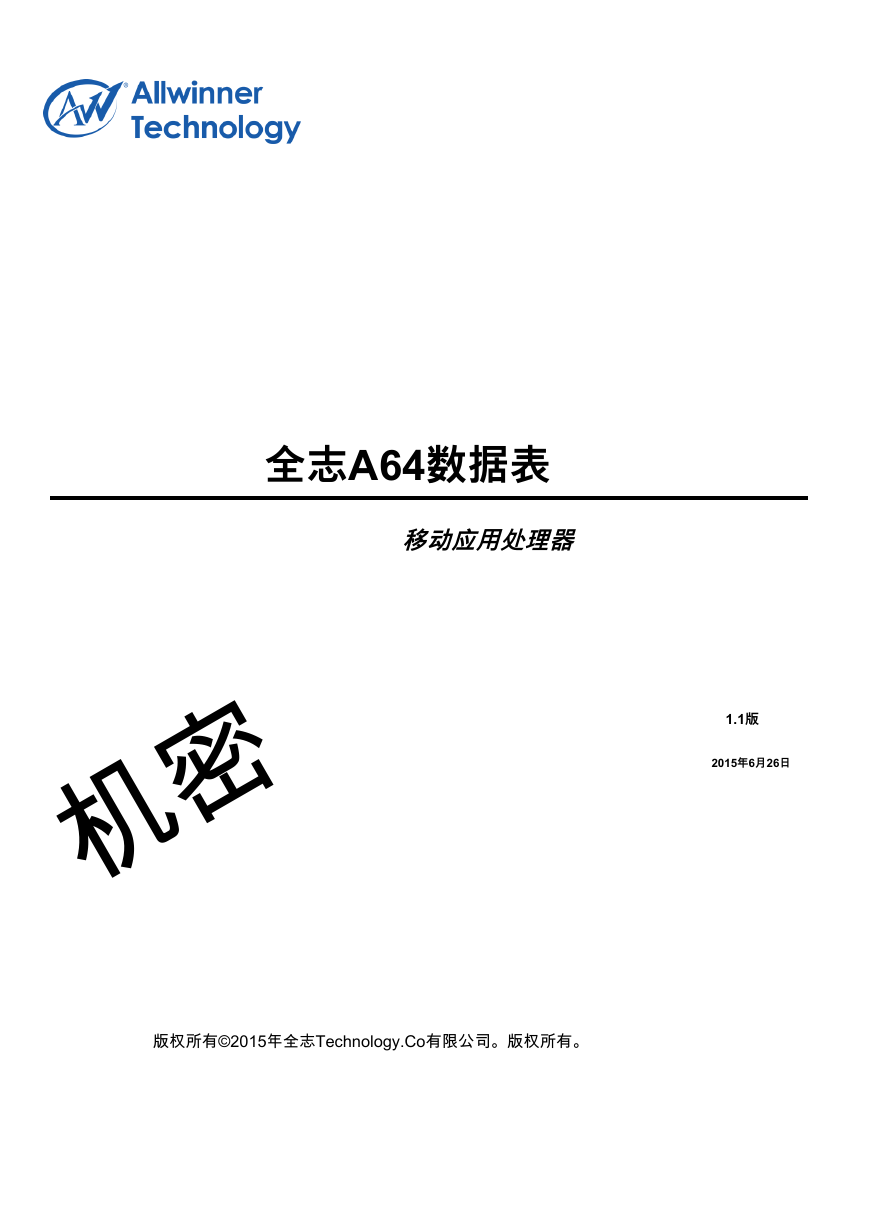

全志A64 Datasheet 中文版.pdf

发布时间：2022-06-14 发布人：admin 分类：说明书资料大小：3.87M 资料格式：pdf 举报版权申诉


第1页 / 共64页


第2页 / 共64页


第3页 / 共64页


第4页 / 共64页


第5页 / 共64页


第6页 / 共64页


第7页 / 共64页


第8页 / 共64页

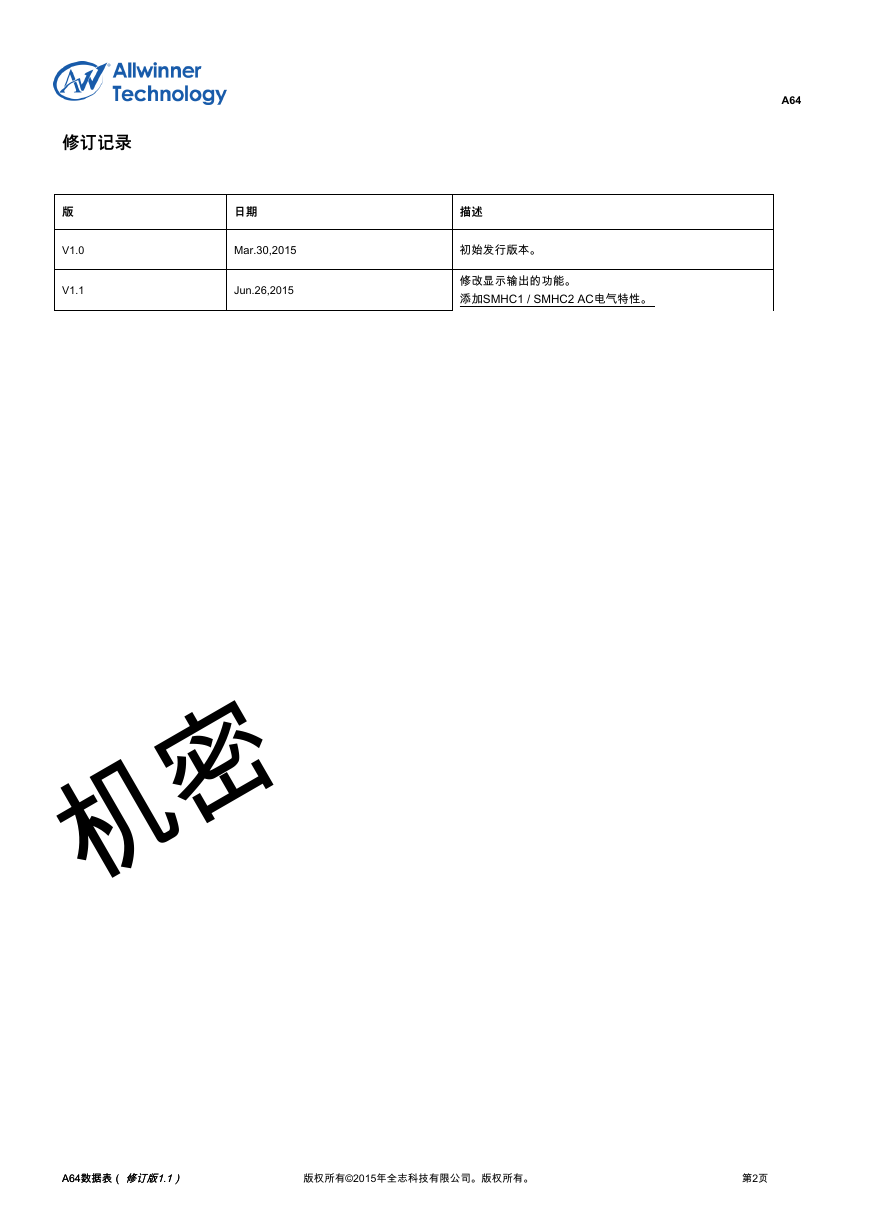

Revision History

Declaration

Table of Contents

1. Overview

2. Feature

2.1. CPU Architecture

2.2. GPU Architecture

2.3. Memory Subsystem

Boot ROM

SDRAM

NAND Flash

SD/MMC

2.4. System Peripheral

Timer

High Speed Timer

RTC

GIC

DMA

CCU

KEYADC

PWM

Thermal Sensor

Crypto Engine(CE)

Security ID

CPU Configuration

2.5. Display Subsystem

Display Output

2.6. Video Engine

Video Decoding

Video Encoding

2.7. Image In

CSI

2.8. Audio Subsystem

Audio Codec

I2S/PCM

One Wire Audio(OWA)

2.9. External Peripherals

USB Controller

EMAC

UART

SPI

Two Wire Interface(TWI)

CIR

RSBTM

SCR

2.10. Package

3. Block Diagram

4. Pin Description

4.1. Pin Characteristics

4.2. GPIO Multiplexing Functions

4.3. Detailed Pin/Signal Description

5. Electrical Characteristics

5.1. Absolute Maximum Ratings

5.2. Recommended Operating Conditions

5.3. DC Electrical Characteristics

5.4. Oscillator Electrical Characteristics

5.5. Electrical Characteristics for Power Supply

5.6. Nand AC Electrical Characteristics

5.7. SMHC AC Electrical Characteristics

5.7.1. SMHC0 AC Electrical Characteristics

5.7.2. SMHC1 AC Electrical Characteristics

SDR Mode

DDR50 Mode

SDR104 Mode(>100MHz)

5.7.3. SMHC2 AC Electrical Characteristics

HS-SDR/HS-DDR Mode

HS200 Mode

HS400 Mode

5.8. LCD AC Electrical Characteristics

5.9. CSI AC Electrical Characteristics

5.10. EMAC AC Electrical Characteristics

5.11. CIR AC Electrical Characteristics

5.12. SPI AC Electrical Characteristics

5.13. UART AC Electrical Characteristics

5.14. TWI AC Electrical Characteristics

5.15. TS AC Electrical Characteristics

5.16. SCR AC Electrical Characteristics

5.17. Power-up and Power-down Sequence

5.17.1. Power-up Sequence

5.17.2. Power-down Sequence

6. Package Thermal Characteristics

7. Pin Assignment

7.1. Pin Map

7.2. Package Dimension

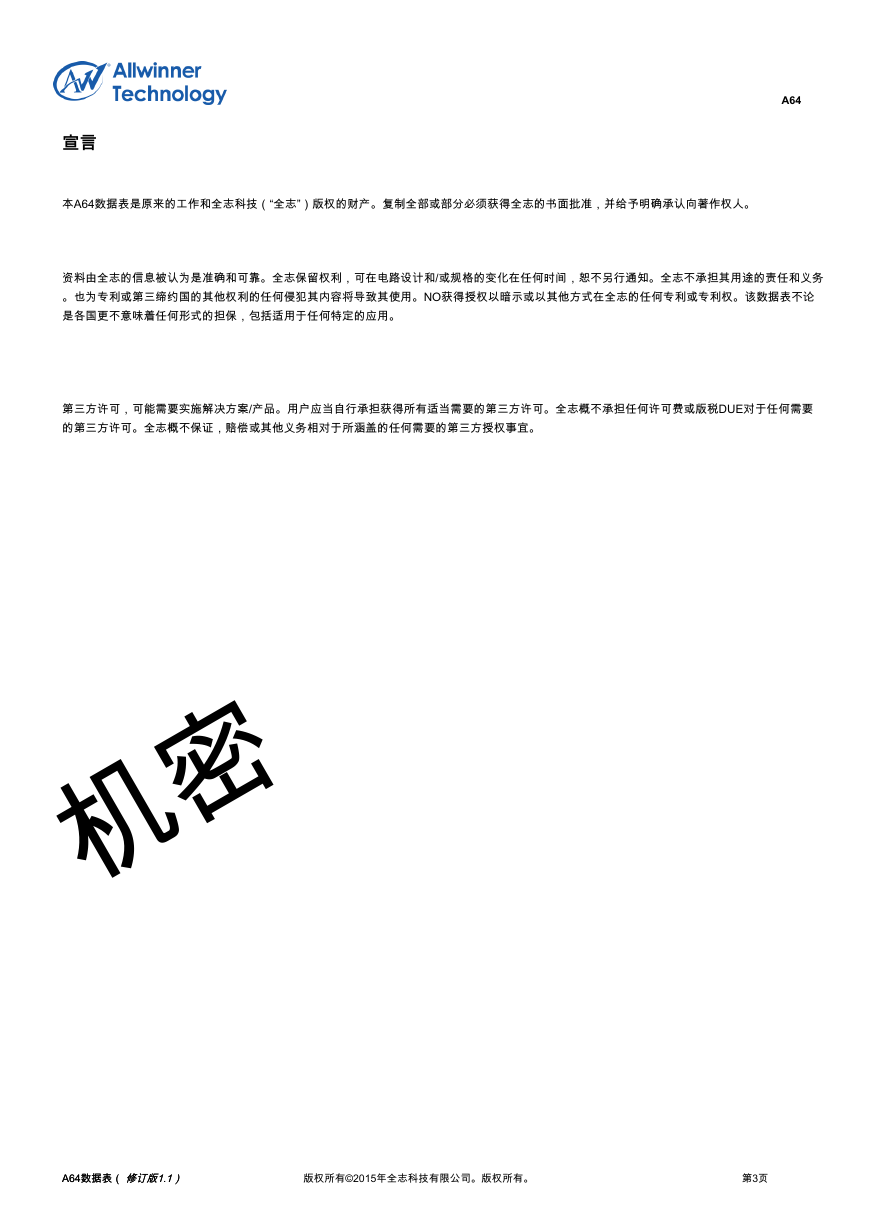

宣言 A64 本A64数据表是原来的工作和全志科技（“全志”）版权的财产。复制全部或部分必须获得全志的书面批准，并给予明确承认向著作权人。资料由全志的信息被认为是准确和可靠。全志保留权利，可在电路设计和/或规格的变化在任何时间，恕不另行通知。全志不承担其用途的责任和义务。也为专利或第三缔约国的其他权利的任何侵犯其内容将导致其使用。NO获得授权以暗示或以其他方式在全志的任何专利或专利权。该数据表不论是各国更不意味着任何形式的担保，包括适用于任何特定的应用。第三方许可，可能需要实施解决方案/产品。用户应当自行承担获得所有适当需要的第三方许可。全志概不承担任何许可费或版税DUE对于任何需要的第三方许可。全志概不保证，赔偿或其他义务相对于所涵盖的任何需要的第三方授权事宜。密机 A64数据表（修订版1.1） A64数据表（修订版1.1）版权所有©2015年全志科技有限公司。版权所有。第3页

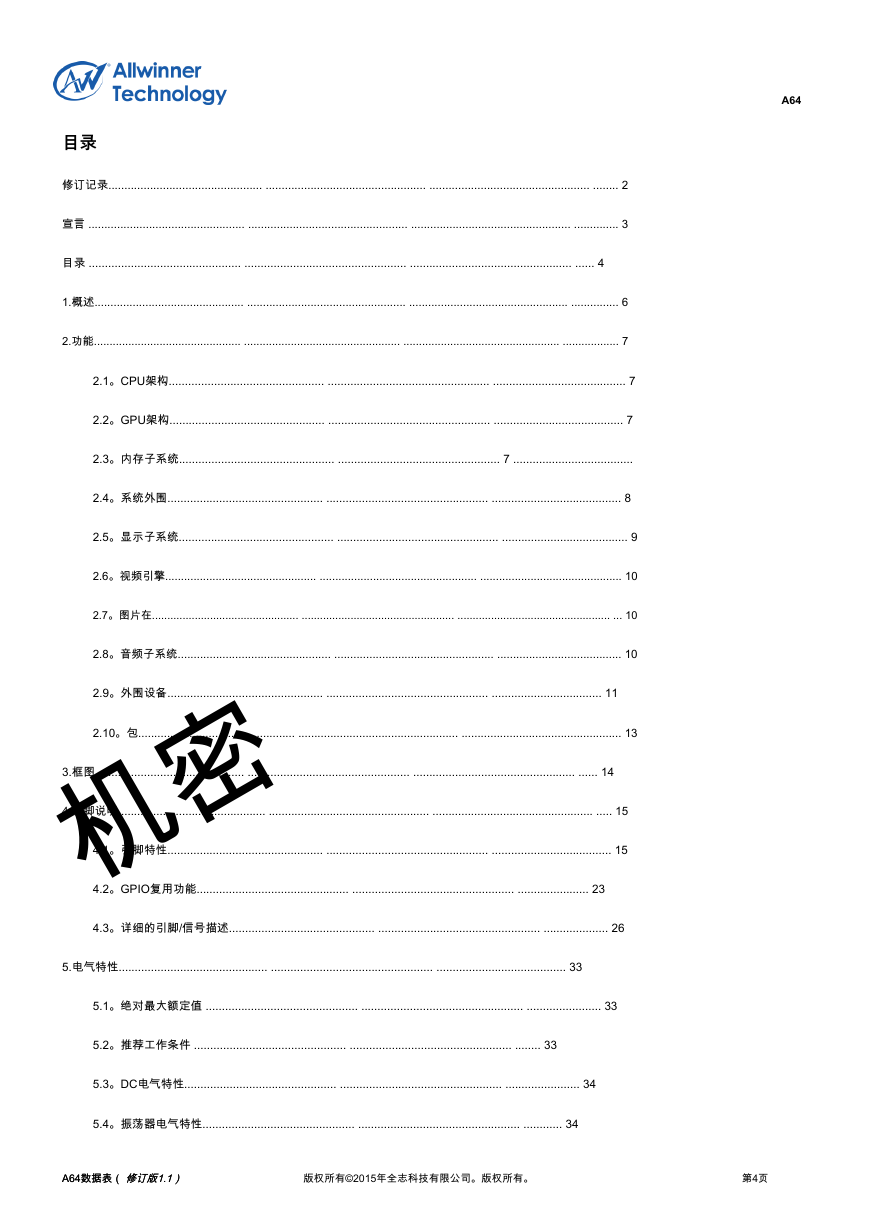

A64 目录修订记录................................................ .................................................. .................................................. ........ 2 宣言 ................................................. .................................................. .................................................. .............. 3 目录 ............................................... .................................................. .................................................. ...... 4 1.概述............................................... .................................................. .................................................. ............... 6 2.功能............................................... .................................................. .................................................. .................. 7 2.1。CPU架构................................................ .................................................. ......................................... 7 2.2。GPU架构................................................ .................................................. ........................................ 7 2.3。内存子系统................................................ .................................................. 7 ..................................... 2.4。系统外围................................................ .................................................. ........................................ 8 2.5。显示子系统................................................ .................................................. ....................................... 9 2.6。视频引擎................................................ .................................................. ............................................. 10 2.7。图片在................................................ .................................................. .................................................. ... 10 2.8。音频子系统................................................ .................................................. ....................................... 10 2.9。外围设备................................................ .................................................. .................................. 11 2.10。包................................................. .................................................. .................................................. 13 3.框图.............................................. .................................................. .................................................. ...... 14 4.引脚说明.............................................. .................................................. .................................................. ..... 15 4.1。引脚特性................................................ .................................................. ..................................... 15 4.2。GPIO复用功能............................................... .................................................. ...................... 23 密机 4.3。详细的引脚/信号描述............................................. .................................................. .................... 26 5.电气特性.............................................. .................................................. ........................................ 33 5.1。绝对最大额定值 ............................................... .................................................. ....................... 33 5.2。推荐工作条件 ............................................... .................................................. ........ 33 5.3。DC电气特性............................................... .................................................. ....................... 34 5.4。振荡器电气特性............................................... .................................................. ............ 34 A64数据表（修订版1.1） A64数据表（修订版1.1）版权所有©2015年全志科技有限公司。版权所有。第4页

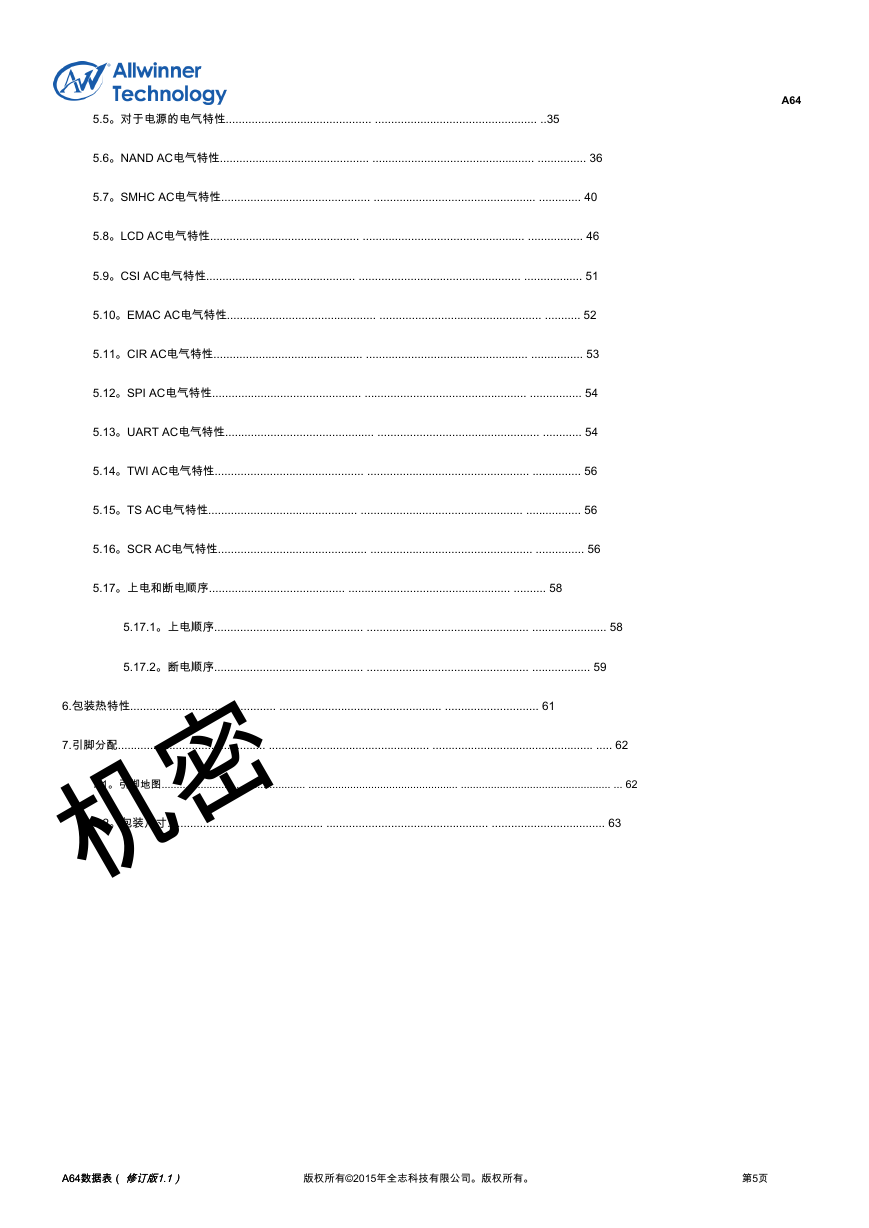

5.5。对于电源的电气特性............................................. .................................................. ..35 A64 5.6。NAND AC电气特性.............................................. .................................................. ............... 36 5.7。SMHC AC电气特性.............................................. .................................................. ............. 40 5.8。LCD AC电气特性.............................................. .................................................. ................. 46 5.9。CSI AC电气特性.............................................. .................................................. .................. 51 5.10。EMAC AC电气特性.............................................. .................................................. ........... 52 5.11。CIR AC电气特性.............................................. .................................................. ................ 53 5.12。SPI AC电气特性.............................................. .................................................. ................ 54 5.13。UART AC电气特性.............................................. .................................................. ............ 54 5.14。TWI AC电气特性.............................................. .................................................. ............... 56 5.15。TS AC电气特性.............................................. .................................................. ................. 56 5.16。SCR AC电气特性.............................................. .................................................. ............... 56 5.17。上电和断电顺序.......................................... .................................................. .......... 58 5.17.1。上电顺序.............................................. .................................................. ....................... 58 5.17.2。断电顺序.............................................. .................................................. .................. 59 6.包装热特性............................................. .................................................. ............................. 61 7.引脚分配.............................................. .................................................. .................................................. ..... 62 7.1。引脚地图................................................ .................................................. .................................................. ... 62 7.2。包装尺寸................................................ .................................................. ................................... 63 密机 A64数据表（修订版1.1） A64数据表（修订版1.1）版权所有©2015年全志科技有限公司。版权所有。第5页

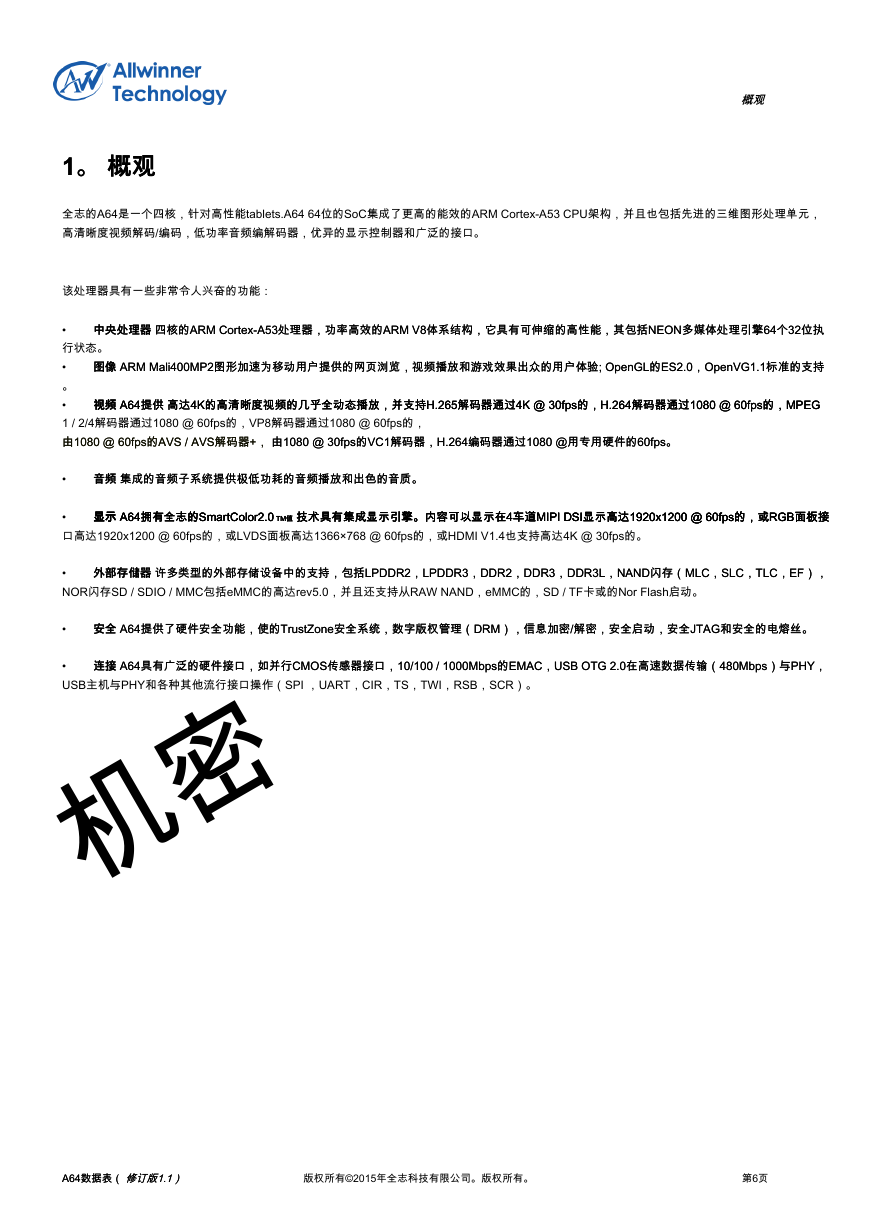

概观 1。概观 1。概观全志的A64是一个四核，针对高性能tablets.A64 64位的SoC集成了更高的能效的ARM Cortex-A53 CPU架构，并且也包括先进的三维图形处理单元，高清晰度视频解码/编码，低功率音频编解码器，优异的显示控制器和广泛的接口。该处理器具有一些非常令人兴奋的功能：中央处理器四核的ARM Cortex-A53处理器，功率高效的ARM V8体系结构，它具有可伸缩的高性能，其包括NEON多媒体处理引擎64个32位执中央处理器四核的ARM Cortex-A53处理器，功率高效的ARM V8体系结构，它具有可伸缩的高性能，其包括NEON多媒体处理引擎64个32位执图像 ARM Mali400MP2图形加速为移动用户提供的网页浏览，视频播放和游戏效果出众的用户体验; OpenGL的ES2.0，OpenVG1.1标准的支持图像 ARM Mali400MP2图形加速为移动用户提供的网页浏览，视频播放和游戏效果出众的用户体验; OpenGL的ES2.0，OpenVG1.1标准的支持 • 行状态。 • 。 • 1 / 2/4解码器通过1080 @ 60fps的，VP8解码器通过1080 @ 60fps的，由1080 @ 60fps的AVS / AVS解码器+，由1080 @ 30fps的VC1解码器，H.264编码器通过1080 @用专用硬件的60fps。由1080 @ 60fps的AVS / AVS解码器+，由1080 @ 30fps的VC1解码器，H.264编码器通过1080 @用专用硬件的60fps。视频 A64提供高达4K的高清晰度视频的几乎全动态播放，并支持H.265解码器通过4K @ 30fps的，H.264解码器通过1080 @ 60fps的，MPEG 视频 A64提供高达4K的高清晰度视频的几乎全动态播放，并支持H.265解码器通过4K @ 30fps的，H.264解码器通过1080 @ 60fps的，MPEG 视频 A64提供高达4K的高清晰度视频的几乎全动态播放，并支持H.265解码器通过4K @ 30fps的，H.264解码器通过1080 @ 60fps的，MPEG • 音频集成的音频子系统提供极低功耗的音频播放和出色的音质。音频集成的音频子系统提供极低功耗的音频播放和出色的音质。显示 A64拥有全志的SmartColor2.0 TM值技术具有集成显示引擎。内容可以显示在4车道MIPI DSI显示高达1920x1200 @ 60fps的，或RGB面板接显示 A64拥有全志的SmartColor2.0 TM值技术具有集成显示引擎。内容可以显示在4车道MIPI DSI显示高达1920x1200 @ 60fps的，或RGB面板接显示 A64拥有全志的SmartColor2.0 TM值技术具有集成显示引擎。内容可以显示在4车道MIPI DSI显示高达1920x1200 @ 60fps的，或RGB面板接显示 A64拥有全志的SmartColor2.0 TM值技术具有集成显示引擎。内容可以显示在4车道MIPI DSI显示高达1920x1200 @ 60fps的，或RGB面板接 • 口高达1920x1200 @ 60fps的，或LVDS面板高达1366×768 @ 60fps的，或HDMI V1.4也支持高达4K @ 30fps的。外部存储器许多类型的外部存储设备中的支持，包括LPDDR2，LPDDR3，DDR2，DDR3，DDR3L，NAND闪存（MLC，SLC，TLC，EF），外部存储器许多类型的外部存储设备中的支持，包括LPDDR2，LPDDR3，DDR2，DDR3，DDR3L，NAND闪存（MLC，SLC，TLC，EF）， • NOR闪存SD / SDIO / MMC包括eMMC的高达rev5.0，并且还支持从RAW NAND，eMMC的，SD / TF卡或的Nor Flash启动。安全 A64提供了硬件安全功能，使的TrustZone安全系统，数字版权管理（DRM），信息加密/解密，安全启动，安全JTAG和安全的电熔丝。安全 A64提供了硬件安全功能，使的TrustZone安全系统，数字版权管理（DRM），信息加密/解密，安全启动，安全JTAG和安全的电熔丝。 • • USB主机与PHY和各种其他流行接口操作（SPI ，UART，CIR，TS，TWI，RSB，SCR）。连接 A64具有广泛的硬件接口，如并行CMOS传感器接口，10/100 / 1000Mbps的EMAC，USB OTG 2.0在高速数据传输（480Mbps）与PHY，连接 A64具有广泛的硬件接口，如并行CMOS传感器接口，10/100 / 1000Mbps的EMAC，USB OTG 2.0在高速数据传输（480Mbps）与PHY，密机 A64数据表（修订版1.1） A64数据表（修订版1.1）版权所有©2015年全志科技有限公司。版权所有。第6页

特征 2。特征 2。特征 2.1。 CPU体系结构 2.1。 CPU体系结构 • • • • • • • • • • 四核的ARM Cortex-A53处理器功率高效的ARM V8体系结构为可扩展的高性能64个和32位执行状态 TrustZone技术支持 3〜10倍的软件加密性能支持NEON高级SIMD用于媒体和信号处理功能的加速度（单指令多数据）指令支持大物理地址扩展（LPAE） VFPv4浮点单元 32KB L1指令高速缓存和32KB L1高速缓存数据 512KB二级缓存 2.2。 GPU架构 2.2。 GPU架构 • • ARM Mali400MP2 GPU 支持的OpenGL ES 2.0和OpenVG 1.1标准 2.3。内存子系统 2.3。内存子系统引导ROM • • • • 片上存储器大小：112KB（非安全ROM：48KB，安全ROM：64KB）支持安全和非安全的访问启动从下面的设备支持系统引导： - - - 原始NAND 的eMMC SD / TF卡 SPI NOR闪存 - 通过USB OTG支持系统代码下载 • 密机 SDRAM • • • • • • • 符合JEDEC标准DDR2 / DDR3 / DDR3L / LPDDR2 / LPDDR3 SDRAM兼容支持时钟频率高达667MHz的（DDR3-1333）支撑2个芯片选择高达3Gb地址空间 32位总线宽度 16条地址信号线和3条银行信号线支持内存动态频率量表（的MDF） NAND闪存 • • • • A64数据表（修订版1.1） A64数据表（修订版1.1）最多2个芯片选择 8位数据总线宽度高达1024个字节的64位ECC 支持1024,2048,4096,8192,16K字节每页大小版权所有©2015年全志科技有限公司。版权所有。第7页

特征 • • • • 支持SLC / MLC / TLC闪存和EF-NAND存储器支持SDR，DDR ONFI切换和DDR NAND 嵌入式DMA做数据传输支持数据与正常DMA一起传送 SD / MMC • • • • • • • 多达三个SD / MMC控制器符合于eMMC的标准规范V5.0，SD物理层规范V2.0，SDIO卡规范V3.0 1位或4位数据总线输送模式SD卡 1位或4位数据总线输送模式进行SDIO接口 1位，对于MMC卡的4位或8位数据总线输送模式嵌入式专用DMA做数据传输支持硬件CRC生成和错误检测 2.4。系统外设 2.4。系统外设计时器 • • • • 两个片上定时器，具有基于中断的操作一个看门狗恢复控制器操作二AVS计数器在播放同步的视频和音频二AVS计数器在播放同步的视频和音频的24MHz或32KHz的时钟输入高速定时器 • • 与56位计数器一个高速定时器时钟源与AHB1时钟同步，要比其它定时器更准确日历：计数器秒，分钟，小时，日，周，月，年用闰年发生器报警：通用报警和每周报警一个32768Hz的扇出支撑16个软件产生的中断（SGI的），16个专用外设中断（质子泵抑制剂）和125共享的外设中断（SPI接口） RTC • • • GIC • DMA • • • • • 密机多达8个通道DMA 中断为每个DMA通道生成的8位/ 16/32/64位灵活的数据宽度支持线性和IO地址模式用存储器到存储器的支持的数据传输类型，存储器到外围设备，外围设备到存储器 CCU • • • • • 13个锁相环一个片内RC振荡器支持外部24MHz的振荡器和external32.768KHz振荡器支持时钟配置和时钟对应模块生成支持软件控制的时钟门控和软件控制的复位对应模块 KEYADC • • ADC具有6位分辨率的关键支持HOLD键和持续的关键 A64数据表（修订版1.1） A64数据表（修订版1.1）版权所有©2015年全志科技有限公司。版权所有。第8页
