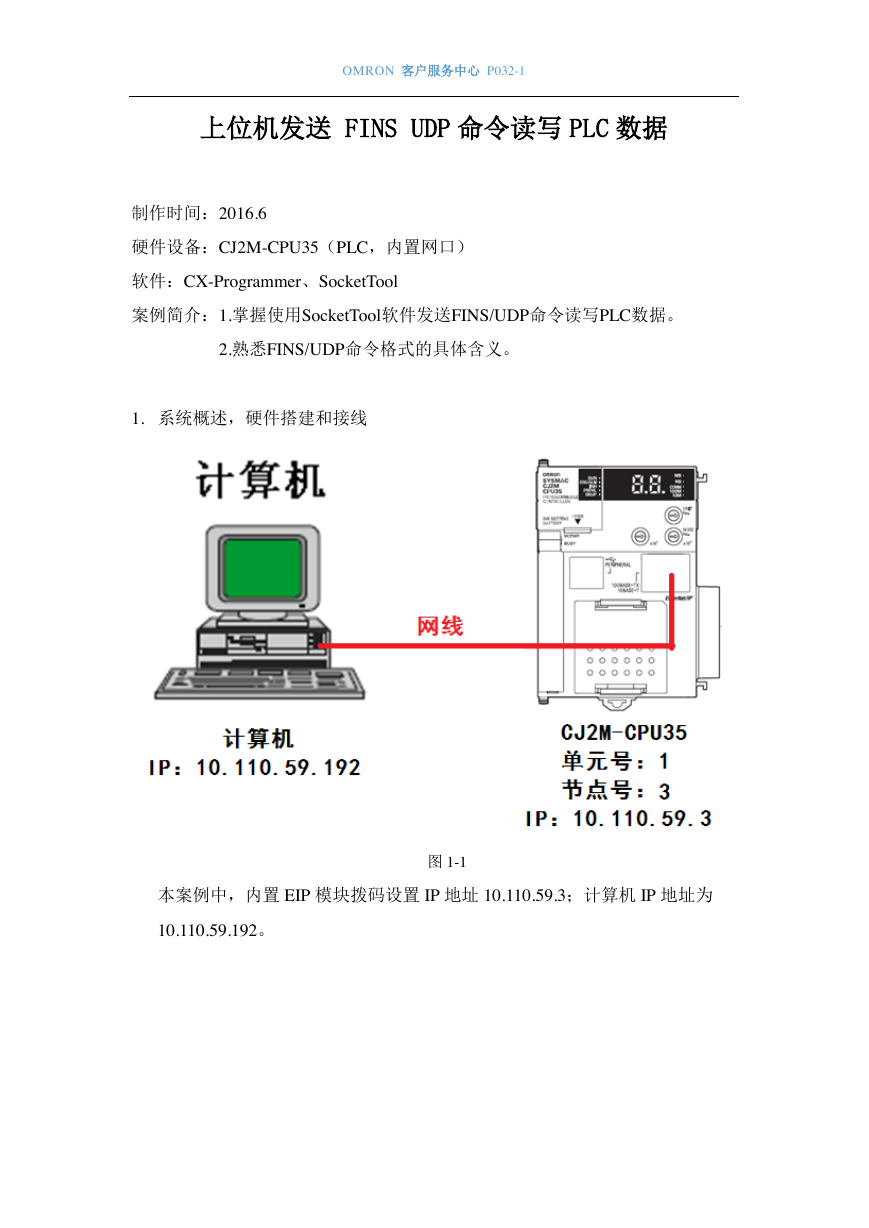

OMRON 客户服务中心 P032-1 上位机发送 FINS UDP 命令读写 PLC 数据制作时间：2016.6 硬件设备：CJ2M-CPU35（PLC，内置网口）软件：CX-Programmer、SocketTool 案例简介：1.掌握使用SocketTool软件发送FINS/UDP命令读写PLC数据。 2.熟悉FINS/UDP命令格式的具体含义。 1. 系统概述，硬件搭建和接线图 1-1 本案例中，内置 EIP 模块拨码设置 IP 地址 10.110.59.3；计算机 IP 地址为 10.110.59.192。

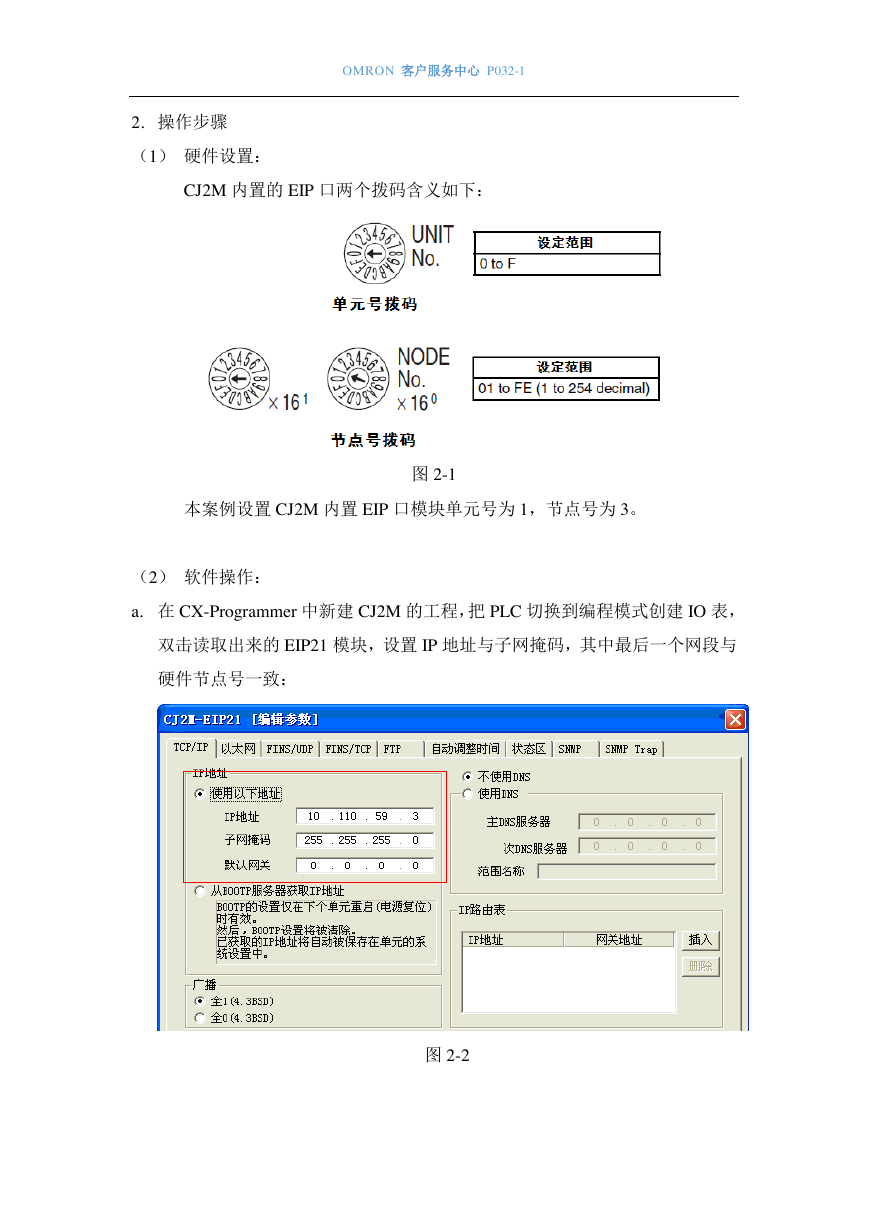

OMRON 客户服务中心 P032-1 2. 操作步骤（1）硬件设置： CJ2M 内置的 EIP 口两个拨码含义如下：图 2-1 本案例设置 CJ2M 内置 EIP 口模块单元号为 1，节点号为 3。（2）软件操作： a. 在 CX-Programmer 中新建 CJ2M 的工程，把 PLC 切换到编程模式创建 IO 表，双击读取出来的 EIP21 模块，设置 IP 地址与子网掩码，其中最后一个网段与硬件节点号一致：图 2-2

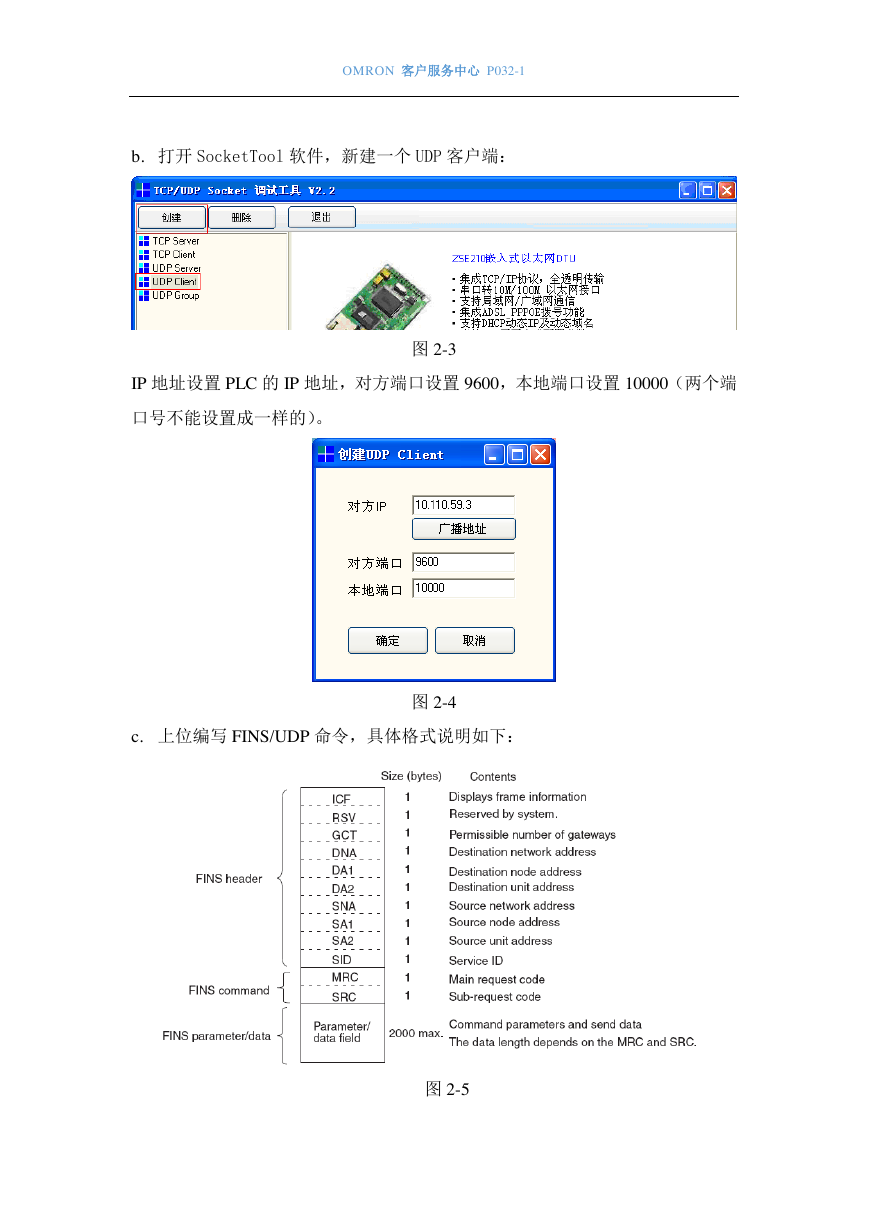

OMRON 客户服务中心 P032-1 b. 打开 SocketTool 软件，新建一个 UDP 客户端：图 2-3 IP 地址设置 PLC 的 IP 地址，对方端口设置 9600，本地端口设置 10000（两个端口号不能设置成一样的）。 c. 上位编写 FINS/UDP 命令，具体格式说明如下：图 2-4 图 2-5

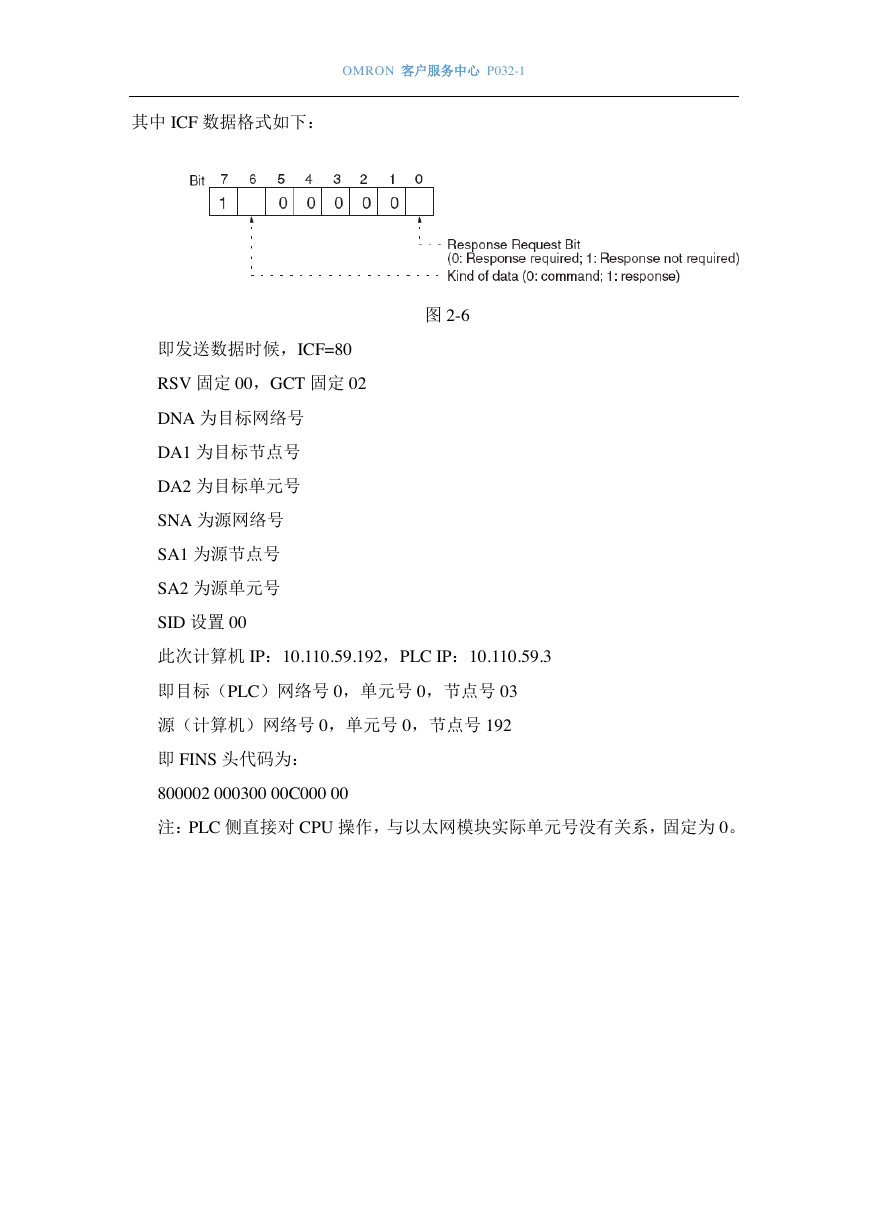

OMRON 客户服务中心 P032-1 其中 ICF 数据格式如下：图 2-6 即发送数据时候，ICF=80 RSV 固定 00，GCT 固定 02 DNA 为目标网络号 DA1 为目标节点号 DA2 为目标单元号 SNA 为源网络号 SA1 为源节点号 SA2 为源单元号 SID 设置 00 此次计算机 IP：10.110.59.192，PLC IP：10.110.59.3 即目标（PLC）网络号 0，单元号 0，节点号 03 源（计算机）网络号 0，单元号 0，节点号 192 即 FINS 头代码为： 800002 000300 00C000 00 注：PLC 侧直接对 CPU 操作，与以太网模块实际单元号没有关系，固定为 0。

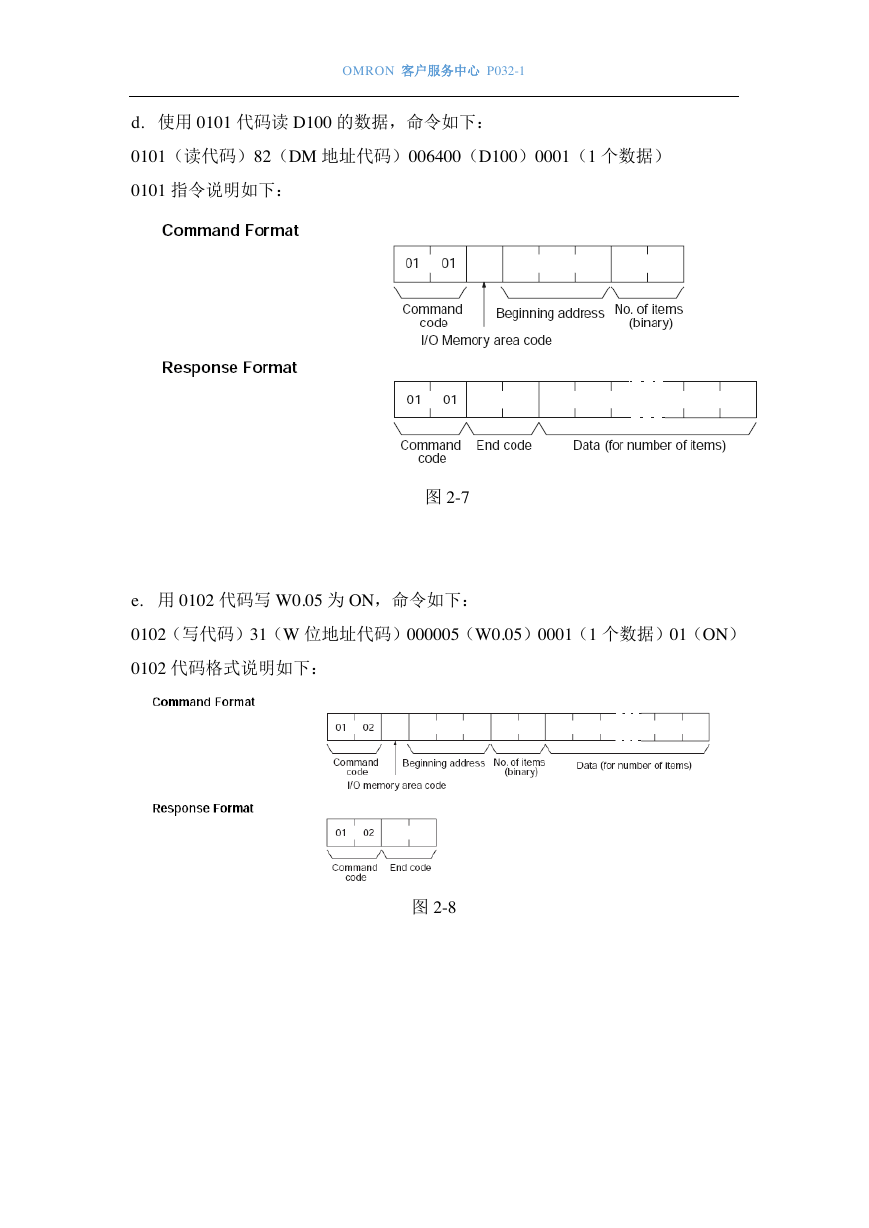

OMRON 客户服务中心 P032-1 d. 使用 0101 代码读 D100 的数据，命令如下： 0101（读代码）82（DM 地址代码）006400（D100）0001（1 个数据） 0101 指令说明如下：图 2-7 e. 用 0102 代码写 W0.05 为 ON，命令如下： 0102（写代码）31（W 位地址代码）000005（W0.05）0001（1 个数据）01（ON） 0102 代码格式说明如下：图 2-8

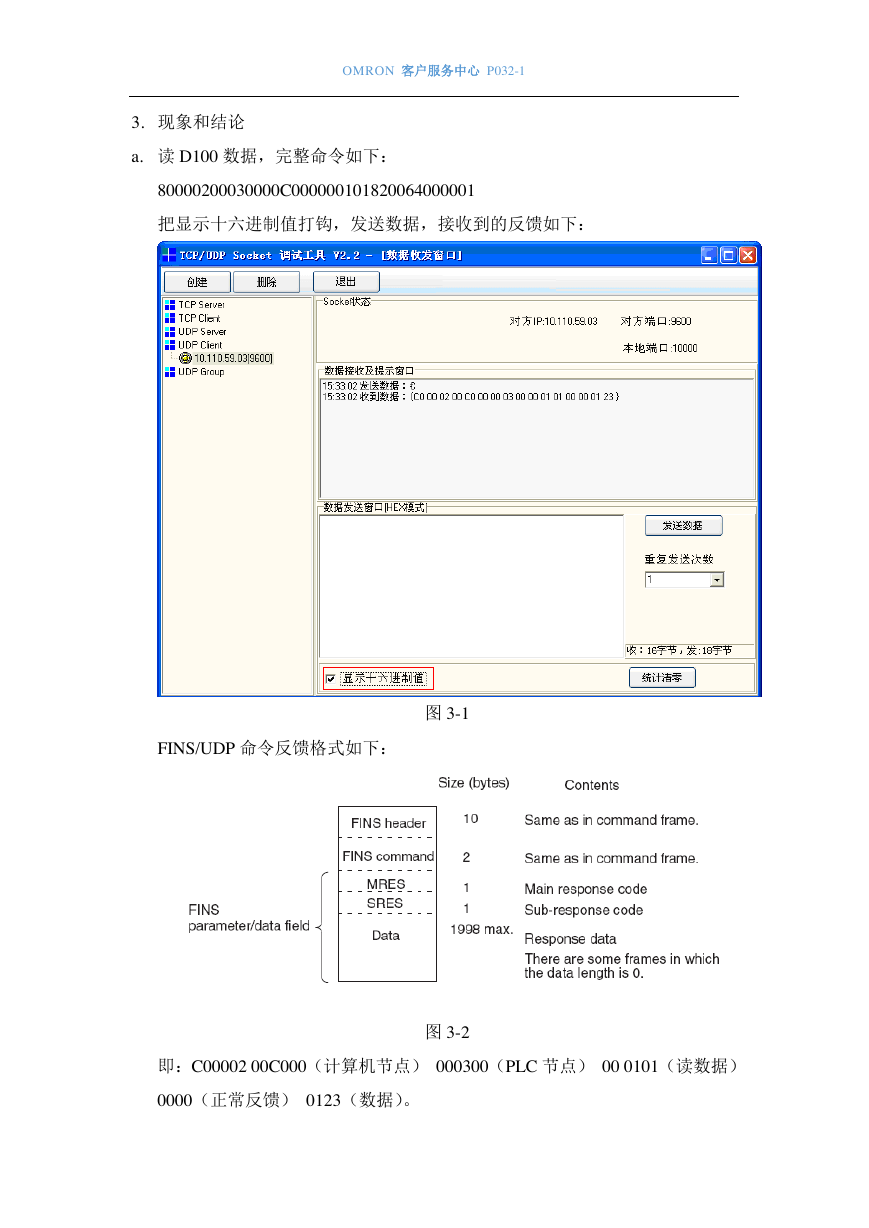

OMRON 客户服务中心 P032-1 3. 现象和结论 a. 读 D100 数据，完整命令如下： 80000200030000C000000101820064000001 把显示十六进制值打钩，发送数据，接收到的反馈如下： FINS/UDP 命令反馈格式如下：图 3-1 图 3-2 即：C00002 00C000（计算机节点） 000300（PLC 节点） 00 0101（读数据） 0000（正常反馈） 0123（数据）。

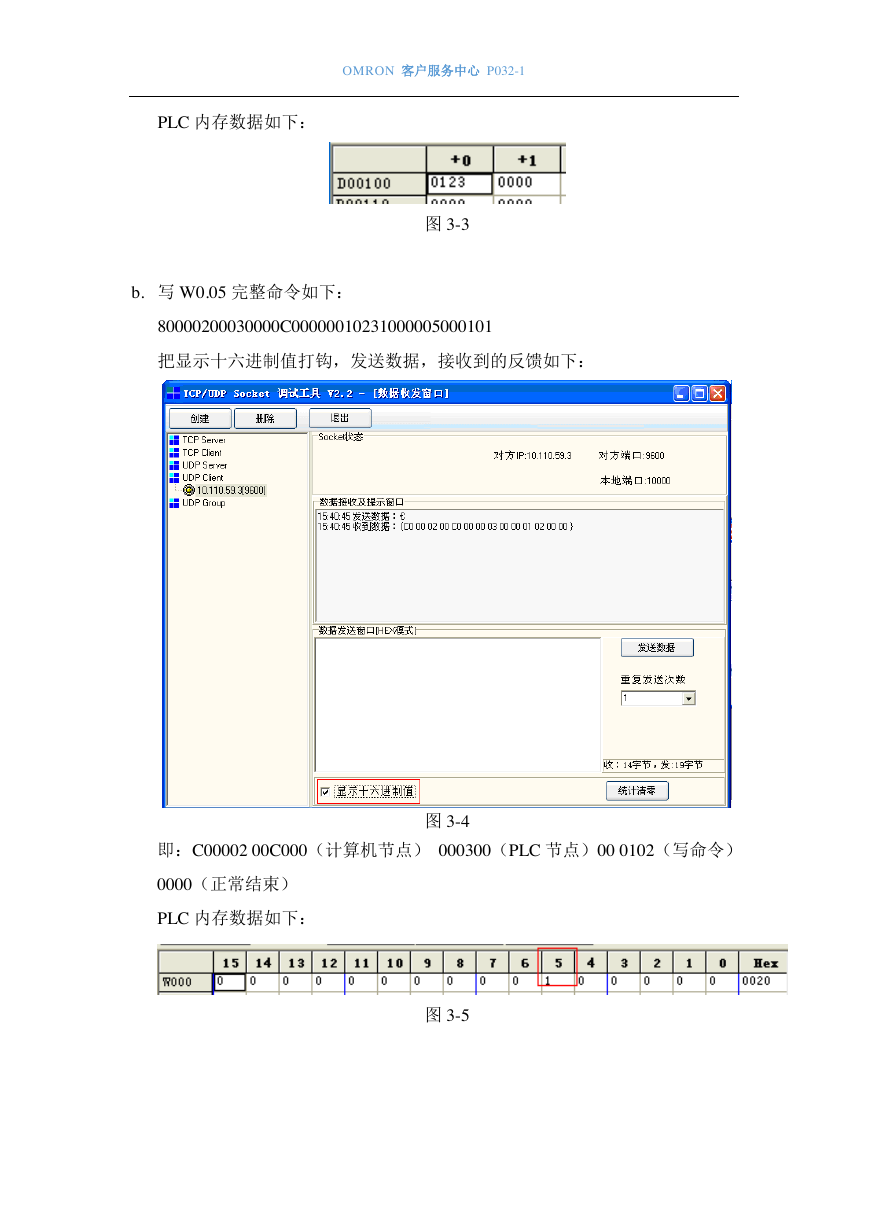

OMRON 客户服务中心 P032-1 PLC 内存数据如下：图 3-3 b. 写 W0.05 完整命令如下： 80000200030000C00000010231000005000101 把显示十六进制值打钩，发送数据，接收到的反馈如下：即：C00002 00C000（计算机节点） 000300（PLC 节点）00 0102（写命令）图 3-4 0000（正常结束） PLC 内存数据如下：图 3-5

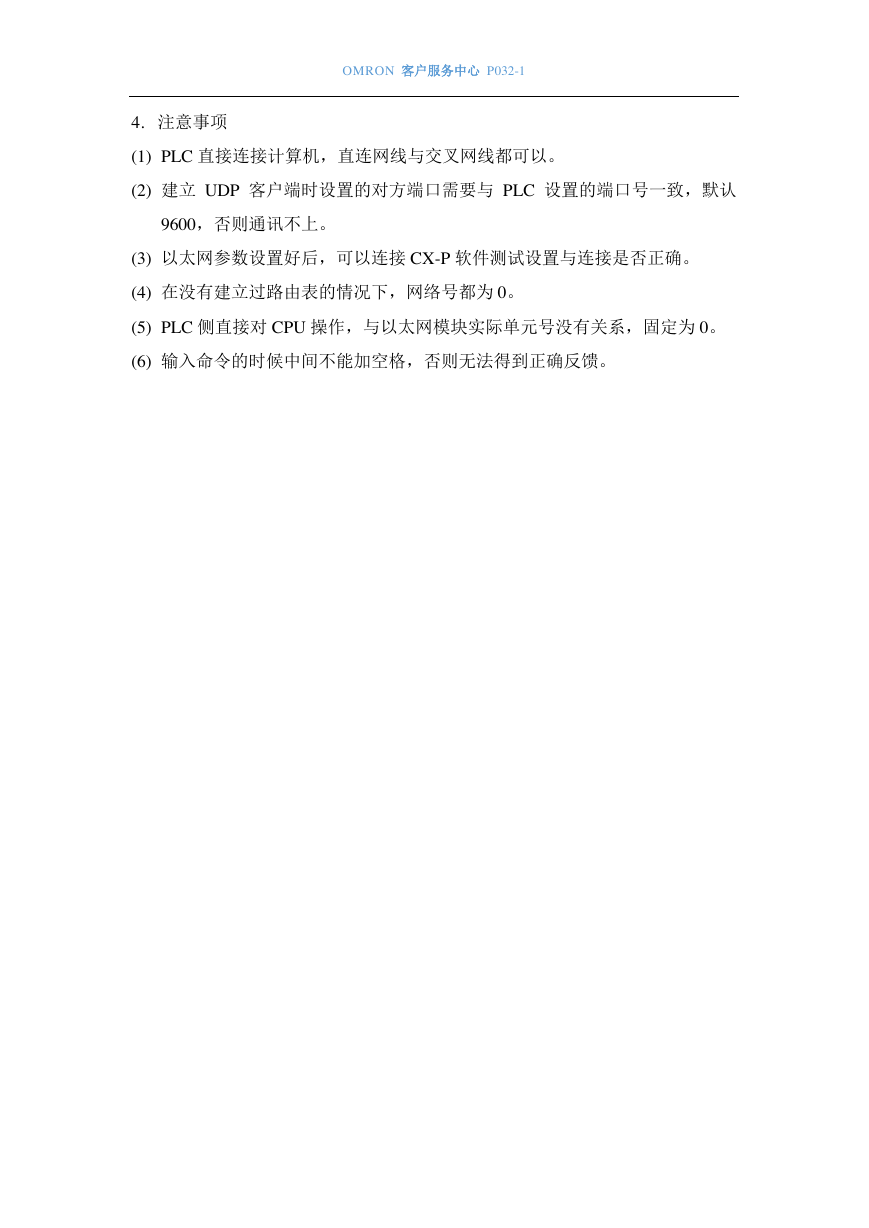

OMRON 客户服务中心 P032-1 4. 注意事项 (1) PLC 直接连接计算机，直连网线与交叉网线都可以。 (2) 建立 UDP 客户端时设置的对方端口需要与 PLC 设置的端口号一致，默认 9600，否则通讯不上。 (3) 以太网参数设置好后，可以连接 CX-P 软件测试设置与连接是否正确。 (4) 在没有建立过路由表的情况下，网络号都为 0。 (5) PLC 侧直接对 CPU 操作，与以太网模块实际单元号没有关系，固定为 0。 (6) 输入命令的时候中间不能加空格，否则无法得到正确反馈。
