Cisco 路由器配置 GRE 隧道 路由封装(GRE)最早是由 Cisco 提出的，而目前它已经成为了一种标准，被定义在 RFC 1701, RFC 1702, 以及 RFC 2784 中。简单来说，GRE 就是一种隧道协议，用来从一个网络向另一个网络传 输数据包。 GRE 是一种 VPN 隧道技术，其原理为本端路由器将 3 层报文封装到 IP 报文里，通过 IP 网络（例 如 Internet）送 到对端路由器后再解开还原。可以把 tunnel 想象成一条 DDN 专线，tunnel 口 上配置的 ip 地址就相当于连接 DDN 专线的串口的 IP 地址。这个地址 一般是内部的 IP，Internet 上是不认的。 如果你觉得它和虚拟专用网（VPN）有些类似，那只是因为：从技术上讲，GRE 隧道是某一类型 的 VPN，但是并不是一个安全隧道方式。不过你也可以使用某种加密协议对 GRE 隧道进行加密， 比如 VPN 网络中常用的 IPSec 协议。 实际上，点到点隧道协议（PPTP）就是使用了 GRE 来创建 VPN 隧道。比如，如果你要创建 Microsoft VPN 隧道，默认情况下会使用 PPTP，这时就会用到 GRE。 为什么要用 GRE? 为什么要使用 GRE 进行隧道传输呢？原因如下： 有时你需要加密的多播传输。GRE 隧道可以像真实的网络接口那样传递多播数据包，而单独使用 IPSec，则无法对多播传输进行加密。多播传输的例子包括 OSPF, EIGRP, 以及 RIPV2。另外，大 量的视频、VoIP 以及音乐流程序使用多播。 你所采用的某种协议无法进行路由，比如 NetBIOS 或在 IP 网络上进行非 IP 传输。比如，你可以 在 IP 网络中使用 GRE 支持 IPX 或 AppleTalk 协议。 你需要用一个 IP 地址不同的网络将另外两个类似的网络连接起来。 如何配置 GRE 隧道？ 在 Cisco 路由器上配置 GRE 隧道是一个简单的工作，只需要输入几行命令即可实现。以下是一个 简单的例子。 路由器 A: interface Ethernet0/1 ip address 10.2.2.1 255.255.255.0 interface Serial0/0 ip address 192.168.4.1 255.255.255.0 

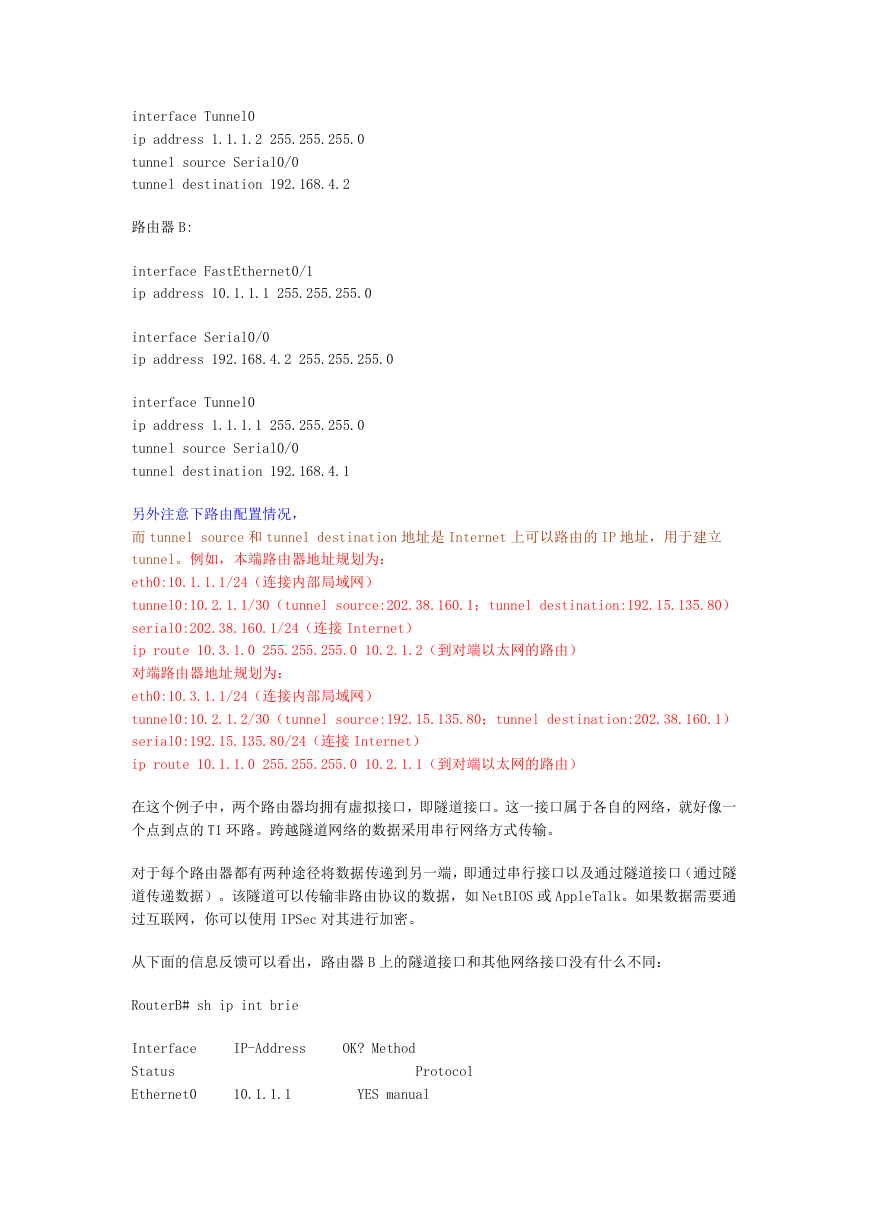

interface Tunnel0 ip address 1.1.1.2 255.255.255.0 tunnel source Serial0/0 tunnel destination 192.168.4.2 路由器 B: interface FastEthernet0/1 ip address 10.1.1.1 255.255.255.0 interface Serial0/0 ip address 192.168.4.2 255.255.255.0 interface Tunnel0 ip address 1.1.1.1 255.255.255.0 tunnel source Serial0/0 tunnel destination 192.168.4.1 另外注意下路由配置情况， 而 tunnel source 和 tunnel destination 地址是 Internet 上可以路由的 IP 地址，用于建立 tunnel。例如，本端路由器地址规划为： eth0:10.1.1.1/24（连接内部局域网） tunnel0:10.2.1.1/30（tunnel source:202.38.160.1；tunnel destination:192.15.135.80） serial0:202.38.160.1/24（连接 Internet） ip route 10.3.1.0 255.255.255.0 10.2.1.2（到对端以太网的路由） 对端路由器地址规划为： eth0:10.3.1.1/24（连接内部局域网） tunnel0:10.2.1.2/30（tunnel source:192.15.135.80；tunnel destination:202.38.160.1） serial0:192.15.135.80/24（连接 Internet） ip route 10.1.1.0 255.255.255.0 10.2.1.1（到对端以太网的路由） 在这个例子中，两个路由器均拥有虚拟接口，即隧道接口。这一接口属于各自的网络，就好像一 个点到点的 T1 环路。跨越隧道网络的数据采用串行网络方式传输。 对于每个路由器都有两种途径将数据传递到另一端，即通过串行接口以及通过隧道接口（通过隧 道传递数据）。该隧道可以传输非路由协议的数据，如 NetBIOS 或 AppleTalk。如果数据需要通 过互联网，你可以使用 IPSec 对其进行加密。 从下面的信息反馈可以看出，路由器 B 上的隧道接口和其他网络接口没有什么不同： RouterB# sh ip int brie Interface IP-Address OK? Method Status Protocol Ethernet0 10.1.1.1 YES manual 

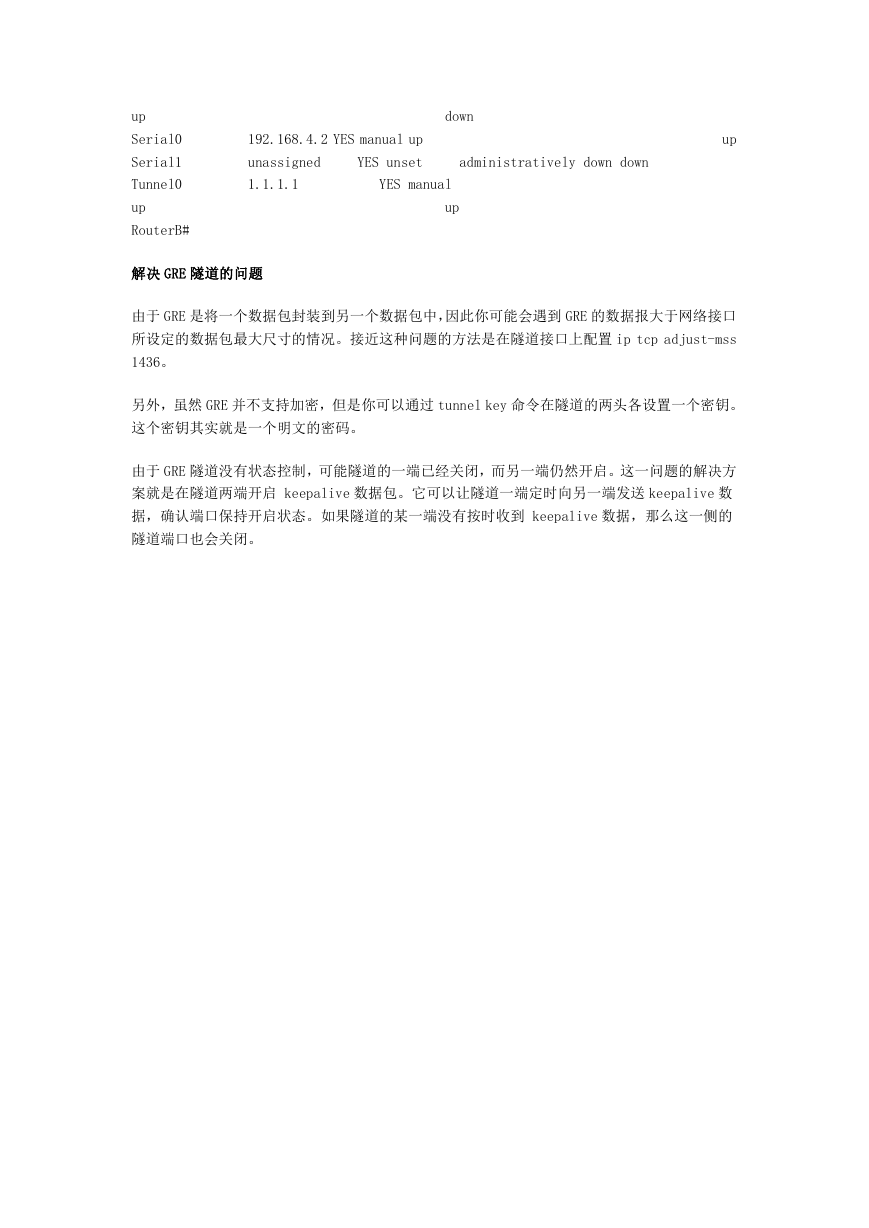

up Serial0 Serial1 Tunnel0 up RouterB# down 192.168.4.2 YES manual up up unassigned YES unset administratively down down 1.1.1.1 YES manual up 解决 GRE 隧道的问题 由于 GRE 是将一个数据包封装到另一个数据包中，因此你可能会遇到 GRE 的数据报大于网络接口 所设定的数据包最大尺寸的情况。接近这种问题的方法是在隧道接口上配置 ip tcp adjust-mss 1436。 另外，虽然 GRE 并不支持加密，但是你可以通过 tunnel key 命令在隧道的两头各设置一个密钥。 这个密钥其实就是一个明文的密码。 由于 GRE 隧道没有状态控制，可能隧道的一端已经关闭，而另一端仍然开启。这一问题的解决方 案就是在隧道两端开启 keepalive 数据包。它可以让隧道一端定时向另一端发送 keepalive 数 据，确认端口保持开启状态。如果隧道的某一端没有按时收到 keepalive 数据，那么这一侧的 隧道端口也会关闭。
