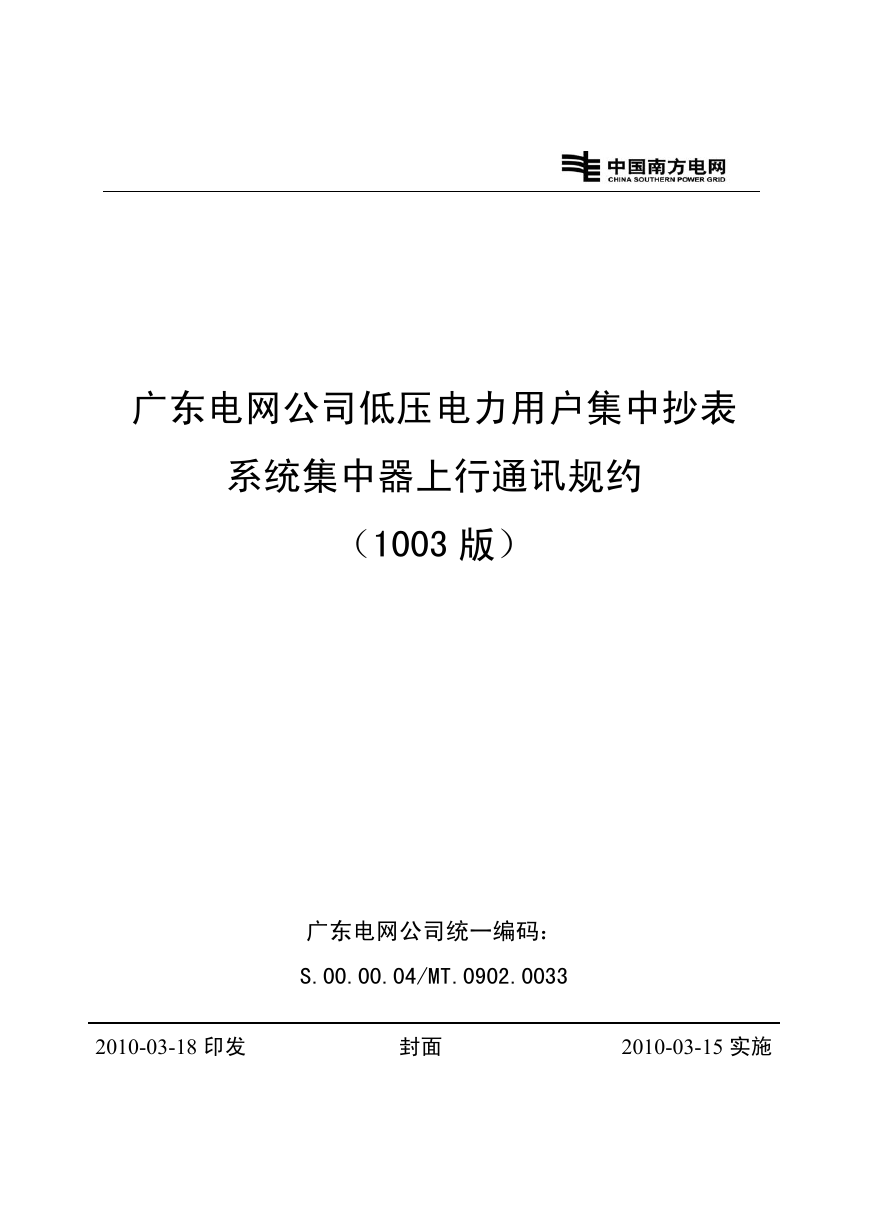

广东电网公司低压电力用户集中抄表系统集中器上行通讯规约（1003 版）广东电网公司统一编码： S.00.00.04/MT.0902.0033 2010-03-18 印发封面 2010-03-15 实施

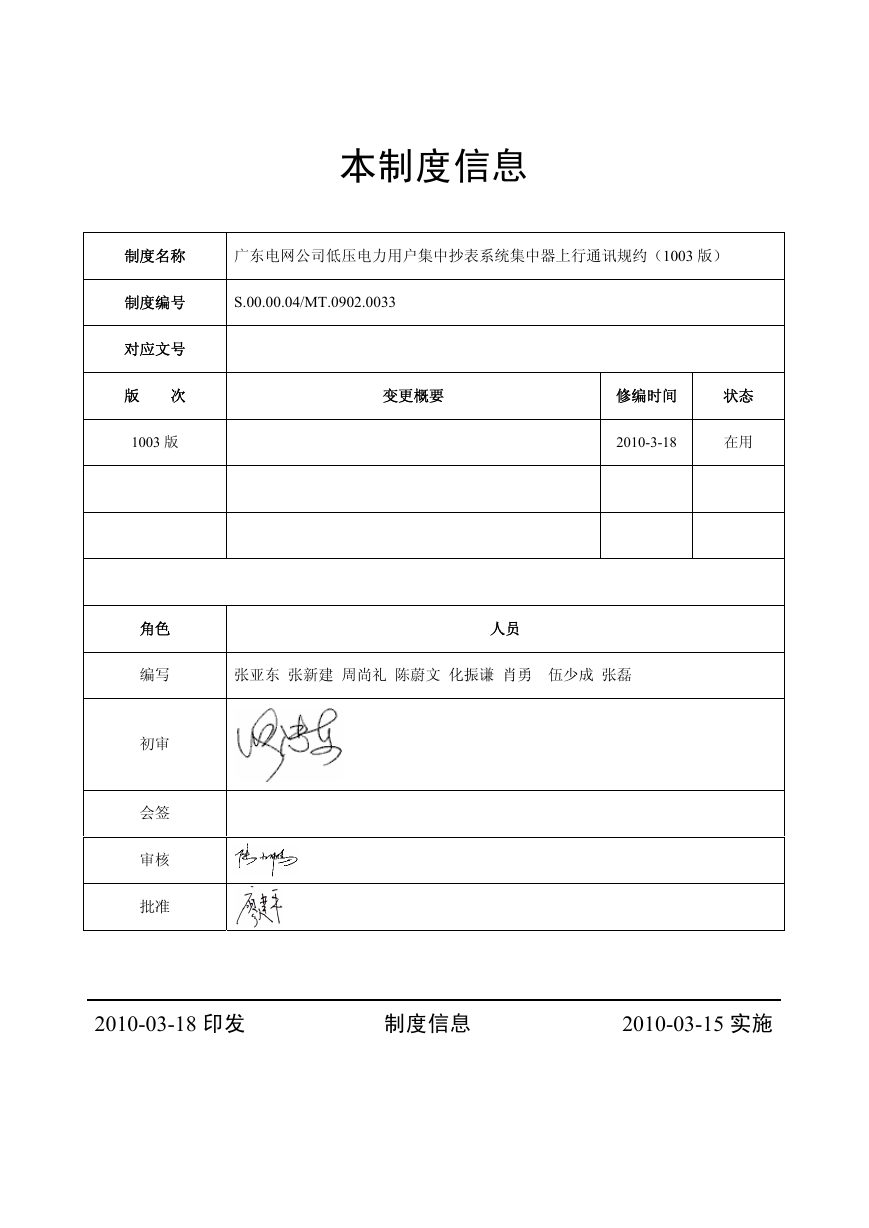

本制度信息制度名称广东电网公司低压电力用户集中抄表系统集中器上行通讯规约（1003 版）制度编号 S.00.00.04/MT.0902.0033 对应文号版次 1003 版变更概要修编时间状态 2010-3-18 在用角色编写初审会签审核批准人员张亚东张新建周尚礼陈蔚文化振谦肖勇伍少成张磊 2010-03-18 印发制度信息 2010-03-15 实施

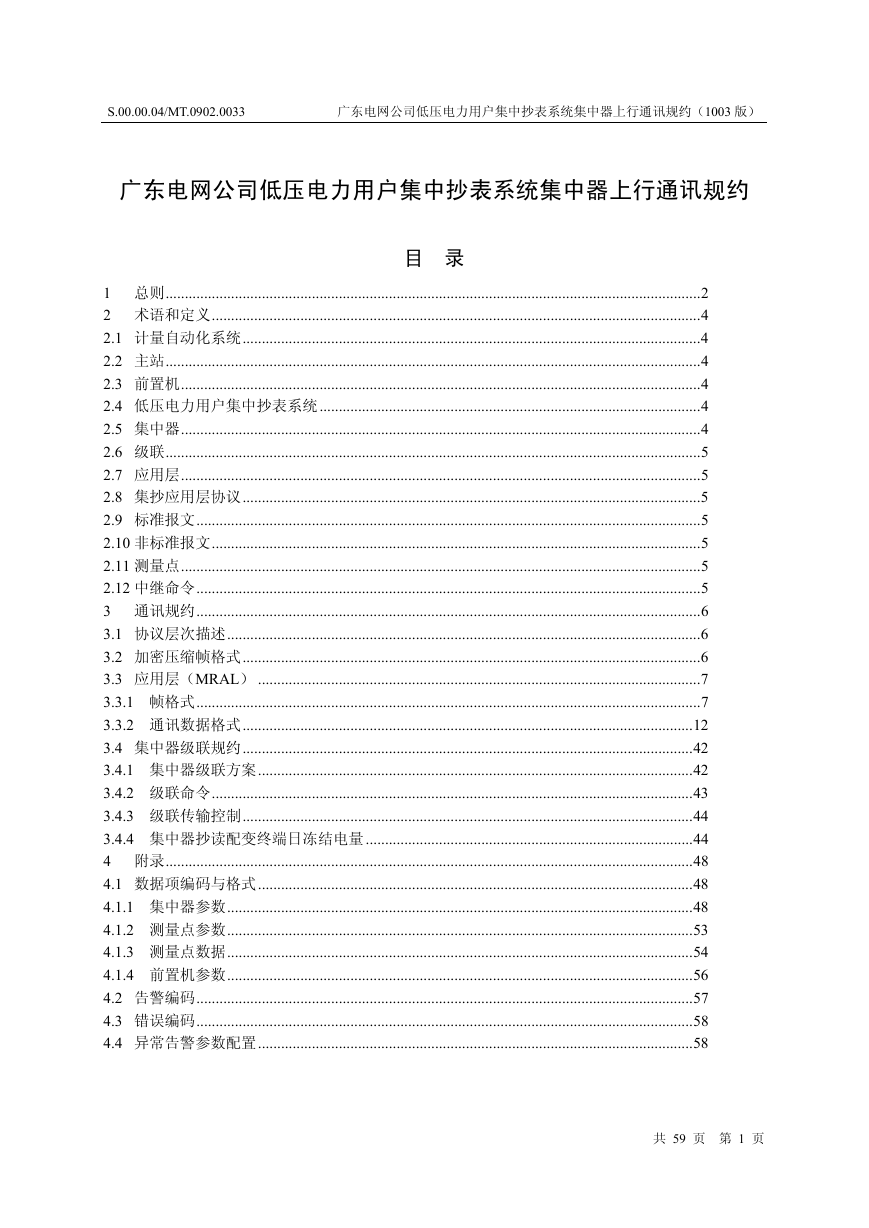

S.00.00.04/MT.0902.0033 广东电网公司低压电力用户集中抄表系统集中器上行通讯规约（1003 版）广东电网公司低压电力用户集中抄表系统集中器上行通讯规约目录 1 总则...........................................................................................................................................2 2 术语和定义...............................................................................................................................4 2.1 计量自动化系统.......................................................................................................................4 2.2 主站...........................................................................................................................................4 2.3 前置机.......................................................................................................................................4 2.4 低压电力用户集中抄表系统...................................................................................................4 2.5 集中器.......................................................................................................................................4 2.6 级联...........................................................................................................................................5 2.7 应用层.......................................................................................................................................5 2.8 集抄应用层协议.......................................................................................................................5 2.9 标准报文...................................................................................................................................5 2.10 非标准报文...............................................................................................................................5 2.11 测量点.......................................................................................................................................5 2.12 中继命令...................................................................................................................................5 3 通讯规约...................................................................................................................................6 3.1 协议层次描述...........................................................................................................................6 3.2 加密压缩帧格式.......................................................................................................................6 3.3 应用层（MRAL） ...................................................................................................................7 3.3.1 帧格式...................................................................................................................................7 3.3.2 通讯数据格式.....................................................................................................................12 3.4 集中器级联规约.....................................................................................................................42 3.4.1 集中器级联方案.................................................................................................................42 3.4.2 级联命令.............................................................................................................................43 3.4.3 级联传输控制.....................................................................................................................44 3.4.4 集中器抄读配变终端日冻结电量.....................................................................................44 4 附录.........................................................................................................................................48 4.1 数据项编码与格式.................................................................................................................48 4.1.1 集中器参数.........................................................................................................................48 4.1.2 测量点参数.........................................................................................................................53 4.1.3 测量点数据.........................................................................................................................54 4.1.4 前置机参数.........................................................................................................................56 4.2 告警编码.................................................................................................................................57 4.3 错误编码.................................................................................................................................58 4.4 异常告警参数配置.................................................................................................................58 共 59 页第 1 页

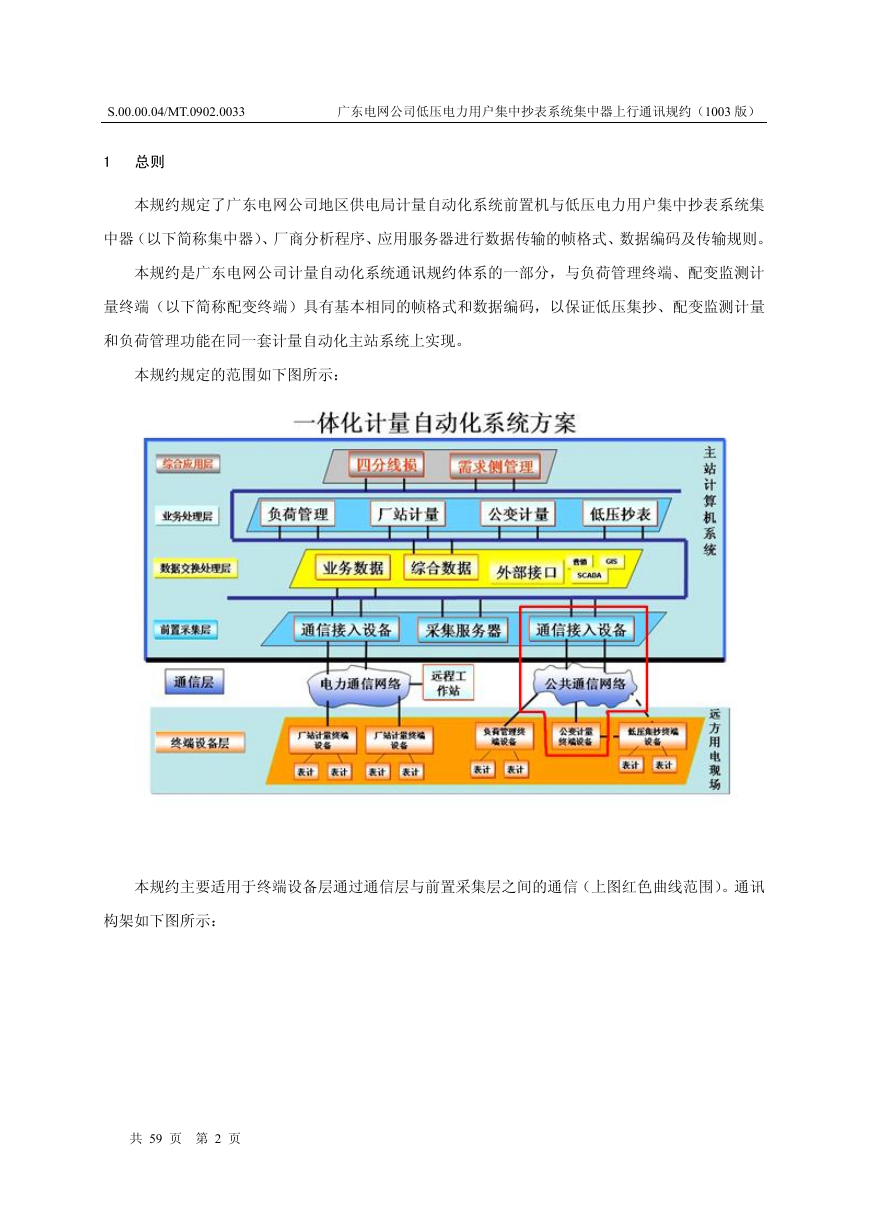

S.00.00.04/MT.0902.0033 广东电网公司低压电力用户集中抄表系统集中器上行通讯规约（1003 版） 1 总则本规约规定了广东电网公司地区供电局计量自动化系统前置机与低压电力用户集中抄表系统集中器（以下简称集中器）、厂商分析程序、应用服务器进行数据传输的帧格式、数据编码及传输规则。本规约是广东电网公司计量自动化系统通讯规约体系的一部分，与负荷管理终端、配变监测计量终端（以下简称配变终端）具有基本相同的帧格式和数据编码，以保证低压集抄、配变监测计量和负荷管理功能在同一套计量自动化主站系统上实现。本规约规定的范围如下图所示：本规约主要适用于终端设备层通过通信层与前置采集层之间的通信（上图红色曲线范围）。通讯构架如下图所示：共 59 页第 2 页

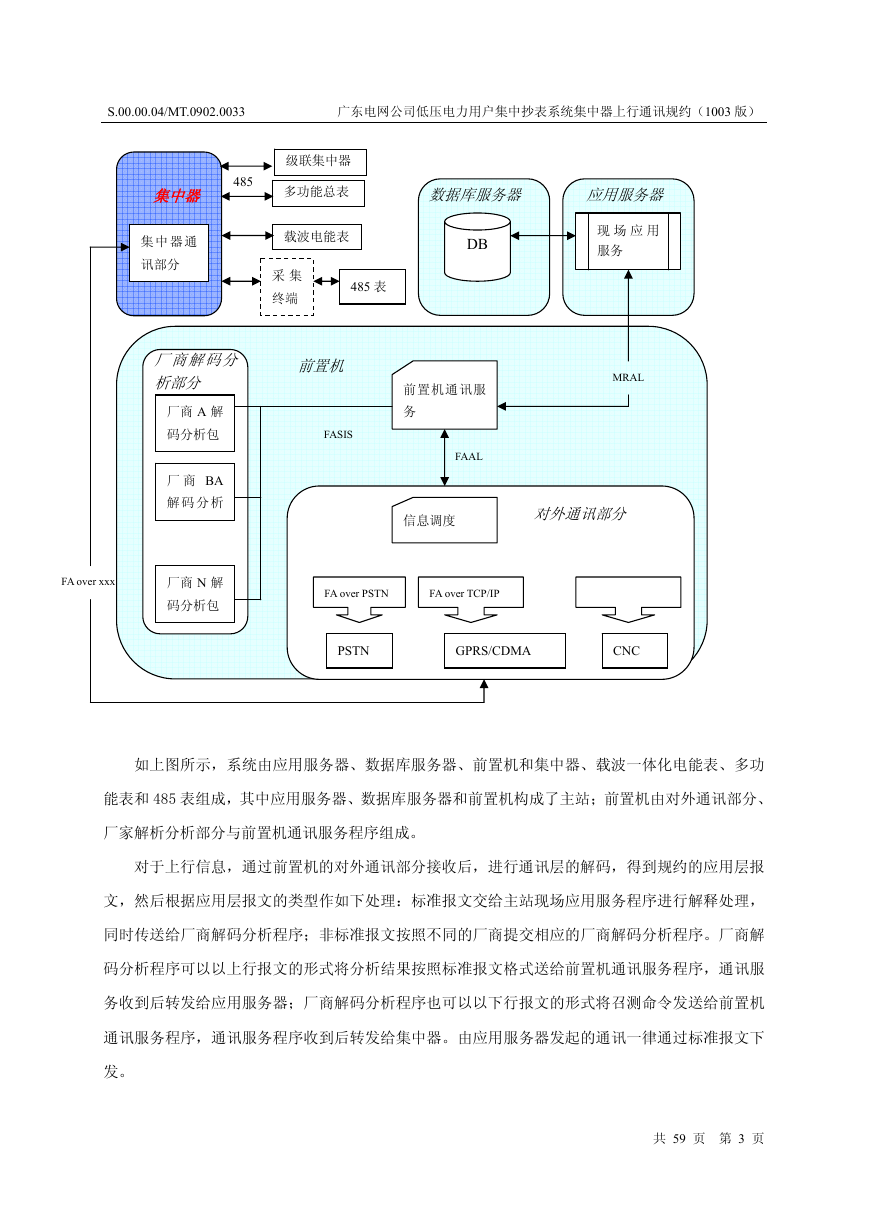

S.00.00.04/MT.0902.0033 广东电网公司低压电力用户集中抄表系统集中器上行通讯规约（1003 版） 485 集中器集中器通讯部分级联集中器多功能总表载波电能表采集终端 485 表厂商解码分析部分前置机 FASIS 数据库服务器应用服务器 DB 现场应用服务 MRAL 前置机通讯服务 FAAL 信息调度对外通讯部分 FA over xxx 厂商 A 解码分析包厂商 BA 解码分析厂商 N 解码分析包 FA over PSTN FA over TCP/IP PSTN GPRS/CDMA CNC 如上图所示，系统由应用服务器、数据库服务器、前置机和集中器、载波一体化电能表、多功能表和 485 表组成，其中应用服务器、数据库服务器和前置机构成了主站；前置机由对外通讯部分、厂家解析分析部分与前置机通讯服务程序组成。对于上行信息，通过前置机的对外通讯部分接收后，进行通讯层的解码，得到规约的应用层报文，然后根据应用层报文的类型作如下处理：标准报文交给主站现场应用服务程序进行解释处理，同时传送给厂商解码分析程序；非标准报文按照不同的厂商提交相应的厂商解码分析程序。厂商解码分析程序可以以上行报文的形式将分析结果按照标准报文格式送给前置机通讯服务程序，通讯服务收到后转发给应用服务器；厂商解码分析程序也可以以下行报文的形式将召测命令发送给前置机通讯服务程序，通讯服务程序收到后转发给集中器。由应用服务器发起的通讯一律通过标准报文下发。共 59 页第 3 页

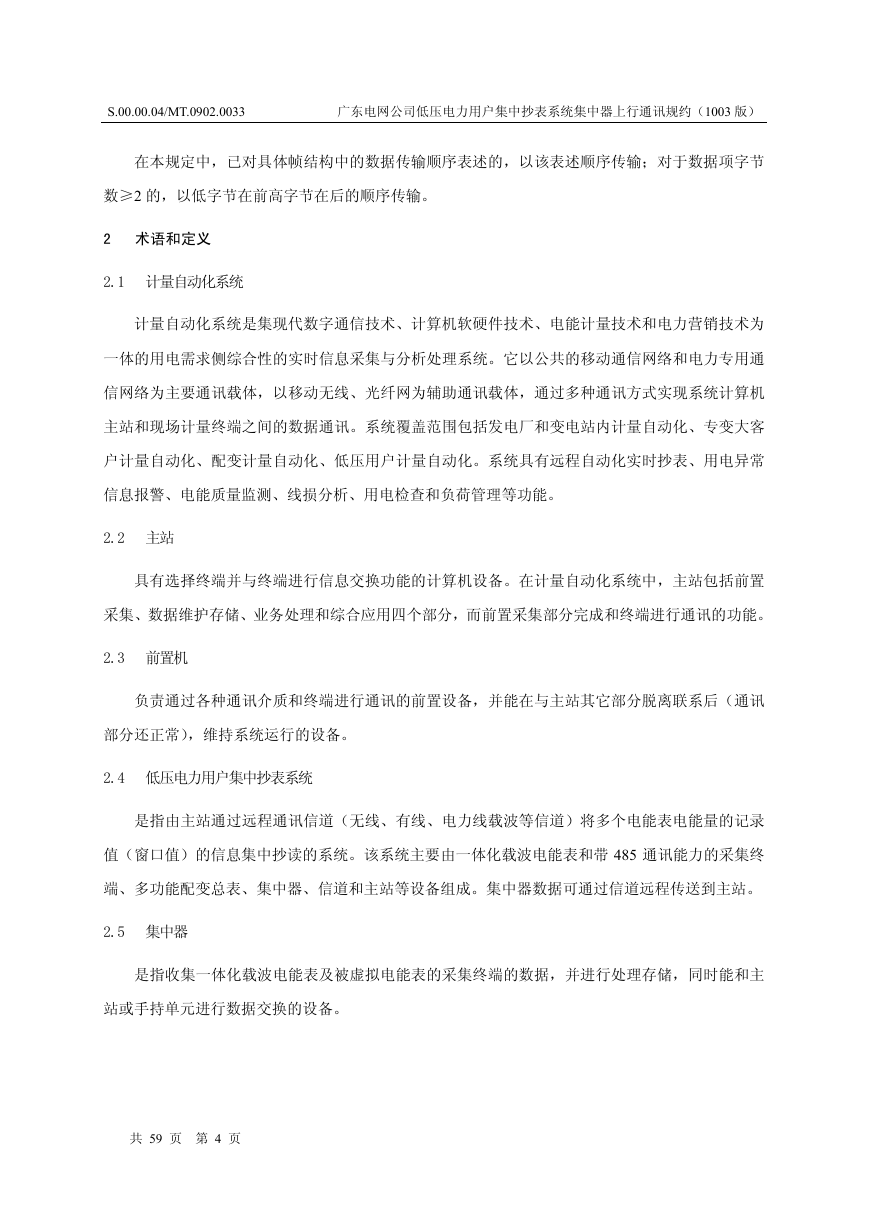

S.00.00.04/MT.0902.0033 广东电网公司低压电力用户集中抄表系统集中器上行通讯规约（1003 版）在本规定中，已对具体帧结构中的数据传输顺序表述的，以该表述顺序传输；对于数据项字节数≥2 的，以低字节在前高字节在后的顺序传输。 2 术语和定义 2.1 计量自动化系统计量自动化系统是集现代数字通信技术、计算机软硬件技术、电能计量技术和电力营销技术为一体的用电需求侧综合性的实时信息采集与分析处理系统。它以公共的移动通信网络和电力专用通信网络为主要通讯载体，以移动无线、光纤网为辅助通讯载体，通过多种通讯方式实现系统计算机主站和现场计量终端之间的数据通讯。系统覆盖范围包括发电厂和变电站内计量自动化、专变大客户计量自动化、配变计量自动化、低压用户计量自动化。系统具有远程自动化实时抄表、用电异常信息报警、电能质量监测、线损分析、用电检查和负荷管理等功能。 2.2 主站具有选择终端并与终端进行信息交换功能的计算机设备。在计量自动化系统中，主站包括前置采集、数据维护存储、业务处理和综合应用四个部分，而前置采集部分完成和终端进行通讯的功能。 2.3 前置机负责通过各种通讯介质和终端进行通讯的前置设备，并能在与主站其它部分脱离联系后（通讯部分还正常），维持系统运行的设备。 2.4 低压电力用户集中抄表系统是指由主站通过远程通讯信道（无线、有线、电力线载波等信道）将多个电能表电能量的记录值（窗口值）的信息集中抄读的系统。该系统主要由一体化载波电能表和带 485 通讯能力的采集终端、多功能配变总表、集中器、信道和主站等设备组成。集中器数据可通过信道远程传送到主站。 2.5 集中器是指收集一体化载波电能表及被虚拟电能表的采集终端的数据，并进行处理存储，同时能和主站或手持单元进行数据交换的设备。共 59 页第 4 页

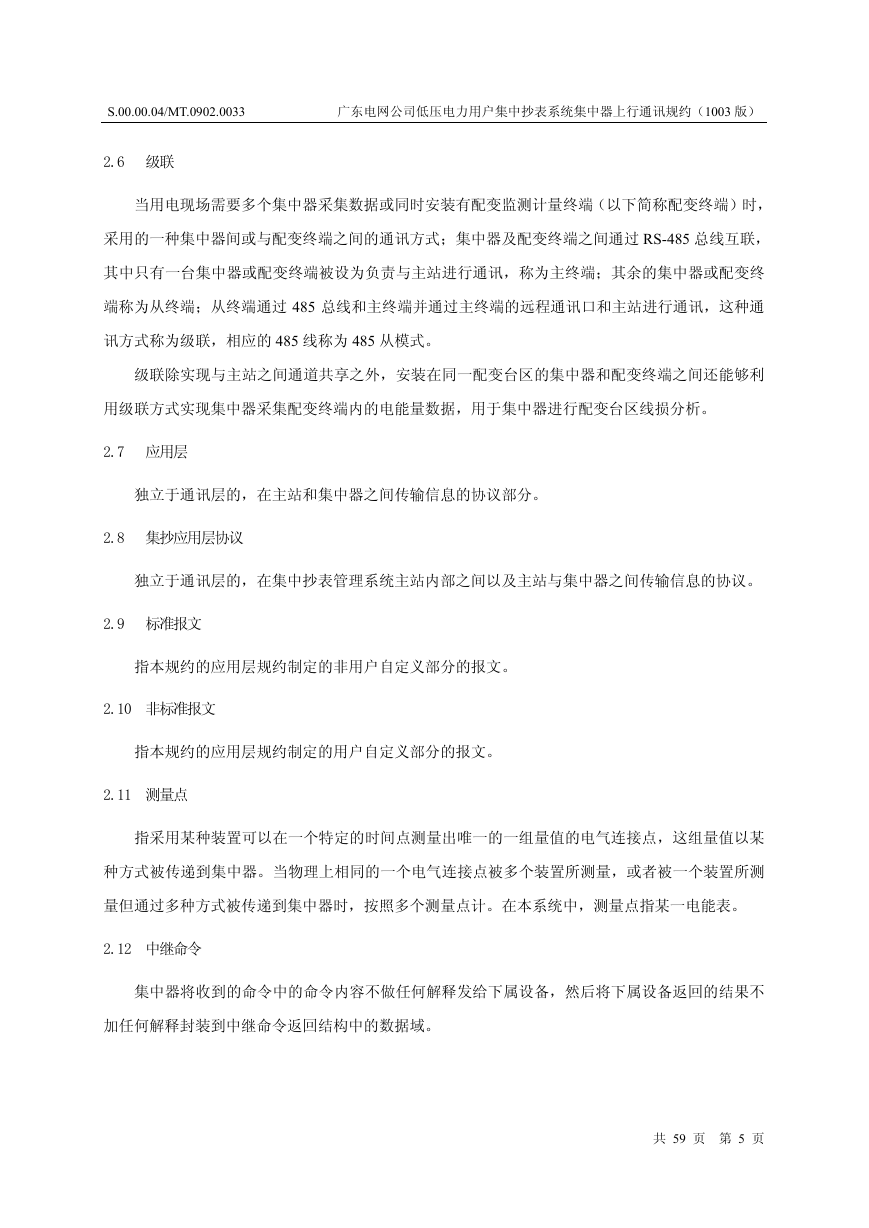

S.00.00.04/MT.0902.0033 广东电网公司低压电力用户集中抄表系统集中器上行通讯规约（1003 版） 2.6 级联当用电现场需要多个集中器采集数据或同时安装有配变监测计量终端（以下简称配变终端）时，采用的一种集中器间或与配变终端之间的通讯方式；集中器及配变终端之间通过 RS-485 总线互联，其中只有一台集中器或配变终端被设为负责与主站进行通讯，称为主终端；其余的集中器或配变终端称为从终端；从终端通过 485 总线和主终端并通过主终端的远程通讯口和主站进行通讯，这种通讯方式称为级联，相应的 485 线称为 485 从模式。级联除实现与主站之间通道共享之外，安装在同一配变台区的集中器和配变终端之间还能够利用级联方式实现集中器采集配变终端内的电能量数据，用于集中器进行配变台区线损分析。 2.7 应用层独立于通讯层的，在主站和集中器之间传输信息的协议部分。 2.8 集抄应用层协议独立于通讯层的，在集中抄表管理系统主站内部之间以及主站与集中器之间传输信息的协议。 2.9 标准报文指本规约的应用层规约制定的非用户自定义部分的报文。 2.10 非标准报文指本规约的应用层规约制定的用户自定义部分的报文。 2.11 测量点指采用某种装置可以在一个特定的时间点测量出唯一的一组量值的电气连接点，这组量值以某种方式被传递到集中器。当物理上相同的一个电气连接点被多个装置所测量，或者被一个装置所测量但通过多种方式被传递到集中器时，按照多个测量点计。在本系统中，测量点指某一电能表。 2.12 中继命令集中器将收到的命令中的命令内容不做任何解释发给下属设备，然后将下属设备返回的结果不加任何解释封装到中继命令返回结构中的数据域。共 59 页第 5 页

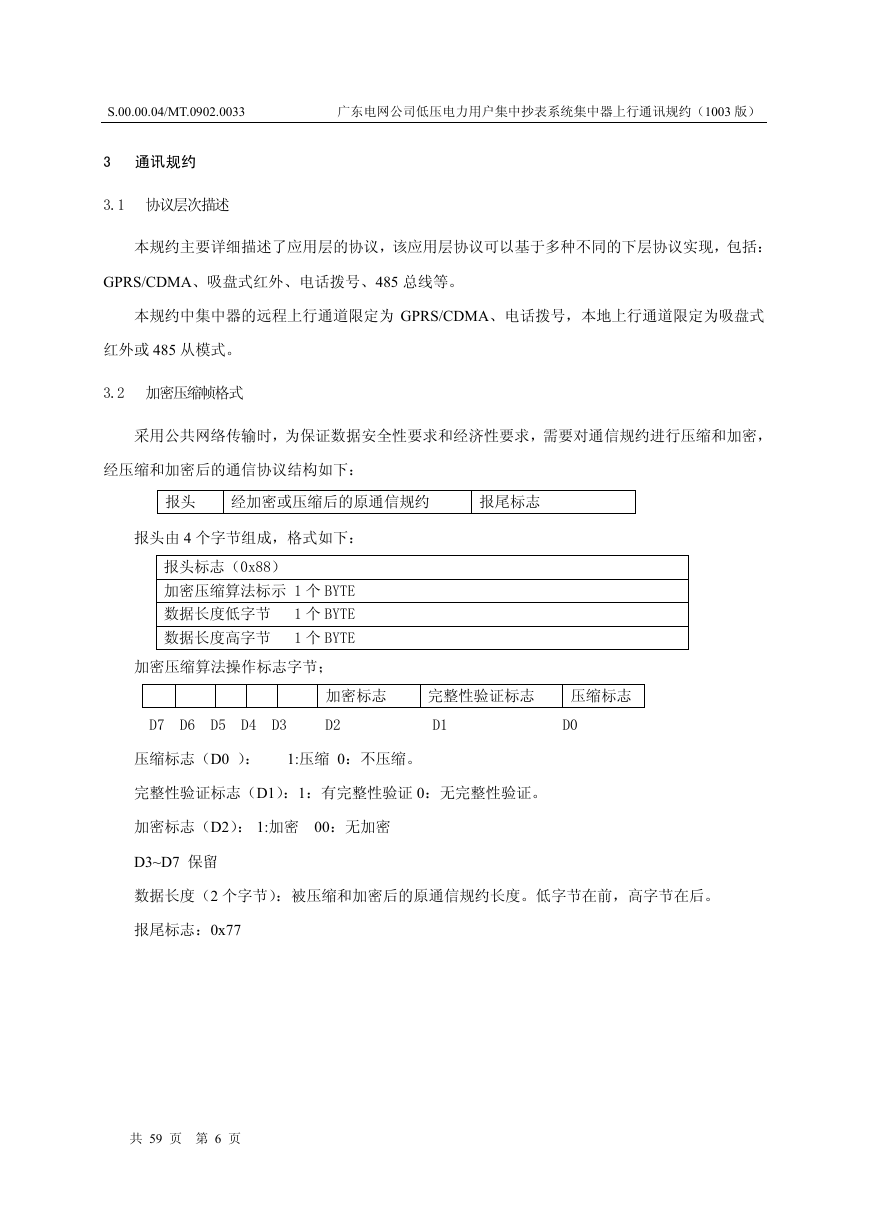

S.00.00.04/MT.0902.0033 广东电网公司低压电力用户集中抄表系统集中器上行通讯规约（1003 版） 3 通讯规约 3.1 协议层次描述本规约主要详细描述了应用层的协议，该应用层协议可以基于多种不同的下层协议实现，包括： GPRS/CDMA、吸盘式红外、电话拨号、485 总线等。本规约中集中器的远程上行通道限定为 GPRS/CDMA、电话拨号，本地上行通道限定为吸盘式红外或 485 从模式。 3.2 加密压缩帧格式采用公共网络传输时，为保证数据安全性要求和经济性要求，需要对通信规约进行压缩和加密，经压缩和加密后的通信协议结构如下：报头经加密或压缩后的原通信规约报尾标志报头由 4 个字节组成，格式如下：报头标志（0x88）加密压缩算法标示 1 个 BYTE 数据长度低字节 1 个 BYTE 数据长度高字节 1 个 BYTE 加密压缩算法操作标志字节；加密标志完整性验证标志压缩标志 D7 D6 D5 D4 D3 D2 D1 D0 压缩标志（D0 ）： 1:压缩 0：不压缩。完整性验证标志（D1）：1：有完整性验证 0：无完整性验证。加密标志（D2）： 1:加密 00：无加密 D3~D7 保留数据长度（2 个字节）：被压缩和加密后的原通信规约长度。低字节在前，高字节在后。报尾标志：0x77 共 59 页第 6 页
