EMP Monitor V4.10 操作说明书

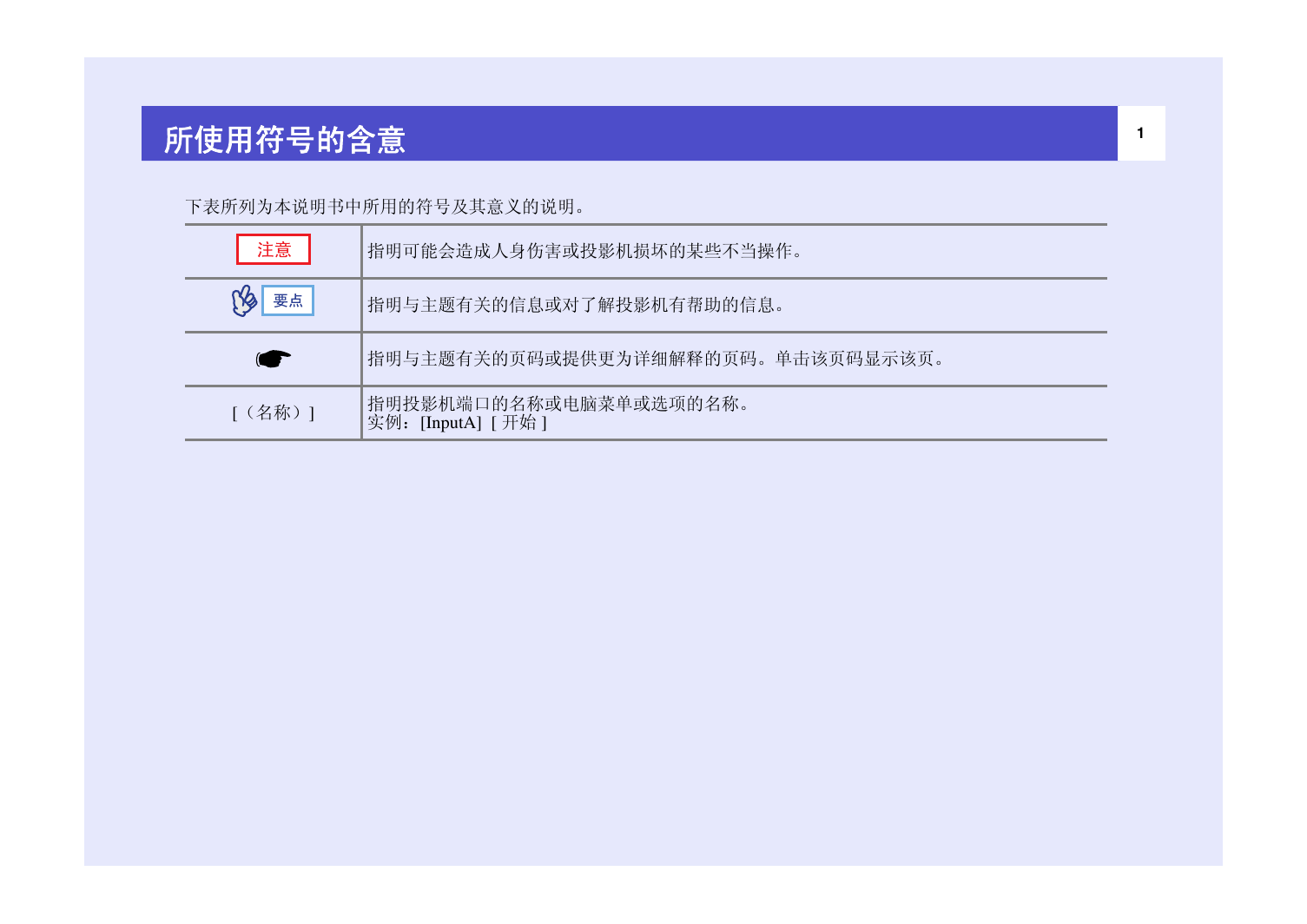

所使用符号的含意 1 下表所列为本说明书中所用的符号及其意义的说明。指明可能会造成人身伤害或投影机损坏的某些不当操作。指明与主题有关的信息或对了解投影机有帮助的信息。指明与主题有关的页码或提供更为详细解释的页码。单击该页码显示该页。 [（名称）] 指明投影机端口的名称或电脑菜单或选项的名称。实例：[InputA] [ 开始 ]

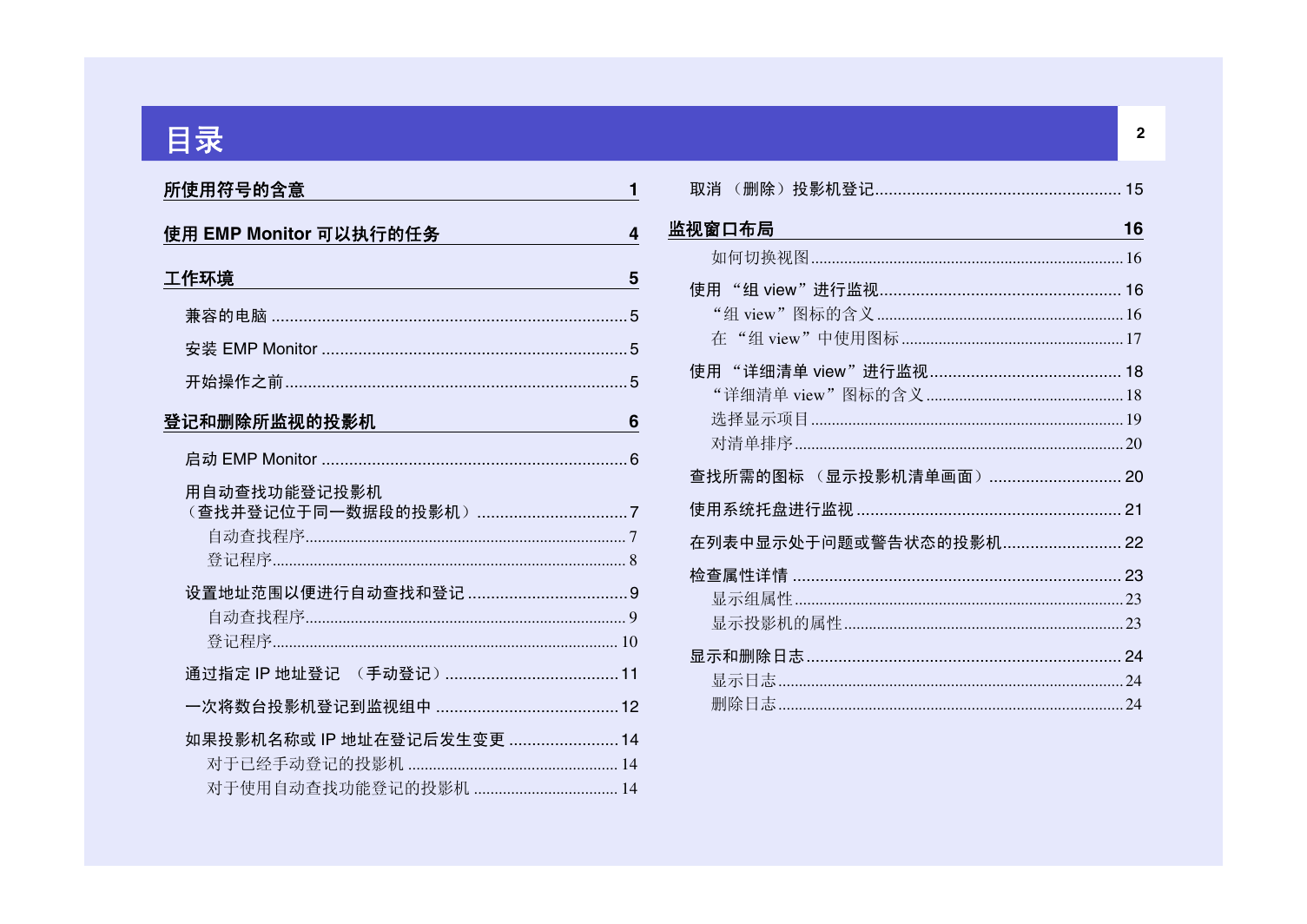

目录所使用符号的含意使用 EMP Monitor 可以执行的任务工作环境 1 4 5 兼容的电脑 .............................................................................. 5 安装 EMP Monitor ................................................................... 5 开始操作之前........................................................................... 5 登记和删除所监视的投影机 6 启动 EMP Monitor ................................................................... 6 用自动查找功能登记投影机（查找并登记位于同一数据段的投影机）................................. 7 自动查找程序.............................................................................. 7 登记程序...................................................................................... 8 设置地址范围以便进行自动查找和登记 ................................... 9 自动查找程序.............................................................................. 9 登记程序.................................................................................... 10 通过指定 IP 地址登记（手动登记）...................................... 11 一次将数台投影机登记到监视组中 ........................................ 12 如果投影机名称或 IP 地址在登记后发生变更 ........................ 14 对于已经手动登记的投影机 ................................................... 14 对于使用自动查找功能登记的投影机 ................................... 14 2 取消（删除）投影机登记...................................................... 15 监视窗口布局 16 如何切换视图............................................................................ 16 使用 “组 view”进行监视..................................................... 16 “组 view”图标的含义 ............................................................ 16 在 “组 view”中使用图标 ...................................................... 17 使用 “详细清单 view”进行监视.......................................... 18 “详细清单 view”图标的含义 ................................................ 18 选择显示项目............................................................................ 19 对清单排序................................................................................ 20 查找所需的图标（显示投影机清单画面）............................. 20 使用系统托盘进行监视 .......................................................... 21 在列表中显示处于问题或警告状态的投影机.......................... 22 检查属性详情 ........................................................................ 23 显示组属性................................................................................ 23 显示投影机的属性.................................................................... 23 显示和删除日志..................................................................... 24 显示日志.................................................................................... 24 删除日志.................................................................................... 24

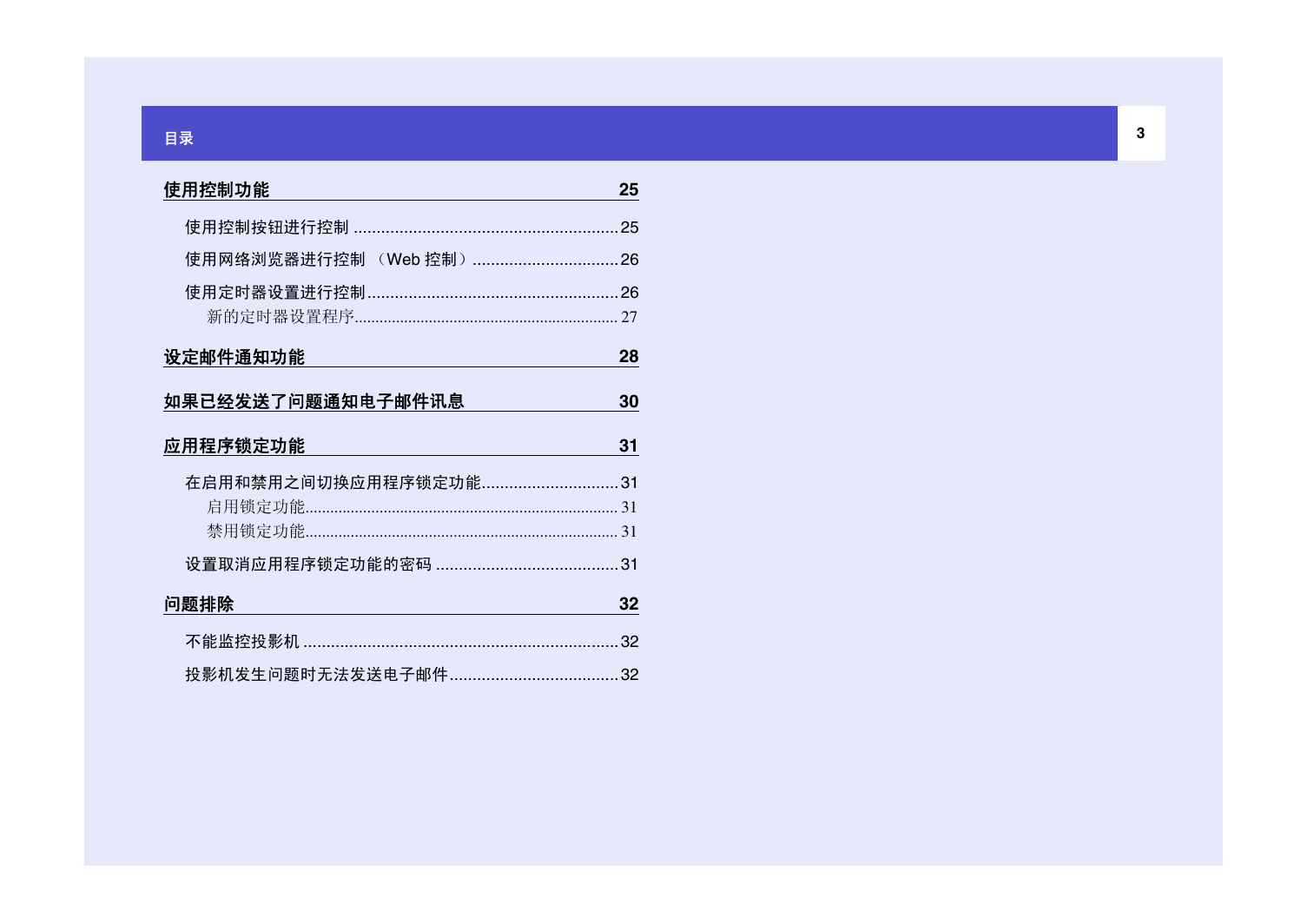

3 目录使用控制功能 25 使用控制按钮进行控制 .......................................................... 25 使用网络浏览器进行控制（Web 控制）................................ 26 使用定时器设置进行控制....................................................... 26 新的定时器设置程序................................................................ 27 设定邮件通知功能如果已经发送了问题通知电子邮件讯息应用程序锁定功能 28 30 31 在启用和禁用之间切换应用程序锁定功能.............................. 31 启用锁定功能............................................................................ 31 禁用锁定功能............................................................................ 31 设置取消应用程序锁定功能的密码 ........................................ 31 问题排除 32 不能监控投影机 ..................................................................... 32 投影机发生问题时无法发送电子邮件..................................... 32

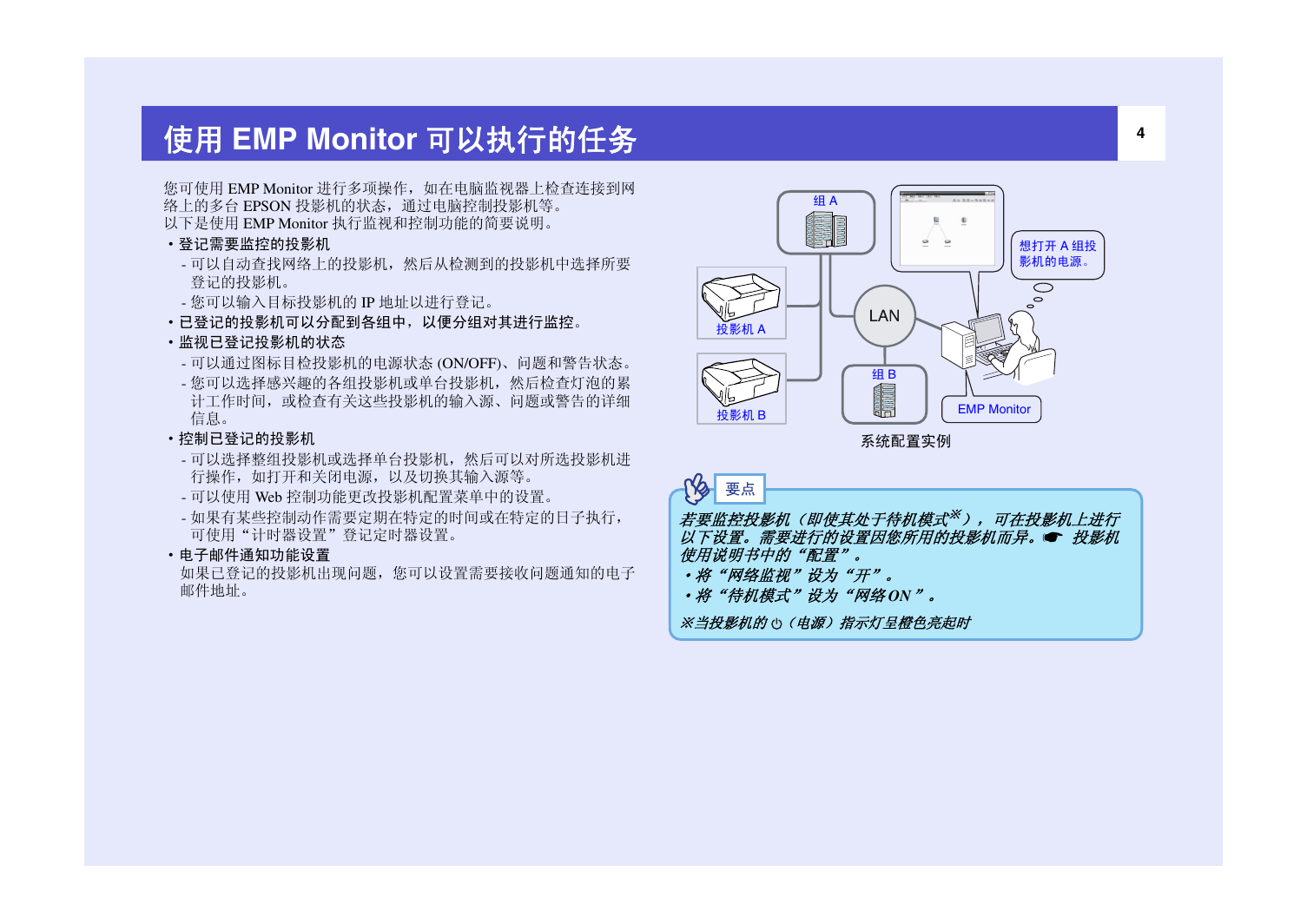

使用 EMP Monitor 可以执行的任务您可使用 EMP Monitor 进行多项操作，如在电脑监视器上检查连接到网络上的多台 EPSON 投影机的状态，通过电脑控制投影机等。以下是使用 EMP Monitor 执行监视和控制功能的简要说明。 ·登记需要监控的投影机 - 可以自动查找网络上的投影机，然后从检测到的投影机中选择所要登记的投影机。 - 您可以输入目标投影机的 IP 地址以进行登记。 ·已登记的投影机可以分配到各组中，以便分组对其进行监控。 ·监视已登记投影机的状态 - 可以通过图标目检投影机的电源状态 (ON/OFF)、问题和警告状态。 - 您可以选择感兴趣的各组投影机或单台投影机，然后检查灯泡的累计工作时间，或检查有关这些投影机的输入源、问题或警告的详细信息。 ·控制已登记的投影机 - 可以选择整组投影机或选择单台投影机，然后可以对所选投影机进行操作，如打开和关闭电源，以及切换其输入源等。 - 可以使用 Web 控制功能更改投影机配置菜单中的设置。 - 如果有某些控制动作需要定期在特定的时间或在特定的日子执行，可使用“计时器设置”登记定时器设置。 ·电子邮件通知功能设置如果已登记的投影机出现问题，您可以设置需要接收问题通知的电子邮件地址。组 A 4 想打开 A 组投影机的电源。投影机 A 投影机 B 组 B EMP Monitor 系统配置实例若要监控投影机（即使其处于待机模式※），可在投影机上进行以下设置。需要进行的设置因您所用的投影机而异。s 投影机使用说明书中的“配置”。 ·将“网络监视”设为“开”。 ·将“待机模式”设为“网络ON”。 ※当投影机的（电源）指示灯呈橙色亮起时

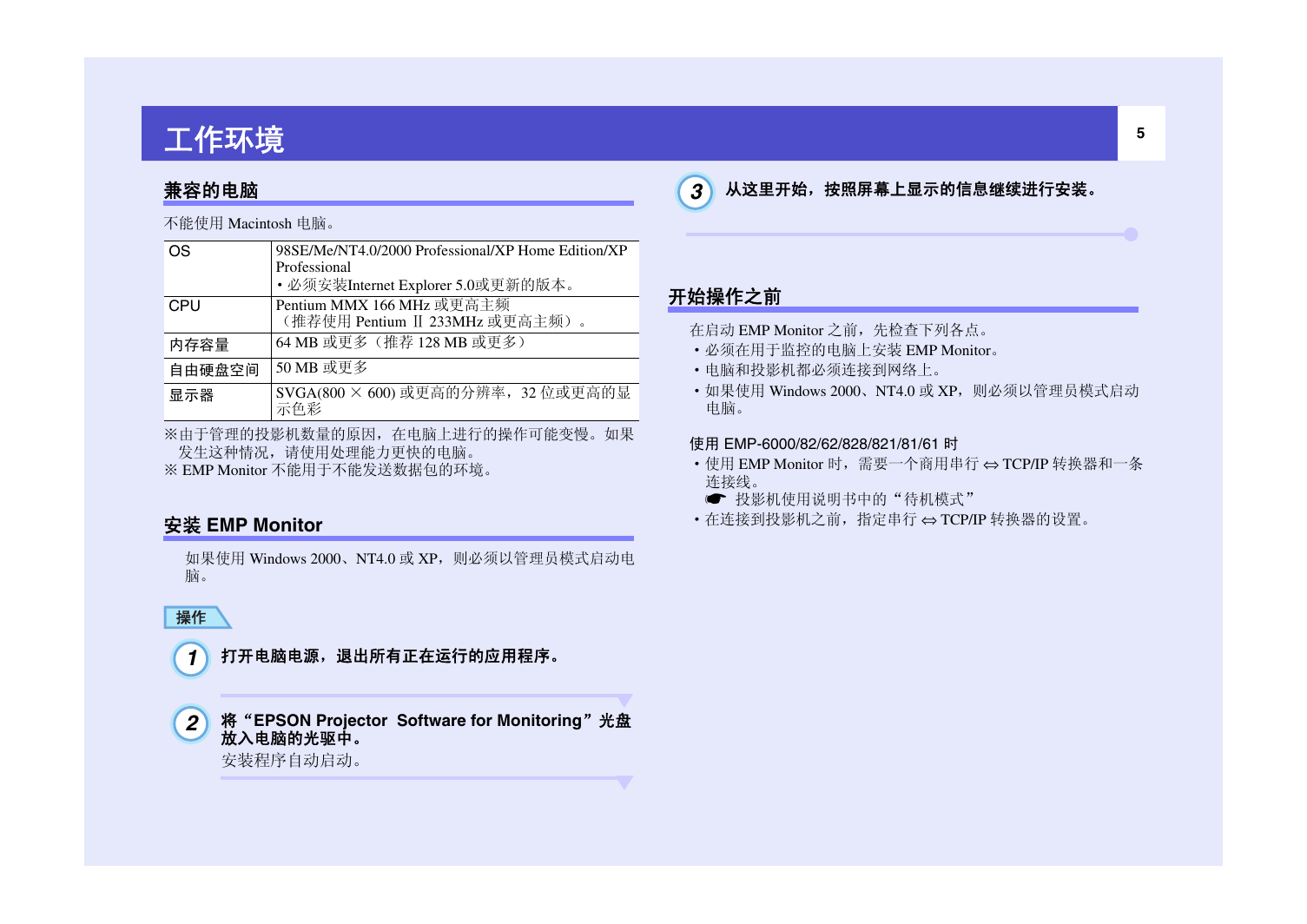

3 从这里开始，按照屏幕上显示的信息继续进行安装。 5 开始操作之前在启动 EMP Monitor 之前，先检查下列各点。 ·必须在用于监控的电脑上安装 EMP Monitor。 ·电脑和投影机都必须连接到网络上。 ·如果使用 Windows 2000、NT4.0 或 XP，则必须以管理员模式启动电脑。使用 EMP-6000/82/62/828/821/81/61 时 ·使用 EMP Monitor 时，需要一个商用串行 ⇔ TCP/IP 转换器和一条连接线。 s 投影机使用说明书中的“待机模式” ·在连接到投影机之前，指定串行 ⇔ TCP/IP 转换器的设置。工作环境兼容的电脑不能使用 Macintosh 电脑。 OS CPU 98SE/Me/NT4.0/2000 Professional/XP Home Edition/XP Professional ·必须安装Internet Explorer 5.0或更新的版本。 Pentium MMX 166 MHz 或更高主频（推荐使用 Pentium Ⅱ 233MHz 或更高主频）。 64 MB 或更多（推荐 128 MB 或更多）内存容量自由硬盘空间 50 MB 或更多显示器 SVGA(800 × 600) 或更高的分辨率，32 位或更高的显示色彩 ※由于管理的投影机数量的原因，在电脑上进行的操作可能变慢。如果发生这种情况，请使用处理能力更快的电脑。 ※ EMP Monitor 不能用于不能发送数据包的环境。安装 EMP Monitor 如果使用 Windows 2000、NT4.0 或 XP，则必须以管理员模式启动电脑。 1 2 打开电脑电源，退出所有正在运行的应用程序。将“EPSON Projector Software for Monitoring”光盘放入电脑的光驱中。安装程序自动启动。

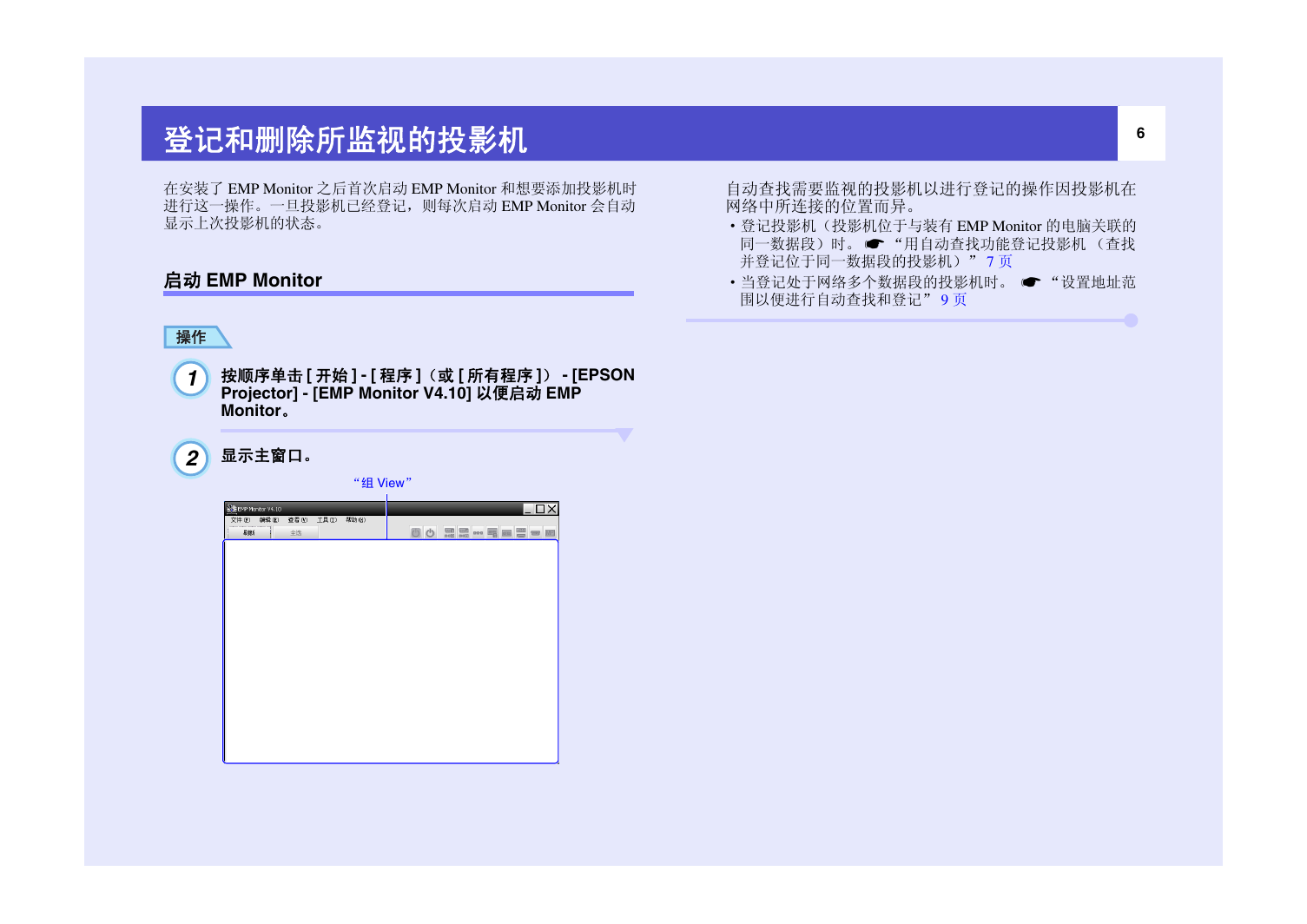

登记和删除所监视的投影机在安装了 EMP Monitor 之后首次启动 EMP Monitor 和想要添加投影机时进行这一操作。一旦投影机已经登记，则每次启动 EMP Monitor 会自动显示上次投影机的状态。启动 EMP Monitor 6 自动查找需要监视的投影机以进行登记的操作因投影机在网络中所连接的位置而异。 ·登记投影机（投影机位于与装有 EMP Monitor 的电脑关联的同一数据段）时。 s“用自动查找功能登记投影机（查找并登记位于同一数据段的投影机）” 7 页 ·当登记处于网络多个数据段的投影机时。 s“设置地址范围以便进行自动查找和登记” 9 页 1 2 按顺序单击 [ 开始 ] - [ 程序 ]（或 [ 所有程序 ]） - [EPSON Projector] - [EMP Monitor V4.10] 以便启动 EMP Monitor。显示主窗口。 “组 View”

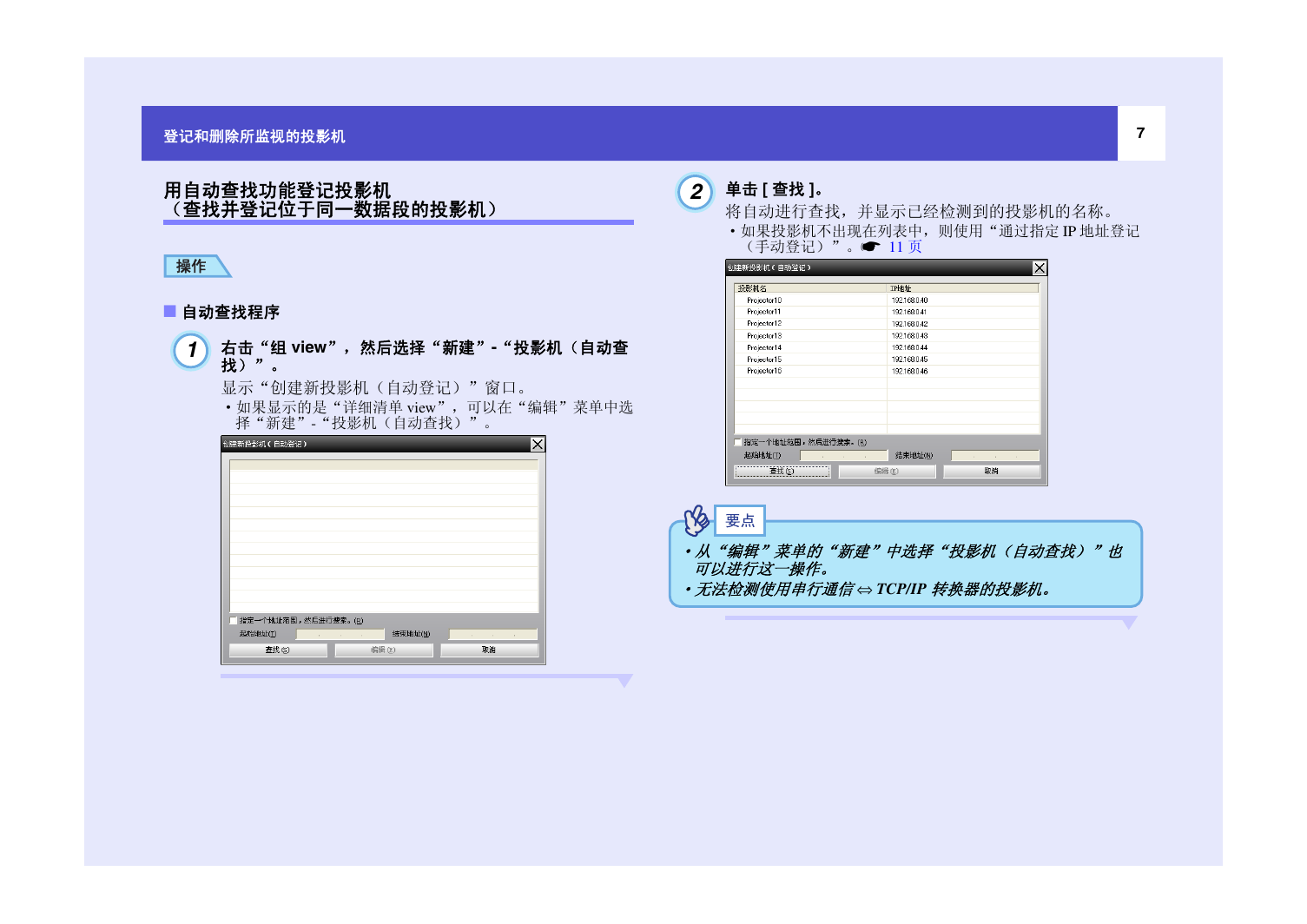

登记和删除所监视的投影机用自动查找功能登记投影机（查找并登记位于同一数据段的投影机） 7 2 单击 [ 查找 ]。将自动进行查找，并显示已经检测到的投影机的名称。 ·如果投影机不出现在列表中，则使用“通过指定 IP 地址登记（手动登记）”。s 11 页 f 自动查找程序 1 右击“组 view”，然后选择“新建”-“投影机（自动查找）”。显示“创建新投影机（自动登记）”窗口。 ·如果显示的是“详细清单 view”，可以在“编辑”菜单中选择“新建”-“投影机（自动查找）”。 ·从“编辑”菜单的“新建”中选择“投影机（自动查找）”也可以进行这一操作。 ·无法检测使用串行通信 ⇔ TCP/IP 转换器的投影机。
