海康威视说明书.pdf

发布时间：2022-06-06 发布人：admin 分类：说明书 资料大小：9.57M 资料格式：pdf 举报 版权申诉
第1页 / 共155页
第2页 / 共155页
第3页 / 共155页
第4页 / 共155页
第5页 / 共155页
第6页 / 共155页
第7页 / 共155页
第8页 / 共155页
资料共155页，剩余部分请下载后查看
    前言
    适用型号
    声明
    特别声明
    关于默认
    符号约定
    目 录
    1. 产品功能概述
    基本功能
    本地监控
    硬盘文件管理
    录像与回放
    资料备份
    报警与异常管理
    其它本地功能
    网络功能
    开发支持
    2. 操作必读
    2.1. 前面板介绍及说明
    2.2. 后面板介绍及连接说明
    2.3. 鼠标操作说明
    2.4. 输入法说明
    2.5. 菜单说明
    3. 安装与连接
    3.1. 安装注意事项
    3.2. 安装硬盘
    3.2.1. 硬盘容量的计算方法
    3.2.2. 硬盘安装步骤
    4. 本地配置和操作
    4.1. 开关机
    4.1.1. 开机
    4.1.2. 关机
    4.2. 开机向导
    操作前提
    操作步骤
    4.3. IP通道配置
    4.3.1. 限制声明
    4.3.2. 配置IP通道
    配置前准备
    4.3.2.1. 通道配置界面下添加IP通道
    一般添加方式
    快速添加方式
    自定义协议添加方式
    4.4. 预览
    4.4.1. 预览界面状态
    4.4.2. 预览操作
    鼠标右键菜单说明
    4.4.3. 预览显示效果调节
    图像配置
    输出模式
    4.4.4. 预览参数设置
    4.4.5. 音频预览与对讲
    音频预览
    语音对讲
    4.4.6. 屏幕保护
    操作前提
    操作步骤
    4.5. 云台控制
    4.5.1. 预置点、巡航、轨迹的设置及调用
    预置点的设置、调用
    巡航的设置、调用
    轨迹的设置、调用
    4.5.2. 云台控制操作
    4.6. 录像
    4.6.1. 预览便捷操作
    即时回放
    电子放大
    预览策略
    4.6.2. 编码参数设置
    配置前准备
    录像参数配置
    子码流参数配置
    4.6.3. 一键开启录像配置
    配置方法1
    配置方法2
    4.6.4. 录像计划配置方法
    绘图法
    编辑法
    4.6.5. 定时录像设置
    定时录像设置
    4.6.6. 移动侦测录像设置
    移动侦测录像设置
    4.6.7. 手动录像设置
    手动录像设置
    4.6.8. 假日录像设置
    假日录像设置
    4.6.9. 资料保护
    录像文件锁定、解锁
    4.7. 回放
    4.7.1. 录像回放
    4.7.1.1. 即时回放
    4.7.1.2. 回放界面说明
    4.7.1.3. 常规回放
    4.7.1.4. 同步回放
    4.7.1.5. 事件回放
    4.7.1.6. 标签回放
    给录像添加标签
    按标签回放操作
    4.7.1.7. 外部文件回放
    4.7.1.8. 按日志信息回放
    4.7.2. 回放辅助功能
    4.7.2.1. 单帧回放
    4.7.2.2. 电子放大
    4.8. 备份
    4.8.1. 录像备份
    4.8.1.1. 快速备份
    4.8.1.2. 常规备份
    操作步骤
    4.8.1.3. 事件备份
    4.8.1.4. 录像剪辑备份
    4.8.2. 备份设备管理
    4.9. 报警
    4.9.1. 移动侦测报警
    4.9.2. 视频丢失
    4.9.3. 视频遮挡
    4.9.4. 异常处理
    4.9.5. 报警处理
    弹出报警画面
    声音警告
    设置上传中心
    4.10. 网络
    4.10.1. 基本配置
    4.10.2. 高级配置
    4.10.2.1. PPPoE
    4.10.2.2. DDNS
    4.10.2.3. NTP
    4.10.2.4. UPnP
    操作前提
    操作步骤
    4.10.2.5. 报警中心
    4.10.2.6. 多播
    4.10.2.7. RTSP服务端口、服务端口及HTTP端口设置
    4.10.2.8. 邮件设置
    4.10.3. 网络检测
    4.10.3.1. 网络流量监控
    4.10.3.2. 网络延时、丢包测试
    4.10.3.3. 网络抓包备份
    4.10.3.4. 网络资源统计
    4.12. 硬盘配置
    4.12.1. 硬盘初始化
    操作前提
    操作步骤
    4.12.2. 配额模式
    4.12.3. 硬盘异常报警
    4.12.3.1. 硬盘丢失报警
    4.12.3.2. 硬盘错误报警
    4.12.4. 硬盘状态查询
    4.13. 通道参数设置
    4.13.1. OSD设置
    4.13.2. 视频遮盖设置
    4.13.3. 视频参数调节
    4.14. 设备维护与管理
    4.14.1. 系统信息
    设备信息
    通道状态
    录像状态
    网络状态
    硬盘状态
    4.14.2. 日志查询与导出
    一键全部导出
    4.14.3. 配置信息导出/导入
    4.14.4. 版本升级
    本地升级
    FTP方式升级
    4.14.5. 恢复出厂配置
    4.15. 其它设置
    4.15.1. 设备名称、编号的设置
    4.15.2. 用户管理
    增加用户
    权限说明
    删除用户
    编辑用户
    4.15.3. 注销、关闭、重启设备
    5. WEB访问
    5.1. 简介
    5.2. 登录
    5.3. 预览
    5.4. 回放
    5.5. 配置
    5.6. 日志查询
    6. 技术参数
    7. 常见问题解答
    附录A 术语解释
    附录B 推荐接入设备列表
    推荐海康威视网络设备接入列表
    推荐第三方网络摄像机接入列表

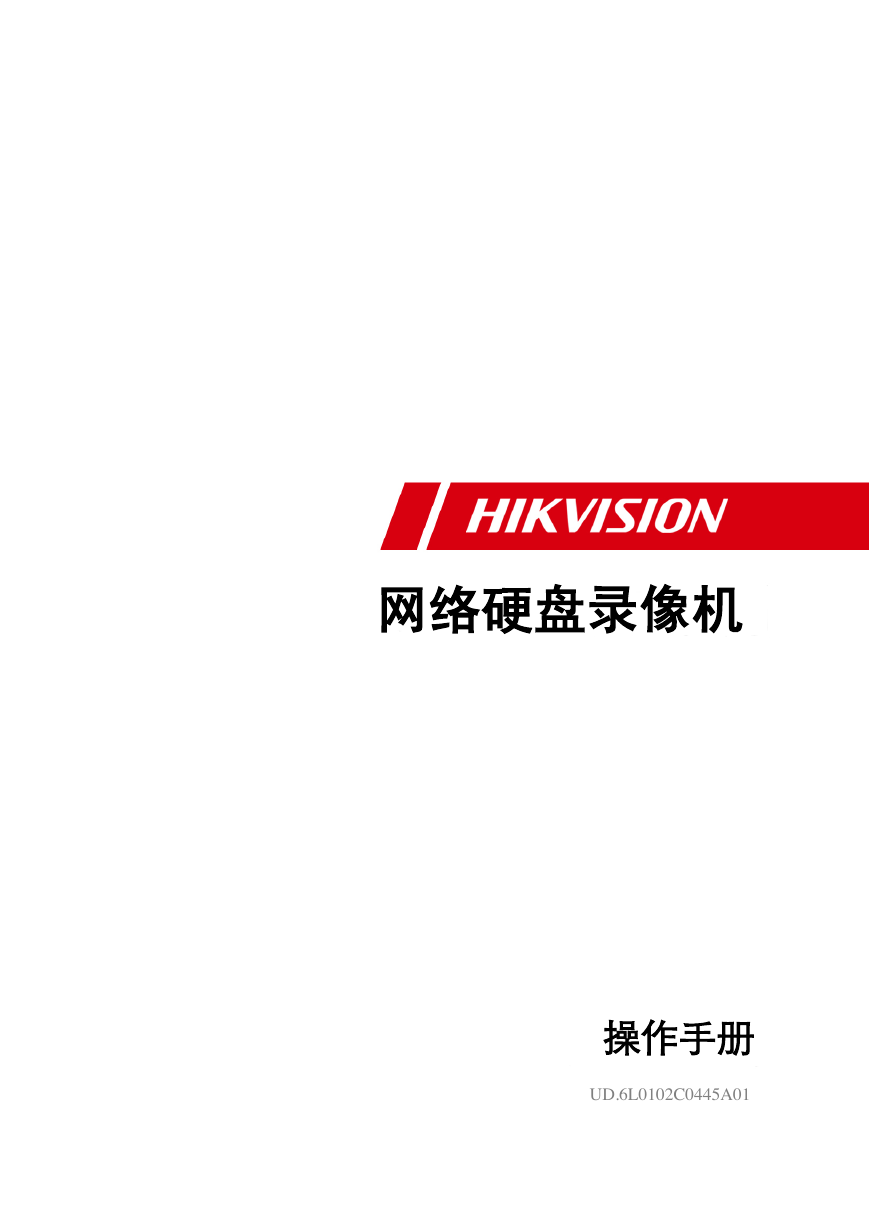

    网络硬盘录像机 操作手册 UD.6L0102C0445A01

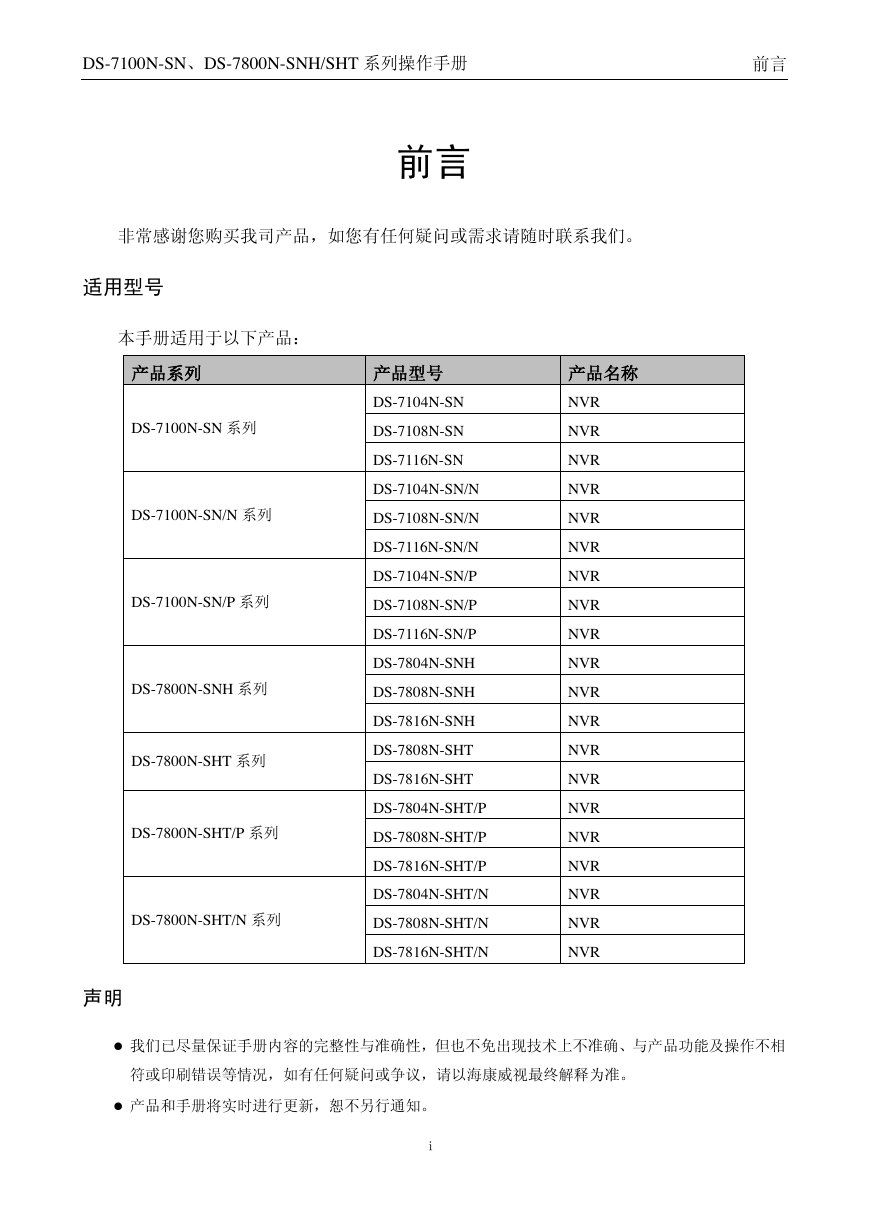

    DS-7100N-SN、DS-7800N-SNH/SHT 系列操作手册 前言 前言 非常感谢您购买我司产品，如您有任何疑问或需求请随时联系我们。 适用型号 本手册适用于以下产品： 产品系列 DS-7100N-SN 系列 DS-7100N-SN/N 系列 DS-7100N-SN/P 系列 DS-7800N-SNH 系列 DS-7800N-SHT 系列 DS-7800N-SHT/P 系列 DS-7800N-SHT/N 系列 产品型号 DS-7104N-SN DS-7108N-SN DS-7116N-SN DS-7104N-SN/N DS-7108N-SN/N DS-7116N-SN/N DS-7104N-SN/P DS-7108N-SN/P DS-7116N-SN/P DS-7804N-SNH DS-7808N-SNH DS-7816N-SNH DS-7808N-SHT DS-7816N-SHT DS-7804N-SHT/P DS-7808N-SHT/P DS-7816N-SHT/P DS-7804N-SHT/N DS-7808N-SHT/N DS-7816N-SHT/N 产品名称 NVR NVR NVR NVR NVR NVR NVR NVR NVR NVR NVR NVR NVR NVR NVR NVR NVR NVR NVR NVR 声明  我们已尽量保证手册内容的完整性与准确性，但也不免出现技术上不准确、与产品功能及操作不相 符或印刷错误等情况，如有任何疑问或争议，请以海康威视最终解释为准。  产品和手册将实时进行更新，恕不另行通知。 ⅰ

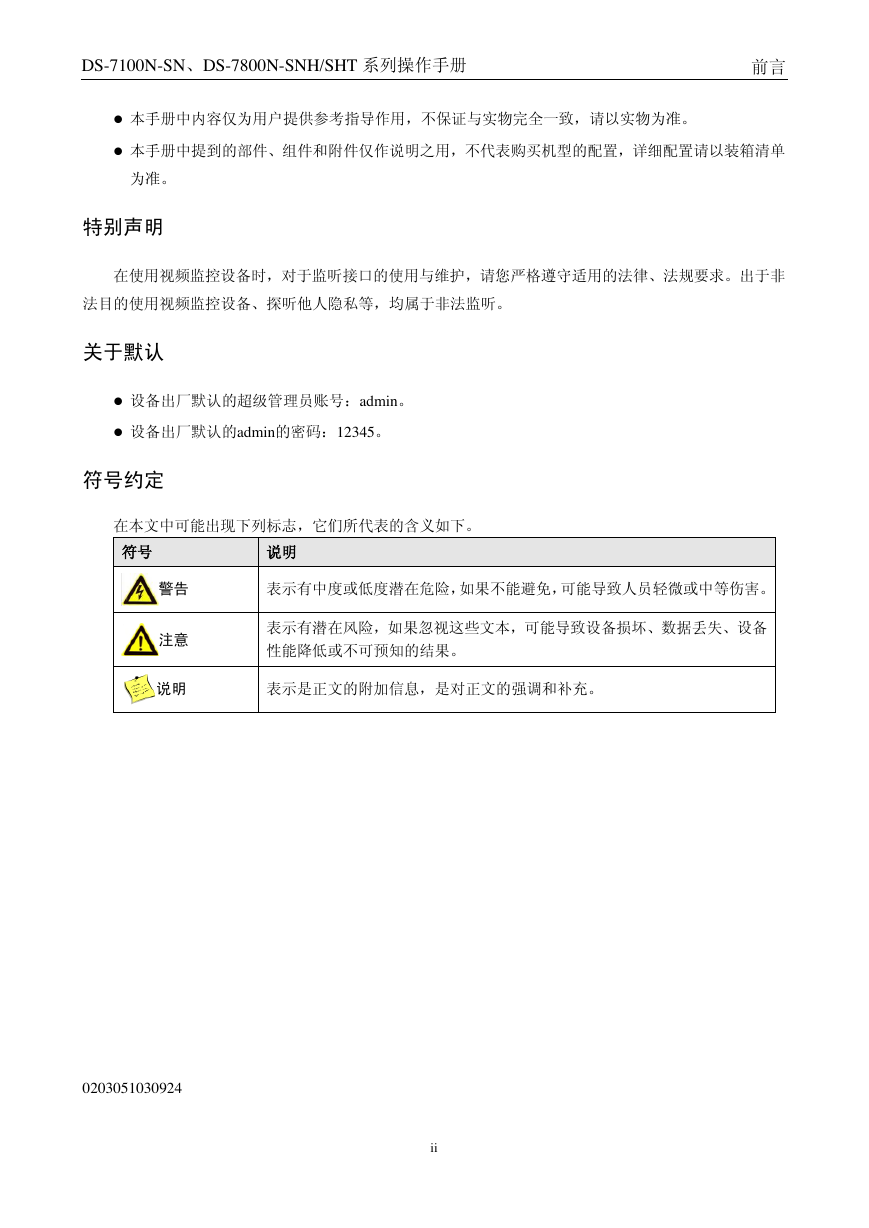

    DS-7100N-SN、DS-7800N-SNH/SHT 系列操作手册 前言  本手册中内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。  本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱清单 为准。 特别声明 在使用视频监控设备时，对于监听接口的使用与维护，请您严格遵守适用的法律、法规要求。出于非 法目的使用视频监控设备、探听他人隐私等，均属于非法监听。 关于默认  设备出厂默认的超级管理员账号：admin。  设备出厂默认的admin的密码：12345。 符号约定 在本文中可能出现下列标志，它们所代表的含义如下。 符号 说明 警告 注意 表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。 表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备 性能降低或不可预知的结果。 说明 表示是正文的附加信息，是对正文的强调和补充。 0203051030924 ii

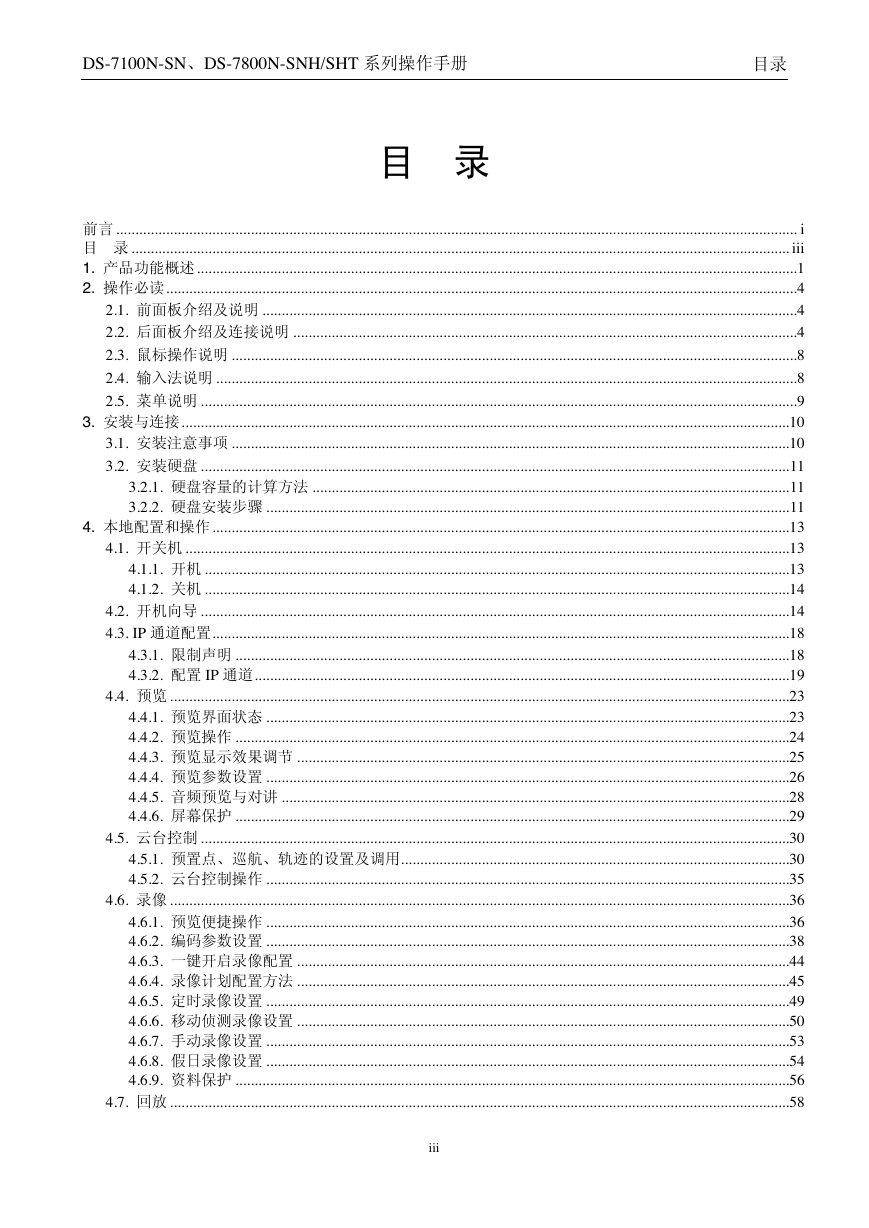

    DS-7100N-SN、DS-7800N-SNH/SHT 系列操作手册 目录 目 录 前言 ................................................................................................................................................................................. i 目 录 ........................................................................................................................................................................... iii 1. 产品功能概述 ............................................................................................................................................................1 2. 操作必读 ....................................................................................................................................................................4 2.1. 前面板介绍及说明 ...........................................................................................................................................4 2.2. 后面板介绍及连接说明 ...................................................................................................................................4 2.3. 鼠标操作说明 ...................................................................................................................................................8 2.4. 输入法说明 .......................................................................................................................................................8 2.5. 菜单说明 ...........................................................................................................................................................9 3. 安装与连接 ..............................................................................................................................................................10 3.1. 安装注意事项 .................................................................................................................................................10 3.2. 安装硬盘 ......................................................................................................................................................... 11 3.2.1. 硬盘容量的计算方法 ............................................................................................................................ 11 3.2.2. 硬盘安装步骤 ........................................................................................................................................ 11 4. 本地配置和操作 ......................................................................................................................................................13 4.1. 开关机 .............................................................................................................................................................13 4.1.1. 开机 ........................................................................................................................................................13 4.1.2. 关机 ........................................................................................................................................................14 4.2. 开机向导 .........................................................................................................................................................14 4.3. IP 通道配置 ......................................................................................................................................................18 4.3.1. 限制声明 ................................................................................................................................................18 4.3.2. 配置 IP 通道 ...........................................................................................................................................19 4.4. 预览 .................................................................................................................................................................23 4.4.1. 预览界面状态 ........................................................................................................................................23 4.4.2. 预览操作 ................................................................................................................................................24 4.4.3. 预览显示效果调节 ................................................................................................................................25 4.4.4. 预览参数设置 ........................................................................................................................................26 4.4.5. 音频预览与对讲 ....................................................................................................................................28 4.4.6. 屏幕保护 ................................................................................................................................................29 4.5. 云台控制 .........................................................................................................................................................30 4.5.1. 预置点、巡航、轨迹的设置及调用.....................................................................................................30 4.5.2. 云台控制操作 ........................................................................................................................................35 4.6. 录像 .................................................................................................................................................................36 4.6.1. 预览便捷操作 ........................................................................................................................................36 4.6.2. 编码参数设置 ........................................................................................................................................38 4.6.3. 一键开启录像配置 ................................................................................................................................44 4.6.4. 录像计划配置方法 ................................................................................................................................45 4.6.5. 定时录像设置 ........................................................................................................................................49 4.6.6. 移动侦测录像设置 ................................................................................................................................50 4.6.7. 手动录像设置 ........................................................................................................................................53 4.6.8. 假日录像设置 ........................................................................................................................................54 4.6.9. 资料保护 ................................................................................................................................................56 4.7. 回放 .................................................................................................................................................................58 iii

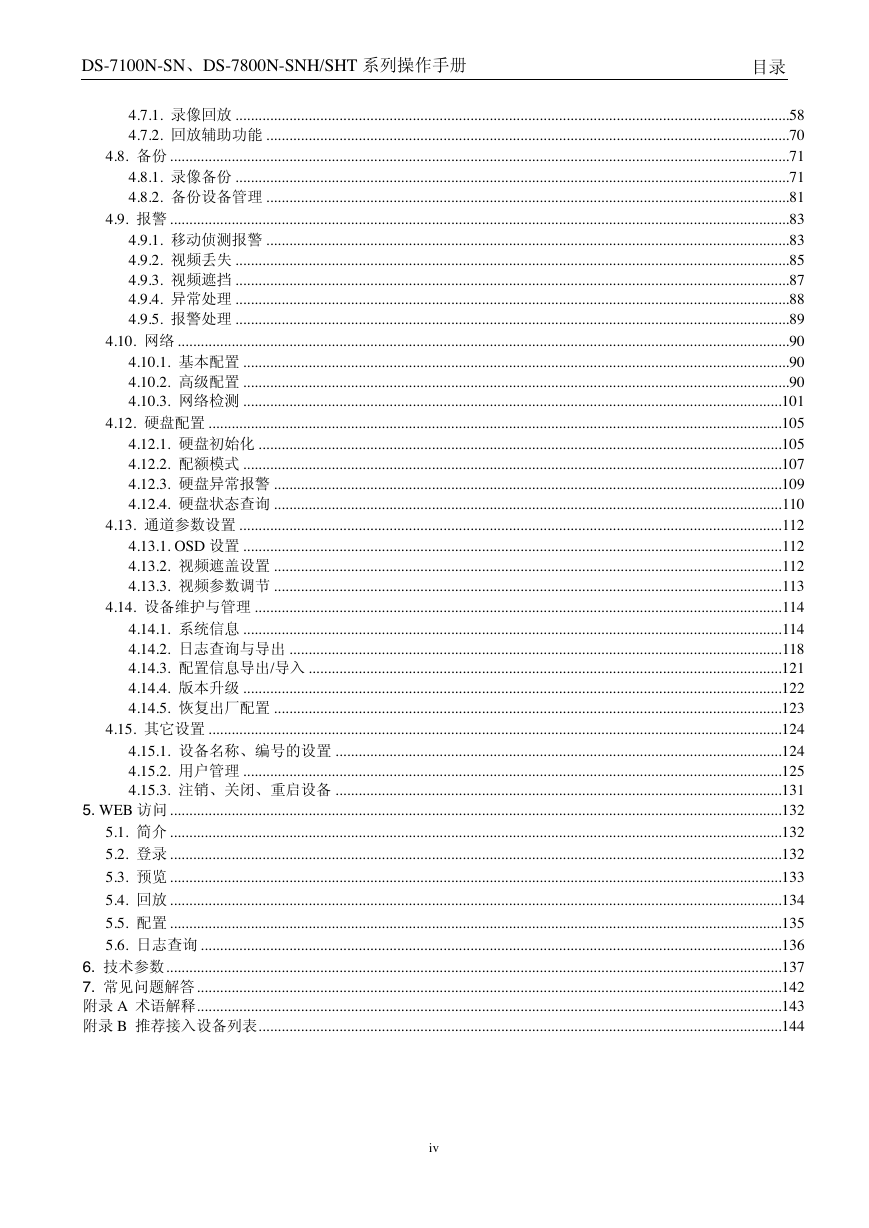

    DS-7100N-SN、DS-7800N-SNH/SHT 系列操作手册 目录 4.7.1. 录像回放 ................................................................................................................................................58 4.7.2. 回放辅助功能 ........................................................................................................................................70 4.8. 备份 .................................................................................................................................................................71 4.8.1. 录像备份 ................................................................................................................................................71 4.8.2. 备份设备管理 ........................................................................................................................................81 4.9. 报警 .................................................................................................................................................................83 4.9.1. 移动侦测报警 ........................................................................................................................................83 4.9.2. 视频丢失 ................................................................................................................................................85 4.9.3. 视频遮挡 ................................................................................................................................................87 4.9.4. 异常处理 ................................................................................................................................................88 4.9.5. 报警处理 ................................................................................................................................................89 4.10. 网络 ...............................................................................................................................................................90 4.10.1. 基本配置 ..............................................................................................................................................90 4.10.2. 高级配置 ..............................................................................................................................................90 4.10.3. 网络检测 ............................................................................................................................................ 101 4.12. 硬盘配置 ..................................................................................................................................................... 105 4.12.1. 硬盘初始化 ........................................................................................................................................ 105 4.12.2. 配额模式 ............................................................................................................................................ 107 4.12.3. 硬盘异常报警 .................................................................................................................................... 109 4.12.4. 硬盘状态查询 .................................................................................................................................... 110 4.13. 通道参数设置 ............................................................................................................................................. 112 4.13.1. OSD 设置 ............................................................................................................................................ 112 4.13.2. 视频遮盖设置 .................................................................................................................................... 112 4.13.3. 视频参数调节 .................................................................................................................................... 113 4.14. 设备维护与管理 ......................................................................................................................................... 114 4.14.1. 系统信息 ............................................................................................................................................ 114 4.14.2. 日志查询与导出 ................................................................................................................................ 118 4.14.3. 配置信息导出/导入 ........................................................................................................................... 121 4.14.4. 版本升级 ............................................................................................................................................ 122 4.14.5. 恢复出厂配置 .................................................................................................................................... 123 4.15. 其它设置 ..................................................................................................................................................... 124 4.15.1. 设备名称、编号的设置 .................................................................................................................... 124 4.15.2. 用户管理 ............................................................................................................................................ 125 4.15.3. 注销、关闭、重启设备 .................................................................................................................... 131 5. WEB 访问 ............................................................................................................................................................... 132 5.1. 简介 ............................................................................................................................................................... 132 5.2. 登录 ............................................................................................................................................................... 132 5.3. 预览 ............................................................................................................................................................... 133 5.4. 回放 ............................................................................................................................................................... 134 5.5. 配置 ............................................................................................................................................................... 135 5.6. 日志查询 ....................................................................................................................................................... 136 6. 技术参数 ................................................................................................................................................................ 137 7. 常见问题解答 ........................................................................................................................................................ 142 附录 A 术语解释 ........................................................................................................................................................ 143 附录 B 推荐接入设备列表 ........................................................................................................................................ 144 iv

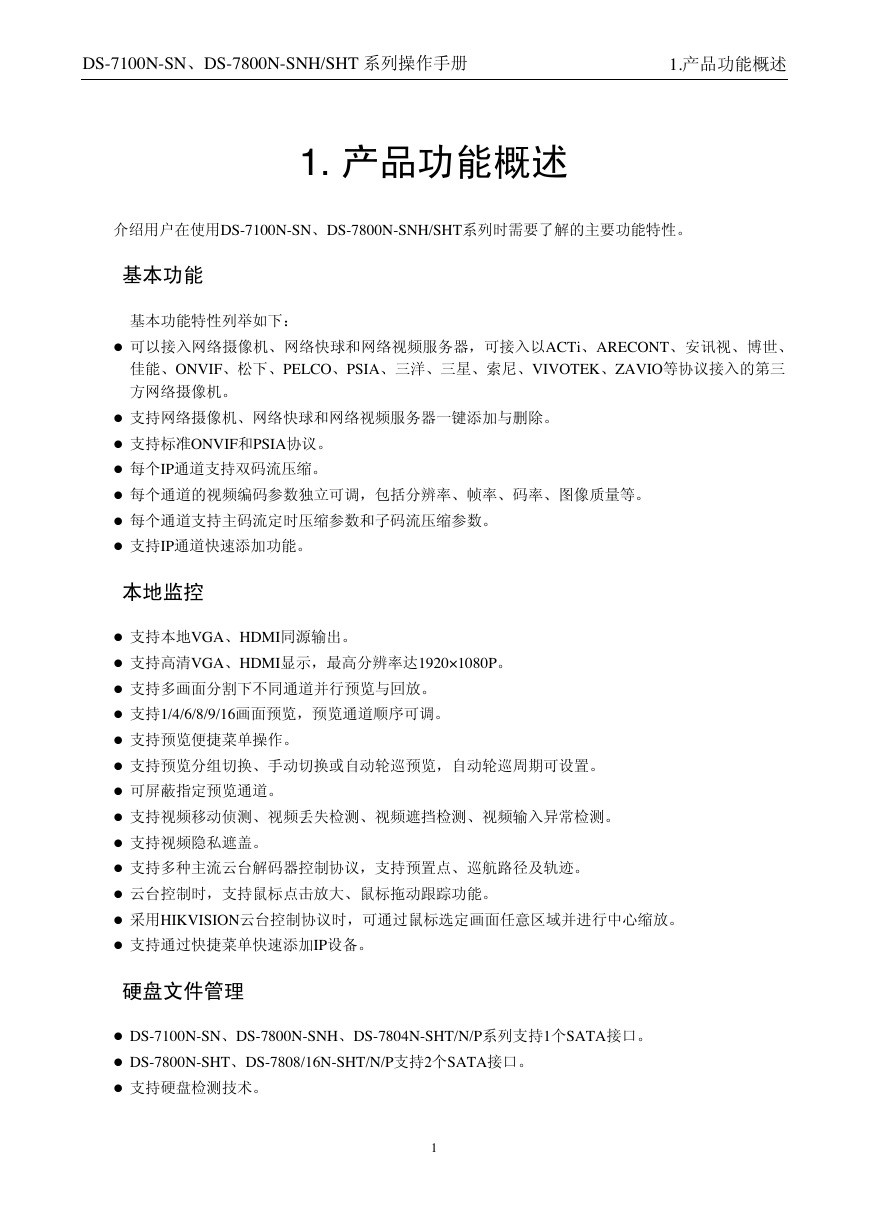

    DS-7100N-SN、DS-7800N-SNH/SHT 系列操作手册 1.产品功能概述 1. 产品功能概述 介绍用户在使用DS-7100N-SN、DS-7800N-SNH/SHT系列时需要了解的主要功能特性。 基本功能 基本功能特性列举如下：  可以接入网络摄像机、网络快球和网络视频服务器，可接入以ACTi、ARECONT、安讯视、博世、 佳能、ONVIF、松下、PELCO、PSIA、三洋、三星、索尼、VIVOTEK、ZAVIO等协议接入的第三 方网络摄像机。  支持网络摄像机、网络快球和网络视频服务器一键添加与删除。  支持标准ONVIF和PSIA协议。  每个IP通道支持双码流压缩。  每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。  每个通道支持主码流定时压缩参数和子码流压缩参数。  支持IP通道快速添加功能。 本地监控  支持本地VGA、HDMI同源输出。  支持高清VGA、HDMI显示，最高分辨率达1920×1080P。  支持多画面分割下不同通道并行预览与回放。  支持1/4/6/8/9/16画面预览，预览通道顺序可调。  支持预览便捷菜单操作。  支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。  可屏蔽指定预览通道。  支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。  支持视频隐私遮盖。  支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。  云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。  采用HIKVISION云台控制协议时，可通过鼠标选定画面任意区域并进行中心缩放。  支持通过快捷菜单快速添加IP设备。 硬盘文件管理  DS-7100N-SN、DS-7800N-SNH、DS-7804N-SHT/N/P系列支持1个SATA接口。  DS-7800N-SHT、DS-7808/16N-SHT/N/P支持2个SATA接口。  支持硬盘检测技术。 1

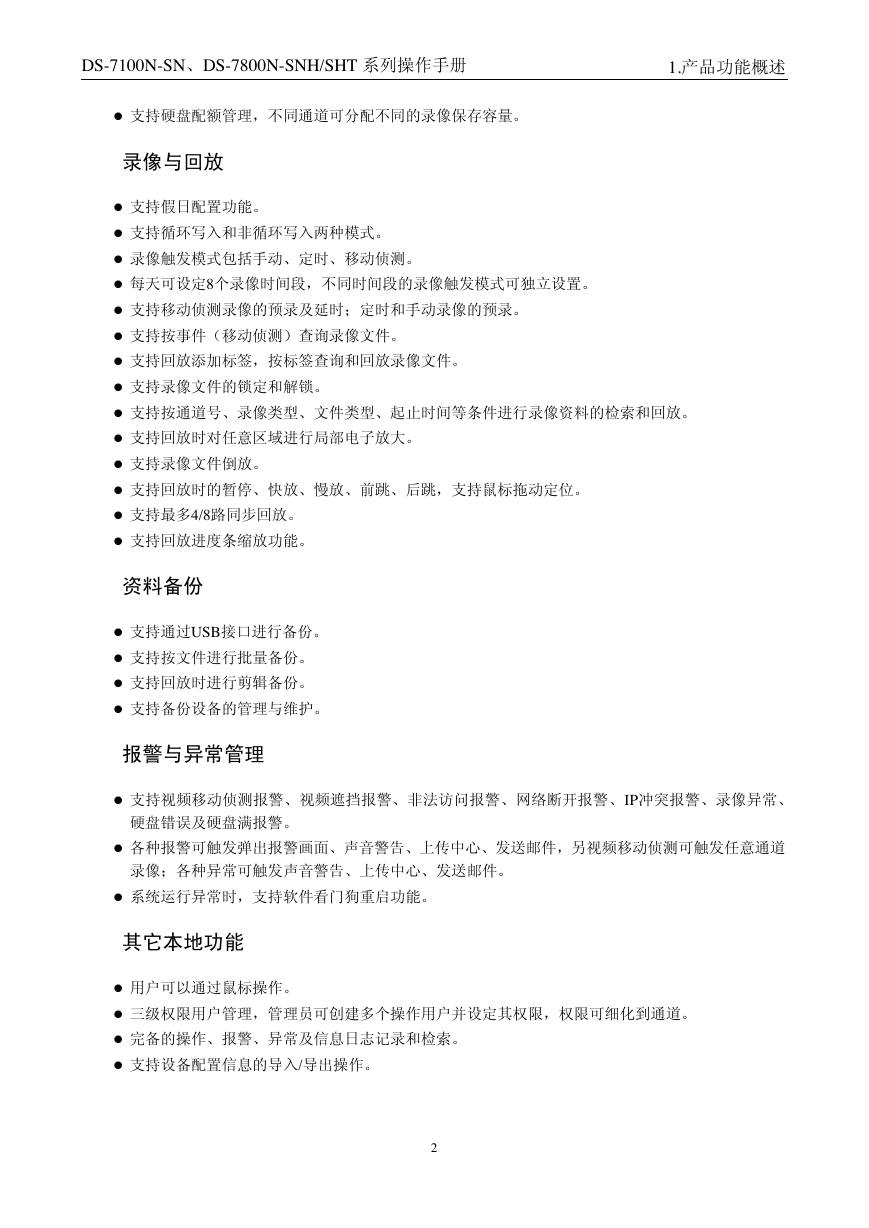

    DS-7100N-SN、DS-7800N-SNH/SHT 系列操作手册  支持硬盘配额管理，不同通道可分配不同的录像保存容量。 1.产品功能概述 录像与回放  支持假日配置功能。  支持循环写入和非循环写入两种模式。  录像触发模式包括手动、定时、移动侦测。  每天可设定8个录像时间段，不同时间段的录像触发模式可独立设置。  支持移动侦测录像的预录及延时；定时和手动录像的预录。  支持按事件（移动侦测）查询录像文件。  支持回放添加标签，按标签查询和回放录像文件。  支持录像文件的锁定和解锁。  支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。  支持回放时对任意区域进行局部电子放大。  支持录像文件倒放。  支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位。  支持最多4/8路同步回放。  支持回放进度条缩放功能。 资料备份  支持通过USB接口进行备份。  支持按文件进行批量备份。  支持回放时进行剪辑备份。  支持备份设备的管理与维护。 报警与异常管理  支持视频移动侦测报警、视频遮挡报警、非法访问报警、网络断开报警、IP冲突报警、录像异常、 硬盘错误及硬盘满报警。  各种报警可触发弹出报警画面、声音警告、上传中心、发送邮件，另视频移动侦测可触发任意通道 录像；各种异常可触发声音警告、上传中心、发送邮件。  系统运行异常时，支持软件看门狗重启功能。 其它本地功能  用户可以通过鼠标操作。  三级权限用户管理，管理员可创建多个操作用户并设定其权限，权限可细化到通道。  完备的操作、报警、异常及信息日志记录和检索。  支持设备配置信息的导入/导出操作。 2

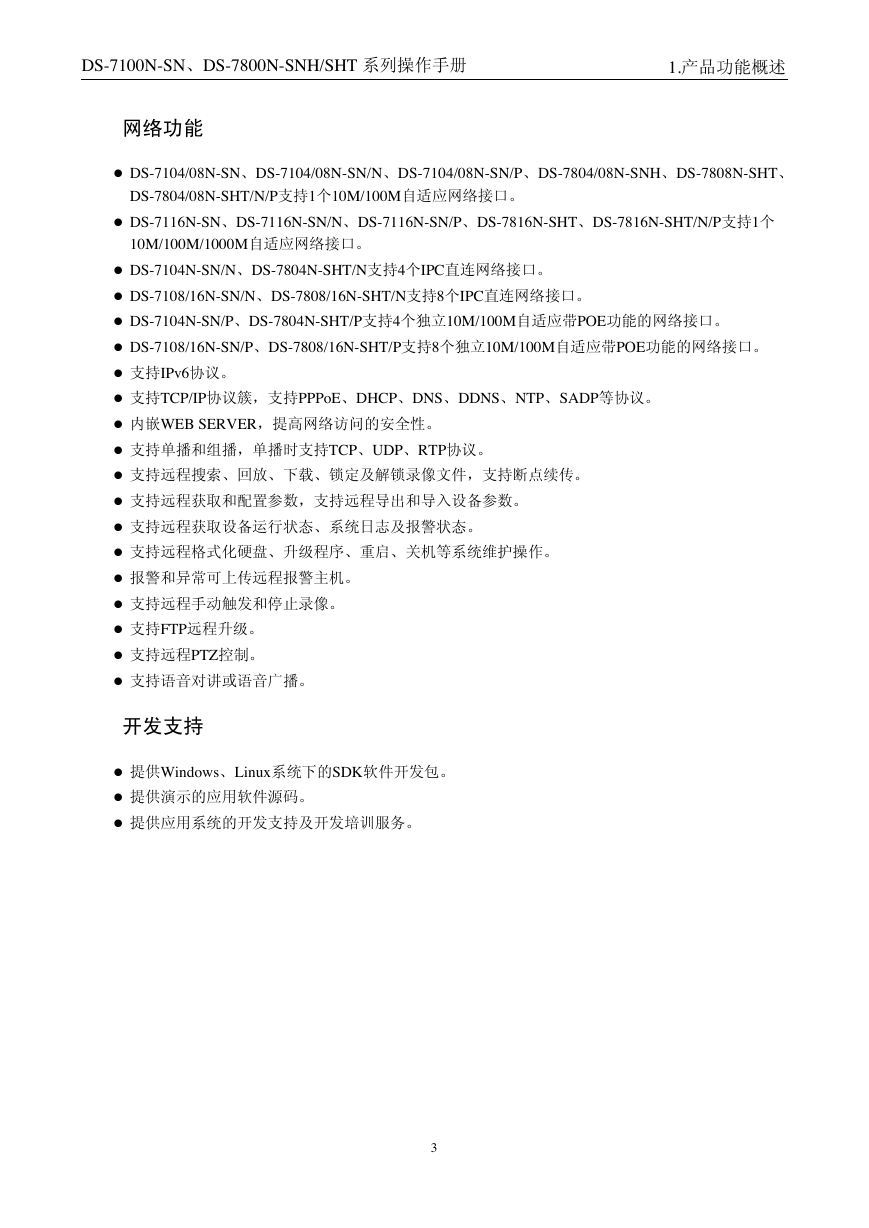

    DS-7100N-SN、DS-7800N-SNH/SHT 系列操作手册 1.产品功能概述 网络功能  DS-7104/08N-SN、DS-7104/08N-SN/N、DS-7104/08N-SN/P、DS-7804/08N-SNH、DS-7808N-SHT、 DS-7804/08N-SHT/N/P支持1个10M/100M自适应网络接口。  DS-7116N-SN、DS-7116N-SN/N、DS-7116N-SN/P、DS-7816N-SHT、DS-7816N-SHT/N/P支持1个 10M/100M/1000M自适应网络接口。  DS-7104N-SN/N、DS-7804N-SHT/N支持4个IPC直连网络接口。  DS-7108/16N-SN/N、DS-7808/16N-SHT/N支持8个IPC直连网络接口。  DS-7104N-SN/P、DS-7804N-SHT/P支持4个独立10M/100M自适应带POE功能的网络接口。  DS-7108/16N-SN/P、DS-7808/16N-SHT/P支持8个独立10M/100M自适应带POE功能的网络接口。  支持IPv6协议。  支持TCP/IP协议簇，支持PPPoE、DHCP、DNS、DDNS、NTP、SADP等协议。  内嵌WEB SERVER，提高网络访问的安全性。  支持单播和组播，单播时支持TCP、UDP、RTP协议。  支持远程搜索、回放、下载、锁定及解锁录像文件，支持断点续传。  支持远程获取和配置参数，支持远程导出和导入设备参数。  支持远程获取设备运行状态、系统日志及报警状态。  支持远程格式化硬盘、升级程序、重启、关机等系统维护操作。  报警和异常可上传远程报警主机。  支持远程手动触发和停止录像。  支持FTP远程升级。  支持远程PTZ控制。  支持语音对讲或语音广播。 开发支持  提供Windows、Linux系统下的SDK软件开发包。  提供演示的应用软件源码。  提供应用系统的开发支持及开发培训服务。 3
