2.4.2 D/A转换器
DAC0832是双列直插式8位D/A转换器。能完成数字量输入到模拟量(电流)输出的转换。图3.5为D
图2-3 DAC0832的引脚图
图2-3中,当ILE为高电平,片选信号 /CS 和写信号 /WR1为低电平时,输入寄存器控制信号为1
3.1 调试环境
3.2 调试过程
当程序下进去时经过初始化,液晶屏的上只显示“wave:”和“f:“,当开关一按一下是此时输出波
正弦波:1—111HZ
方 波:1——3.3KHZ
三角波:1——66HZ
3.3 调试结果
唐山师范学院 题 目 基于单片机的信号发生器的设计 院系名称: 电子信息科学与技术 学 号: 111180241015 摘 要 波形发生器即简易函数信号发生器,是一个能够产生多种波形,如三角波、锯 齿波、方波、正弦波等波形电路。函数信号发生器在电路实验和设备仪器中具有 十分广泛的用途。通过对函数发生器的原理以及构成分析,可设计一个能变换出 1
三角波、锯齿波、方波、正弦波的函数波形发生器。在工业生产和科研中利用函 数信号发生器发出的信号,可以对元器件的性能及参数进行测量,还可以对电工 和电子产品进行指数验证、参数调整及性能鉴定。常用的信号发生器绝大部分是 由模拟电路构成的,当这种模拟信号发生器用于低频信号输出往往需要的 RC 值 很大,这样不仅参数准确度难以保证,而且体积和功耗都很大,而由数字电路构 成的低频信号发生器,虽然其性能好但体积较大,价格较贵,因此,高精度,宽 调幅将成为数字量信号发生器的趋势。 本文介绍的是利用 89C52 单片机和数模转换器件 DAC0832 产生所需不同信号的 低频信号源,其信号幅度和频率都是可以按要求控制的。文中简要介绍了 DAC0832 数模转换器的结构原理和使用方法,89C52 的基础理论,以及与设计电 路有关的各种芯片。文中着重介绍了如何利用单片机控制 D/A 转换器产生上述信 号的硬件电路和软件编程。信号频率幅度也按要求可调。 本设计核心任务是:以 AT89C52 为核心,结合 D/A 转换器和 DAC0832 等器件, 用仿真软件设计硬件电路,用 C 语言编写驱动程序,以实现程序控制产生正弦波、 三角波、方波、三种常用低频信号。可以通过键盘选择波形和输入任意频率值。 关键词: AT89C52 单片机 函数波形发生器 DAC0832 方波 三角波 正 弦波 目 次 1 引言 .................................................................................................................4 2 系统设计 ...........................................................................................................6 2.1 方案 ..............................................................................................................6 2
2.2 器件选择 ......................................................................................................6 2.3 总体系统设计 ..............................................................................................6 2.4 硬件实现及单元电路设计 ..........................................................................7 2.4.1 单片机最小系统设计 ..........................................................................7 2.4.2 D/A 转换器 ..........................................................................................8 2.4.3 运算放大器电路 ..................................................................................10 2.4.4 LED 显示器接口电路 ..........................................................................11 2.4.5 波形产生原理及模块设计 ..................................................................11 2.4.6 显示模块设计 ......................................................................................13 2.4.7 键盘显示模块设计 ..............................................................................14 2.5 软件设计流程 ..............................................................................................14 2.5.1 软件中的重点模块设计 ......................................................................14 3 输出波形种类与频率的测试 ...........................................................................18 3.1 测量仪器及调试说明 ..................................................................................18 3.2 调试过程 ......................................................................................................18 3.3 调试结果 ......................................................................................................22 结论 .........................................................................................................................23 致谢 .........................................................................................................................25 参考文献 .................................................................................................................26 附录 A 源程序..........................................................................................................27 附录 B 仿真图...........................................................................................................34 1 引言 单片机是一种集成在电路芯片,是采用超大规模集成电路技术把具有数 据处理能力的中央处理器 CPU 随机存储器 RAM、只读存储器 ROM、多种 I/O 口和中断系统、定时器/计时器等功能(可能还包括显示驱动电路、脉宽调 3
制电路、模拟多路转换器、A/D 转换器等电路)集成到一块硅片上构成的一 个小而完善的计算机系统。 波形发生器是一种数据信号发生器,在调试硬件时,常常需要加入 一些信号,以观察电路工作是否正常。用一般的信号发生器,不但笨重, 而且只发一些简单的波形,不能满足需要。例如用户要调试串口通信程 序时,就要在计算机上写好一段程序,再用线连接计算机和用户实验板, 如果不正常,不知道是通讯线有问题还是程序有问题。用 E2000/L 的波 形发生器功能,就可以定义串口数据。通过逻辑探勾输出,调试起来简 单快捷。 基于单片机的简易波形发生器是一种常用的信号源,它广泛地应用在电 子技术实验、自动控制系统和其他科研领域。 目前, 简易波形发生器的构成方法有很多,例如采用DDS(Direct2Digital Synthesis)型的任意波发生器、采用专用的信号发生芯片MAX038以及传统的 AWG 。本设计源于2007年全国大学生电子制做大赛,通过分析比较后采用传 统的方法来实现多功能波形发生器。借助高性能单片机运算速度高,系统集 成度强的优势,设计的这种信号发生器,比以前的数字式信号发生器具有硬 件简单,理解及实现起来较容易,该方案的设计思路较为清晰,且容易对频率 和幅值进行控制等优点。 低频信号发生器采用单片机波形合成发生器产生高精度,低失真的 正弦波电压,可用于校验频率继电器,同步继电器等,也可作为低频变 频电源使用。 以单片机为核心设计了一个低频函数信号发生器。信号发生器采用 数字波形合成技术,通过硬件电路和软件程序相结合,可输出自定义波 形,如正弦波、方波、三角波及其他任意波形。波形的频率和幅度在一 定范围内可任意改变。介绍了波形的生成原理、硬件电路和软件部分的 4

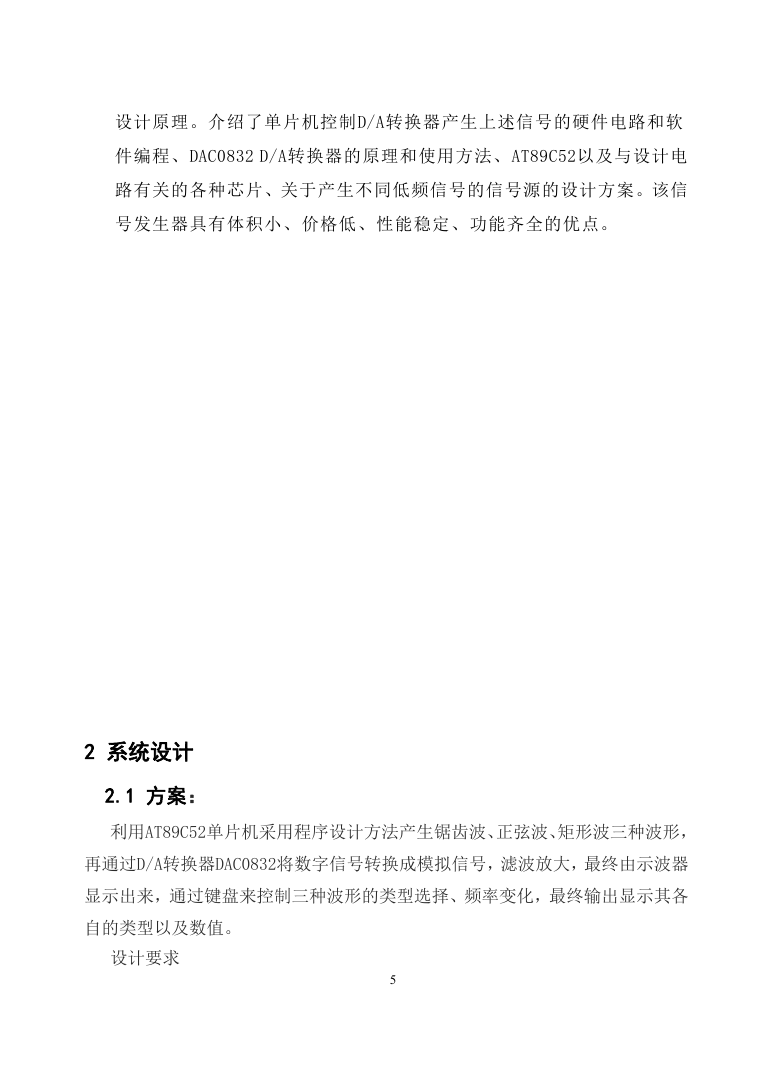

设计原理。介绍了单片机控制D/A转换器产生上述信号的硬件电路和软 件编程、DAC0832 D/A转换器的原理和使用方法、AT89C52以及与设计电 路有关的各种芯片、关于产生不同低频信号的信号源的设计方案。该信 号发生器具有体积小、价格低、性能稳定、功能齐全的优点。 2 系统设计 2.1 方案: 利用AT89C52单片机采用程序设计方法产生锯齿波、正弦波、矩形波三种波形, 再通过D/A转换器DAC0832将数字信号转换成模拟信号,滤波放大,最终由示波器 显示出来,通过键盘来控制三种波形的类型选择、频率变化,最终输出显示其各 自的类型以及数值。 设计要求 5
1) 、利用单片机采用软件设计方法产生三种波形 2)、三种波形可通过键盘选择 3)、波形频率可调 4)、需显示波形的种类及其频率 2.2 器件选择 1、通过单片机控制 D/A,输出三种波形。 2、AT89C52 单片机是一种高性能 8 位单片微型计算机。它把构成计算机 的中央处理器 CPU、存储器、寄存器、I/O 接口制作在一块集成电路芯片中,从 而构成较为完整的计算机、而且其价格便宜。 3、采用 LCD 液晶显示器 1602。其功率小,效果明显,显示编程容易控制, 可以显示字母。 2.3 总体系统设计 该系统采用单片机作为数据处理及控制核心,由单片机完成人机界面、系统 控制、信号的采集分析以及信号的处理和变换,采用按键输入,利用液晶显示电 路输出数字显示的方案。将设计任务分解为按键电路、液晶显示电路等模块。图 D/A0832 放大 2-1 为系统的总体框图 输出 显示 主控芯片 AT89C52 键盘 6
图 2-1 总体方框图 2.4 硬件实现及单元电路设计 2.4.1 单片机最小系统的设计 89C52 是片内有 ROM/EPROM 的单片机,因此,这种芯片构成的最小系统简 单﹑可靠。用 89C52 单片机构成最小应用系统时,只要将单片机接上时钟电路和 复位电路即可,如图 89C51 单片机最小系统所示。由于集成度的限制,最小应用 系统只能用作一些小型的控制单元。其应用特点: (1) 有可供用户使用的大量 I/O 口线。 (2) 内部存储器容量有限。 (3) 应用系统开发具有特殊性。 标准的 52 为 8K 程序空间,128 字节的 RAM,32 条端口,5 个中断,2 个定 时/计数器,12 个时钟周期执行一条基本指令,最长的除法为 48 个周期。52 为 8K 程序空间,256 字节的 RAM,32 条端口,6 个中断,3 个定时/计数器。 7
图 2-2 AT89C52 单片机最小系统 2.4.2 D/A 转换器 DAC0832 是双列直插式 8 位 D/A 转换器。能完成数字量输入到模拟量(电流) 输出的转换。图 3.5 为 DAC0832 的引脚图。其主要参数如下:分辨率为 8 位,转 换时间为 1μs,满量程误差为±1LSB,参考电压(+10/span>-10)V,供电电源为 (+5~+15)V,逻辑电平输入与 TTL 兼容。从图 3-1 中可见,在 DAC0832 中有两级 锁存器,第一级锁存器称为输入寄存器,它的允许锁存信号为 ILE,第二级锁存 器称为 DAC 寄存器,它的锁存信号也称为通道控制信号 /XFER。 8
