企业设备管理系统开发需求分析说明书学号姓名所完成的任务成绩 1,2,5,6 3,5 4,5 5 6 7,8 年月日

需求分析说明书 1 1．引言 1.1 编写目的设备管理系统是一个以设备为中心，对设备从统计到报废的一个全生命周期中所发生的各种事件进行跟踪的一个管理信息系统。系统可以为企业提供一个简便实用的管理平台，将设备全生命周期的管理工作信息化，有效地进行设备管理工作，以提高设备生命周期的利润率，直接为企业创造价值。设计优良的设备管理系统，实现安全性和高质量，防止故障发生，从而使企业达到降低成本和全面生产效率的提高。 1.2 背景  企业设备管理系统开发  任务提出者：开发者：用户：企业及工厂  设备管理系统要实现对设备的管理要求，包括：录入、浏览、删除、修改、检索和统计等。不同的企业只需要对其稍作修改即可开发出符合本企业要求的设备管理系统 1.3 定义在本系统中涉及到的技术及编程语言有 ASP.NET、C#、javascript，这里主要介绍一下 C#。 C#是一种简单、现代、面向对象和类型安全的编程语言，由 C 和 C++发展而来。C#牢固地植根于 C 和 C++语言族谱中，并且会很快被 C 和 C++程序员所熟悉。C#的目标在于把 Visual Basic 的高生产力和 C++本身的能力结合起来。C# 作为 Microsoft Visual Studio 7.0 的一部分提供给用户。除了 C#以外，Visual Studio 还支持 Visual Basic、Visual C++和描述语言 VBScript 和 Javascript。所有这些语言都提供对 Microsoft .NET 平台的访问能力，它包括一个通用的执行引擎和一个丰富的类库。Microsoft .NET 平台定义了一个“通用语言子集”(CLS)，是一种混合语言，它可以增强 CLS 兼容语言和类库间的无缝协同工作能力。对于 C#开发者，这意味着既是 C#是一种新的语言，它已经可以对用老牌工具如 Visual Basic 和

需求分析说明书 2 Visual C++使用的丰富类库进行完全访问。C#自己并没有包含一个类库。 2．任务概述 2.1 目标为了适应变化的形势获得竞争优势，企业要不断引进新的技术和管理手段，而稳定可靠的生产设备永远是企业现代化生产的基础保证。目前，设备管理多采用传统的人工管理方式。即在设备采购进来后，将设备的基本情况和相关信息登记存档。此后必须经常性地维护设备跟踪信息，如设备位置变迁、维修情况、报废处理、设备当前运行状态等。随着时代发展，设备种类越来越多，设备管理及维护量越来越多，设备管理及维护工作量大，牵涉面广，传统的人工管理方式已经越来越不适应现代化设备管理要求。针对该现象，开发一个灵活、通用适合的设备管理的信息系统，就显得十分重要。其可对设备进行统计及管理工作，提高办公效率和可靠性，减少工作人员的劳动强度，减少办公耗材，提高设备的现代化管理水平。 2.2 用户的特点用户只需一个浏览器进行工作，实行客户端的零安装和零维护，并支持远程办公和不间断服务。 3．功能需求分析主要完成的功能有：组织结构管理；人员管理；权限管理；设备类别管理；设备种类管理；维护设备管理；维护维修记录；维护调拨记录；维护报表记录；设备统计查询；设备维修统计查询；设备调拨统计查询；报废设备统计查询；查询结果导出到 Excel 表格等。根据功能的不同可以把设备管理系统主要分为设备管理，系统管理，设备统计查询这三个部分。 1）设备管理：主要面向的人员是超级管理员和管理员。主要用于录入设备记录、维护设备记录、维护维修记录、维护调拨记录、维护报废记录。其主要的操作也就是这些信息的添加、删除、修改的等，以维持系统的正常运行。

需求分析说明书 3 2）系统管理：主要面向的人员也是超级管理员和管理员。主要用于组织结构管理、设备类别管理、设备种类管理和人员管理。主要操作也同设备管理即信息的添加、删除、修改等。 3）设备统计查询：这一项是针对全体用户，主要用设备统计查询、维修统计查询、调拨统计查询、报废统计查询。这一项也是对设备管理的信息存储。属于只读型。除了以上三项，整个系统还包括登陆管理，即根据不同人员的身份合法性认证，使其进行相应的操作。人员分普通用户、管理员和超级管理员。管理员、普通用户均隶属于各个部门。普通用户只能查询本部门的设备相关信息；管理员只能管理及查询本部门的设备相关信息；超级管理员可以管理及查询所有设备相关信息。每个人员都可以对自己的密码进行修改。 4．性能需求分析本系统可以实现许多性能特性，如：实用性、灵活性、可扩展性、易维护性、可靠性等等。 4.1 实用性实用性是衡量一个应用系统好坏的重要指标。是否与业务紧密结合，是否具有严格的业务针对性，是系统成败的关键。本系统是在对日常设备管理工作进行详细的调查之后实现的，实现的各项功能应该十分贴合设备管理流程，具有很强的实用性。完全控制式的页面布局，使得设备的录入工作更简便；许多选项包括类别、来源部门等只需要单击鼠标就可以完成；另外，跟踪出现的提示信息也让用户随时清楚自己的操作情况。对设备的处理将立即在主页的对应栏目显示出来，达到“即时发布、即时见效”的功能。 4.2 灵活性本系统提供了灵活的查询模块可将设备的基本情况、配置情况、维修升级档案、设备调拨、报废记录等信息灵活组合条件，进行组合查询，达到提高查询效率、界面直观的效果。

需求分析说明书 4 同时还可以根据用户需要定制查询结果，并将查询结果以 Excel 表格导出打印。 4.3 扩展性随着系统应用的普及和推广，系统功能的扩展将是不可避免的，因此，提高系统的可扩展性、可维护性是提高整个系统性能的必然要求。本系统采用模块化的设计思想，在结构上具有良好的可伸缩性，使用者可根据实际业务需要扩展模块。 4.4 易维护性本系统采用多层架构设计，使系统结构更清楚，分工更明确，有利于后期的维护。 4.5 安全保密性整体的系统安全性是本系统中必须考虑的重点要求。在该系统设计中，安全、可靠将作为第一要素。同时，利用细分的权限管理，拒绝非法用户进入系统和合法用户的越权操作，避免系统遭到恶意破坏，防止系统数据被窃取和篡改。此外，还有良好的用户身份认证体制和灵活的密码更改模块；用户权限也可以通过管理员灵活修改。 4.6 可靠性社会向信息时代迅速发展的同时也有潜在危机，即对信息技术的依赖程度越高，系统失效可能造成的危害和影响也就越大。因此，采用良好的操作系统和数据库，确保数据的一致性和完整性，并使系统免受病毒感染，确保系统运行的可靠性具有重要意义。 4.7 经济性本系统可对设备进行统计及管理工作，提高办公效率，减少工作人员的劳动强度，减少办公耗材，提高设备的现代化管理水平。 4.8 稳定性除了具备以上几点特性，系统还应具备长期持续稳定工作的能力。

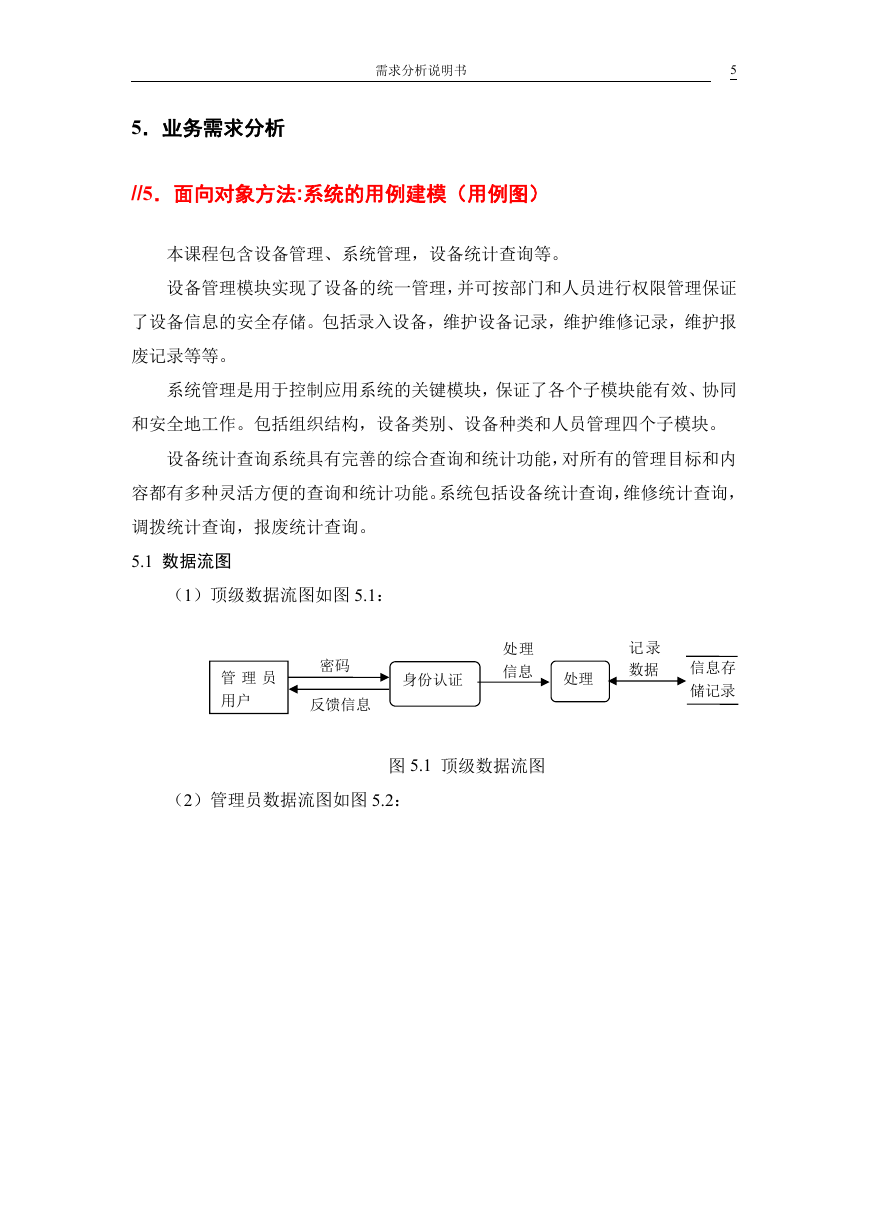

需求分析说明书 5 5．业务需求分析 //5．面向对象方法:系统的用例建模（用例图）本课程包含设备管理、系统管理，设备统计查询等。设备管理模块实现了设备的统一管理，并可按部门和人员进行权限管理保证了设备信息的安全存储。包括录入设备，维护设备记录，维护维修记录，维护报废记录等等。系统管理是用于控制应用系统的关键模块，保证了各个子模块能有效、协同和安全地工作。包括组织结构，设备类别、设备种类和人员管理四个子模块。设备统计查询系统具有完善的综合查询和统计功能，对所有的管理目标和内容都有多种灵活方便的查询和统计功能。系统包括设备统计查询，维修统计查询，调拨统计查询，报废统计查询。 5.1 数据流图（1）顶级数据流图如图 5.1：管理员用户密码反馈信息身份认证处理信息处理记录数据信息存储记录（2）管理员数据流图如图 5.2：图 5.1 顶级数据流图

需求分析说明书 6 用户密码更改密码管理员密码反馈信息身份认密码修改设备统计信息用户交互界面要管理的信息操作处理系统管理系统信要查询的信息维护信息查询设备信息记录操作后信息维护信息设备信息反馈图 5.2 管理员数据流图（3）一般用户数据流图如图 5.3：用户密码更改密码口令修改一般用户密码反馈信息身份认证用户交互界面查询信息设备查询设备统计信息

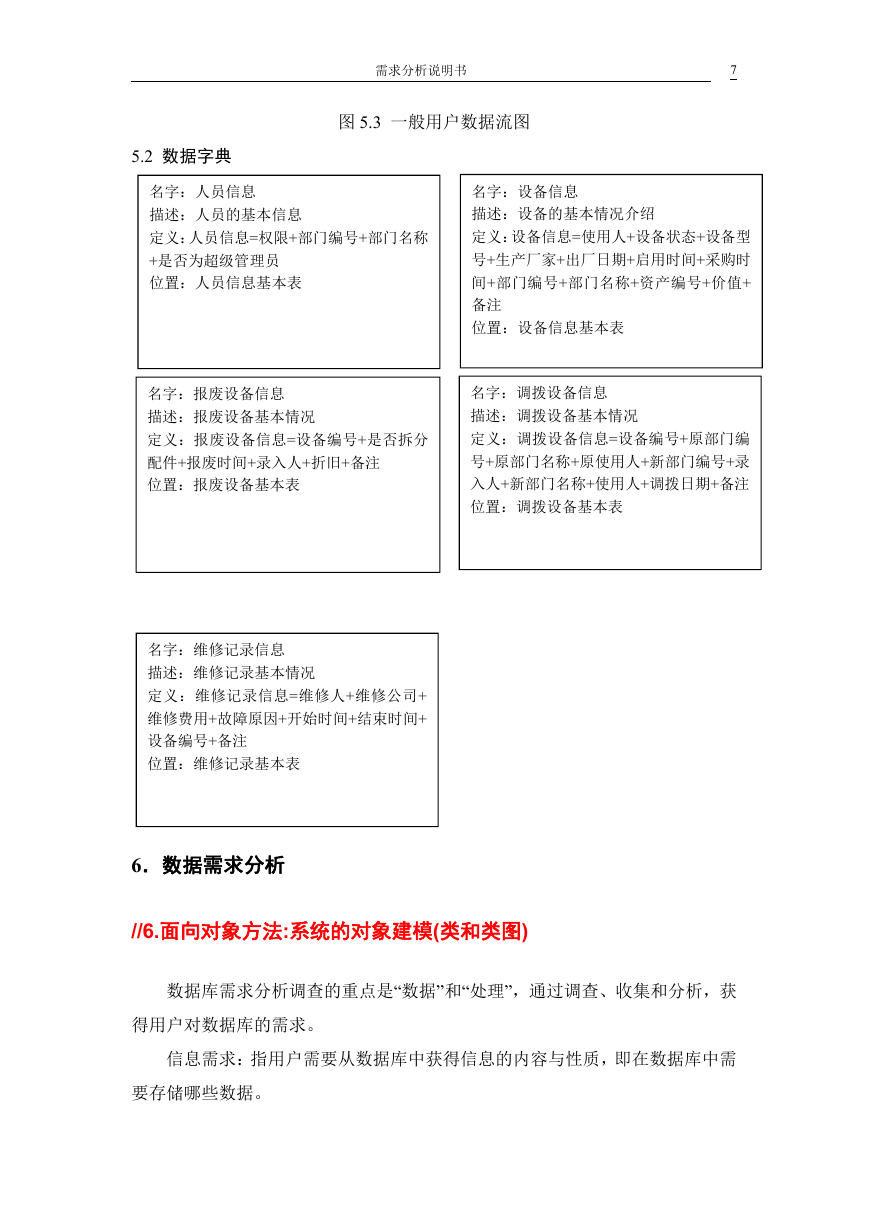

需求分析说明书 7 图 5.3 一般用户数据流图 5.2 数据字典名字：人员信息描述：人员的基本信息定义：人员信息=权限+部门编号+部门名称 +是否为超级管理员位置：人员信息基本表名字：设备信息描述：设备的基本情况介绍定义：设备信息=使用人+设备状态+设备型号+生产厂家+出厂日期+启用时间+采购时间+部门编号+部门名称+资产编号+价值+ 备注位置：设备信息基本表名字：报废设备信息描述：报废设备基本情况定义：报废设备信息=设备编号+是否拆分配件+报废时间+录入人+折旧+备注位置：报废设备基本表名字：调拨设备信息描述：调拨设备基本情况定义：调拨设备信息=设备编号+原部门编号+原部门名称+原使用人+新部门编号+录入人+新部门名称+使用人+调拨日期+备注位置：调拨设备基本表名字：维修记录信息描述：维修记录基本情况定义：维修记录信息=维修人+维修公司+ 维修费用+故障原因+开始时间+结束时间+ 设备编号+备注位置：维修记录基本表 6．数据需求分析 //6.面向对象方法:系统的对象建模(类和类图) 数据库需求分析调查的重点是“数据”和“处理”，通过调查、收集和分析，获得用户对数据库的需求。信息需求：指用户需要从数据库中获得信息的内容与性质，即在数据库中需要存储哪些数据。
