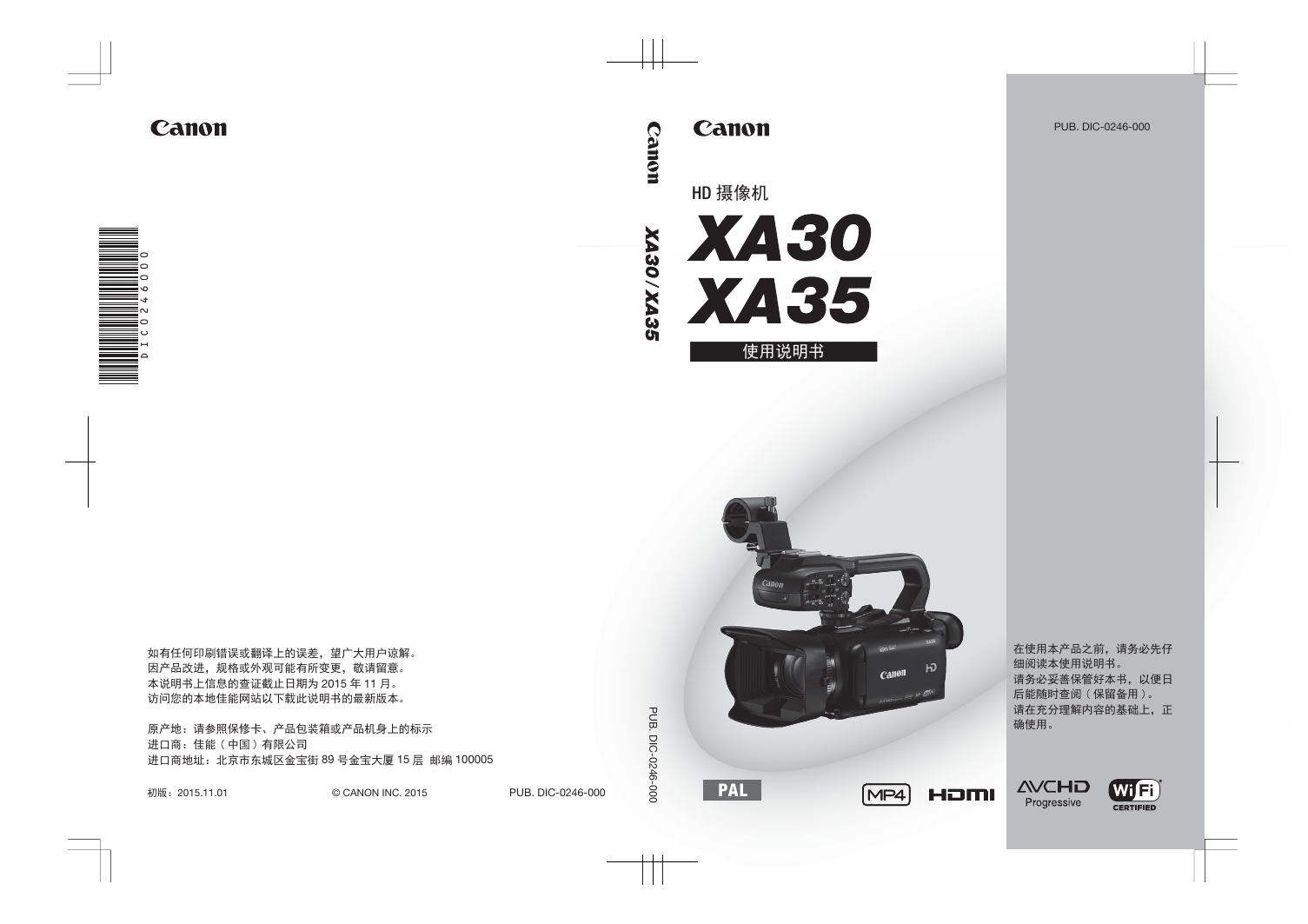

佳能数码摄像机-XA30说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：7.01M 资料格式：pdf 举报版权申诉

第1页 / 共186页

第2页 / 共186页

第3页 / 共186页

第4页 / 共186页

第5页 / 共186页

第6页 / 共186页

第7页 / 共186页

第8页 / 共186页

1. 说明

关于本说明书

本说明书使用的约定

随附的附件

部件名称

2. 准备工作

安装铁氧体磁心

为电池充电

摄像机准备工作

安装麦克风支架装置

安装手柄装置

使用遮光罩和镜头盖

使用寻像器

调节OLED显示屏

握带和腕带

无线遥控器

使用三脚架

摄像机的基本操作

开启和关闭摄像机

设置拍摄模式

使用触摸屏

使用 FUNC.按钮和操纵杆

使用菜单

初次设置

设置日期和时间

更改时区

使用存储卡

摄像机兼容的存储卡

插入和取出存储卡

初始化存储卡

选择用于记录的存储卡

选择影片格式(AVCHD/MP4)

3. 记录

记录影片和照片

准备记录

在AUTO模式下记录

在M(手动)模式下记录

查看最新记录的场景

选择记录模式(视频质量)

同步记录和自动继续记录

选择帧频

慢动作及快动作记录

CINEMA模式和电影效果滤镜

对焦调节

手动对焦

自动对焦

面部优先与追踪

变焦

使用对焦/变焦环

使用变焦杆或无线遥控器

使用触摸屏上的变焦控件

柔和变焦控制

数码长焦附加镜

高级影像稳定

自动增益控制(AGC)限制

自动曝光记录程序

曝光调整

使用手动曝光记录程序

曝光补偿

白平衡

特殊场景记录程序

效果和其他图像效果

选择效果

调整图像设置

设置时间码

选择运行模式

设置用户数据

记录音频

将音频记录到声道1(CH1)

将外部麦克风或外部音频输入源连接至摄像机

使用内置麦克风或连接到MIC端子的外部麦克风

音频场景和其他音频设置

音频记录电平

防风(内置麦克风)

麦克风衰减(内置麦克风)

音频均衡器(内置麦克风)

麦克风指向性(内置麦克风)

切换输入(MIC端子)

麦克风衰减(MIC端子)

低截滤波器(MIC端子)

使用线路输入或连接到INPUT端子的外部麦克风

将音频记录到声道2(CH2)

音频记录电平(INPUT端子)

调整麦克风的灵敏度(INPUT端子)

启用麦克风衰减(INPUT端子)

使用耳机

彩条/音频参考信号

记录彩条

记录音频参考信号

视频快照

预录制

屏幕显示和数据码

红外线记录

启用红外线模式

使用GP-E2 GPS接收器

4. 用户自定义

CUSTOM转盘和按钮

可指定任务按钮

更改已分配的功能

使用可指定任务按钮

保存和载入菜单设置

将菜单设置保存至存储卡

从存储卡加载菜单设置

5. 播放

播放视频

调整音量

显示场景信息

在影片播放期间捕捉照片

删除场景

删除单个场景

从索引屏幕中删除场景

分割场景

裁剪场景

6. 外部连接

连接至外部监视器

连接图

XA35选择输出端子

XA35使用HD/SD-SDI端子

使用HDMI OUT端子

使用AV OUT端子

音频输出

将所监控的视频与音频同步

选择音频声道

7. 照片

查看照片

图像跳转功能

删除照片

删除单张照片

从索引屏幕中删除照片

8. 保存/共享记录

将影片保存至计算机

将影片传输至计算机

在存储卡之间复制记录

从影片索引屏幕复制场景

复制单张照片

从索引屏幕复制照片

将影片转换为MP4格式

将记录复制到外部录像机

采用高清晰度

采用标准清晰度

9. Wi-Fi功能

Wi-Fi简介

通过浏览器远程应用程序遥控操作

设置摄像机的密码

遥控操作摄像机

浏览器远程屏幕控件和显示

使用浏览器远程进行遥控操作

通过浏览器播放：在iOS或Android设备上使用网络浏览器查看记录

上传记录到iOS设备

在计算机上播放

将文件传输至计算机或FTP服务器

使用访问点进行Wi-Fi连接

Wi-Fi Protected Setup(WPS，Wi-Fi保护设置)

搜索访问点

手动设置

查看和更改Wi-Fi设置

10.其他信息

附录：菜单选项列表

FUNC.面板

设置菜单

附录：屏幕图标和显示

故障排除

提示信息列表

Wi-Fi功能提示信息列表

使用注意事项

摄像机

电池

存储卡

内置可充电式锂电池

钮扣式锂电池

处理

维修/其他

清洁

结露

在国外使用摄像机

可选附件

规格

参考表

充电、记录及播放时间

索引

0 0 0 6 4 2 0 C I D PUB. DIC-0246-000 HD 2015 11 89 15 100005 2015.11.01 © CANON INC. 2015 PUB. DIC-0246-000 P U B . I D C - 0 2 4 6 - 0 0 0 PAL

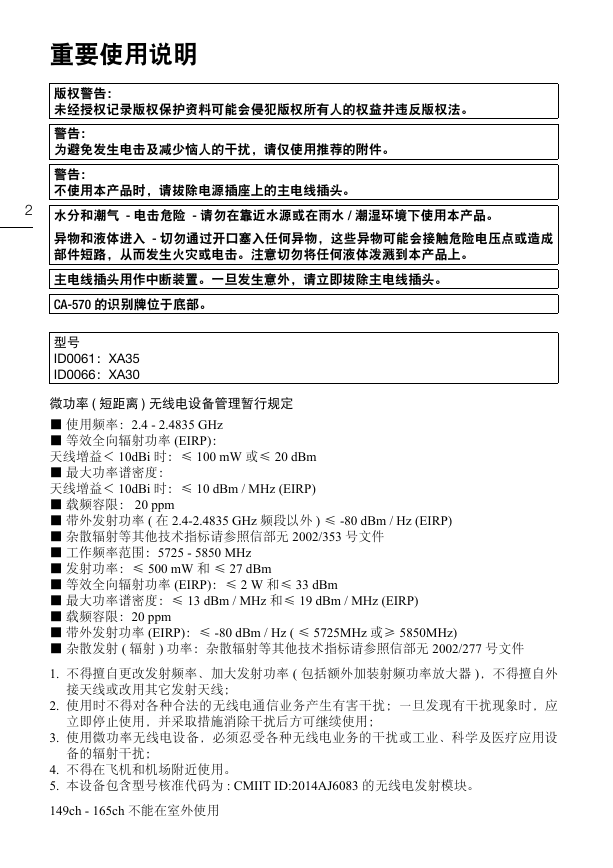

?? 重要使用说明版权警告：未经授权记录版权保护资料可能会侵犯版权所有人的权益并违反版权法。警告：为避免发生电击及减少恼人的干扰，请仅使用推荐的附件。警告：不使用本产品时，请拔除电源插座上的主电线插头。 2 水分和潮气 - 电击危险 - 请勿在靠近水源或在雨水 / 潮湿环境下使用本产品。异物和液体进入 - 切勿通过开口塞入任何异物，这些异物可能会接触危险电压点或造成部件短路，从而发生火灾或电击。注意切勿将任何液体泼溅到本产品上。主电线插头用作中断装置。一旦发生意外，请立即拔除主电线插头。 CA-570 的识别牌位于底部。型号 ID0061：XA35 ID0066：XA30 微功率 ( 短距离 ) 无线电设备管理暂行规定 ■ 使用频率：2.4 - 2.4835 GHz ■ 等效全向辐射功率 (EIRP)：天线增益＜ 10dBi 时：≤ 100 mW 或≤ 20 dBm ■ 最大功率谱密度：天线增益＜ 10dBi 时：≤ 10 dBm / MHz (EIRP) ■ 载频容限： 20 ppm ■ 带外发射功率 ( 在 2.4-2.4835 GHz 频段以外 ) ≤ -80 dBm / Hz (EIRP) ■ 杂散辐射等其他技术指标请参照信部无 2002/353 号文件 ■ 工作频率范围：5725 - 5850 MHz ■ 发射功率：≤ 500 mW 和 ≤ 27 dBm ■ 等效全向辐射功率 (EIRP)：≤ 2 W 和≤ 33 dBm ■ 最大功率谱密度：≤ 13 dBm / MHz 和≤ 19 dBm / MHz (EIRP) ■ 载频容限：20 ppm ■ 带外发射功率 (EIRP)：≤ -80 dBm / Hz ( ≤ 5725MHz 或≥ 5850MHz) ■ 杂散发射 ( 辐射 ) 功率：杂散辐射等其他技术指标请参照信部无 2002/277 号文件 1. 不得擅自更改发射频率、加大发射功率 ( 包括额外加装射频功率放大器 )，不得擅自外接天线或改用其它发射天线； 2. 使用时不得对各种合法的无线电通信业务产生有害干扰；一旦发现有干扰现象时，应立即停止使用，并采取措施消除干扰后方可继续使用； 3. 使用微功率无线电设备，必须忍受各种无线电业务的干扰或工业、科学及医疗应用设备的辐射干扰； 4. 不得在飞机和机场附近使用。 5. 本设备包含型号核准代码为 : CMIIT ID:2014AJ6083 的无线电发射模块。 149ch - 165ch 不能在室外使用

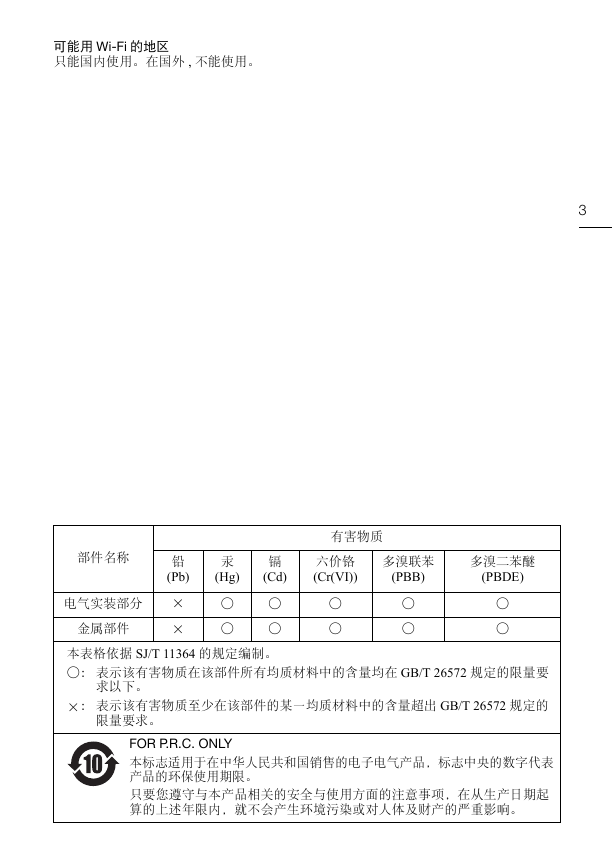

可能用 Wi-Fi 的地区只能国内使用。在国外 , 不能使用。 3 部件名称铅 (Pb) 电气实装部分 × 汞 (Hg) ○ 镉 (Cd) ○ 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) ○ ○ ○ 有害物质 × ○ 金属部件 ○ 本表格依据 SJ/T 11364 的规定编制。 ○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要 ○ ○ ○ 求以下。 ×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。 FOR P.R.C. ONLY 本标志适用于在中华人民共和国销售的电子电气产品，标志中央的数字代表产品的环保使用期限。只要您遵守与本产品相关的安全与使用方面的注意事项，在从生产日期起算的上述年限内，就不会产生环境污染或对人体及财产的严重影响。

4 商标声明 • SD、 SDHC 和 SDXC 徽标是 SD-3C, LLC 的商标。 Microsoft和Windows是微软公司(Microsoft Corporation)在美国和/或其他国家(地区)的 App Store、iPad、iPhone、iPod、iTunes 和 Mac OS 是苹果公司 (Apple Inc.) 在美国和其商标或注册商标。他国家 ( 地区 ) 注册的商标。 HDMI、HDMI 徽标和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 在美国和其他国家 ( 地区 ) 的商标或注册商标。 “AVCHD”、“AVCHD Progressive”和 “AVCHD Progressive”徽标是松下电器 (Panasonic Corporation) 和索尼 (Sony Corporation) 的商标。由 Dolby Laboratories 授权制造。 “杜比”、“Dolby”和双 D 标志是 Dolby Laboratories 的商标。 Google、 Android、 Google Play 是 Google Inc. 的商标。 IOS 是 Cisco 在美国和其他国家 ( 或地区 ) 的商标或注册商标，许可使用。 Wi-Fi 是 Wi-Fi 联盟的注册商标。 Wi-Fi Certified、 WPA、 WPA2 和 Wi-Fi Certified 徽标是 Wi-Fi 联盟的商标。用于摄像机设置、屏幕显示以及本说明书中的WPS 表示Wi-Fi Protected Setup(Wi-Fi 保护设置 )。 Wi-Fi Protected Setup(Wi-Fi 保护设置 ) 标识符标记是 Wi-Fi 联盟的标记。 JavaScript是甲骨文公司(Oracle Corporation)及其附属公司或子公司在美国和其他国家 ( 地区 ) 的商标或注册商标。以上未提及的其他名称和产品可能为其各自公司的商标或注册商标。本设备采用 Microsoft 授权的 exFAT 技术。 “Full HD 1080”(全高清1080)是指符合1,080个垂直像素(扫描线)高清视频的佳能摄像机。本产品经 AT&T MPEG-4 标准的专利授权，可用于为提供 MPEG-4 兼容视频而进行的 MPEG-4 兼容视频的编码和 / 或仅对 (1) 以个人和非商业用途为目的或 (2) 经 AT&T 专利授权的视频提供商所编码的 MPEG-4 兼容视频进行的解码。无论明示或暗示，对 MPEG-4 标准的任何其它用途均不准予许可。 This product is licensed under AT&T patents for the MPEG-4 standard and may be used for encoding MPEG-4 compliant video and/or decoding MPEG-4 compliant video that was encoded only (1) for a personal and non-commercial purpose or (2) by a video provider licensed under the AT&T patents to provide MPEG-4 compliant video. No license is granted or implied for any other use for MPEG-4 standard.

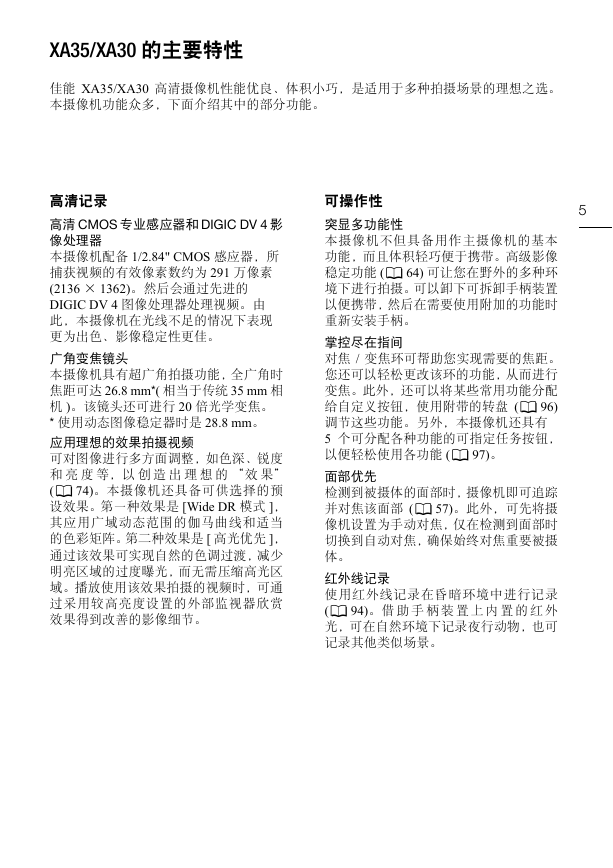

XA35/XA30 的主要特性佳能 XA35/XA30 高清摄像机性能优良、体积小巧，是适用于多种拍摄场景的理想之选。本摄像机功能众多，下面介绍其中的部分功能。高清记录高清 CMOS 专业感应器和 DIGIC DV 4 影像处理器本摄像机配备 1/2.84" CMOS 感应器，所捕获视频的有效像素数约为 291 万像素 (2136 × 1362)。然后会通过先进的 DIGIC DV 4 图像处理器处理视频。由此，本摄像机在光线不足的情况下表现更为出色、影像稳定性更佳。广角变焦镜头本摄像机具有超广角拍摄功能，全广角时焦距可达 26.8 mm*( 相当于传统 35 mm 相机 )。该镜头还可进行 20 倍光学变焦。 * 使用动态图像稳定器时是 28.8 mm。应用理想的效果拍摄视频可对图像进行多方面调整，如色深、锐度和亮度等，以创造出理想的 “效果” (A 74)。本摄像机还具备可供选择的预设效果。第一种效果是 [Wide DR 模式 ]，其应用广域动态范围的伽马曲线和适当的色彩矩阵。第二种效果是 [ 高光优先 ]，通过该效果可实现自然的色调过渡，减少明亮区域的过度曝光，而无需压缩高光区域。播放使用该效果拍摄的视频时，可通过采用较高亮度设置的外部监视器欣赏效果得到改善的影像细节。 5 可操作性突显多功能性本摄像机不但具备用作主摄像机的基本功能，而且体积轻巧便于携带。高级影像稳定功能 (A 64) 可让您在野外的多种环境下进行拍摄。可以卸下可拆卸手柄装置以便携带，然后在需要使用附加的功能时重新安装手柄。掌控尽在指间对焦 / 变焦环可帮助您实现需要的焦距。您还可以轻松更改该环的功能，从而进行变焦。此外，还可以将某些常用功能分配给自定义按钮，使用附带的转盘 (A 96) 调节这些功能。另外，本摄像机还具有 5 个可分配各种功能的可指定任务按钮，以便轻松使用各功能 (A 97)。面部优先检测到被摄体的面部时，摄像机即可追踪并对焦该面部 (A 57)。此外，可先将摄像机设置为手动对焦，仅在检测到面部时切换到自动对焦，确保始终对焦重要被摄体。红外线记录使用红外线记录在昏暗环境中进行记录 (A 94)。借助手柄装置上内置的红外光，可在自然环境下记录夜行动物，也可记录其他类似场景。

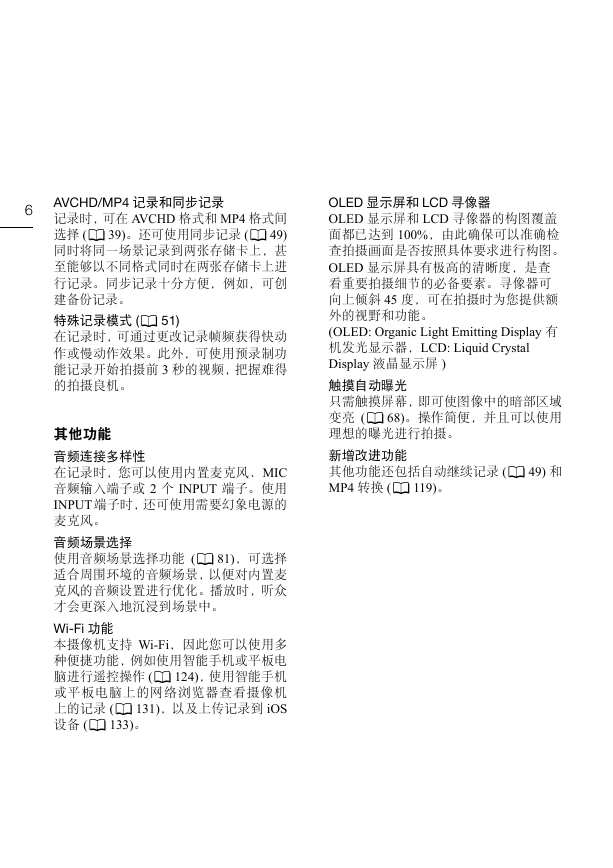

OLED 显示屏和 LCD 寻像器 OLED 显示屏和 LCD 寻像器的构图覆盖面都已达到 100%，由此确保可以准确检查拍摄画面是否按照具体要求进行构图。 OLED 显示屏具有极高的清晰度，是查看重要拍摄细节的必备要素。寻像器可向上倾斜 45 度，可在拍摄时为您提供额外的视野和功能。 (OLED: Organic Light Emitting Display 有机发光显示器， LCD: Liquid Crystal Display 液晶显示屏 ) 触摸自动曝光只需触摸屏幕，即可使图像中的暗部区域变亮 (A 68)。操作简便，并且可以使用理想的曝光进行拍摄。新增改进功能其他功能还包括自动继续记录 (A 49) 和 MP4 转换 (A 119)。 6 AVCHD/MP4 记录和同步记录记录时，可在 AVCHD 格式和 MP4 格式间选择 (A 39)。还可使用同步记录 (A 49) 同时将同一场景记录到两张存储卡上，甚至能够以不同格式同时在两张存储卡上进行记录。同步记录十分方便，例如，可创建备份记录。特殊记录模式 (A 51) 在记录时，可通过更改记录帧频获得快动作或慢动作效果。此外，可使用预录制功能记录开始拍摄前 3 秒的视频，把握难得的拍摄良机。其他功能音频连接多样性在记录时，您可以使用内置麦克风、MIC 音频输入端子或 2 个 INPUT 端子。使用 INPUT 端子时，还可使用需要幻象电源的麦克风。音频场景选择使用音频场景选择功能 (A 81)，可选择适合周围环境的音频场景，以便对内置麦克风的音频设置进行优化。播放时，听众才会更深入地沉浸到场景中。 Wi-Fi 功能本摄像机支持 Wi-Fi，因此您可以使用多种便捷功能，例如使用智能手机或平板电脑进行遥控操作 (A 124)，使用智能手机或平板电脑上的网络浏览器查看摄像机上的记录 (A 131)，以及上传记录到 iOS 设备 (A 133)。

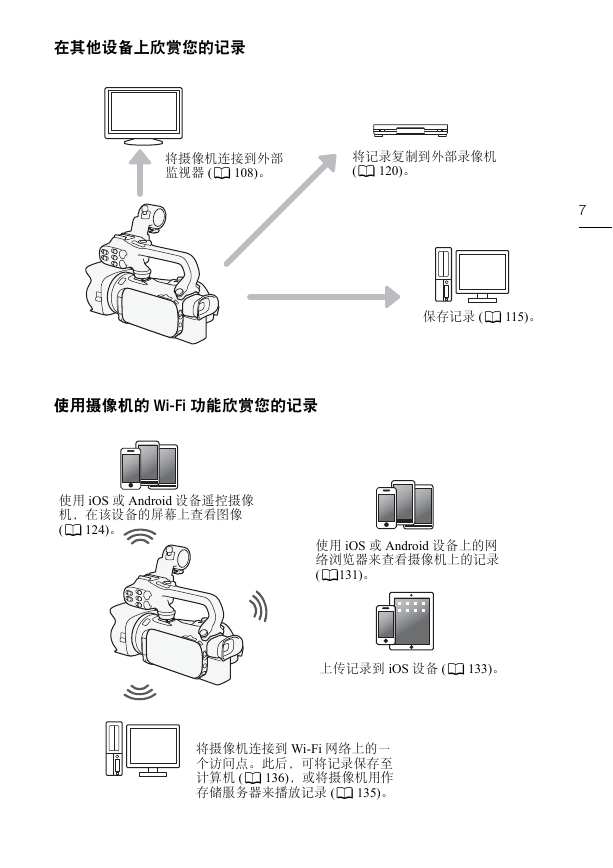

在其他设备上欣赏您的记录将摄像机连接到外部监视器 (A 108)。将记录复制到外部录像机 (A 120)。 7 保存记录 (A 115)。使用摄像机的 Wi-Fi 功能欣赏您的记录使用 iOS 或 Android 设备遥控摄像机，在该设备的屏幕上查看图像 (A 124)。使用 iOS 或 Android 设备上的网络浏览器来查看摄像机上的记录 (A131)。上传记录到 iOS 设备 (A 133)。将摄像机连接到 Wi-Fi 网络上的一个访问点。此后，可将记录保存至计算机 (A 136)，或将摄像机用作存储服务器来播放记录 (A 135)。

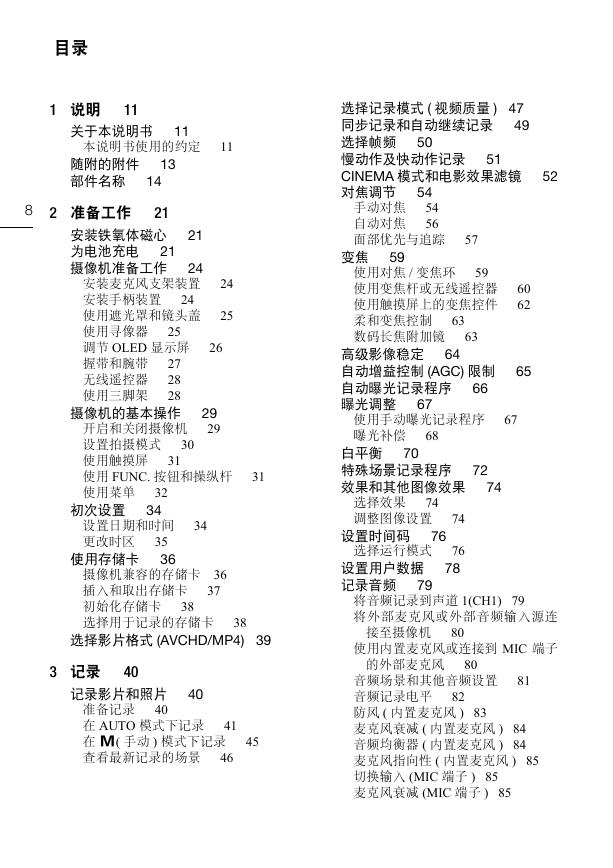

目录 1 说明 11 关于本说明书 11 本说明书使用的约定 11 随附的附件 13 部件名称 14 8 2 准备工作 21 安装铁氧体磁心 21 为电池充电 21 摄像机准备工作 24 安装麦克风支架装置 24 安装手柄装置 24 使用遮光罩和镜头盖 25 使用寻像器 25 调节 OLED 显示屏 26 握带和腕带 27 无线遥控器 28 使用三脚架 28 摄像机的基本操作 29 开启和关闭摄像机 29 设置拍摄模式 30 使用触摸屏 31 使用 FUNC. 按钮和操纵杆 31 使用菜单 32 初次设置 34 设置日期和时间 34 更改时区 35 使用存储卡 36 摄像机兼容的存储卡 36 插入和取出存储卡 37 初始化存储卡 38 选择用于记录的存储卡 38 选择影片格式 (AVCHD/MP4) 39 3 记录 40 记录影片和照片 40 准备记录 40 在 AUTO 模式下记录 41 在 n( 手动 ) 模式下记录 45 查看最新记录的场景 46 选择记录模式 ( 视频质量 ) 47 同步记录和自动继续记录 49 选择帧频 50 慢动作及快动作记录 51 CINEMA 模式和电影效果滤镜 52 对焦调节 54 手动对焦 54 自动对焦 56 面部优先与追踪 57 变焦 59 使用对焦 / 变焦环 59 使用变焦杆或无线遥控器 60 使用触摸屏上的变焦控件 62 柔和变焦控制 63 数码长焦附加镜 63 高级影像稳定 64 自动增益控制 (AGC) 限制 65 自动曝光记录程序 66 曝光调整 67 使用手动曝光记录程序 67 曝光补偿 68 白平衡 70 特殊场景记录程序 72 效果和其他图像效果 74 选择效果 74 调整图像设置 74 设置时间码 76 选择运行模式 76 设置用户数据 78 记录音频 79 将音频记录到声道 1(CH1) 79 将外部麦克风或外部音频输入源连接至摄像机 80 使用内置麦克风或连接到 MIC 端子的外部麦克风 80 音频场景和其他音频设置 81 音频记录电平 82 防风 ( 内置麦克风 ) 83 麦克风衰减 ( 内置麦克风 ) 84 音频均衡器 ( 内置麦克风 ) 84 麦克风指向性 ( 内置麦克风 ) 85 切换输入 (MIC 端子 ) 85 麦克风衰减 (MIC 端子 ) 85
