直流稳压电源的设计-毕业论文.doc

发布时间：2022-06-09 发布人：admin 分类：说明书 资料大小：0.29M 资料格式：doc 举报 版权申诉
第1页 / 共20页
第2页 / 共20页
第3页 / 共20页
第4页 / 共20页
第5页 / 共20页
第6页 / 共20页
第7页 / 共20页
第8页 / 共20页
资料共20页，剩余部分请下载后查看
    1 前言
    2．总体方案设计
    2.1 方案一
    2.2 方案二
    2.3方案选择
    3．单元模块设计
    3.1单元模块功能介绍
    3.2电路参数计算
    3.3特殊器件介绍：
    3.4各单元模块连接
    4．系统功能
    5．设计总结
    【参考文献】
    6 系统原理图

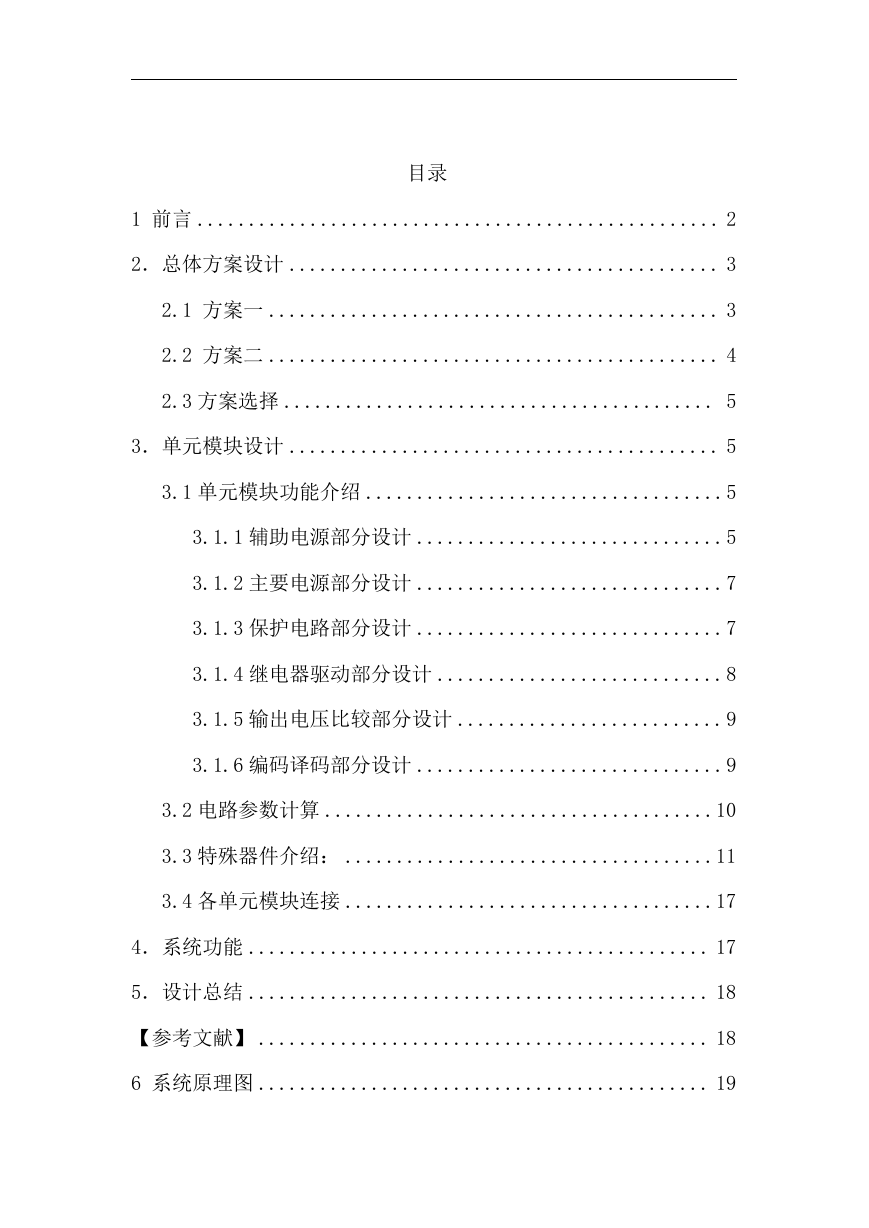

    目录 1 前言 ................................................... 2 2．总体方案设计 .......................................... 3 2.1 方案一 ............................................ 3 2.2 方案二 ............................................ 4 2.3 方案选择 .......................................... 5 3．单元模块设计 .......................................... 5 3.1 单元模块功能介绍 ...................................5 3.1.1 辅助电源部分设计 ..............................5 3.1.2 主要电源部分设计 ..............................7 3.1.3 保护电路部分设计 ..............................7 3.1.4 继电器驱动部分设计 ............................8 3.1.5 输出电压比较部分设计 ..........................9 3.1.6 编码译码部分设计 ..............................9 3.2 电路参数计算 ......................................10 3.3 特殊器件介绍： ....................................11 3.4 各单元模块连接 ....................................17 4．系统功能 ............................................. 17 5．设计总结 ............................................. 18 【参考文献】 ............................................ 18 6 系统原理图 ............................................ 19

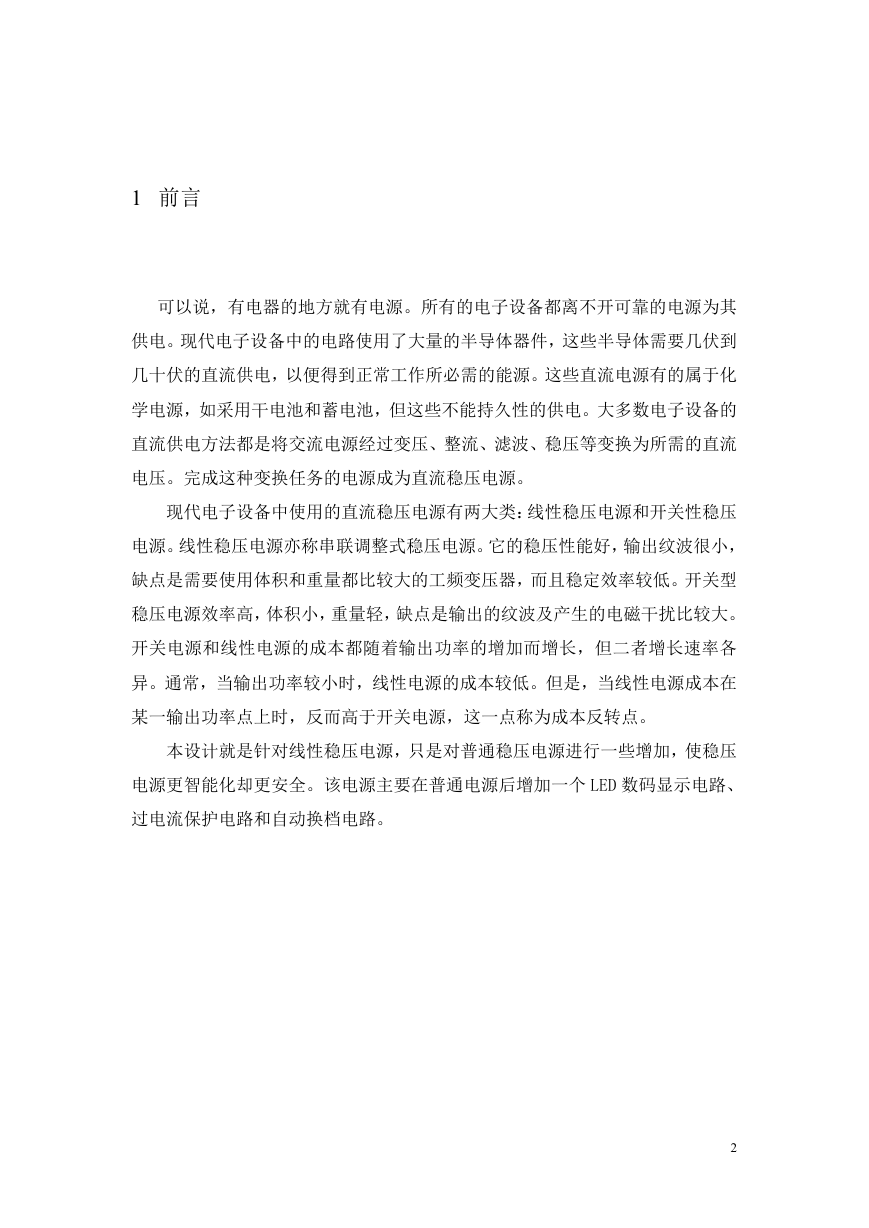

    1 前言 可以说，有电器的地方就有电源。所有的电子设备都离不开可靠的电源为其 供电。现代电子设备中的电路使用了大量的半导体器件，这些半导体需要几伏到 几十伏的直流供电，以便得到正常工作所必需的能源。这些直流电源有的属于化 学电源，如采用干电池和蓄电池，但这些不能持久性的供电。大多数电子设备的 直流供电方法都是将交流电源经过变压、整流、滤波、稳压等变换为所需的直流 电压。完成这种变换任务的电源成为直流稳压电源。 现代电子设备中使用的直流稳压电源有两大类：线性稳压电源和开关性稳压 电源。线性稳压电源亦称串联调整式稳压电源。它的稳压性能好，输出纹波很小， 缺点是需要使用体积和重量都比较大的工频变压器，而且稳定效率较低。开关型 稳压电源效率高，体积小，重量轻，缺点是输出的纹波及产生的电磁干扰比较大。 开关电源和线性电源的成本都随着输出功率的增加而增长，但二者增长速率各 异。通常，当输出功率较小时，线性电源的成本较低。但是，当线性电源成本在 某一输出功率点上时，反而高于开关电源，这一点称为成本反转点。 本设计就是针对线性稳压电源，只是对普通稳压电源进行一些增加，使稳压 电源更智能化却更安全。该电源主要在普通电源后增加一个 LED 数码显示电路、 过电流保护电路和自动换档电路。 2
    2．总体方案设计 2.1 方案一 该方案是通过变压器变压，再经过整流电路、滤波电路进而将交流电变为直 流电，在通过稳压器的稳压得到较稳定的电压，由于稳压器当输入电压固定时只 能在它的电压差范围内调节输出电压，、所以要在调出电压差的范围时自动调档， 这是通过两个比较器将输出电压和基准电压进行比较，再通过计数器的计数功能 控制继电器控制器的输入情况来判断输出电压的大小在哪个范围，然后进行自动 调档。最后将稳压器的输出电压流经保护电路，最后输出。如图 2.1。 交流电 220V/50HZ 变压器 整流 滤波 继 电 器 控制器 计数器 两 个 比 较 器 图 2.1 稳压 保护电路 3

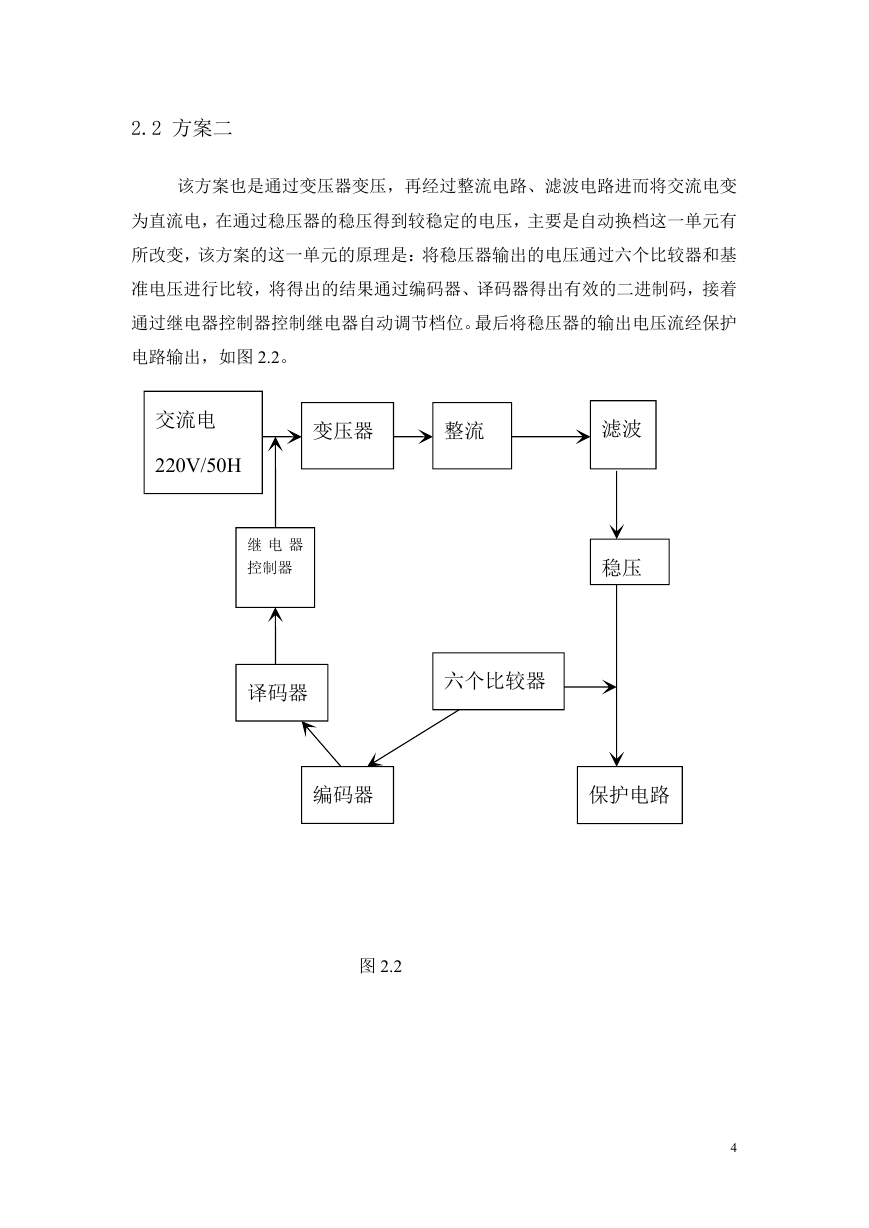

    2.2 方案二 该方案也是通过变压器变压，再经过整流电路、滤波电路进而将交流电变 为直流电，在通过稳压器的稳压得到较稳定的电压，主要是自动换档这一单元有 所改变，该方案的这一单元的原理是：将稳压器输出的电压通过六个比较器和基 准电压进行比较，将得出的结果通过编码器、译码器得出有效的二进制码，接着 通过继电器控制器控制继电器自动调节档位。最后将稳压器的输出电压流经保护 电路输出，如图 2.2。 交流电 220V/50H 变压器 整流 滤波 继 电 器 控制器 稳压 译码器 六个比较器 编码器 保护电路 图 2.2 4

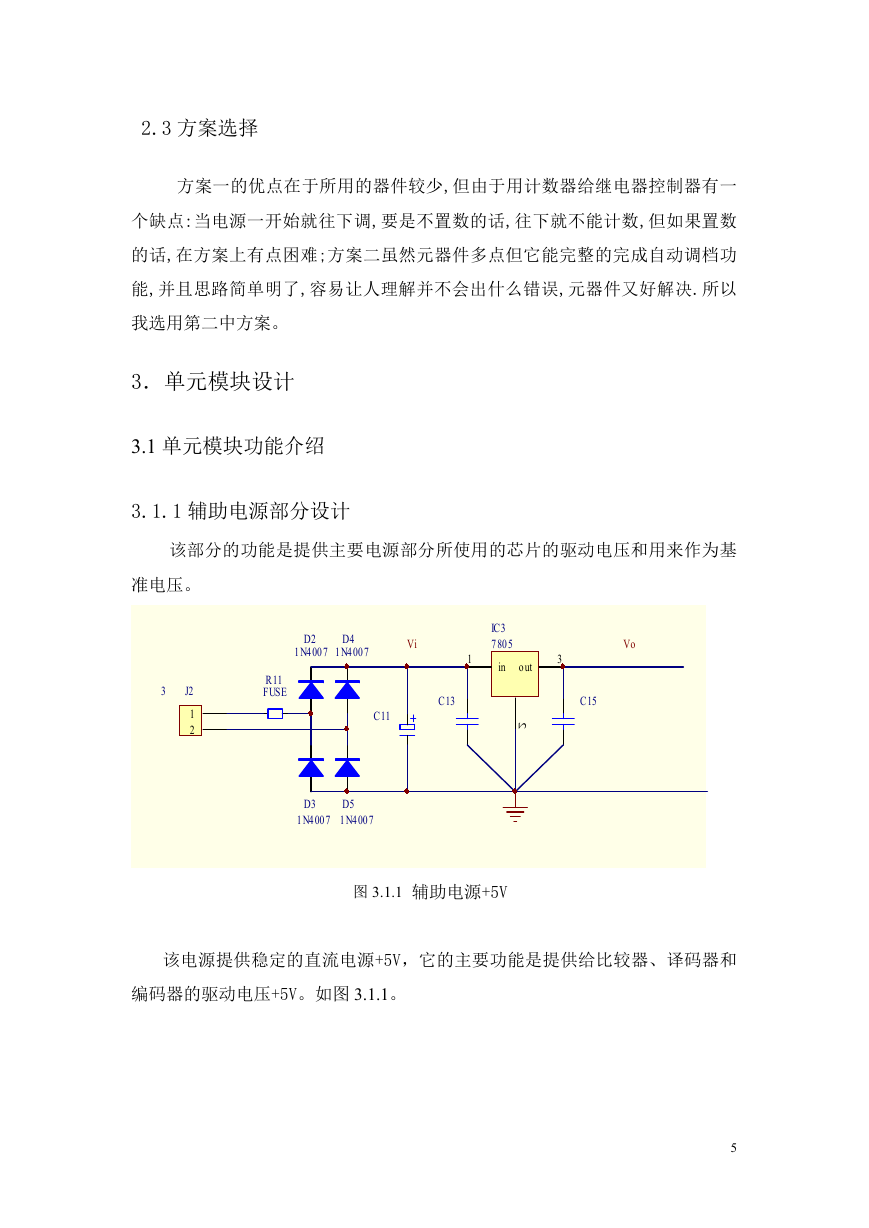

    2.3 方案选择 方案一的优点在于所用的器件较少,但由于用计数器给继电器控制器有一 个缺点:当电源一开始就往下调,要是不置数的话,往下就不能计数,但如果置数 的话,在方案上有点困难;方案二虽然元器件多点但它能完整的完成自动调档功 能,并且思路简单明了,容易让人理解并不会出什么错误,元器件又好解决.所以 我选用第二中方案。 3．单元模块设计 3.1 单元模块功能介绍 3.1.1 辅助电源部分设计 该部分的功能是提供主要电源部分所使用的芯片的驱动电压和用来作为基 准电压。 D2 1N4007 D4 1N4007 Vi IC3 7805 in 1 3 out Vo C13 C11 C15 2 R11 FUSE 3 J2 1 2 D3 1N4007 D5 1N4007 图 3.1.1 辅助电源+5V 该电源提供稳定的直流电源+5V，它的主要功能是提供给比较器、译码器和 编码器的驱动电压+5V。如图 3.1.1。 5
    D2 1N4007 D4 1N4007 Vi IC? 7812 in out 1 3 Vo C11 C13 C15 2 R11 FUSE 3 J2 1 2 D3 1N4007 D5 1N4007 图 3.1.2 辅助电源+12V 该电源提供稳定的直流电源+12V，它的主要功能是提供给 2803 驱动电压 +12V 和提供比较器的基准电压。如图 3.1.2。 该电源主要通过整流、滤波和稳压三部分构成，起部分功能如下： 桥式整流电路： 在 U2 的正半周，a 点的电位高于 b 点的电位，D1、D3 导通，D2、D4 截止， 电流自 a 端经 D1，RL 和 D3 回到电源的 b 端；在 U2 的负半周，b 点的电位高于 a 点的电位，D2、D3 导通，D1、D3 截止，电流自 b 端经 D2、RL 和 D4 回到电源的 a 端。与半波整流电路相比，在 U2、RL 相同条件下，输出的只电流、电压都提 高一倍；电流脉动程度减小；变压器在正、负半周都有对称的电流流过，既得到 充分利用，又不存在单磁化的问题，但需要 4 个整流二极管，线路稍复杂。与全 波整流相比，虽然多用了 2 个整流二极管，但反向耐压低了一倍，变压器次级少 了一圈，综合成本低于全波整流电路。 电容滤波电路 电容滤波电路的特点： （1）电流的有效值和平均值的关系与波形有关，在平均值相同的情况下， 波形越尖，有效值越大。在纯电阻负载时，变压器副边的有效值 I2=1.11IL，而 有电容滤波时 I2=（1.5～2）IL。 （2）负载平均电压 VL 升高，纹波（交流成分）减小，且 RLC 越大，电容 放电速率越慢，则负载电压中的纹波成分越小，负载平均电压越高。为了得到平 滑的负载电压，一般取 RL*C≥（3-5）T/2（式中 T 为电源交流电压的周期）。 6
    （3）负载直流电压随负载电流增加而减小。VL 随 IL 的变化关系称为输出 特性或外特性，如图所示。 电容滤波电路简单，负载直流电压 VL 较高，纹波也较小，它的缺点是输出 特性较差，适用于负载电压较高，负载变动不大的场合。 3.1.2 主要电源部分设计 D1 1N4007 D2 1N4007 Vi C1 3300uF C2 104 3 F1 FUSE J1 1 2 C3 0.1 2 C4 22uF Vo IC1 LM317 IN OUT J D A R2 5k R1 240 1 C5 10uF D3 1N4007 D4 1N4007 图 3.1.3 可调电源部分 该部分通过三端可调集成稳压器实行对电压的调节，当调节电位器 R2 时， 电压就会随着电阻的阻值变化而变化。 3.1.3 保护电路部分设计 T? BD1 3 9 R? R1 Vi Vo T? BF2 5 R? R1 图 3.1.4 保护电路 7

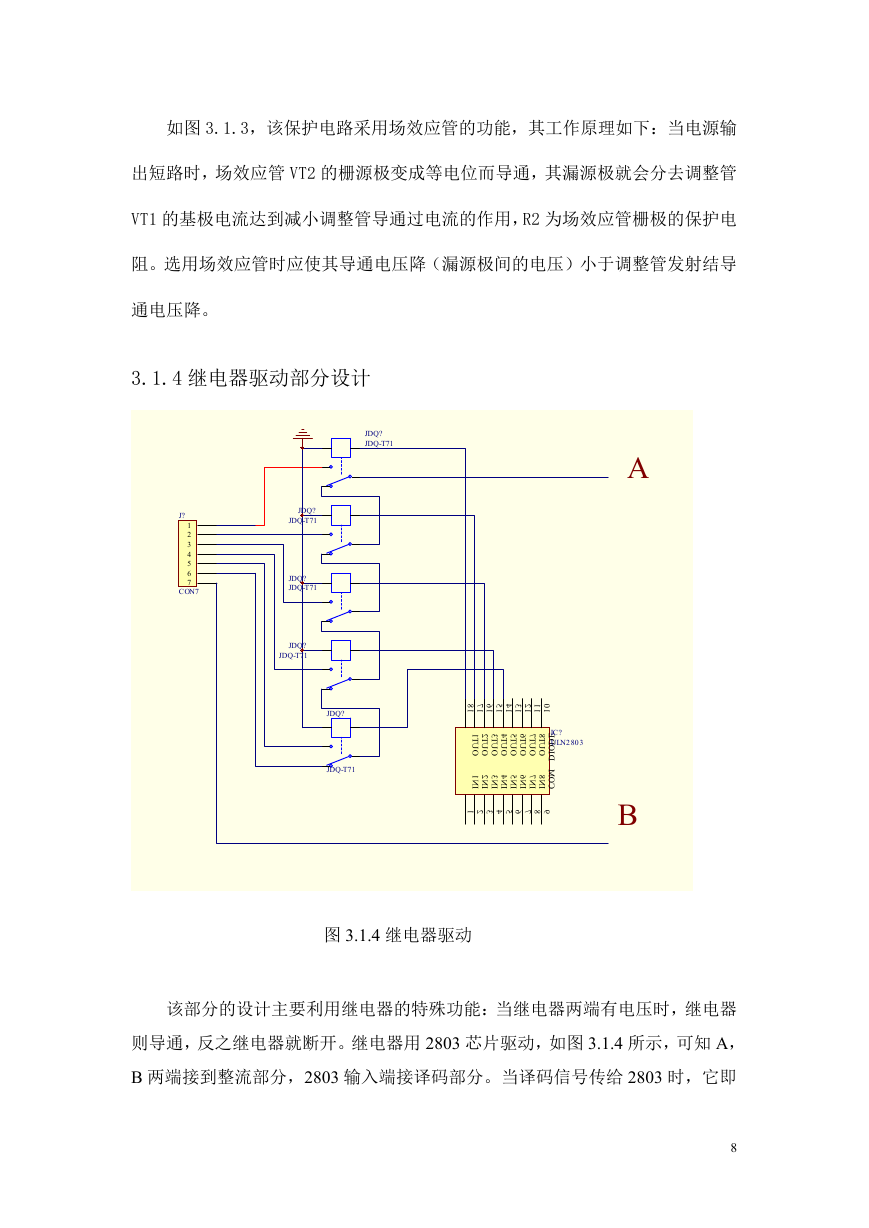

    如图 3.1.3，该保护电路采用场效应管的功能，其工作原理如下：当电源输 出短路时，场效应管 VT2 的栅源极变成等电位而导通，其漏源极就会分去调整管 VT1 的基极电流达到减小调整管导通过电流的作用，R2 为场效应管栅极的保护电 阻。选用场效应管时应使其导通电压降（漏源极间的电压）小于调整管发射结导 通电压降。 3.1.4 继电器驱动部分设计 JDQ? JDQ-T71 J? 1 2 3 4 5 6 7 CON7 JDQ? JDQ-T71 JDQ? JDQ-T71 JDQ? JDQ-T71 JDQ? JDQ-T71 A B 8 1 7 1 6 1 5 1 4 1 3 1 2 1 1 1 0 1 1 T U O 2 T U O 3 T U O 4 T U O 5 T U O 6 T U O 7 T U O 8 T U O IC? E ULN2803 D O 1 N 2 N 3 N 4 N 5 N 6 N 7 N 8 N I I I I I I I I I D M O C 1 2 3 4 5 6 7 8 9 图 3.1.4 继电器驱动 该部分的设计主要利用继电器的特殊功能：当继电器两端有电压时，继电器 则导通，反之继电器就断开。继电器用 2803 芯片驱动，如图 3.1.4 所示，可知 A， B 两端接到整流部分，2803 输入端接译码部分。当译码信号传给 2803 时，它即 8
