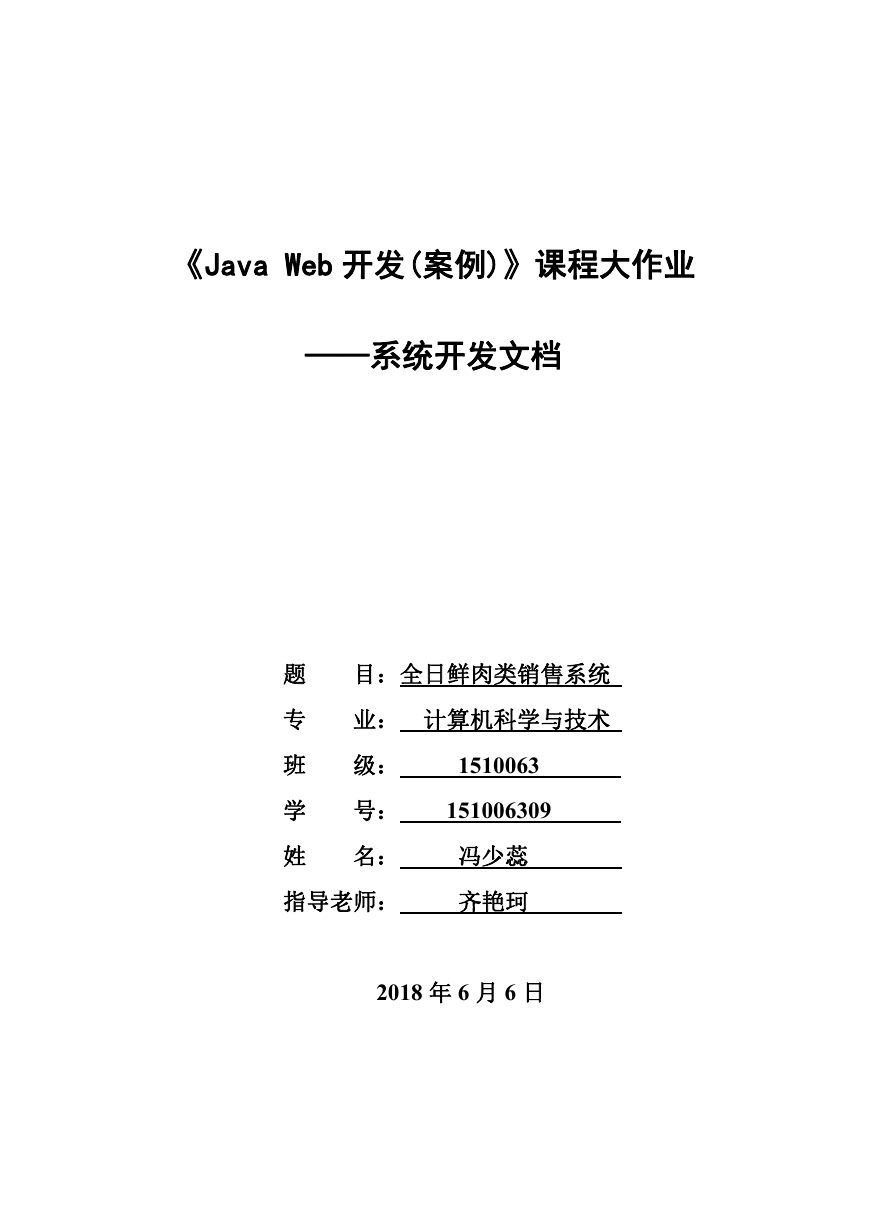

《Java Web 开发(案例)》课程大作业 ——系统开发文档题专班学姓目：全日鲜肉类销售系统业：计算机科学与技术级：号：名： 1510063 151006309 冯少蕊指导老师：齐艳珂 2018 年 6 月 6 日

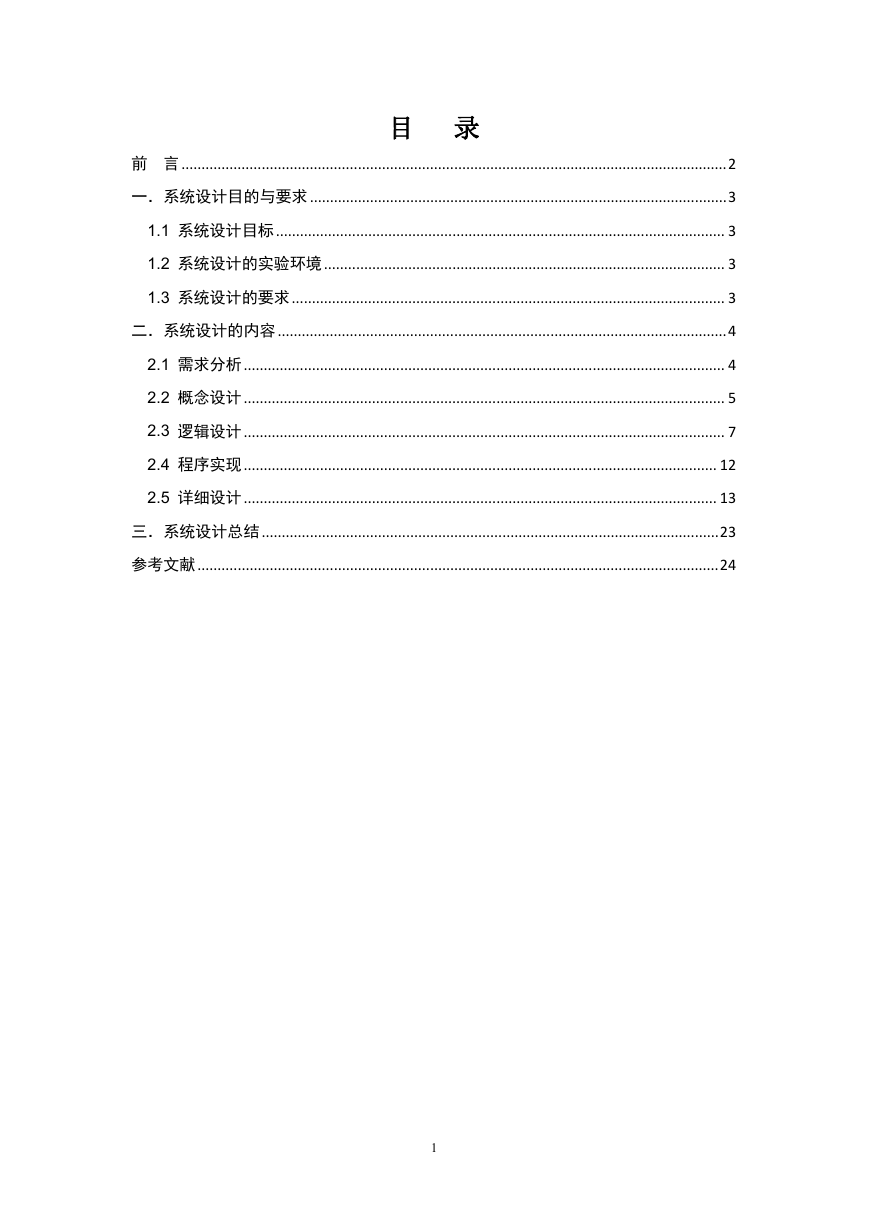

目录前言........................................................................................................................................2 一．系统设计目的与要求........................................................................................................3 1.1 系统设计目标................................................................................................................ 3 1.2 系统设计的实验环境.................................................................................................... 3 1.3 系统设计的要求............................................................................................................ 3 二．系统设计的内容................................................................................................................4 2.1 需求分析........................................................................................................................ 4 2.2 概念设计........................................................................................................................ 5 2.3 逻辑设计........................................................................................................................ 7 2.4 程序实现...................................................................................................................... 12 2.5 详细设计...................................................................................................................... 13 三．系统设计总结..................................................................................................................23 参考文献..................................................................................................................................24 1

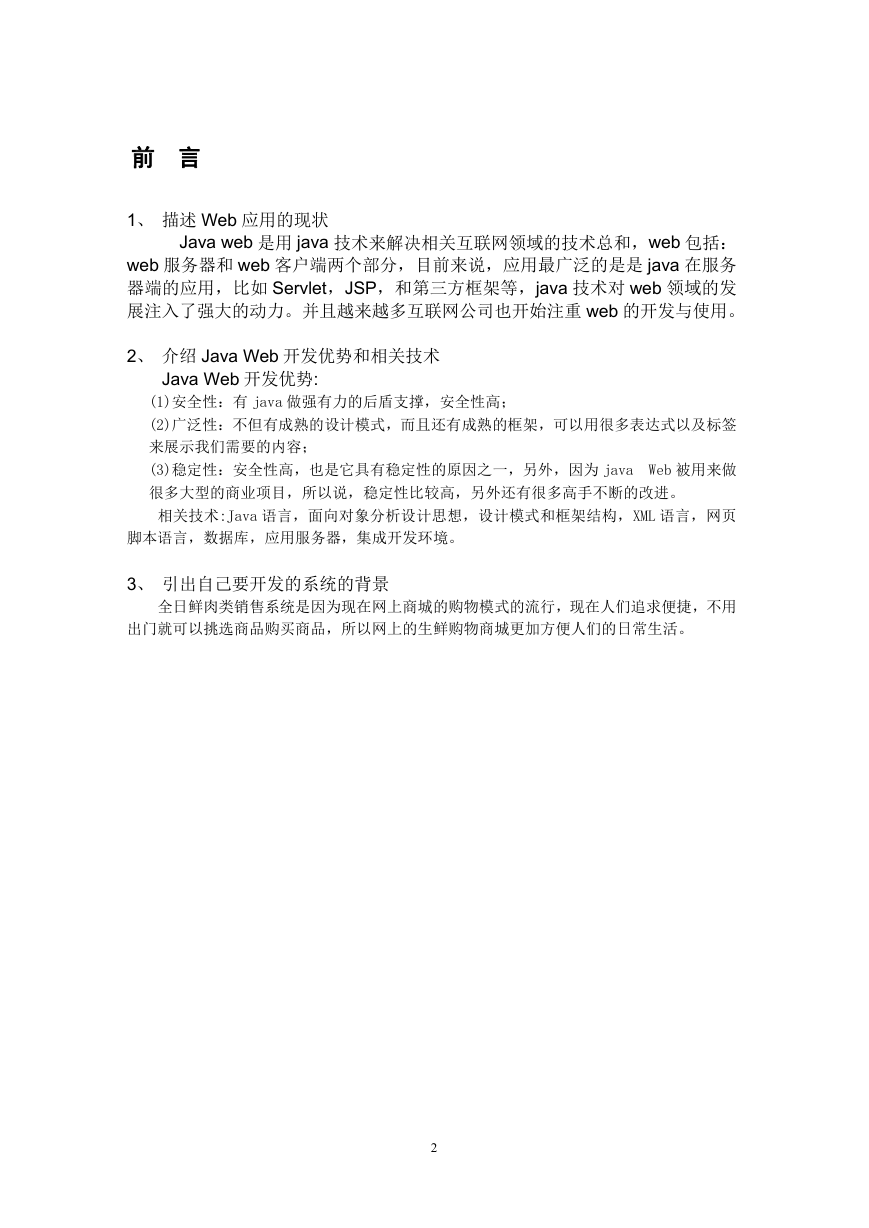

前言 1、描述 Web 应用的现状 Java web 是用 java 技术来解决相关互联网领域的技术总和，web 包括： web 服务器和 web 客户端两个部分，目前来说，应用最广泛的是是 java 在服务器端的应用，比如 Servlet，JSP，和第三方框架等，java 技术对 web 领域的发展注入了强大的动力。并且越来越多互联网公司也开始注重 web 的开发与使用。 2、介绍 Java Web 开发优势和相关技术 Java Web 开发优势: (1)安全性：有 java 做强有力的后盾支撑，安全性高； (2)广泛性：不但有成熟的设计模式，而且还有成熟的框架，可以用很多表达式以及标签来展示我们需要的内容； (3)稳定性：安全性高，也是它具有稳定性的原因之一，另外，因为 java Web 被用来做很多大型的商业项目，所以说，稳定性比较高，另外还有很多高手不断的改进。相关技术:Java 语言，面向对象分析设计思想，设计模式和框架结构，XML 语言，网页脚本语言，数据库，应用服务器，集成开发环境。 3、引出自己要开发的系统的背景全日鲜肉类销售系统是因为现在网上商城的购物模式的流行，现在人们追求便捷，不用出门就可以挑选商品购买商品，所以网上的生鲜购物商城更加方便人们的日常生活。 2

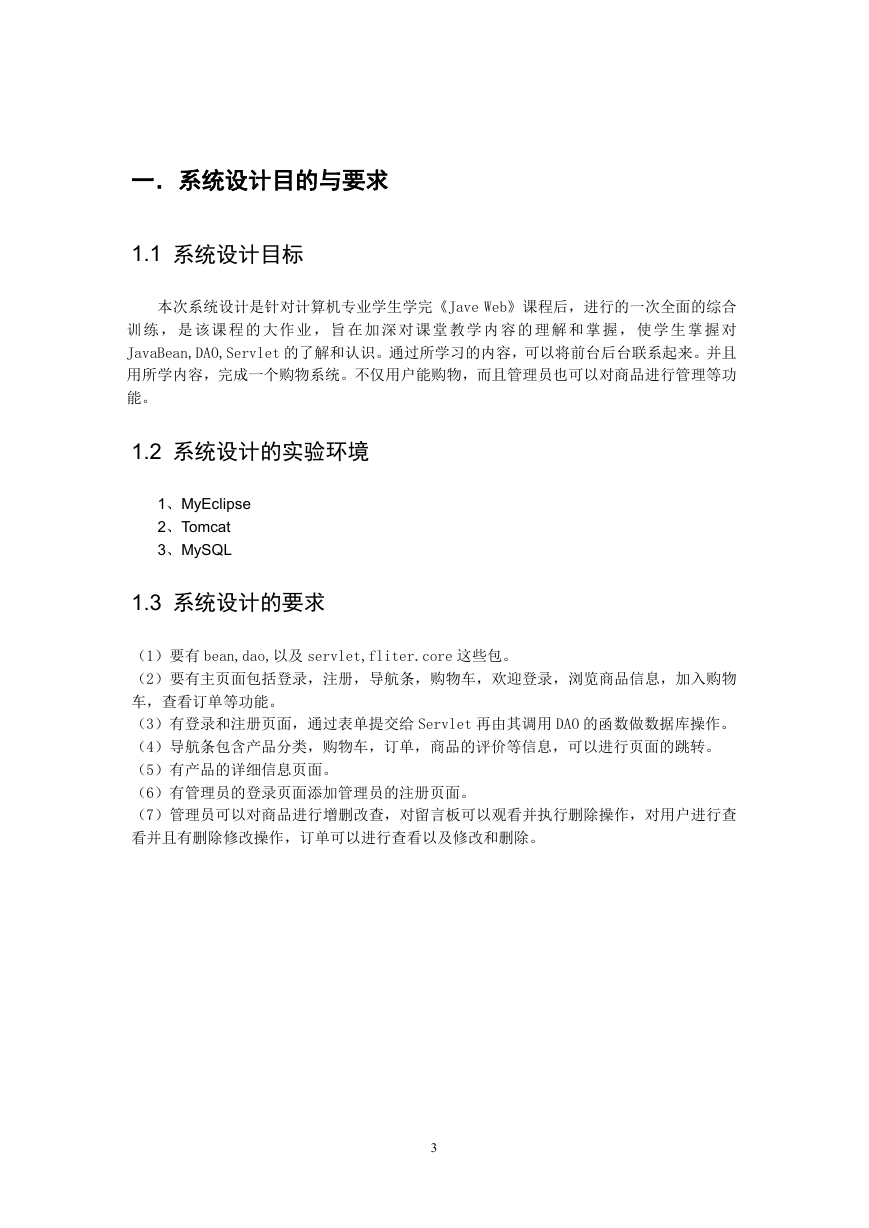

一．系统设计目的与要求 1.1 系统设计目标本次系统设计是针对计算机专业学生学完《Jave Web》课程后，进行的一次全面的综合训练，是该课程的大作业，旨在加深对课堂教学内容的理解和掌握，使学生掌握对 JavaBean,DAO,Servlet 的了解和认识。通过所学习的内容，可以将前台后台联系起来。并且用所学内容，完成一个购物系统。不仅用户能购物，而且管理员也可以对商品进行管理等功能。 1.2 系统设计的实验环境 1、MyEclipse 2、Tomcat 3、MySQL 1.3 系统设计的要求（1）要有 bean,dao,以及 servlet,fliter.core 这些包。（2）要有主页面包括登录，注册，导航条，购物车，欢迎登录，浏览商品信息，加入购物车，查看订单等功能。（3）有登录和注册页面，通过表单提交给 Servlet 再由其调用 DAO 的函数做数据库操作。（4）导航条包含产品分类，购物车，订单，商品的评价等信息，可以进行页面的跳转。（5）有产品的详细信息页面。（6）有管理员的登录页面添加管理员的注册页面。（7）管理员可以对商品进行增删改查，对留言板可以观看并执行删除操作，对用户进行查看并且有删除修改操作，订单可以进行查看以及修改和删除。 3

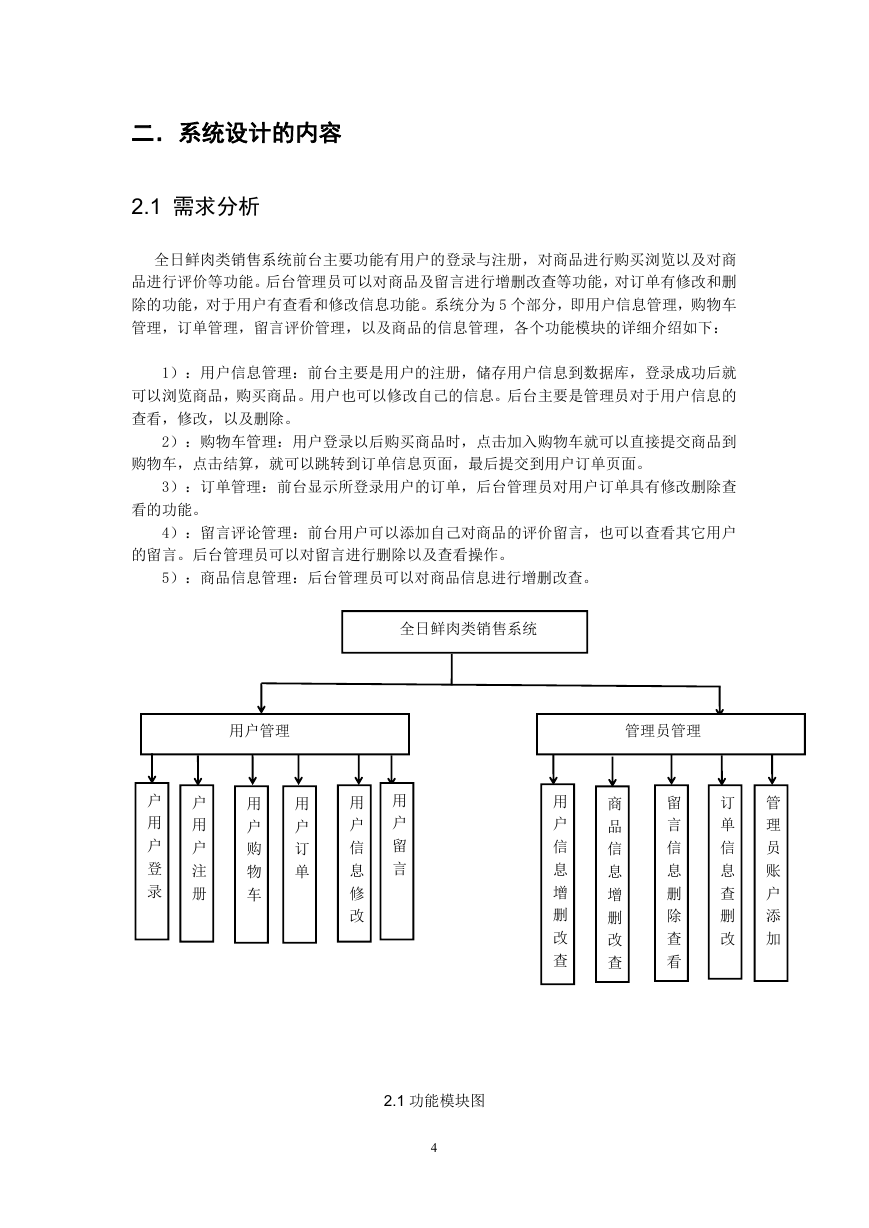

二．系统设计的内容 2.1 需求分析全日鲜肉类销售系统前台主要功能有用户的登录与注册，对商品进行购买浏览以及对商品进行评价等功能。后台管理员可以对商品及留言进行增删改查等功能，对订单有修改和删除的功能，对于用户有查看和修改信息功能。系统分为 5 个部分，即用户信息管理，购物车管理，订单管理，留言评价管理，以及商品的信息管理，各个功能模块的详细介绍如下： 1）：用户信息管理：前台主要是用户的注册，储存用户信息到数据库，登录成功后就可以浏览商品，购买商品。用户也可以修改自己的信息。后台主要是管理员对于用户信息的查看，修改，以及删除。 2）：购物车管理：用户登录以后购买商品时，点击加入购物车就可以直接提交商品到购物车，点击结算，就可以跳转到订单信息页面，最后提交到用户订单页面。 3）：订单管理：前台显示所登录用户的订单，后台管理员对用户订单具有修改删除查看的功能。 4）：留言评论管理：前台用户可以添加自己对商品的评价留言，也可以查看其它用户的留言。后台管理员可以对留言进行删除以及查看操作。 5）：商品信息管理：后台管理员可以对商品信息进行增删改查。全日鲜肉类销售系统用户管理管理员管理户用户登录户用户注册用户订单用户购物车用户留言用户信息修改用户信息增删改查商品信息增删改查留言信息删除查看订单信息查删改管理员账户添加 2.1 功能模块图 4

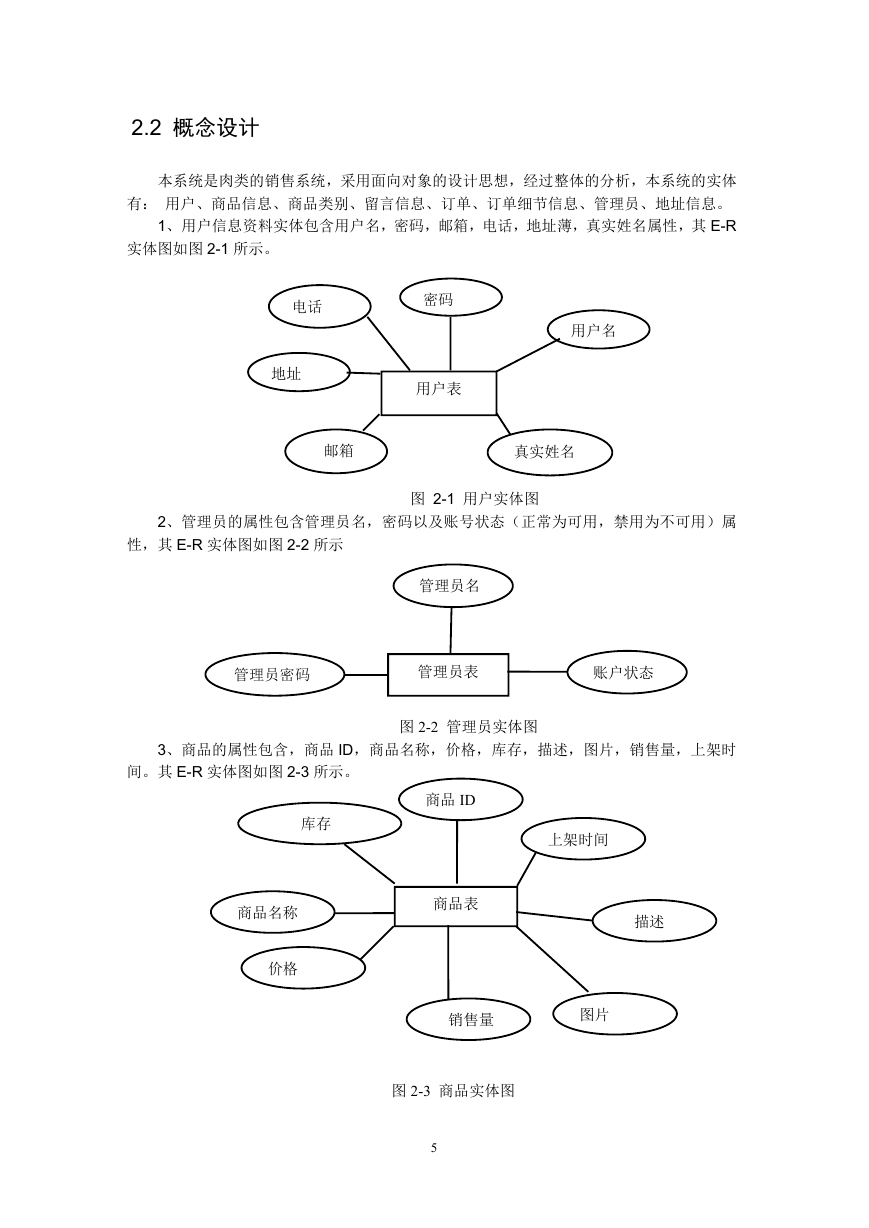

2.2 概念设计本系统是肉类的销售系统，采用面向对象的设计思想，经过整体的分析，本系统的实体有：用户、商品信息、商品类别、留言信息、订单、订单细节信息、管理员、地址信息。 1、用户信息资料实体包含用户名，密码，邮箱，电话，地址薄，真实姓名属性，其 E-R 实体图如图 2-1 所示。电话密码地址用户表用户名邮箱真实姓名图 2-1 用户实体图 2、管理员的属性包含管理员名，密码以及账号状态（正常为可用，禁用为不可用）属性，其 E-R 实体图如图 2-2 所示管理员名管理员密码管理员表账户状态 3、商品的属性包含，商品 ID，商品名称，价格，库存，描述，图片，销售量，上架时间。其 E-R 实体图如图 2-3 所示。图 2-2 管理员实体图商品 ID 商品表上架时间描述库存商品名称价格销售量图片图 2-3 商品实体图 5

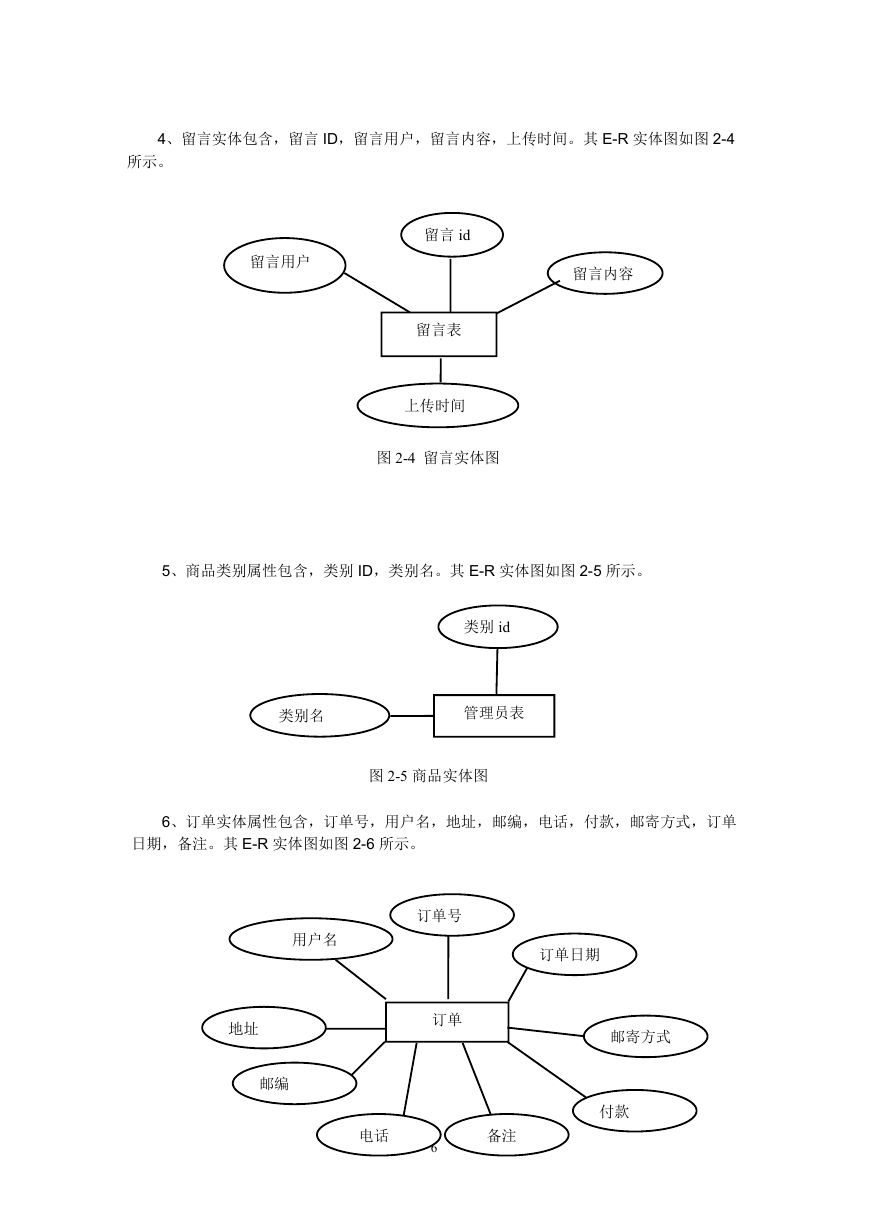

4、留言实体包含，留言 ID，留言用户，留言内容，上传时间。其 E-R 实体图如图 2-4 所示。留言内容留言用户留言 id 留言表上传时间图 2-4 留言实体图 5、商品类别属性包含，类别 ID，类别名。其 E-R 实体图如图 2-5 所示。类别 id 类别名管理员表图 2-5 商品实体图 6、订单实体属性包含，订单号，用户名，地址，邮编，电话，付款，邮寄方式，订单日期，备注。其 E-R 实体图如图 2-6 所示。订单号订单用户名地址邮编电话 6 备注订单日期邮寄方式付款

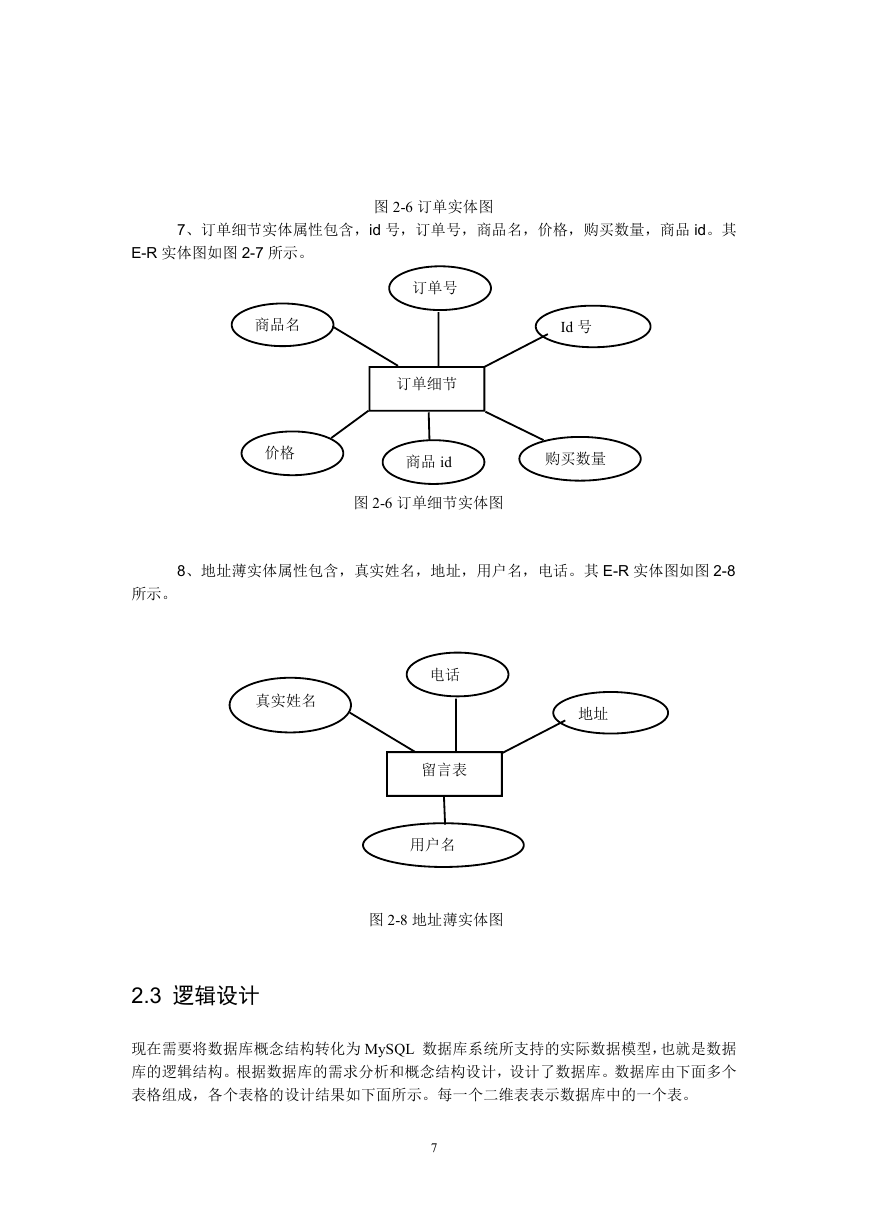

7、订单细节实体属性包含，id 号，订单号，商品名，价格，购买数量，商品 id。其图 2-6 订单实体图 E-R 实体图如图 2-7 所示。商品名订单号订单细节 Id 号价格商品 id 购买数量图 2-6 订单细节实体图 8、地址薄实体属性包含，真实姓名，地址，用户名，电话。其 E-R 实体图如图 2-8 所示。真实姓名地址电话留言表用户名图 2-8 地址薄实体图 2.3 逻辑设计现在需要将数据库概念结构转化为 MySQL 数据库系统所支持的实际数据模型，也就是数据库的逻辑结构。根据数据库的需求分析和概念结构设计，设计了数据库。数据库由下面多个表格组成，各个表格的设计结果如下面所示。每一个二维表表示数据库中的一个表。 7
