HONEYWELL PLC选型手册.pdf
Experion MasterLogic 200
技 术 规 格 书
103
目 录
MasterLogic-200 CPU技术规范和参数 ...................................................................................... 1
1. 简介 ...............................................................................................................................................................2
1.1 Experion 平台 ......................................................................................................................................................... 2
1.2 Experion 架构中的控制器概述 ................................................................................................................................ 2
2. MasterLogic-200 PLC ....................................................................................................................................3
2.1 概述 ........................................................................................................................................................................ 3
2.2 MasterLogic-200 PLC 系统架构 ............................................................................................................................. 3
2.3 常规规范 ................................................................................................................................................................. 5
2.4 CPU 规范概览 ......................................................................................................................................................... 6
2.5 功能强大而用途广泛的 CPU ................................................................................................................................... 9
2.6 电源模块 (适用于 2MLI-CPUU) ............................................................................................................................. 22
2.7 电源模块 (适用于2MLR-CPUH/#) ......................................................................................................................... 23
2.8 底座选件 (用于2MLI-CPUU) ................................................................................................................................. 24
2.9 底座选件 (用于2MLR-CPUH/#) ............................................................................................................................. 26
2.10 I/O 接口模块 (2MLR-CPUH/#) ............................................................................................................................ 28
3. 开放式网络 ...................................................................................................................................................29
3.1 网络简要技术规范 ................................................................................................................................................. 29
3.2 快速以太网 (FEnet) ............................................................................................................................................... 30
3.3 串行通信 (Snet) .................................................................................................................................................... 34
3.4 Profi bus-DP (Pnet) ............................................................................................................................................... 37
3.5 DeviceNet (Dnet) .................................................................................................................................................. 38
4. SoftMaster ...................................................................................................................................................40
5. 型号 .............................................................................................................................................................43
5.1 CPU 型号 .............................................................................................................................................................. 43
5.2 I/O 底座，电缆 (2MLI-CPUU) ............................................................................................................................... 43
5.3 I/O 底座，I/O 接口模块，电缆 (2MLR-CPUH) ...................................................................................................... 44
5.4 数字 I/O 模块 ........................................................................................................................................................ 44
5.5 模拟 I/O，HSC，位置控制模块 ............................................................................................................................ 45
5.6 通信模块 ............................................................................................................................................................... 46
5.7 智能 IO 模块 ......................................................................................................................................................... 47
5.8 编程电缆 ............................................................................................................................................................... 48
5.9 软件环境 ............................................................................................................................................................... 48
5.10 其他 .................................................................................................................................................................... 48
49
MasterLogic-200 输入/输出模块技术规范和参数 ............................................................................. 49
1. 输入/输出模块 ..............................................................................................................................................50
1.1 IO 模块描述 .......................................................................................................................................................... 50
1.2 输入输出模块技术规范 .......................................................................................................................................... 52
2. 底座选件 ......................................................................................................................................................76
2.1 底座选件 (2MLI-CPUU) ........................................................................................................................................ 76
2.2 底座选件 (2MLR-CPUH) ....................................................................................................................................... 77
3. 智能连接板选件 ...........................................................................................................................................79
3.1 继电器板 ............................................................................................................................................................... 79
3.2 接线端子板 ............................................................................................................................................................ 80
4. 型号 .............................................................................................................................................................81
4.1 I/O 底座，电缆 (2MLI-CPUU) ............................................................................................................................... 81
4.2 I/O 底座，I/O 接口模块，电缆 (2MLR-CPUH) ...................................................................................................... 81
4.3 数字 I/O 模块 ........................................................................................................................................................ 82
4.4 模拟量输入输出模块，告诉计数模块，位置控制模块 ........................................................................................... 83
4.5 智能 IO 模块 ......................................................................................................................................................... 84
4.6 其他 ...................................................................................................................................................................... 85
MasterLogic PLC 和 Experion PKS 服务器的集成 .......................................................................... 87
1. 简介 .............................................................................................................................................................91
1.1 Experion 平台 ....................................................................................................................................................... 91
1.2 Experion 架构中的控制器概述 .............................................................................................................................. 91
2. Experion-MasterLogic 集成 .........................................................................................................................92
2.2 Experion- MasterLogic集成架构 ........................................................................................................................... 92
2.3 MasterLogic专用协议（MLDP） .......................................................................................................................... 92
2.4 集成功能 ............................................................................................................................................................... 95
2.5 为 MasterLogic PLC 配置 Experion 服务器 ........................................................................................................ 100
2.6 Experion 显示器中的 MasterLogic 系统状态 ...................................................................................................... 102
3. 规格 ...........................................................................................................................................................104
50
Experion 过程知识系统
MasterLogic-200：霍尼韦尔的新一代 PLC
CPU技术规范和参数
Release R200
版本 3.0
1
1. 简介
Experion™ 过程知识系统 (PKS) 是新一代过程自动化系统，该系统将掌握过程管理、业务管理和资产管理的技术人
员整合到一起，以帮助加工制造商提高利润率和生产率。这是唯一一个以人为主体——充分利用他们所掌握的知识的过程
自动化系统。Experion 在整个设施中对过程和业务数据进行整合，能够在需要相关信息和知识的地点和时间提供这些资
源，从而使相关人员做出正确的决策，提高业务绩效并使决策者头脑更清晰。 Experion 过程知识系统的核心是 Experion
平台，该平台可以将所有的过程控制和安全管理（包括非霍尼韦尔系统）整合到单个统一架构中。Experion 平台内置 Experion
应用程序，以提高过程性能、资产和人员效率以及业务灵活性。
1.1 Experion 平台
Experion 平台是 Experion 过程知识系统 (PKS) 的基础，该平台将所有的过程控制和安全管理（包括非霍尼韦尔系统）整
合到单个统一架构中。Experion 平台十分稳定，而且具有良好的扩展性，这是霍尼韦尔凝聚在过程控制和安全系统领域 30 年
的经验而打造的平台。该平台提供了新一代自动控制技术，即通过内置的决策支持和诊断技术将信息传递给决策者，为客户提
供了远超过分布式控制系统的功能。
安全组件维护独立于干线控制系统的独立环境的安全，提高了安全性和系统可靠性。该统一的自动化平台提高了安全性
和过程可用性，从而提高企业生产率和利润率。
1.2 Experion 架构中的控制器概述

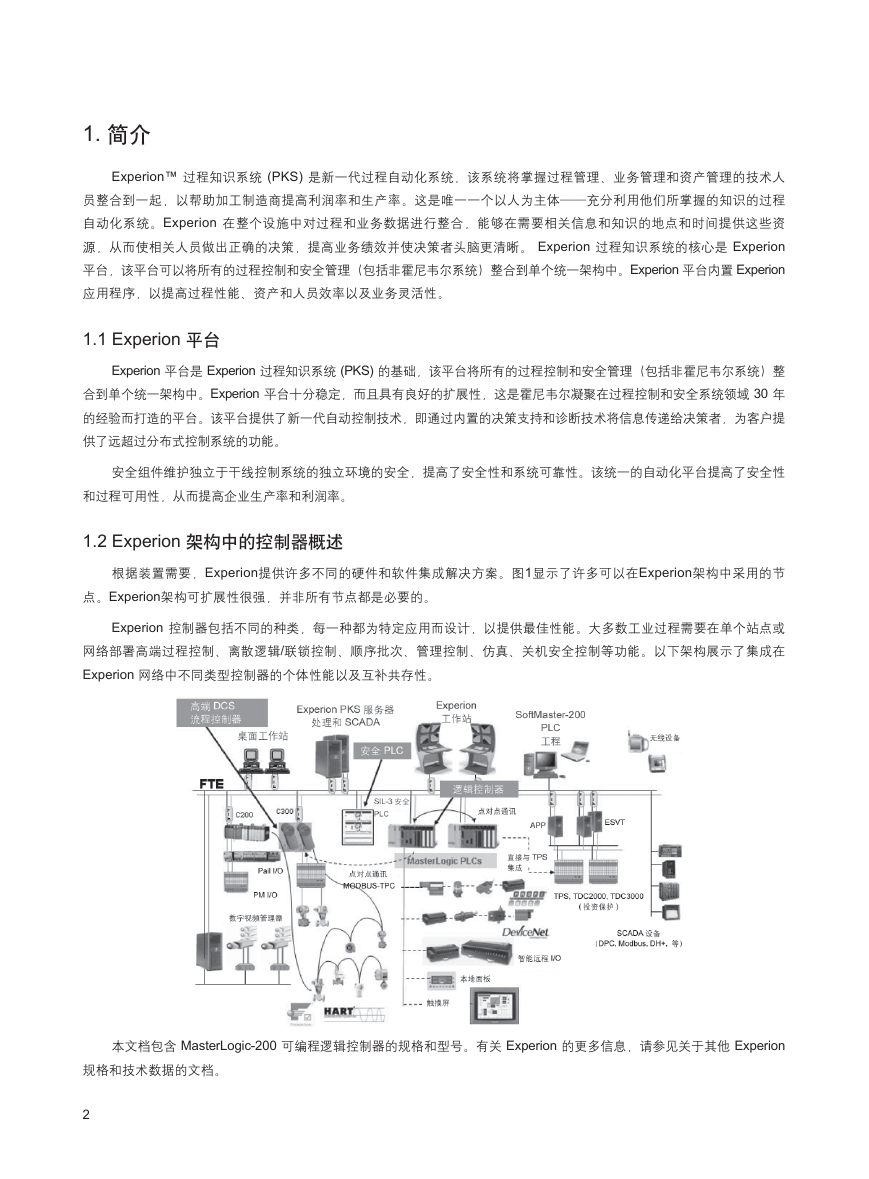

根据装置需要，Experion提供许多不同的硬件和软件集成解决方案。图1显示了许多可以在Experion架构中采用的节
点。Experion架构可扩展性很强，并非所有节点都是必要的。
Experion 控制器包括不同的种类，每一种都为特定应用而设计，以提供最佳性能。大多数工业过程需要在单个站点或
网络部署高端过程控制、离散逻辑/联锁控制、顺序批次、管理控制、仿真、关机安全控制等功能。以下架构展示了集成在
Experion 网络中不同类型控制器的个体性能以及互补共存性。
本文档包含 MasterLogic-200 可编程逻辑控制器的规格和型号。有关 Experion 的更多信息，请参见关于其他 Experion
规格和技术数据的文档。
2
2. MasterLogic-200 PLC

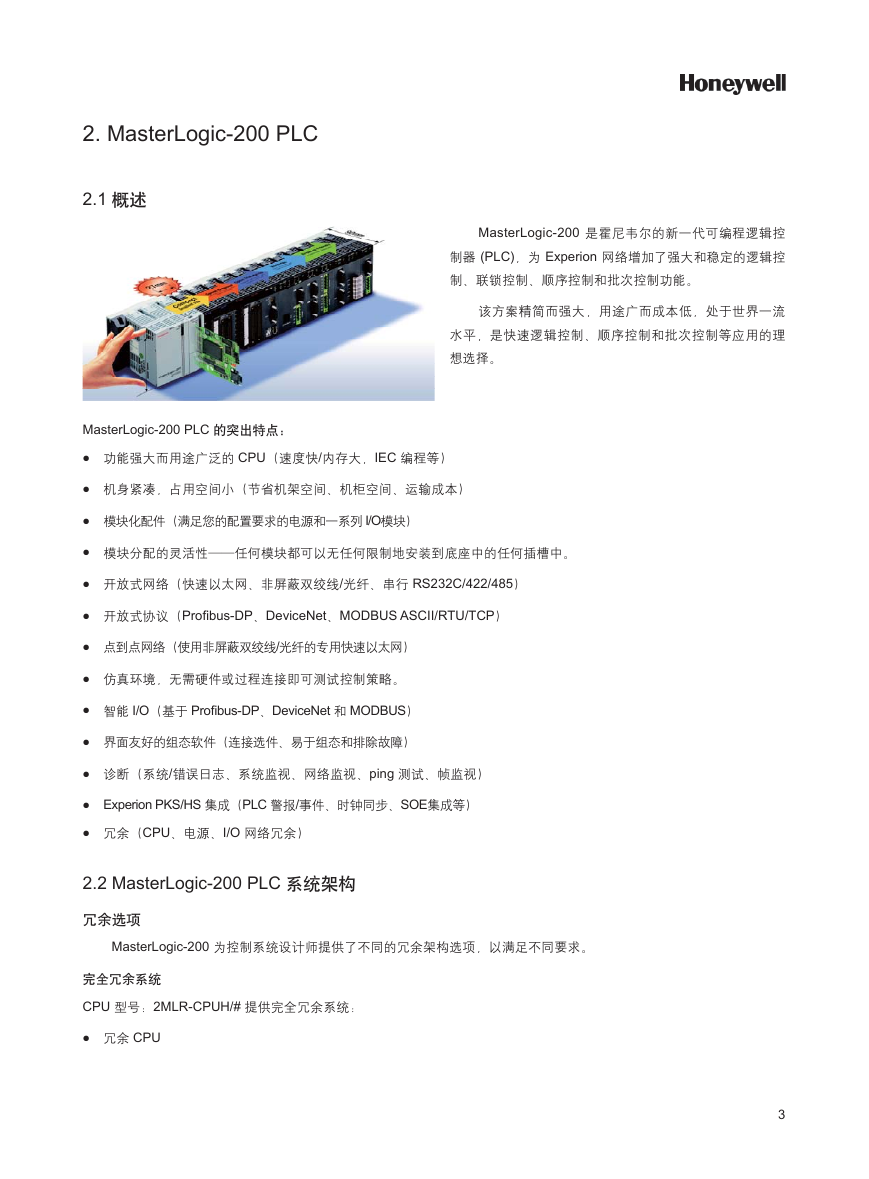

2.1 概述
MasterLogic-200 是霍尼韦尔的新一代可编程逻辑控
制器 (PLC)，为 Experion 网络增加了强大和稳定的逻辑控
制、联锁控制、顺序控制和批次控制功能。
该方案精简而强大，用途广而成本低，处于世界一流
水平，是快速逻辑控制、顺序控制和批次控制等应用的理
想选择。
MasterLogic-200 PLC 的突出特点：
● 功能强大而用途广泛的 CPU（速度快/内存大，IEC 编程等）
● 机身紧凑，占用空间小（节省机架空间、机柜空间、运输成本）
● 模块化配件（满足您的配置要求的电源和一系列 I/O模块）
● 模块分配的灵活性——任何模块都可以无任何限制地安装到底座中的任何插槽中。
● 开放式网络（快速以太网、非屏蔽双绞线/光纤、串行 RS232C/422/485）
● 开放式协议（Profi bus-DP、DeviceNet、MODBUS ASCII/RTU/TCP）
● 点到点网络（使用非屏蔽双绞线/光纤的专用快速以太网）
● 仿真环境，无需硬件或过程连接即可测试控制策略。
● 智能 I/O（基于 Profi bus-DP、DeviceNet 和 MODBUS）
● 界面友好的组态软件（连接选件、易于组态和排除故障）
● 诊断（系统/错误日志、系统监视、网络监视、ping 测试、帧监视）
● Experion PKS/HS 集成（PLC 警报/事件、时钟同步、SOE集成等）
● 冗余（CPU、电源、I/O 网络冗余）
2.2 MasterLogic-200 PLC 系统架构
冗余选项
MasterLogic-200 为控制系统设计师提供了不同的冗余架构选项，以满足不同要求。
完全冗余系统
CPU 型号：2MLR-CPUH/# 提供完全冗余系统：
● 冗余 CPU
3
● 冗余电源
● 冗余 I/O 电缆（双路环状拓扑）
非冗余系统
用于节约成本的应用，CPU：2MLI-CPUU 提供完全非冗余系统：
● 非冗余 CPU
● 非冗余电源
● 非冗余 I/O 电缆
非冗余 CPU，冗余电源和 I/O 电缆
完全冗余架构的略微修改，即仅包含 2MLR-CPUH/# 的主 CPU（不包含备用 CPU），提供以下功能：
● 非冗余 CPU
● 冗余电源
● 冗余 I/O 电缆（双路环状拓扑）
I/O 总线中的环状拓扑（双路），
100m非屏蔽双绞线或2 km光纤网
络，连接本地和远程 I/O
Experion PKS/HS
（冗余）
Experion Vista
点到点通信
备用 CPU
高 速 同 步 ( 1 G b p s ) 切 换 时 间
<50ms
非冗余 CPU
本地 IO
本地 IO
数字设备
模拟设备
DeviceNet
Profi bus-DP
冗余电源
本地 IO
最大 I/O 底板数量：31 个工作站
最大底板 I/O 数量：23,808（使用 64 通道数字 I/O）
最大网络 I/O 数量：128,000
远程 IO
4

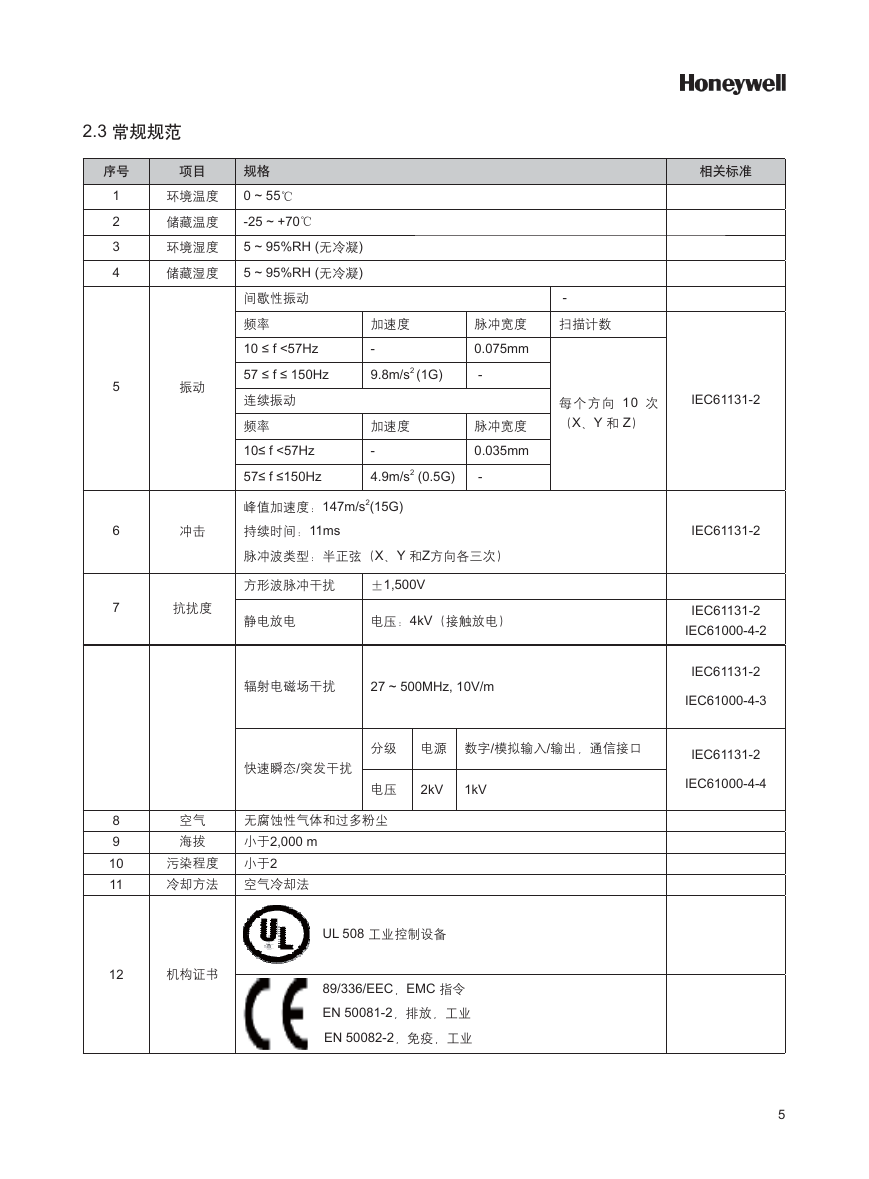

2.3 常规规范
序号
项目
规格
相关标准
1
2
3
4
5
6
7
环境温度 0 ~ 55℃
储藏温度 -25 ~ +70℃
环境湿度 5 ~ 95%RH (无冷凝)
储藏湿度 5 ~ 95%RH (无冷凝)
振动
冲击
抗扰度
间歇性振动
频率
10 ≤ f <57Hz
57 ≤ f ≤ 150Hz
连续振动
频率
10≤ f <57Hz
57≤ f ≤150Hz
加速度
-
9.8m/s2 (1G)
脉冲宽度
0.075mm
-
加速度
-
4.9m/s2 (0.5G)
脉冲宽度
0.035mm
-
峰值加速度：147m/s2(15G)
持续时间：11ms
脉冲波类型：半正弦（X、Y 和Z方向各三次）
方形波脉冲干扰
±1,500V
静电放电
电压：4kV（接触放电）
辐射电磁场干扰
27 ~ 500MHz, 10V/m
分级 电源 数字/模拟输入/输出，通信接口
快速瞬态/突发干扰
电压 2kV
1kV
8
9
10
11
空气
海拔
无腐蚀性气体和过多粉尘
小于2,000 m
污染程度 小于2
冷却方法 空气冷却法
12
机构证书
UL 508 工业控制设备
89/336/EEC，EMC 指令
EN 50081-2，排放，工业
EN 50082-2，免疫，工业
-
扫描计数
每个方向 10 次
（X、Y 和 Z）
IEC61131-2
IEC61131-2
IEC61131-2
IEC61000-4-2
IEC61131-2
IEC61000-4-3
IEC61131-2
IEC61000-4-4
5
