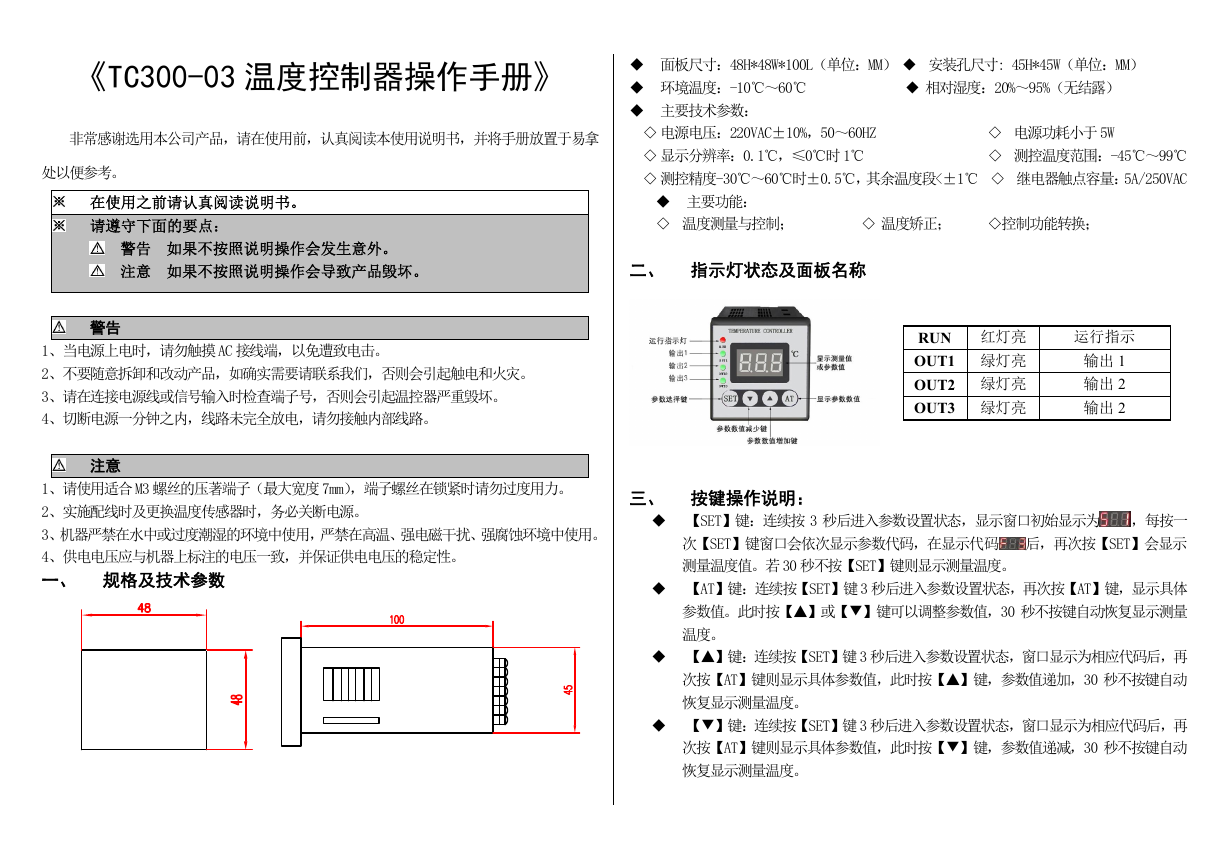

《TC300-03 温度控制器操作手册》 非常感谢选用本公司产品，请在使用前，认真阅读本使用说明书，并将手册放置于易拿 处以便参考。 在使用之前请认真阅读说明书。 请遵守下面的要点： 警告 如果不按照说明操作会发生意外。 注意 如果不按照说明操作会导致产品毁坏。 警告 1、当电源上电时，请勿触摸 AC 接线端，以免遭致电击。 2、不要随意拆卸和改动产品，如确实需要请联系我们，否则会引起触电和火灾。 3、请在连接电源线或信号输入时检查端子号，否则会引起温控器严重毁坏。 4、切断电源一分钟之内，线路未完全放电，请勿接触内部线路。 注意 1、请使用适合 M3 螺丝的压著端子（最大宽度 7mm），端子螺丝在锁紧时请勿过度用力。 2、实施配线时及更换温度传感器时，务必关断电源。 3、机器严禁在水中或过度潮湿的环境中使用，严禁在高温、强电磁干扰、强腐蚀环境中使用。 4、供电电压应与机器上标注的电压一致，并保证供电电压的稳定性。 一、 规格及技术参数  面板尺寸：48H*48W*100L（单位：MM） ◆ 安装孔尺寸: 45H*45W（单位：MM）  环境温度：-10℃～60℃ ◆ 相对湿度：20%～95%（无结露）  主要技术参数： ◇ 电源电压：220VAC±10%，50～60HZ ◇ 电源功耗小于 5W ◇ 显示分辨率：0.1℃，≤0℃时 1℃ ◇ 测控温度范围：-45℃～99℃ ◇ 测控精度-30℃～60℃时±0.5℃，其余温度段<±1℃ ◇ 继电器触点容量：5A/250VAC  主要功能： ◇ 温度测量与控制； ◇ 温度矫正； ◇控制功能转换； 二、 指示灯状态及面板名称 RUN 红灯亮 OUT1 绿灯亮 OUT2 绿灯亮 OUT3 绿灯亮 运行指示 输出 1 输出 2 输出 2 三、 按键操作说明：  【SET】键：连续按 3 秒后进入参数设置状态，显示窗口初始显示为 ，每按一 次【SET】键窗口会依次显示参数代码，在显示代码 后，再次按【SET】会显示 测量温度值。若 30 秒不按【SET】键则显示测量温度。  【AT】键：连续按【SET】键 3 秒后进入参数设置状态，再次按【AT】键，显示具体 参数值。此时按【▲】或【▼】键可以调整参数值，30 秒不按键自动恢复显示测量 温度。  【▲】键：连续按【SET】键 3 秒后进入参数设置状态，窗口显示为相应代码后，再 次按【AT】键则显示具体参数值，此时按【▲】键，参数值递加，30 秒不按键自动 恢复显示测量温度。  【▼】键：连续按【SET】键 3 秒后进入参数设置状态，窗口显示为相应代码后，再 次按【AT】键则显示具体参数值，此时按【▼】键，参数值递减，30 秒不按键自动 恢复显示测量温度。 

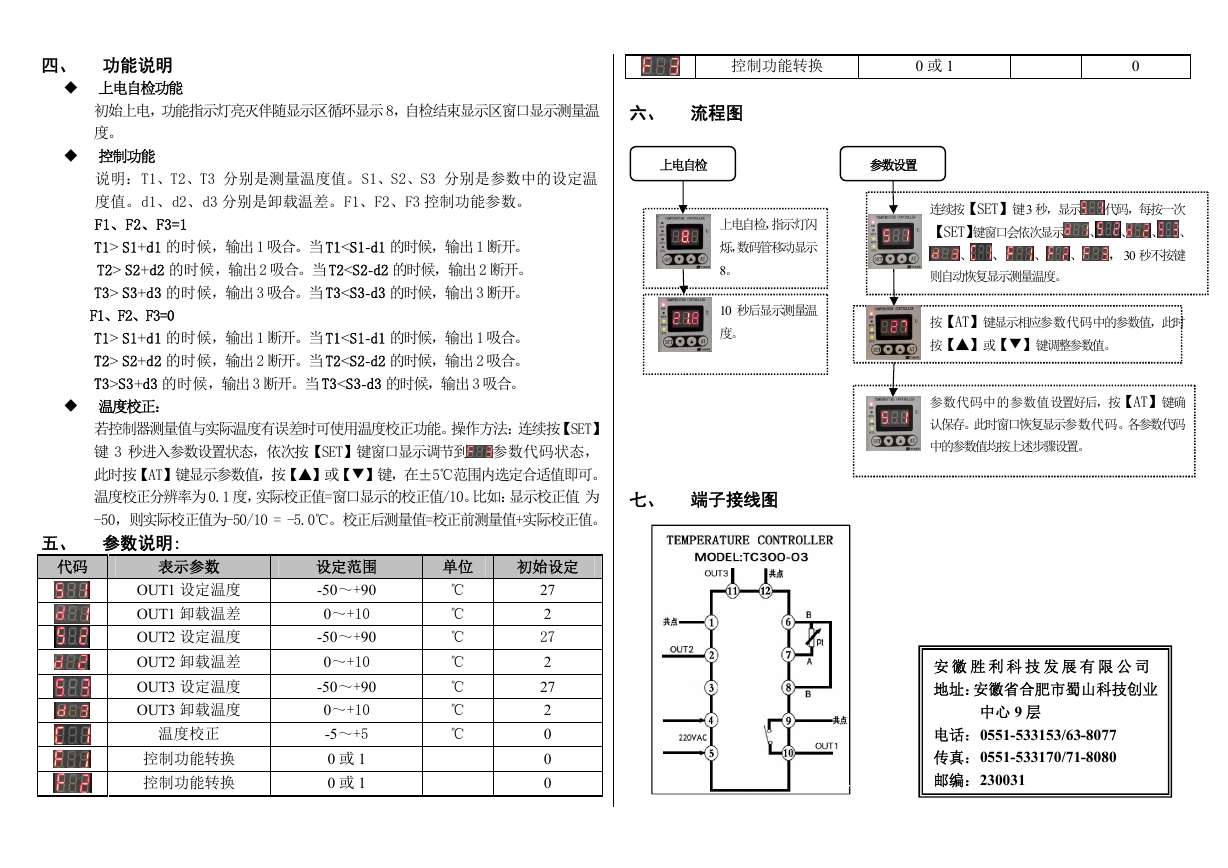

四、 功能说明  上电自检功能 初始上电，功能指示灯亮灭伴随显示区循环显示 8，自检结束显示区窗口显示测量温 度。  控制功能 说明：T1、T2、T3 分别是测量温度值。S1、S2、S3 分别是参数中的设定温 度值。d1、d2、d3 分别是卸载温差。F1、F2、F3 控制功能参数。 F1、F2、F3=1 T1> S1+d1 的时候，输出 1 吸合。当 T1 S2+d2 的时候，输出 2 吸合。当 T2 S3+d3 的时候，输出 3 吸合。当 T3 S1+d1 的时候，输出 1 断开。当 T1 S2+d2 的时候，输出 2 断开。当 T2S3+d3 的时候，输出 3 断开。当 T3
