深圳大学实验报告课程名称：微型计算机原理实验项目名称：实验 9. 定时器的使用-PWM 产生、按键学院：医学院专业：生物医学工程指导教师：尹力报告人：蔡笑玲学号：2009222007 班级： 1 实验时间： 2011-5-19 实验报告提交时间： 2011-5-25 教务处制

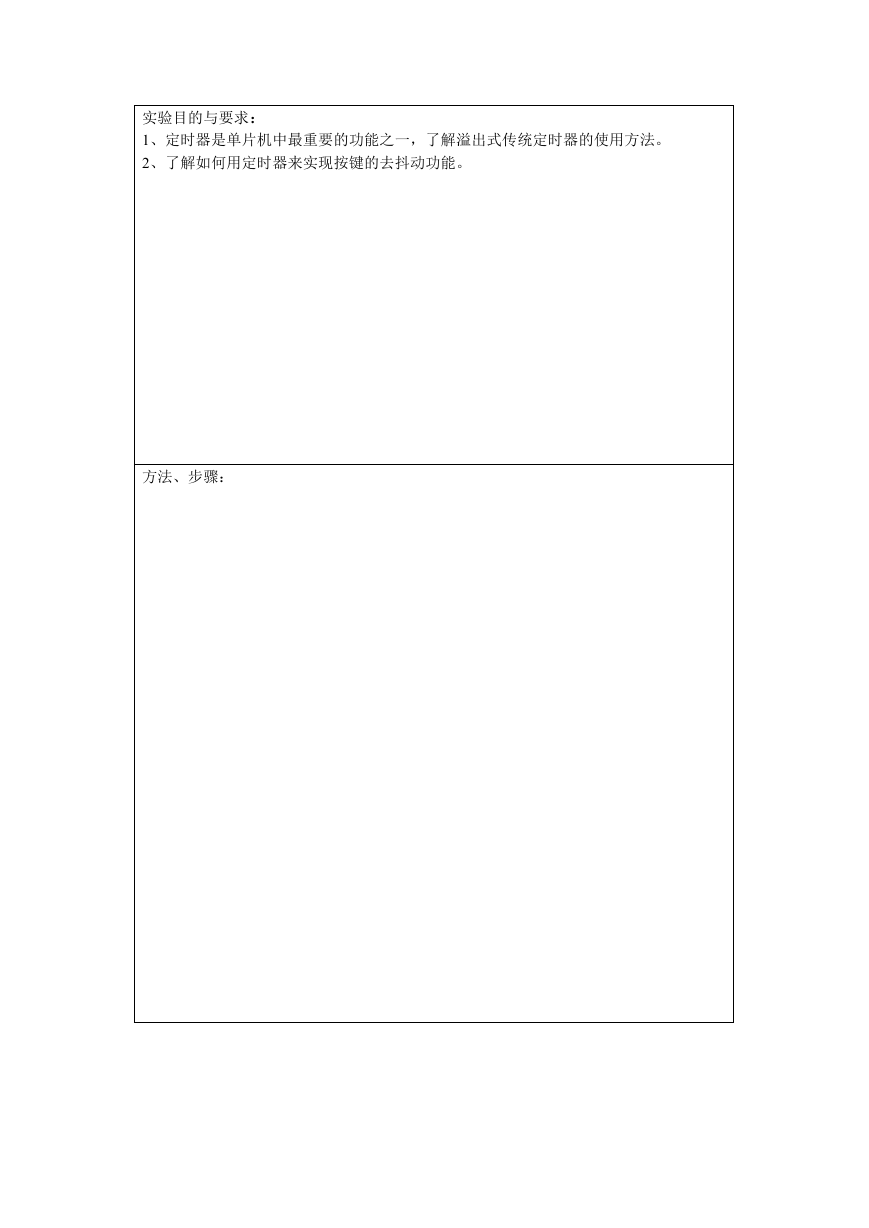

实验目的与要求： 1、定时器是单片机中最重要的功能之一，了解溢出式传统定时器的使用方法。 2、了解如何用定时器来实现按键的去抖动功能。方法、步骤：

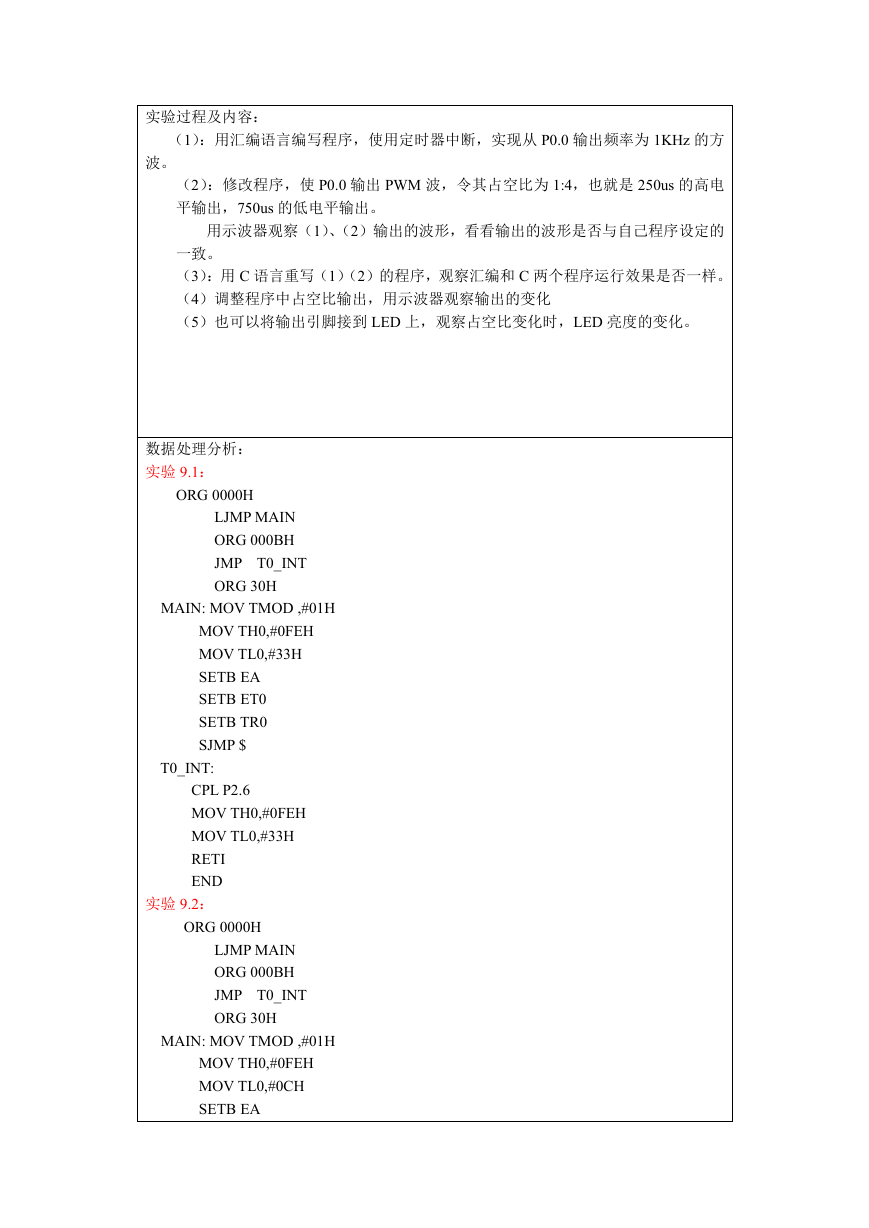

实验过程及内容：（1）：用汇编语言编写程序，使用定时器中断，实现从 P0.0 输出频率为 1KHz 的方波。（2）：修改程序，使 P0.0 输出 PWM 波，令其占空比为 1:4，也就是 250us 的高电平输出，750us 的低电平输出。用示波器观察（1）、（2）输出的波形，看看输出的波形是否与自己程序设定的一致。（3）：用 C 语言重写（1）（2）的程序，观察汇编和 C 两个程序运行效果是否一样。（4）调整程序中占空比输出，用示波器观察输出的变化（5）也可以将输出引脚接到 LED 上，观察占空比变化时，LED 亮度的变化。数据处理分析：实验 9.1： ORG 0000H LJMP MAIN ORG 000BH JMP T0_INT ORG 30H MAIN: MOV TMOD ,#01H MOV TH0,#0FEH MOV TL0,#33H SETB EA SETB ET0 SETB TR0 SJMP $ T0_INT: CPL P2.6 MOV TH0,#0FEH MOV TL0,#33H RETI END 实验 9.2： ORG 0000H LJMP MAIN ORG 000BH JMP T0_INT ORG 30H MAIN: MOV TMOD ,#01H MOV TH0,#0FEH MOV TL0,#0CH SETB EA

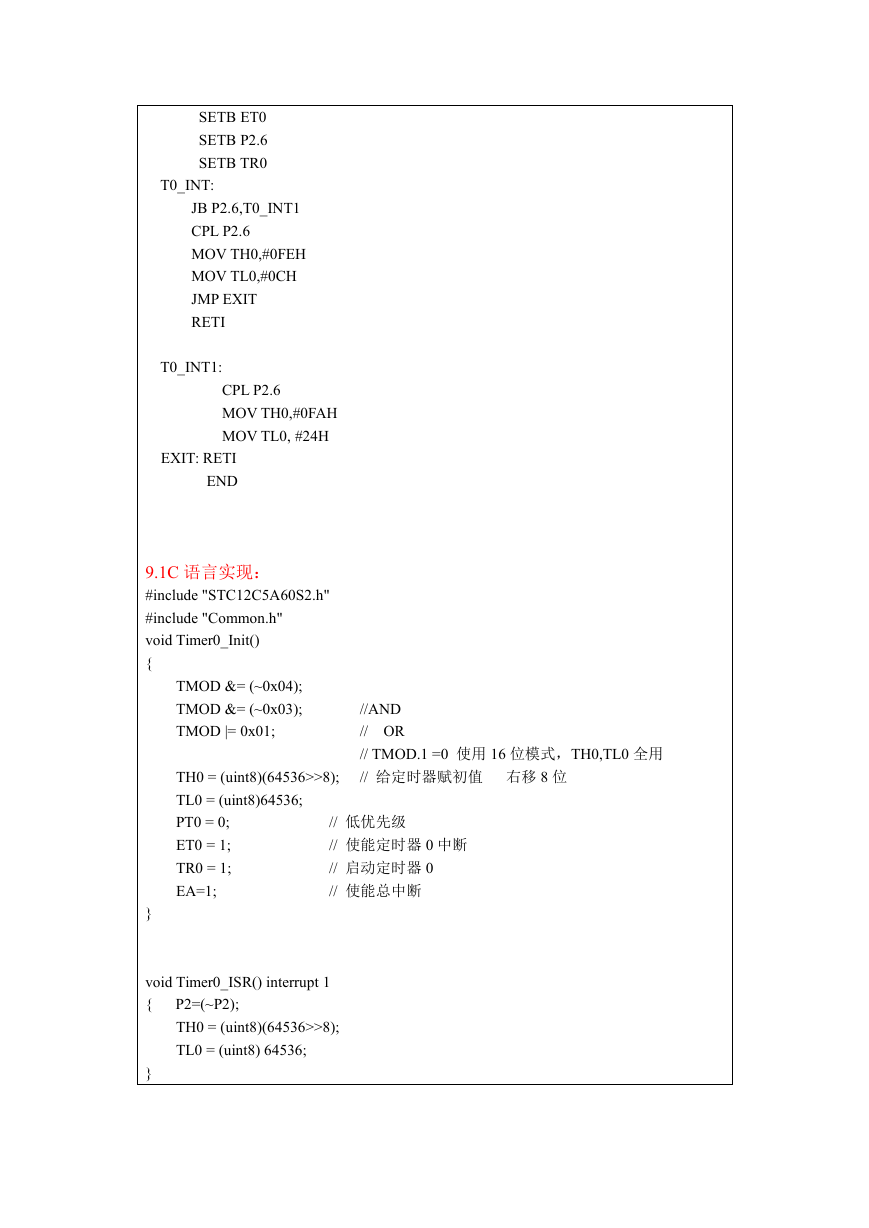

SETB ET0 SETB P2.6 SETB TR0 T0_INT: JB P2.6,T0_INT1 CPL P2.6 MOV TH0,#0FEH MOV TL0,#0CH JMP EXIT RETI T0_INT1: CPL P2.6 MOV TH0,#0FAH MOV TL0, #24H EXIT: RETI END 9.1C 语言实现： #include "STC12C5A60S2.h" #include "Common.h" void Timer0_Init() { TMOD &= (~0x04); TMOD &= (~0x03); TMOD |= 0x01; TH0 = (uint8)(64536>>8); TL0 = (uint8)64536; PT0 = 0; ET0 = 1; TR0 = 1; EA=1; } void Timer0_ISR() interrupt 1 { P2=(~P2); TH0 = (uint8)(64536>>8); TL0 = (uint8) 64536; } //AND // OR // TMOD.1 =0 使用 16 位模式，TH0,TL0 全用 // 给定时器赋初值右移 8 位 // 低优先级 // 使能定时器 0 中断 // 启动定时器 0 // 使能总中断

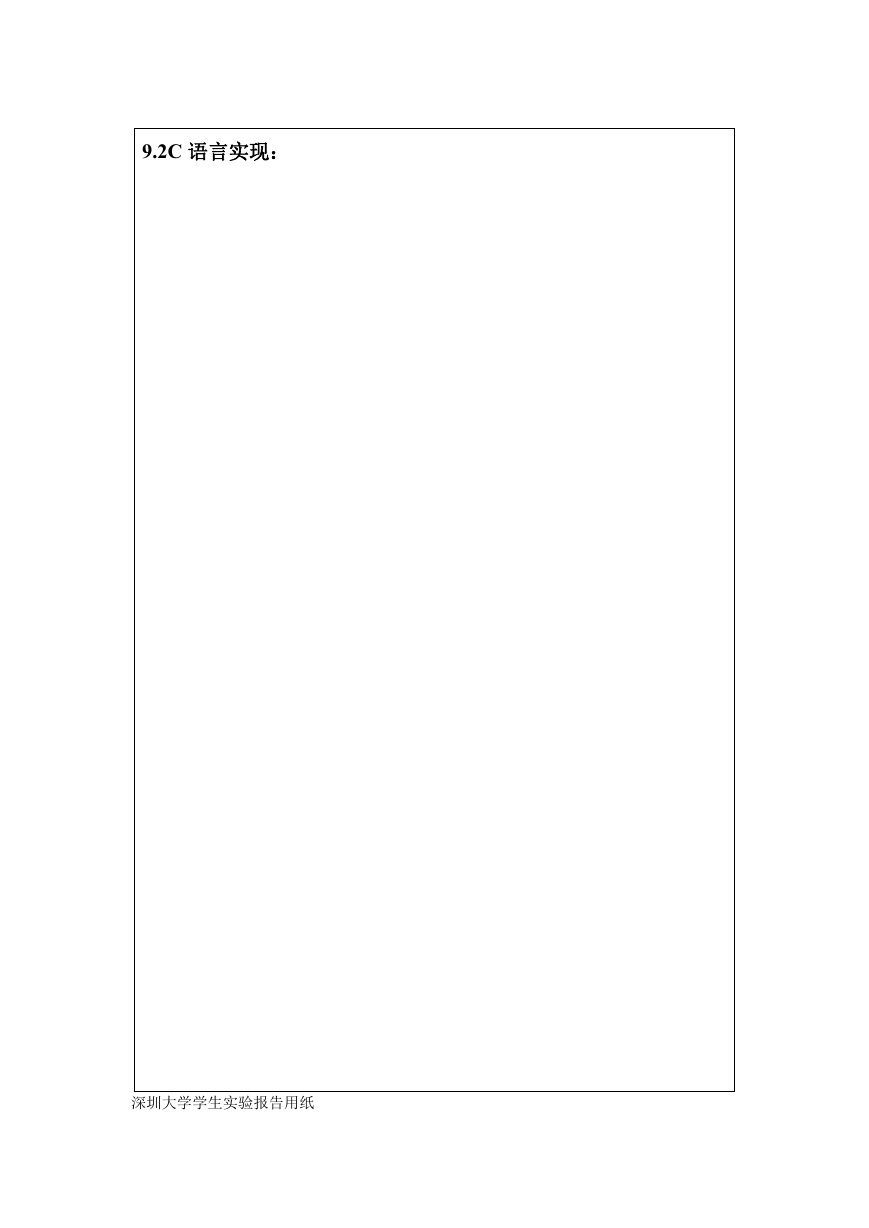

9.2C 语言实现：深圳大学学生实验报告用纸

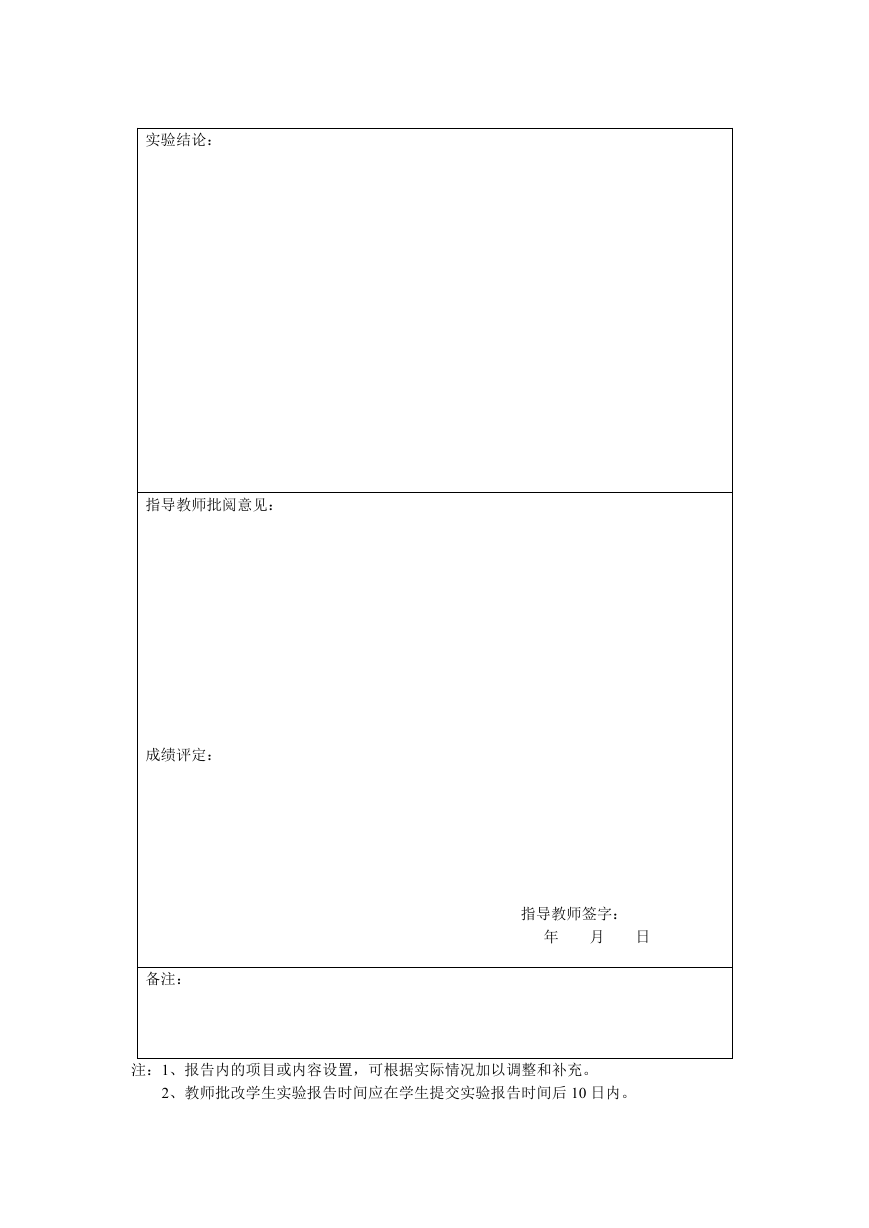

实验结论：指导教师批阅意见：成绩评定：备注：指导教师签字：年月日注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。 2、教师批改学生实验报告时间应在学生提交实验报告时间后 10 日内。
