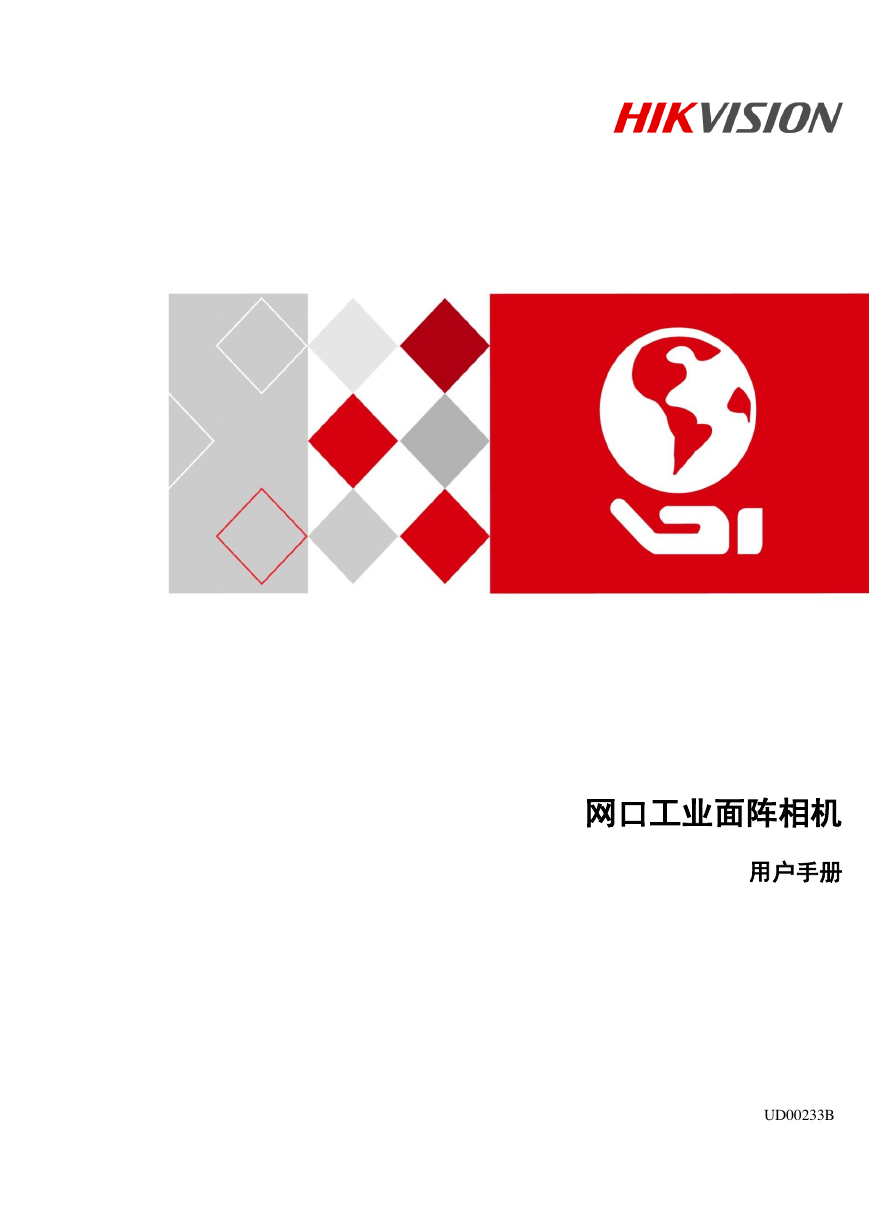

网口工业面阵相机用户手册 UD00233B

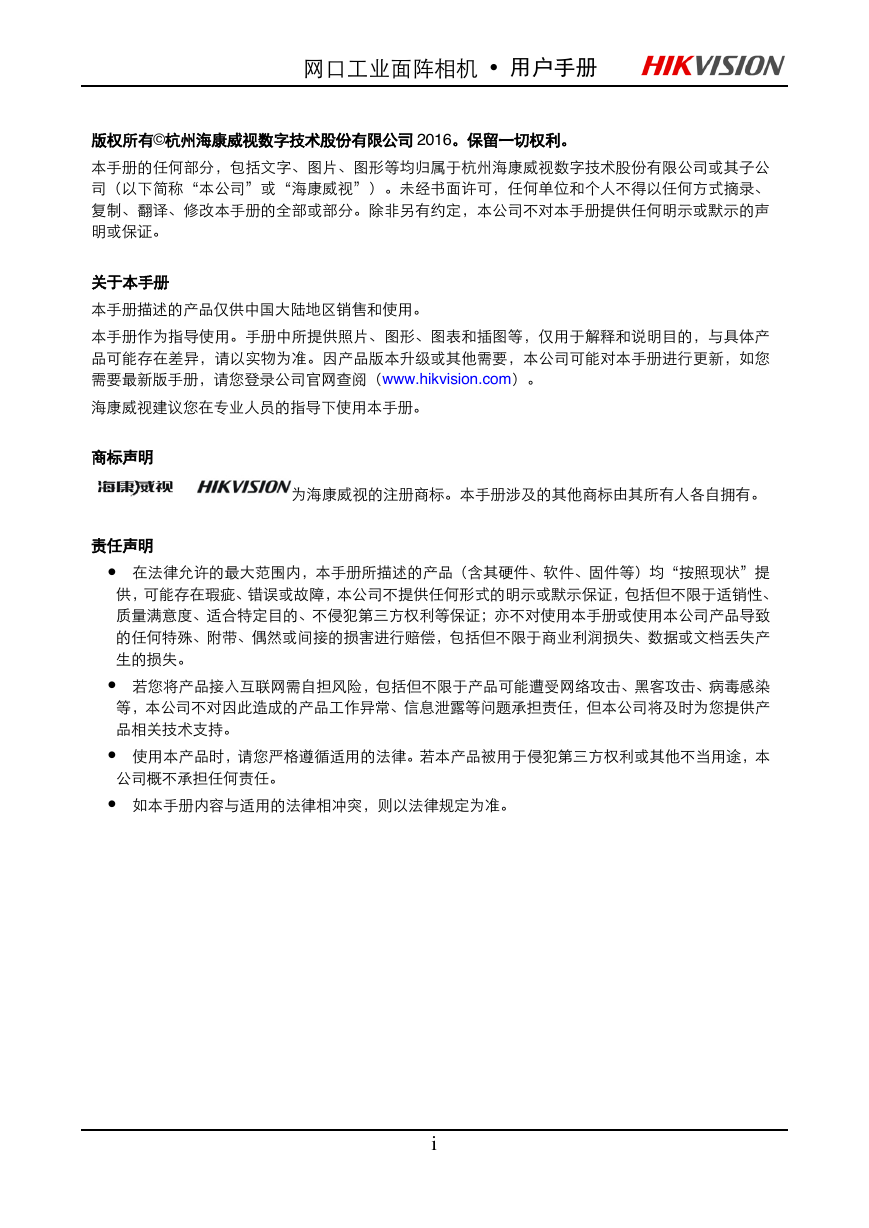

网口工业面阵相机  用户手册版权所有©杭州海康威视数字技术股份有限公司 2016。保留一切权利。本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。关于本手册本手册描述的产品仅供中国大陆地区销售和使用。本手册作为指导使用。手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（www.hikvision.com）。海康威视建议您在专业人员的指导下使用本手册。商标声明责任声明为海康威视的注册商标。本手册涉及的其他商标由其所有人各自拥有。  在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。  若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。  使用本产品时，请您严格遵循适用的法律。若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。  如本手册内容与适用的法律相冲突，则以法律规定为准。 i

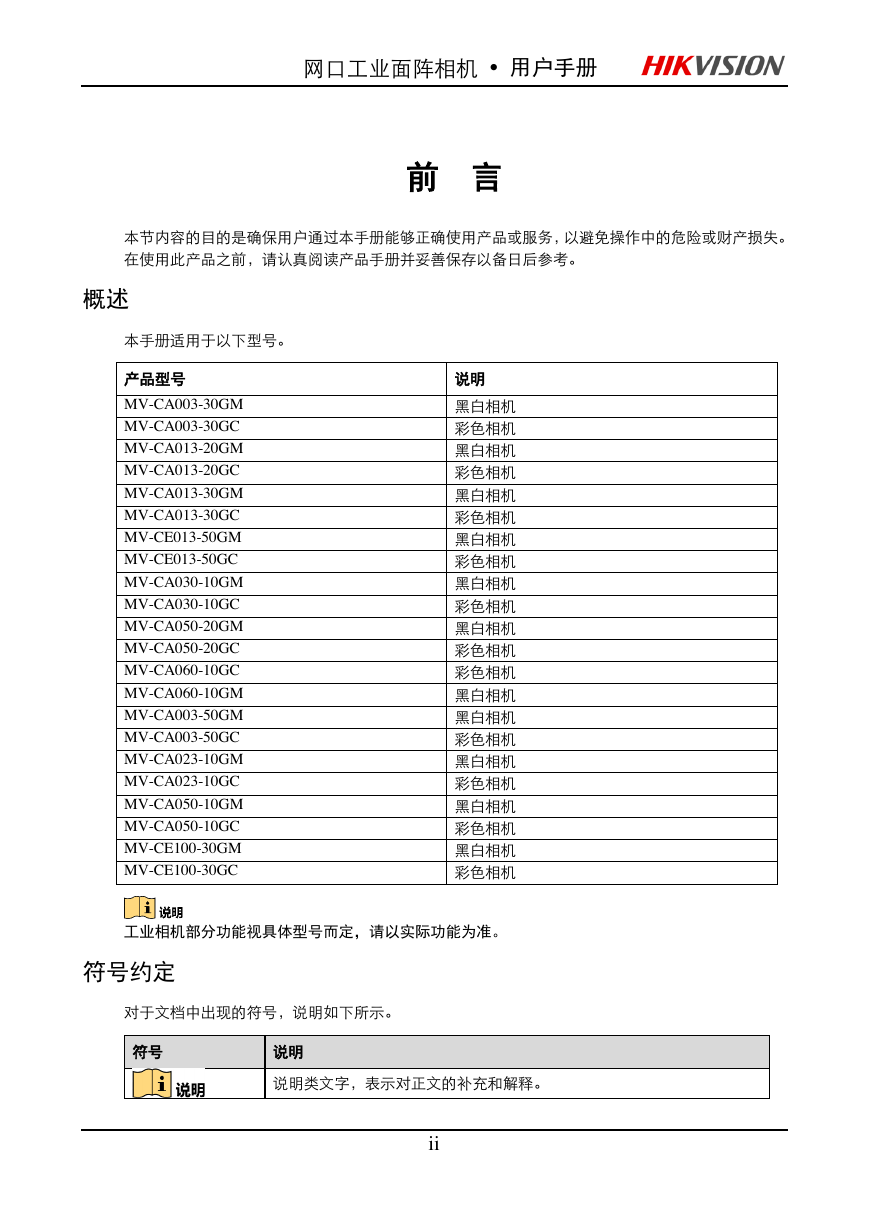

网口工业面阵相机  用户手册前言本节内容的目的是确保用户通过本手册能够正确使用产品或服务，以避免操作中的危险或财产损失。在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。概述本手册适用于以下型号。产品型号 MV-CA003-30GM MV-CA003-30GC MV-CA013-20GM MV-CA013-20GC MV-CA013-30GM MV-CA013-30GC MV-CE013-50GM MV-CE013-50GC MV-CA030-10GM MV-CA030-10GC MV-CA050-20GM MV-CA050-20GC MV-CA060-10GC MV-CA060-10GM MV-CA003-50GM MV-CA003-50GC MV-CA023-10GM MV-CA023-10GC MV-CA050-10GM MV-CA050-10GC MV-CE100-30GM MV-CE100-30GC 说明黑白相机彩色相机黑白相机彩色相机黑白相机彩色相机黑白相机彩色相机黑白相机彩色相机黑白相机彩色相机彩色相机黑白相机黑白相机彩色相机黑白相机彩色相机黑白相机彩色相机黑白相机彩色相机工业相机部分功能视具体型号而定，请以实际功能为准。符号约定对于文档中出现的符号，说明如下所示。符号说明说明类文字，表示对正文的补充和解释。 ii

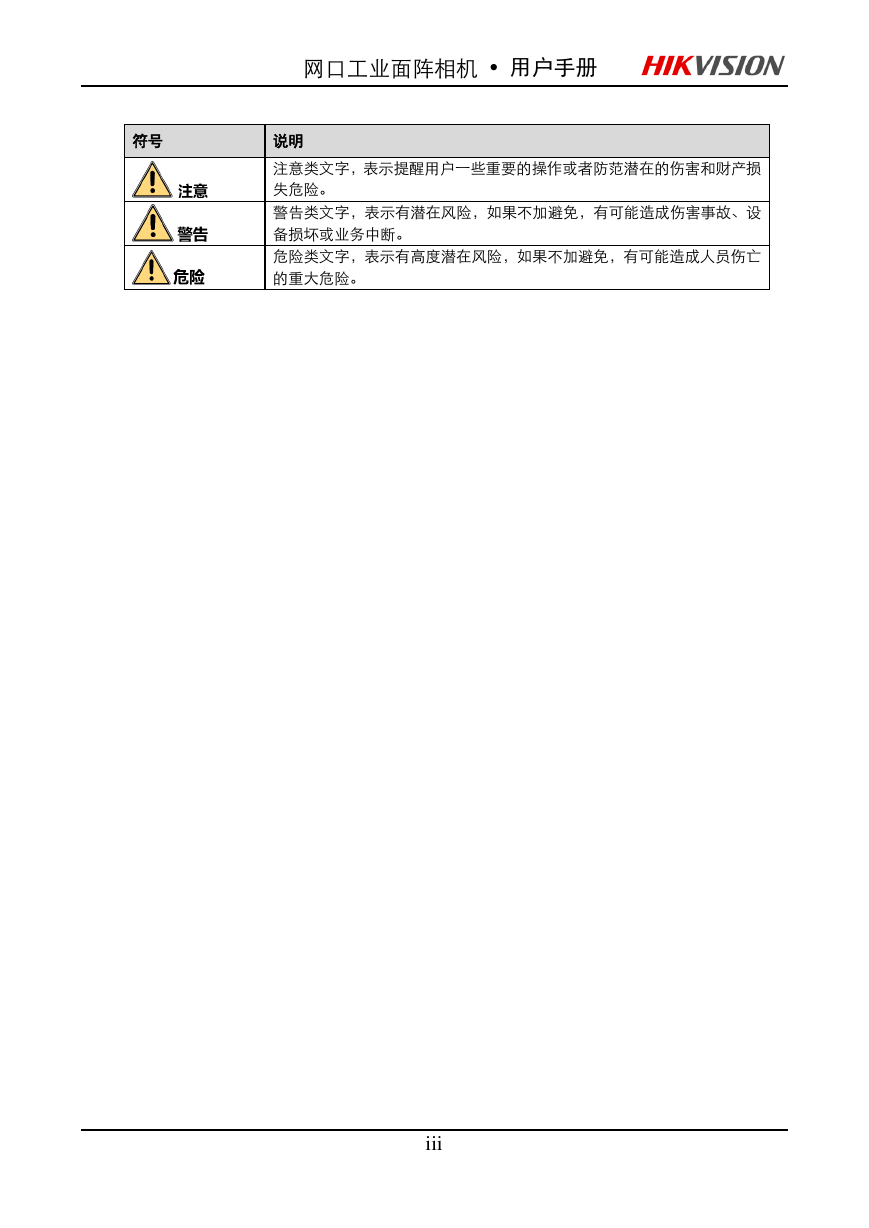

网口工业面阵相机  用户手册符号说明注意类文字，表示提醒用户一些重要的操作或者防范潜在的伤害和财产损失危险。警告类文字，表示有潜在风险，如果不加避免，有可能造成伤害事故、设备损坏或业务中断。危险类文字，表示有高度潜在风险，如果不加避免，有可能造成人员伤亡的重大危险。 iii

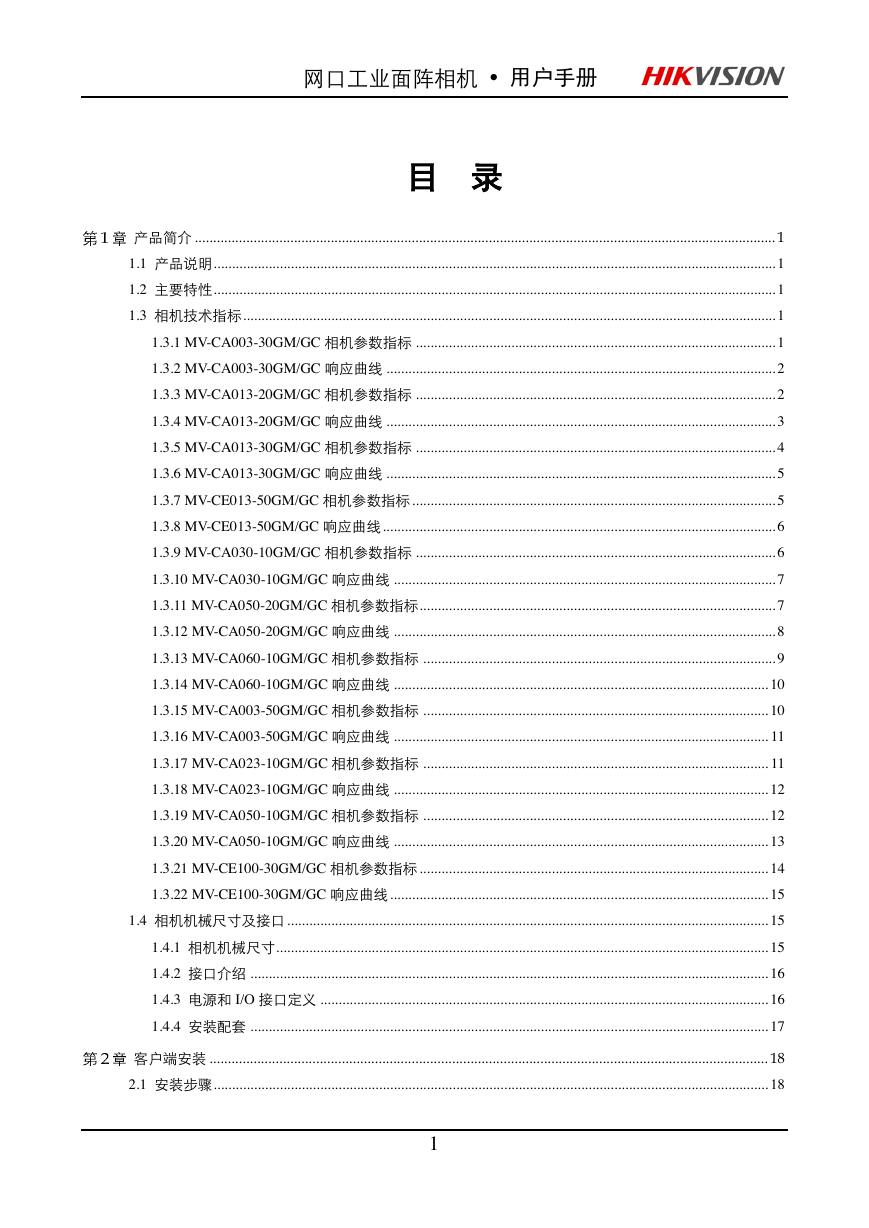

网口工业面阵相机  用户手册目录产品简介 .............................................................................................................................................................. 1 1.1 产品说明 ......................................................................................................................................................... 1 1.2 主要特性 ......................................................................................................................................................... 1 1.3 相机技术指标 ................................................................................................................................................. 1 1.3.1 MV-CA003-30GM/GC 相机参数指标 .................................................................................................. 1 1.3.2 MV-CA003-30GM/GC 响应曲线 .......................................................................................................... 2 1.3.3 MV-CA013-20GM/GC 相机参数指标 .................................................................................................. 2 1.3.4 MV-CA013-20GM/GC 响应曲线 .......................................................................................................... 3 1.3.5 MV-CA013-30GM/GC 相机参数指标 .................................................................................................. 4 1.3.6 MV-CA013-30GM/GC 响应曲线 .......................................................................................................... 5 1.3.7 MV-CE013-50GM/GC 相机参数指标 ................................................................................................... 5 1.3.8 MV-CE013-50GM/GC 响应曲线 ........................................................................................................... 6 1.3.9 MV-CA030-10GM/GC 相机参数指标 .................................................................................................. 6 1.3.10 MV-CA030-10GM/GC 响应曲线 ........................................................................................................ 7 1.3.11 MV-CA050-20GM/GC 相机参数指标 ................................................................................................. 7 1.3.12 MV-CA050-20GM/GC 响应曲线 ........................................................................................................ 8 1.3.13 MV-CA060-10GM/GC 相机参数指标 ................................................................................................ 9 1.3.14 MV-CA060-10GM/GC 响应曲线 ...................................................................................................... 10 1.3.15 MV-CA003-50GM/GC 相机参数指标 .............................................................................................. 10 1.3.16 MV-CA003-50GM/GC 响应曲线 ...................................................................................................... 11 1.3.17 MV-CA023-10GM/GC 相机参数指标 .............................................................................................. 11 1.3.18 MV-CA023-10GM/GC 响应曲线 ...................................................................................................... 12 1.3.19 MV-CA050-10GM/GC 相机参数指标 .............................................................................................. 12 1.3.20 MV-CA050-10GM/GC 响应曲线 ...................................................................................................... 13 1.3.21 MV-CE100-30GM/GC 相机参数指标 ............................................................................................... 14 1.3.22 MV-CE100-30GM/GC 响应曲线 ....................................................................................................... 15 1.4 相机机械尺寸及接口 ................................................................................................................................... 15 1.4.1 相机机械尺寸 ...................................................................................................................................... 15 1.4.2 接口介绍 ............................................................................................................................................. 16 1.4.3 电源和 I/O 接口定义 .......................................................................................................................... 16 1.4.4 安装配套 ............................................................................................................................................. 17 客户端安装 ........................................................................................................................................................ 18 2.1 安装步骤 ....................................................................................................................................................... 18 1

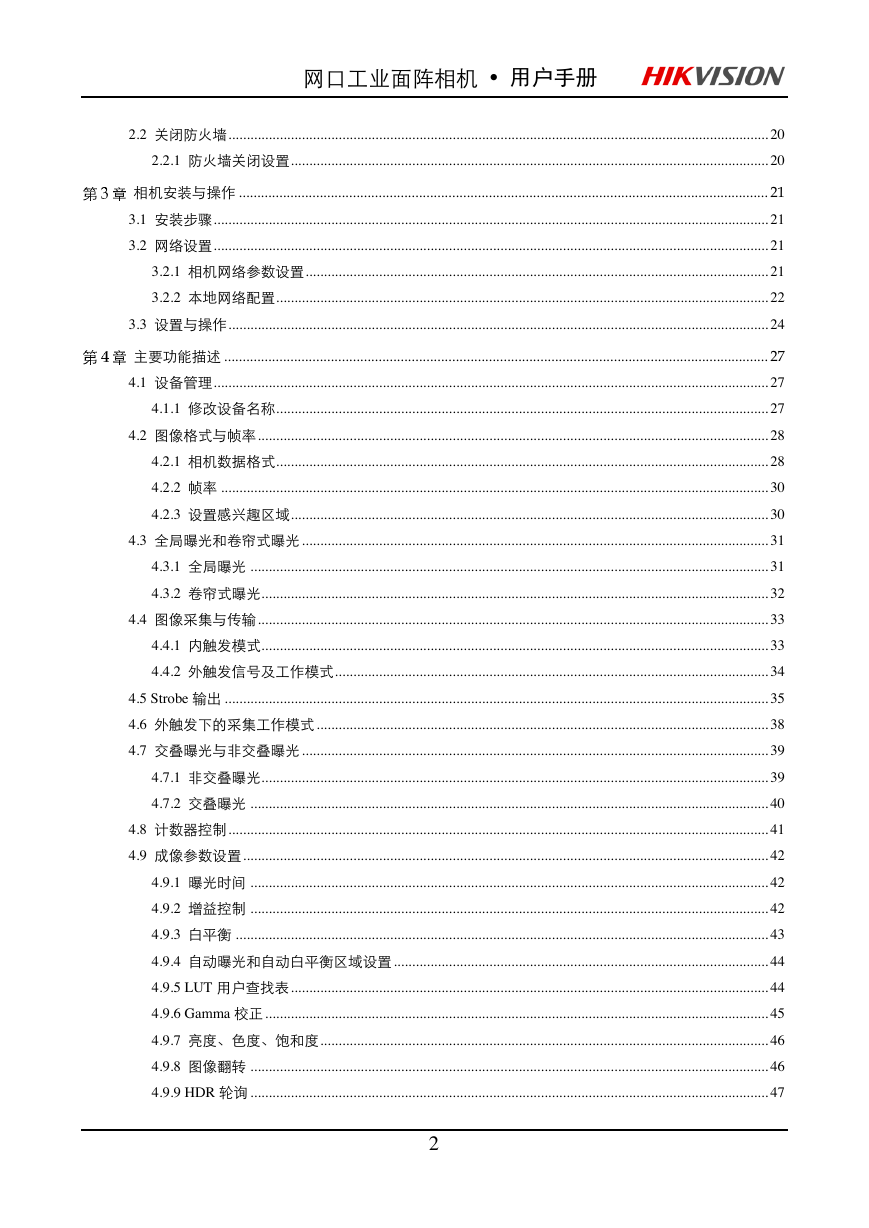

网口工业面阵相机  用户手册 2.2 关闭防火墙 ................................................................................................................................................... 20 2.2.1 防火墙关闭设置 .................................................................................................................................. 20 相机安装与操作 ................................................................................................................................................ 21 3.1 安装步骤 ....................................................................................................................................................... 21 3.2 网络设置 ....................................................................................................................................................... 21 3.2.1 相机网络参数设置 .............................................................................................................................. 21 3.2.2 本地网络配置 ...................................................................................................................................... 22 3.3 设置与操作 ................................................................................................................................................... 24 主要功能描述 .................................................................................................................................................... 27 4.1 设备管理 ....................................................................................................................................................... 27 4.1.1 修改设备名称 ...................................................................................................................................... 27 4.2 图像格式与帧率 ........................................................................................................................................... 28 4.2.1 相机数据格式 ...................................................................................................................................... 28 4.2.2 帧率 ..................................................................................................................................................... 30 4.2.3 设置感兴趣区域 .................................................................................................................................. 30 4.3 全局曝光和卷帘式曝光 ............................................................................................................................... 31 4.3.1 全局曝光 ............................................................................................................................................. 31 4.3.2 卷帘式曝光.......................................................................................................................................... 32 4.4 图像采集与传输 ........................................................................................................................................... 33 4.4.1 内触发模式.......................................................................................................................................... 33 4.4.2 外触发信号及工作模式 ...................................................................................................................... 34 4.5 Strobe 输出 .................................................................................................................................................... 35 4.6 外触发下的采集工作模式 ........................................................................................................................... 38 4.7 交叠曝光与非交叠曝光 ............................................................................................................................... 39 4.7.1 非交叠曝光.......................................................................................................................................... 39 4.7.2 交叠曝光 ............................................................................................................................................. 40 4.8 计数器控制 ................................................................................................................................................... 41 4.9 成像参数设置 ............................................................................................................................................... 42 4.9.1 曝光时间 ............................................................................................................................................. 42 4.9.2 增益控制 ............................................................................................................................................. 42 4.9.3 白平衡 ................................................................................................................................................. 43 4.9.4 自动曝光和自动白平衡区域设置 ...................................................................................................... 44 4.9.5 LUT 用户查找表 .................................................................................................................................. 44 4.9.6 Gamma 校正 ......................................................................................................................................... 45 4.9.7 亮度、色度、饱和度 .......................................................................................................................... 46 4.9.8 图像翻转 ............................................................................................................................................. 46 4.9.9 HDR 轮询 ............................................................................................................................................. 47 2

网口工业面阵相机  用户手册 4.9.10 测试模式............................................................................................................................................ 48 4.10 I/O 电气特性 ............................................................................................................................................... 50 4.10.1 Line0 光耦隔离输入电路 .................................................................................................................. 50 4.10.2 Line1 光耦隔离输出电路 .................................................................................................................. 51 4.10.3 Line2 输入输出可配置 I/O 电路 ....................................................................................................... 53 4.11 传输层控制 ................................................................................................................................................. 54 4.11.1 DHCP 与固定 IP................................................................................................................................. 54 4.11.2 有效带宽及设置 ................................................................................................................................ 55 4.12 用户参数及个性化设置 ............................................................................................................................. 56 4.12.1 参数保存和载入 ................................................................................................................................ 56 4.12.2 采集信息植入图像 ............................................................................................................................ 57 4.13 固件升级 ..................................................................................................................................................... 59 相机故障及排查 ................................................................................................................................................ 60 5.1 LED 灯状态 ................................................................................................................................................... 60 5.1.1 状态定义 ............................................................................................................................................. 60 5.1.2 LED 灯故障状态说明 .......................................................................................................................... 60 5.1.3 常见问题列表 ...................................................................................................................................... 61 获得支持 ............................................................................................................................................................ 62 3

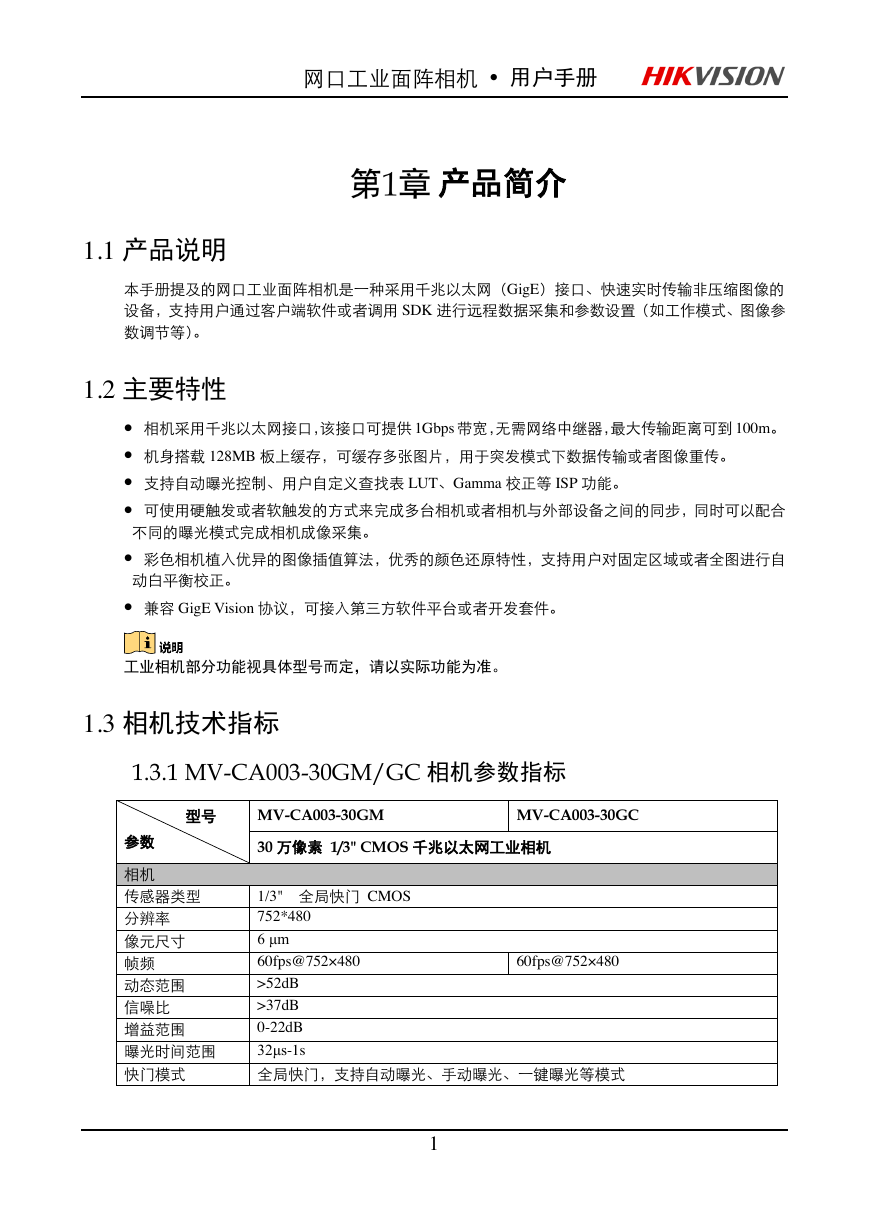

网口工业面阵相机  用户手册产品简介 1.1 产品说明本手册提及的网口工业面阵相机是一种采用千兆以太网（GigE）接口、快速实时传输非压缩图像的设备，支持用户通过客户端软件或者调用 SDK 进行远程数据采集和参数设置（如工作模式、图像参数调节等）。 1.2 主要特性  相机采用千兆以太网接口，该接口可提供 1Gbps 带宽，无需网络中继器，最大传输距离可到 100m。  机身搭载 128MB 板上缓存，可缓存多张图片，用于突发模式下数据传输或者图像重传。  支持自动曝光控制、用户自定义查找表 LUT、Gamma 校正等 ISP 功能。  可使用硬触发或者软触发的方式来完成多台相机或者相机与外部设备之间的同步，同时可以配合不同的曝光模式完成相机成像采集。  彩色相机植入优异的图像插值算法，优秀的颜色还原特性，支持用户对固定区域或者全图进行自动白平衡校正。  兼容 GigE Vision 协议，可接入第三方软件平台或者开发套件。工业相机部分功能视具体型号而定，请以实际功能为准。 1.3 相机技术指标 1.3.1 MV-CA003-30GM/GC 相机参数指标型号参数相机传感器类型分辨率像元尺寸帧频动态范围信噪比增益范围曝光时间范围快门模式 MV-CA003-30GM MV-CA003-30GC 30 万像素 1/3" CMOS 千兆以太网工业相机 1/3" 全局快门 CMOS 752*480 6 μm 60fps@752×480 >52dB >37dB 0-22dB 32μs-1s 60fps@752×480 全局快门，支持自动曝光、手动曝光、一键曝光等模式 1
