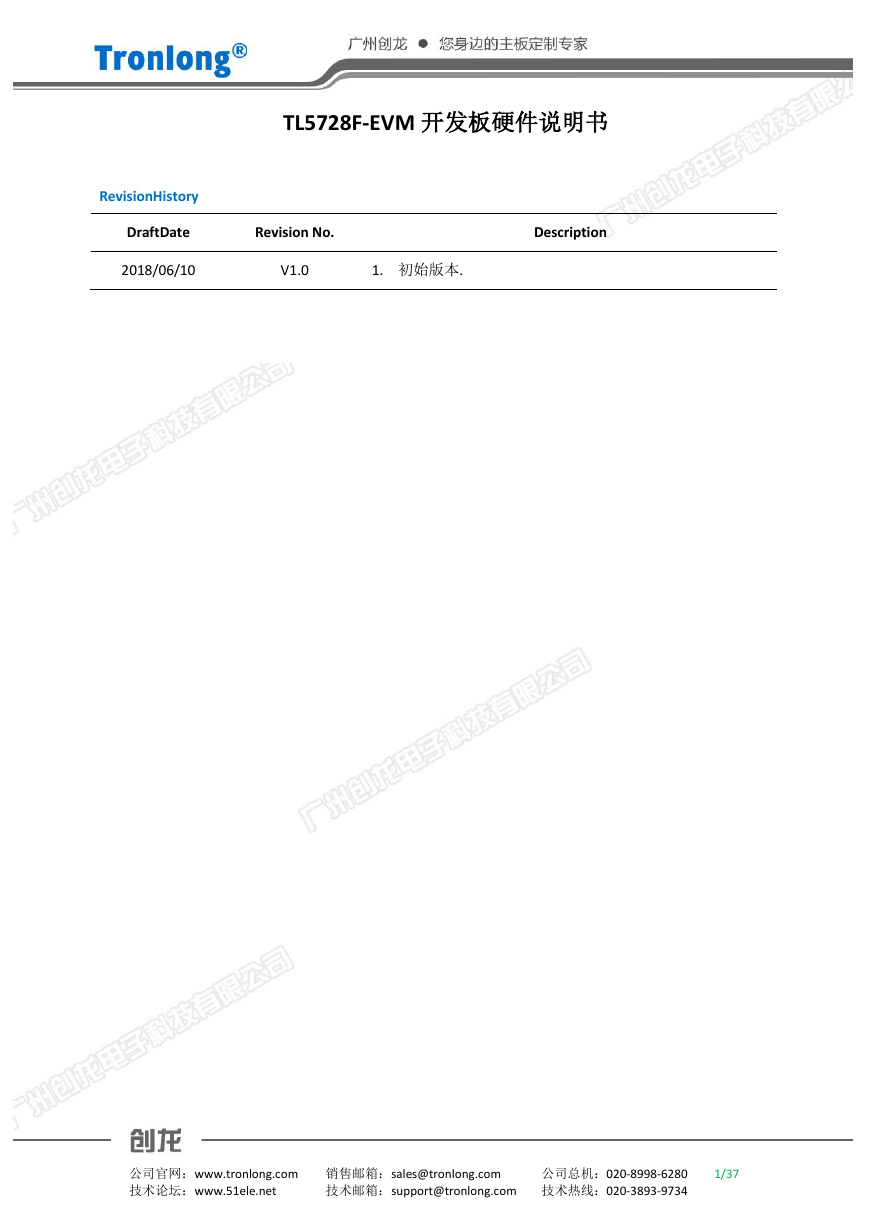

    TL5728F-EVM 开发板硬件说明书 RevisionHistory DraftDate Revision No. Description 2018/06/10 V1.0 1. 初始版本. 公司官网：www.tronlong.com 销售邮箱：sales@tronlong.com 技术论坛：www.51ele.net 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 1/37

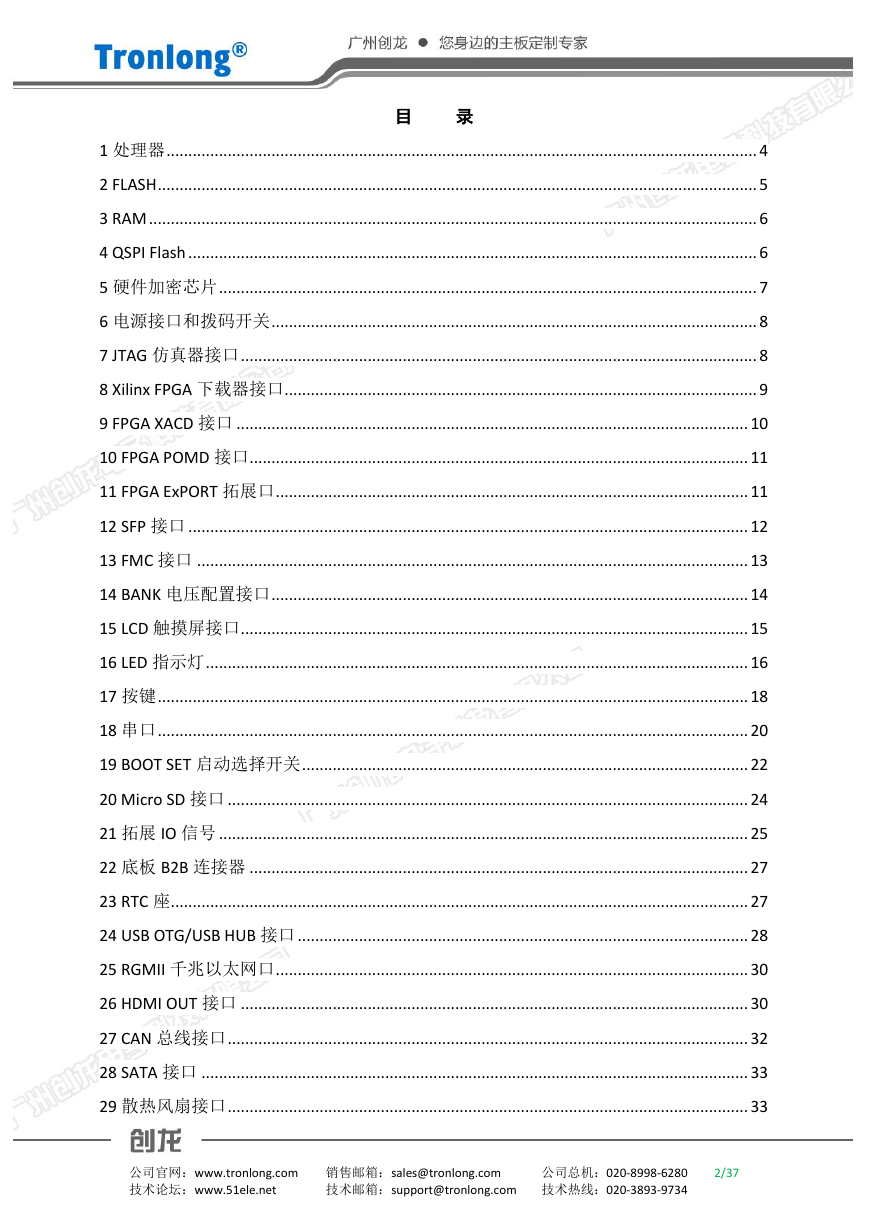

    目 录 1 处理器 ....................................................................................................................................... 4 2 FLASH ......................................................................................................................................... 5 3 RAM ........................................................................................................................................... 6 4 QSPI Flash .................................................................................................................................. 6 5 硬件加密芯片 ........................................................................................................................... 7 6 电源接口和拨码开关 ............................................................................................................... 8 7 JTAG 仿真器接口 ...................................................................................................................... 8 8 Xilinx FPGA 下载器接口 ............................................................................................................ 9 9 FPGA XACD 接口 ..................................................................................................................... 10 10 FPGA POMD 接口 .................................................................................................................. 11 11 FPGA ExPORT 拓展口 ............................................................................................................ 11 12 SFP 接口 ................................................................................................................................ 12 13 FMC 接口 .............................................................................................................................. 13 14 BANK 电压配置接口 ............................................................................................................. 14 15 LCD 触摸屏接口 .................................................................................................................... 15 16 LED 指示灯 ............................................................................................................................ 16 17 按键 ....................................................................................................................................... 18 18 串口 ....................................................................................................................................... 20 19 BOOT SET 启动选择开关 ...................................................................................................... 22 20 Micro SD 接口 ....................................................................................................................... 24 21 拓展 IO 信号 ......................................................................................................................... 25 22 底板 B2B 连接器 .................................................................................................................. 27 23 RTC 座 .................................................................................................................................... 27 24 USB OTG/USB HUB 接口 ....................................................................................................... 28 25 RGMII 千兆以太网口 ............................................................................................................ 30 26 HDMI OUT 接口 .................................................................................................................... 30 27 CAN 总线接口 ....................................................................................................................... 32 28 SATA 接口 ............................................................................................................................. 33 29 散热风扇接口 ....................................................................................................................... 33 公司官网：www.tronlong.com 销售邮箱：sales@tronlong.com 技术论坛：www.51ele.net 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 2/37

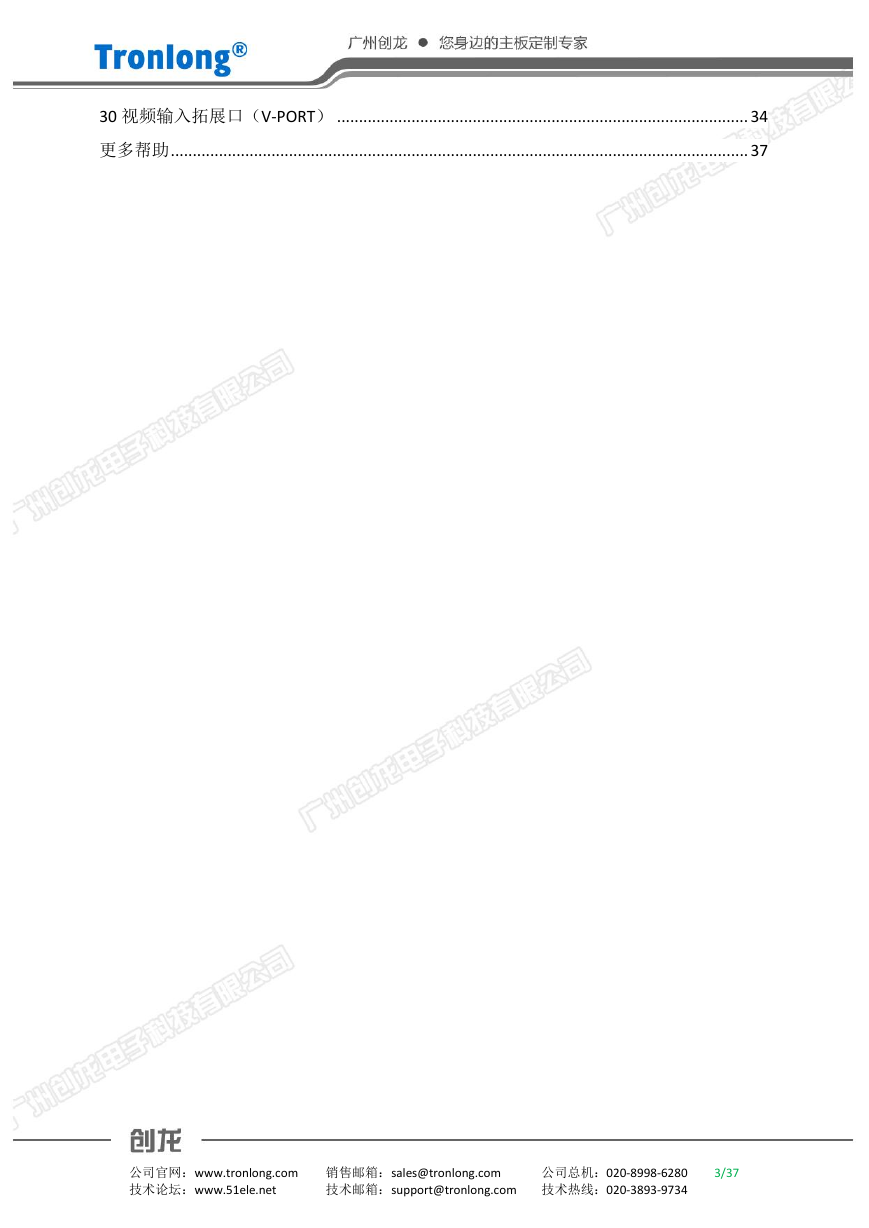

    30 视频输入拓展口（V-PORT） .............................................................................................. 34 更多帮助 .................................................................................................................................... 37 公司官网：www.tronlong.com 销售邮箱：sales@tronlong.com 技术论坛：www.51ele.net 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 3/37

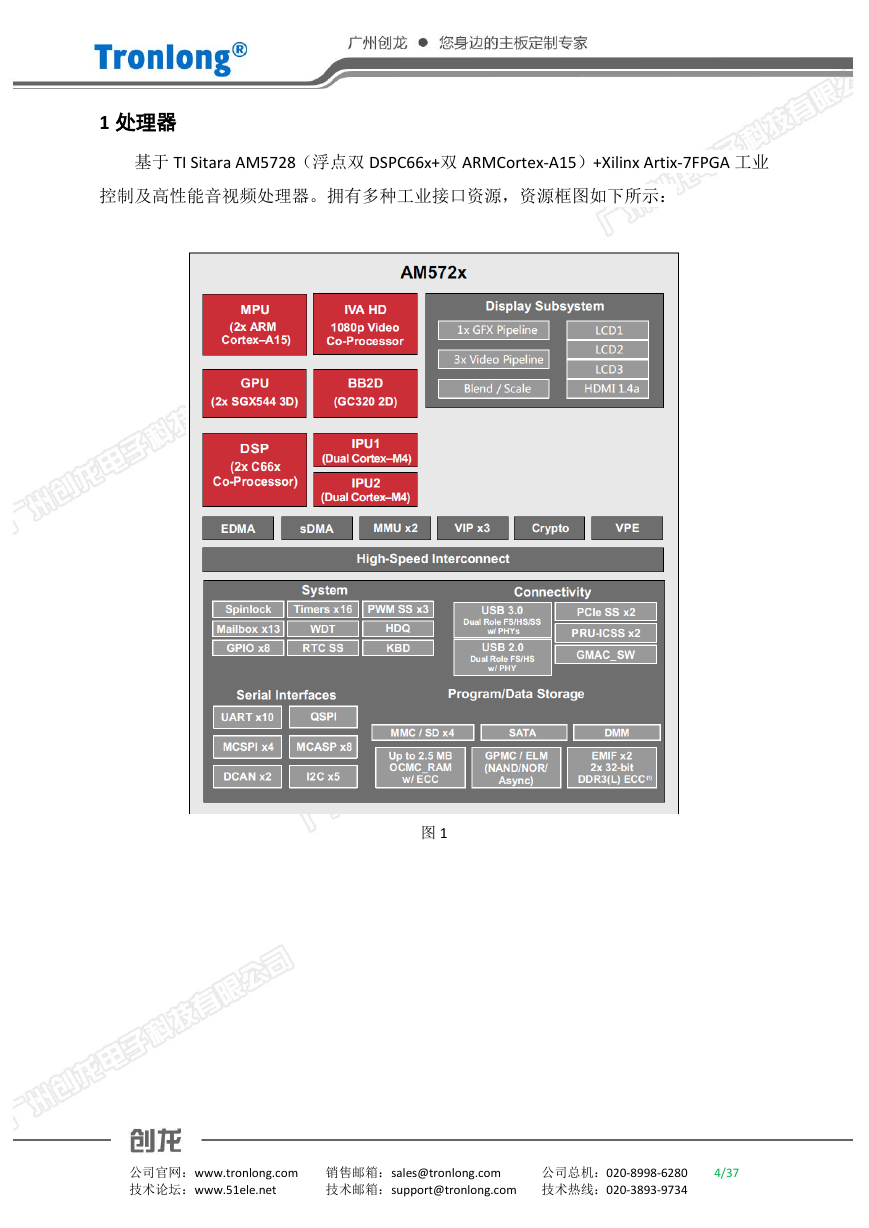

    1 处理器 基于 TI Sitara AM5728（浮点双 DSPC66x+双 ARMCortex-A15）+Xilinx Artix-7FPGA 工业 控制及高性能音视频处理器。拥有多种工业接口资源，资源框图如下所示： 图 1 公司官网：www.tronlong.com 销售邮箱：sales@tronlong.com 技术论坛：www.51ele.net 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 4/37

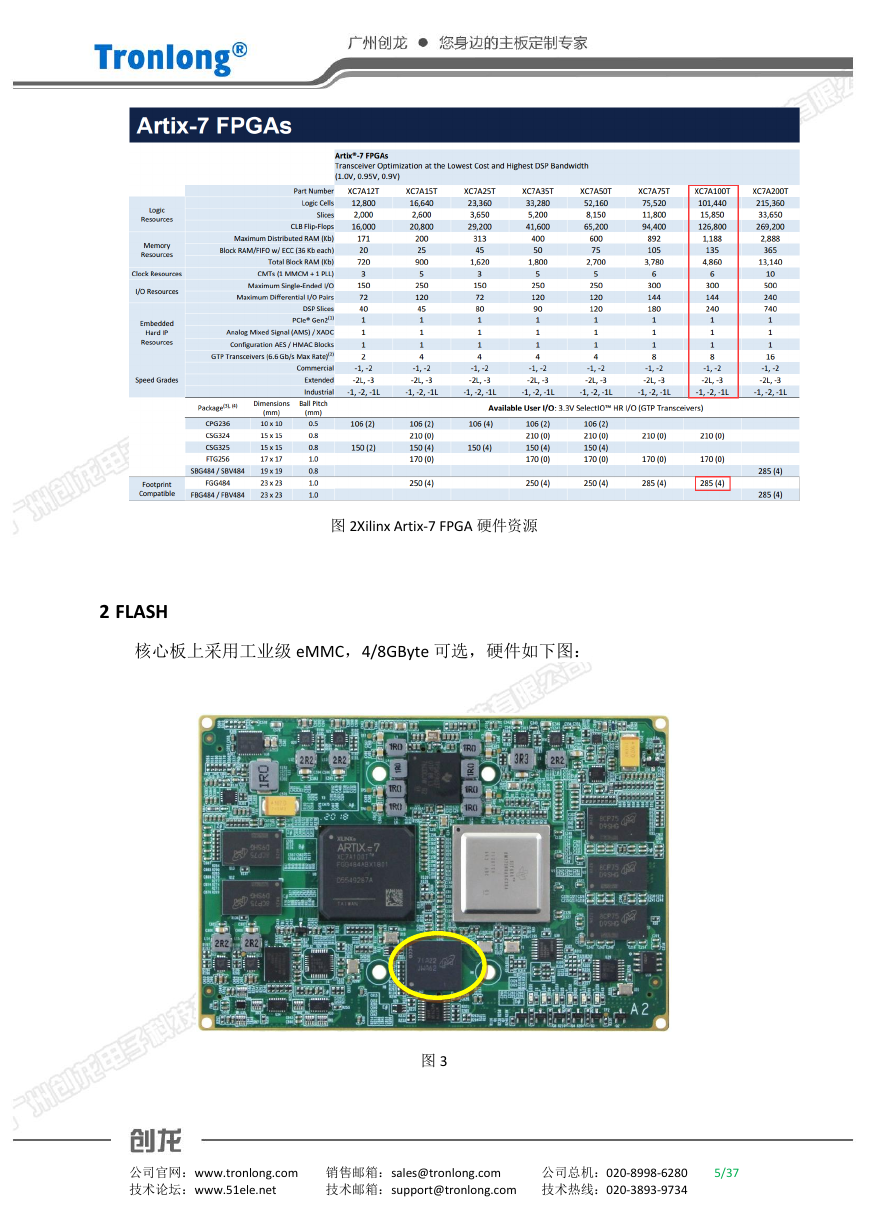

    图 2Xilinx Artix-7 FPGA 硬件资源 2 FLASH 核心板上采用工业级 eMMC，4/8GByte 可选，硬件如下图： 图 3 公司官网：www.tronlong.com 销售邮箱：sales@tronlong.com 技术论坛：www.51ele.net 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 5/37

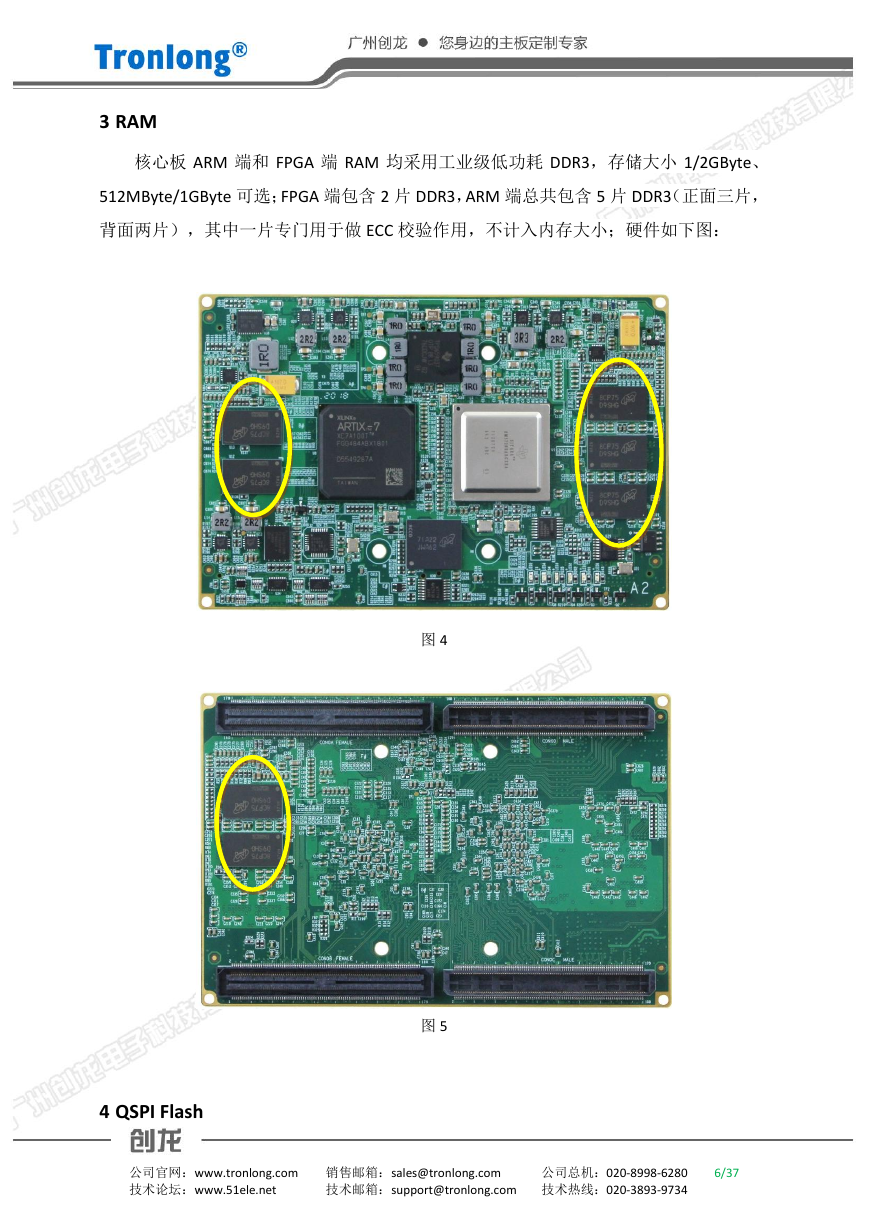

    3 RAM 核心板 ARM 端和 FPGA 端 RAM 均采用工业级低功耗 DDR3，存储大小 1/2GByte、 512MByte/1GByte 可选；FPGA 端包含 2 片 DDR3，ARM 端总共包含 5 片 DDR3（正面三片， 背面两片），其中一片专门用于做 ECC 校验作用，不计入内存大小；硬件如下图： 图 4 图 5 4 QSPI Flash 公司官网：www.tronlong.com 销售邮箱：sales@tronlong.com 技术论坛：www.51ele.net 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 6/37

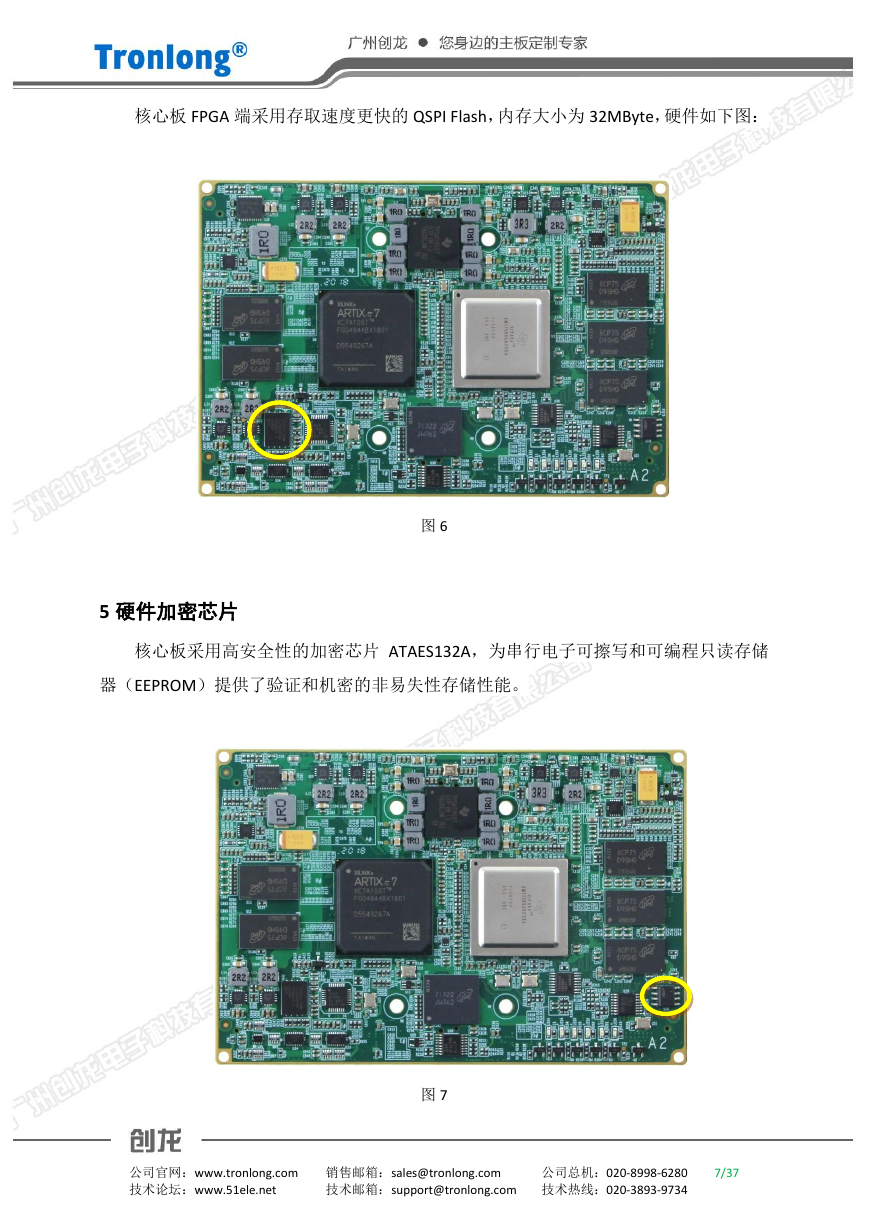

    核心板 FPGA 端采用存取速度更快的 QSPI Flash，内存大小为 32MByte，硬件如下图： 图 6 5 硬件加密芯片 核心板采用高安全性的加密芯片 ATAES132A，为串行电子可擦写和可编程只读存储 器（EEPROM）提供了验证和机密的非易失性存储性能。 图 7 公司官网：www.tronlong.com 销售邮箱：sales@tronlong.com 技术论坛：www.51ele.net 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 7/37
    6 电源接口和拨码开关 采用 12V 3A 直流电源供电，CON2 为电源接口，SW1 为电源拨码开关，硬件及原理 图如下所示： 图 8 图 9 7 JTAG 仿真器接口 可以通过 JTAG 接口（CON3）烧写 Bootloader 和进行软件调试，各引脚定义如下图： 公司官网：www.tronlong.com 销售邮箱：sales@tronlong.com 技术论坛：www.51ele.net 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 8/37
