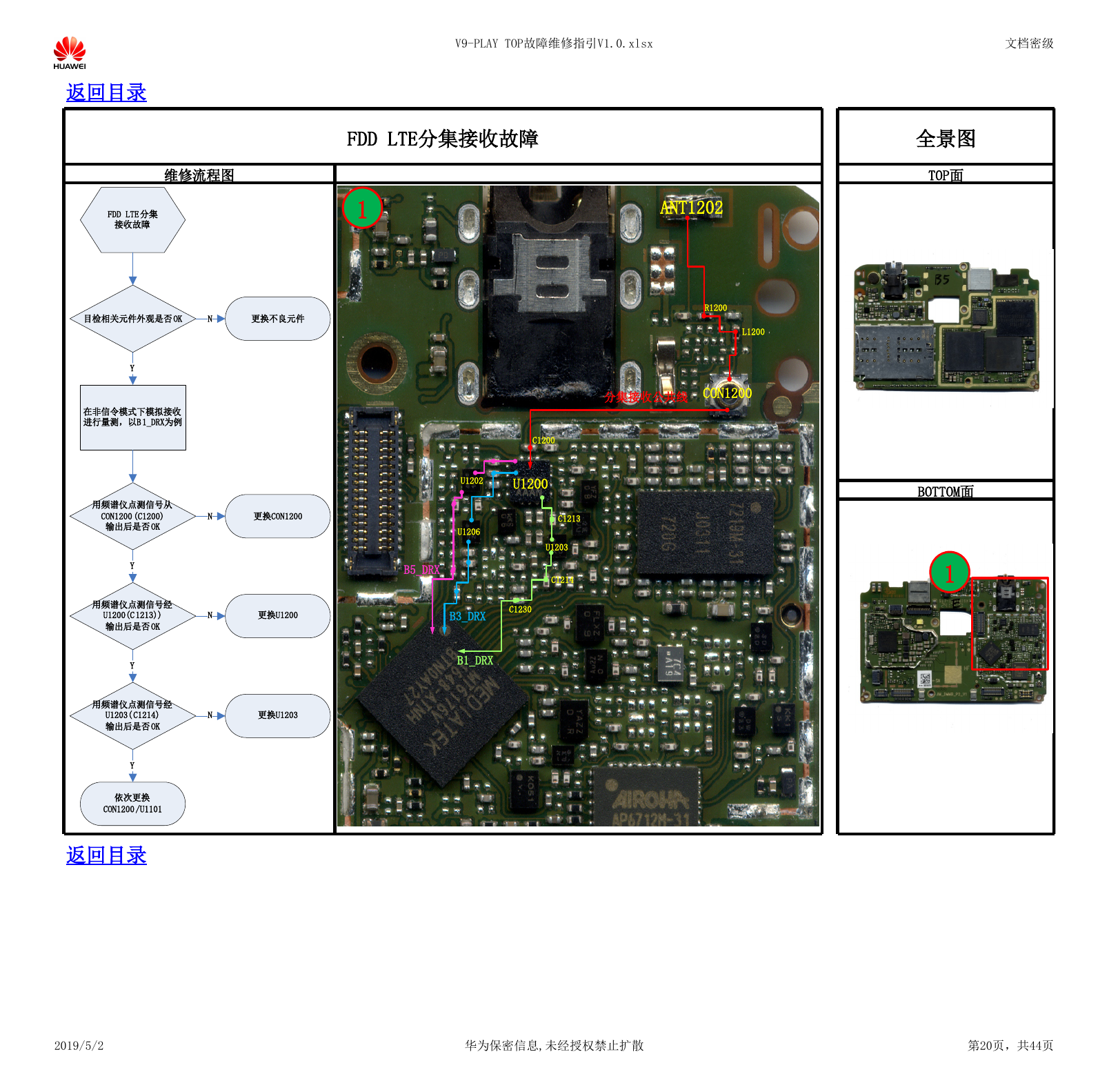

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 维修流程图 FDD LTE分集接收故障 1 ANT1202 R1200 L1200 分集接收公共线 CON1200 C1200 U1202 U1200 U1206 B5_DRX C1213 U1203 C1214 B3_DRX C1230 B1_DRX 全景图 TOP面 BOTTOM面 1 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第20页，共44页 FDD LTE分集接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B1_DRX为例用频谱仪点测信号从CON1200(C1200)输出后是否OKY更换CON1200NN用频谱仪点测信号经U1200(C1213))输出后是否OKNY更换U1200Y用频谱仪点测信号经U1203(C1214)输出后是否OK更换U1203依次更换CON1200/U1101NY
