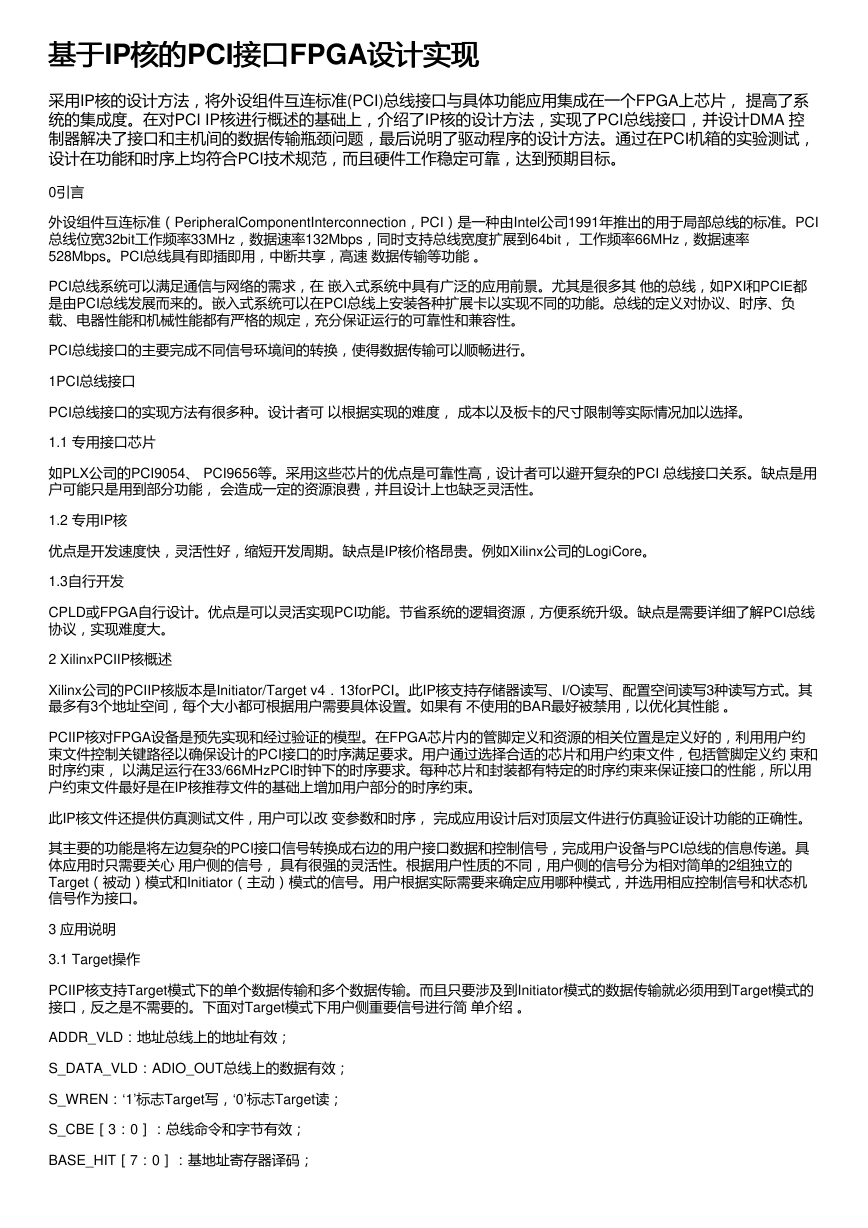

基于基于IP核的核的PCI接口接口FPGA设计实现 设计实现 采用IP核的设计方法，将外设组件互连标准(PCI)总线接口与具体功能应用集成在一个FPGA上芯片， 提高了系 统的集成度。在对PCI IP核进行概述的基础上，介绍了IP核的设计方法，实现了PCI总线接口，并设计DMA 控 制器解决了接口和主机间的数据传输瓶颈问题，最后说明了驱动程序的设计方法。通过在PCI机箱的实验测试， 设计在功能和时序上均符合PCI技术规范，而且硬件工作稳定可靠，达到预期目标。 0引言 外设组件互连标准（PeripheralComponentInterconnection，PCI）是一种由Intel公司1991年推出的用于局部总线的标准。PCI 总线位宽32bit工作频率33MHz，数据速率132Mbps，同时支持总线宽度扩展到64bit， 工作频率66MHz，数据速率 528Mbps。PCI总线具有即插即用，中断共享，高速 数据传输等功能 。 PCI总线系统可以满足通信与网络的需求，在 嵌入式系统中具有广泛的应用前景。尤其是很多其 他的总线，如PXI和PCIE都 是由PCI总线发展而来的。嵌入式系统可以在PCI总线上安装各种扩展卡以实现不同的功能。总线的定义对协议、时序、负 载、电器性能和机械性能都有严格的规定，充分保证运行的可靠性和兼容性。 PCI总线接口的主要完成不同信号环境间的转换，使得数据传输可以顺畅进行。 1PCI总线接口 PCI总线接口的实现方法有很多种。设计者可 以根据实现的难度， 成本以及板卡的尺寸限制等实际情况加以选择。 1.1 专用接口芯片 如PLX公司的PCI9054、 PCI9656等。采用这些芯片的优点是可靠性高，设计者可以避开复杂的PCI 总线接口关系。缺点是用 户可能只是用到部分功能， 会造成一定的资源浪费，并且设计上也缺乏灵活性。 1.2 专用IP核 优点是开发速度快，灵活性好，缩短开发周期。缺点是IP核价格昂贵。例如Xilinx公司的LogiCore。 1.3自行开发 CPLD或FPGA自行设计。优点是可以灵活实现PCI功能。节省系统的逻辑资源，方便系统升级。缺点是需要详细了解PCI总线 协议，实现难度大。 2 XilinxPCIIP核概述 Xilinx公司的PCIIP核版本是Initiator/Target v4．13forPCI。此IP核支持存储器读写、I/O读写、配置空间读写3种读写方式。其 最多有3个地址空间，每个大小都可根据用户需要具体设置。如果有 不使用的BAR最好被禁用，以优化其性能 。 PCIIP核对FPGA设备是预先实现和经过验证的模型。在FPGA芯片内的管脚定义和资源的相关位置是定义好的，利用用户约 束文件控制关键路径以确保设计的PCI接口的时序满足要求。用户通过选择合适的芯片和用户约束文件，包括管脚定义约 束和 时序约束， 以满足运行在33/66MHzPCI时钟下的时序要求。每种芯片和封装都有特定的时序约束来保证接口的性能，所以用 户约束文件最好是在IP核推荐文件的基础上增加用户部分的时序约束。 此IP核文件还提供仿真测试文件，用户可以改 变参数和时序， 完成应用设计后对顶层文件进行仿真验证设计功能的正确性。 其主要的功能是将左边复杂的PCI接口信号转换成右边的用户接口数据和控制信号，完成用户设备与PCI总线的信息传递。具 体应用时只需要关心 用户侧的信号， 具有很强的灵活性。根据用户性质的不同，用户侧的信号分为相对简单的2组独立的 Target（被动）模式和Initiator（主动）模式的信号。用户根据实际需要来确定应用哪种模式，并选用相应控制信号和状态机 信号作为接口。 3 应用说明 3.1 Target操作 PCIIP核支持Target模式下的单个数据传输和多个数据传输。而且只要涉及到Initiator模式的数据传输就必须用到Target模式的 接口，反之是不需要的。下面对Target模式下用户侧重要信号进行简 单介绍 。 ADDR_VLD：地址总线上的地址有效； S_DATA_VLD：ADIO_OUT总线上的数据有效； S_WREN：‘1’标志Target写，‘0’标志Target读； S_CBE［3：0］：总线命令和字节有效； BASE_HIT［7：0］：基地址寄存器译码； 

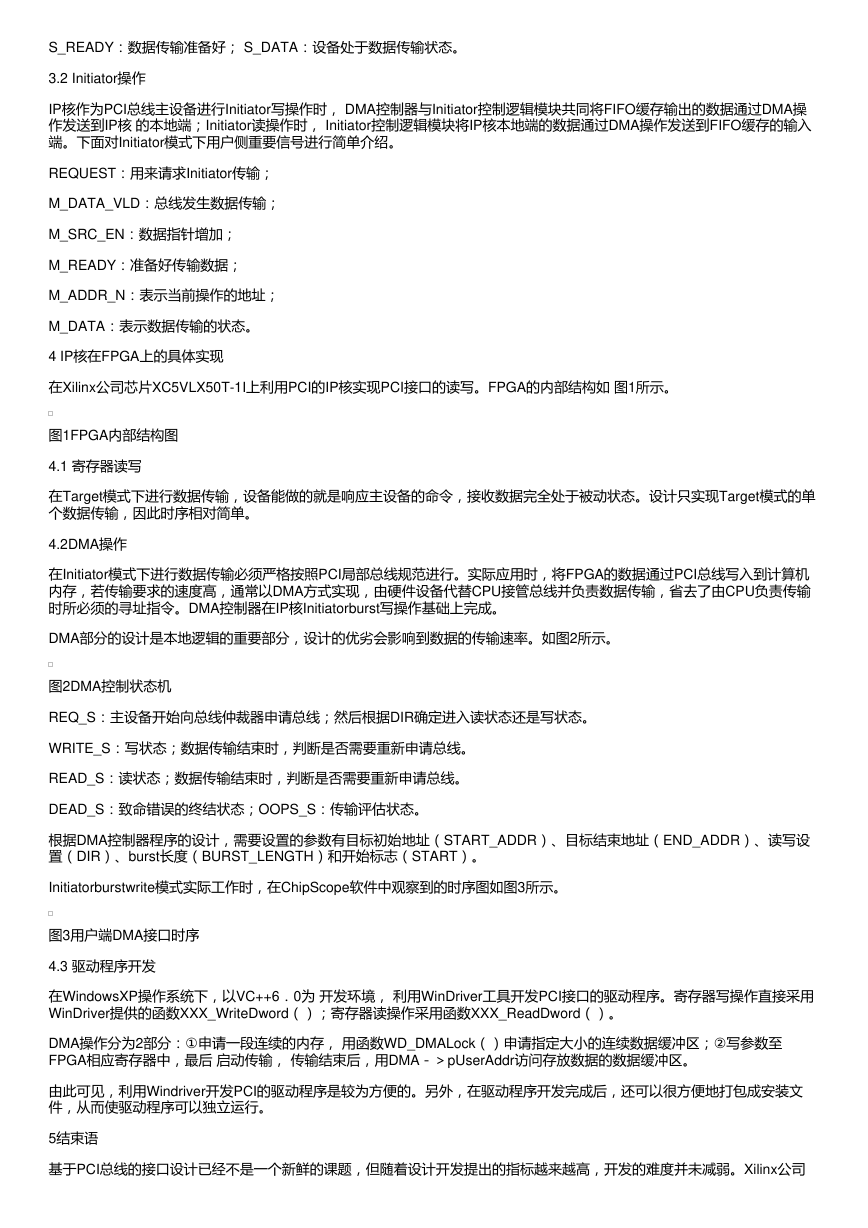

S_READY：数据传输准备好； S_DATA：设备处于数据传输状态。 3.2 Initiator操作 IP核作为PCI总线主设备进行Initiator写操作时， DMA控制器与Initiator控制逻辑模块共同将FIFO缓存输出的数据通过DMA操 作发送到IP核 的本地端；Initiator读操作时， Initiator控制逻辑模块将IP核本地端的数据通过DMA操作发送到FIFO缓存的输入 端。下面对Initiator模式下用户侧重要信号进行简单介绍。 REQUEST：用来请求Initiator传输； M_DATA_VLD：总线发生数据传输； M_SRC_EN：数据指针增加； M_READY：准备好传输数据； M_ADDR_N：表示当前操作的地址； M_DATA：表示数据传输的状态。 4 IP核在FPGA上的具体实现 在Xilinx公司芯片XC5VLX50T-1I上利用PCI的IP核实现PCI接口的读写。FPGA的内部结构如 图1所示。 图1FPGA内部结构图 4.1 寄存器读写 在Target模式下进行数据传输，设备能做的就是响应主设备的命令，接收数据完全处于被动状态。设计只实现Target模式的单 个数据传输，因此时序相对简单。 4.2DMA操作 在Initiator模式下进行数据传输必须严格按照PCI局部总线规范进行。实际应用时，将FPGA的数据通过PCI总线写入到计算机 内存，若传输要求的速度高，通常以DMA方式实现，由硬件设备代替CPU接管总线并负责数据传输，省去了由CPU负责传输 时所必须的寻址指令。DMA控制器在IP核Initiatorburst写操作基础上完成。 DMA部分的设计是本地逻辑的重要部分，设计的优劣会影响到数据的传输速率。如图2所示。 图2DMA控制状态机 REQ_S：主设备开始向总线仲裁器申请总线；然后根据DIR确定进入读状态还是写状态。 WRITE_S：写状态；数据传输结束时，判断是否需要重新申请总线。 READ_S：读状态；数据传输结束时，判断是否需要重新申请总线。 DEAD_S：致命错误的终结状态；OOPS_S：传输评估状态。 根据DMA控制器程序的设计，需要设置的参数有目标初始地址（START_ADDR）、目标结束地址（END_ADDR）、读写设 置（DIR）、burst长度（BURST_LENGTH）和开始标志（START）。 Initiatorburstwrite模式实际工作时，在ChipScope软件中观察到的时序图如图3所示。 图3用户端DMA接口时序 4.3 驱动程序开发 在WindowsXP操作系统下，以VC++6．0为 开发环境， 利用WinDriver工具开发PCI接口的驱动程序。寄存器写操作直接采用 WinDriver提供的函数XXX_WriteDword（）；寄存器读操作采用函数XXX_ReadDword（）。 DMA操作分为2部分：①申请一段连续的内存， 用函数WD_DMALock（）申请指定大小的连续数据缓冲区；②写参数至 FPGA相应寄存器中，最后 启动传输， 传输结束后，用DMA－＞pUserAddr访问存放数据的数据缓冲区。 由此可见，利用Windriver开发PCI的驱动程序是较为方便的。另外，在驱动程序开发完成后，还可以很方便地打包成安装文 件，从而使驱动程序可以独立运行。 5结束语 基于PCI总线的接口设计已经不是一个新鲜的课题，但随着设计开发提出的指标越来越高，开发的难度并未减弱。Xilinx公司 

的PCIIP核集成在FPGA中，完成接口功能，并与用户逻辑配合工作，实现数据的缓存和传输。相比较采用专用处理芯片的方 法，虽然增加了设计的复杂度，但是系统的可移植性好，系统升级也容易。经过实践测试，大大缩小 电路板面积， 更有灵 活、稳定、可靠的特点。对于DMA控制器的设计能提高数据传输的速率， PCI总线的性能得到充分发挥，相信以后会得到更 广泛的应用。
