小米MIX2S原厂维修图纸(小米MIX2S 三级维修指导).pdf

发布时间：2022-03-08 发布人：admin 分类：说明书 资料大小：4.09M 资料格式：pdf 举报 版权申诉
第1页 / 共27页
第2页 / 共27页
第3页 / 共27页
第4页 / 共27页
第5页 / 共27页
第6页 / 共27页
第7页 / 共27页
第8页 / 共27页
资料共27页，剩余部分请下载后查看

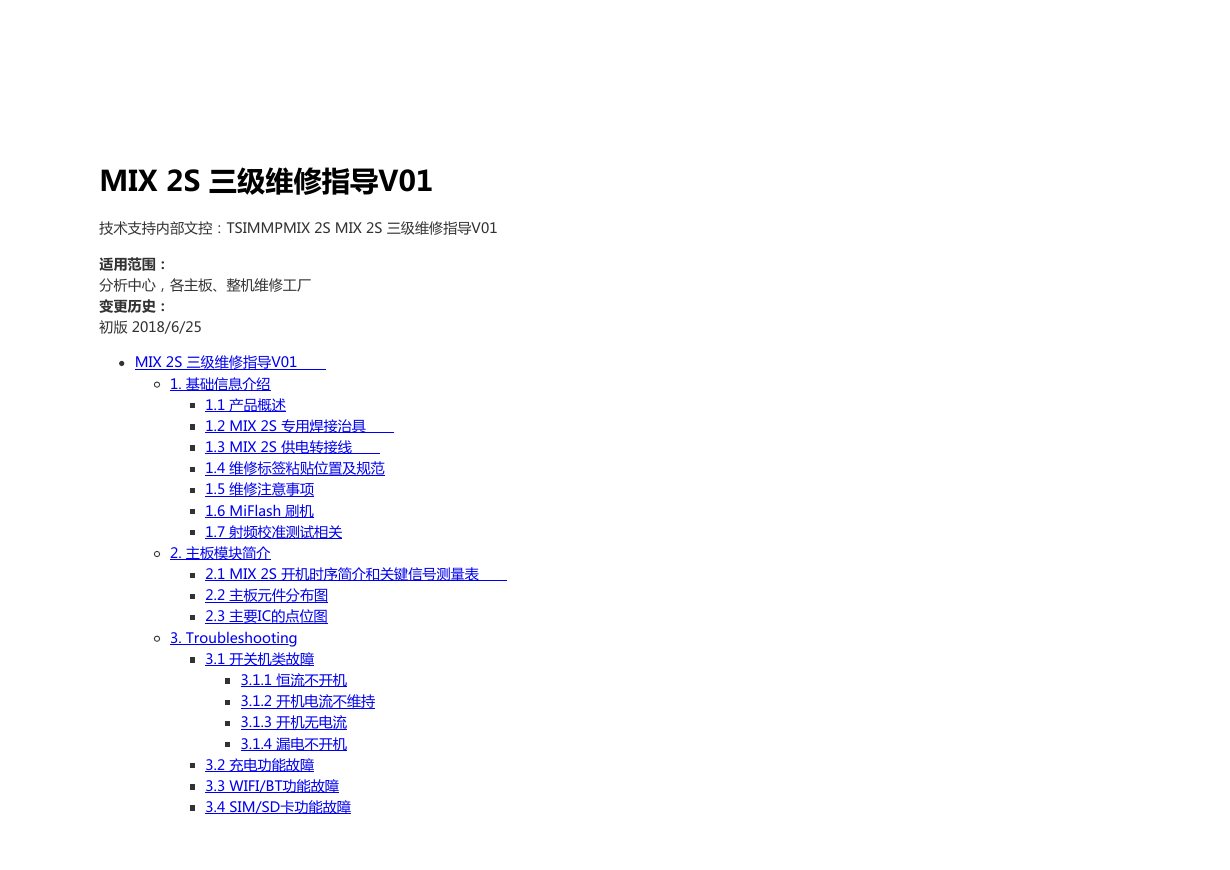

    MIX 2S 三级维修指导V01 技术支持内部文控：TSIMMPMIX 2S MIX 2S 三级维修指导V01 适用范围： 分析中心，各主板、整机维修工厂 变更历史： 初版 2018/6/25 MIX 2S 三级维修指导V01 1. 基础信息介绍 1.1 产品概述 1.2 MIX 2S 专用焊接治具 1.3 MIX 2S 供电转接线 1.4 维修标签粘贴位置及规范 1.5 维修注意事项 1.6 MiFlash 刷机 1.7 射频校准测试相关 2. 主板模块简介 2.1 MIX 2S 开机时序简介和关键信号测量表 2.2 主板元件分布图 2.3 主要IC的点位图 3. Troubleshooting 3.1 开关机类故障 3.1.1 恒流不开机 3.1.2 开机电流不维持 3.1.3 开机无电流 3.1.4 漏电不开机 3.2 充电功能故障 3.3 WIFI/BT功能故障 3.4 SIM/SD卡功能故障

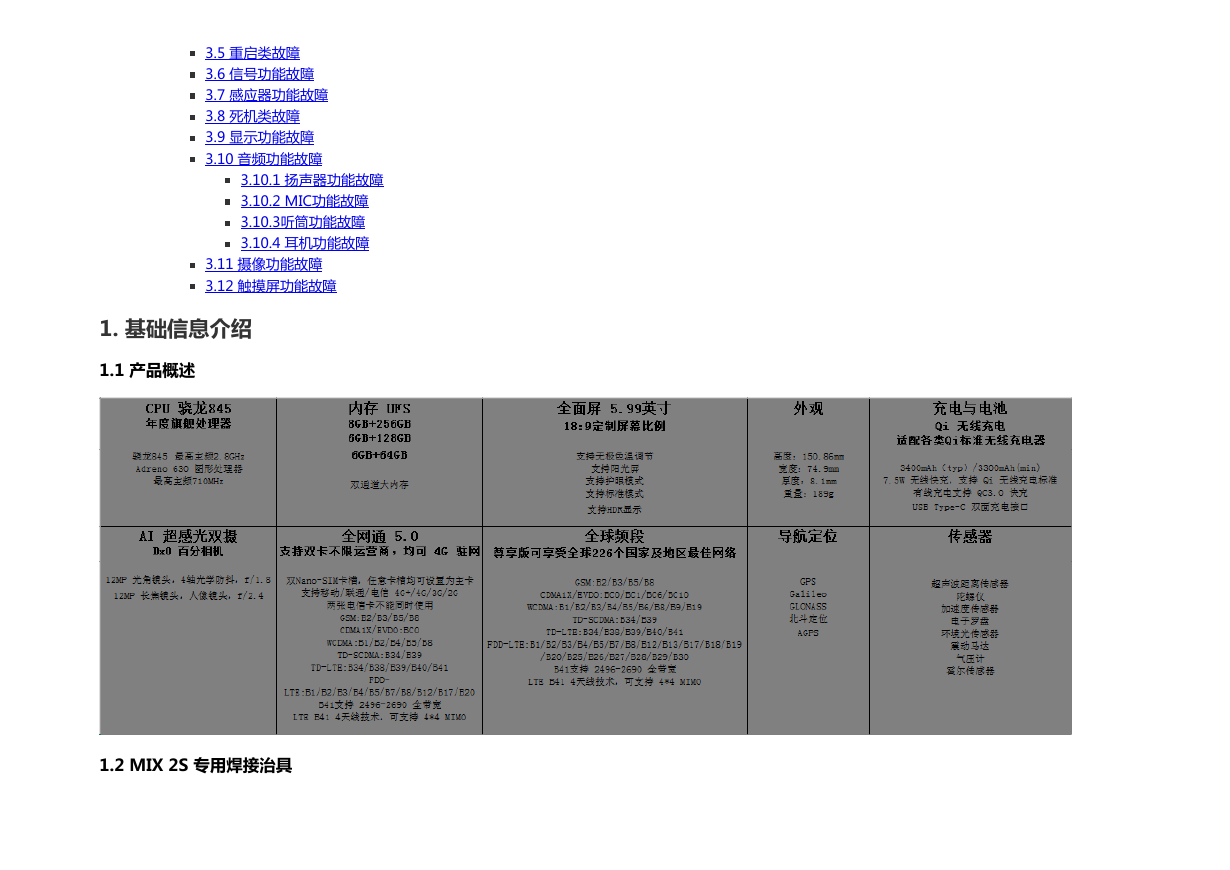

    3.5 重启类故障 3.6 信号功能故障 3.7 感应器功能故障 3.8 死机类故障 3.9 显示功能故障 3.10 音频功能故障 3.10.1 扬声器功能故障 3.10.2 MIC功能故障 3.10.3听筒功能故障 3.10.4 耳机功能故障 3.11 摄像功能故障 3.12 触摸屏功能故障 1. 基础信息介绍 1.1 产品概述 1.2 MIX 2S 专用焊接治具

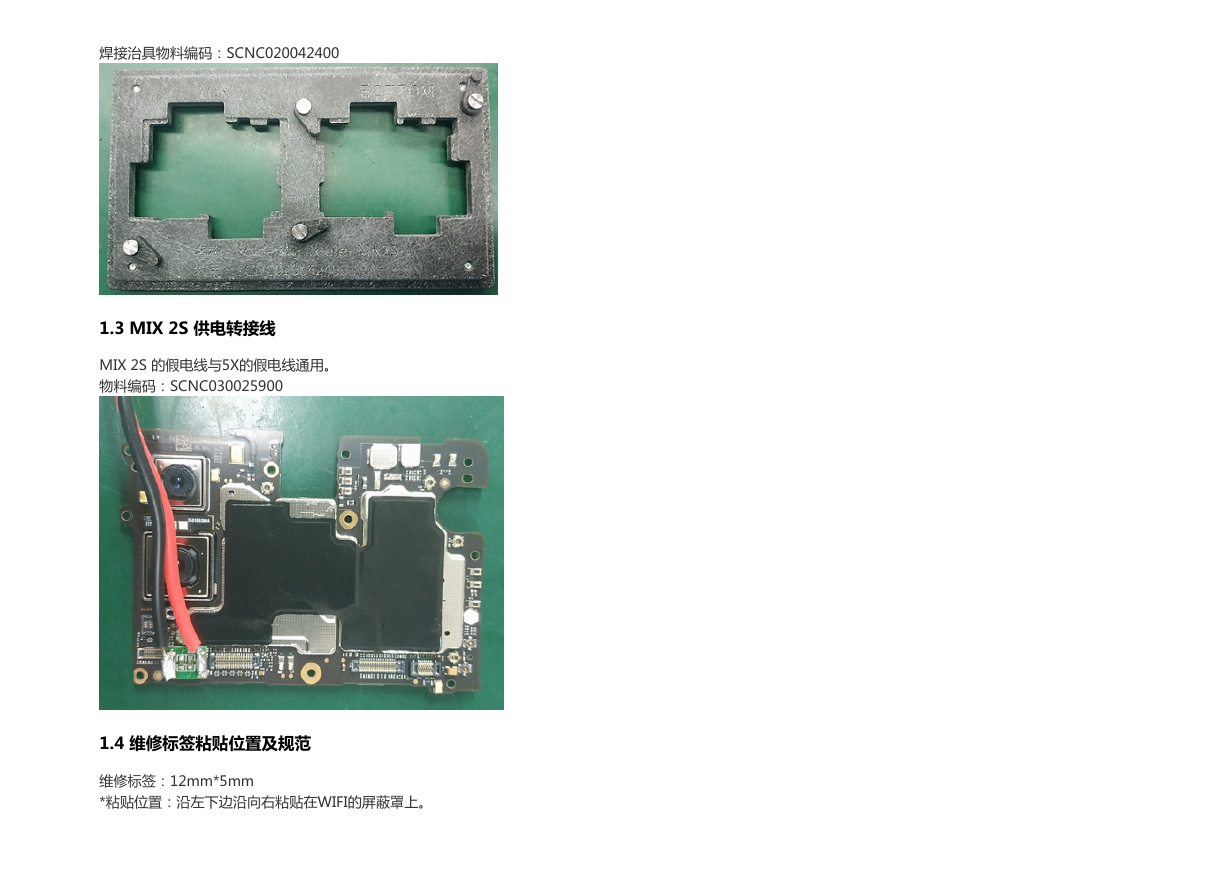

    焊接治具物料编码：SCNC020042400 1.3 MIX 2S 供电转接线 MIX 2S 的假电线与5X的假电线通用。 物料编码：SCNC030025900 1.4 维修标签粘贴位置及规范 维修标签：12mm*5mm *粘贴位置：沿左下边沿向右粘贴在WIFI的屏蔽罩上。

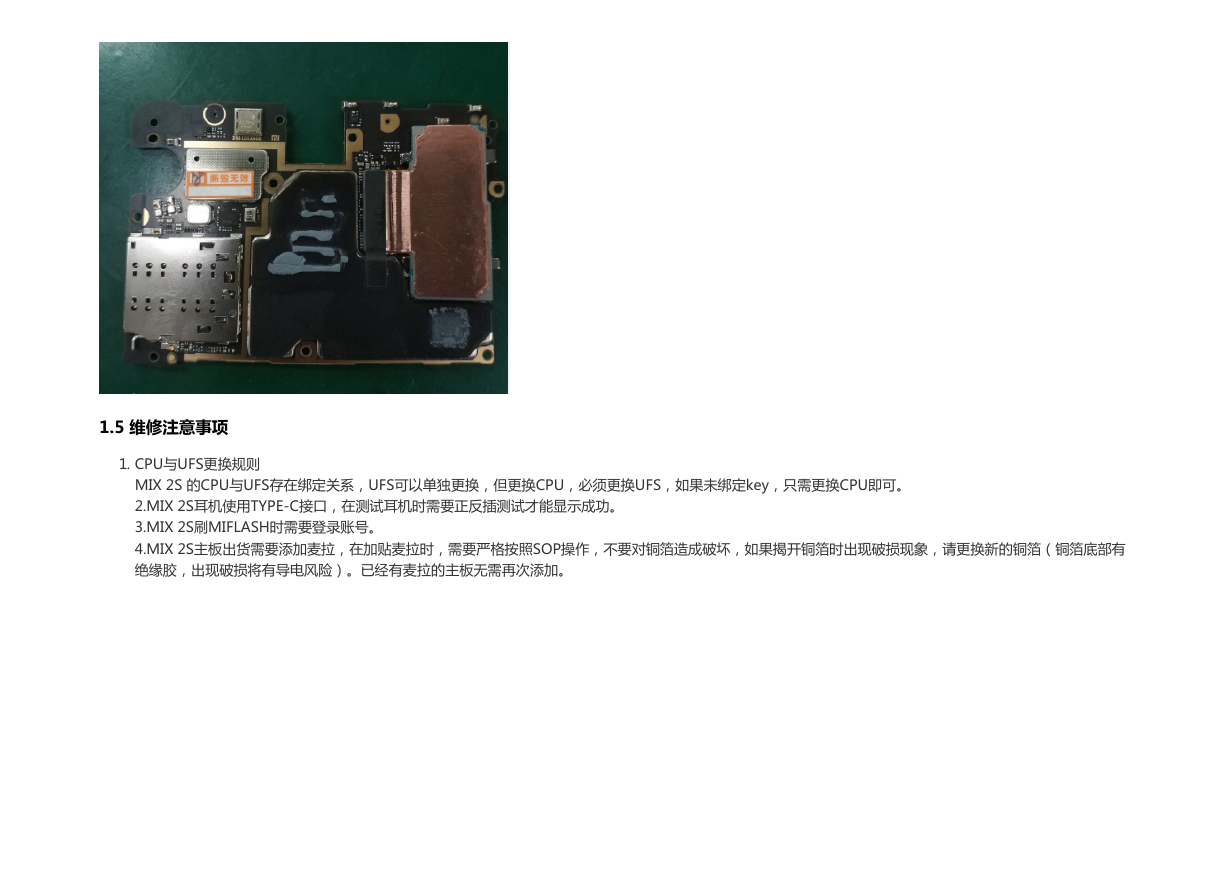

    1.5 维修注意事项 1. CPU与UFS更换规则 MIX 2S 的CPU与UFS存在绑定关系，UFS可以单独更换，但更换CPU，必须更换UFS，如果未绑定key，只需更换CPU即可。 2.MIX 2S耳机使用TYPE-C接口，在测试耳机时需要正反插测试才能显示成功。 3.MIX 2S刷MIFLASH时需要登录账号。 4.MIX 2S主板出货需要添加麦拉，在加贴麦拉时，需要严格按照SOP操作，不要对铜箔造成破坏，如果揭开铜箔时出现破损现象，请更换新的铜箔（铜箔底部有 绝缘胶，出现破损将有导电风险）。已经有麦拉的主板无需再次添加。

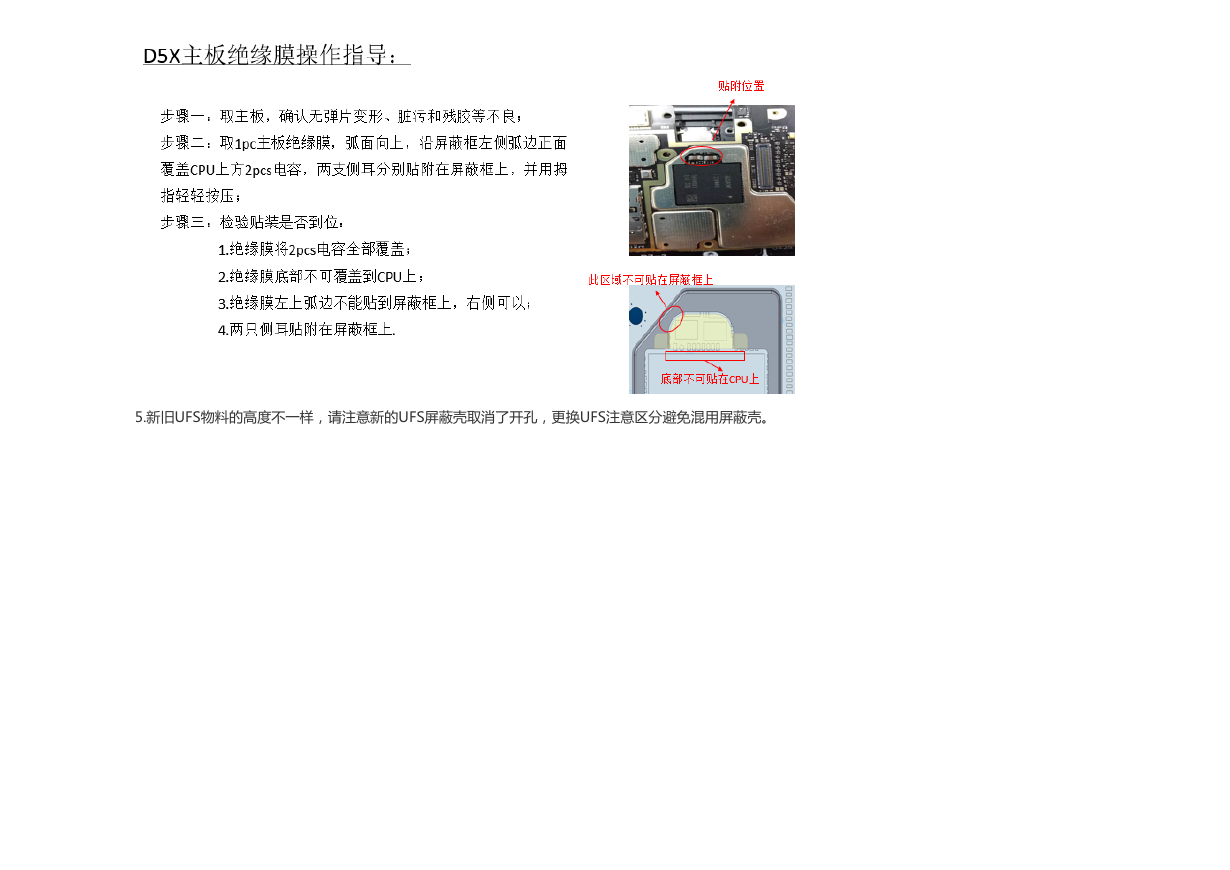

    5.新旧UFS物料的高度不一样，请注意新的UFS屏蔽壳取消了开孔，更换UFS注意区分避免混用屏蔽壳。

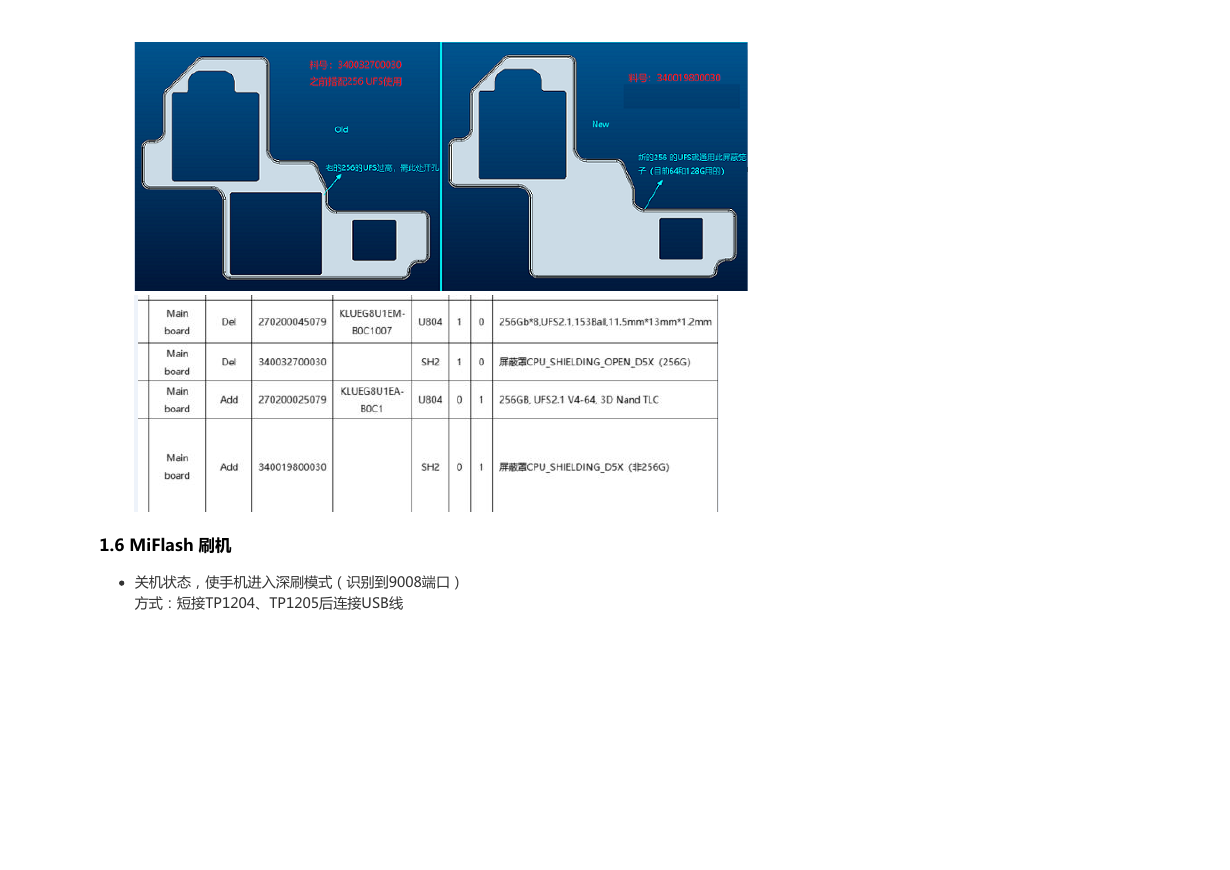

    1.6 MiFlash 刷机 关机状态，使手机进入深刷模式（识别到9008端口） 方式：短接TP1204、TP1205后连接USB线

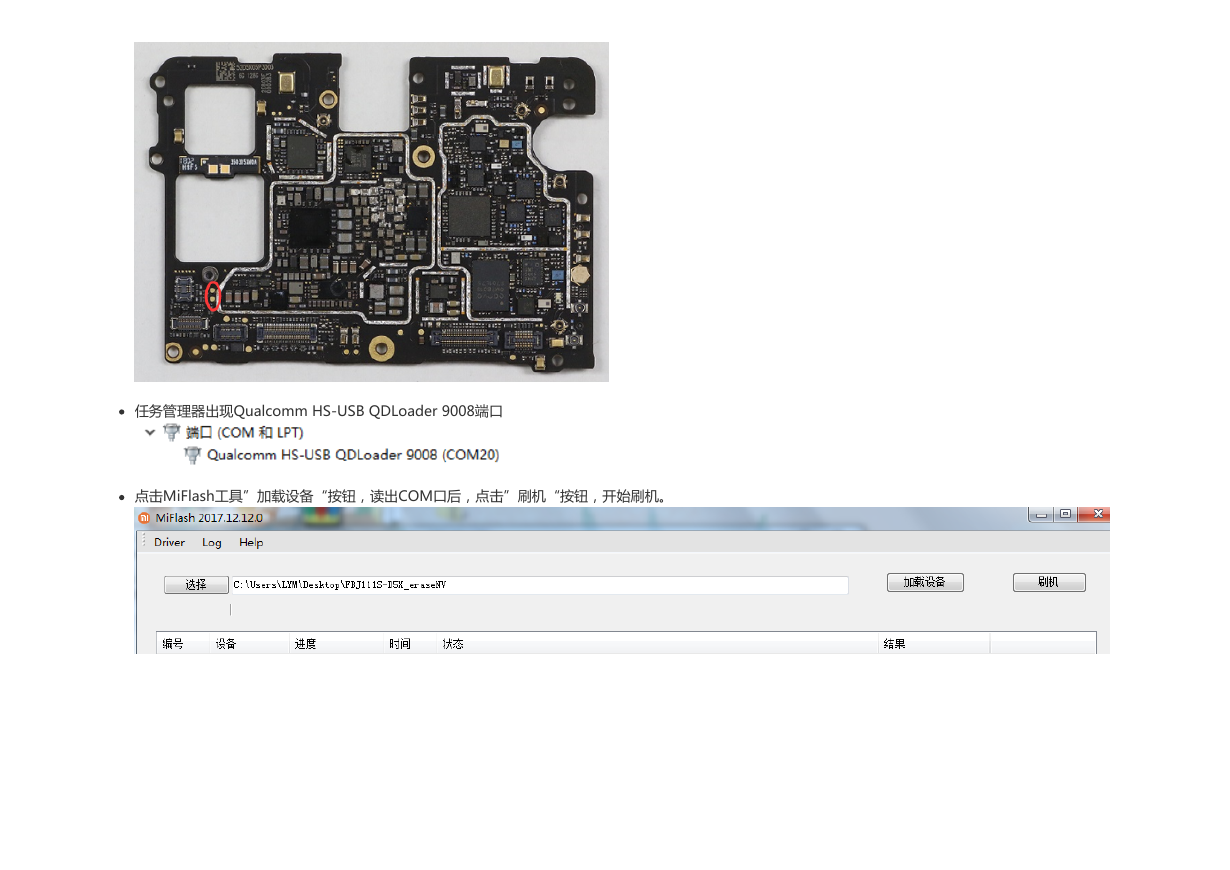

    任务管理器出现Qualcomm HS-USB QDLoader 9008端口 点击MiFlash工具”加载设备“按钮，读出COM口后，点击”刷机“按钮，开始刷机。
    SDM845平台刷MiFlash时第一次需要登录XMS的账号才能正常刷机。 清 NV 工厂包： 更换完UFS首次刷机使用清NV工厂包（如特殊情况需要刷第二次工厂，可以刷后面2个）： FBJ111S-D5X_eraseNV_UFS 用于不用更换UFS以外的情况的清NV工厂包： FBJ111S-D5X_eraseNV 保留 NV 工厂包： FBJ111S-D5X_keepNV 1.7 射频校准测试相关 深刷清NV工厂包，用DT工具写入FSN。 打开校准软件，手机开机状态下，连接好主天线和辅助接收射频线。 连接USB线，手机开始射频校准。 校准完毕，若要测试信号功能，需要使用DT工具重启手机，否则无信号，然后刷MIUI软件进行功能测试。 2. 主板模块简介 2.1 MIX 2S 开机时序简介和关键信号测量表
