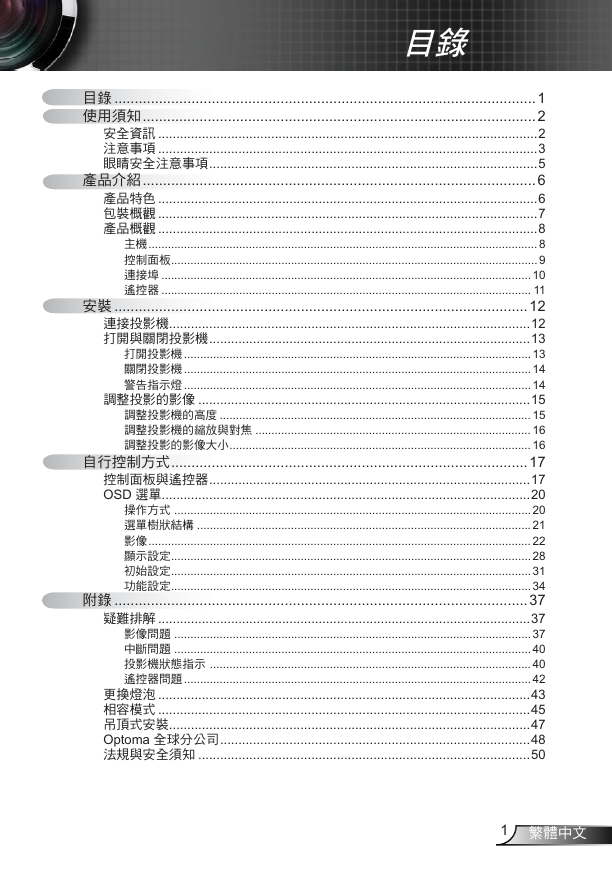

目錄目錄......................................................................................................... 使用須知..................................................................................................2 安全資訊.........................................................................................................2 注意事項.........................................................................................................3 眼睛安全注意事項...........................................................................................5 產品介紹..................................................................................................6 產品特色.........................................................................................................6 包裝概觀.........................................................................................................7 產品概觀.........................................................................................................8 主機......................................................................................................................... 8 控制面板.................................................................................................................. 9 連接埠................................................................................................................... 0 遙控器................................................................................................................... 安裝.......................................................................................................2 連接投影機....................................................................................................2 打開與關閉投影機.........................................................................................3 打開投影機............................................................................................................ 3 關閉投影機............................................................................................................ 4 警告指示燈............................................................................................................ 4 調整投影的影像............................................................................................5 調整投影機的高度................................................................................................. 5 調整投影機的縮放與對焦...................................................................................... 6 調整投影的影像大小.............................................................................................. 6 自行控制方式.........................................................................................7 控制面板與遙控器.........................................................................................7 OSD.選單......................................................................................................20 操作方式................................................................................................................ 20 選單樹狀結構........................................................................................................ 2 影像....................................................................................................................... 22 顯示設定................................................................................................................ 28 初始設定................................................................................................................ 3 功能設定................................................................................................................ 34 附錄.......................................................................................................37 疑難排解.......................................................................................................37 影像問題................................................................................................................ 37 中斷問題................................................................................................................ 40 投影機狀態指示..................................................................................................... 40 遙控器問題............................................................................................................ 42 更換燈泡.......................................................................................................43 相容模式.......................................................................................................45 吊頂式安裝....................................................................................................47 Optoma.全球分公司......................................................................................48 法規與安全須知............................................................................................50 繁體中文

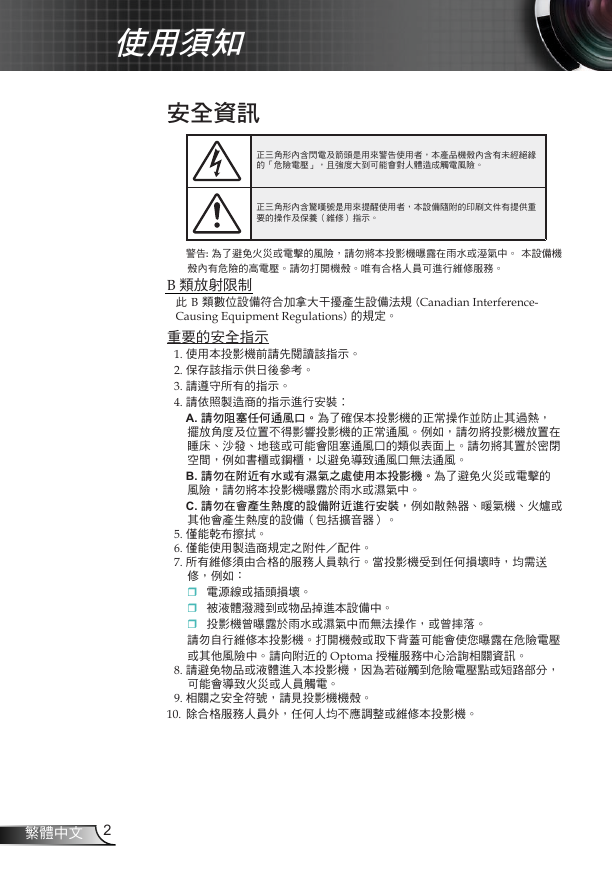

使用須知安全資訊正三角形內含閃電及箭頭是用來警告使用者，本產品機殼內含有未經絕緣的「危險電壓」，且強度大到可能會對人體造成觸電風險。正三角形內含驚嘆號是用來提醒使用者，本設備隨附的印刷文件有提供重要的操作及保養（維修）指示。警告: 為了避免火災或電擊的風險，請勿將本投影機曝露在雨水或溼氣中。本設備機殼內有危險的高電壓。請勿打開機殼。唯有合格人員可進行維修服務。 B 類放射限制此 B 類數位設備符合加拿大干擾產生設備法規 (Canadian Interference- Causing Equipment Regulations) 的規定。重要的安全指示 1. 使用本投影機前請先閱讀該指示。 2. 保存該指示供日後參考。 3. 請遵守所有的指示。 4. 請依照製造商的指示進行安裝︰ A. 請勿阻塞任何通風口。為了確保本投影機的正常操作並防止其過熱，擺放角度及位置不得影響投影機的正常通風。例如，請勿將投影機放置在睡床、沙發、地毯或可能會阻塞通風口的類似表面上。請勿將其置於密閉空間，例如書櫃或鋼櫃，以避免導致通風口無法通風。 B. 請勿在附近有水或有濕氣之處使用本投影機。為了避免火災或電擊的風險，請勿將本投影機曝露於雨水或濕氣中。 C. 請勿在會產生熱度的設備附近進行安裝，例如散熱器、暖氣機、火爐或其他會產生熱度的設備（包括擴音器）。 5. 僅能乾布擦拭。 6. 僅能使用製造商規定之附件／配件。 7. 所有維修須由合格的服務人員執行。當投影機受到任何損壞時，均需送修，例如：  電源線或插頭損壞。  被液體潑濺到或物品掉進本設備中。  投影機曾曝露於雨水或濕氣中而無法操作，或曾摔落。請勿自行維修本投影機。打開機殼或取下背蓋可能會使您曝露在危險電壓或其他風險中。請向附近的 Optoma 授權服務中心洽詢相關資訊。 8. 請避免物品或液體進入本投影機，因為若碰觸到危險電壓點或短路部分，可能會導致火災或人員觸電。 9. 相關之安全符號，請見投影機機殼。 10. 除合格服務人員外，任何人均不應調整或維修本投影機。繁體中文 2

使用須知注意事項請遵守本使用指南所建議的所有警告、注意事項和維護須知 ▀■ 警告─ 投影機開啟時請勿直視鏡頭。強光會傷害您的眼睛。 ▀■ 警告─ 為了避免引起火災或觸電，請勿將本投影機曝露在雨水或濕氣中。 ▀■ 警告─ 請勿自行打開或拆卸本投影機，以免造成觸電。 ▀■ 警告─ 更換燈泡時，請先讓裝置冷卻，並遵照更換燈泡的所有指示。請參閱第 43-44 頁。 ▀■ 警告─ 本投影機能偵測出燈泡本身的使用壽命。當它顯示警告訊息時，請務必更換燈泡。 ▀■ 警告─ 更換燈泡組件後，請使用螢幕功能選單「功能設定 │燈泡設定」中的「燈泡時數重置」功能（請參閱第 36 頁）。 ▀■ 警告─ 投影機關機時，請確定投影機已冷卻後才中斷電源。讓投影機至少散熱90秒。 ▀■ 警告─ 投影機運作時，請勿使用鏡頭蓋。 ▀■ 警告─ 燈泡使用期限將至時，畫面將顯示「燈泡警告：超出燈泡壽命」的訊息。請連絡當地經銷商或服務中心，儘速更換燈泡。 ▀■ 警告─ 為了減少眼睛受傷風險，請勿直視遙控器上的雷射光，或將雷射光對著任何人的眼睛。此遙控器配備會發散出輻射第 2 級雷射。  燈泡使用期限將至時，在更換燈泡組件前，投影機將不會開啟。請依照第 43-44 頁「更換燈泡」所列出的程序更換燈泡。 3 繁體中文

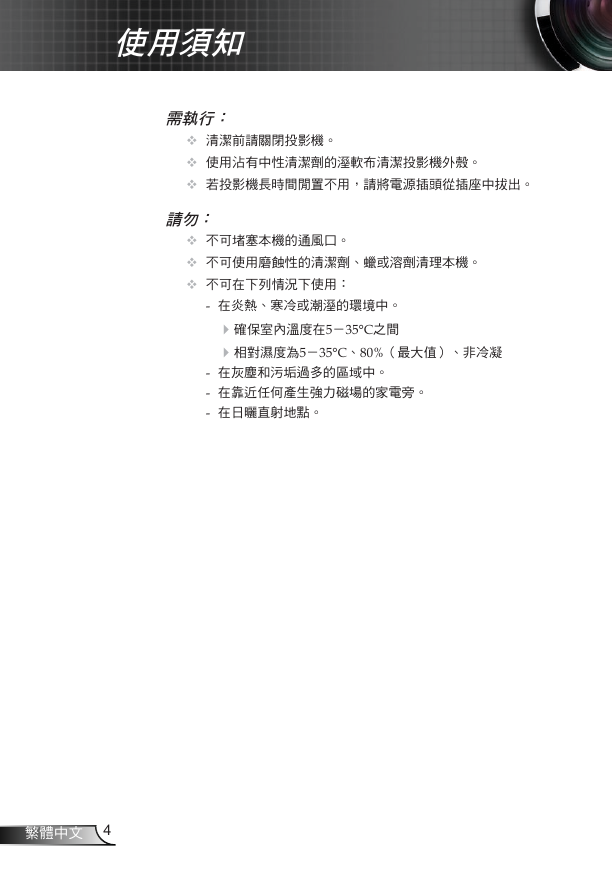

使用須知需執行：  清潔前請關閉投影機。  使用沾有中性清潔劑的溼軟布清潔投影機外殼。  若投影機長時間閒置不用，請將電源插頭從插座中拔出。請勿：  不可堵塞本機的通風口。  不可使用磨蝕性的清潔劑、蠟或溶劑清理本機。  不可在下列情況下使用： - 在炎熱、寒冷或潮溼的環境中。  確保室內溫度在5－35°C之間  相對濕度為5－35°C、80%（最大值）、非冷凝 - 在灰塵和污垢過多的區域中。 - 在靠近任何產生強力磁場的家電旁。 - 在日曬直射地點。繁體中文 4

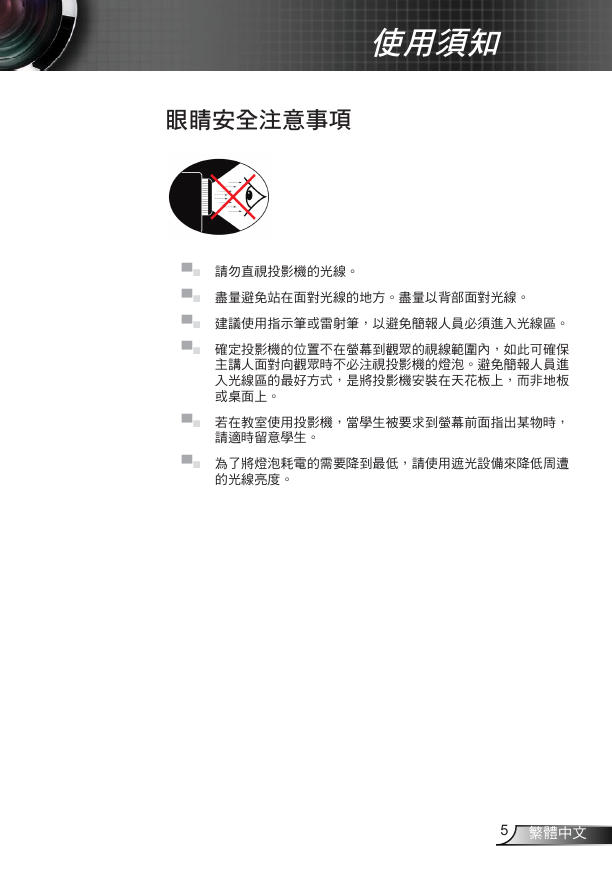

使用須知眼睛安全注意事項 ▀■ 請勿直視投影機的光線。 ▀■ 盡量避免站在面對光線的地方。盡量以背部面對光線。 ▀■ 建議使用指示筆或雷射筆，以避免簡報人員必須進入光線區。 ▀■ 確定投影機的位置不在螢幕到觀眾的視線範圍內，如此可確保主講人面對向觀眾時不必注視投影機的燈泡。避免簡報人員進入光線區的最好方式，是將投影機安裝在天花板上，而非地板或桌面上。 ▀■ 若在教室使用投影機，當學生被要求到螢幕前面指出某物時，請適時留意學生。 ▀■ 為了將燈泡耗電的需要降到最低，請使用遮光設備來降低周遭的光線亮度。 5 繁體中文

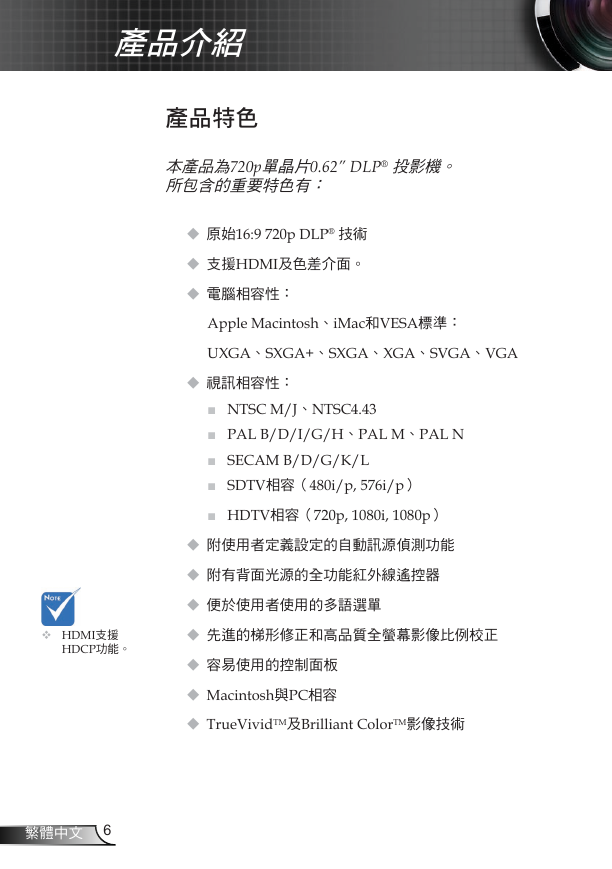

產品介紹產品特色本產品為720p單晶片0.62” DLP® 投影機。所包含的重要特色有：  原始16:9 720p DLP® 技術  支援HDMI及色差介面。  電腦相容性： Apple Macintosh、iMac和VESA標準： UXGA、SXGA+、SXGA、XGA、SVGA、VGA  視訊相容性： ■ NTSC M/J、NTSC4.43 ■ PAL B/D/I/G/H、PAL M、PAL N ■ SECAM B/D/G/K/L ■ SDTV相容（480i/p, 576i/p） ■ HDTV相容（720p, 1080i, 1080p）  附使用者定義設定的自動訊源偵測功能  附有背面光源的全功能紅外線遙控器  便於使用者使用的多語選單  先進的梯形修正和高品質全螢幕影像比例校正  容易使用的控制面板  Macintosh與PC相容  TrueVividTM及Brilliant ColorTM影像技術  HDMI支援 HDCP功能。繁體中文 6

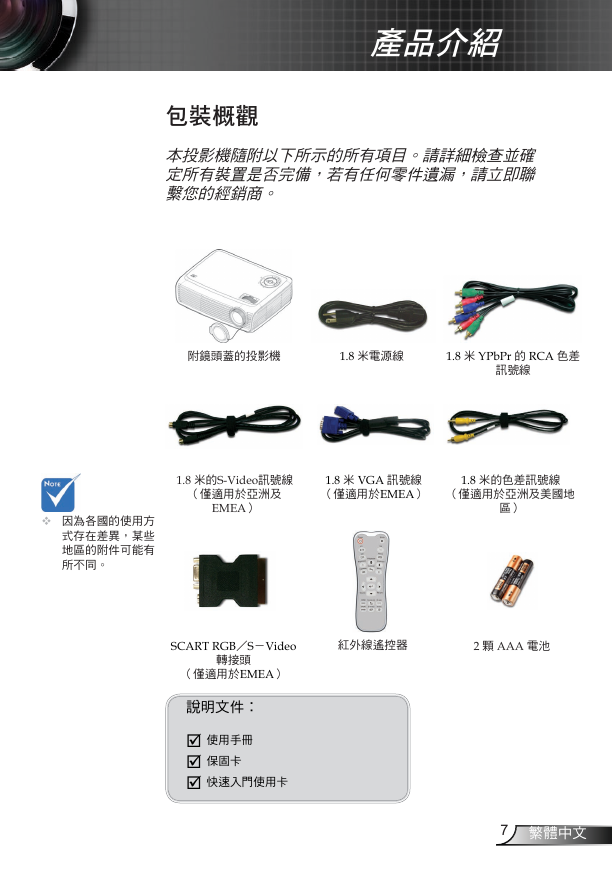

產品介紹包裝概觀本投影機隨附以下所示的所有項目。請詳細檢查並確定所有裝置是否完備，若有任何零件遺漏，請立即聯繫您的經銷商。附鏡頭蓋的投影機 1.8 米電源線 1.8 米 YPbPr 的 RCA 色差訊號線 1.8 米的S-Video訊號線（僅適用於亞洲及 EMEA） 1.8 米 VGA 訊號線（僅適用於EMEA） 1.8 米的色差訊號線（僅適用於亞洲及美國地區）  因為各國的使用方式存在差異，某些地區的附件可能有所不同。紅外線遙控器 2 顆 AAA 電池 SCART RGB／S－Video 轉接頭（僅適用於EMEA）說明文件︰  使用手冊  保固卡  快速入門使用卡 7 繁體中文

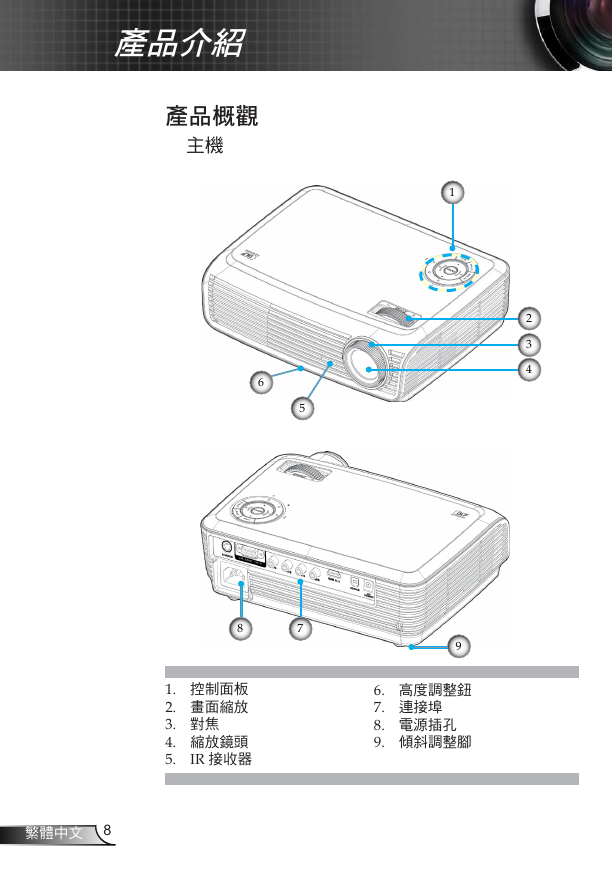

產品介紹產品概觀主機 1 2 3 4 6 5 8 7 1. 控制面板 2. 畫面縮放 3. 對焦 4. 縮放鏡頭 5. IR 接收器 9 6. 高度調整鈕 7. 連接埠 8. 電源插孔 9. 傾斜調整腳繁體中文 8
