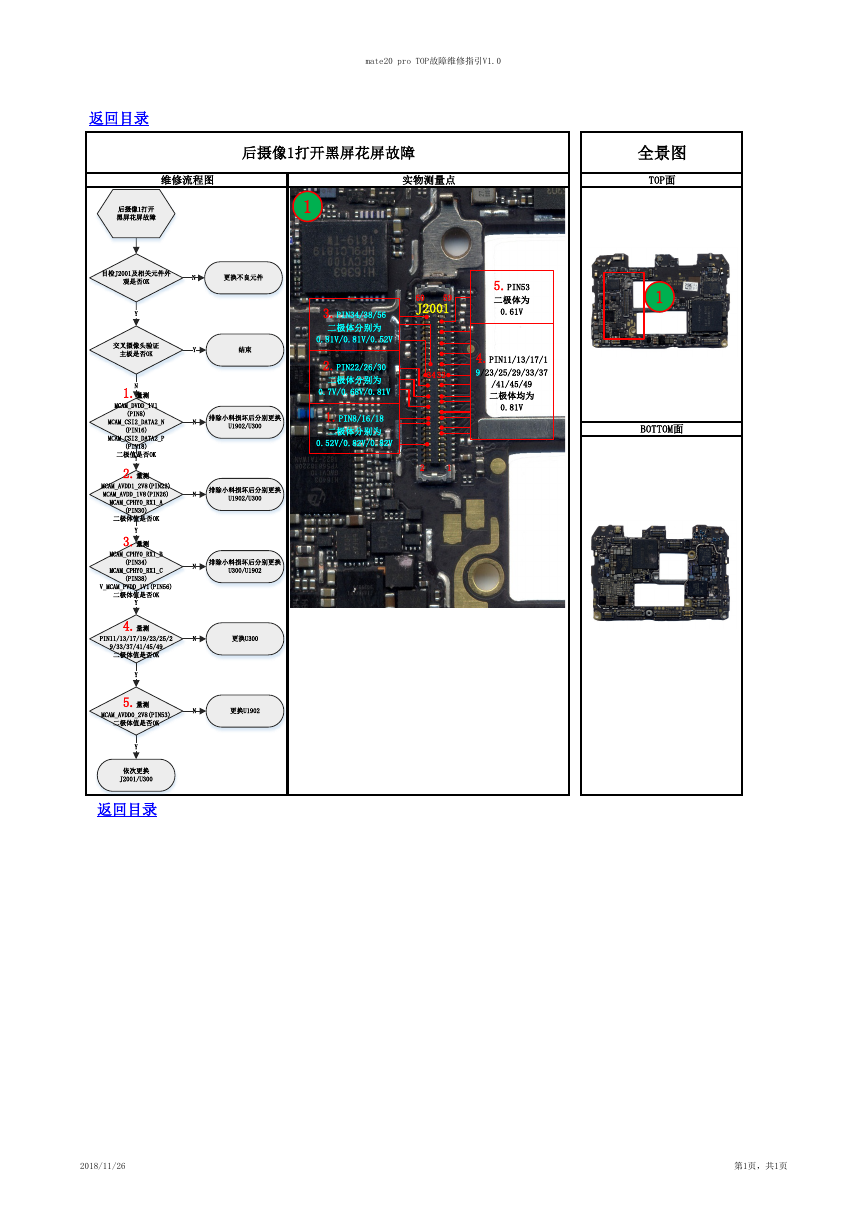

mate20 pro TOP故障维修指引V1.0 返回目录 后摄像1打开黑屏花屏故障 维修流程图 实物测量点 全景图 TOP面 后摄像1打开 黑屏花屏故障 1 3.PIN34/38/56 二极体分别为 0.81V/0.81V/0.52V 2.PIN22/26/30 二极体分别为 0.7V/0.68V/0.81V 1.PIN8/16/18 二极体分别为 0.52V/0.82V/0.82V 60 59 J2001 5.PIN53 二极体为 0.61V 1 4.PIN11/13/17/1 9/23/25/29/33/37 /41/45/49 二极体均为 0.81V 34 33 2 1 BOTTOM面 目检J2001及相关元件外 观是否OK N 更换不良元件 Y 交叉摄像头验证 主板是否OK Y 结束 N 1.量测 MCAM_DVDD_1V1 (PIN8) MCAM_CSI2_DATA2_N N (PIN16) MCAM_CSI2_DATA2_P (PIN18) 二极值是否OK Y 2.量测 MCAM_AVDD1_2V8(PIN22) MCAM_AVDD_1V8(PIN26) MCAM_CPHY0_RX1_A (PIN30) 二极体值是否OK Y 3.量测 MCAM_CPHY0_RX1_B (PIN34) MCAM_CPHY0_RX1_C (PIN38) V_MCAM_PVDD_1V1(PIN56) 二极体值是否OK Y 4.量测 N N 排除小料损坏后分别更换 U1902/U300 排除小料损坏后分别更换 U1902/U300 排除小料损坏后分别更换 U300/U1902 PIN11/13/17/19/23/25/2 N 更换U300 N 更换U1902 9/33/37/41/45/49 二极体值是否OK Y 5.量测 MCAM_AVDD0_2V8(PIN53) 二极体值是否OK Y 依次更换 J2001/U300 返回目录 2018/11/26 第1页，共1页
