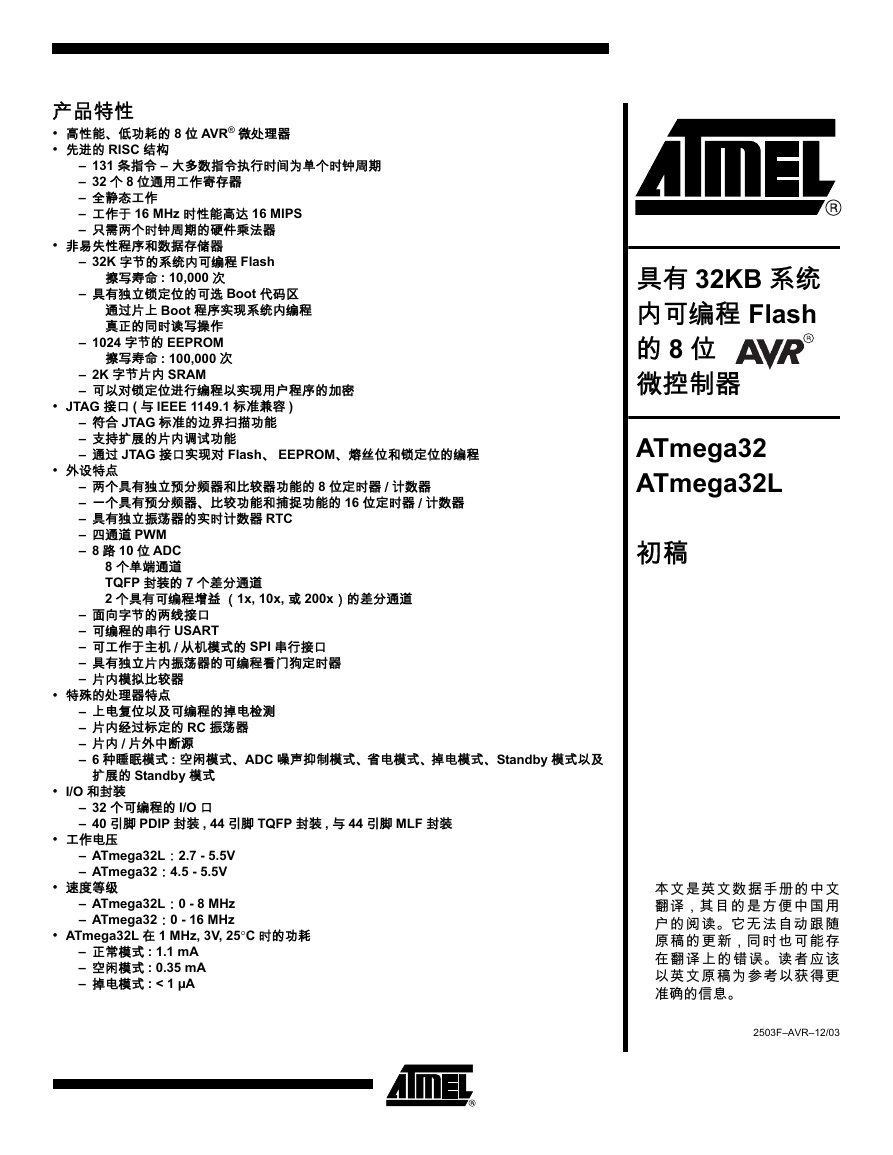

产品特性
• 高性能、低功耗的 8 位 AVR® 微处理器
• 先进的 RISC 结构
– 131 条指令 – 大多数指令执行时间为单个时钟周期
– 32 个 8 位通用工作寄存器
– 全静态工作
– 工作于 16 MHz 时性能高达 16 MIPS
– 只需两个时钟周期的硬件乘法器
• 非易失性程序和数据存储器
– 32K 字节的系统内可编程 Flash
擦写寿命 : 10,000 次
– 具有独立锁定位的可选 Boot 代码区
通过片上 Boot 程序实现系统内编程
真正的同时读写操作
– 1024 字节的 EEPROM
擦写寿命 : 100,000 次
– 2K 字节片内 SRAM
– 可以对锁定位进行编程以实现用户程序的加密
• JTAG 接口 ( 与 IEEE 1149.1 标准兼容 )
– 符合 JTAG 标准的边界扫描功能
– 支持扩展的片内调试功能
– 通过 JTAG 接口实现对 Flash、 EEPROM、熔丝位和锁定位的编程
• 外设特点
– 两个具有独立预分频器和比较器功能的 8 位定时器 / 计数器
– 一个具有预分频器、比较功能和捕捉功能的 16 位定时器 / 计数器
– 具有独立振荡器的实时计数器 RTC
– 四通道 PWM
– 8 路 10 位 ADC
8 个单端通道
TQFP 封装的 7 个差分通道
2 个具有可编程增益 （1x, 10x, 或 200x）的差分通道
– 面向字节的两线接口
– 可编程的串行 USART
– 可工作于主机 / 从机模式的 SPI 串行接口
– 具有独立片内振荡器的可编程看门狗定时器
– 片内模拟比较器
• 特殊的处理器特点
– 上电复位以及可编程的掉电检测
– 片内经过标定的 RC 振荡器
– 片内 / 片外中断源
– 6 种睡眠模式 : 空闲模式、ADC 噪声抑制模式、省电模式、掉电模式、Standby 模式以及
– 32 个可编程的 I/O 口
– 40 引脚 PDIP 封装 , 44 引脚 TQFP 封装 , 与 44 引脚 MLF 封装
扩展的 Standby 模式
• I/O 和封装
• 工作电压
• 速度等级
– ATmega32L：2.7 - 5.5V
– ATmega32：4.5 - 5.5V
– ATmega32L：0 - 8 MHz
– ATmega32：0 - 16 MHz
– 正常模式 : 1.1 mA
– 空闲模式 : 0.35 mA
– 掉电模式 : < 1 µA
• ATmega32L 在 1 MHz, 3V, 25°C 时的功耗
具有 32KB 系统
内可编程 Flash
的 8 位
微控制器
ATmega32
ATmega32L
初稿
本文是英文数据手册的中文
翻译，其目的是方便中国用
户的阅读。它无法自动跟随
原稿的更新，同时也可能存
在翻译上的错误。读者应该
以英文原稿为参考以获得更
准确的信息。
2503F–AVR–12/03
引脚配置

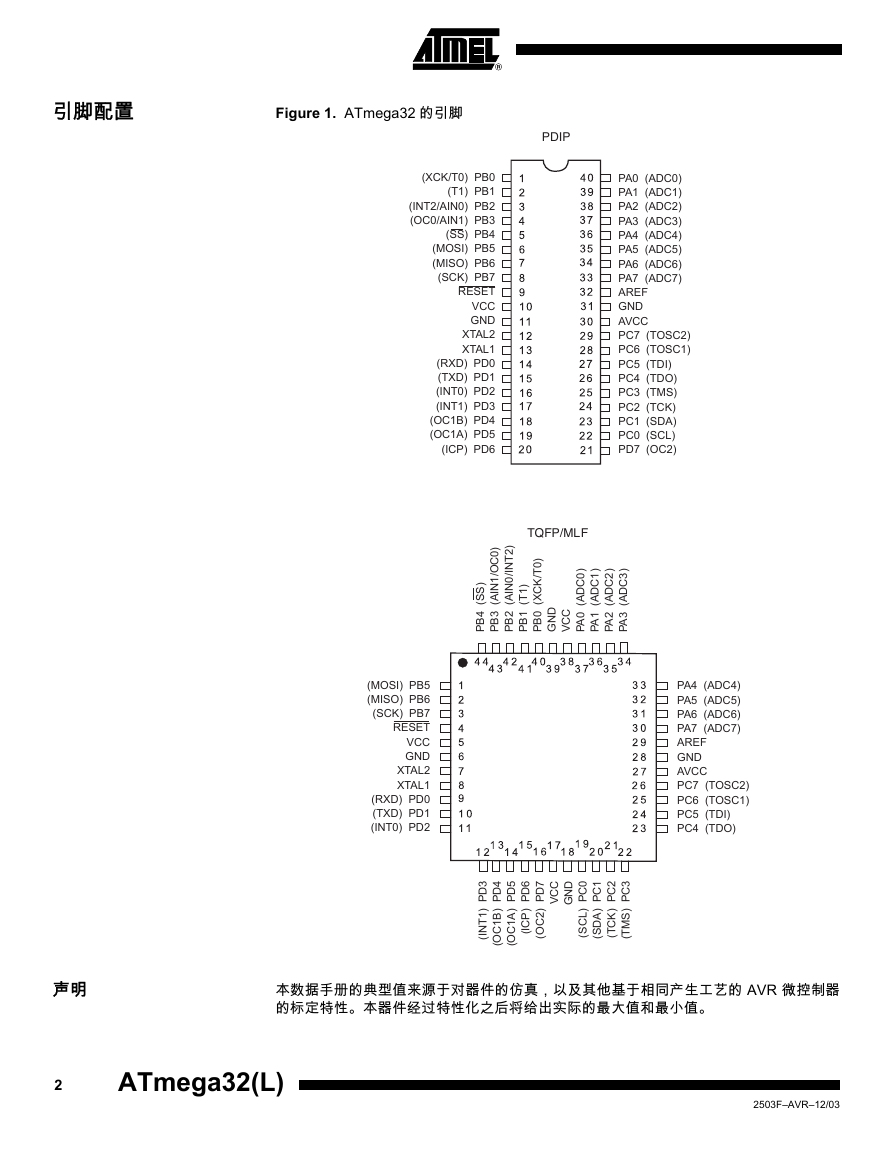

Figure 1. ATmega32 的引脚
PDIP
(XCK/T0) PB0
(T1) PB1
(INT2/AIN0) PB2
(OC0/AIN1) PB3
(SS) PB4
(MOSI) PB5
(MISO) PB6
(SCK) PB7
RESET
VCC
GND
XTAL2
XTAL1
(RXD) PD0
(TXD) PD1
(INT0) PD2
(INT1) PD3
(OC1B) PD4
(OC1A) PD5
(ICP) PD6
PA0 (ADC0)
PA1 (ADC1)
PA2 (ADC2)
PA3 (ADC3)
PA4 (ADC4)
PA5 (ADC5)
PA6 (ADC6)
PA7 (ADC7)
AREF
GND
AVCC
PC7 (TOSC2)
PC6 (TOSC1)
PC5 (TDI)
PC4 (TDO)
PC3 (TMS)
PC2 (TCK)
PC1 (SDA)
PC0 (SCL)
PD7 (OC2)
TQFP/MLF
)
0
C
O
1
N
A
I
/
)
2
T
N
I
/
0
N
A
I
)
S
S
/
)
0
T
K
C
X
(
)
1
T
(
(
(
(
4
B
P
3
B
P
2
B
P
1
B
P
0
B
P
D
N
G
C
C
V
)
0
C
D
A
)
1
C
D
A
)
2
C
D
A
)
3
C
D
A
(
(
(
(
0
A
P
1
A
P
2
A
P
3
A
P
(MOSI) PB5
(MISO) PB6
(SCK) PB7
RESET
VCC
GND
XTAL2
XTAL1
(RXD) PD0
(TXD) PD1
(INT0) PD2
PA4 (ADC4)
PA5 (ADC5)
PA6 (ADC6)
PA7 (ADC7)
AREF
GND
AVCC
PC7 (TOSC2)
PC6 (TOSC1)
PC5 (TDI)
PC4 (TDO)
3
D
P
4
D
P
5
D
P
6
D
P
7
D
P
C
C
V
D
N
G
)
1
T
N
I
(
)
)
)
B
1
C
O
A
1
C
O
P
C
I
(
)
2
C
O
(
0
C
P
1
C
P
2
C
P
3
C
P
)
L
C
S
(
)
)
)
A
D
S
(
K
C
T
(
S
M
T
(
声明
本数据手册的典型值来源于对器件的仿真，以及其他基于相同产生工艺的 AVR 微控制器
的标定特性。本器件经过特性化之后将给出实际的最大值和最小值。
(
(
2
ATmega32(L)
2503F–AVR–12/03
ATmega32(L)
综述
方框图
ATmega32 是基于增强的 AVR RISC 结构的低功耗 8 位 CMOS 微控制器。由于其先进的指
令集以及单时钟周期指令执行时间，ATmega32 的数据吞吐率高达 1 MIPS/MHz，从而可
以缓减系统在功耗和处理速度之间的矛盾。

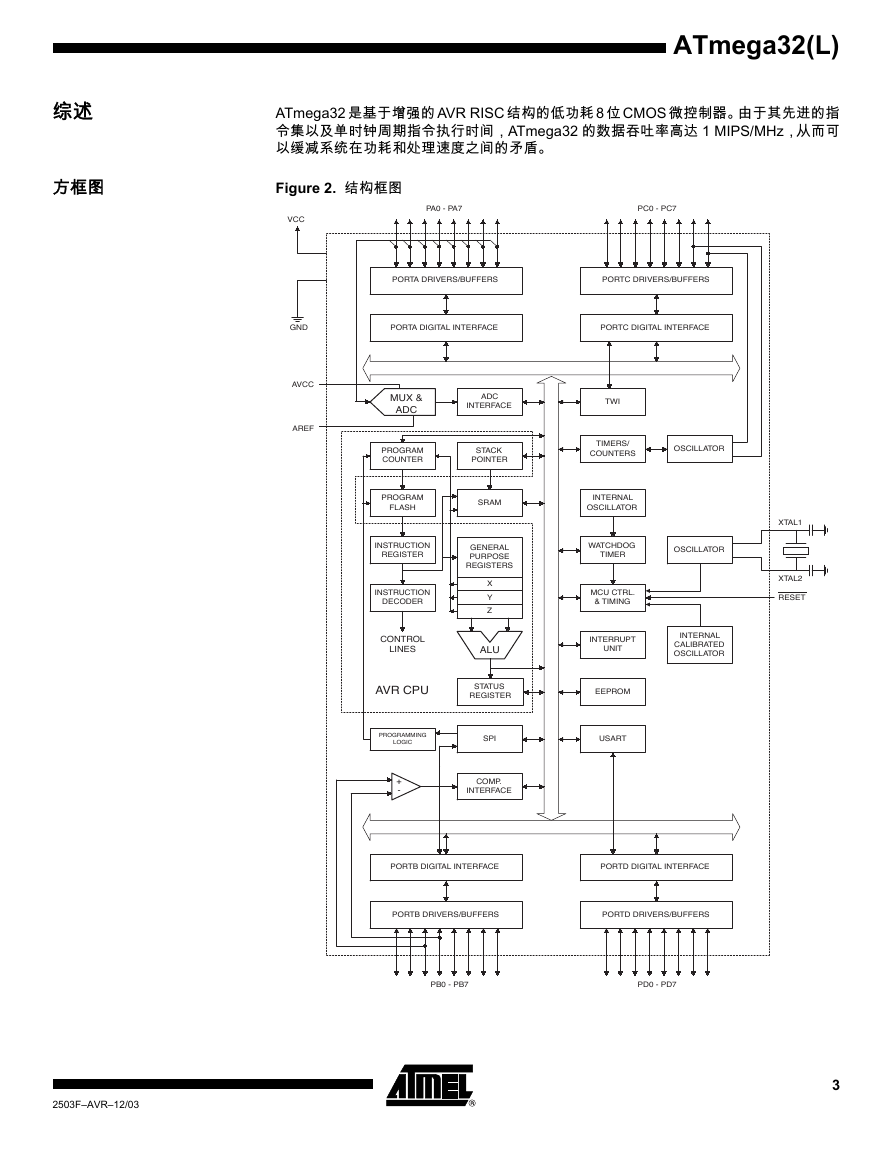

Figure 2. 结构框图
VCC
PA0 - PA7
PC0 - PC7
PORTA DRIVERS/BUFFERS
PORTC DRIVERS/BUFFERS
GND
PORTA DIGITAL INTERFACE
PORTC DIGITAL INTERFACE
AVCC
AREF
MUX &
ADC
ADC
INTERFACE
TWI
PROGRAM
COUNTER
STACK
POINTER
TIMERS/
COUNTERS
OSCILLATOR
PROGRAM
FLASH
SRAM
INTERNAL
OSCILLATOR
XTAL1
XTAL2
RESET
WATCHDOG
TIMER
OSCILLATOR
INTERNAL
CALIBRATED
OSCILLATOR
MCU CTRL.
& TIMING
INTERRUPT
UNIT
EEPROM
USART
INSTRUCTION
REGISTER
INSTRUCTION
DECODER
CONTROL
LINES
GENERAL
PURPOSE
REGISTERS
X
Y
Z
ALU
AVR CPU
STATUS
REGISTER
PROGRAMMING
LOGIC
SPI
+
-
COMP.
INTERFACE
PORTB DIGITAL INTERFACE
PORTD DIGITAL INTERFACE
PORTB DRIVERS/BUFFERS
PORTD DRIVERS/BUFFERS
PB0 - PB7
PD0 - PD7
2503F–AVR–12/03
3

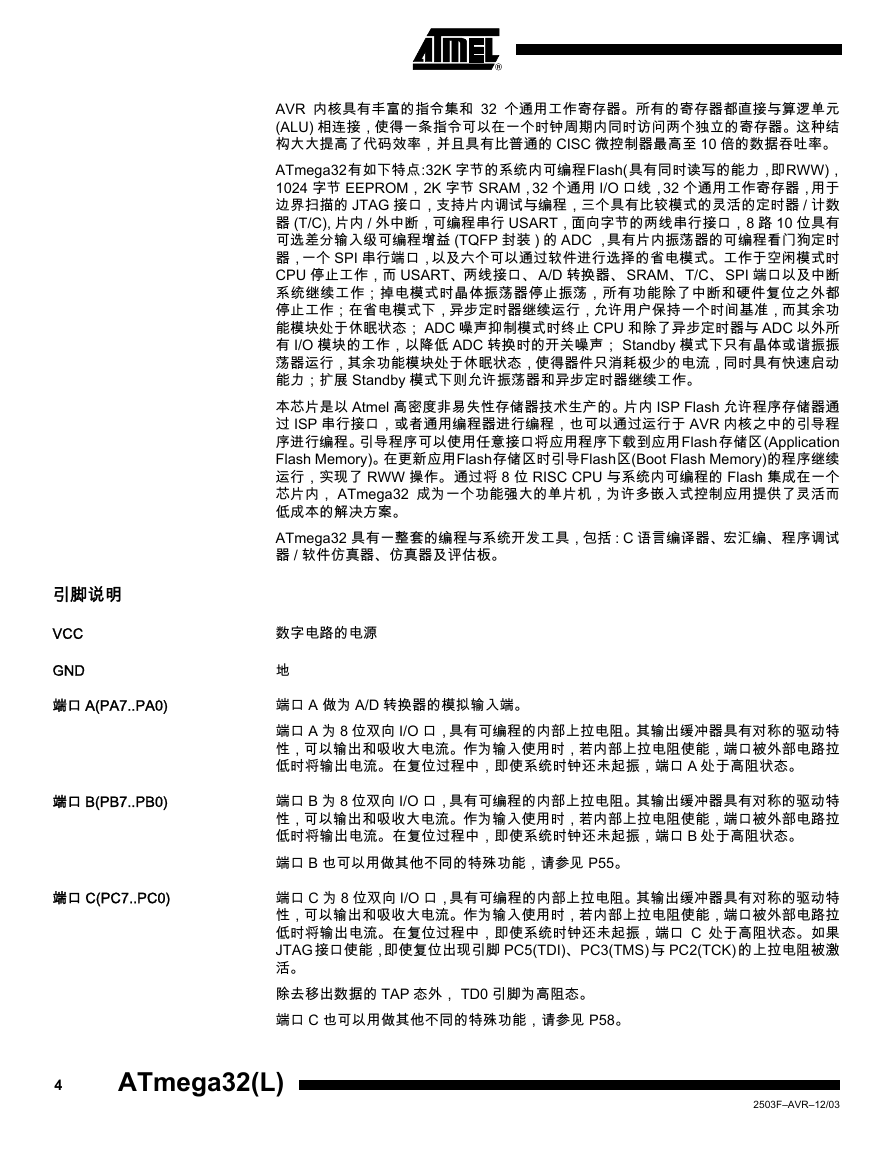

AVR 内核具有丰富的指令集和 32 个通用工作寄存器。所有的寄存器都直接与算逻单元
(ALU) 相连接，使得一条指令可以在一个时钟周期内同时访问两个独立的寄存器。这种结
构大大提高了代码效率，并且具有比普通的 CISC 微控制器最高至 10 倍的数据吞吐率。
ATmega32有如下特点:32K 字节的系统内可编程Flash(具有同时读写的能力，即RWW)，
1024 字节 EEPROM， 2K 字节 SRAM，32 个通用 I/O 口线，32 个通用工作寄存器，用于
边界扫描的 JTAG 接口，支持片内调试与编程，三个具有比较模式的灵活的定时器 / 计数
器 (T/C), 片内 / 外中断，可编程串行 USART，面向字节的两线串行接口， 8 路 10 位具有
可选差分输入级可编程增益 (TQFP 封装 ) 的 ADC ，具有片内振荡器的可编程看门狗定时
器，一个 SPI 串行端口，以及六个可以通过软件进行选择的省电模式。 工作于空闲模式时
CPU 停止工作，而 USART、两线接口、 A/D 转换器、 SRAM、 T/C、 SPI 端口以及中断
系统继续工作；掉电模式时晶体振荡器停止振荡，所有功能除了中断和硬件复位之外都
停止工作；在省电模式下，异步定时器继续运行，允许用户保持一个时间基准，而其余功
能模块处于休眠状态； ADC 噪声抑制模式时终止 CPU 和除了异步定时器与 ADC 以外所
有 I/O 模块的工作，以降低 ADC 转换时的开关噪声； Standby 模式下只有晶体或谐振振
荡器运行，其余功能模块处于休眠状态，使得器件只消耗极少的电流，同时具有快速启动
能力；扩展 Standby 模式下则允许振荡器和异步定时器继续工作。
本芯片是以 Atmel 高密度非易失性存储器技术生产的。片内 ISP Flash 允许程序存储器通
过 ISP 串行接口，或者通用编程器进行编程，也可以通过运行于 AVR 内核之中的引导程
序进行编程。引导程序可以使用任意接口将应用程序下载到应用Flash存储区(Application
Flash Memory)。在更新应用Flash存储区时引导Flash区(Boot Flash Memory)的程序继续
运行，实现了 RWW 操作。 通过将 8 位 RISC CPU 与系统内可编程的 Flash 集成在一个
芯片内， ATmega32 成为一个功能强大的单片机，为许多嵌入式控制应用提供了灵活而
低成本的解决方案。
ATmega32 具有一整套的编程与系统开发工具，包括：C 语言编译器、宏汇编、 程序调试
器 / 软件仿真器、仿真器及评估板。
数字电路的电源
地
端口 A 做为 A/D 转换器的模拟输入端。
端口 A 为 8 位双向 I/O 口，具有可编程的内部上拉电阻。其输出缓冲器具有对称的驱动特
性，可以输出和吸收大电流。作为输入使用时，若内部上拉电阻使能，端口被外部电路拉
低时将输出电流。在复位过程中，即使系统时钟还未起振，端口 A 处于高阻状态。
端口 B 为 8 位双向 I/O 口，具有可编程的内部上拉电阻。其输出缓冲器具有对称的驱动特
性，可以输出和吸收大电流。作为输入使用时，若内部上拉电阻使能，端口被外部电路拉
低时将输出电流。在复位过程中，即使系统时钟还未起振，端口 B 处于高阻状态。
端口 B 也可以用做其他不同的特殊功能，请参见 P55。
端口 C 为 8 位双向 I/O 口，具有可编程的内部上拉电阻。其输出缓冲器具有对称的驱动特
性，可以输出和吸收大电流。作为输入使用时，若内部上拉电阻使能，端口被外部电路拉
低时将输出电流。在复位过程中，即使系统时钟还未起振，端口 C 处于高阻状态。如果
JTAG接口使能，即使复位出现引脚 PC5(TDI)、 PC3(TMS)与 PC2(TCK)的上拉电阻被激
活。
除去移出数据的 TAP 态外， TD0 引脚为高阻态。
端口 C 也可以用做其他不同的特殊功能，请参见 P58。
引脚说明
VCC
GND
端口 A(PA7..PA0)
端口 B(PB7..PB0)
端口 C(PC7..PC0)
4
ATmega32(L)
2503F–AVR–12/03

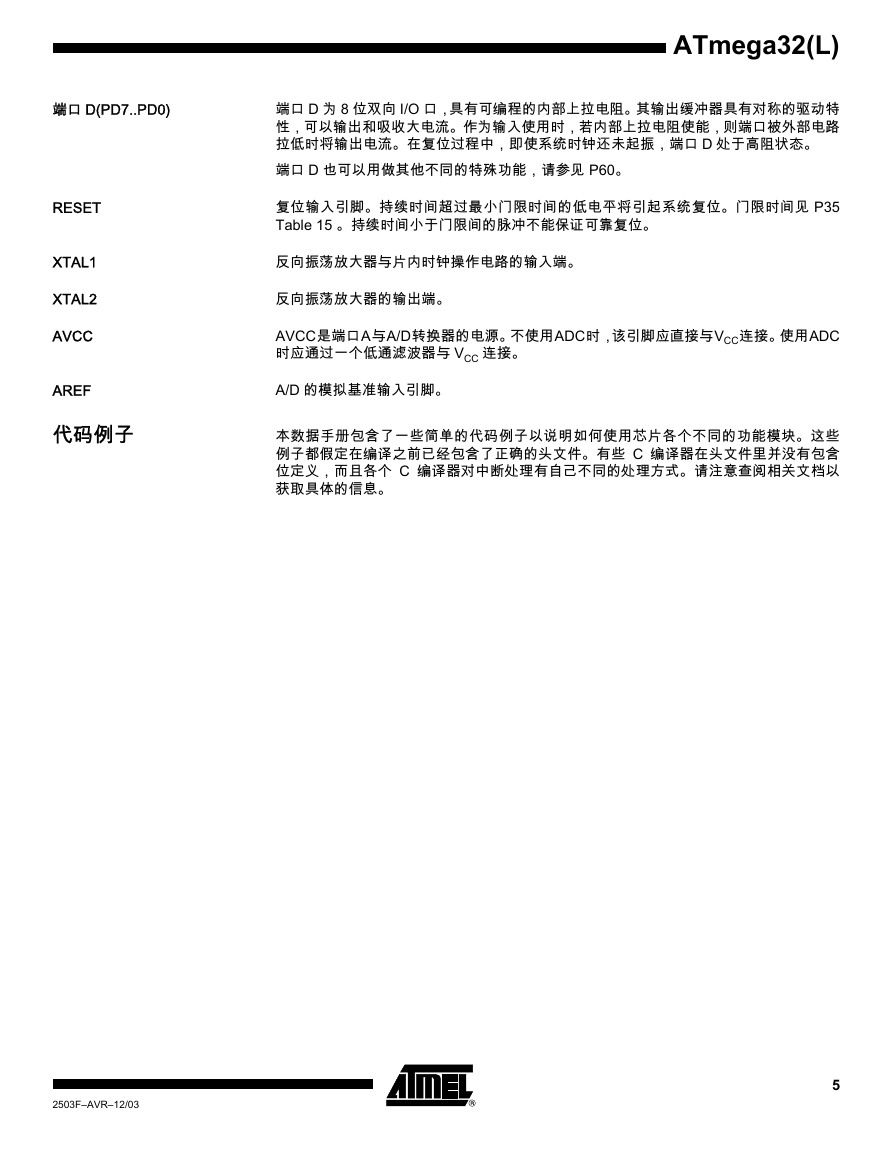

端口 D(PD7..PD0)
RESET
XTAL1
XTAL2
AVCC
AREF
代码例子
ATmega32(L)
端口 D 为 8 位双向 I/O 口，具有可编程的内部上拉电阻。其输出缓冲器具有对称的驱动特
性，可以输出和吸收大电流。作为输入使用时，若内部上拉电阻使能，则端口被外部电路
拉低时将输出电流。在复位过程中，即使系统时钟还未起振，端口 D 处于高阻状态。
端口 D 也可以用做其他不同的特殊功能，请参见 P60。
复位输入引脚。持续时间超过最小门限时间的低电平将引起系统复位。门限时间见 P35
Table 15 。持续时间小于门限间的脉冲不能保证可靠复位。
反向振荡放大器与片内时钟操作电路的输入端。
反向振荡放大器的输出端。
AVCC是端口A与A/D转换器的电源。不使用ADC时，该引脚应直接与VCC连接。使用ADC
时应通过一个低通滤波器与 VCC 连接。
A/D 的模拟基准输入引脚。
本数据手册包含了一些简单的代码例子以说明如何使用芯片各个不同的功能模块。这些
例子都假定在编译之前已经包含了正确的头文件。有些 C 编译器在头文件里并没有包含
位定义，而且各个 C 编译器对中断处理有自己不同的处理方式。请注意查阅相关文档以
获取具体的信息。
2503F–AVR–12/03
5

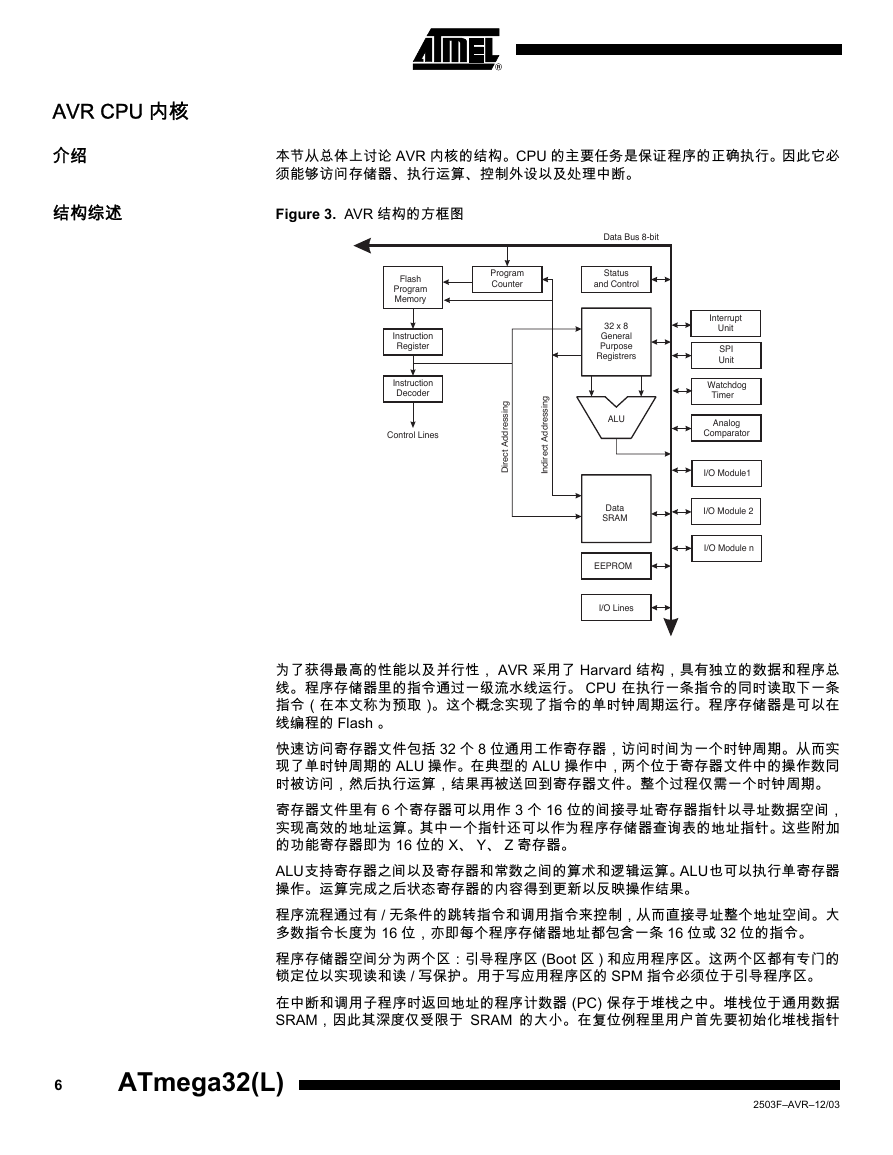

AVR CPU 内核
介绍
结构综述
本节从总体上讨论 AVR 内核的结构。CPU 的主要任务是保证程序的正确执行。因此它必
须能够访问存储器、执行运算、控制外设以及处理中断。
Figure 3. AVR 结构的方框图
Flash
Program
Memory
Instruction
Register
Instruction
Decoder
Control Lines
Data Bus 8-bit
Program
Counter
Status
and Control
i
g
n
s
s
e
r
d
d
A
t
c
e
r
i
D
i
g
n
s
s
e
r
d
d
A
t
c
e
r
i
d
n
I
Interrupt
Unit
SPI
Unit
Watchdog
Timer
Analog
Comparator
I/O Module1
I/O Module 2
I/O Module n
32 x 8
General
Purpose
Registrers
ALU
Data
SRAM
EEPROM
I/O Lines
为了获得最高的性能以及并行性， AVR 采用了 Harvard 结构，具有独立的数据和程序总
线。程序存储器里的指令通过一级流水线运行。 CPU 在执行一条指令的同时读取下一条
指令 ( 在本文称为预取 )。这个概念实现了指令的单时钟周期运行。程序存储器是可以在
线编程的 Flash 。
快速访问寄存器文件包括 32 个 8 位通用工作寄存器，访问时间为一个时钟周期。从而实
现了单时钟周期的 ALU 操作。在典型的 ALU 操作中，两个位于寄存器文件中的操作数同
时被访问，然后执行运算，结果再被送回到寄存器文件。整个过程仅需一个时钟周期。
寄存器文件里有 6 个寄存器可以用作 3 个 16 位的间接寻址寄存器指针以寻址数据空间，
实现高效的地址运算。其中一个指针还可以作为程序存储器查询表的地址指针。这些附加
的功能寄存器即为 16 位的 X、 Y、 Z 寄存器。
ALU支持寄存器之间以及寄存器和常数之间的算术和逻辑运算。ALU也可以执行单寄存器
操作。运算完成之后状态寄存器的内容得到更新以反映操作结果。
程序流程通过有 / 无条件的跳转指令和调用指令来控制，从而直接寻址整个地址空间。大
多数指令长度为 16 位，亦即每个程序存储器地址都包含一条 16 位或 32 位的指令。
程序存储器空间分为两个区：引导程序区 (Boot 区 ) 和应用程序区。这两个区都有专门的
锁定位以实现读和读 / 写保护。用于写应用程序区的 SPM 指令必须位于引导程序区。
在中断和调用子程序时返回地址的程序计数器 (PC) 保存于堆栈之中。堆栈位于通用数据
SRAM，因此其深度仅受限于 SRAM 的大小。在复位例程里用户首先要初始化堆栈指针
6
ATmega32(L)
2503F–AVR–12/03
ATmega32(L)

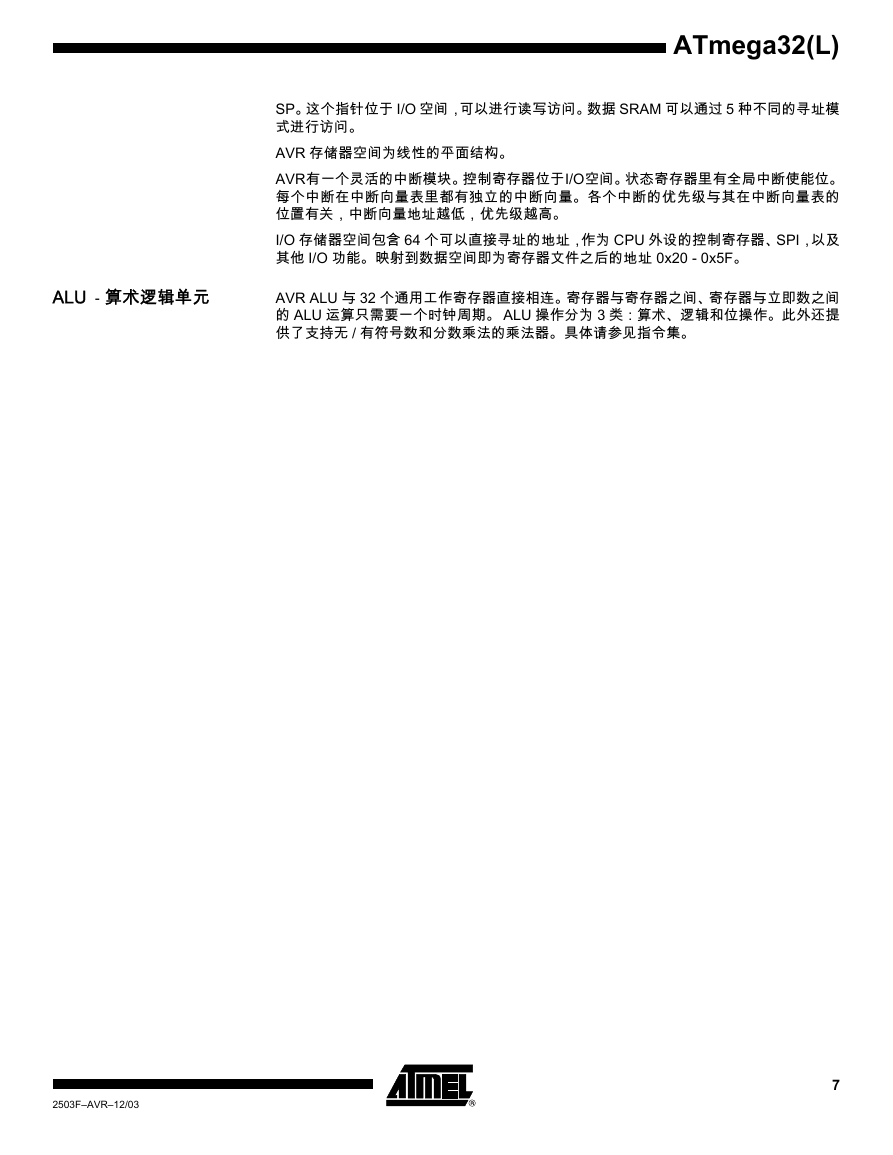

SP。这个指针位于 I/O 空间，可以进行读写访问。数据 SRAM 可以通过 5 种不同的寻址模
式进行访问。
AVR 存储器空间为线性的平面结构。
AVR有一个灵活的中断模块。控制寄存器位于I/O空间。状态寄存器里有全局中断使能位。
每个中断在中断向量表里都有独立的中断向量。各个中断的优先级与其在中断向量表的
位置有关，中断向量地址越低，优先级越高。
I/O 存储器空间包含 64 个可以直接寻址的地址，作为 CPU 外设的控制寄存器、SPI，以及
其他 I/O 功能。映射到数据空间即为寄存器文件之后的地址 0x20 - 0x5F。
ALU －算术逻辑单元
AVR ALU 与 32 个通用工作寄存器直接相连。寄存器与寄存器之间、寄存器与立即数之间
的 ALU 运算只需要一个时钟周期。 ALU 操作分为 3 类：算术、逻辑和位操作。此外还提
供了支持无 / 有符号数和分数乘法的乘法器。具体请参见指令集。
2503F–AVR–12/03
7

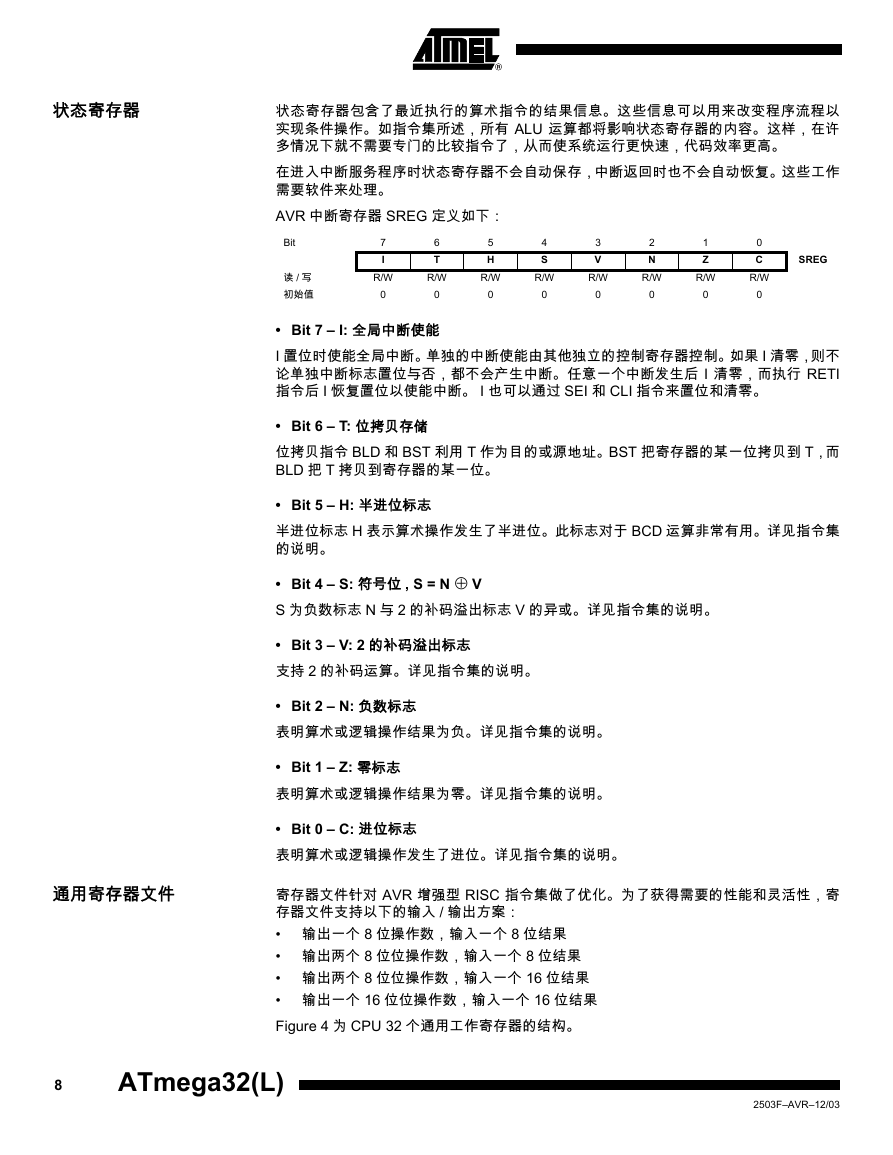

状态寄存器
状态寄存器包含了最近执行的算术指令的结果信息。这些信息可以用来改变程序流程以
实现条件操作。如指令集所述，所有 ALU 运算都将影响状态寄存器的内容。这样，在许
多情况下就不需要专门的比较指令了，从而使系统运行更快速，代码效率更高。
在进入中断服务程序时状态寄存器不会自动保存，中断返回时也不会自动恢复。这些工作
需要软件来处理。
AVR 中断寄存器 SREG 定义如下：
Bit
3
V
R/W
2
N
R/W
1
Z
R/W
0
C
R/W
SREG
7
I
6
T
R/W
5
H
R/W
4
S
R/W
读 / 写
初始值
R/W
0
0
0
0
0
0
0
0
• Bit 7 – I: 全局中断使能
I 置位时使能全局中断。单独的中断使能由其他独立的控制寄存器控制。如果 I 清零，则不
论单独中断标志置位与否，都不会产生中断。任意一个中断发生后 I 清零，而执行 RETI
指令后 I 恢复置位以使能中断。 I 也可以通过 SEI 和 CLI 指令来置位和清零。
• Bit 6 – T: 位拷贝存储
位拷贝指令 BLD 和 BST 利用 T 作为目的或源地址。BST 把寄存器的某一位拷贝到 T，而
BLD 把 T 拷贝到寄存器的某一位。
• Bit 5 – H: 半进位标志
半进位标志 H 表示算术操作发生了半进位。此标志对于 BCD 运算非常有用。详见指令集
的说明。
• Bit 4 – S: 符号位 , S = N ⊕ V
S 为负数标志 N 与 2 的补码溢出标志 V 的异或。详见指令集的说明。
• Bit 3 – V: 2 的补码溢出标志
支持 2 的补码运算。详见指令集的说明。
• Bit 2 – N: 负数标志
表明算术或逻辑操作结果为负。详见指令集的说明。
• Bit 1 – Z: 零标志
表明算术或逻辑操作结果为零。详见指令集的说明。
• Bit 0 – C: 进位标志
表明算术或逻辑操作发生了进位。详见指令集的说明。
通用寄存器文件
寄存器文件针对 AVR 增强型 RISC 指令集做了优化。为了获得需要的性能和灵活性，寄
存器文件支持以下的输入 / 输出方案：
• 输出一个 8 位操作数，输入一个 8 位结果
• 输出两个 8 位位操作数，输入一个 8 位结果
• 输出两个 8 位位操作数，输入一个 16 位结果
• 输出一个 16 位位操作数，输入一个 16 位结果
Figure 4 为 CPU 32 个通用工作寄存器的结构。
8
ATmega32(L)
2503F–AVR–12/03
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
