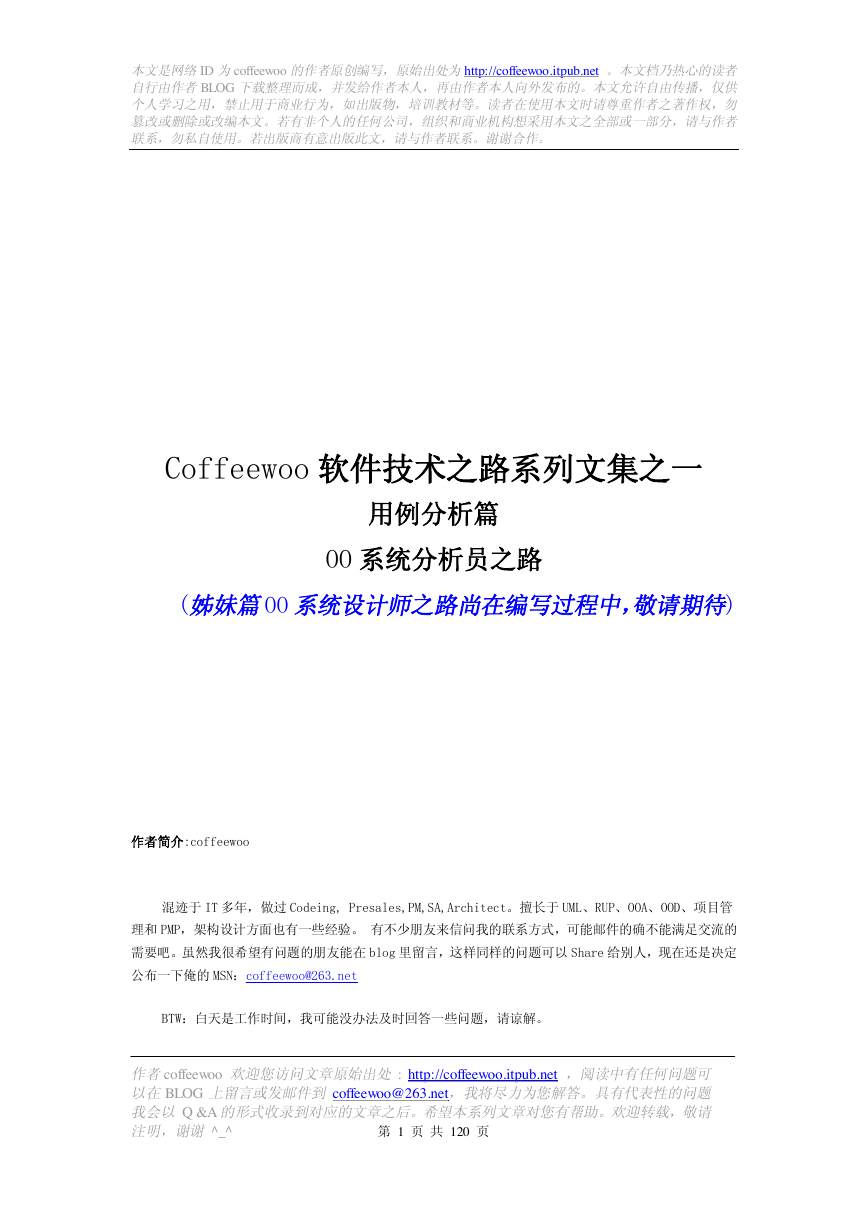

本文是网络ID 为coffeewoo 的作者原创编写，原始出处为http://coffeewoo.itpub.net 。本文档乃热心的读者自行由作者BLOG 下载整理而成，并发给作者本人，再由作者本人向外发布的。本文允许自由传播，仅供个人学习之用，禁止用于商业行为，如出版物，培训教材等。读者在使用本文时请尊重作者之著作权，勿篡改或删除或改编本文。若有非个人的任何公司，组织和商业机构想采用本文之全部或一部分，请与作者联系，勿私自使用。若出版商有意出版此文，请与作者联系。谢谢合作。 Coffeewoo 软件技术之路系列文集之一用例分析篇 OO 系统分析员之路 (姊妹篇OO 系统设计师之路尚在编写过程中，敬请期待) 作者简介:coffeewoo 混迹于 IT 多年，做过 Codeing, Presales,PM,SA,Architect。擅长于 UML、RUP、OOA、OOD、项目管理和 PMP，架构设计方面也有一些经验。有不少朋友来信问我的联系方式，可能邮件的确不能满足交流的需要吧。虽然我很希望有问题的朋友能在blog 里留言，这样同样的问题可以Share 给别人，现在还是决定公布一下俺的 MSN：coffeewoo@263.net BTW：白天是工作时间，我可能没办法及时回答一些问题，请谅解。作者coffeewoo 欢迎您访问文章原始出处 : http://coffeewoo.itpub.net ，阅读中有任何问题可以在 BLOG 上留言或发邮件到 coffeewoo@263.net，我将尽力为您解答。具有代表性的问题我会以 Q &A 的形式收录到对应的文章之后。希望本系列文章对您有帮助。欢迎转载，敬请注明，谢谢 ^_^ 第 1 页共 120 页

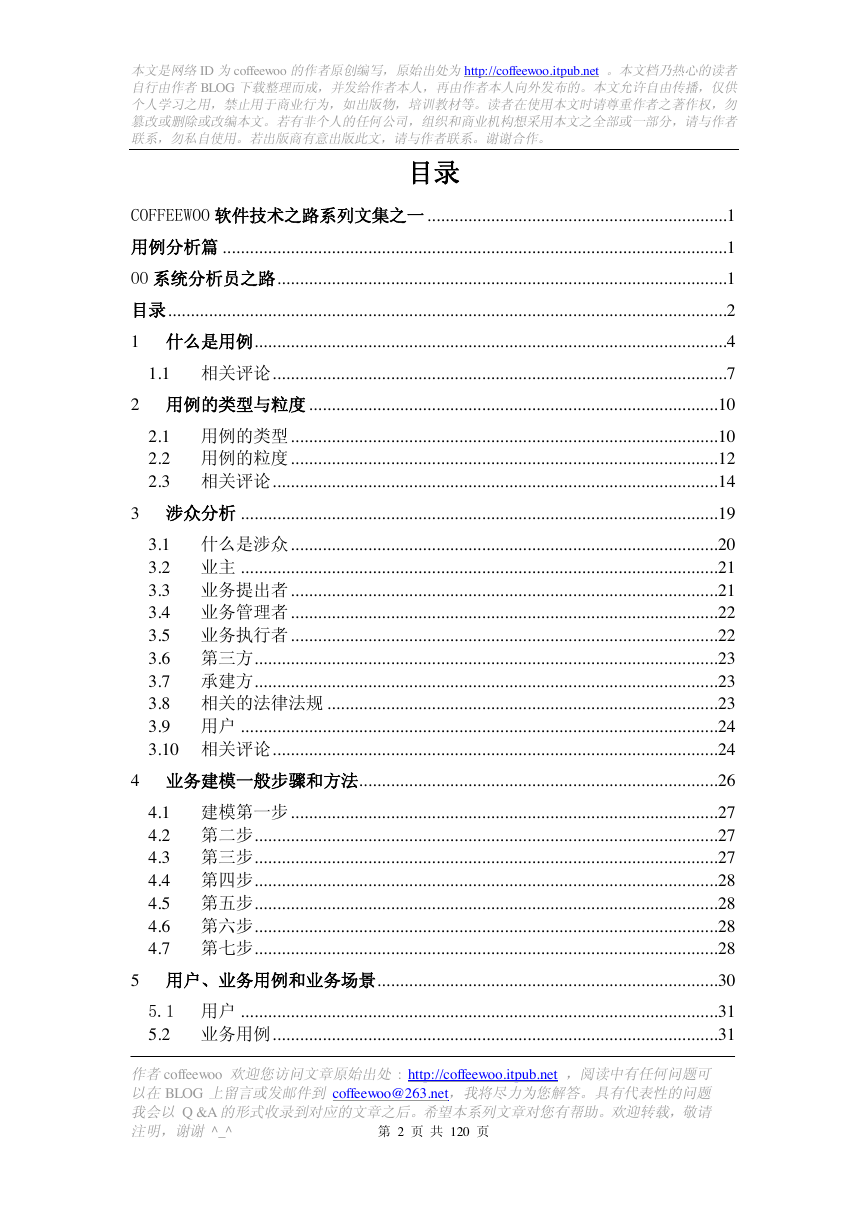

本文是网络ID 为coffeewoo 的作者原创编写，原始出处为http://coffeewoo.itpub.net 。本文档乃热心的读者自行由作者BLOG 下载整理而成，并发给作者本人，再由作者本人向外发布的。本文允许自由传播，仅供个人学习之用，禁止用于商业行为，如出版物，培训教材等。读者在使用本文时请尊重作者之著作权，勿篡改或删除或改编本文。若有非个人的任何公司，组织和商业机构想采用本文之全部或一部分，请与作者联系，勿私自使用。若出版商有意出版此文，请与作者联系。谢谢合作。目录 COFFEEWOO 软件技术之路系列文集之一 ..................................................................1 用例分析篇 ...............................................................................................................1 OO 系统分析员之路...................................................................................................1 目录...........................................................................................................................2 1 什么是用例........................................................................................................4 1.1 相关评论....................................................................................................7 2 用例的类型与粒度 ..........................................................................................10 2.1 用例的类型..............................................................................................10 2.2 用例的粒度..............................................................................................12 2.3 相关评论..................................................................................................14 3 涉众分析 .........................................................................................................19 3.1 什么是涉众..............................................................................................20 3.2 业主 .........................................................................................................21 3.3 业务提出者..............................................................................................21 3.4 业务管理者..............................................................................................22 3.5 业务执行者..............................................................................................22 3.6 第三方......................................................................................................23 3.7 承建方......................................................................................................23 3.8 相关的法律法规 ......................................................................................23 3.9 用户 .........................................................................................................24 3.10 相关评论..................................................................................................24 4 业务建模一般步骤和方法...............................................................................26 4.1 建模第一步..............................................................................................27 4.2 第二步......................................................................................................27 4.3 第三步......................................................................................................27 4.4 第四步......................................................................................................28 4.5 第五步......................................................................................................28 4.6 第六步......................................................................................................28 4.7 第七步......................................................................................................28 5 用户、业务用例和业务场景...........................................................................30 5.1 用户 .........................................................................................................31 5.2 业务用例..................................................................................................31 作者coffeewoo 欢迎您访问文章原始出处 : http://coffeewoo.itpub.net ，阅读中有任何问题可以在 BLOG 上留言或发邮件到 coffeewoo@263.net，我将尽力为您解答。具有代表性的问题我会以 Q &A 的形式收录到对应的文章之后。希望本系列文章对您有帮助。欢迎转载，敬请注明，谢谢 ^_^ 第 2 页共 120 页

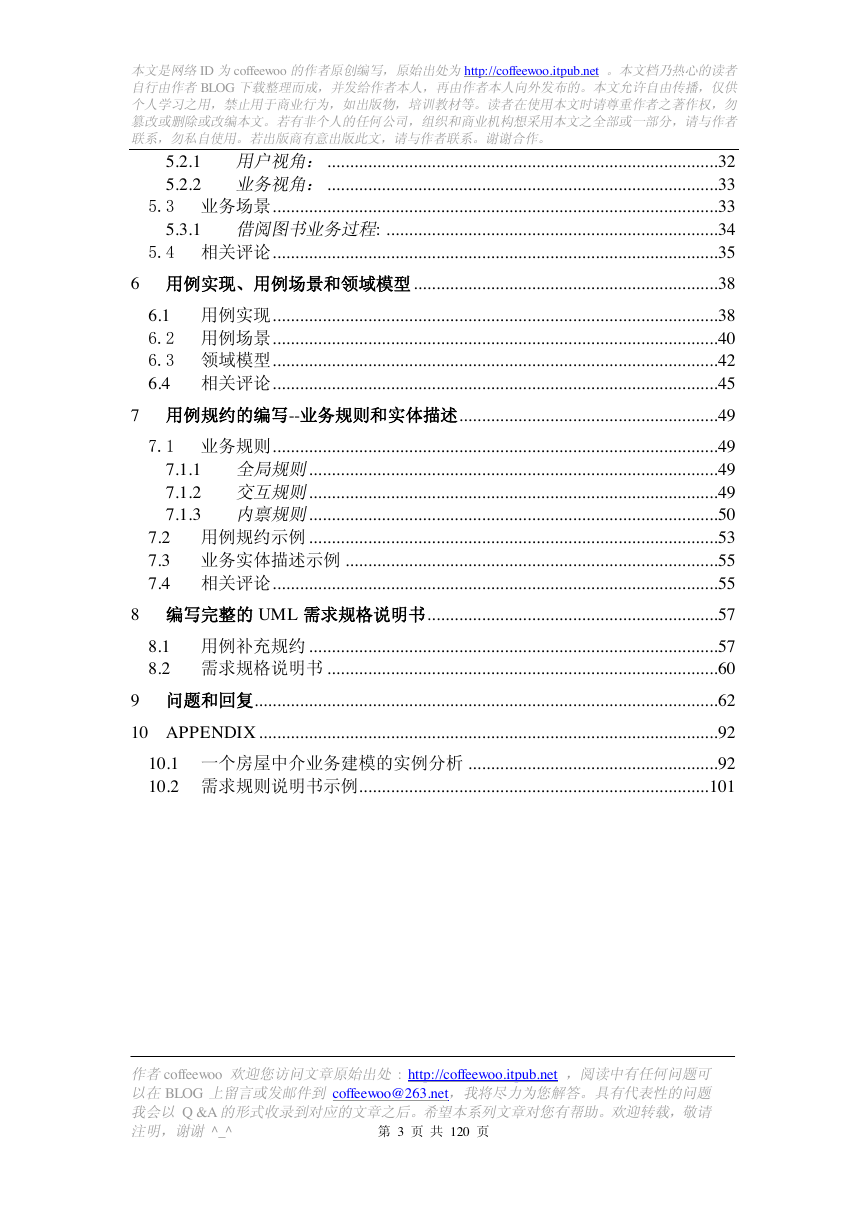

本文是网络ID 为coffeewoo 的作者原创编写，原始出处为http://coffeewoo.itpub.net 。本文档乃热心的读者自行由作者BLOG 下载整理而成，并发给作者本人，再由作者本人向外发布的。本文允许自由传播，仅供个人学习之用，禁止用于商业行为，如出版物，培训教材等。读者在使用本文时请尊重作者之著作权，勿篡改或删除或改编本文。若有非个人的任何公司，组织和商业机构想采用本文之全部或一部分，请与作者联系，勿私自使用。若出版商有意出版此文，请与作者联系。谢谢合作。 5.2.1 用户视角：......................................................................................32 5.2.2 业务视角：......................................................................................33 5.3 业务场景..................................................................................................33 5.3.1 借阅图书业务过程:.........................................................................34 5.4 相关评论..................................................................................................35 6 用例实现、用例场景和领域模型...................................................................38 6.1 用例实现..................................................................................................38 6.2 用例场景..................................................................................................40 6.3 领域模型..................................................................................................42 6.4 相关评论..................................................................................................45 7 用例规约的编写--业务规则和实体描述.........................................................49 7.1 业务规则..................................................................................................49 7.1.1 全局规则..........................................................................................49 7.1.2 交互规则..........................................................................................49 7.1.3 内禀规则..........................................................................................50 7.2 用例规约示例 ..........................................................................................53 7.3 业务实体描述示例 ..................................................................................55 7.4 相关评论..................................................................................................55 8 编写完整的 UML 需求规格说明书................................................................57 8.1 用例补充规约 ..........................................................................................57 8.2 需求规格说明书 ......................................................................................60 9 问题和回复......................................................................................................62 10 APPENDIX.....................................................................................................92 10.1 一个房屋中介业务建模的实例分析 .......................................................92 10.2 需求规则说明书示例.............................................................................101 作者coffeewoo 欢迎您访问文章原始出处 : http://coffeewoo.itpub.net ，阅读中有任何问题可以在 BLOG 上留言或发邮件到 coffeewoo@263.net，我将尽力为您解答。具有代表性的问题我会以 Q &A 的形式收录到对应的文章之后。希望本系列文章对您有帮助。欢迎转载，敬请注明，谢谢 ^_^ 第 3 页共 120 页

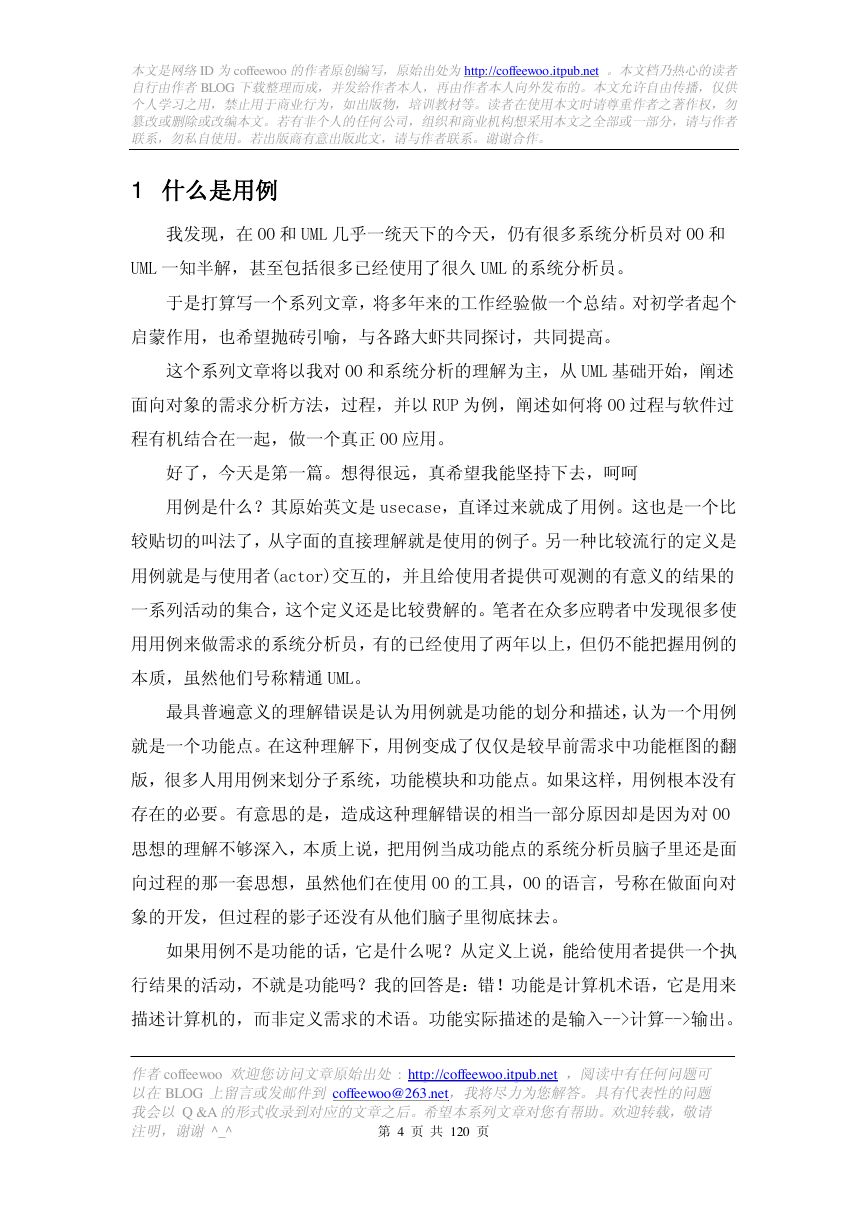

本文是网络ID 为coffeewoo 的作者原创编写，原始出处为http://coffeewoo.itpub.net 。本文档乃热心的读者自行由作者BLOG 下载整理而成，并发给作者本人，再由作者本人向外发布的。本文允许自由传播，仅供个人学习之用，禁止用于商业行为，如出版物，培训教材等。读者在使用本文时请尊重作者之著作权，勿篡改或删除或改编本文。若有非个人的任何公司，组织和商业机构想采用本文之全部或一部分，请与作者联系，勿私自使用。若出版商有意出版此文，请与作者联系。谢谢合作。 1 什么是用例我发现，在 OO 和 UML 几乎一统天下的今天，仍有很多系统分析员对 OO 和 UML 一知半解，甚至包括很多已经使用了很久 UML 的系统分析员。于是打算写一个系列文章，将多年来的工作经验做一个总结。对初学者起个启蒙作用，也希望抛砖引喻，与各路大虾共同探讨，共同提高。这个系列文章将以我对 OO 和系统分析的理解为主，从 UML 基础开始，阐述面向对象的需求分析方法，过程，并以 RUP 为例，阐述如何将 OO 过程与软件过程有机结合在一起，做一个真正 OO 应用。好了，今天是第一篇。想得很远，真希望我能坚持下去，呵呵用例是什么？其原始英文是 usecase，直译过来就成了用例。这也是一个比较贴切的叫法了，从字面的直接理解就是使用的例子。另一种比较流行的定义是用例就是与使用者(actor)交互的，并且给使用者提供可观测的有意义的结果的一系列活动的集合，这个定义还是比较费解的。笔者在众多应聘者中发现很多使用用例来做需求的系统分析员，有的已经使用了两年以上，但仍不能把握用例的本质，虽然他们号称精通 UML。最具普遍意义的理解错误是认为用例就是功能的划分和描述，认为一个用例就是一个功能点。在这种理解下，用例变成了仅仅是较早前需求中功能框图的翻版，很多人用用例来划分子系统，功能模块和功能点。如果这样，用例根本没有存在的必要。有意思的是，造成这种理解错误的相当一部分原因却是因为对 OO 思想的理解不够深入，本质上说，把用例当成功能点的系统分析员脑子里还是面向过程的那一套思想，虽然他们在使用 OO 的工具，OO 的语言，号称在做面向对象的开发，但过程的影子还没有从他们脑子里彻底抹去。如果用例不是功能的话，它是什么呢？从定义上说，能给使用者提供一个执行结果的活动，不就是功能吗？我的回答是：错！功能是计算机术语，它是用来描述计算机的，而非定义需求的术语。功能实际描述的是输入-->计算-->输出。作者coffeewoo 欢迎您访问文章原始出处 : http://coffeewoo.itpub.net ，阅读中有任何问题可以在 BLOG 上留言或发邮件到 coffeewoo@263.net，我将尽力为您解答。具有代表性的问题我会以 Q &A 的形式收录到对应的文章之后。希望本系列文章对您有帮助。欢迎转载，敬请注明，谢谢 ^_^ 第 4 页共 120 页

本文是网络ID 为coffeewoo 的作者原创编写，原始出处为http://coffeewoo.itpub.net 。本文档乃热心的读者自行由作者BLOG 下载整理而成，并发给作者本人，再由作者本人向外发布的。本文允许自由传播，仅供个人学习之用，禁止用于商业行为，如出版物，培训教材等。读者在使用本文时请尊重作者之著作权，勿篡改或删除或改编本文。若有非个人的任何公司，组织和商业机构想采用本文之全部或一部分，请与作者联系，勿私自使用。若出版商有意出版此文，请与作者联系。谢谢合作。这让你想到了什么？DFD 图？这可是典型的面向过程分析模式。因此我说把用例当做功能点的分析员实际在做面向过程的分析。而用例则不是计算机术语，UML 除了在计算机行业中应用，它也经常被应用在其它行业中。用例是一种需求方法学，虽然软件危机和 OO 的发展促成了它的诞生并被完美的融合进了 OO 体系，形成了 UML，但它实际上并不是软件行业的专用品。如果非要从功能的角度解释，那么用例可以解释为一系列完成一个特定目标的“功能”的组合，针对不同的应用场景，这些“功能”体现不同的组合方式。实际上，把用例解释为某个参与者(actor)要做的一件事可能更为合适。这样的一件事有以下几个特征：一、这件事是相对独立的。这意味着它不需要与其它用例交互而独自完成参与者的目的。也就是说这件事从“功能”上说是完备的。读者可能会想到，用例之间不是也有关联关系吗？比如扩展，比如实现，比如继承，它看上去并不是独立的嘛。关于这个问题，笔者会在后续的文章里详细说明。这里稍微解释一下，用例之间的关系是分析过程的产物，而且这种关系一般的产生在概念层用例阶段和系统层用例阶段。对于业务用例，这个特征是很明显的。二、这件事的执行结果对参与者来说是可观测的和有意义的。例如，系统会监控参与者在系统里的操作，并在参与者删除数据之前备份。虽然它是系统的一个必需组成部分，但它在需求阶段却不应该作为用例出现。因为这是一个后台进程，对参与者来说是不可观测的，它应该在系统用例分析阶段定义。又比如说，登录系统是一个有效的用例，但输入密码却不是。这是因为登录系统对参与者是有意义的，这样他可以获得身份认证和授权，但输入密码却是没有意义的，输入完了呢？有什么结果吗？三、这件事必须由一个参与者发起。不存在没有参与者的用例，用例不应该自动启动，也不应该主动启动另一个用例。用例总是由一个参与者发起，并且满足特征二。例如从 ATM 取钱是一个有效的用例，ATM 吐钞却不是。因为 ATM 是不会无缘无故吐钞的，否则，我从此天天守在 ATM 旁，生活无忧矣。作者coffeewoo 欢迎您访问文章原始出处 : http://coffeewoo.itpub.net ，阅读中有任何问题可以在 BLOG 上留言或发邮件到 coffeewoo@263.net，我将尽力为您解答。具有代表性的问题我会以 Q &A 的形式收录到对应的文章之后。希望本系列文章对您有帮助。欢迎转载，敬请注明，谢谢 ^_^ 第 5 页共 120 页

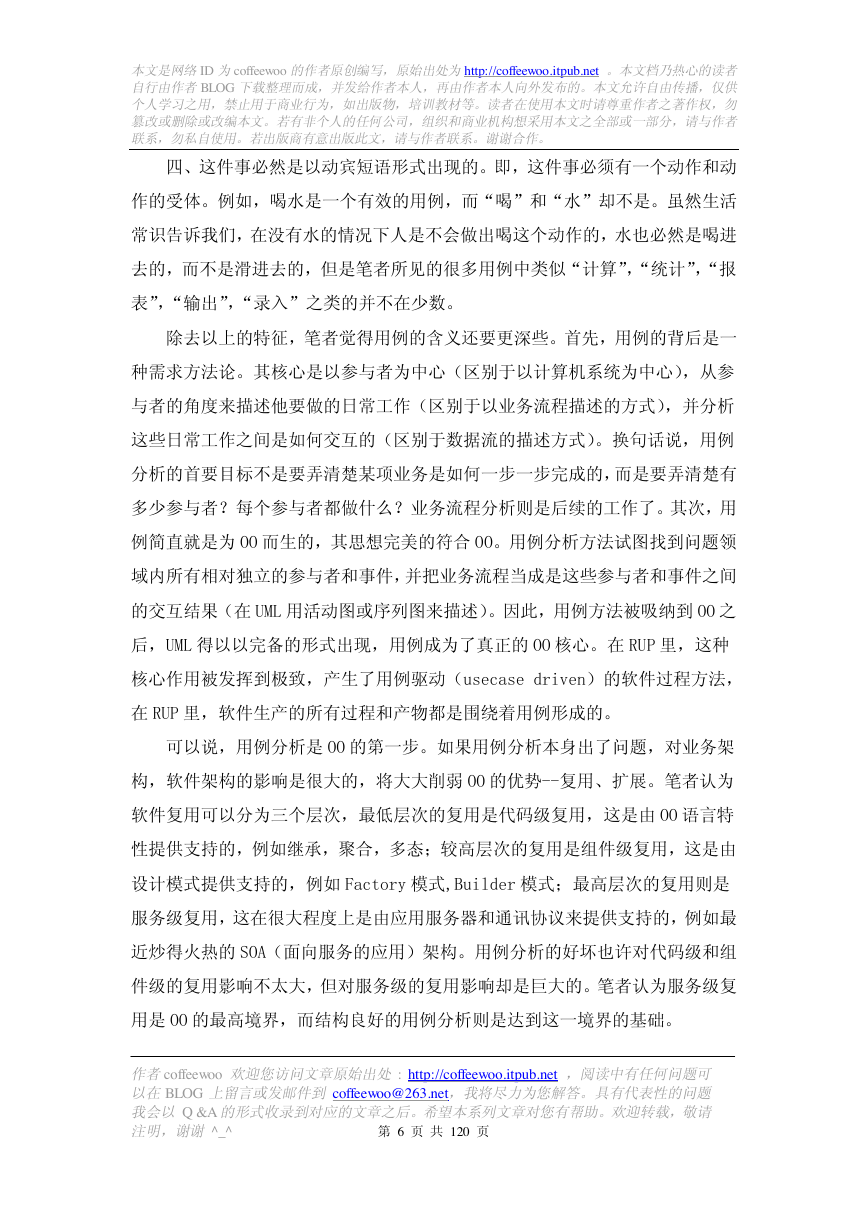

本文是网络ID 为coffeewoo 的作者原创编写，原始出处为http://coffeewoo.itpub.net 。本文档乃热心的读者自行由作者BLOG 下载整理而成，并发给作者本人，再由作者本人向外发布的。本文允许自由传播，仅供个人学习之用，禁止用于商业行为，如出版物，培训教材等。读者在使用本文时请尊重作者之著作权，勿篡改或删除或改编本文。若有非个人的任何公司，组织和商业机构想采用本文之全部或一部分，请与作者联系，勿私自使用。若出版商有意出版此文，请与作者联系。谢谢合作。四、这件事必然是以动宾短语形式出现的。即，这件事必须有一个动作和动作的受体。例如，喝水是一个有效的用例，而“喝”和“水”却不是。虽然生活常识告诉我们，在没有水的情况下人是不会做出喝这个动作的，水也必然是喝进去的，而不是滑进去的，但是笔者所见的很多用例中类似“计算”，“统计”，“报表”，“输出”，“录入”之类的并不在少数。除去以上的特征，笔者觉得用例的含义还要更深些。首先，用例的背后是一种需求方法论。其核心是以参与者为中心（区别于以计算机系统为中心），从参与者的角度来描述他要做的日常工作（区别于以业务流程描述的方式），并分析这些日常工作之间是如何交互的（区别于数据流的描述方式）。换句话说，用例分析的首要目标不是要弄清楚某项业务是如何一步一步完成的，而是要弄清楚有多少参与者？每个参与者都做什么？业务流程分析则是后续的工作了。其次，用例简直就是为 OO 而生的，其思想完美的符合 OO。用例分析方法试图找到问题领域内所有相对独立的参与者和事件，并把业务流程当成是这些参与者和事件之间的交互结果（在 UML 用活动图或序列图来描述）。因此，用例方法被吸纳到 OO 之后，UML 得以以完备的形式出现，用例成为了真正的 OO 核心。在 RUP 里，这种核心作用被发挥到极致，产生了用例驱动（usecase driven）的软件过程方法，在 RUP 里，软件生产的所有过程和产物都是围绕着用例形成的。可以说，用例分析是 OO 的第一步。如果用例分析本身出了问题，对业务架构，软件架构的影响是很大的，将大大削弱 OO 的优势--复用、扩展。笔者认为软件复用可以分为三个层次，最低层次的复用是代码级复用，这是由 OO 语言特性提供支持的，例如继承，聚合，多态；较高层次的复用是组件级复用，这是由设计模式提供支持的，例如 Factory 模式,Builder 模式；最高层次的复用则是服务级复用，这在很大程度上是由应用服务器和通讯协议来提供支持的，例如最近炒得火热的 SOA（面向服务的应用）架构。用例分析的好坏也许对代码级和组件级的复用影响不太大，但对服务级的复用影响却是巨大的。笔者认为服务级复用是 OO 的最高境界，而结构良好的用例分析则是达到这一境界的基础。作者coffeewoo 欢迎您访问文章原始出处 : http://coffeewoo.itpub.net ，阅读中有任何问题可以在 BLOG 上留言或发邮件到 coffeewoo@263.net，我将尽力为您解答。具有代表性的问题我会以 Q &A 的形式收录到对应的文章之后。希望本系列文章对您有帮助。欢迎转载，敬请注明，谢谢 ^_^ 第 6 页共 120 页

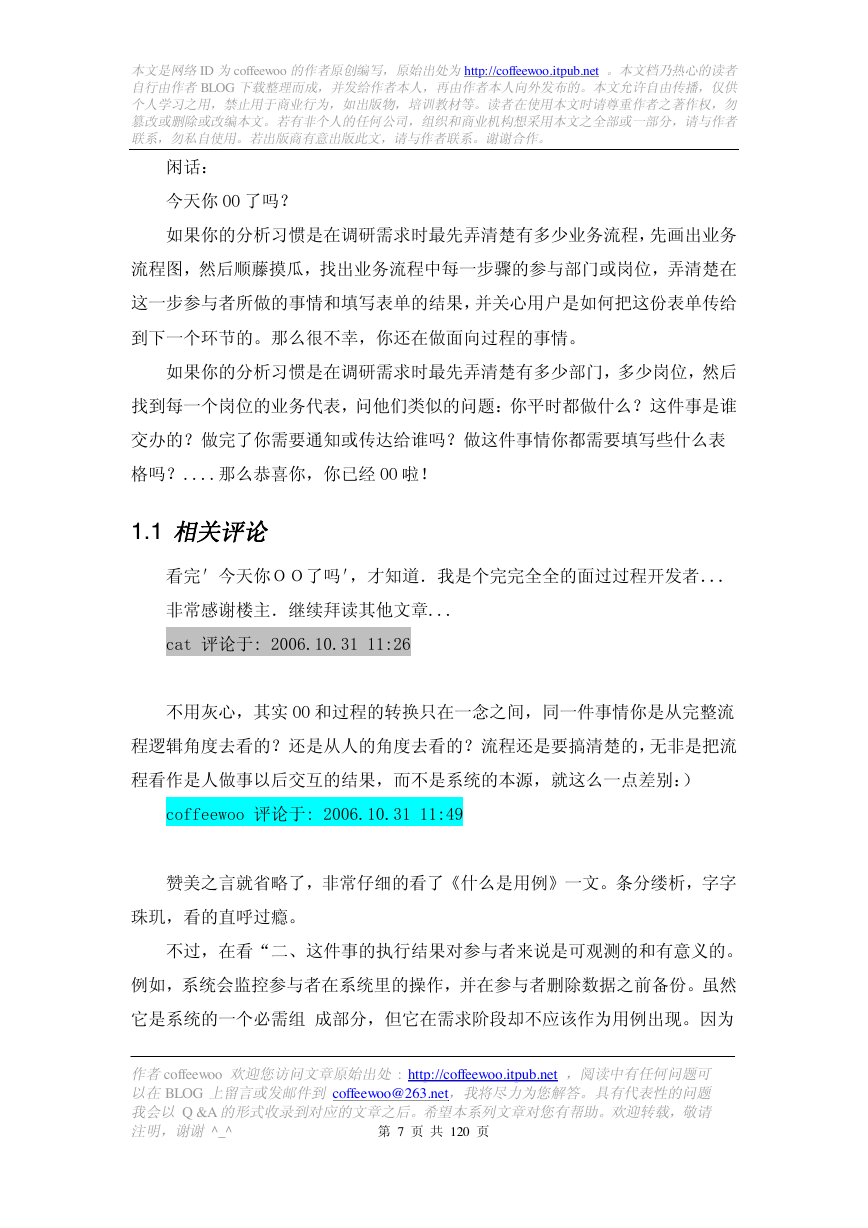

本文是网络ID 为coffeewoo 的作者原创编写，原始出处为http://coffeewoo.itpub.net 。本文档乃热心的读者自行由作者BLOG 下载整理而成，并发给作者本人，再由作者本人向外发布的。本文允许自由传播，仅供个人学习之用，禁止用于商业行为，如出版物，培训教材等。读者在使用本文时请尊重作者之著作权，勿篡改或删除或改编本文。若有非个人的任何公司，组织和商业机构想采用本文之全部或一部分，请与作者联系，勿私自使用。若出版商有意出版此文，请与作者联系。谢谢合作。闲话：今天你 OO 了吗？如果你的分析习惯是在调研需求时最先弄清楚有多少业务流程，先画出业务流程图，然后顺藤摸瓜，找出业务流程中每一步骤的参与部门或岗位，弄清楚在这一步参与者所做的事情和填写表单的结果，并关心用户是如何把这份表单传给到下一个环节的。那么很不幸，你还在做面向过程的事情。如果你的分析习惯是在调研需求时最先弄清楚有多少部门，多少岗位，然后找到每一个岗位的业务代表，问他们类似的问题：你平时都做什么？这件事是谁交办的？做完了你需要通知或传达给谁吗？做这件事情你都需要填写些什么表格吗？....那么恭喜你，你已经 OO 啦！ 1.1 相关评论看完＇今天你ＯＯ了吗＇，才知道．我是个完完全全的面过过程开发者．．．非常感谢楼主．继续拜读其他文章... cat 评论于: 2006.10.31 11:26 不用灰心，其实 OO 和过程的转换只在一念之间，同一件事情你是从完整流程逻辑角度去看的？还是从人的角度去看的？流程还是要搞清楚的，无非是把流程看作是人做事以后交互的结果，而不是系统的本源，就这么一点差别：） coffeewoo 评论于: 2006.10.31 11:49 赞美之言就省略了，非常仔细的看了《什么是用例》一文。条分缕析，字字珠玑，看的直呼过瘾。不过，在看“二、这件事的执行结果对参与者来说是可观测的和有意义的。例如，系统会监控参与者在系统里的操作，并在参与者删除数据之前备份。虽然它是系统的一个必需组成部分，但它在需求阶段却不应该作为用例出现。因为作者coffeewoo 欢迎您访问文章原始出处 : http://coffeewoo.itpub.net ，阅读中有任何问题可以在 BLOG 上留言或发邮件到 coffeewoo@263.net，我将尽力为您解答。具有代表性的问题我会以 Q &A 的形式收录到对应的文章之后。希望本系列文章对您有帮助。欢迎转载，敬请注明，谢谢 ^_^ 第 7 页共 120 页

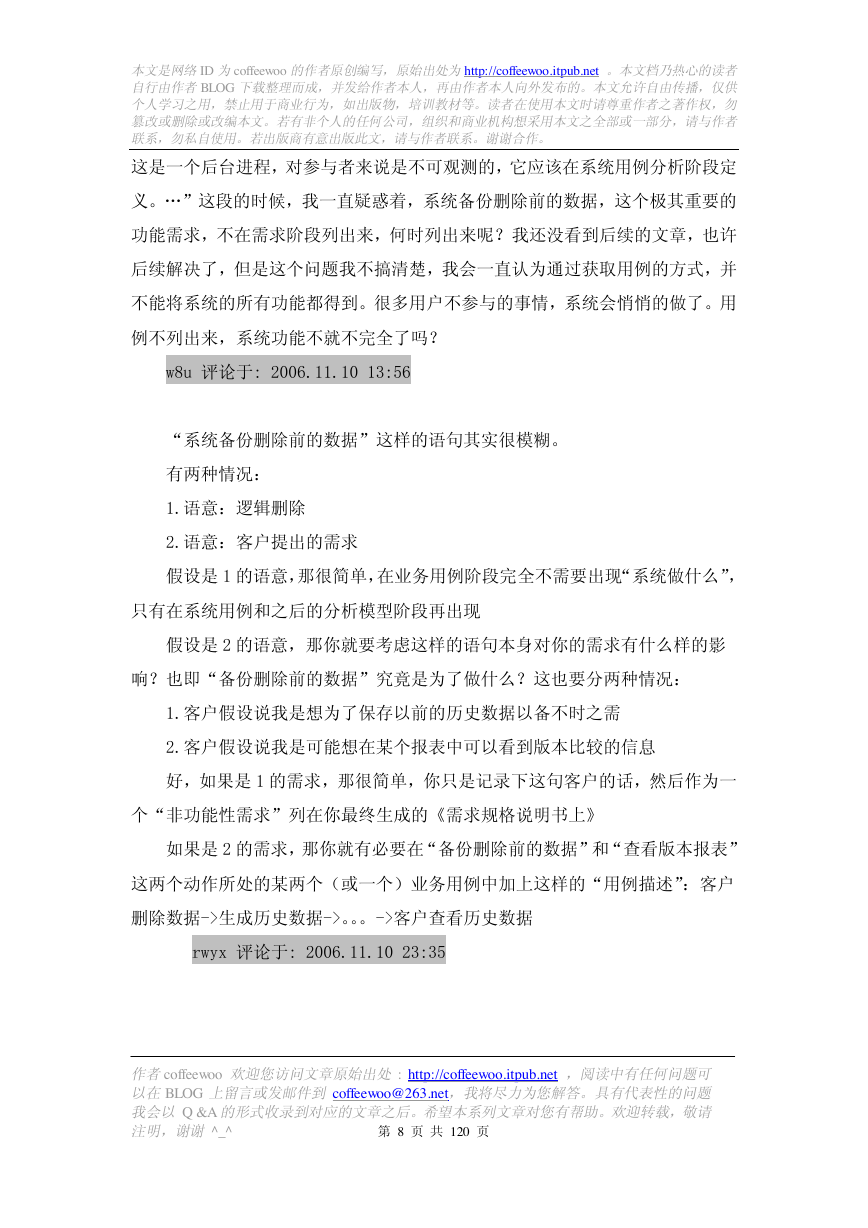

本文是网络ID 为coffeewoo 的作者原创编写，原始出处为http://coffeewoo.itpub.net 。本文档乃热心的读者自行由作者BLOG 下载整理而成，并发给作者本人，再由作者本人向外发布的。本文允许自由传播，仅供个人学习之用，禁止用于商业行为，如出版物，培训教材等。读者在使用本文时请尊重作者之著作权，勿篡改或删除或改编本文。若有非个人的任何公司，组织和商业机构想采用本文之全部或一部分，请与作者联系，勿私自使用。若出版商有意出版此文，请与作者联系。谢谢合作。这是一个后台进程，对参与者来说是不可观测的，它应该在系统用例分析阶段定义。…”这段的时候，我一直疑惑着，系统备份删除前的数据，这个极其重要的功能需求，不在需求阶段列出来，何时列出来呢？我还没看到后续的文章，也许后续解决了，但是这个问题我不搞清楚，我会一直认为通过获取用例的方式，并不能将系统的所有功能都得到。很多用户不参与的事情，系统会悄悄的做了。用例不列出来，系统功能不就不完全了吗？ w8u 评论于: 2006.11.10 13:56 “系统备份删除前的数据”这样的语句其实很模糊。有两种情况： 1.语意：逻辑删除 2.语意：客户提出的需求假设是 1 的语意，那很简单，在业务用例阶段完全不需要出现“系统做什么”，只有在系统用例和之后的分析模型阶段再出现假设是 2 的语意，那你就要考虑这样的语句本身对你的需求有什么样的影响？也即“备份删除前的数据”究竟是为了做什么？这也要分两种情况： 1.客户假设说我是想为了保存以前的历史数据以备不时之需 2.客户假设说我是可能想在某个报表中可以看到版本比较的信息好，如果是 1 的需求，那很简单，你只是记录下这句客户的话，然后作为一个“非功能性需求”列在你最终生成的《需求规格说明书上》如果是 2 的需求，那你就有必要在“备份删除前的数据”和“查看版本报表” 这两个动作所处的某两个（或一个）业务用例中加上这样的“用例描述”：客户删除数据->生成历史数据->。。。->客户查看历史数据 rwyx 评论于: 2006.11.10 23:35 作者coffeewoo 欢迎您访问文章原始出处 : http://coffeewoo.itpub.net ，阅读中有任何问题可以在 BLOG 上留言或发邮件到 coffeewoo@263.net，我将尽力为您解答。具有代表性的问题我会以 Q &A 的形式收录到对应的文章之后。希望本系列文章对您有帮助。欢迎转载，敬请注明，谢谢 ^_^ 第 8 页共 120 页
