重要安全须知

湿气凝结

避免使用挥发性液体

处理

简介

物品清单

遥控器电池

遥控器操作

投影机吊装

投影机特点

投影机外观视图

前面 / 上面

后视图

底视图

控制装置和功能

控制面板

遥控器

安装投影机

选择位置

获取首选的投影图像大小

投影尺寸

16:9 标准比例屏幕的安装

投影镜头移动

连接各种视频设备

准备

连接 HDMI 设备

连接分量视频/RGB 设备

连接视频设备

连接电脑

连接显示器

使用投影机

打开投影机

选择输入信号源

使用菜单

投影机安全

使用安全锁

使用密码功能

设置密码

如果您忘记密码

更改密码

禁用密码功能

调节投影图像

调节投影角度

自动调节图像

微调图像大小和清晰度

校正图像变形

使用预设和用户模式

选择预设模式

对选中图像模式进行微调

重命名用户模式

恢复图像模式

图像质量微调

调整亮度

调整对比度

调整色彩

调整色调

调整清晰度

高级画质控制

设置黑电平

控制图像清晰度

选择色温*

选择灰度系数设置

调整 Brilliant Color

设置 Film Mode

设置 3D Comb Filter

选择宽高比

关于宽高比

使用 Panamorph 镜头（可选）

隐藏图像

冻结图像

调节声音

通过局域网控制投影机

配置Lan 控制设置

通过网页浏览器远程控制投影机

在高海拔环境下工作

同时显示多个图像信号源

关闭投影机

屏显（OSD）菜单

屏显（OSD）菜单结构图

图像 -- 高级菜单

其他信息

维护投影机

清洁镜头

清洁投影机外壳

存储投影机

运输投影机

灯泡信息

计算灯泡使用时间

延长灯泡使用寿命

更换灯泡的时间

更换灯泡

指示灯

故障排除

规格

光学

电气

端子

一般规格

吊装

保修及版权信息

保修

版权

免责声明

SH940 数码投影机用户手册

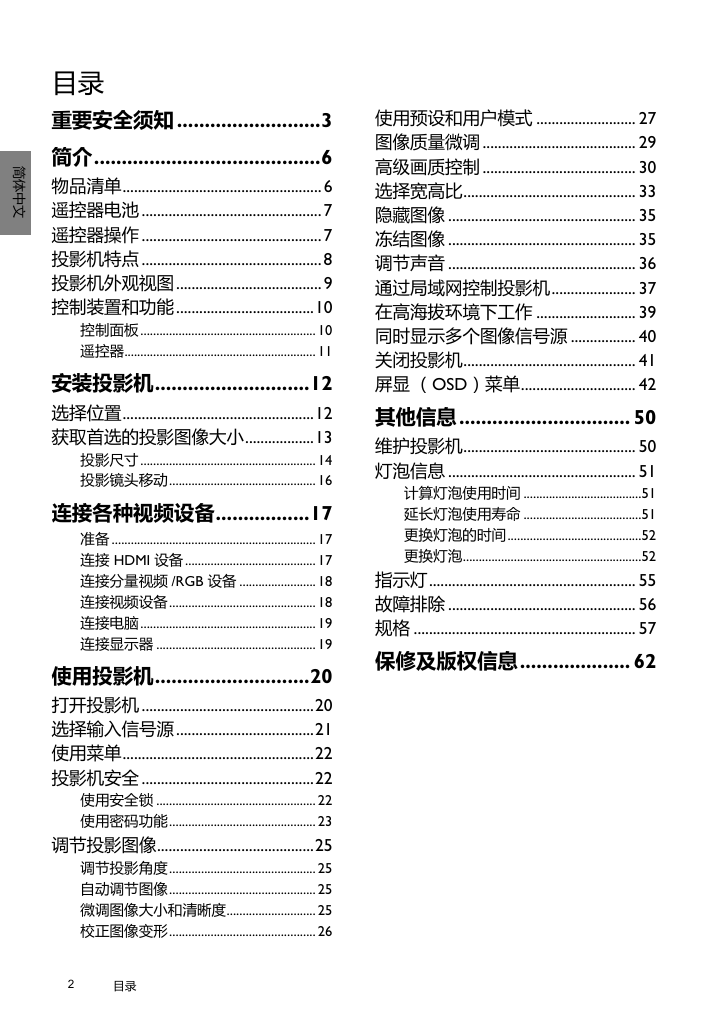

使用预设和用户模式 .......................... 27 图像质量微调 ........................................ 29 高级画质控制 ........................................ 30 选择宽高比............................................. 33 隐藏图像 ................................................. 35 冻结图像 ................................................. 35 调节声音 ................................................. 36 通过局域网控制投影机...................... 37 在高海拔环境下工作 .......................... 39 同时显示多个图像信号源 ................. 40 关闭投影机............................................. 41 屏显（OSD）菜单.............................. 42 其他信息............................... 50 维护投影机............................................. 50 灯泡信息 ................................................. 51 计算灯泡使用时间 .....................................51 延长灯泡使用寿命 .....................................51 更换灯泡的时间..........................................52 更换灯泡........................................................52 指示灯...................................................... 55 故障排除 ................................................. 56 规格 .......................................................... 57 保修及版权信息.................... 62 简体中文目录重要安全须知 ..........................3 简介.........................................6 物品清单.................................................... 6 遥控器电池 ............................................... 7 遥控器操作 ............................................... 7 投影机特点 ............................................... 8 投影机外观视图 ...................................... 9 控制装置和功能 ....................................10 控制面板 ....................................................... 10 遥控器............................................................ 11 安装投影机............................12 选择位置..................................................12 获取首选的投影图像大小..................13 投影尺寸 ....................................................... 14 投影镜头移动.............................................. 16 连接各种视频设备.................17 准备 ................................................................ 17 连接 HDMI 设备 ......................................... 17 连接分量视频 /RGB 设备 ........................ 18 连接视频设备.............................................. 18 连接电脑 ....................................................... 19 连接显示器 .................................................. 19 使用投影机............................20 打开投影机 .............................................20 选择输入信号源 ....................................21 使用菜单..................................................22 投影机安全 .............................................22 使用安全锁 .................................................. 22 使用密码功能.............................................. 23 调节投影图像.........................................25 调节投影角度.............................................. 25 自动调节图像.............................................. 25 微调图像大小和清晰度............................ 25 校正图像变形.............................................. 26 2 目录

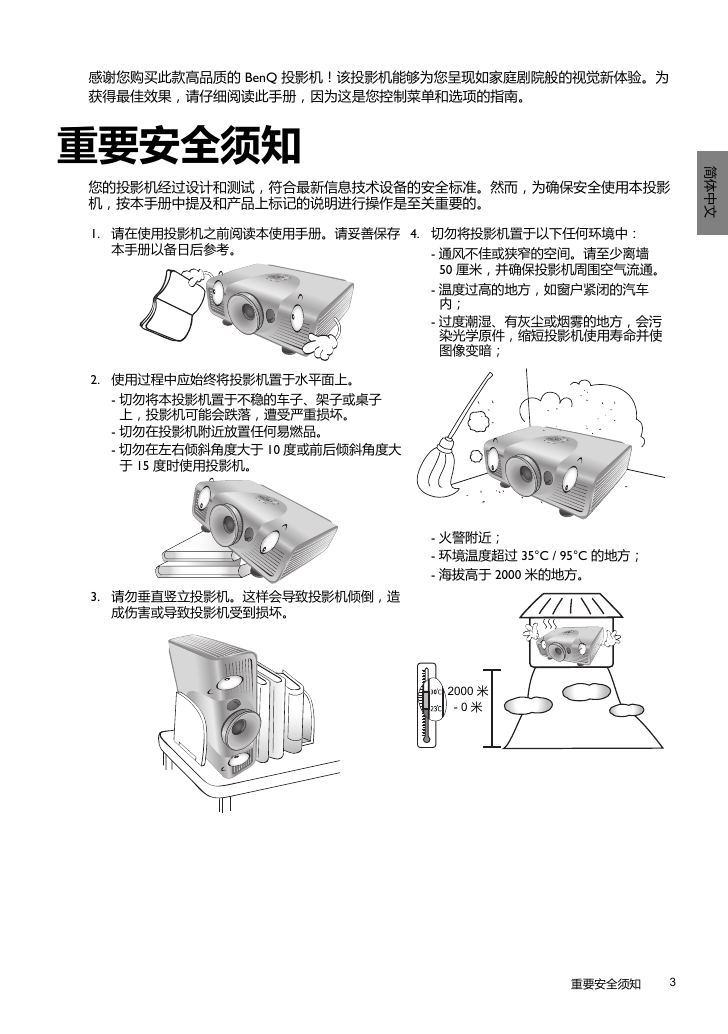

感谢您购买此款高品质的 BenQ 投影机！该投影机能够为您呈现如家庭剧院般的视觉新体验。为获得最佳效果，请仔细阅读此手册，因为这是您控制菜单和选项的指南。重要安全须知您的投影机经过设计和测试，符合最新信息技术设备的安全标准。然而，为确保安全使用本投影机，按本手册中提及和产品上标记的说明进行操作是至关重要的。简体中文 1. 请在使用投影机之前阅读本使用手册。请妥善保存本手册以备日后参考。 4. 切勿将投影机置于以下任何环境中： - 通风不佳或狭窄的空间。请至少离墙 50 厘米，并确保投影机周围空气流通。 - 温度过高的地方，如窗户紧闭的汽车内； - 过度潮湿、有灰尘或烟雾的地方，会污染光学原件，缩短投影机使用寿命并使图像变暗； 2. 使用过程中应始终将投影机置于水平面上。 - 切勿将本投影机置于不稳的车子、架子或桌子上，投影机可能会跌落，遭受严重损坏。 - 切勿在投影机附近放置任何易燃品。 - 切勿在左右倾斜角度大于 10 度或前后倾斜角度大于 15 度时使用投影机。 3. 请勿垂直竖立投影机。这样会导致投影机倾倒，造成伤害或导致投影机受到损坏。 - 火警附近； - 环境温度超过 35°C / 95°C 的地方； - 海拔高于 2000 米的地方。 2000 米 - 0 米重要安全须知 3

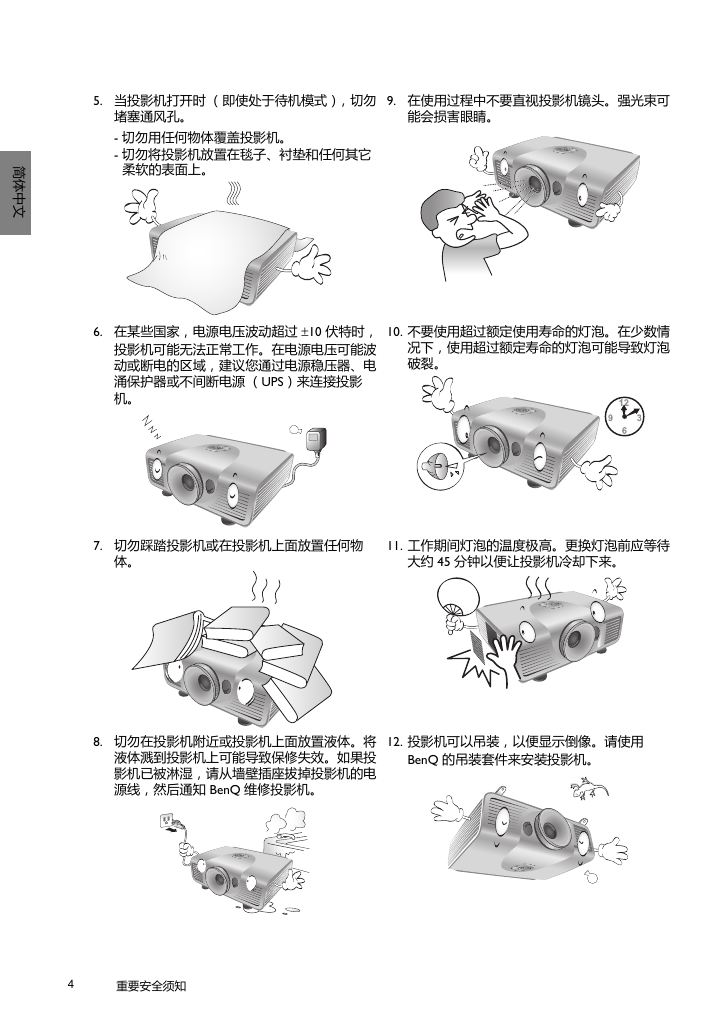

5. 当投影机打开时（即使处于待机模式），切勿堵塞通风孔。 - 切勿用任何物体覆盖投影机。 - 切勿将投影机放置在毯子、衬垫和任何其它柔软的表面上。 9. 在使用过程中不要直视投影机镜头。强光束可能会损害眼睛。简体中文 6. 在某些国家，电源电压波动超过 ±10 伏特时，投影机可能无法正常工作。在电源电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源（UPS）来连接投影机。 10. 不要使用超过额定使用寿命的灯泡。在少数情况下，使用超过额定寿命的灯泡可能导致灯泡破裂。 7. 切勿踩踏投影机或在投影机上面放置任何物体。 11. 工作期间灯泡的温度极高。更换灯泡前应等待大约 45 分钟以便让投影机冷却下来。 8. 切勿在投影机附近或投影机上面放置液体。将液体溅到投影机上可能导致保修失效。如果投影机已被淋湿，请从墙壁插座拔掉投影机的电源线，然后通知 BenQ 维修投影机。 12. 投影机可以吊装，以便显示倒像。请使用 BenQ 的吊装套件来安装投影机。 4 重要安全须知

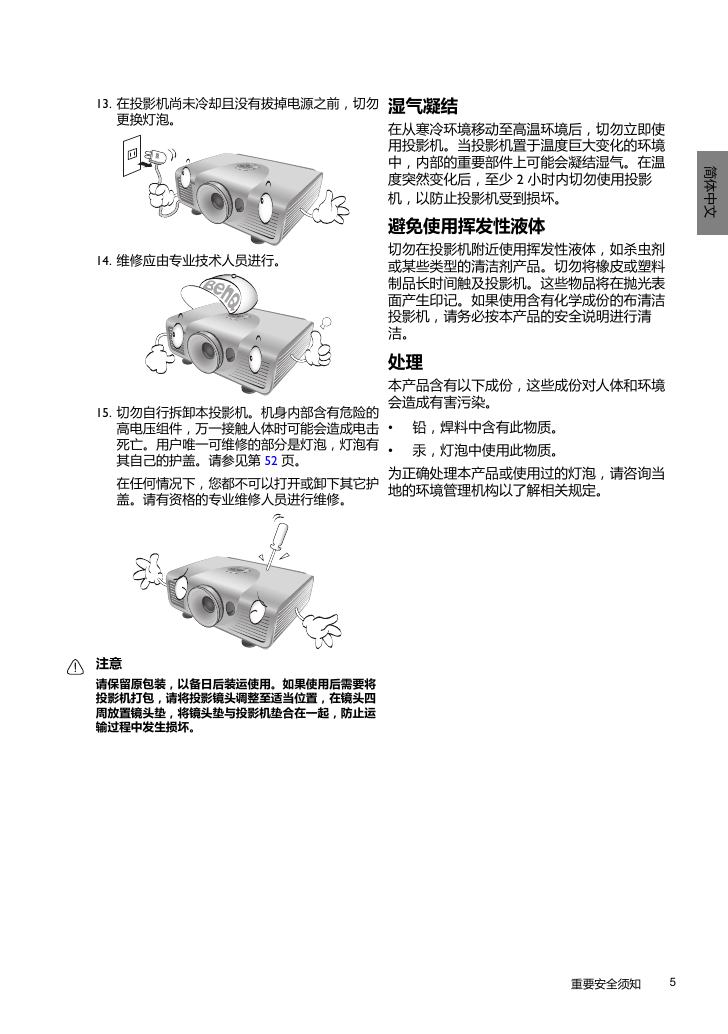

13. 在投影机尚未冷却且没有拔掉电源之前，切勿更换灯泡。 14. 维修应由专业技术人员进行。 15. 切勿自行拆卸本投影机。机身内部含有危险的高电压组件，万一接触人体时可能会造成电击死亡。用户唯一可维修的部分是灯泡，灯泡有其自己的护盖。请参见第 52 页。在任何情况下，您都不可以打开或卸下其它护盖。请有资格的专业维修人员进行维修。简体中文湿气凝结在从寒冷环境移动至高温环境后，切勿立即使用投影机。当投影机置于温度巨大变化的环境中，内部的重要部件上可能会凝结湿气。在温度突然变化后，至少 2 小时内切勿使用投影机，以防止投影机受到损坏。避免使用挥发性液体切勿在投影机附近使用挥发性液体，如杀虫剂或某些类型的清洁剂产品。切勿将橡皮或塑料制品长时间触及投影机。这些物品将在抛光表面产生印记。如果使用含有化学成份的布清洁投影机，请务必按本产品的安全说明进行清洁。处理本产品含有以下成份，这些成份对人体和环境会造成有害污染。 • • 为正确处理本产品或使用过的灯泡，请咨询当地的环境管理机构以了解相关规定。铅，焊料中含有此物质。汞，灯泡中使用此物质。注意请保留原包装，以备日后装运使用。如果使用后需要将投影机打包，请将投影镜头调整至适当位置，在镜头四周放置镜头垫，将镜头垫与投影机垫合在一起，防止运输过程中发生损坏。重要安全须知 5

简介物品清单简体中文请小心打开包装，并检查是否包含下列物品。视所在地区的不同，某些项目可能没有提供。请与购买本投影机的经销商核对。某些附件可能因地区不同而有所差异。三包卡仅在部分特定地区提供。详情请咨询经销商。投影机遥控器电池 VGA 线缆 Digital Projector Quick Start Guide 三包卡使用手册光盘快速使用指南电源线 6 简介

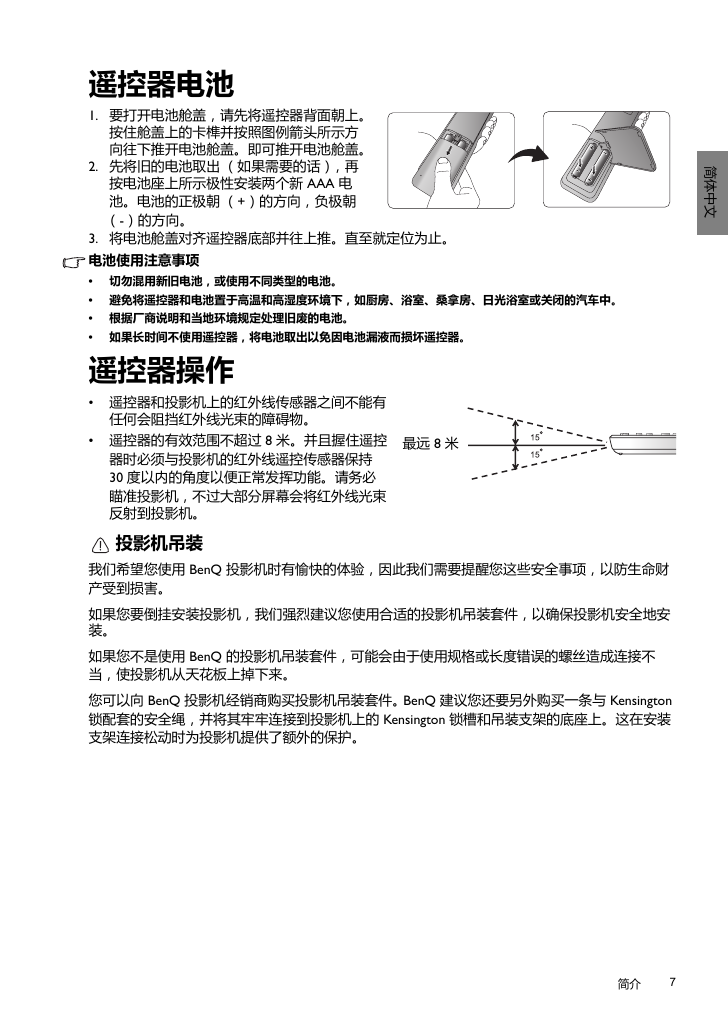

简体中文遥控器电池 1. 要打开电池舱盖，请先将遥控器背面朝上。按住舱盖上的卡榫并按照图例箭头所示方向往下推开电池舱盖。即可推开电池舱盖。 2. 先将旧的电池取出（如果需要的话），再按电池座上所示极性安装两个新 AAA 电池。电池的正极朝（+）的方向，负极朝（-）的方向。 3. 将电池舱盖对齐遥控器底部并往上推。直至就定位为止。电池使用注意事项 • 切勿混用新旧电池，或使用不同类型的电池。 • 避免将遥控器和电池置于高温和高湿度环境下，如厨房、浴室、桑拿房、日光浴室或关闭的汽车中。 • 根据厂商说明和当地环境规定处理旧废的电池。 • 如果长时间不使用遥控器，将电池取出以免因电池漏液而损坏遥控器。遥控器操作 • 遥控器和投影机上的红外线传感器之间不能有任何会阻挡红外线光束的障碍物。 • 遥控器的有效范围不超过 8 米。并且握住遥控器时必须与投影机的红外线遥控传感器保持 30 度以内的角度以便正常发挥功能。请务必瞄准投影机，不过大部分屏幕会将红外线光束反射到投影机。投影机吊装最远 8 米我们希望您使用 BenQ 投影机时有愉快的体验，因此我们需要提醒您这些安全事项，以防生命财产受到损害。如果您要倒挂安装投影机，我们强烈建议您使用合适的投影机吊装套件，以确保投影机安全地安装。如果您不是使用 BenQ 的投影机吊装套件，可能会由于使用规格或长度错误的螺丝造成连接不当，使投影机从天花板上掉下来。您可以向 BenQ 投影机经销商购买投影机吊装套件。BenQ 建议您还要另外购买一条与 Kensington 锁配套的安全绳，并将其牢牢连接到投影机上的 Kensington 锁槽和吊装支架的底座上。这在安装支架连接松动时为投影机提供了额外的保护。简介 7

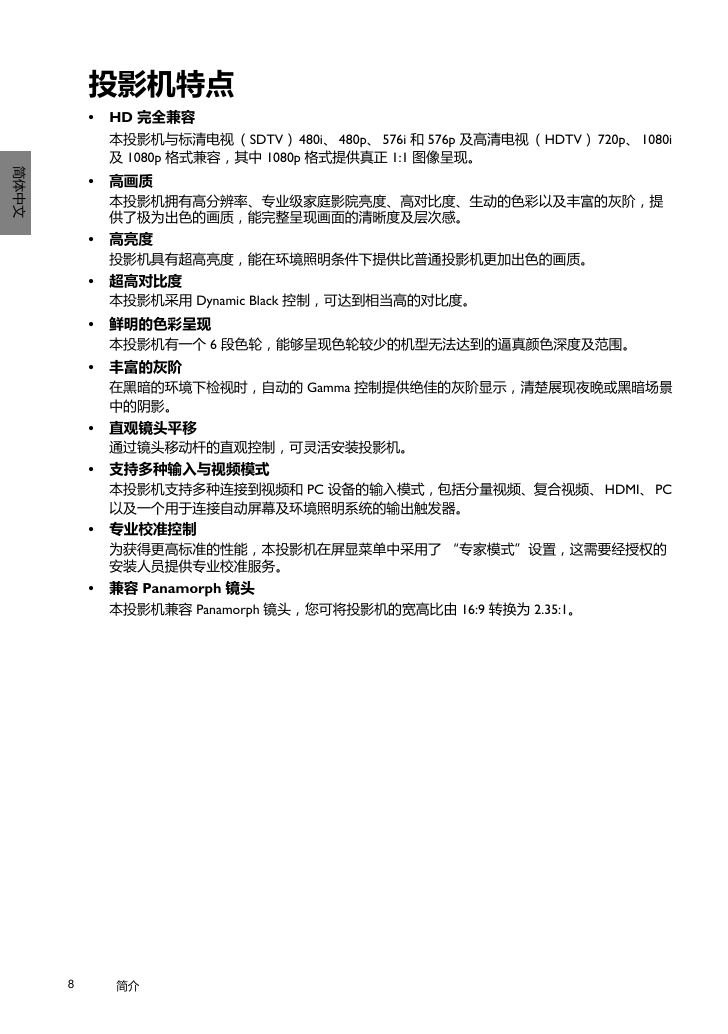

简体中文投影机特点 • HD 完全兼容本投影机与标清电视（SDTV） 480i、 480p、 576i 和 576p 及高清电视（HDTV） 720p、 1080i 及 1080p 格式兼容，其中 1080p 格式提供真正 1:1 图像呈现。 • 高画质本投影机拥有高分辨率、专业级家庭影院亮度、高对比度、生动的色彩以及丰富的灰阶，提供了极为出色的画质，能完整呈现画面的清晰度及层次感。 • 高亮度投影机具有超高亮度，能在环境照明条件下提供比普通投影机更加出色的画质。 • 超高对比度本投影机采用 Dynamic Black 控制，可达到相当高的对比度。 • 鲜明的色彩呈现本投影机有一个 6 段色轮，能够呈现色轮较少的机型无法达到的逼真颜色深度及范围。 • 丰富的灰阶在黑暗的环境下检视时，自动的 Gamma 控制提供绝佳的灰阶显示，清楚展现夜晚或黑暗场景中的阴影。 • 直观镜头平移通过镜头移动杆的直观控制，可灵活安装投影机。 • 支持多种输入与视频模式本投影机支持多种连接到视频和 PC 设备的输入模式，包括分量视频、复合视频、 HDMI、 PC 以及一个用于连接自动屏幕及环境照明系统的输出触发器。 • 专业校准控制为获得更高标准的性能，本投影机在屏显菜单中采用了 “专家模式”设置，这需要经授权的安装人员提供专业校准服务。 • 兼容 Panamorph 镜头本投影机兼容 Panamorph 镜头，您可将投影机的宽高比由 16:9 转换为 2.35:1。 8 简介
