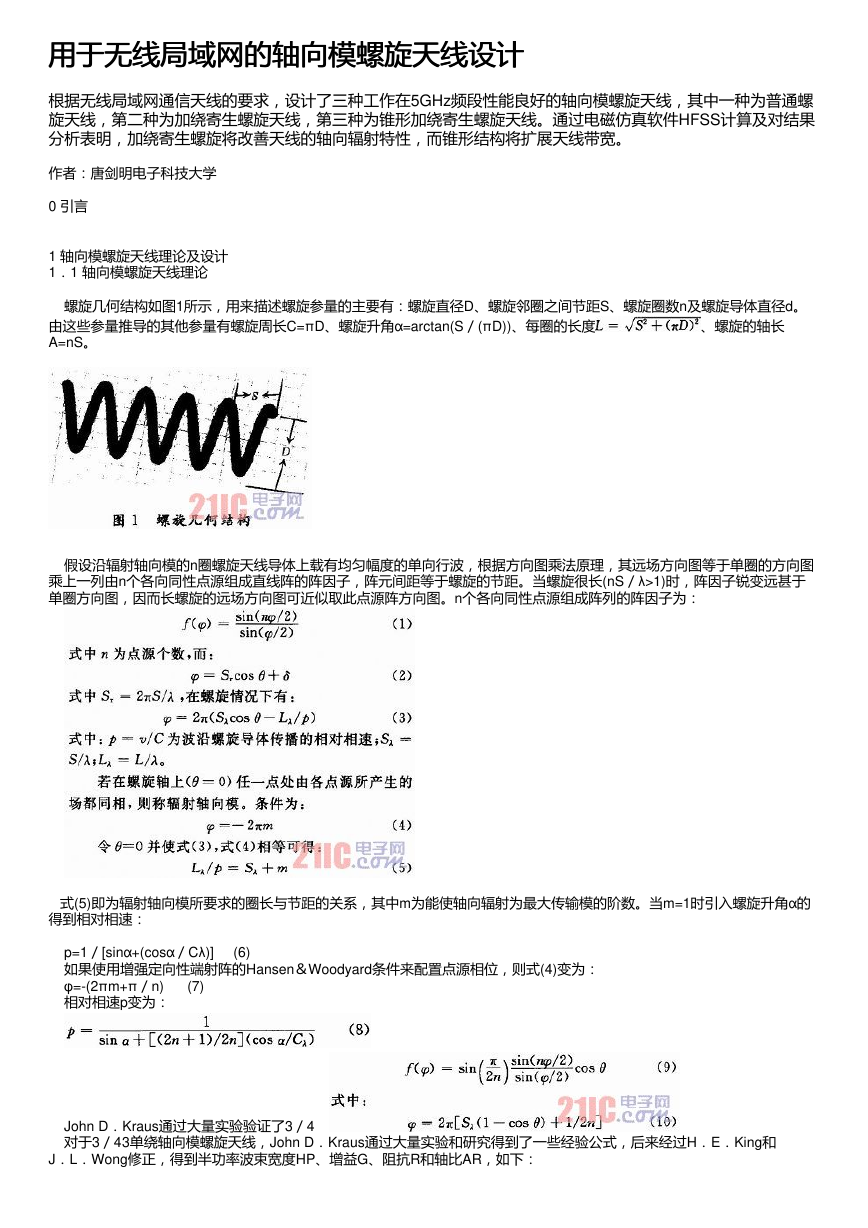

用于无线局域网的轴向模螺旋天线设计 用于无线局域网的轴向模螺旋天线设计 根据无线局域网通信天线的要求，设计了三种工作在5GHz频段性能良好的轴向模螺旋天线，其中一种为普通螺 旋天线，第二种为加绕寄生螺旋天线，第三种为锥形加绕寄生螺旋天线。通过电磁仿真软件HFSS计算及对结果 分析表明，加绕寄生螺旋将改善天线的轴向辐射特性，而锥形结构将扩展天线带宽。 作者：唐剑明电子科技大学 0 引言 1 轴向模螺旋天线理论及设计 1．1 轴向模螺旋天线理论 螺旋几何结构如图1所示，用来描述螺旋参量的主要有：螺旋直径D、螺旋邻圈之间节距S、螺旋圈数n及螺旋导体直径d。 由这些参量推导的其他参量有螺旋周长C=πD、螺旋升角α=arctan(S／(πD))、每圈的长度 A=nS。 、螺旋的轴长 假设沿辐射轴向模的n圈螺旋天线导体上载有均匀幅度的单向行波，根据方向图乘法原理，其远场方向图等于单圈的方向图 乘上一列由n个各向同性点源组成直线阵的阵因子，阵元间距等于螺旋的节距。当螺旋很长(nS／λ>1)时，阵因子锐变远甚于 单圈方向图，因而长螺旋的远场方向图可近似取此点源阵方向图。n个各向同性点源组成阵列的阵因子为： 式(5)即为辐射轴向模所要求的圈长与节距的关系，其中m为能使轴向辐射为最大传输模的阶数。当m=1时引入螺旋升角α的 得到相对相速： p=1／[sinα+(cosα／Cλ)] (6) 如果使用增强定向性端射阵的Hansen＆Woodyard条件来配置点源相位，则式(4)变为： φ=-(2πm+π／n) (7) 相对相速p变为： John D．Kraus通过大量实验验证了3／4 对于3／43单绕轴向模螺旋天线，John D．Kraus通过大量实验和研究得到了一些经验公式，后来经过H．E．King和 J．L．Wong修正，得到半功率波束宽度HP、增益G、阻抗R和轴比AR，如下： 

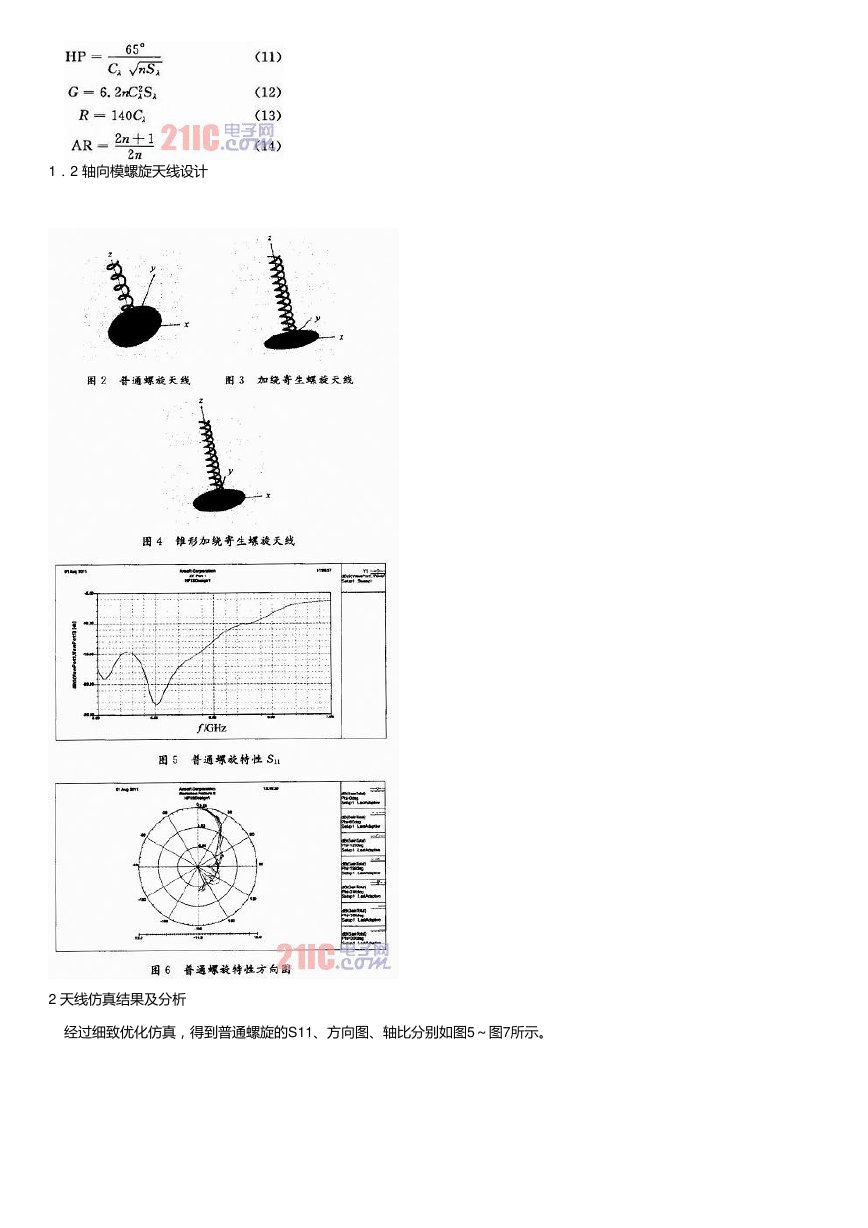

1．2 轴向模螺旋天线设计 2 天线仿真结果及分析 经过细致优化仿真，得到普通螺旋的S11、方向图、轴比分别如图5～图7所示。 

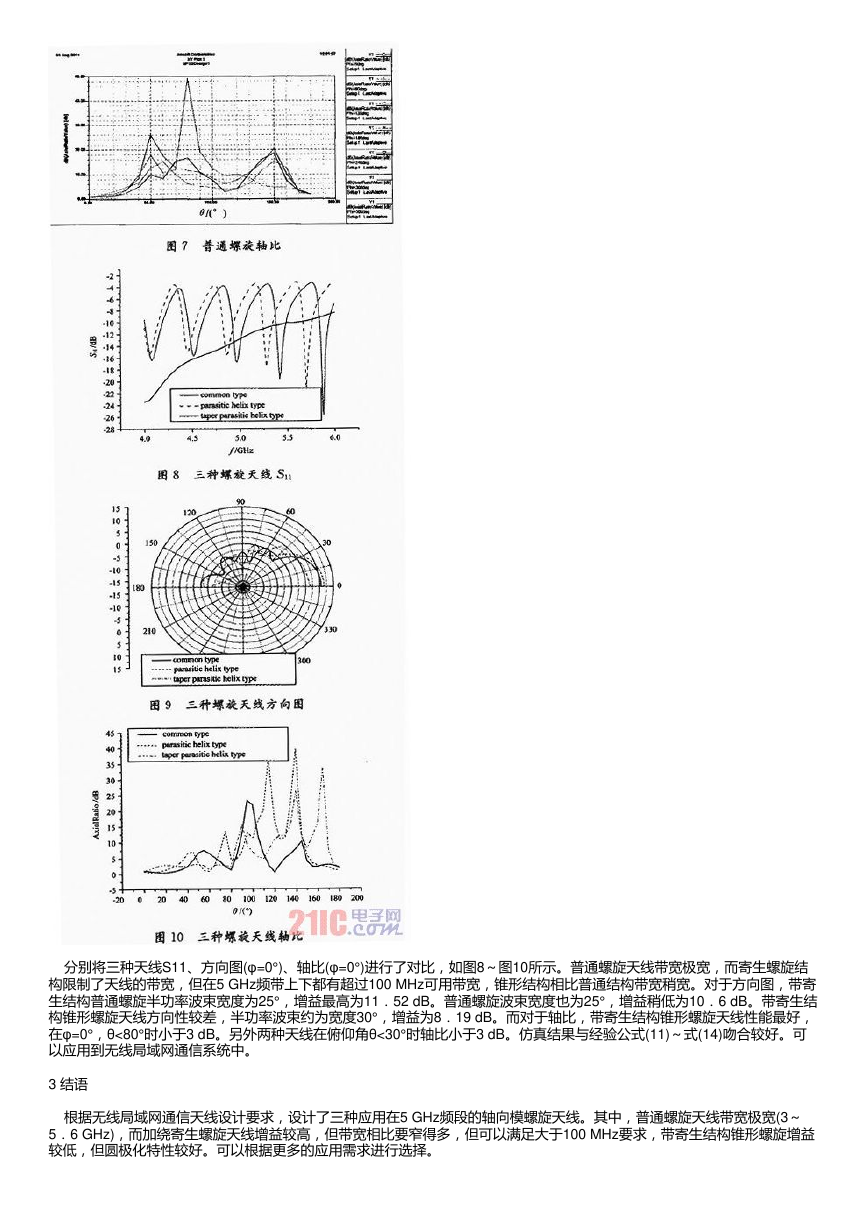

分别将三种天线S11、方向图(φ=0°)、轴比(φ=0°)进行了对比，如图8～图10所示。普通螺旋天线带宽极宽，而寄生螺旋结 构限制了天线的带宽，但在5 GHz频带上下都有超过100 MHz可用带宽，锥形结构相比普通结构带宽稍宽。对于方向图，带寄 生结构普通螺旋半功率波束宽度为25°，增益最高为11．52 dB。普通螺旋波束宽度也为25°，增益稍低为10．6 dB。带寄生结 构锥形螺旋天线方向性较差，半功率波束约为宽度30°，增益为8．19 dB。而对于轴比，带寄生结构锥形螺旋天线性能最好， 在φ=0°，θ<80°时小于3 dB。另外两种天线在俯仰角θ<30°时轴比小于3 dB。仿真结果与经验公式(11)～式(14)吻合较好。可 以应用到无线局域网通信系统中。 3 结语 根据无线局域网通信天线设计要求，设计了三种应用在5 GHz频段的轴向模螺旋天线。其中，普通螺旋天线带宽极宽(3～ 5．6 GHz)，而加绕寄生螺旋天线增益较高，但带宽相比要窄得多，但可以满足大于100 MHz要求，带寄生结构锥形螺旋增益 较低，但圆极化特性较好。可以根据更多的应用需求进行选择。
