华为Mate10 原厂图 维修流程图 按键故障.pdf

发布时间：2022-03-19 发布人：admin 分类：说明书 资料大小：0.17M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

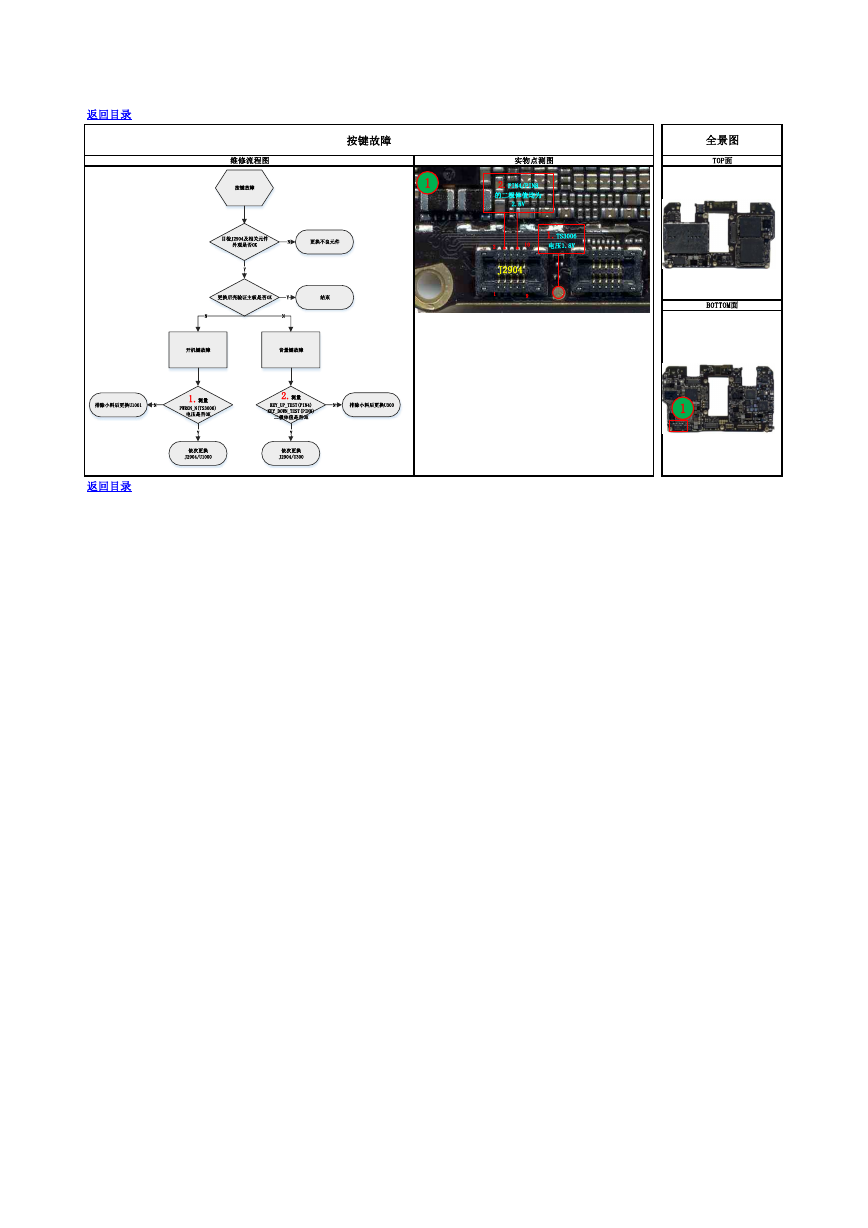

    按键故障 维修流程图 1 实物点测图 2.PIN4/PIN8 的二极体值均为 2.8V 1.TS3006 电压1.8V 2 1 J2904 10 9 全景图 TOP面 BOTTOM面 1 返回目录 返回目录 结束开机键故障音量键故障排除小料后更换U1001依次更换J2904/U1000排除小料后更换U300YNY依次更换J2904/U300按键故障目检J2904及相关元件外观是否OK更换后壳验证主板是否OK1.测量 PWRON_N(TS3006)电压是否OK2.测量 KEY_UP_TEST(PIN4) KEY_DOWN_TEST(PIN8)二极体值是否OK更换不良元件YYNNNN
