2016 年陕西空军工程大学数字电路逻辑设计考研真题(A 卷) 考试科目：数字电路逻辑设计（A 卷）科目代码 807 触关系。进制的计数器。个。个最小项值为 1。根地址线，有根根数据线。个最小项，变量的每一种取值可使触发器的逻辑功能，若 J  K，则可完成说明：答题时必须答在配发的空白答题纸上，答题可不抄题，但必须写清题号，写在试题上不给分; 考生不得在试题及试卷上做任何其它标记，否则试卷作废，试题必须同试卷一起交回。一、填空题（共 10 分，每空 1 分） 1.将一个包含 32768 个基本存储单元的存储电路设计为 16 位为一个字节的 ROM，则该 ROM 有 2.5 个变量可构成 3.对于 JK 触发器，若 J=K，则可完成发器的逻辑功能，对于 D 触发器，若令，则可转换为 T 触发器。 4.逻辑函数 F1(2,4,5,7,9,14)和逻辑函数 F2 (1,6,8,10,11,13)之间满足 5.2 片同步十进制加法计数器 74LS160 计数器级联后最大可组成 6.由 n 个 JK 触发器构成的扭环形计数器，其有效计数状态有二、选择题（共 12 分，每题 2 分） 1.相同计数模值的异步计数器和同步计数器相比，一般情况下（） A.驱动方程简单 B.使用触发器个数少 C.工作速度快 D.以上说法都不对 2.要构成容量为 4K8 的 RAM，需要（）片容量为 2564 的 RAM。 A.2 B.4 C.8 D.32 3.下列四个数中，最大的数是（） A. （AF）16 B. （001010000010）8421BCD C. （10100000）2 D. （198）10 4.对于钟控 RS 触发器，若要求其输出“0”状态不变，则输入 RS 信号应为（） A. RS= 0 B. RS=0 C. RS=1 D. RS=1 5.一个 5 位的二进制加法计数器，由 00000 状态开始，经过 74 个时钟脉冲后，此计数器的状态为（） A. 01010 B. 01011 C. 11010 D. 11011

6.若对键盘上 108 个符号进行二进制编码，则至少需要（）位二进制码。 A.6 B.7 C.8 D.9 三、分析计算（共 68 分） 2.已知某电路的真值表如图所示，试分析该电路的逻辑表达式，要求写出分析过程。（6 分）（1）列出真值表；（2）用卡诺图化简；（3）画出化简后的逻辑电路图。

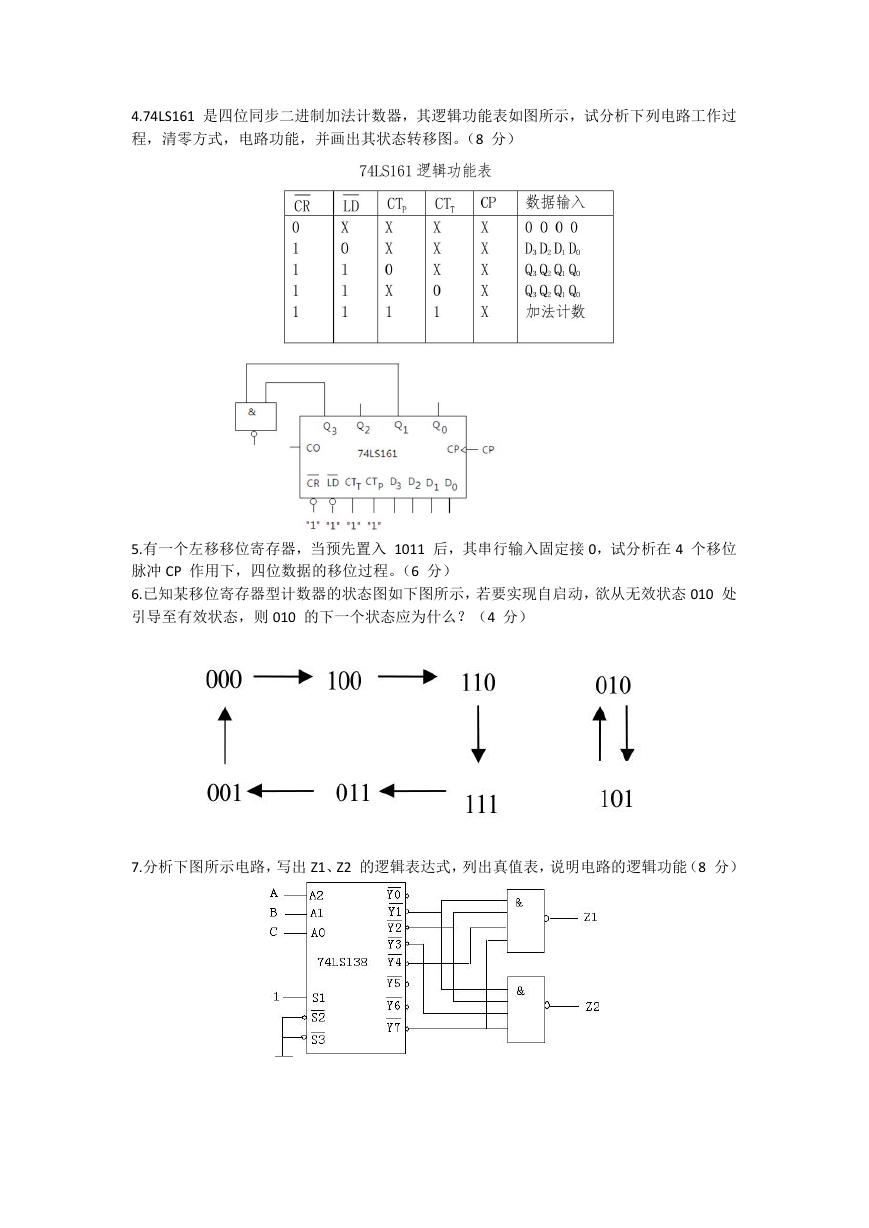

4.74LS161 是四位同步二进制加法计数器，其逻辑功能表如图所示，试分析下列电路工作过程，清零方式，电路功能，并画出其状态转移图。（8 分） 5.有一个左移移位寄存器，当预先置入 1011 后，其串行输入固定接 0，试分析在 4 个移位脉冲 CP 作用下，四位数据的移位过程。（6 分） 6.已知某移位寄存器型计数器的状态图如下图所示，若要实现自启动，欲从无效状态 010 处引导至有效状态，则 010 的下一个状态应为什么？（4 分） 7.分析下图所示电路，写出 Z1、Z2 的逻辑表达式，列出真值表，说明电路的逻辑功能（8 分）

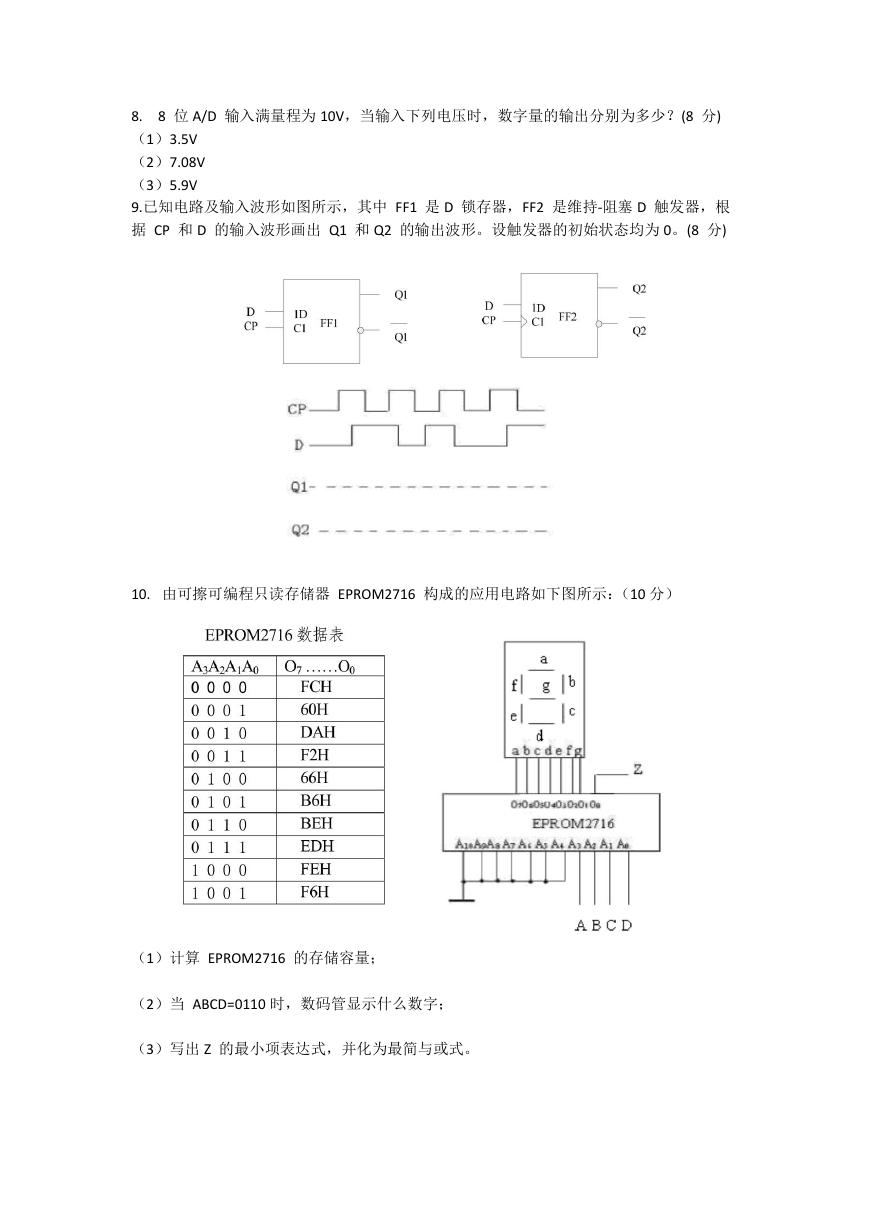

8. 8 位 A/D 输入满量程为 10V，当输入下列电压时，数字量的输出分别为多少？(8 分) （1）3.5V （2）7.08V （3）5.9V 9.已知电路及输入波形如图所示，其中 FF1 是 D 锁存器，FF2 是维持-阻塞 D 触发器，根据 CP 和 D 的输入波形画出 Q1 和 Q2 的输出波形。设触发器的初始状态均为 0。(8 分) 10. 由可擦可编程只读存储器 EPROM2716 构成的应用电路如下图所示：（10 分）（1）计算 EPROM2716 的存储容量；（2）当 ABCD=0110 时，数码管显示什么数字；（3）写出 Z 的最小项表达式，并化为最简与或式。

四、设计题（共 60 分） 1.某汽车驾驶员培训班结业考试，有三名评判员，其中 A 为主评判员，B、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。试用 74LS138 和与非门实现此功能的逻辑电路。(15 分) 2.试用 D 触发器和少量门电路设计一个三相步进电机控制器，使其工作在三相单双六拍正转方式，即在控制脉冲 CP 作用下，可控制三个线圈 A、B、C 按以下方式轮流通电。（15 分） 3.试用 74LS161 设计一个计数器完成下列计数循环（15 分）

1.由同步十进制加法计数器 74LS160 构成一个数字系统如图所示，假如计数器的初态为 0，测得组合逻辑电路的真值表如下所示：（15 分）（1）画出 74LS160 的状态转换图；（2）画出整个数字系统的时序图；（3）如果用同步四位二进制加法计数器 74LS161 代替 74LS160，试画出其电路图（要求采用置数法）（4）试用一片二进制译码器 74LS138 辅助与非门实现该组合逻辑电路功能。
