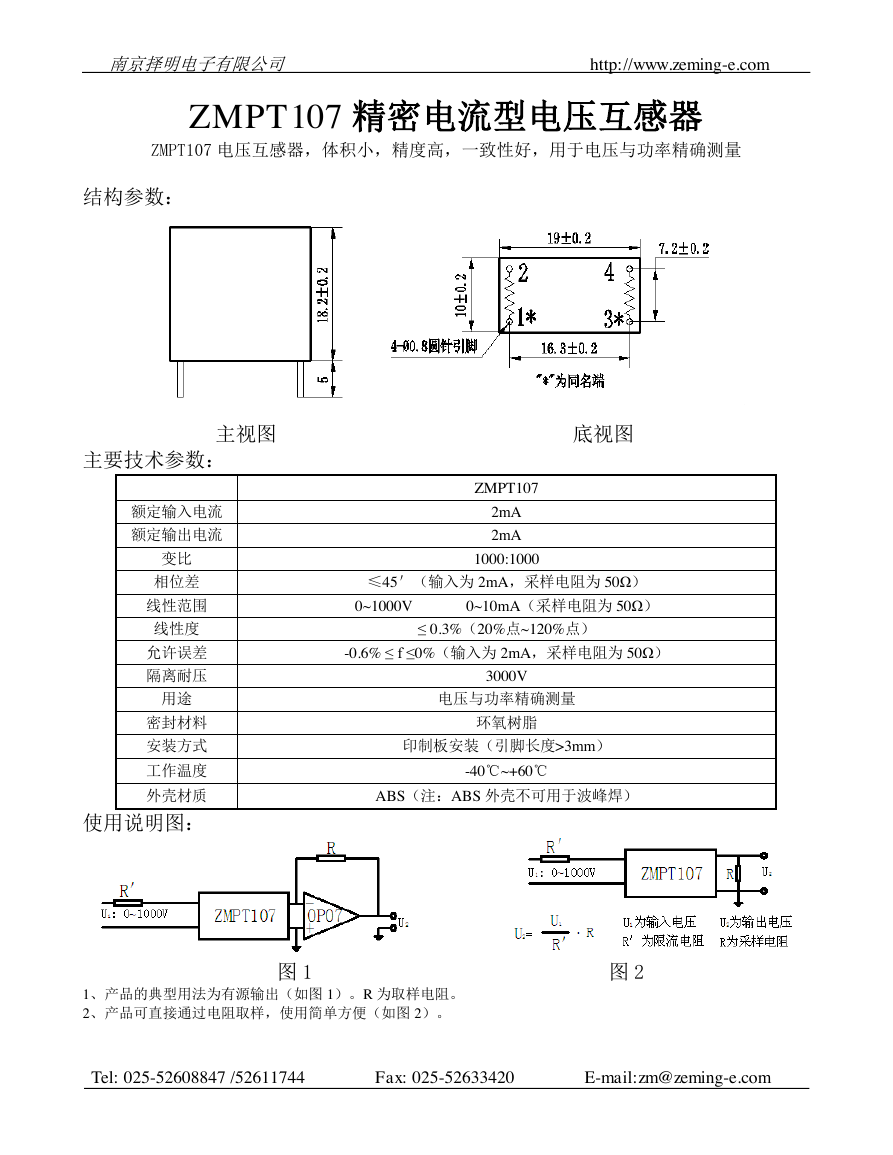

南京择明电子有限公司 http://www.zeming-e.com ZMPT107 精密电流型电压互感器 ZMPT107 电压互感器，体积小，精度高，一致性好，用于电压与功率精确测量 结构参数： 主视图 底视图 主要技术参数： 额定输入电流 额定输出电流 变比 相位差 线性范围 线性度 允许误差 隔离耐压 用途 密封材料 安装方式 工作温度 外壳材质 使用说明图： ZMPT107 2mA 2mA 1000:1000 ≤45＇（输入为 2mA，采样电阻为 50Ω） 0~1000V 0~10mA（采样电阻为 50Ω） ≤ 0.3%（20%点~120%点） -0.6% ≤ f ≤0%（输入为 2mA，采样电阻为 50Ω） 3000V 电压与功率精确测量 环氧树脂 印制板安装（引脚长度>3mm） -40℃~+60℃ ABS（注：ABS 外壳不可用于波峰焊） 图 1 图 2 1、产品的典型用法为有源输出（如图 1）。R 为取样电阻。 2、产品可直接通过电阻取样，使用简单方便（如图 2）。 Tel: 025-52608847 /52611744 Fax: 025-52633420 E-mail:zm@zeming-e.com
