第 1 章简介

1-1 特点

1-1-1 录制格式和内部光学滤镜

1-1-2 摄像机特点

1-1-3 光盘驱动器的特点 (VDR)

1-1-4 输入和输出

1-1-5 其它功能

1-2 系统配置举例

1-3 使用前须知

第 2 章各部件及控制按键的位置和功能

2-1 电源

2-2 配件连接

2-3 音频功能

2-4 拍摄和录制/播放功能

2-5 输出视频操作部分

2-6 菜单操作部分

2-7 时间码系统

2-8 警告和指示

2-9 LCD 上的警告和指示

2-9-1 单色 LCD

2-9-2 彩色 LCD

2-10 寻像器中的指示灯

第 3 章录制和播放

3-1 使用光盘

3-1-1 使用光盘进行录制和播放

3-1-2 使用时的注意事项

3-1-3 光盘写保护

3-1-4 装入和取出光盘

3-1-5 格式化光盘

3-1-6 当录制非正常结束时处理光盘（恢复功能）

3-2 录制

3-2-1 基本步骤

3-2-2 删除片段

3-2-3 录制重要标记

3-2-4 开始拍摄（预保存几秒钟的图像数据）（画面缓冲功能）

3-2-5 时间不连续的视频（间隔录制功能）

3-2-6 重新拍摄最近的片段

3-2-7 用于在片段列表中自动包含录制片段的自动片段列表重编码

3-2-8 自动指定用户定义片段标题

3-2-9 指定用户定义片段和片段列表名称

3-2-10 将代理数据录制到内存卡（安装了 CBK-PC01 时）

3-3 检查录制和播放

3-3-1 正常播放

3-3-2 检查最后两秒的录制 - 查看录制

3-3-3 在彩色视频监视器上检查录制 - 按彩色模式播放

3-3-4 缩略图搜索

3-3-5 片段播放

3-3-6 锁定和删除片段

3-4 录制外部设备的视频信号

3-4-1 录制外部设备的 DV 信息流

3-4-2 录制模拟复合信号（需要安装 CBK-SC01）

3-5 在播放时冻结画面

第 4 章场景选择

4-1 简介

4-2 创建片段列表

4-2-1 选择片段

4-2-2 录制子片段

4-2-3 微调子片段

4-2-4 删除子片段

4-2-5 预览当前片段列表

4-2-6 将当前片段列表保存到光盘

4-3 管理片段列表（CLIP 菜单）

4-3-1 将光盘中的片段列表加载到设备存储器

4-3-2 从光盘中删除片段列表

4-3-3 从设备存储器中清除当前片段列表

4-3-4 设置当前片段列表的开始时间码

4-3-5 片段列表排序

第 5 章录制的调整和设置

5-1 设置录制格式

5-1-1 设置视频录制格式

5-1-2 设置音频录制格式

5-2 调整黑平衡和白平衡

5-2-1 调整黑平衡

5-2-2 调整白平衡

5-3 设置电子快门

5-3-1 快门模式

5-3-2 选择快门模式和快门速度

5-4 更改自动光圈调整的参考值

5-5 调整音频电平

5-5-1 手动调整 AUDIO IN CH1/CH2 接口音频输入的音频电平

5-5-2 手动调整前麦克风的音频电平

5-5-3 录制通道 3 和 4 中的音频

5-6 设置时间数值

5-6-1 设置时间码

5-6-2 采用时间码保存实际时间

5-6-3 设置用户比特

5-6-4 同步时间码

5-7 设置缩略图像

第 6 章菜单显示和详细设置

6-1 菜单的结构和操作

6-1-1 菜单的结构

6-1-2 显示菜单

6-1-3 基本菜单操作

6-1-4 编辑 USER 菜单

6-2 寻像器屏幕上显示的状态

6-2-1 寻像器屏幕上状态显示的布局

6-2-2 选择显示选项

6-2-3 显示模式和设置更改确认/调整进度消息

6-2-4 设置标志显示

6-2-5 设置寻像器

6-2-6 录制颜色棒中添加的拍摄数据

6-2-7 设置拍摄 ID

6-2-8 显示确认窗口的状态

6-2-9 确认寻像器中返送视频信号的图像

6-3 使用菜单进行的调整和设置

6-3-1 设置 GAIN 选择器位置的增益值

6-3-2 选择输出信号

6-3-3 手动设置色温

6-3-4 指定自动白平衡设置的补偿

6-3-5 为 ASSIGN 1/2/3/4 开关指定功能

6-3-6 设置内部时钟的日期/时间

6-3-7 选择镜头文件

6-3-8 设置 CCD 扫描模式

6-3-9 使用 UMID 数据

6-4 将 USER 菜单设置重置为标准设置

第 7 章保存或加载用户设置数据

7-1 将用户文件保存到 “Memory Stick” （记忆棒）中或从 “Memory Stick” （记忆棒）中加载用户文件

7-1-1 使用 “Memory Stick”（记忆棒）

7-1-2 将用户菜单数据保存到 “Memory Stick”（记忆棒）

7-1-3 从“Memory Stick”（记忆棒）加载保存的数据

7-2 保存或加载场景文件

7-2-1 保存场景文件

7-2-2 加载场景文件

7-2-3 将摄像机设置重置为参考文件中保存的标准设置

7-3 插入 “Memory Stick” （记忆棒）时跳转到文件相关的菜单页面

第 8 章设置摄像机

8-1 电源

8-1-1 使用电池

8-1-2 避免因电池电量耗尽而使操作中断

8-1-3 使用交流适配器

8-1-4 使用 Anton Bauer Ultralight 系统

8-2 调节寻像器

8-2-1 调节寻像器位置

8-2-2 调节寻像器焦距和屏幕

8-2-3 分离寻像器

8-2-4 向上移动寻像器定位靴

8-2-5 使用 BKW-401 寻像器旋转支架

8-2-6 分离接目镜

8-3 安装镜头

8-4 调节基面焦距

8-5 音频输入系统

8-5-1 使用附带的麦克风

8-5-2 使用外部麦克风

8-5-3 连接 UHF 便携式调谐器（用于 UHF 无线麦克风系统）

8-5-4 连接线路输入音频设备

8-6 三角架安装

8-7 连接背带

8-8 调节肩托位置

8-9 连接远程控制单元

第 9 章维护

9-1 拍摄前测试摄像机

9-1-1 准备测试

9-1-2 测试摄像机

9-1-3 测试 VDR

9-2 维护

9-2-1 清洁寻像器

9-3 操作警告

附录

规格

一般规格

摄像机部分

光盘驱动器部分

建议可选设备

菜单列表

OPERATION 菜单列表

PAINT 菜单列表

MAINTENANCE 菜单列表

FILE 菜单列表

DIAGNOSIS 菜单列表

关于 “Memory Stick” （记忆棒）

Notice Concerning the Software License of This Unit （关于本设备软件许可证的声明）

MPEG-4 专利使用授权

词汇

索引

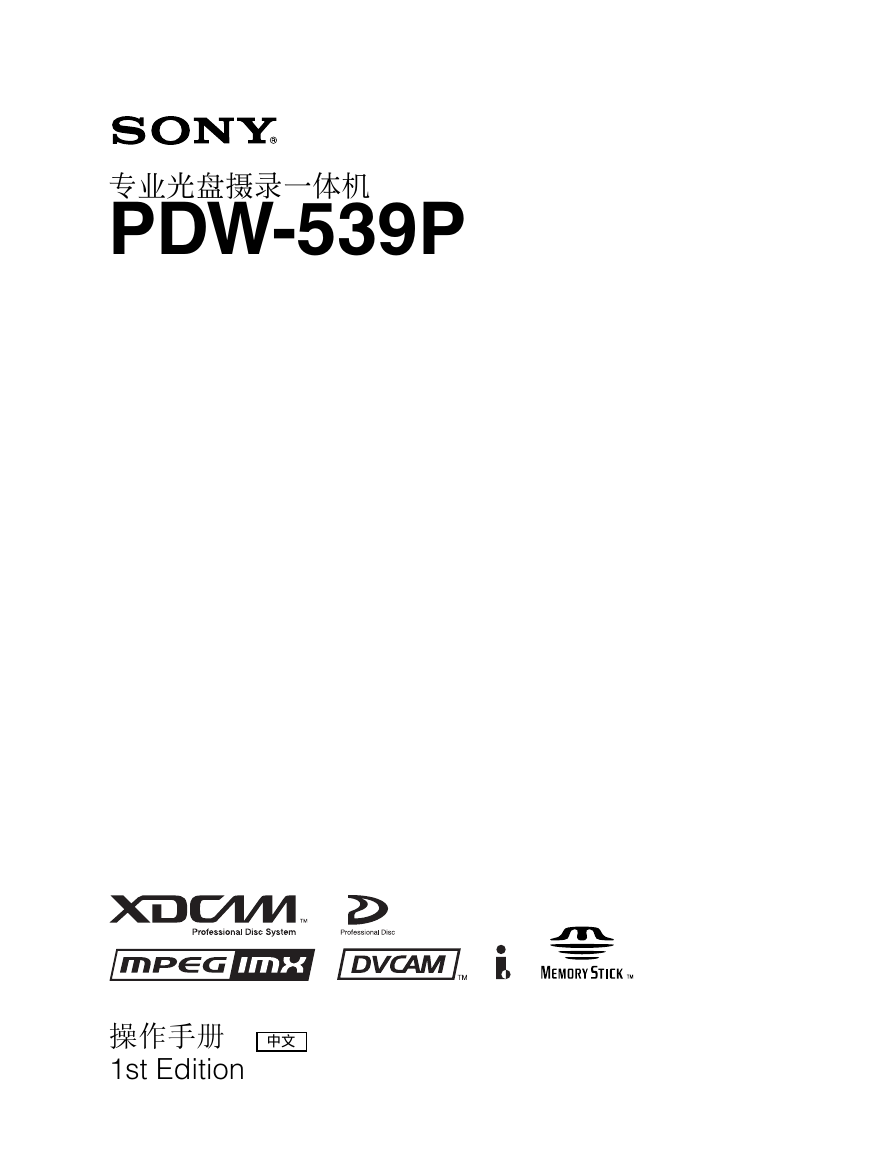

专业光盘摄录一体机 PDW-539P 操作手册 1st Edition 中文

1 2

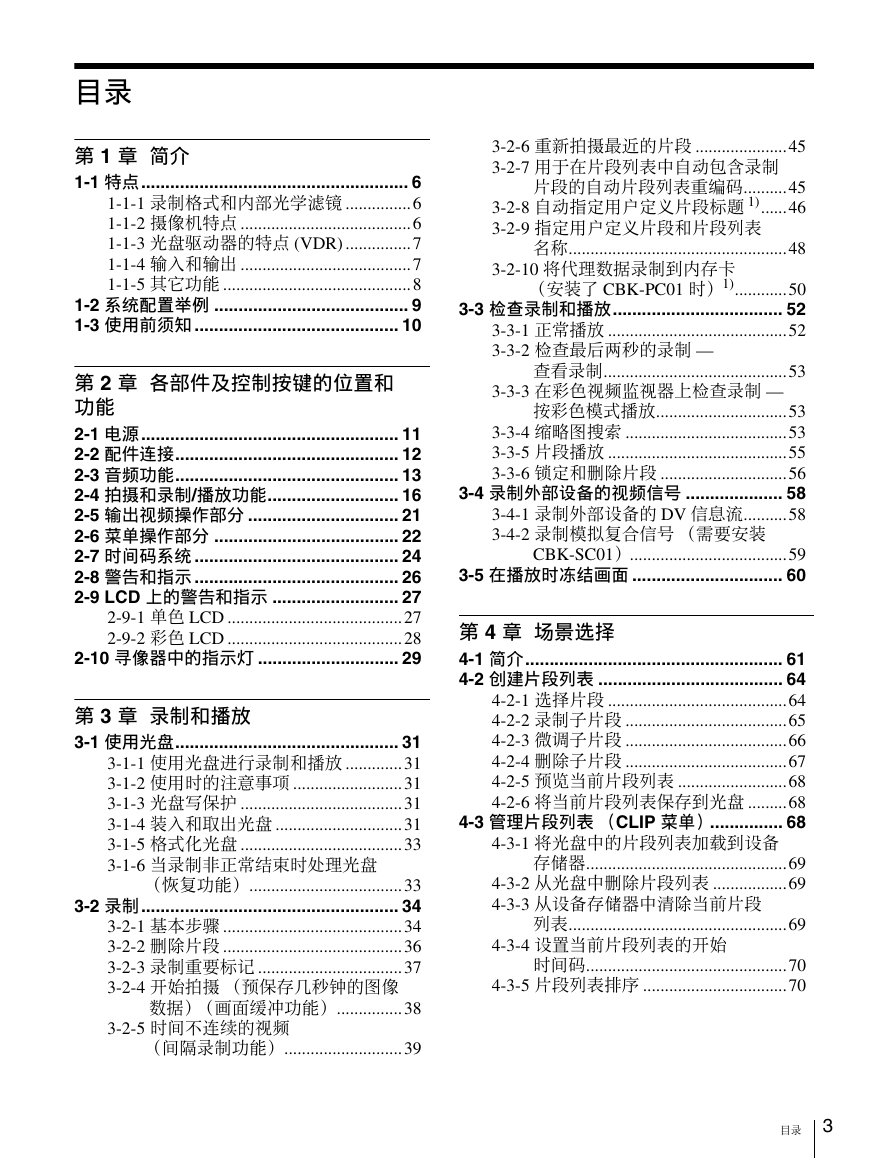

目录第 1 章简介 1-1 特点....................................................... 6 1-1-1 录制格式和内部光学滤镜 ...............6 1-1-2 摄像机特点 .......................................6 1-1-3 光盘驱动器的特点 (VDR) ...............7 1-1-4 输入和输出 .......................................7 1-1-5 其它功能 ...........................................8 1-2 系统配置举例 ........................................ 9 1-3 使用前须知 .......................................... 10 第 2 章各部件及控制按键的位置和功能 2-1 电源..................................................... 11 2-2 配件连接.............................................. 12 2-3 音频功能.............................................. 13 2-4 拍摄和录制/播放功能........................... 16 2-5 输出视频操作部分 ............................... 21 2-6 菜单操作部分 ...................................... 22 2-7 时间码系统 .......................................... 24 2-8 警告和指示 .......................................... 26 2-9 LCD 上的警告和指示 .......................... 27 2-9-1 单色 LCD ........................................27 2-9-2 彩色 LCD ........................................28 2-10 寻像器中的指示灯 ............................. 29 第 3 章录制和播放 3-1 使用光盘.............................................. 31 3-1-1 使用光盘进行录制和播放 .............31 3-1-2 使用时的注意事项 .........................31 3-1-3 光盘写保护 .....................................31 3-1-4 装入和取出光盘 .............................31 3-1-5 格式化光盘 .....................................33 3-1-6 当录制非正常结束时处理光盘（恢复功能）...................................33 3-2 录制..................................................... 34 3-2-1 基本步骤 .........................................34 3-2-2 删除片段 .........................................36 3-2-3 录制重要标记 .................................37 3-2-4 开始拍摄（预保存几秒钟的图像数据）（画面缓冲功能）...............38 3-2-5 时间不连续的视频（间隔录制功能）...........................39 3-2-6 重新拍摄最近的片段 .....................45 3-2-7 用于在片段列表中自动包含录制片段的自动片段列表重编码..........45 3-2-8 自动指定用户定义片段标题 1)......46 3-2-9 指定用户定义片段和片段列表名称..................................................48 3-2-10 将代理数据录制到内存卡（安装了 CBK-PC01 时） 1)............50 3-3 检查录制和播放................................... 52 3-3-1 正常播放 .........................................52 3-3-2 检查最后两秒的录制 — 查看录制..........................................53 3-3-3 在彩色视频监视器上检查录制 — 按彩色模式播放..............................53 3-3-4 缩略图搜索 .....................................53 3-3-5 片段播放 .........................................55 3-3-6 锁定和删除片段 .............................56 3-4 录制外部设备的视频信号 .................... 58 3-4-1 录制外部设备的 DV 信息流..........58 3-4-2 录制模拟复合信号（需要安装 CBK-SC01）....................................59 3-5 在播放时冻结画面 ............................... 60 第 4 章场景选择 4-1 简介..................................................... 61 4-2 创建片段列表 ...................................... 64 4-2-1 选择片段 .........................................64 4-2-2 录制子片段 .....................................65 4-2-3 微调子片段 .....................................66 4-2-4 删除子片段 .....................................67 4-2-5 预览当前片段列表 .........................68 4-2-6 将当前片段列表保存到光盘 .........68 4-3 管理片段列表（CLIP 菜单）............... 68 4-3-1 将光盘中的片段列表加载到设备存储器..............................................69 4-3-2 从光盘中删除片段列表 .................69 4-3-3 从设备存储器中清除当前片段列表..................................................69 4-3-4 设置当前片段列表的开始时间码..............................................70 4-3-5 片段列表排序 .................................70 目录 3

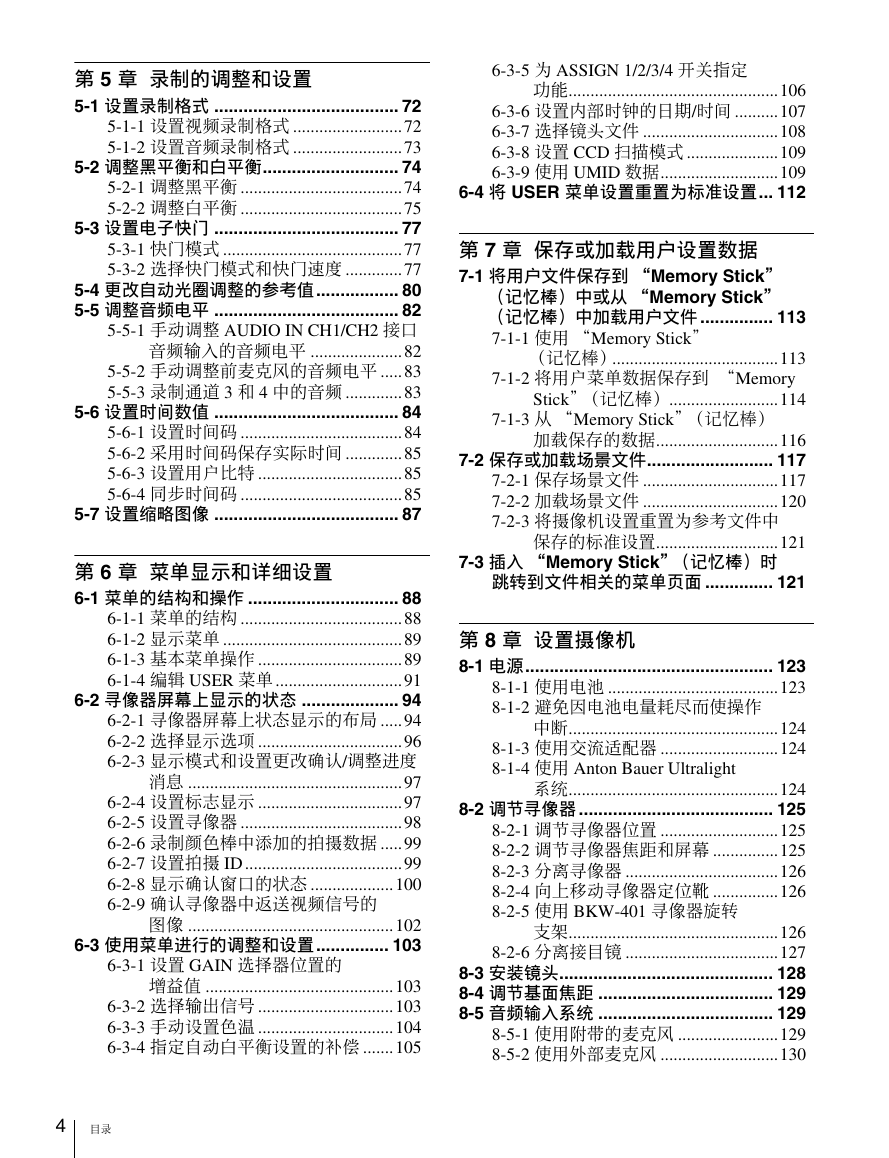

第 5 章录制的调整和设置 5-1 设置录制格式 ...................................... 72 5-1-1 设置视频录制格式 .........................72 5-1-2 设置音频录制格式 .........................73 5-2 调整黑平衡和白平衡............................ 74 5-2-1 调整黑平衡 .....................................74 5-2-2 调整白平衡 .....................................75 5-3 设置电子快门 ...................................... 77 5-3-1 快门模式 .........................................77 5-3-2 选择快门模式和快门速度 .............77 5-4 更改自动光圈调整的参考值................. 80 5-5 调整音频电平 ...................................... 82 5-5-1 手动调整 AUDIO IN CH1/CH2 接口音频输入的音频电平 .....................82 5-5-2 手动调整前麦克风的音频电平 .....83 5-5-3 录制通道 3 和 4 中的音频 .............83 5-6 设置时间数值 ...................................... 84 5-6-1 设置时间码 .....................................84 5-6-2 采用时间码保存实际时间 .............85 5-6-3 设置用户比特 .................................85 5-6-4 同步时间码 .....................................85 5-7 设置缩略图像 ...................................... 87 第 6 章菜单显示和详细设置 6-1 菜单的结构和操作 ............................... 88 6-1-1 菜单的结构 .....................................88 6-1-2 显示菜单 .........................................89 6-1-3 基本菜单操作 .................................89 6-1-4 编辑 USER 菜单 .............................91 6-2 寻像器屏幕上显示的状态 .................... 94 6-2-1 寻像器屏幕上状态显示的布局 .....94 6-2-2 选择显示选项 .................................96 6-2-3 显示模式和设置更改确认/调整进度消息 .................................................97 6-2-4 设置标志显示 .................................97 6-2-5 设置寻像器 .....................................98 6-2-6 录制颜色棒中添加的拍摄数据 .....99 6-2-7 设置拍摄 ID ....................................99 6-2-8 显示确认窗口的状态 ...................100 6-2-9 确认寻像器中返送视频信号的图像 ...............................................102 6-3 使用菜单进行的调整和设置............... 103 6-3-1 设置 GAIN 选择器位置的增益值 ...........................................103 6-3-2 选择输出信号 ...............................103 6-3-3 手动设置色温 ...............................104 6-3-4 指定自动白平衡设置的补偿 .......105 4 目录 6-3-5 为 ASSIGN 1/2/3/4 开关指定功能................................................106 6-3-6 设置内部时钟的日期/时间 ..........107 6-3-7 选择镜头文件 ...............................108 6-3-8 设置 CCD 扫描模式 .....................109 6-3-9 使用 UMID 数据...........................109 6-4 将 USER 菜单设置重置为标准设置... 112 第 7 章保存或加载用户设置数据 7-1 将用户文件保存到 “Memory Stick” （记忆棒）中或从 “Memory Stick” （记忆棒）中加载用户文件 ............... 113 7-1-1 使用 “Memory Stick” （记忆棒）......................................113 7-1-2 将用户菜单数据保存到 “Memory Stick”（记忆棒）.........................114 7-1-3 从 “Memory Stick”（记忆棒）加载保存的数据............................116 7-2 保存或加载场景文件.......................... 117 7-2-1 保存场景文件 ...............................117 7-2-2 加载场景文件 ...............................120 7-2-3 将摄像机设置重置为参考文件中保存的标准设置............................121 7-3 插入 “Memory Stick”（记忆棒）时跳转到文件相关的菜单页面 .............. 121 第 8 章设置摄像机 8-1 电源................................................... 123 8-1-1 使用电池 .......................................123 8-1-2 避免因电池电量耗尽而使操作中断................................................124 8-1-3 使用交流适配器 ...........................124 8-1-4 使用 Anton Bauer Ultralight 系统................................................124 8-2 调节寻像器 ........................................ 125 8-2-1 调节寻像器位置 ...........................125 8-2-2 调节寻像器焦距和屏幕 ...............125 8-2-3 分离寻像器 ...................................126 8-2-4 向上移动寻像器定位靴 ...............126 8-2-5 使用 BKW-401 寻像器旋转支架................................................126 8-2-6 分离接目镜 ...................................127 8-3 安装镜头............................................ 128 8-4 调节基面焦距 .................................... 129 8-5 音频输入系统 .................................... 129 8-5-1 使用附带的麦克风 .......................129 8-5-2 使用外部麦克风 ...........................130

8-5-3 连接 UHF 便携式调谐器（用于 UHF 无线麦克风系统）........................131 8-5-4 连接线路输入音频设备 ...............133 8-6 三角架安装 ........................................ 133 8-7 连接背带............................................ 134 8-8 调节肩托位置 .................................... 135 8-9 连接远程控制单元 ............................. 135 第 9 章维护 9-1 拍摄前测试摄像机 ............................. 138 9-1-1 准备测试 .......................................138 9-1-2 测试摄像机 ...................................138 9-1-3 测试 VDR......................................139 9-2 维护................................................... 141 9-2-1 清洁寻像器 ...................................141 9-3 操作警告............................................ 142 附录规格 ......................................................... 145 一般规格.................................................145 摄像机部分.............................................145 光盘驱动器部分.....................................146 建议可选设备.........................................146 菜单列表.................................................. 148 OPERATION 菜单列表 .........................148 PAINT 菜单列表 ....................................154 MAINTENANCE 菜单列表...................158 FILE 菜单列表 .......................................164 DIAGNOSIS 菜单列表 ..........................167 关于 “Memory Stick”（记忆棒）......... 169 Notice Concerning the Software License of This Unit （关于本设备软件许可证的声明）..... 171 MPEG-4 专利使用授权............................ 184 词汇 ........................................................ 185 索引 ......................................................... 187 目录 5

1简介第章 1-1-2 摄像机特点 2/3 英寸 Power HAD EX CCD 三片高灵敏度、低拖尾的 2/3英寸 Power HAD 1) EX CCD 能够提供标准摄像机最高级别的图像质量。您可以选择隔行扫描模式或逐行扫描模式 (25 fps)。 1) “Power Hole-Accumulated Diode” 的缩写 “Power HAD” 是 Sony Corporation 的注册商标。为获得高质量图像对摄像机信号进行处理 12 位 A/D 转换器可提供更高的图像质量、稳定性和可靠性。高性能的电子快门允许您选择扩展的清晰扫描模式 (ECS 1)) 和高垂直分辨率模式 (EVS 2))，从而获取清晰的高质量视频图像。 1) ECS：扩展的清晰扫描 2) EVS：超级增强垂直分辨系统满足不同拍摄条件的拍摄功能慢速快门功能（可达 1/2 秒）是作为标准功能提供的。它允许在光线不足的条件下进行无声拍摄，并可以展示各种可能性，例如拍摄缓缓流动的溪水。您可以直接从存储器中调用有关的调整值，以适应特殊的光线条件。 ATW （自动追踪白平衡）1) 功能在光线条件改变时可自动进行白平衡调节。 TruEye TM 2) 过程可以产生不失真的图像（即使在高亮度的色彩条件下）。 TURBO GAIN 键可以使视频信号增益瞬间达到 48 dB （最大）。 1) ATW：自动追踪白平衡 2) TruEye：“TruEye” 是 Sony Corporation 的注册商标。冻结混合功能此功能允许将以前捕获的视频静止图像与摄像机的视频输出协调一致。这样您就可以在拍摄新景物时调整摄像机的位置获取完全相同的景象。 1-1 特点 PDW-539P 是用于 ENG 1) 和 EFP 2) 的彩色摄像机。这种摄像机集成了 2/3英寸高清晰度 CCD，宽高比例为 4:3，并使用 Professional Disc 驱动器。此摄像机 CCD 大约为 100 万象素（有效象素数：大约 500,000）。除了 Betacam SP/SX 摄像机已经具有的高质量图像、防振动、防灰尘和防滴水外，此摄像机充分利用光盘的功能特点新增了一系列功能。 1) ENG：电子新闻采集 2) EFP：电子现场制作 1-1-1 录制格式和内部光学滤镜可以使用以下录制格式和光学滤镜。录制格式 DVCAM 兼容录制格式视频音频 25 Mbps DVCAM 1) 格式 16 位， 48 kHz， 4 通道录制时间 85 分钟视频 MPEG IMX 兼容录制格式音频 MPEG IMX 2) 格式（使用 MPEG2 内帧的 4:2:2 高影像质量录制） 16 位或 24 位 3)， 48 kHz 采样， 4 通道录制时间 50 Mbps：45 分钟 40 Mbps：55 分钟 30 Mbps：68 分钟光学滤镜用于 CC （色彩校正）和 ND （中性密度）的单个集成滤光系统 1) DVCAM 是 Sony Corporation 的商标。 2) MPEG IMX 是 Sony Corporation 的商标。 3) 对于模拟音频输入，最大有效位为 20 位。 6 1-1 特点

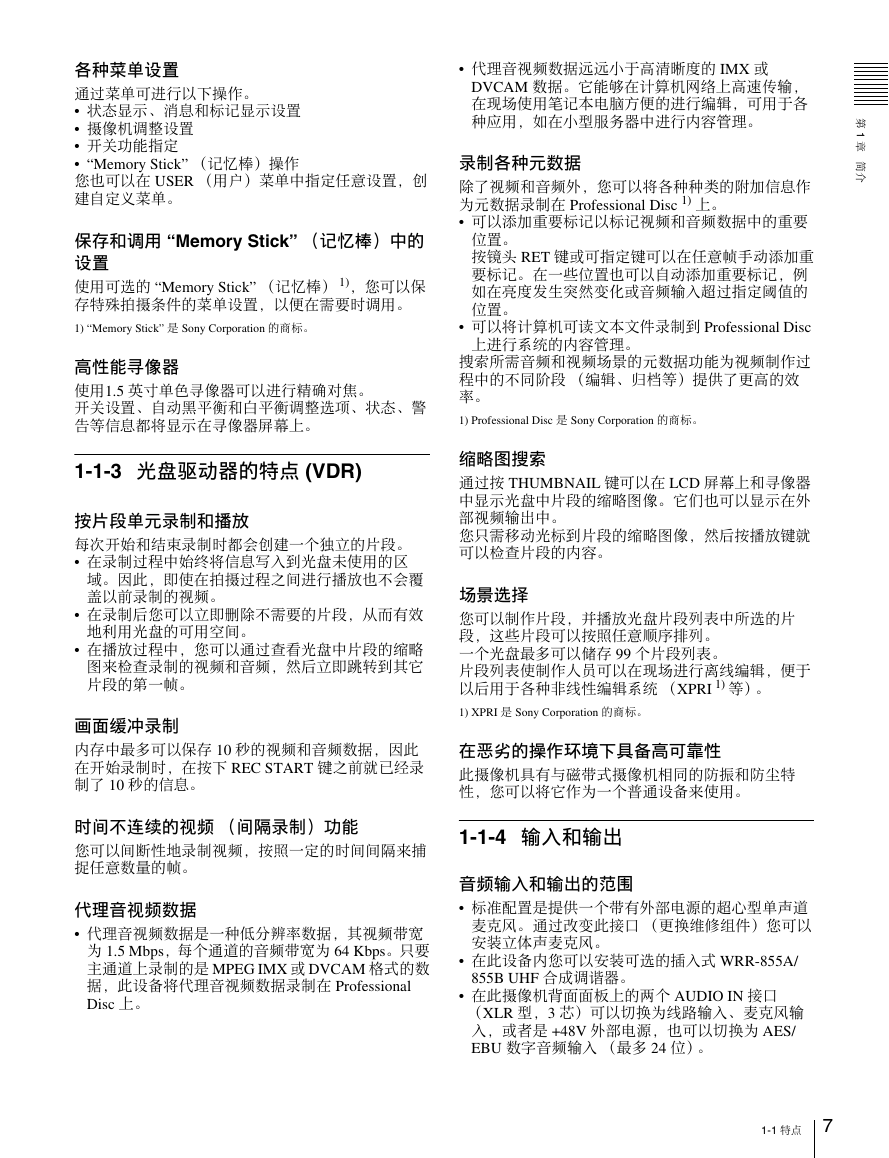

第 1 章简介各种菜单设置通过菜单可进行以下操作。状态显示、消息和标记显示设置摄像机调整设置开关功能指定 “Memory Stick” （记忆棒）操作您也可以在 USER （用户）菜单中指定任意设置，创建自定义菜单。保存和调用 “Memory Stick” （记忆棒）中的设置使用可选的 “Memory Stick” （记忆棒） 1)，您可以保存特殊拍摄条件的菜单设置，以便在需要时调用。 1) “Memory Stick” 是 Sony Corporation 的商标。高性能寻像器使用1.5 英寸单色寻像器可以进行精确对焦。开关设置、自动黑平衡和白平衡调整选项、状态、警告等信息都将显示在寻像器屏幕上。 1-1-3 光盘驱动器的特点 (VDR) 按片段单元录制和播放每次开始和结束录制时都会创建一个独立的片段。在录制过程中始终将信息写入到光盘未使用的区域。因此，即使在拍摄过程之间进行播放也不会覆盖以前录制的视频。在录制后您可以立即删除不需要的片段，从而有效地利用光盘的可用空间。在播放过程中，您可以通过查看光盘中片段的缩略图来检查录制的视频和音频，然后立即跳转到其它片段的第一帧。画面缓冲录制内存中最多可以保存 10 秒的视频和音频数据，因此在开始录制时，在按下 REC START 键之前就已经录制了 10 秒的信息。时间不连续的视频（间隔录制）功能您可以间断性地录制视频，按照一定的时间间隔来捕捉任意数量的帧。代理音视频数据代理音视频数据是一种低分辨率数据，其视频带宽为 1.5 Mbps，每个通道的音频带宽为 64 Kbps。只要主通道上录制的是 MPEG IMX 或 DVCAM 格式的数据，此设备将代理音视频数据录制在 Professional Disc 上。代理音视频数据远远小于高清晰度的 IMX 或 DVCAM 数据。它能够在计算机网络上高速传输，在现场使用笔记本电脑方便的进行编辑，可用于各种应用，如在小型服务器中进行内容管理。录制各种元数据除了视频和音频外，您可以将各种种类的附加信息作为元数据录制在 Professional Disc 1) 上。可以添加重要标记以标记视频和音频数据中的重要位置。按镜头 RET 键或可指定键可以在任意帧手动添加重要标记。在一些位置也可以自动添加重要标记，例如在亮度发生突然变化或音频输入超过指定阈值的位置。可以将计算机可读文本文件录制到 Professional Disc 上进行系统的内容管理。搜索所需音频和视频场景的元数据功能为视频制作过程中的不同阶段（编辑、归档等）提供了更高的效率。 1) Professional Disc 是 Sony Corporation 的商标。缩略图搜索通过按 THUMBNAIL 键可以在 LCD 屏幕上和寻像器中显示光盘中片段的缩略图像。它们也可以显示在外部视频输出中。您只需移动光标到片段的缩略图像，然后按播放键就可以检查片段的内容。场景选择您可以制作片段，并播放光盘片段列表中所选的片段，这些片段可以按照任意顺序排列。一个光盘最多可以储存 99 个片段列表。片段列表使制作人员可以在现场进行离线编辑，便于以后用于各种非线性编辑系统（XPRI 1) 等）。 1) XPRI 是 Sony Corporation 的商标。在恶劣的操作环境下具备高可靠性此摄像机具有与磁带式摄像机相同的防振和防尘特性，您可以将它作为一个普通设备来使用。 1-1-4 输入和输出音频输入和输出的范围标准配置是提供一个带有外部电源的超心型单声道麦克风。通过改变此接口（更换维修组件）您可以安装立体声麦克风。在此设备内您可以安装可选的插入式 WRR-855A/ 855B UHF 合成调谐器。在此摄像机背面面板上的两个 AUDIO IN 接口（XLR 型， 3 芯）可以切换为线路输入、麦克风输入，或者是 +48V 外部电源，也可以切换为 AES/ EBU 数字音频输入（最多 24 位）。 1-1 特点 7

第 1 章简介在将音频电缆连接到背面面板的两个 AUDIO IN 接口（XLR 型， 3 芯）时，摄像机的自动检测功能将启动录制操作，录制来自这两个接口的通道 1 和通道 2 的音频输入。 AUDIO OUT 接口（XLR 型， 5 芯）提供两个通道可指定的即时操作开关通过菜单操作可以对侧面板和手柄顶部的两个开关指定任意功能。而且可以将 TURBO GAIN 键用作可指定开关。报警功能如果在光盘驱动器上检测到故障，或者当光盘容量或电池电量不足时，摄像机会通过警告指示灯和声音报警来通知用户。 EBU 颜色棒和 1 kHz 参考信号输出调节颜色显示器或者外部音频设备非常简单。还提供了 SNG 1) 上行传输的颜色棒。 1) SNG：卫星新闻采集寻像器高度调节除了前后和左右方向的调节外，还可以在垂直方向上对寻像器进行调节（执行两个步骤）。的音频输出。 (i.LINK) 接口此设备的 i.LINK 接口允许输入和输出 DV 信息流（AV/C （音频/视频控制）模式）。 DV 信息流可以从此设备输出并录制到标准的 DV 设备中。 1) 来自外部 DV 设备（录像机、非线性编辑器等）的输出按照相同方式输入到此设备并录制到 Professional Discs 上。 2) 还可以连接符合 DV 的非线性编辑器。 1) 当此设备设置为 IMX 录制模式时，还可以输出 DV 信息流。音频数据按照此设备的规格转换后被录制。 2) 只有当此设备设置为 DVCAM 录制模式时才可以。远程控制接口通过连接可选的 RM-B150/B750 或者类似的远程控制单元，您可以从外部控制设备的拍摄。功能扩展接口安装可选的 CBK-SD01 SDI 输出板可以从 VIDEO OUT 接口输出 SDI 信号。通过安装可选的 CBK-SC01 模拟复合输入板，可以将输入到 GENLOCK 接口的复合视频信号录制到此设备上。 1-1-5 其它功能可用性设计与以前的机型相比，此款摄像机的背面控制面板接口周围有更大的空间，从而更易于进行接电缆和开关操作。肩托从前向后的调整距离加大了，便于您在使用此设备时保持平衡。 2.5 英寸彩色 LCD 屏幕摄像机的侧面有一个 LCD 屏幕，可以交替显示以下影像和数据。状态信息，包括音频电平表和时间码 Professional Disc 上录制的视频缩略图播放 Professional Disc 上录制的视频图像摄像机图像单色 LCD 屏幕即使此设备的电源关闭后，在单色 LCD 上会显示时间码、剩余的光盘容量、电池电量和其它状态信息。（这需要安装一块电池，或者连接直流电源。） 8 1-1 特点
