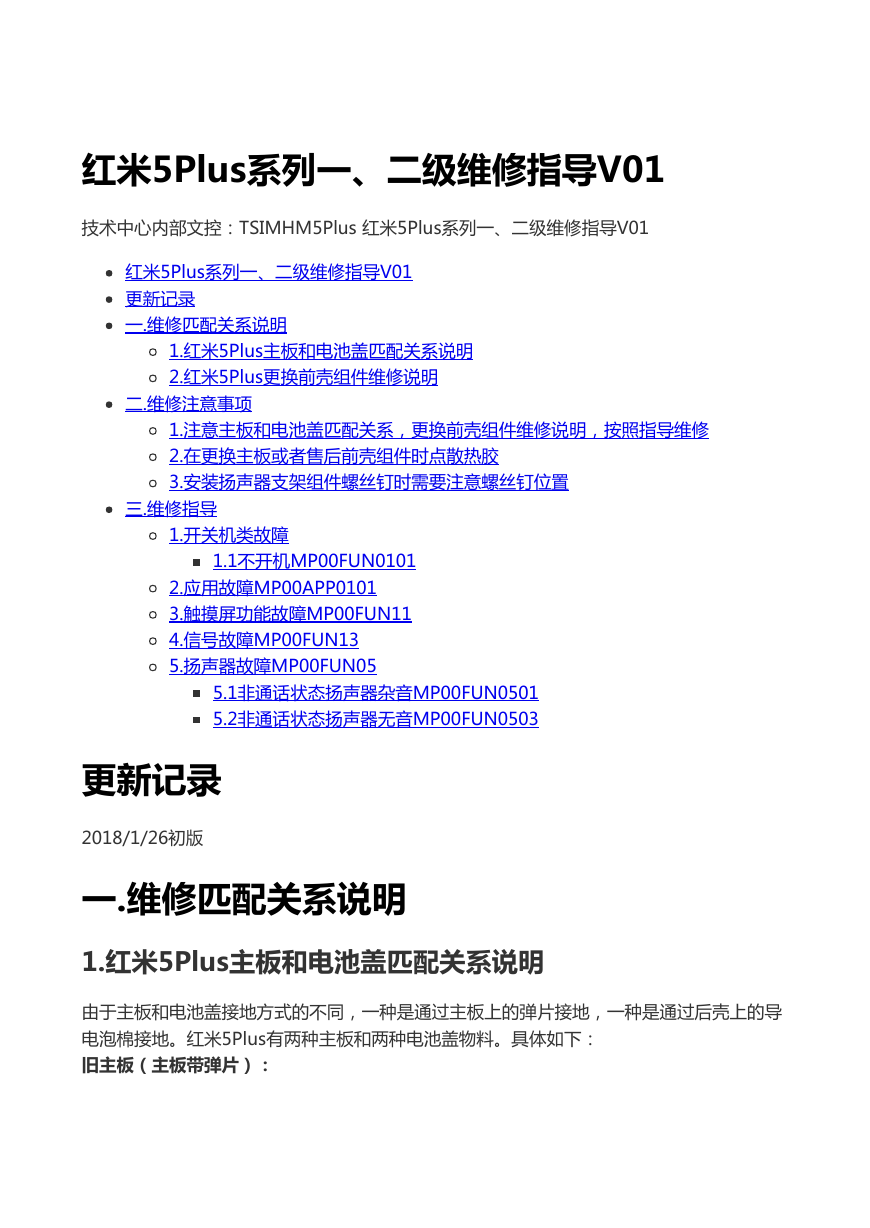

    红米5Plus系列一、二级维修指导V01 技术中心内部文控：TSIMHM5Plus 红米5Plus系列一、二级维修指导V01 红米5Plus系列一、二级维修指导V01 更新记录 一.维修匹配关系说明 1.红米5Plus主板和电池盖匹配关系说明 2.红米5Plus更换前壳组件维修说明 二.维修注意事项 1.注意主板和电池盖匹配关系，更换前壳组件维修说明，按照指导维修 2.在更换主板或者售后前壳组件时点散热胶 3.安装扬声器支架组件螺丝钉时需要注意螺丝钉位置 三.维修指导 1.开关机类故障 1.1不开机MP00FUN0101 2.应用故障MP00APP0101 3.触摸屏功能故障MP00FUN11 4.信号故障MP00FUN13 5.扬声器故障MP00FUN05 5.1非通话状态扬声器杂音MP00FUN0501 5.2非通话状态扬声器无音MP00FUN0503 更新记录 2018/1/26初版 一.维修匹配关系说明 1.红米5Plus主板和电池盖匹配关系说明 由于主板和电池盖接地方式的不同，一种是通过主板上的弹片接地，一种是通过后壳上的导 电泡棉接地。红米5Plus有两种主板和两种电池盖物料。具体如下： 旧主板（主板带弹片）：

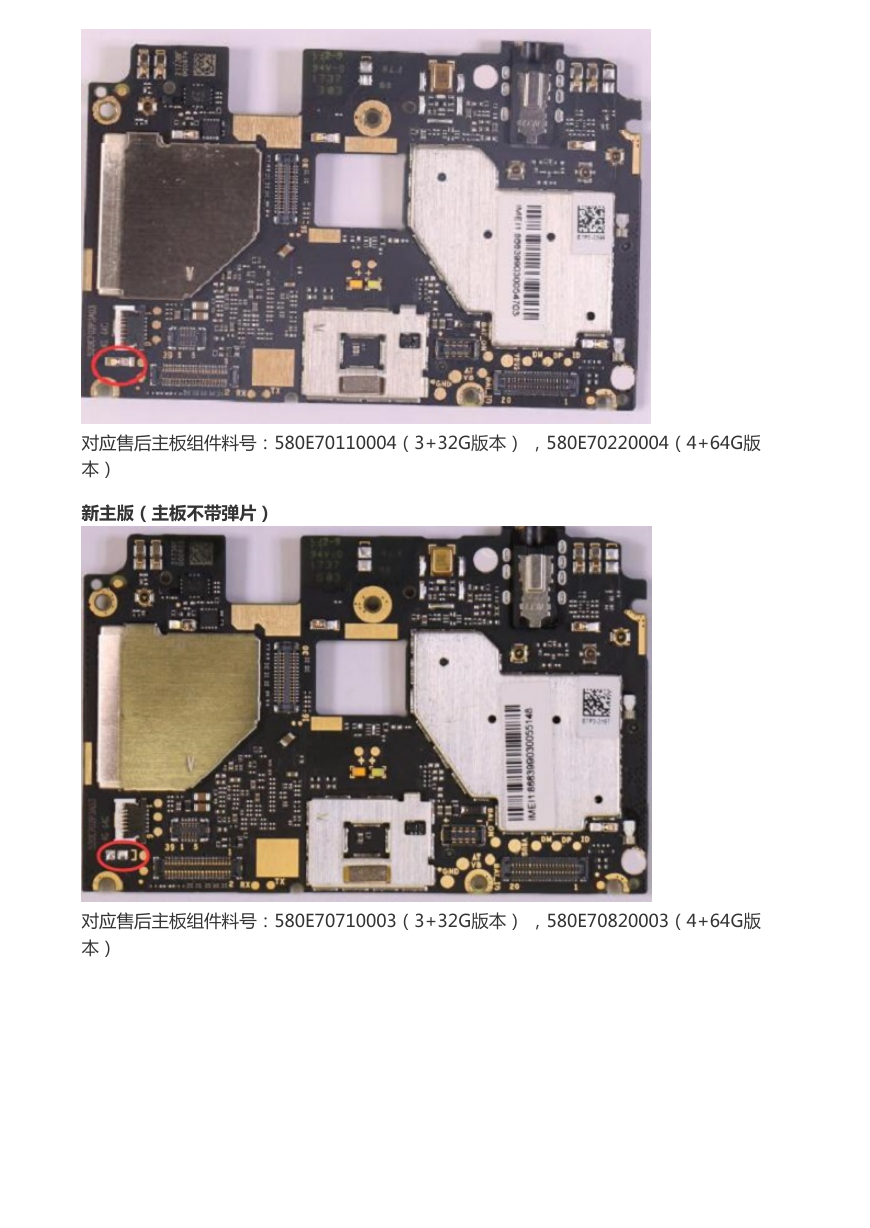

    对应售后主板组件料号：580E70110004（3+32G版本） ，580E70220004（4+64G版 本） 新主版（主板不带弹片） 对应售后主板组件料号：580E70710003（3+32G版本） ，580E70820003（4+64G版 本）

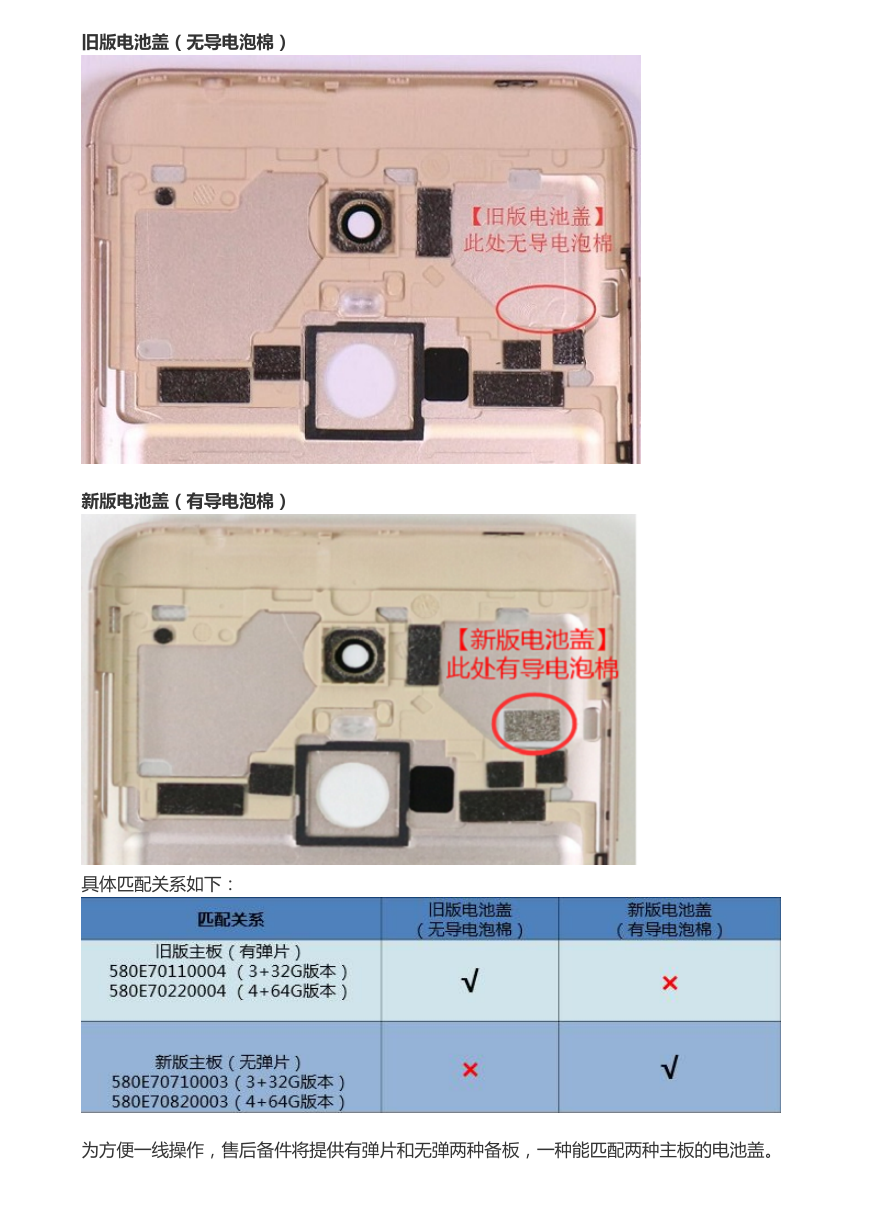

    旧版电池盖（无导电泡棉） 新版电池盖（有导电泡棉） 具体匹配关系如下： 为方便一线操作，售后备件将提供有弹片和无弹两种备板，一种能匹配两种主板的电池盖。

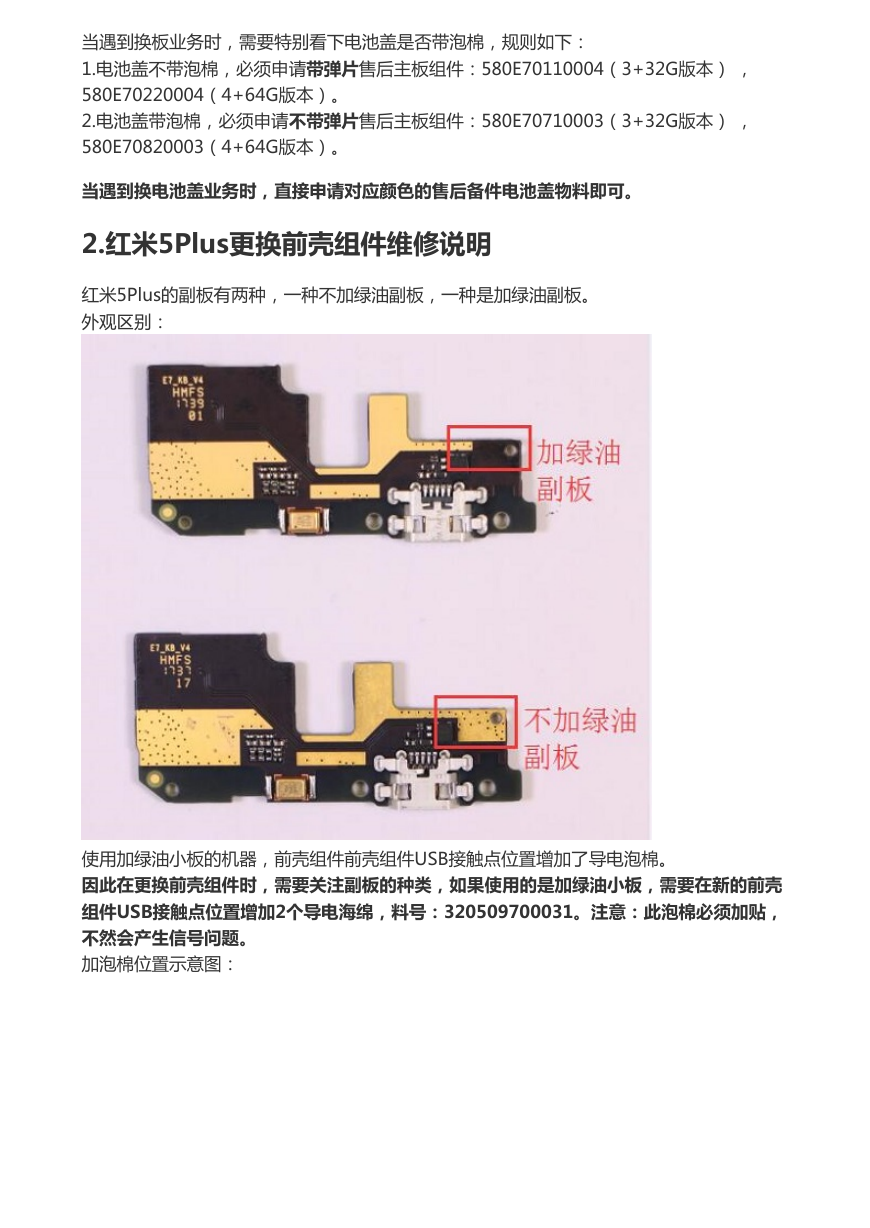

    当遇到换板业务时，需要特别看下电池盖是否带泡棉，规则如下： 1.电池盖不带泡棉，必须申请带弹片售后主板组件：580E70110004（3+32G版本） ， 580E70220004（4+64G版本）。 2.电池盖带泡棉，必须申请不带弹片售后主板组件：580E70710003（3+32G版本） ， 580E70820003（4+64G版本）。 当遇到换电池盖业务时，直接申请对应颜色的售后备件电池盖物料即可。 2.红米5Plus更换前壳组件维修说明 红米5Plus的副板有两种，一种不加绿油副板，一种是加绿油副板。 外观区别： 使用加绿油小板的机器，前壳组件前壳组件USB接触点位置增加了导电泡棉。 因此在更换前壳组件时，需要关注副板的种类，如果使用的是加绿油小板，需要在新的前壳 组件USB接触点位置增加2个导电海绵，料号：320509700031。注意：此泡棉必须加贴， 不然会产生信号问题。 加泡棉位置示意图：

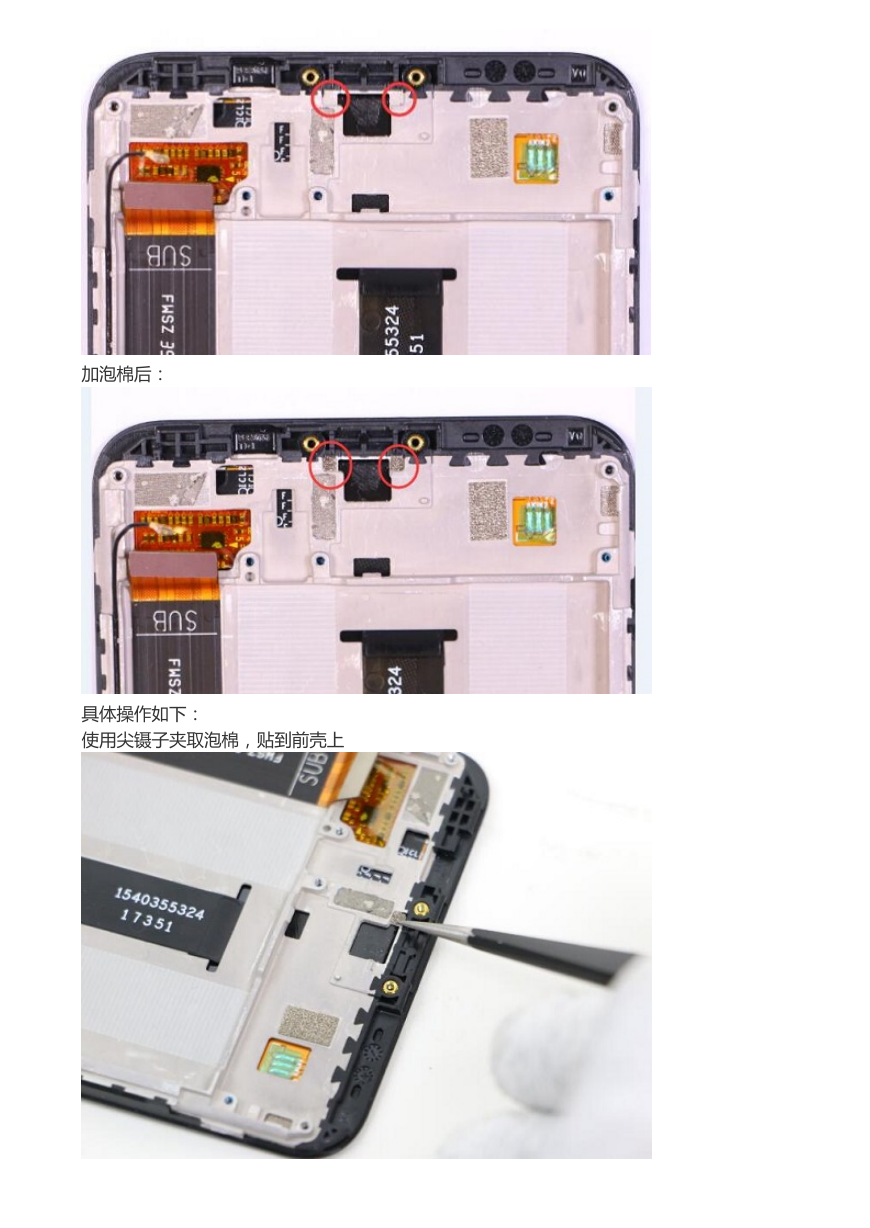

    加泡棉后： 具体操作如下： 使用尖镊子夹取泡棉，贴到前壳上

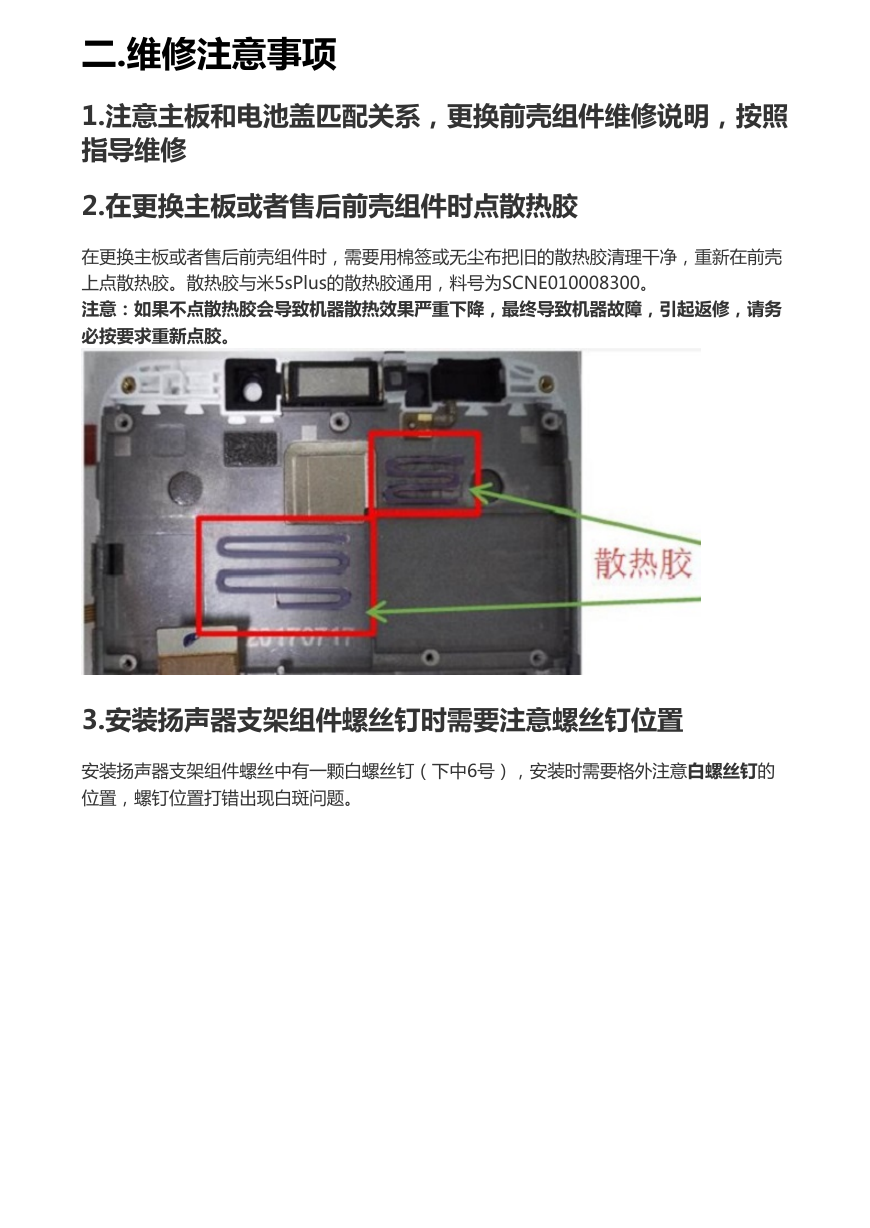

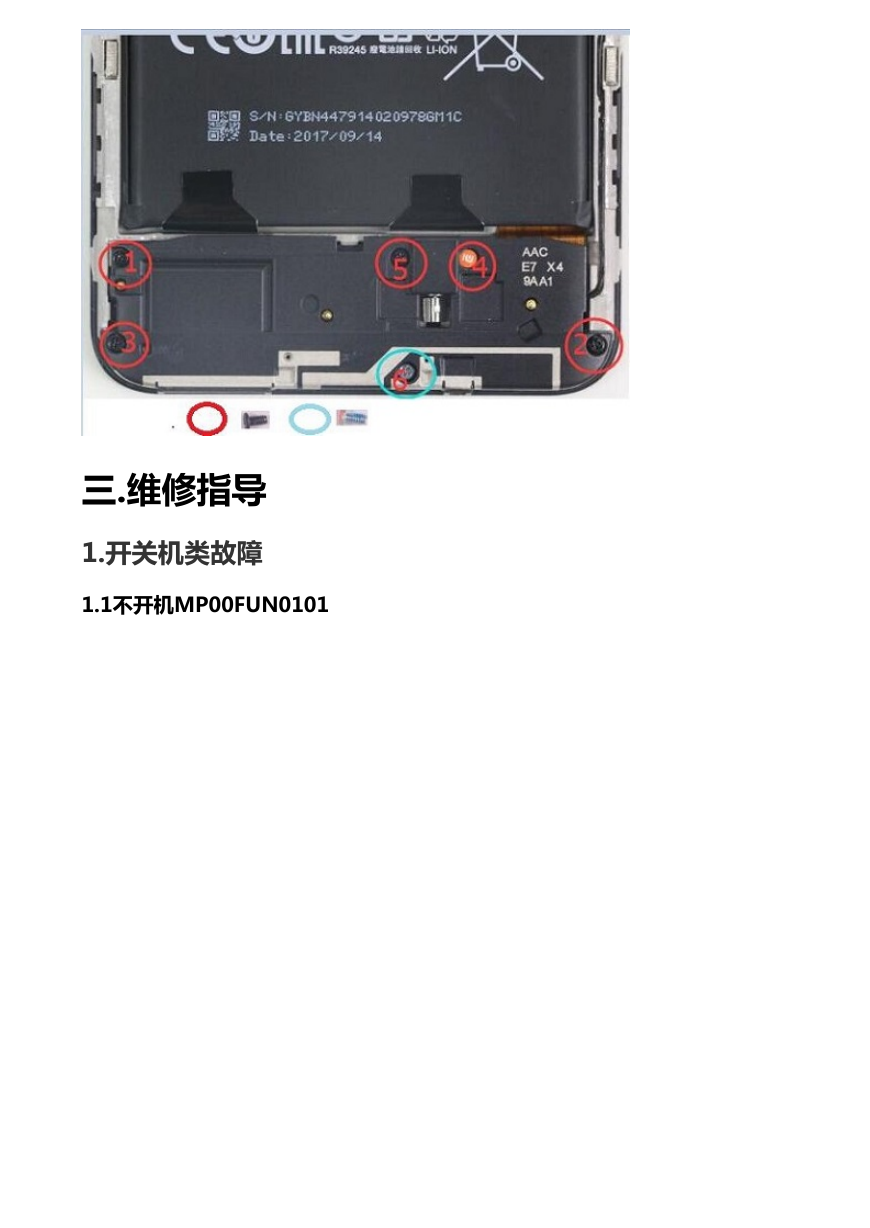

    二.维修注意事项 1.注意主板和电池盖匹配关系，更换前壳组件维修说明，按照 指导维修 2.在更换主板或者售后前壳组件时点散热胶 在更换主板或者售后前壳组件时，需要用棉签或无尘布把旧的散热胶清理干净，重新在前壳 上点散热胶。散热胶与米5sPlus的散热胶通用，料号为SCNE010008300。 注意：如果不点散热胶会导致机器散热效果严重下降，最终导致机器故障，引起返修，请务 必按要求重新点胶。 3.安装扬声器支架组件螺丝钉时需要注意螺丝钉位置 安装扬声器支架组件螺丝中有一颗白螺丝钉（下中6号），安装时需要格外注意白螺丝钉的 位置，螺钉位置打错出现白斑问题。

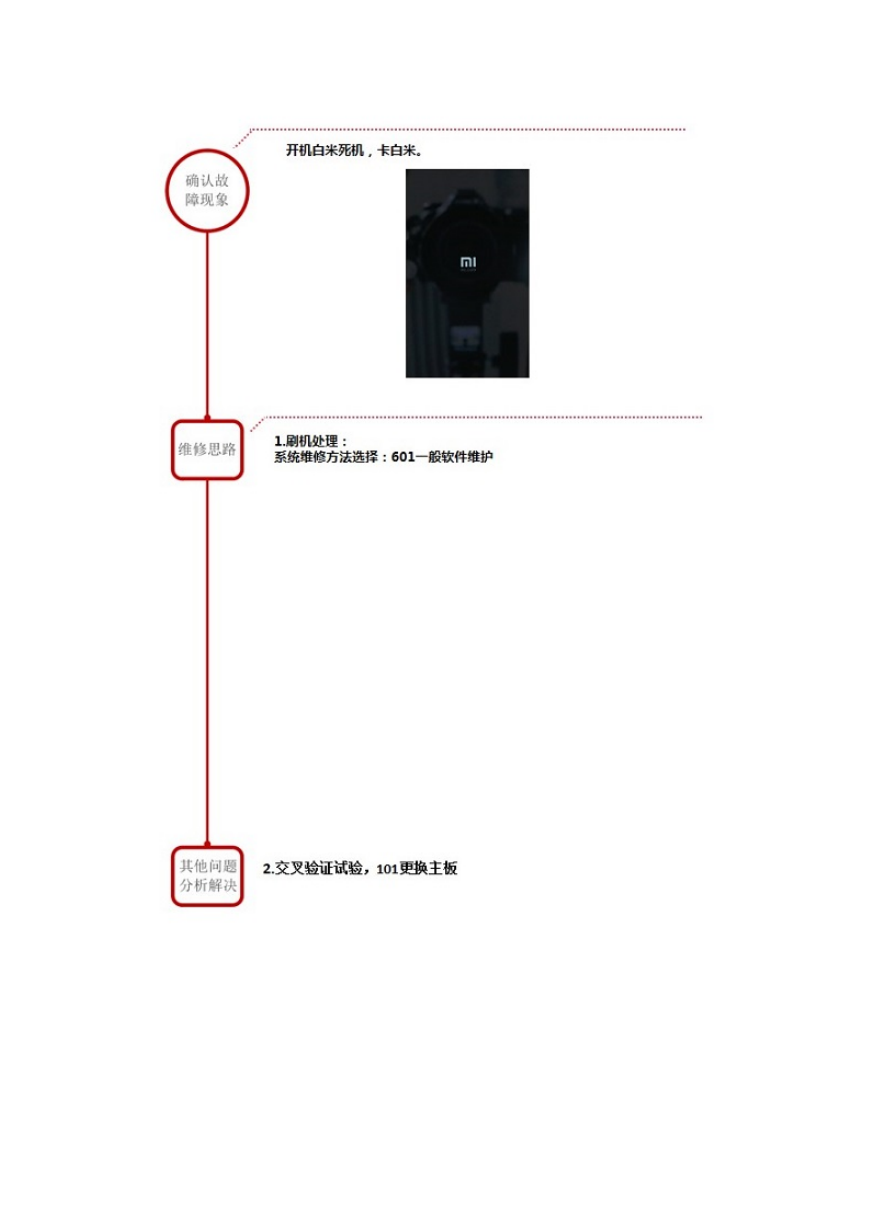

    三.维修指导 1.开关机类故障 1.1不开机MP00FUN0101
