    GA-H61M-DS2 使用手册 Rev. 1201
    M o t h e r b o a r d - - G A H 6 1 M D S 2 S e p t . 1 6 , 2 0 1 1 S e p t . 1 6 , 2 0 1 1 M o t h e r b o a r d - G A H 6 1 M D S 2 -
    版权 © 2011年，技嘉科技股份有限公司，版权所有。 本使用手册所提及的商标与名称，均属其合法注册的公司所有。 责任声明 本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。 本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。 本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。 未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版 本使用手册内容。  为了协助您使用技嘉主板，请仔细阅读【使用手册】。  产品相关信息，请至网站查询：http://www.gigabyte.cn/ 产品版本辨识 您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字，例 如标示「REV : 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动 程序或参考其他技术数据时，请注意产品版本的标示。 范例：

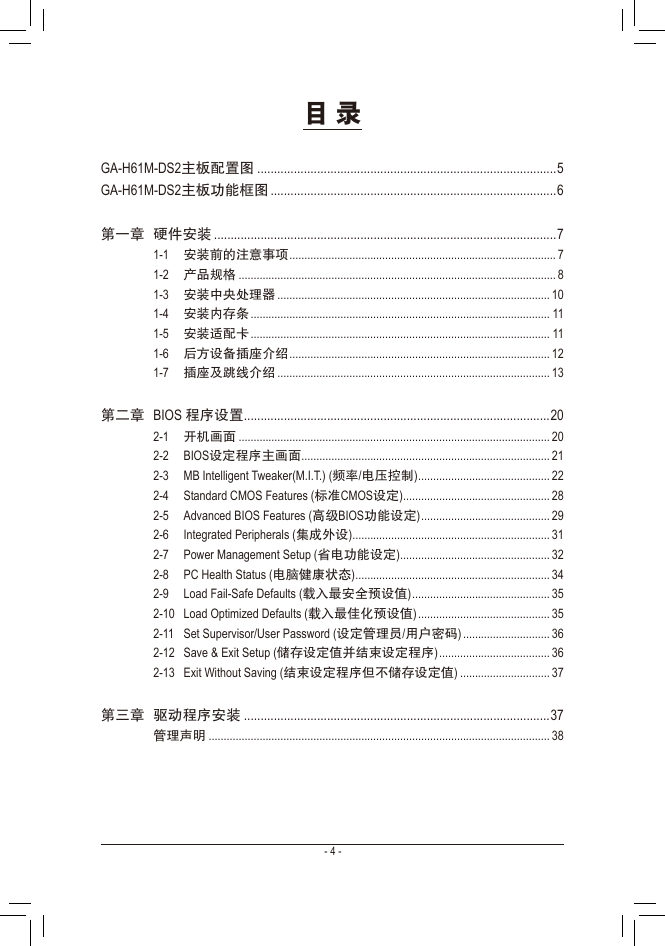

    目 录 GA-H61M-DS2主板配置图 ..........................................................................................5 GA-H61M-DS2主板功能框图 ......................................................................................6 第一章 硬件安装 .......................................................................................................7 1-1 安装前的注意事项 ......................................................................................... 7 1-2 产品规格 .......................................................................................................... 8 1-3 安装中央处理器 ........................................................................................... 10 1-4 安装内存条 .................................................................................................... 11 1-5 安装适配卡 .................................................................................................... 11 1-6 后方设备插座介绍 ....................................................................................... 12 1-7 插座及跳线介绍 ........................................................................................... 13 第二章 BIOS 程序设置 ............................................................................................20 2-1 开机画面 ........................................................................................................ 20 2-2 BIOS设定程序主画面 ................................................................................... 21 2-3 MB Intelligent Tweaker(M.I.T.) (频率/电压控制) ............................................ 22 2-4 Standard CMOS Features (标准CMOS设定) ................................................. 28 2-5 Advanced BIOS Features (高级BIOS功能设定) ........................................... 29 2-6 Integrated Peripherals (集成外设) .................................................................. 31 2-7 Power Management Setup (省电功能设定) .................................................. 32 2-8 PC Health Status (电脑健康状态) ................................................................. 34 2-9 Load Fail-Safe Defaults (载入最安全预设值) .............................................. 35 2-10 Load Optimized Defaults (载入最佳化预设值) ............................................ 35 2-11 Set Supervisor/User Password (设定管理员/用户密码) ............................. 36 2-12 Save & Exit Setup (储存设定值并结束设定程序) ..................................... 36 2-13 Exit Without Saving (结束设定程序但不储存设定值) .............................. 37 第三章 驱动程序安装 ............................................................................................37 管理声明 .................................................................................................................. 38 - 4 -

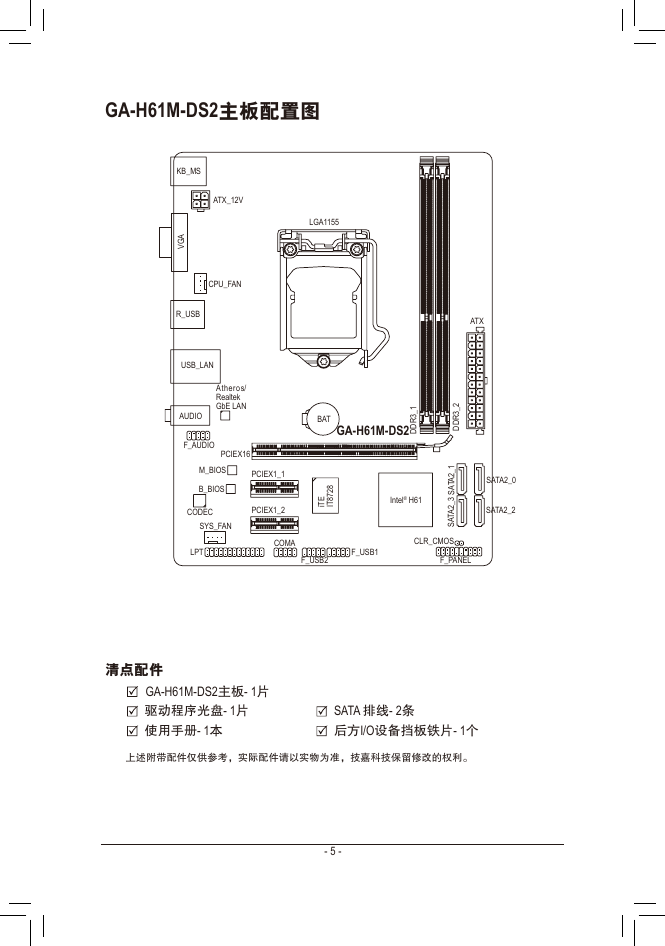

    GA-H61M-DS2主板配置图 KB_MS A G V R_USB ATX_12V CPU_FAN USB_LAN AUDIO Atheros/ Realtek GbE LAN F_AUDIO PCIEX16 M_BIOS B_BIOS CODEC SYS_FAN LPT LGA1155 BAT GA-H61M-DS2 1 _ 3 R D D PCIEX1_1 PCIEX1_2 8 2 7 8 T E T i I Intel® H61 ATX 2 _ 3 R D D 1 _ 2 A T A S 3 _ 2 A T A S SATA2_0 SATA2_2 COMA F_USB1 F_USB2 CLR_CMOS F_PANEL 清点配件 GA-H61M-DS2主板- 1片 驱动程序光盘- 1片 使用手册- 1本 SATA 排线- 2条 后方I/O设备挡板铁片- 1个 上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。 - 5 -

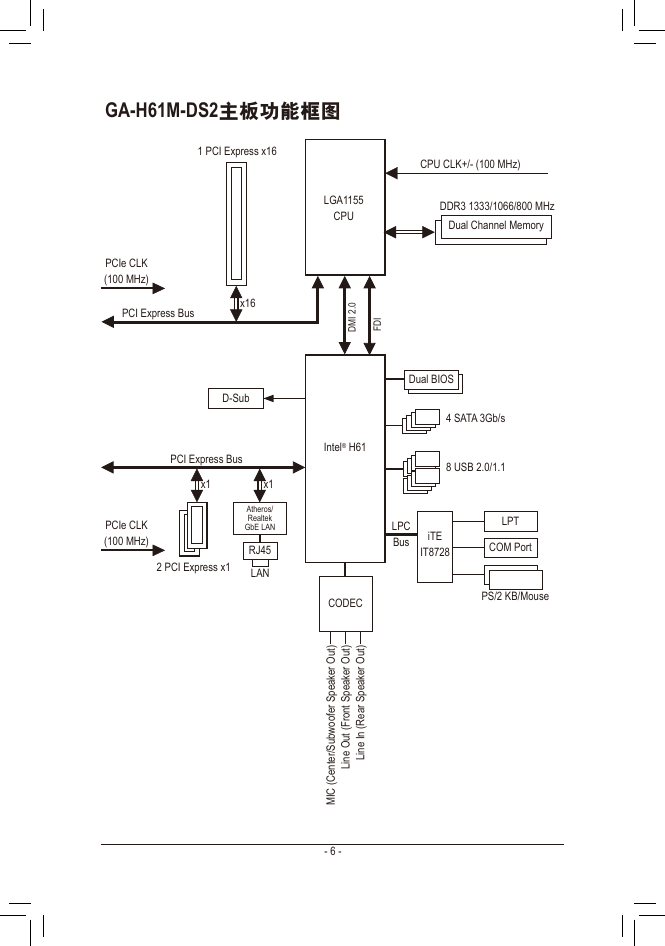

    GA-H61M-DS2主板功能框图 1 PCI Express x16 CPU CLK+/- (100 MHz) LGA1155 CPU DDR3 1333/1066/800 MHz Dual Channel Memory PCIe CLK (100 MHz) PCI Express Bus x16 . 0 2 I M D I D F D-Sub PCI Express Bus x1 PCIe CLK (100 MHz) 2 PCI Express x1 x1 Atheros/ Realtek GbE LAN RJ45 LAN Dual BIOS 4 SATA 3Gb/s 8 USB 2.0/1.1 Intel® H61 LPC Bus iTE IT8728 LPT COM Port CODEC PS/2 KB/Mouse ) t u O ) t u O ) t u O r e k a e p S r e k a e p S r e k a e p S r a e R ( n I e n L i t n o r F ( t u O e n L i r e f o o w b u S / r e t n e C ( I C M - 6 -
    第一章 硬件安装 1-1 安装前的注意事项 主板是由许多精密的集成电路及其他元件所构成，这些集成电路很容易因静电影 响而损坏。所以在安装前请先详细阅读此使用手册并做好下列准备： • 安装前请确认所使用的机箱尺寸与主板相符。 • 安装前请勿任意撕毁主板上的序列号及代理商保修贴纸等，否则会影响到产 品保修期限的认定标准。 • 要安装或移除主板以及其他硬件设备之前请务必先关闭电源，并且将电源线 自插座中拔除。 • 安装其他硬件设备至主板内的插座时，请确认接头和插座已紧密结合。 • 拿取主板时请尽量不要触碰金属接线部份以避免线路发生短路。 • 拿取主板、中央处理器(CPU)或内存条时，最好戴上防静电手环。若无防静电 手环，请确保双手干燥，并先碰触金属物以消除静电。 • 主板在未安装之前，请先置放在防静电垫或防静电袋内。 • 当您要拔除主板电源插座上的插头时，请确认电源供应器是关闭的。 • 在开启电源前请确定电源供应器的电压值是设定在所在区域的电压标准值。 • 在开启电源前请确定所有硬件设备的排线及电源线都已正确地连接。 • 请勿让螺丝接触到主板上的线路或零件，避免造成主板损坏或故障。 • 请确定没有遗留螺丝或金属制品在主板上或电脑机箱内。 • 请勿将电脑主机放置在不平稳处。 • 请勿将电脑主机放置在温度过高的环境中。 • 在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。 • 如果您对执行安装不熟悉，或使用本产品发生任何技术性问题时，请咨询专 业的技术人员。 - 7 -
    Š 支持LGA1155插槽处理器： Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 / Intel® Pentium®处理器 / Intel® Celeron®处理器 (请至技嘉网站查询有关支持的处理器列表) L3快速缓存取决于CPU Intel® H61 高速芯片组 2个1.5V DDR3 DIMM插槽，最高支持到16 GB * 由于Windows 32-bit操作系统的限制，若安装超过4 GB的实体内存时，实 际上显示的内存容量将少于4 GB。 Š Š Š (请至技嘉网站查询有关支持的内存条速度及列表) Š 支持双通道内存技术 Š 支持DDR3 1333/1066/800 MHz Š 支持non-ECC内存 Š 内建于有显示功能的处理器： Š 内建Realtek/VIA HD音频芯片 Š 支持High Definition Audio Š 支持2/4/5.1/7.1声道 1个D-Sub插座 - * 若要启动7.1声道音频输出，必须使用HD (High Definition，高保真)音频模 块的前方面板音频输入接出，并通过音频软件选择多声道音频功能。 Š 内建1个Atheros/Realtek GbE LAN芯片(10/100/1000 Mbit) Š Š 1个PCI Express x16插槽，支持x16运行规格 2个PCI Express x1插槽 (所有PCI Express插槽皆支持PCI Express 2.0) 4个SATA 3Gb/s插座，可连接4个SATA 3Gb/s设备 最多支持8个USB 2.0/1.1连接端口(4个在后方面板，4个需经由排 线从主板内USB插座接出) 存储设备介面 Š 内建于芯片组： - Š 内建于芯片组： - USB 内接插座 1-2 产品规格 中央处理器 (CPU) 芯片组 内存 显示功能 音频 网络 扩展槽 Š Š Š Š Š Š Š Š Š Š Š 1个24-pin ATX主电源插座 1个4-pin ATX 12V电源插座 4个SATA 3Gb/s插座 1个CPU风扇插座 1个系统风扇插座 1个前端控制面板插座 1个前端音频插座 2个USB 2.0/1.1插座 1个并行端口插座 1个串行端口插座 1个清除CMOS数据功能接脚 - 8 -
