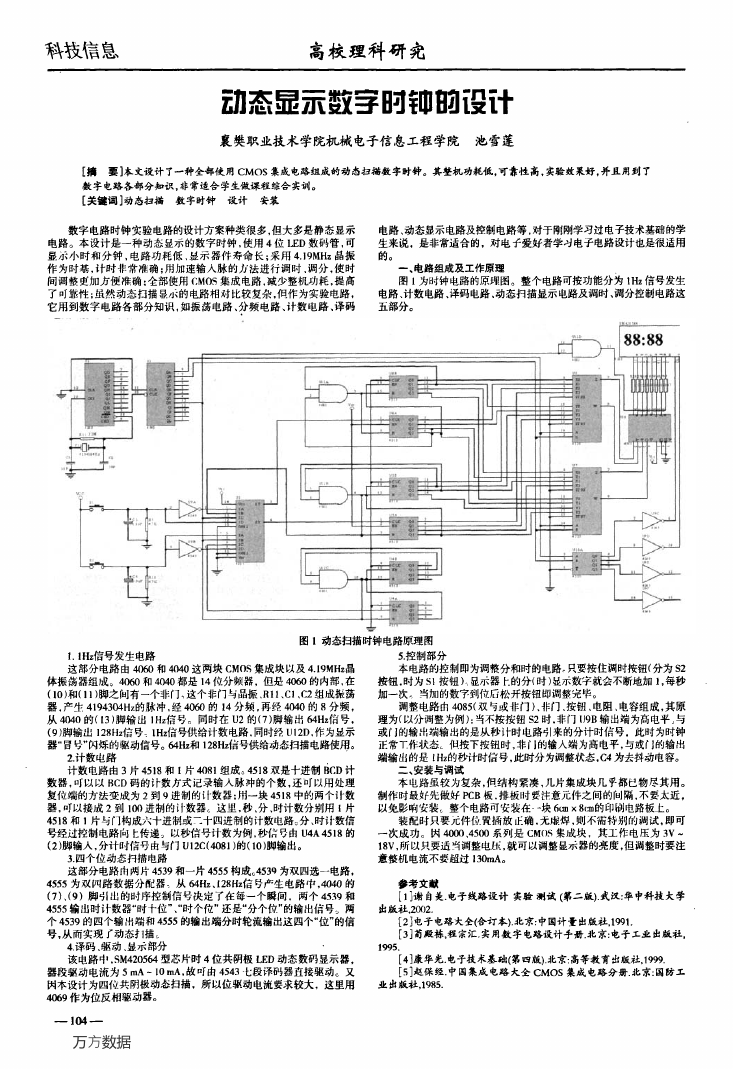

科技信息 高校理科研究 动态显示数字时钟昀设计 襄樊职业技术学院机械电子信息工程学院 池雪莲 [摘要】本文设计了一种全部使用CMOS集成电路组成的动态扫描数字时钟。其整机功耗低,可靠性高,实验效果好,并且用到了 数字电路各部分知识,非常适合学生做课程综合实训。 [关键词】动态扫描数字时钟设计安装 数字电路时钟实验电路的设计方案种类很多,但大多是静态显示 电路。本设计是一种动态显示的数字时钟,使用4位LED数码管,可 显示小时和分钟,电路功耗低、显示器件寿命长;采用4.19MHz晶振 作为时基,计时非常准确;用加速输入脉的方法进行调时.调分,使时 间调整更加方便准确;全部使用CMOS集成电路,减少整机助耗.提高 了口I靠性;虽然动态扫描显爪的电路相对比较复杂。但作为实验电路, 它用到数字电路各部分知识,如振荡电路、分频电路、计数电路、译码 电路、动态显示电路及控制电路等,对于刚刚学习过电子技术基础的学 生来说。是非常适合的,对电子爱好者学习电子电路设计也是很适用 的。 一、电路组成及工作原理 图1为时钟电路的原理图。整个电路可按功能分为1Hz信号发生 电路、计数电路、译码电路、动态扫描显示电路及调时、调分控制电路这 五部分。 图1动态扫描时钟电路原理图 1.IHz信号发生电路 这部分电路由4060和4040这两块cMOS集成块以及4.19MHz晶 体振荡器组成。4060和4040都是14位分频器,但是4060的内部,在 (1 o)和(11)脚之问有一个非门,这个tEf-I与品振、R1l、cl、c2组成振荡 器,产生4194304Hz的脉冲,经4060的14分频,再经4040的8分频, 从4040的(13)脚输出1Hz信号。同时在u2的(7)脚输出64Hz信号, (9)脚输出128Hz信号:IHz信号供给计数电路。同时经IJl2D.作为显示 器“冒号”闪烁的驱动信号。64}Iz和128Hzl"吉"号供给动态扫描电路使用。 2.计数电路 计数电路由3片4518和l片408l组成。4518双是十进制BCD计 数器,町以以BCD码的计数方式记录输入脉冲的个数,还口f以用处理 复位端的方法变成为2到9进制的计数器;用一块4518中的两个计数 器,町以接成2到100进制的计数器。这里,秒、分、时计数分别用I片 4518和1片与门构成六十进制或一十四进制的计数电路。分、时计数信 号经过控制电路向E传递。以秒信号计数为例,秒信号由U4A4518的 (2)脚输入,分计时信号由与门U12C(4081)的(10)脚输出。 3.四个位动态扫描电路 这部分电路由两片4539和一片4555构成。4530为双四选一电路。 4555为双阳路数据分配器二从“Hz、128Hz信号产生电路中,4040的 (7)、(9)脚引出的时序控制信号决定了在每一个瞬间,两个4539和 4555输出时计数器“时十位”、“时个位”还是“分个位”的输出信号。两 个4539的四个输出端和4555的输出端分时轮流输出这四个“位”的信 号,从而实现r动态于1描。 4.译码、驱动、显示郎分 该电路中,SM420564型芯片时4位共阴极LED动态数码显示器, 器段驱动电流为5 mA~10 mA,故町由4543七段译码器直接驱动。又 因本设计为四化共阴极动态扫描.所以位驱动电流要求较大,这里用 4069作为位反相驱动器。 一104— 万方数据 5.控制部分 本电路的控制即为调整分和时的电路,只要按住调时按钮(分为s2 按钮,时为sl按钮)i显示器卜.的分(时)显示数字就会不断地加l,每秒 加一次。当加的数字到位后松开按钮即调整完毕。 调整电路由4085(双与或非f-1)、-IE-f-I、按钮、电阻、电容组成,其原 理为(以分调整为例):当不按按钮s2时,jF4-J U9B输出端为高电平。与 或¨的输出端输出的是从秒计时电路引来的分计时信号.此时为时钟 正常T作状态。但按下按钮时,非f J的输入端为高电平,与或fj的输出 端输出的是iHz的秒计时信号,此时分为调整状态,c4为去抖动电容。 二、安装与调试 本电路虽较为复杂,但结构紧凑,几片集成块几乎都已物尽其用。 制作时最好先做好PCB板.排板时要注意元件之间的fu】隔,不要太近, 以免影响安装。整个电路可安装在一一块6锄×8m的印刷电路板上。 装配时只要元件位置捕放IF确。无虚焊,则不需特别的调试,即可 一次成功。肉4000、4500系列是CMOS集成块,其工作电压为3V一 18V,所以只要适当调整电压,就可以调整显示器的亮度,但调整时要注 意整机电流不要超过130mA。 参考文献 [1]谢自美.电子线路设计实验测试(第二版).武汉:华中科技大学 出版社。2002. [2],E--l-电路大全(A订本).北京:中国计量出版社,1991. [3]荀殿栋,程宗汇.实用数字电路设计手册.北京:电子工业出版社, 1995 [4]康华光.电子技术基础(第四版).北京:高等教育出版社,1999. [5]赵保经.中国集成电路大全CMOS集成电路分册.北京:国W'r- 业出版社.1985.

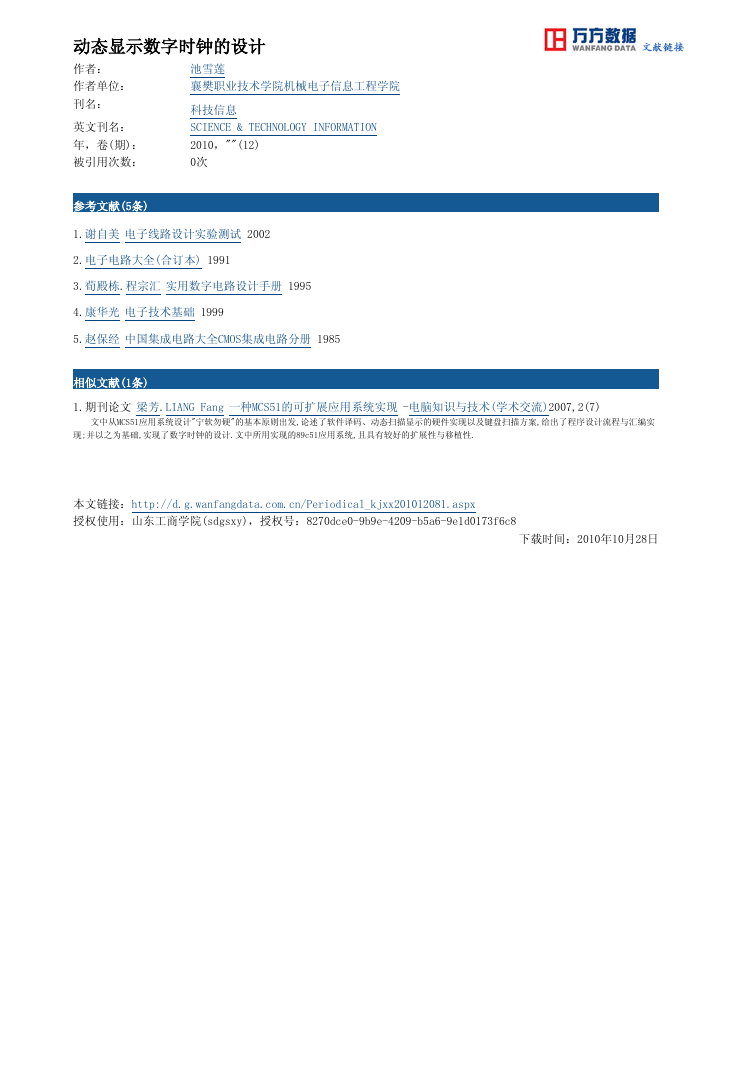

动态显示数字时钟的设计 作者: 池雪莲 作者单位: 刊名: 襄樊职业技术学院机械电子信息工程学院 科技信息 英文刊名: SCIENCE & TECHNOLOGY INFORMATION 年,卷(期): 2010,""(12) 0次 被引用次数: 参考文献(5条) 1.谢自美 电子线路设计实验测试 2002 2.电子电路大全(合订本) 1991 3.荀殿栋.程宗汇 实用数字电路设计手册 1995 4.康华光 电子技术基础 1999 5.赵保经 中国集成电路大全CMOS集成电路分册 1985 相似文献(1条) 1.期刊论文 梁芳.LIANG Fang 一种MCS51的可扩展应用系统实现 -电脑知识与技术(学术交流)2007,2(7) 文中从MCS51应用系统设计"宁软勿硬"的基本原则出发,论述了软件译码、动态扫描显示的硬件实现以及键盘扫描方案,给出了程序设计流程与汇编实 现;并以之为基础,实现了数字时钟的设计.文中所用实现的89c51应用系统,且具有较好的扩展性与移植性. 本文链接:http://d.g.wanfangdata.com.cn/Periodical_kjxx201012081.aspx 授权使用:山东工商学院(sdgsxy),授权号:8270dce0-9b9e-4209-b5a6-9e1d0173f6c8 下载时间:2010年10月28日
