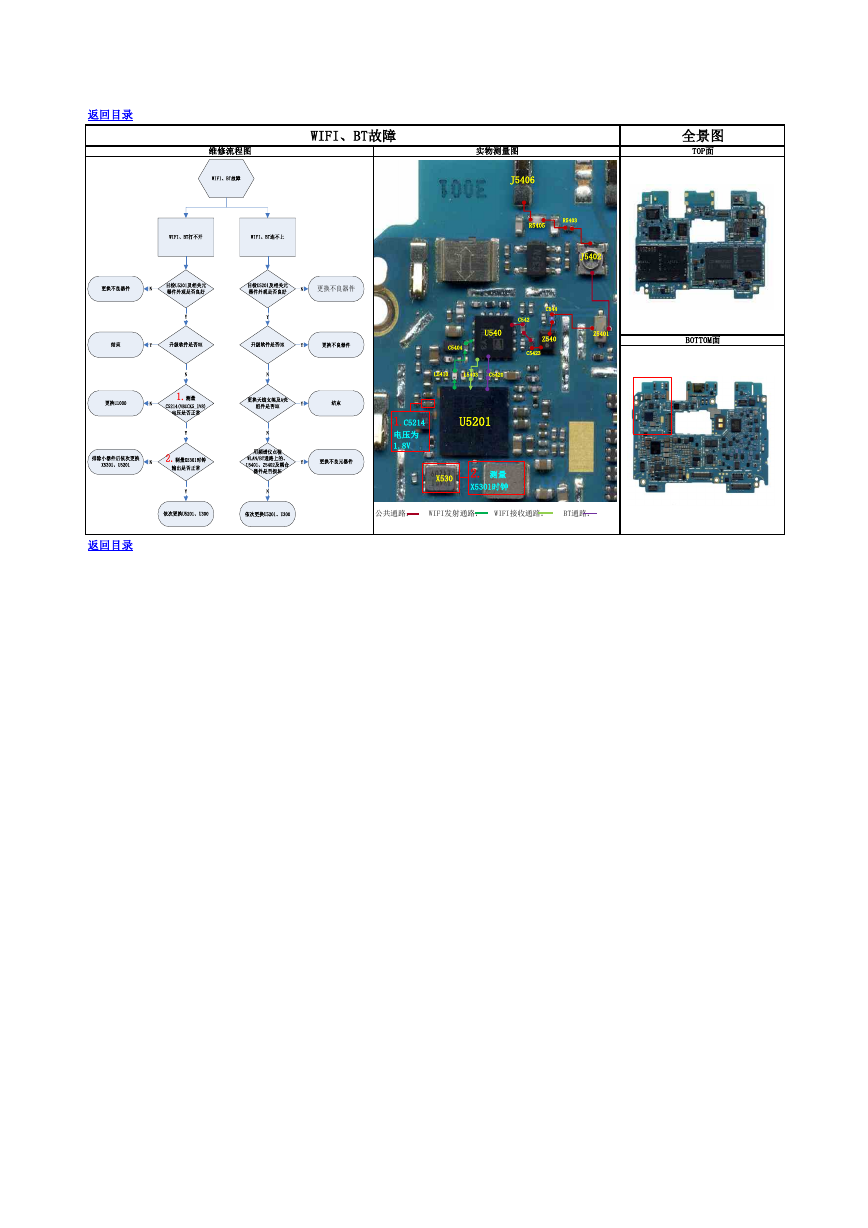

返回目录 维修流程图 WIFI、BT故障 全景图 TOP面 实物测量图 J5406 R5405 R5403 J5402 C542 U540 C544 Z540 C5404 C5423 L5410 L5403 C5420 Z5401 BOTTOM面 1.C5214 电压为 1.8V U5201 X530 2. 测量 X5301时钟 公共通路： WIFI发射通路： WIFI接收通路： BT通路： 返回目录 WIFI、BT故障目检U5201及相关元器件外观是否良好WIFI、BT打不开WIFI、BT连不上目检U5201及相关元器件外观是否良好升级软件是否OK升级软件是否OK1.测量C5214(VBUCK5_1V8)电压是否正常更换天线支架及A壳组件是否OK2.测量X5301时钟输出是否正常用频谱仪点检WLAN/BT通路上的、U5401、Z5402及耦合器件是否损坏更换不良器件结束更换U1000排除小器件后依次更换X5301、U5201依次更换U5201、U300依次更换U5201、U300更换不良器件更换不良器件结束更换不良元器件YYNNYNYNNNYYYYNN
