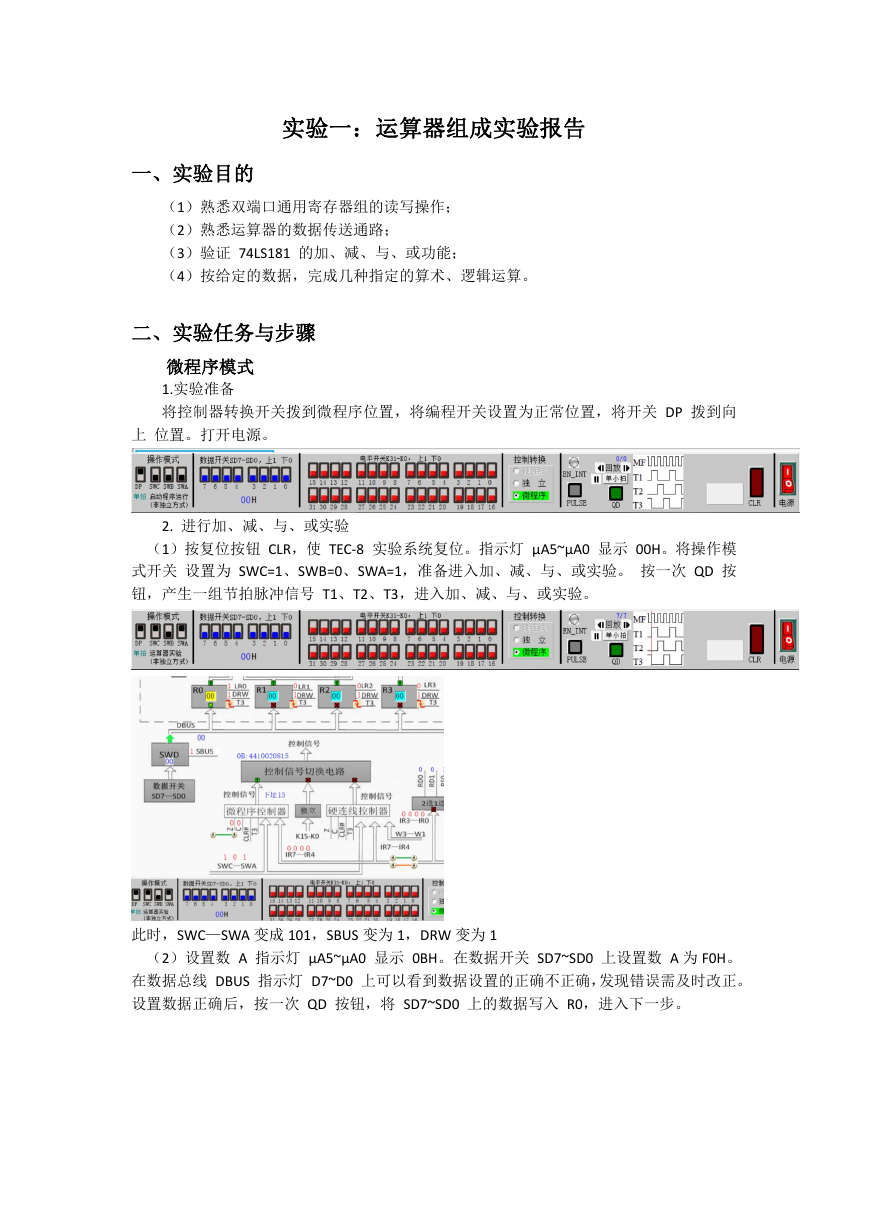

    实验一：运算器组成实验报告 一、实验目的 （1）熟悉双端口通用寄存器组的读写操作； （2）熟悉运算器的数据传送通路； （3）验证 74LS181 的加、减、与、或功能； （4）按给定的数据，完成几种指定的算术、逻辑运算。 二、实验任务与步骤 微程序模式 1.实验准备 将控制器转换开关拨到微程序位置，将编程开关设置为正常位置，将开关 DP 拨到向 上 位置。打开电源。 2. 进行加、减、与、或实验 （1）按复位按钮 CLR，使 TEC-8 实验系统复位。指示灯 µA5~µA0 显示 00H。将操作模 式开关 设置为 SWC=1、SWB=0、SWA=1，准备进入加、减、与、或实验。 按一次 QD 按 钮，产生一组节拍脉冲信号 T1、T2、T3，进入加、减、与、或实验。 此时，SWC—SWA 变成 101，SBUS 变为 1，DRW 变为 1 （2）设置数 A 指示灯 µA5~µA0 显示 0BH。在数据开关 SD7~SD0 上设置数 A 为 F0H。 在数据总线 DBUS 指示灯 D7~D0 上可以看到数据设置的正确不正确，发现错误需及时改正。 设置数据正确后，按一次 QD 按钮，将 SD7~SD0 上的数据写入 R0，进入下一步。

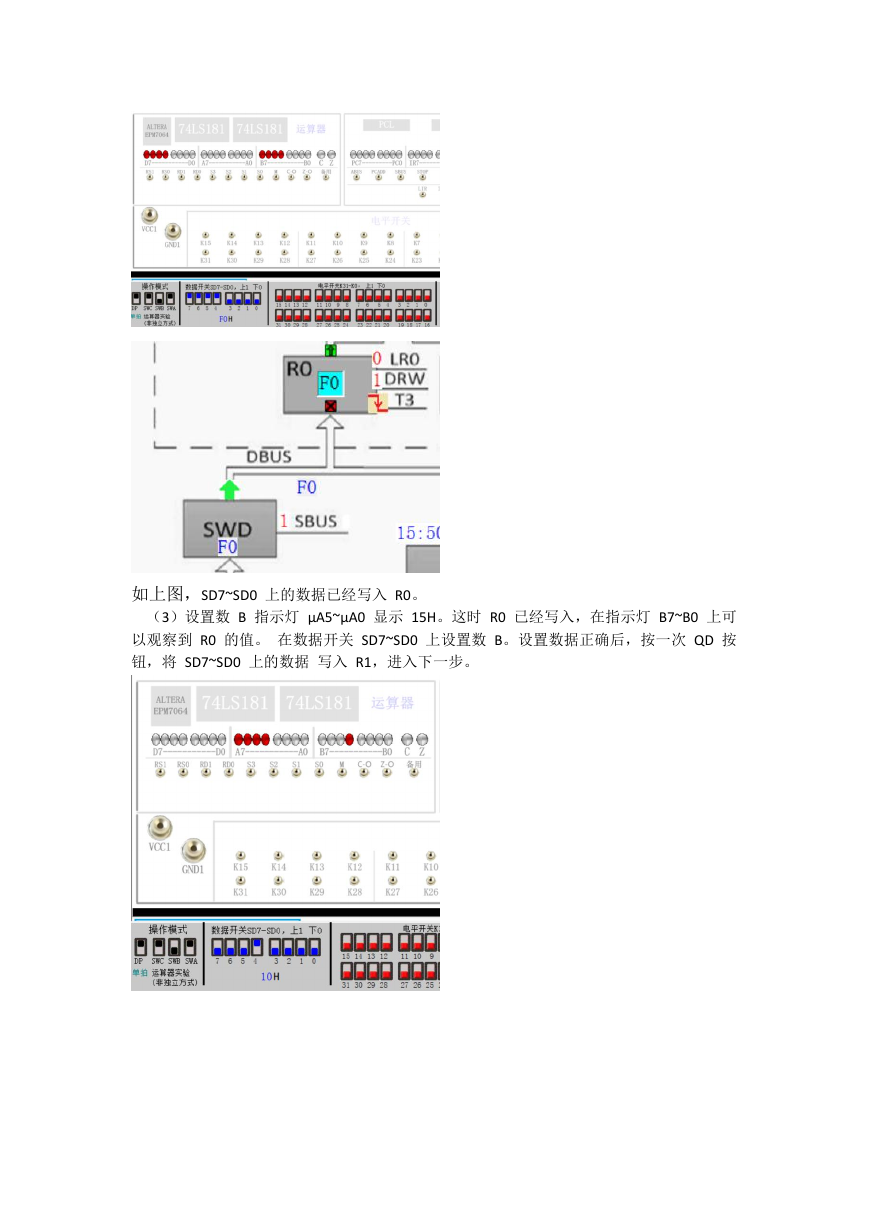

    如上图，SD7~SD0 上的数据已经写入 R0。 （3）设置数 B 指示灯 µA5~µA0 显示 15H。这时 R0 已经写入，在指示灯 B7~B0 上可 以观察到 R0 的值。 在数据开关 SD7~SD0 上设置数 B。设置数据正确后，按一次 QD 按 钮，将 SD7~SD0 上的数据 写入 R1，进入下一步。

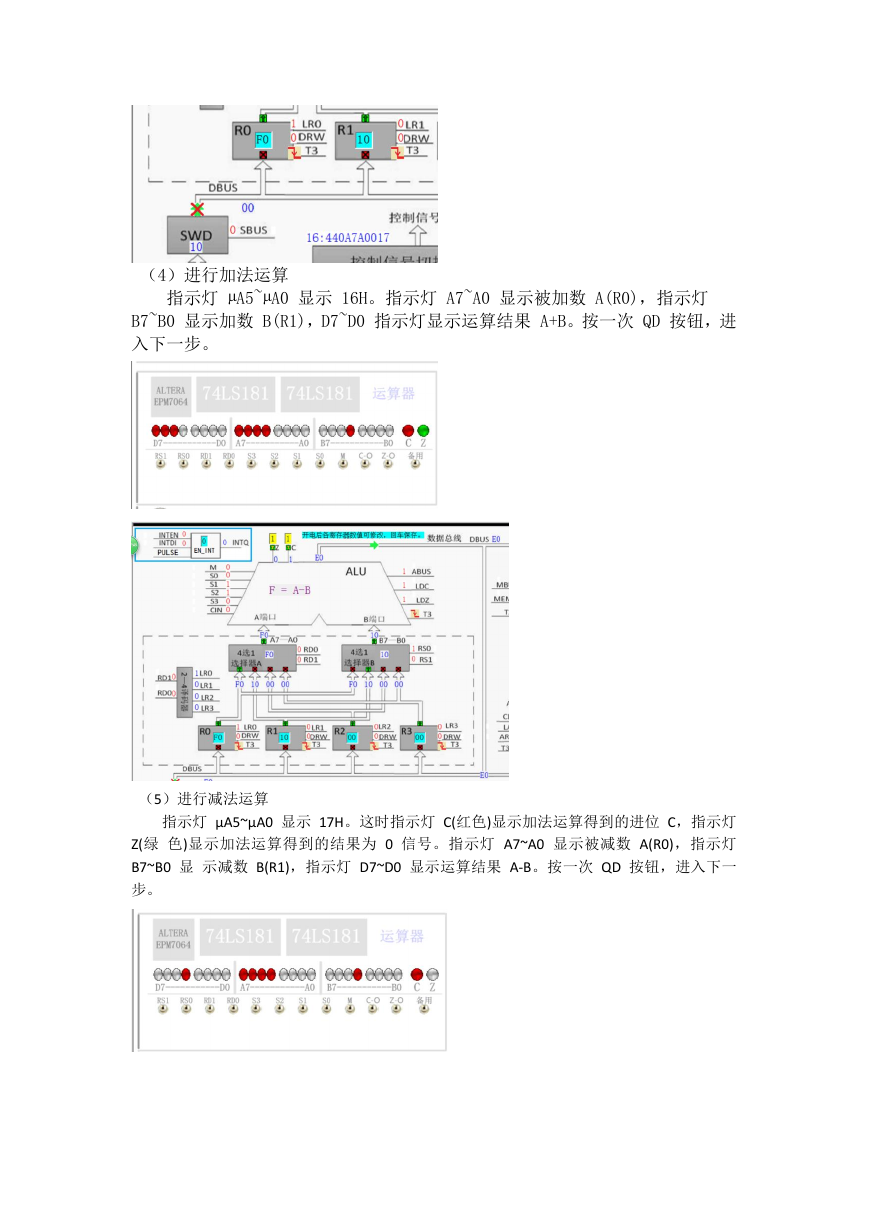

    （4）进行加法运算 指示灯 µA5~µA0 显示 16H。指示灯 A7~A0 显示被加数 A(R0)，指示灯 B7~B0 显示加数 B(R1)，D7~D0 指示灯显示运算结果 A+B。按一次 QD 按钮，进 入下一步。 （5）进行减法运算 指示灯 µA5~µA0 显示 17H。这时指示灯 C(红色)显示加法运算得到的进位 C，指示灯 Z(绿 色)显示加法运算得到的结果为 0 信号。指示灯 A7~A0 显示被减数 A(R0)，指示灯 B7~B0 显 示减数 B(R1)，指示灯 D7~D0 显示运算结果 A-B。按一次 QD 按钮，进入下一 步。

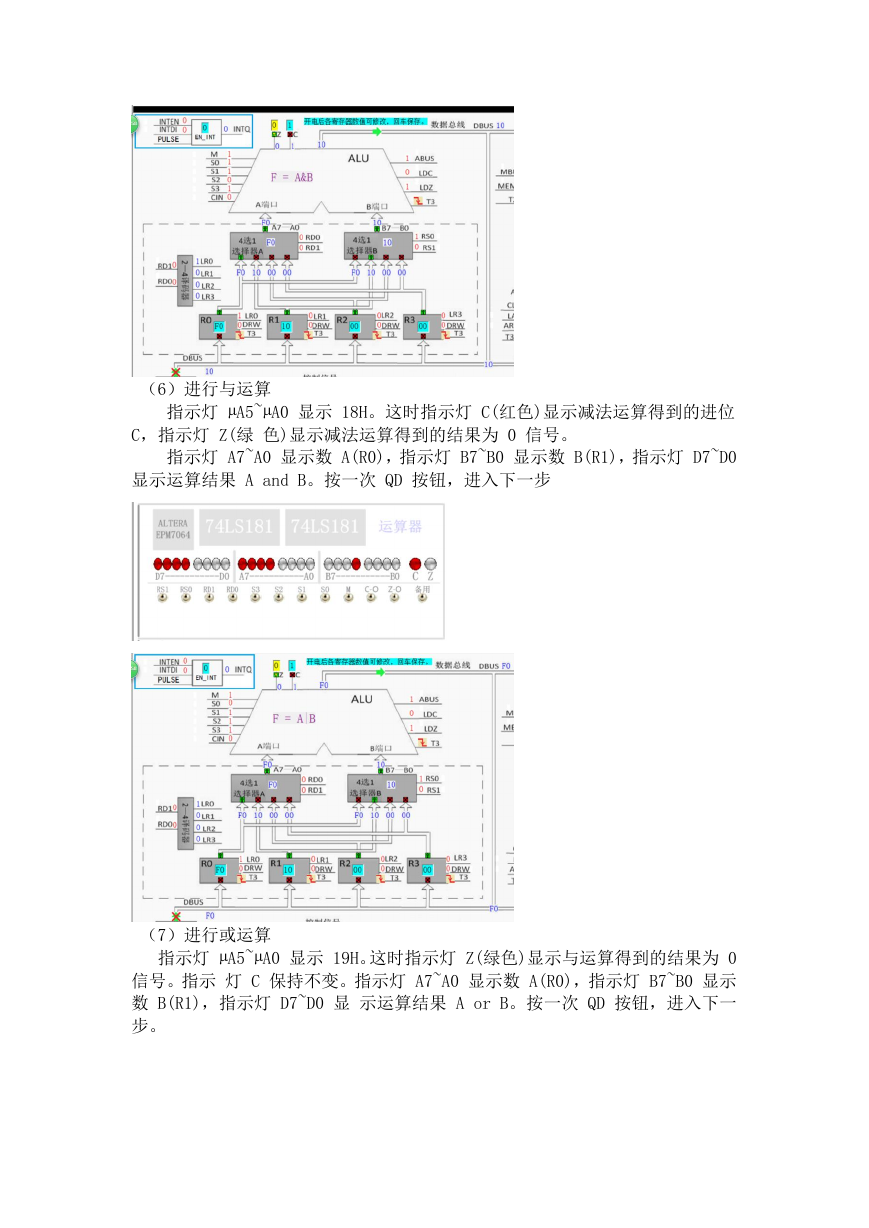

    （6）进行与运算 指示灯 µA5~µA0 显示 18H。这时指示灯 C(红色)显示减法运算得到的进位 C，指示灯 Z(绿 色)显示减法运算得到的结果为 0 信号。 指示灯 A7~A0 显示数 A(R0)，指示灯 B7~B0 显示数 B(R1)，指示灯 D7~D0 显示运算结果 A and B。按一次 QD 按钮，进入下一步 （7）进行或运算 指示灯 µA5~µA0 显示 19H。这时指示灯 Z(绿色)显示与运算得到的结果为 0 信号。指示 灯 C 保持不变。指示灯 A7~A0 显示数 A(R0)，指示灯 B7~B0 显示 数 B(R1)，指示灯 D7~D0 显 示运算结果 A or B。按一次 QD 按钮，进入下一 步。

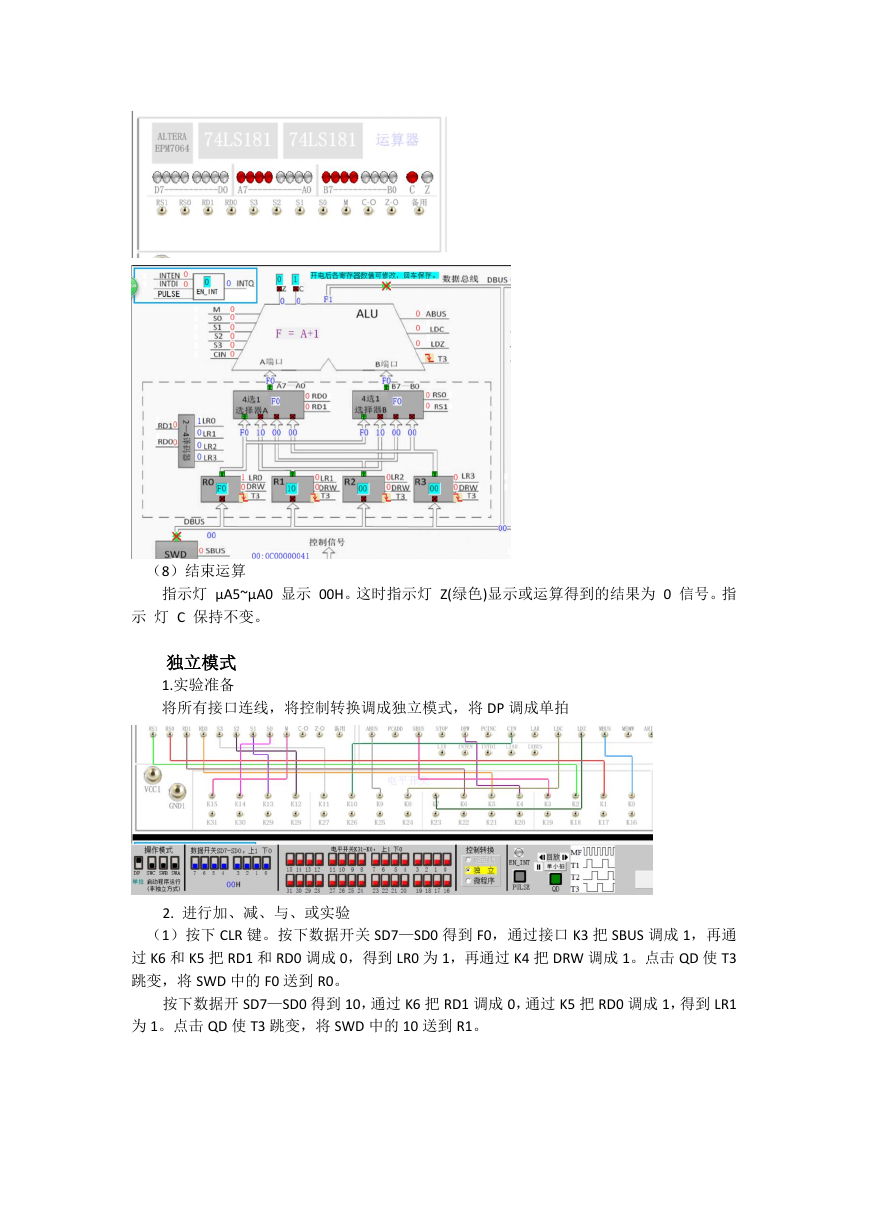

    （8）结束运算 指示灯 µA5~µA0 显示 00H。这时指示灯 Z(绿色)显示或运算得到的结果为 0 信号。指 示 灯 C 保持不变。 独立模式 1.实验准备 将所有接口连线，将控制转换调成独立模式，将 DP 调成单拍 2. 进行加、减、与、或实验 （1）按下 CLR 键。按下数据开关 SD7—SD0 得到 F0，通过接口 K3 把 SBUS 调成 1，再通 过 K6 和 K5 把 RD1 和 RD0 调成 0，得到 LR0 为 1，再通过 K4 把 DRW 调成 1。点击 QD 使 T3 跳变，将 SWD 中的 F0 送到 R0。 按下数据开 SD7—SD0 得到 10，通过 K6 把 RD1 调成 0，通过 K5 把 RD0 调成 1，得到 LR1 为 1。点击 QD 使 T3 跳变，将 SWD 中的 10 送到 R1。

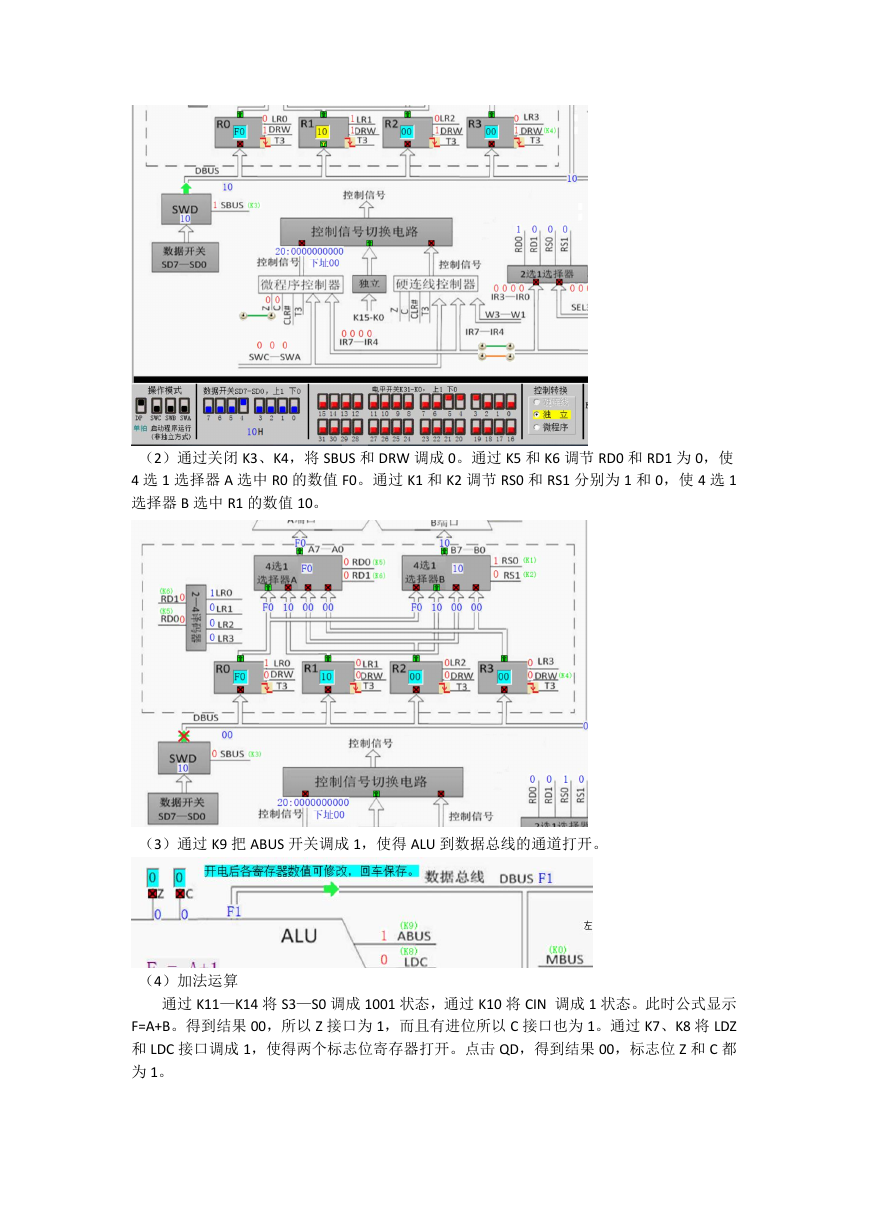

    （2）通过关闭 K3、K4，将 SBUS 和 DRW 调成 0。通过 K5 和 K6 调节 RD0 和 RD1 为 0，使 4 选 1 选择器 A 选中 R0 的数值 F0。通过 K1 和 K2 调节 RS0 和 RS1 分别为 1 和 0，使 4 选 1 选择器 B 选中 R1 的数值 10。 （3）通过 K9 把 ABUS 开关调成 1，使得 ALU 到数据总线的通道打开。 （4）加法运算 通过 K11—K14 将 S3—S0 调成 1001 状态，通过 K10 将 CIN 调成 1 状态。此时公式显示 F=A+B。得到结果 00，所以 Z 接口为 1，而且有进位所以 C 接口也为 1。通过 K7、K8 将 LDZ 和 LDC 接口调成 1，使得两个标志位寄存器打开。点击 QD，得到结果 00，标志位 Z 和 C 都 为 1。

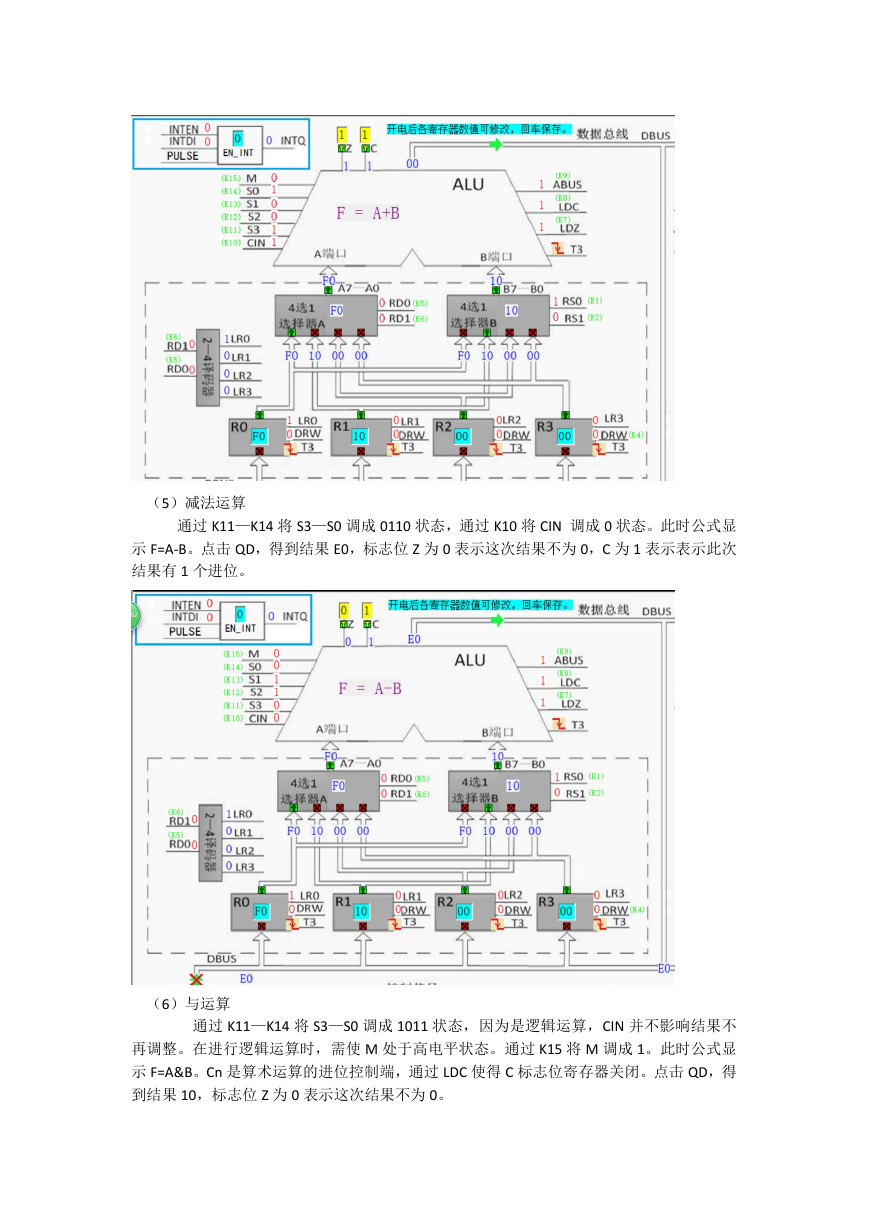

    （5）减法运算 通过 K11—K14 将 S3—S0 调成 0110 状态，通过 K10 将 CIN 调成 0 状态。此时公式显 示 F=A-B。点击 QD，得到结果 E0，标志位 Z 为 0 表示这次结果不为 0，C 为 1 表示表示此次 结果有 1 个进位。 （6）与运算 通过 K11—K14 将 S3—S0 调成 1011 状态，因为是逻辑运算，CIN 并不影响结果不 再调整。在进行逻辑运算时，需使 M 处于高电平状态。通过 K15 将 M 调成 1。此时公式显 示 F=A&B。Cn 是算术运算的进位控制端，通过 LDC 使得 C 标志位寄存器关闭。点击 QD，得 到结果 10，标志位 Z 为 0 表示这次结果不为 0。

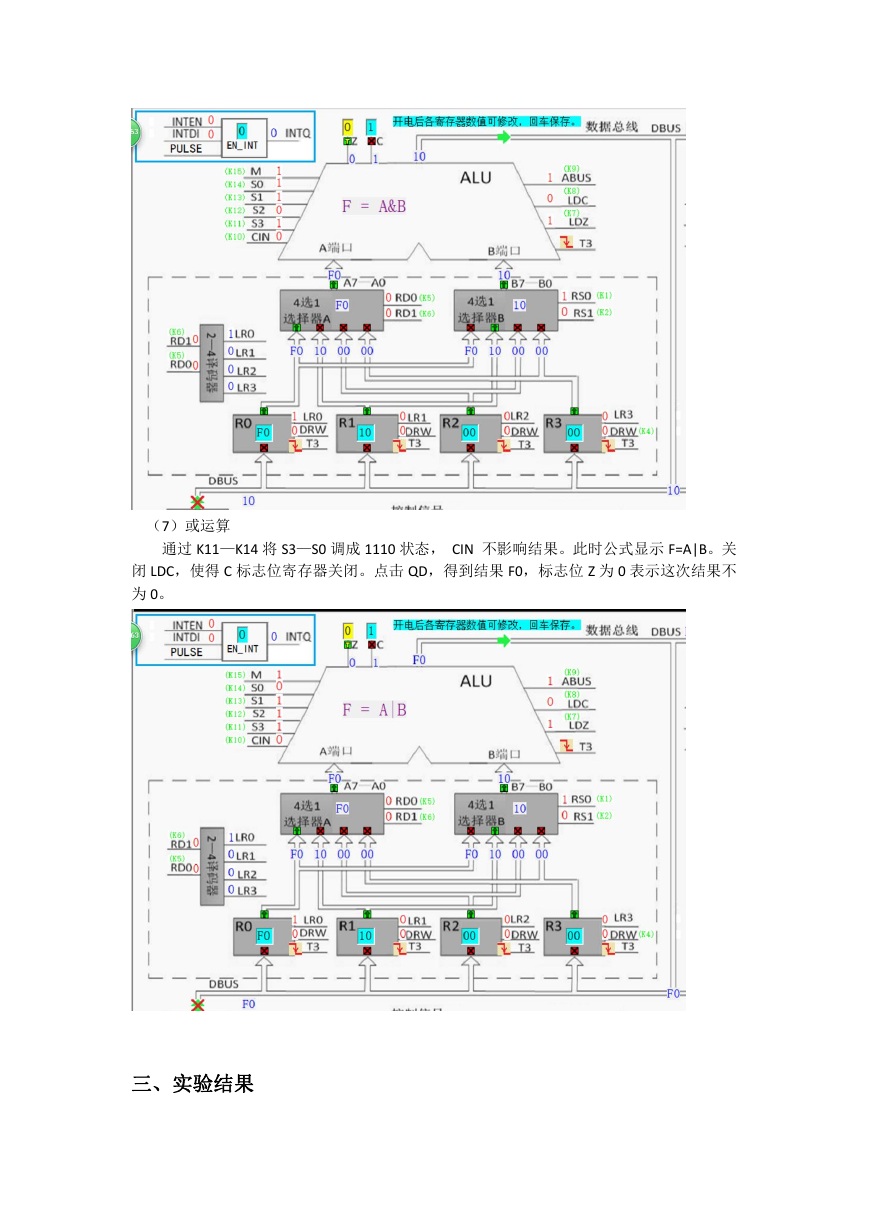

    （7）或运算 通过 K11—K14 将 S3—S0 调成 1110 状态， CIN 不影响结果。此时公式显示 F=A|B。关 闭 LDC，使得 C 标志位寄存器关闭。点击 QD，得到结果 F0，标志位 Z 为 0 表示这次结果不 为 0。 三、实验结果
