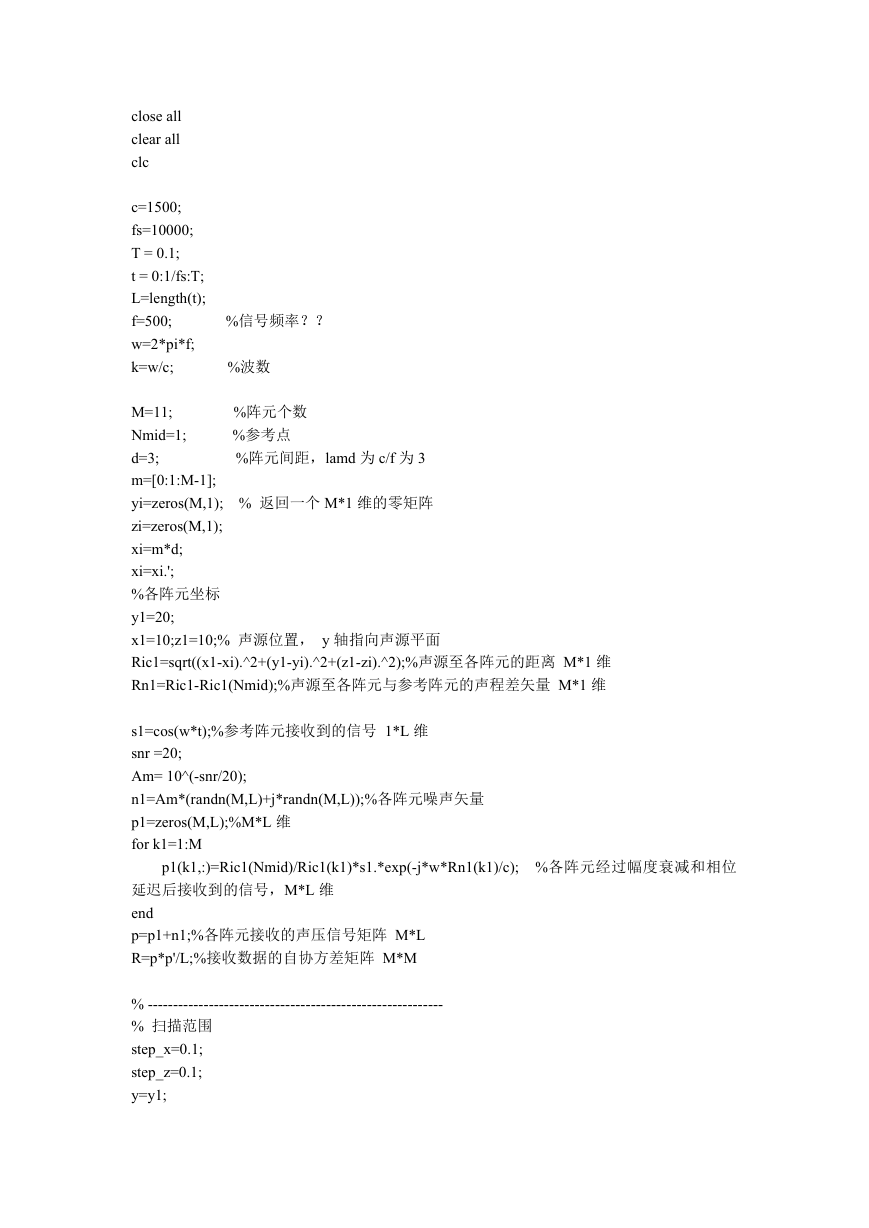

close all clear all clc c=1500; fs=10000; T = 0.1; t = 0:1/fs:T; L=length(t); f=500; w=2*pi*f; k=w/c; %信号频率？？ %波数 %阵元个数 %参考点 %阵元间距，lamd 为 c/f 为 3 M=11; Nmid=1; d=3; m=[0:1:M-1]; yi=zeros(M,1); % 返回一个 M*1 维的零矩阵 zi=zeros(M,1); xi=m*d; xi=xi.'; %各阵元坐标 y1=20; x1=10;z1=10;% 声源位置， y 轴指向声源平面 Ric1=sqrt((x1-xi).^2+(y1-yi).^2+(z1-zi).^2);%声源至各阵元的距离 M*1 维 Rn1=Ric1-Ric1(Nmid);%声源至各阵元与参考阵元的声程差矢量 M*1 维 s1=cos(w*t);%参考阵元接收到的信号 1*L 维 snr =20; Am= 10^(-snr/20); n1=Am*(randn(M,L)+j*randn(M,L));%各阵元噪声矢量 p1=zeros(M,L);%M*L 维 for k1=1:M p1(k1,:)=Ric1(Nmid)/Ric1(k1)*s1.*exp(-j*w*Rn1(k1)/c); %各阵元经过幅度衰减和相位 延迟后接收到的信号，M*L 维 end p=p1+n1;%各阵元接收的声压信号矩阵 M*L R=p*p'/L;%接收数据的自协方差矩阵 M*M % ---------------------------------------------------------- % 扫描范围 step_x=0.1; step_z=0.1; y=y1; 

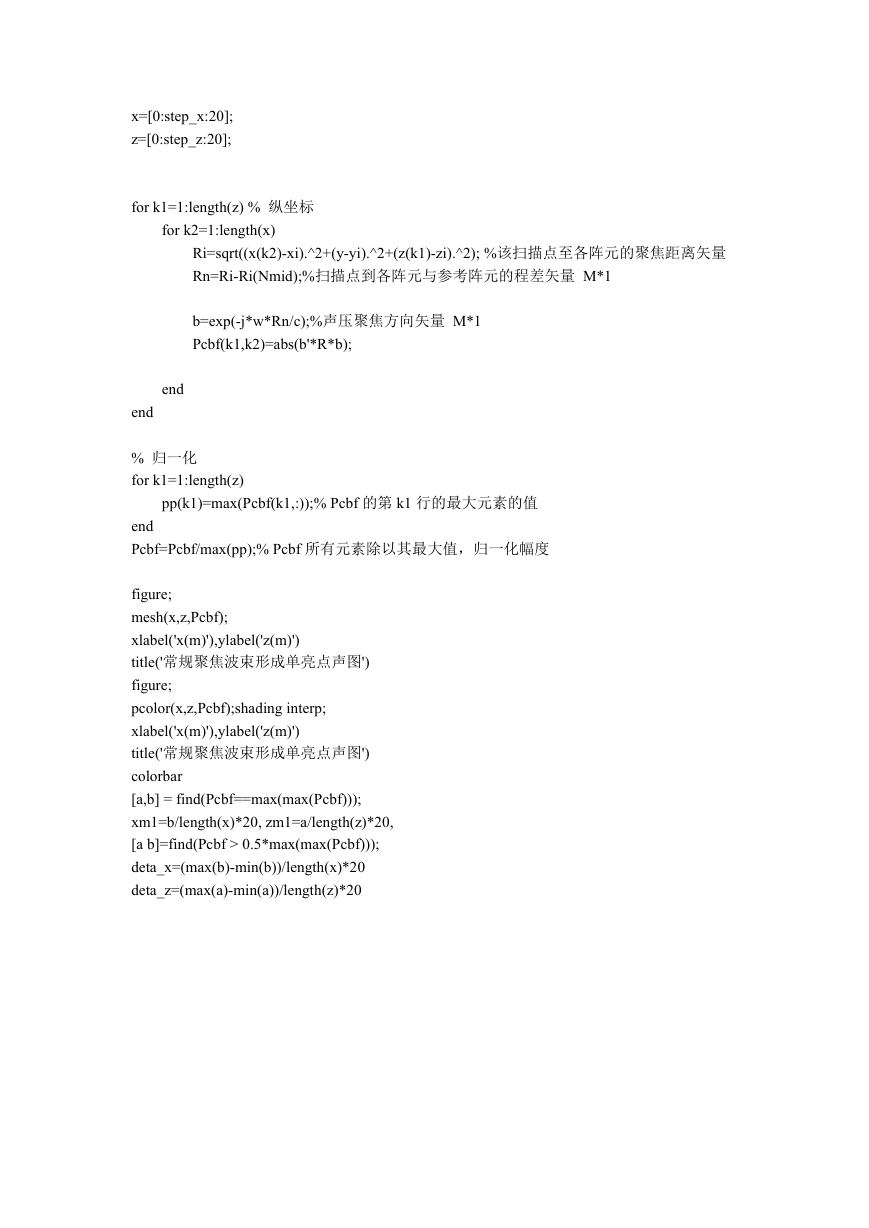

x=[0:step_x:20]; z=[0:step_z:20]; for k1=1:length(z) % 纵坐标 for k2=1:length(x) Ri=sqrt((x(k2)-xi).^2+(y-yi).^2+(z(k1)-zi).^2); %该扫描点至各阵元的聚焦距离矢量 Rn=Ri-Ri(Nmid);%扫描点到各阵元与参考阵元的程差矢量 M*1 b=exp(-j*w*Rn/c);%声压聚焦方向矢量 M*1 Pcbf(k1,k2)=abs(b'*R*b); end end % 归一化 for k1=1:length(z) pp(k1)=max(Pcbf(k1,:));% Pcbf 的第 k1 行的最大元素的值 end Pcbf=Pcbf/max(pp);% Pcbf 所有元素除以其最大值，归一化幅度 figure; mesh(x,z,Pcbf); xlabel('x(m)'),ylabel('z(m)') title('常规聚焦波束形成单亮点声图') figure; pcolor(x,z,Pcbf);shading interp; xlabel('x(m)'),ylabel('z(m)') title('常规聚焦波束形成单亮点声图') colorbar [a,b] = find(Pcbf==max(max(Pcbf))); xm1=b/length(x)*20, zm1=a/length(z)*20, [a b]=find(Pcbf > 0.5*max(max(Pcbf))); deta_x=(max(b)-min(b))/length(x)*20 deta_z=(max(a)-min(a))/length(z)*20
