SONY索尼数码摄像机-DCR-TRV240E说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：5.70M 资料格式：pdf 举报版权申诉

第1页 / 共208页

第2页 / 共208页

第3页 / 共208页

第4页 / 共208页

第5页 / 共208页

第6页 / 共208页

第7页 / 共208页

第8页 / 共208页

主要特性

快速使用指南

使用之前

本说明书的用法

核查本机的附件

第一步准备电源

充电式电池的安装

充电式电池的充电

连接至墙上电源插座

第二步设定日期和时间

第三步装入录像带

摄像－基本操作

拍摄图像

逆光拍摄－BACK LIGHT

在黑暗中摄像－夜间摄像／超级夜间摄像／彩色慢速快门

自拍

查看拍摄的图像－END SEARCH/EDITSEARCH/摄像回顾

放像－基本操作

播放录像带

显示屏幕指示－显示功能

在电视机上观看图像

先进摄像操作

在录像带上录制静像－录像带像片录制

使用宽屏幕方式

使用渐变功能

使用特殊效果－图像效果

使用特殊效果－数字效果

使用 PROGRAM AE 功能

手动调整曝光

手动聚焦

间隔摄像

逐帧摄像－帧摄像

添加标题

自作标题

插入场面

先进放像操作

使用图像效果播放录像带

使用数字效果播放录像带

放大录制的图像－录像带 PB ZOOM

快速查找场面－ZERO SET MEMORY

利用日期查找图像－DATE SEARCH

查找像片－PHOTO SEARCH/PHOTO SCAN

编辑

复制录像带

仅复制需要的场面－数字节目编辑（录像带上）

在电脑上从模拟视频装置获取图像－信号转换功能

从录像机或电视机录像

从录像机插入一段场面－插入编辑

在电脑上观看录制在录像带上的图像（仅限于 Windows 用户）

定制您的摄像机

改变菜单设定

“Memory Stick”操作

使用“Memory Stick”－介绍

在“Memory Stick”上录制静像－存储器像片录制

将“Memory Stick”上的静像添加在图像上－MEMORY MIX

从录像带录制静像

从录像带复制静像－PHOTO SAVE

在“Memory Stick”上录制动画－MPEG 电影录制

从录像带录制动画

将编辑的图像作为动画录制－数字节目编辑（“Memory Stick”上）

观看静像－存储器像片播放

观看动画－MPEG 电影播放

在电脑上观看录制在“Memory Stick”上的图像

将录制在“Memory Stick”上的图像复制到录像带

放大录制在“Memory Stick”上的静像－存储器 PB ZOOM

连续循环播放图像－SLIDE SHOW

防止误抹消－图像保护

删除图像－DELETE

写入打印标记－PRINT MARK

使用选购的打印机

故障检修

故障类型及其解决方法

自检显示

警告指示和信息

其他信息

数字 8 系统，摄像和放像

关于“InfoLITHIUM”充电式电池

关于 i.LINK

在海外使用本摄像机

维修信息及使用前注意事项

规格

快速指南

零部件和控制键的识别

索引

欢迎惠顾！祝贺您购用此 Sony 牌 Handycam 摄像机。使用本摄像机，您能以优质的图像和声音记录下您生活中的珍贵片断。这架摄像机既满载着先进的功能，又极易使用。您很快就能拍摄出为今后留下美好回忆的家庭生活录像。为防止本机引发火灾或电击，请勿让本机受雨淋或受潮。警告为避免触电，请勿擅自拆下机壳（或后盖）。维修检查仅可委托专业人员进行。注意指定频率的电磁场可能会影响本机的图像和声音。本产品经测试符合 EMC 规格中的有关限制，使用短于 3 米的连接用电缆。 2

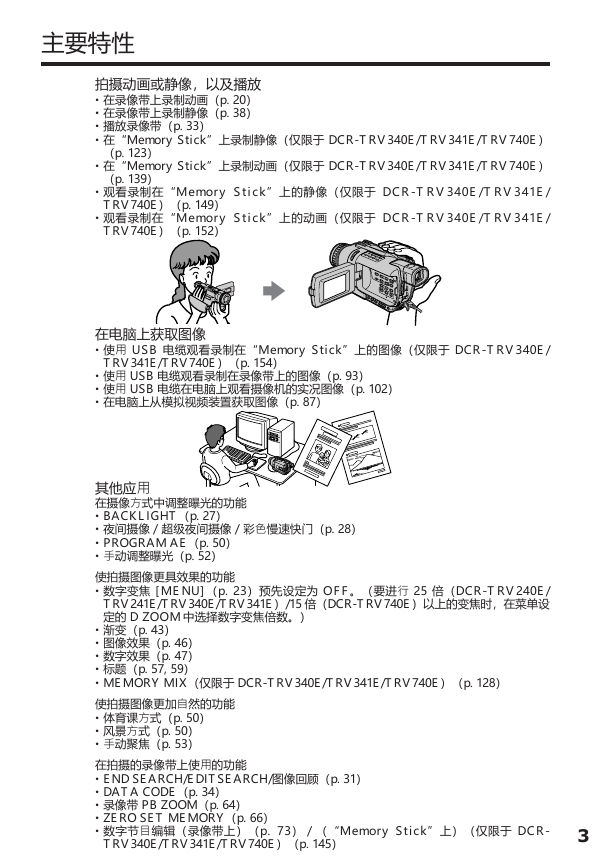

主要特性拍摄动画或静像，以及播放 • 在录像带上录制动画（p. 20） • 在录像带上录制静像（p. 38） • 播放录像带（p. 33） • 在“Memory Stick”上录制静像（仅限于 DCR-TRV340E/TRV341E/TRV740E）（p. 123） • 在“Memory Stick”上录制动画（仅限于 DCR-TRV340E/TRV341E/TRV740E）（p. 139） • 观看录制在“Memory Stick”上的静像（仅限于 DCR-TRV340E/TRV341E/ TRV740E）（p. 149） • 观看录制在“Memory Stick”上的动画（仅限于 DCR-TRV340E/TRV341E/ TRV740E）（p. 152） b 在电脑上获取图像 • 使用 USB 电缆观看录制在“Memory Stick”上的图像（仅限于 DCR-TRV340E/ TRV341E/TRV740E）（p. 154） • 使用 USB 电缆观看录制在录像带上的图像（p. 93） • 使用 USB 电缆在电脑上观看摄像机的实况图像（p. 102） • 在电脑上从模拟视频装置获取图像（p. 87）其他应用在摄像方式中调整曝光的功能 • BACKLIGHT（p. 27） • 夜间摄像／超级夜间摄像／彩色慢速快门（p. 28） • PROGRAM AE（p. 50） • 手动调整曝光（p. 52）使拍摄图像更具效果的功能 • 数字变焦 [MENU]（p. 23）预先设定为 OFF。（要进行 25 倍（DCR-TRV240E/ TRV241E/TRV340E/TRV341E）/15 倍（DCR-TRV740E）以上的变焦时，在菜单设定的 D ZOOM 中选择数字变焦倍数。） • 渐变（p. 43） • 图像效果（p. 46） • 数字效果（p. 47） • 标题（p. 57, 59） • MEMORY MIX（仅限于 DCR-TRV340E/TRV341E/TRV740E）（p. 128）使拍摄图像更加自然的功能 • 体育课方式（p. 50） • 风景方式（p. 50） • 手动聚焦（p. 53）在拍摄的录像带上使用的功能 • END SEARCH/EDITSEARCH/图像回顾（p. 31） • DATA CODE（p. 34） • 录像带 PB ZOOM（p. 64） • ZERO SET MEMORY（p. 66） • 数字节目编辑（录像带上）（p. 73）／（“Memory Stick”上）（仅限于 DCR- TRV340E/TRV341E/TRV740E）（p. 145） 3

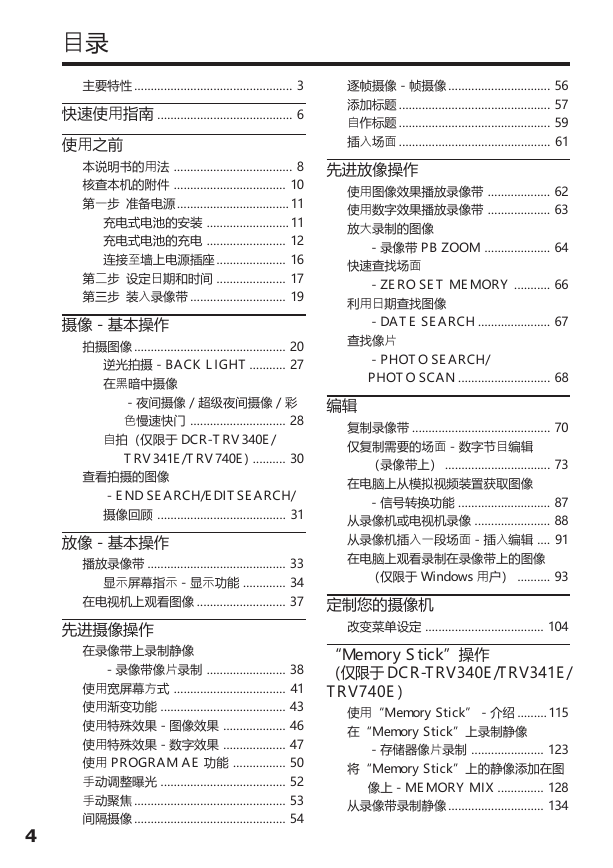

目录主要特性 ................................................ 3 逐帧摄像－帧摄像 ............................... 56 快速使用指南 ......................................... 6 使用之前本说明书的用法 .................................... 8 核查本机的附件 .................................. 10 第一步准备电源 .................................. 11 充电式电池的安装 ......................... 11 充电式电池的充电 ........................ 12 连接至墙上电源插座 ..................... 16 第二步设定日期和时间 ..................... 17 第三步装入录像带 ............................. 19 摄像－基本操作拍摄图像 .............................................. 20 逆光拍摄－BACK LIGHT ........... 27 在黑暗中摄像－夜间摄像／超级夜间摄像／彩色慢速快门 ............................. 28 自拍（仅限于 DCR-TRV340E/ TRV341E/TRV740E) .......... 30 查看拍摄的图像－END SEARCH/EDITSEARCH/ 摄像回顾 ....................................... 31 放像－基本操作播放录像带 .......................................... 33 显示屏幕指示－显示功能 ............. 34 在电视机上观看图像 ........................... 37 先进摄像操作在录像带上录制静像－录像带像片录制 ........................ 38 使用宽屏幕方式 .................................. 41 使用渐变功能 ...................................... 43 使用特殊效果－图像效果 ................... 46 使用特殊效果－数字效果 ................... 47 使用 PROGRAM AE 功能 ................ 50 手动调整曝光 ...................................... 52 手动聚焦 .............................................. 53 间隔摄像 .............................................. 54 添加标题 .............................................. 57 自作标题 .............................................. 59 插入场面 .............................................. 61 先进放像操作使用图像效果播放录像带 ................... 62 使用数字效果播放录像带 ................... 63 放大录制的图像－录像带 PB ZOOM .................... 64 快速查找场面－ZERO SET MEMORY ........... 66 利用日期查找图像－DATE SEARCH ...................... 67 查找像片－PHOTO SEARCH/ PHOTO SCAN ............................ 68 编辑复制录像带 .......................................... 70 仅复制需要的场面－数字节目编辑（录像带上） ................................ 73 在电脑上从模拟视频装置获取图像－信号转换功能 ............................ 87 从录像机或电视机录像 ....................... 88 从录像机插入一段场面－插入编辑 .... 91 在电脑上观看录制在录像带上的图像（仅限于 Windows 用户） .......... 93 定制您的摄像机改变菜单设定 .................................... 104 “Memory Stick”操作（仅限于 DCR-TRV340E/TRV341E/ TRV740E）使用“Memory Stick”－介绍 ......... 115 在“Memory Stick”上录制静像－存储器像片录制 ...................... 123 将“Memory Stick”上的静像添加在图像上－MEMORY MIX .............. 128 从录像带录制静像 ............................. 134 4

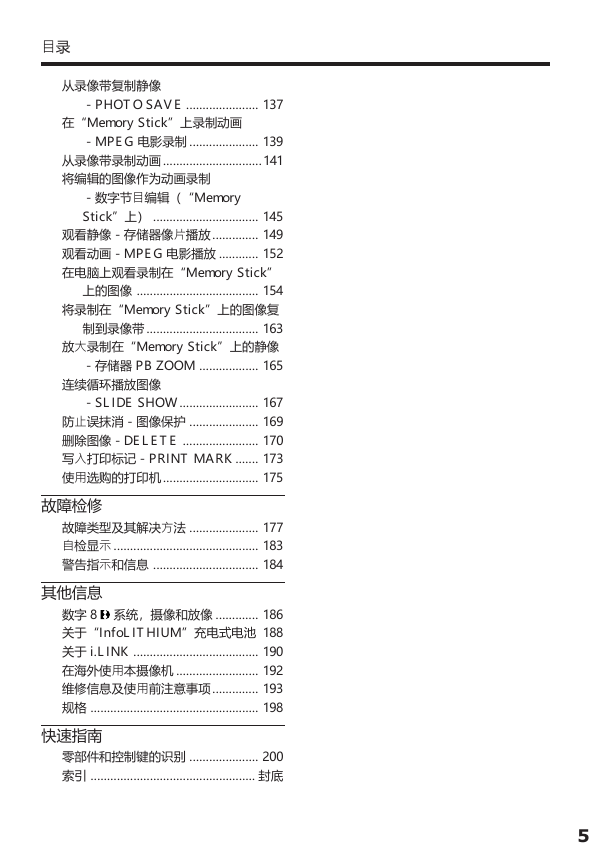

目录从录像带复制静像－PHOTO SAVE ...................... 137 在“Memory Stick”上录制动画－MPEG 电影录制 ..................... 139 从录像带录制动画 .............................. 141 将编辑的图像作为动画录制－数字节目编辑（“Memory Stick”上） ................................ 145 观看静像－存储器像片播放 .............. 149 观看动画－MPEG 电影播放 ............ 152 在电脑上观看录制在“Memory Stick” 上的图像 ..................................... 154 将录制在“Memory Stick”上的图像复制到录像带 .................................. 163 放大录制在“Memory Stick”上的静像－存储器 PB ZOOM .................. 165 连续循环播放图像－SLIDE SHOW ........................ 167 防止误抹消－图像保护 ..................... 169 删除图像－DELETE ....................... 170 写入打印标记－PRINT MARK ....... 173 使用选购的打印机 ............................. 175 故障检修故障类型及其解决方法 ..................... 177 自检显示 ............................................ 183 警告指示和信息 ................................ 184 其他信息数字 8 系统，摄像和放像 ............. 186 关于“InfoLITHIUM”充电式电池 188 关于 i.LINK ...................................... 190 在海外使用本摄像机 ......................... 192 维修信息及使用前注意事项 .............. 193 规格 ................................................... 198 快速指南零部件和控制键的识别 ..................... 200 索引 .................................................. 封底 5

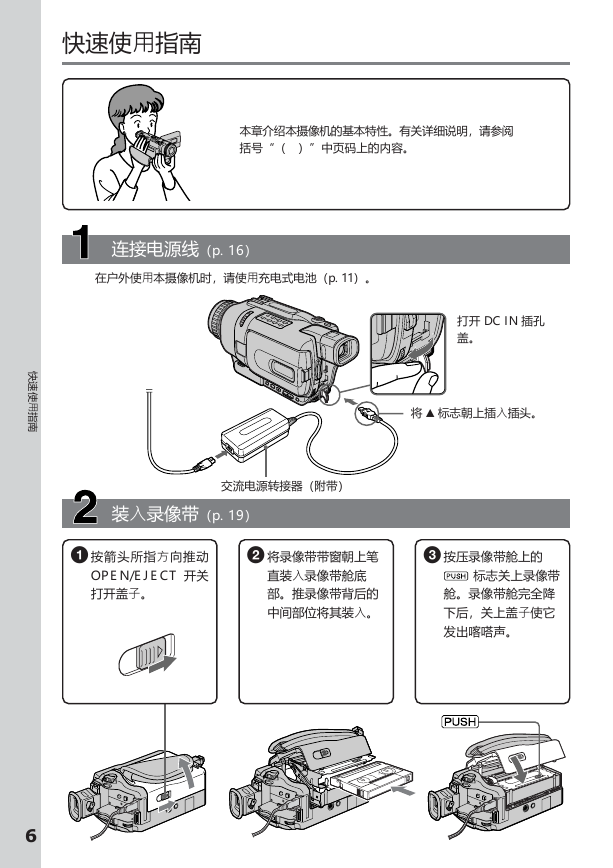

快速使用指南本章介绍本摄像机的基本特性。有关详细说明，请参阅括号“（）”中页码上的内容。连接电源线（p. 16）在户外使用本摄像机时，请使用充电式电池（p. 11）。打开 DC IN 插孔盖。将 v 标志朝上插入插头。交流电源转接器（附带）装入录像带（p. 19） 1 按箭头所指方向推动 OPEN/EJECT 开关打开盖子。 2 将录像带带窗朝上笔 3 按压录像带舱上的直装入录像带舱底部。推录像带背后的中间部位将其装入。标志关上录像带舱。录像带舱完全降下后，关上盖子使它发出喀嗒声。快速使用指南 6

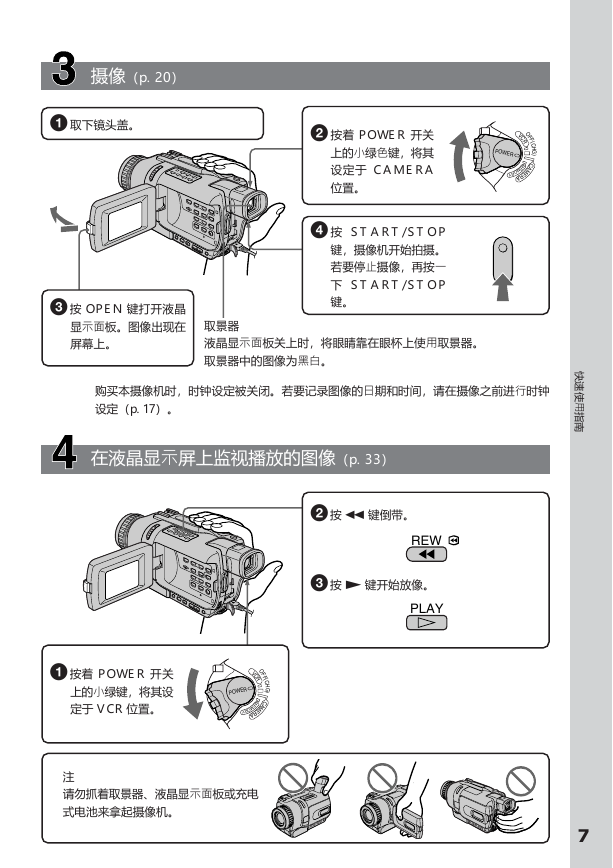

摄像（p. 20） 1 取下镜头盖。 3 按 OPEN 键打开液晶显示面板。图像出现在取景器 O V F C F R ( C H G ) POWER O RY CAMER MEM A 2 按着 POWER 开关上的小绿色键，将其设定于 CAMERA 位置。 4 按 S T A R T / S T O P 键，摄像机开始拍摄。若要停止摄像，再按一下 S T A R T / S T O P 键。屏幕上。液晶显示面板关上时，将眼睛靠在眼杯上使用取景器。取景器中的图像为黑白。购买本摄像机时，时钟设定被关闭。若要记录图像的日期和时间，请在摄像之前进行时钟设定（p. 17）。在液晶显示屏上监视播放的图像（p. 33） 2 按 m 键倒带。 REW 3 按 N 键开始放像。 PLAY 1 按着 POWER 开关上的小绿键，将其设定于 VCR 位置。 O V F C F R ( C H G ) P O W E R O RY CAMER MEM A 注请勿抓着取景器、液晶显示面板或充电式电池来拿起摄像机。快速使用指南 7

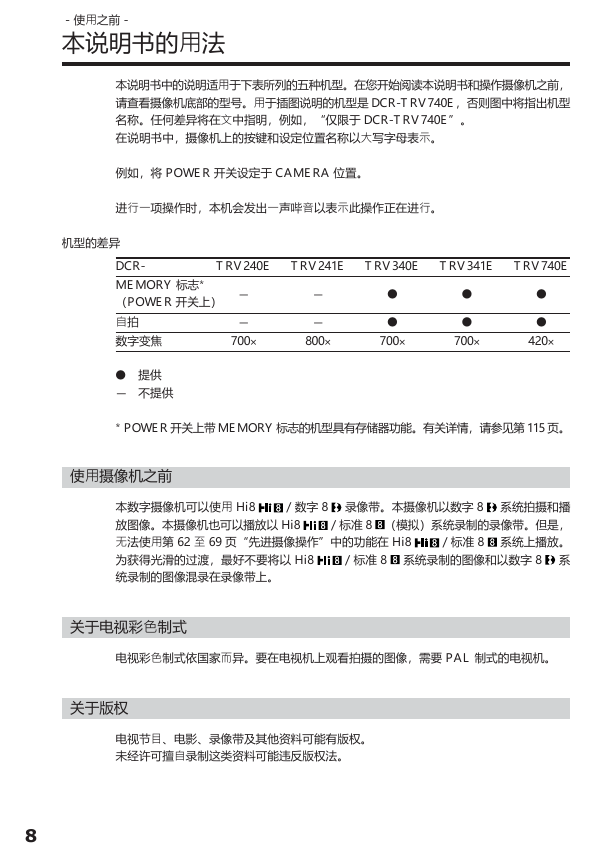

－使用之前－本说明书的用法本说明书中的说明适用于下表所列的五种机型。在您开始阅读本说明书和操作摄像机之前，请查看摄像机底部的型号。用于插图说明的机型是 DCR-TRV740E，否则图中将指出机型名称。任何差异将在文中指明，例如，“仅限于 DCR-TRV740E”。在说明书中，摄像机上的按键和设定位置名称以大写字母表示。例如，将 POWER 开关设定于 CAMERA 位置。进行一项操作时，本机会发出一声哔音以表示此操作正在进行。机型的差异 TRV240E TRV241E TRV340E TRV341E TRV740E — — 700× — — 800× z z z z 700× z 700× z 420× DCR- MEMORY 标志* （POWER 开关上）自拍数字变焦 z 提供 — 不提供 * POWER 开关上带 MEMORY 标志的机型具有存储器功能。有关详情，请参见第 115 页。使用摄像机之前本数字摄像机可以使用 Hi8 ／数字 8 录像带。本摄像机以数字 8 系统拍摄和播放图像。本摄像机也可以播放以 Hi8 ／标准 8 （模拟）系统录制的录像带。但是，无法使用第 62 至 69 页“先进摄像操作”中的功能在 Hi8 ／标准 8 系统上播放。为获得光滑的过渡，最好不要将以 Hi8 ／标准 8 系统录制的图像和以数字 8 系统录制的图像混录在录像带上。关于电视彩色制式电视彩色制式依国家而异。要在电视机上观看拍摄的图像，需要 PAL 制式的电视机。关于版权电视节目、电影、录像带及其他资料可能有版权。未经许可擅自录制这类资料可能违反版权法。 8
