配电自动化系统应用DL/T634.5101-2002实施细则

1　范围

2　规范性引用文件

3　术语和定义

3.1

3.2

3.3

3.4

3.5

3.6

4　符号、代号和缩略语

5　总则

5.1 101规约支持非平衡方式和平衡方式的信息传输。在配电自动化系统中，电力载波通信方式采用非平衡方式；无线公网通信方式采用平衡方式。

5.2 101规约通讯参数：串行、异步、一位起始位、一位停止位、一位偶校验位，8位数据位。

5.3 通信报文固定帧长为6个字节，可变帧长的帧最大长度应是一个可变的参数(这个参数主要是对站端设备要求)。

5.4通信报文采用纵向和校验方式。通讯的双方严格遵循FCB、FCV的有效、无效和翻转确认、不翻转重发的过程。

5.5平衡方式下，在监视方向上所有数据均需要确认。

5.6链路地址占2个字节，应用服务数据单元公共地址占2个字节，传送原因占2个字节，信息元素地址占2个字节。

6　一般规则

6.1　规约结构

6.2　物理层

6.3　链路层

6.3.1　传输帧格式

6.3.1.1　固定帧长格式

6.3.1.2　可变帧长格式

6.3.2　链路传输规则

6.4　应用层

6.4.1　应用服务数据单元 ASDU一般结构

6.4.1.1　数据单元标识符

6.4.1.2　信息对象

6.4.2　应用服务数据单元ASDU结构定义

6.4.2.1　 TI类型标识

6.4.2.2　 VSQ可变结构限定词

6.4.2.3　 COT传送原因

6.4.2.4　应用服务数据单元公共地址

6.4.2.5　信息对象地址

6.4.2.6　信息元素

7　应用报文与数据结构

7.1　主站系统命令

7.1.1　总召唤报文

7.1.1.1　传送原因COT

7.1.1.2　标识类型TI

7.1.1.3　召唤限定词QOI

7.1.2　时钟同步/读取报文

7.1.2.1　传送原因COT

7.1.2.2　标识类型TI

7.1.3　复位进程命令报文

7.1.3.1　传送原因COT

7.1.3.2　标识类型 TI

7.1.3.3　复位进程命令限定词 QRP

7.1.4　初始化结束命令报文

7.1.4.1　传送原因COT

7.1.4.2　标识类型 TI

7.1.4.3　初始化原因COI

7.1.5　测试命令报文

7.1.5.1　传送原因COT

7.1.5.2　标识类型 TI

7.1.5.3　初始化原因COI

7.2　遥信命令报文

7.2.1　传送原因COT

7.2.2　标识类型TI

7.3　遥测命令

7.3.1　传送原因COT

7.3.2　标识类型 TI

7.4　遥控命令

7.4.1　传送原因COT

7.4.2　标识类型TI

7.4.3　单命令 SCO/双命令 DCO

7.5　故障事件信息

7.5.1　传送原因COT

7.5.2　标识类型TI

7.6　文件服务

7.6.1　传送原因COT

7.6.2　类型标识

7.6.3　信息对象

7.6.3.1　召唤文件目录服务报文

7.6.3.2　读文件服务报文

7.6.3.3　写文件服务报文

7.7　电能量召唤命令

7.7.1　传送原因COT

7.7.2　标识类型TI

7.7.3　电能量命令限定词QCC

7.8　电能量数据报文

7.8.1　电能量数据报文

7.8.1.1　传送原因COT

7.8.1.2　标识类型TI

7.8.2　带时标的电能量报文

7.8.2.1　传送原因COT

7.8.2.2　标识类型TI

7.9　远程参数读写

7.9.1　切换定值区

7.9.1.1　传送原因COT

7.9.1.2　标识类型TI

7.9.2　读当前定值区号

7.9.2.1　传送原因COT

7.9.2.2　标识类型TI

7.9.3　读多个/全部参数和定值

7.9.3.1　传送原因COT

7.9.3.2　标识类型TI

7.9.4　写多个参数和定值

7.9.4.1　传送原因COT

7.9.4.2　标识类型TI

7.9.5　参数特征标识PI

7.10　故障录波

7.11　历史数据文件

7.12　软件升级

7.12.1　传送原因COT

7.12.2　类型标识TI

7.12.3　命令类型CTYPE

8　应用传输过程

8.1　正常传输过程

8.1.1　初始化过程

8.1.2　召唤过程

8.1.3　时钟同步/读取过程

8.1.3.1　一般规定

8.1.3.2　时钟同步/读取

8.1.4　遥控过程

8.1.5　遥信变位过程

8.1.6　链路测试过程

8.1.7　心跳测试过程

8.1.8　遥测传输过程

8.1.9　复位进程过程

8.1.10　故障事件信息

8.1.11　文件传输

8.1.11.1　召唤目录过程

8.1.11.2　读取文件过程

8.1.11.3　写文件过程

8.1.12　远程参数读写过程

8.1.12.1　读定值区号过程

8.1.12.2　读取多个/全部参数过程

8.1.12.3　切换定值区过程

8.1.12.4　参数修改过程

8.1.13　电能量传输过程

8.1.14　软件升级过程

8.2　异常处理机制

8.2.1　受干扰的“发送/确认”过程

8.2.2　通信恢复

8.2.3　遥信报文异常处理机制

8.2.3.1　遥信报文异常场景1：上行报文丢失或误码

8.2.3.2　遥信报文异常场景2：下行报文丢失或误码

8.2.4　遥控异常处理机制

9　信息对象

9.1　用户数据定义

9.2　信息对象地址

附　录　A （规范性附录）故障录波数据文件格式定义（Comtrade格式）

A.1　故障录波数据内容要求

A.2　故障录波数据存储格式

A.3　故障录波数据文件命名规则

A.4　故障录波数据文件传输存储目录及命名规范

附　录　B （规范性附录）历史数据文件传输规范

B.1　历史数据内容说明

B.2　历史数据文件类型及命名规范

B.3　历史数据文件格式

B.3.1　 MSG(报文记录)格式

B.3.1.1　 SOE记录文件内容及格式

B.3.1.2　遥控操作记录文件内容及格式

B.3.1.3　极值记录文件内容及格式

B.3.1.4　定点记录文件内容及格式

B.3.1.5　日冻结电能量记录文件内容及格式

B.3.1.6　功率反向电能量冻结值

B.3.2　 XML(可扩展语言)格式

B.3.2.1　 SOE记录文件内容及格式

B.3.2.2　遥控操作记录文件内容及格式

B.3.2.3　极值记录文件内容及格式

B.3.2.4　定点记录文件内容及格式

B.3.2.5　冻结电能量记录文件内容及格式

B.3.2.6　潮流反向电能量冻结值

附　录　C （规范性附录）日志记录文件格式定义

C.1　终端日志功能及类型定义

C.2　终端日志信息存储及文件格式

C.2.1　日志文件格式定义（MSG报文格式）

C.2.2　日志文件格式定义（XML文件格式）

附　录　D （规范性附录） TLV数据类型表定义

附　录　E （规范性附录）终端参数配置信息体地址分配表

E.1　参数远程设置总体要求

E.2　参数及其信息体地址定义

E.2.1　终端固有参数信息体地址

E.2.2　终端运行参数信息体地址

E.2.3　终端动作定值信息体地址

附录 F （参考性附录）电能量信息体地址分配表

附录 G （参考性附录） 7z压缩算法说明

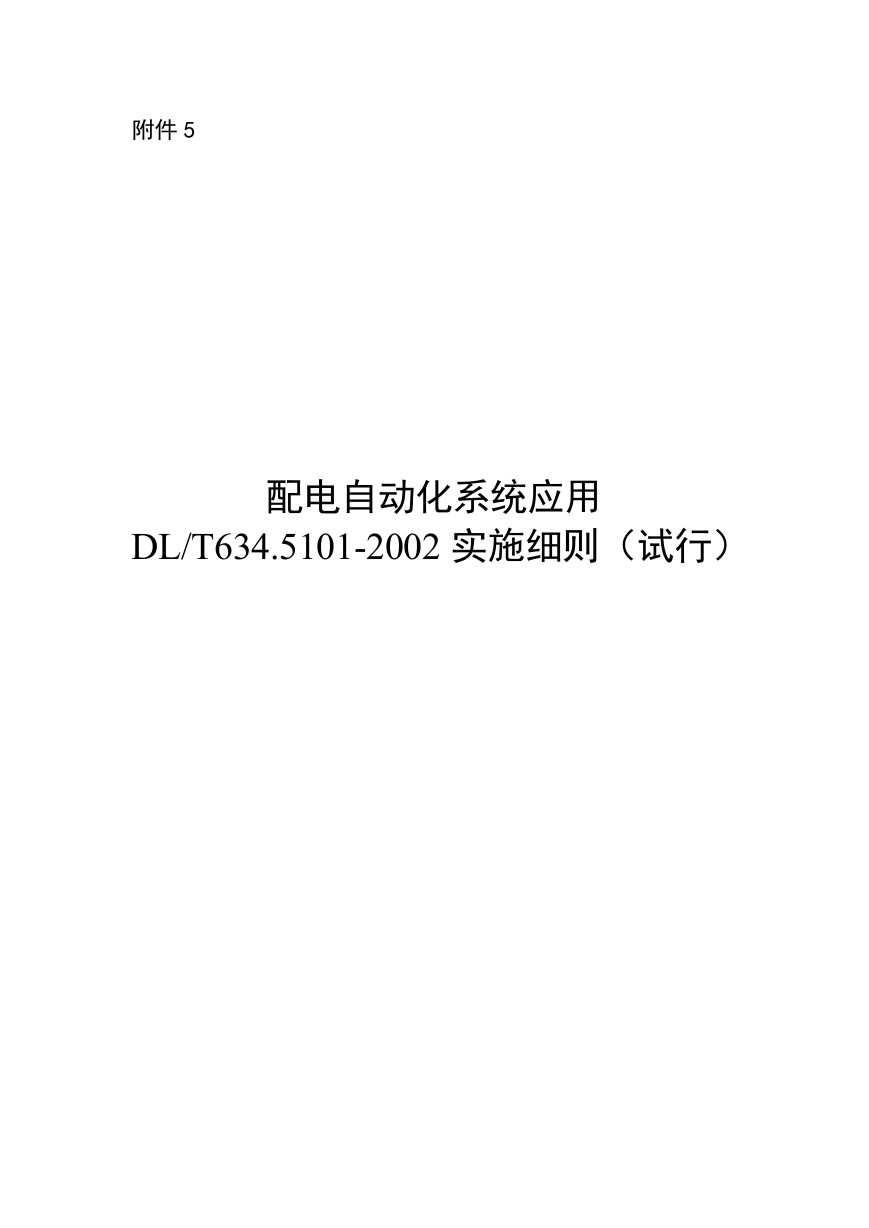

附件 5 配电自动化系统应用 DL/T634.5101-2002 实施细则（试行）

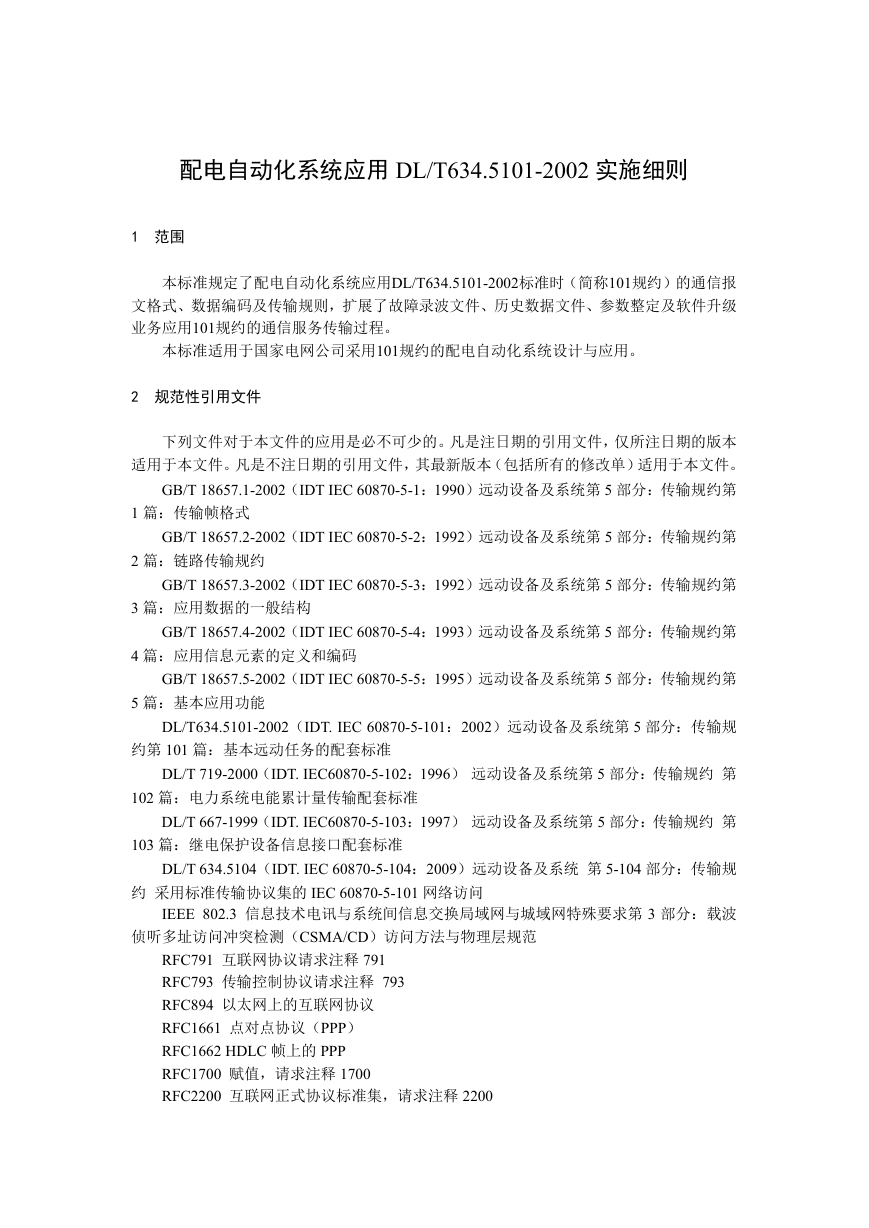

配电自动化系统应用 DL/T634.5101-2002 实施细则 1 范围本标准规定了配电自动化系统应用DL/T634.5101-2002标准时（简称101规约）的通信报文格式、数据编码及传输规则，扩展了故障录波文件、历史数据文件、参数整定及软件升级业务应用101规约的通信服务传输过程。本标准适用于国家电网公司采用101规约的配电自动化系统设计与应用。 2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 18657.1-2002（IDT IEC 60870-5-1：1990）远动设备及系统第 5 部分：传输规约第 1 篇：传输帧格式 GB/T 18657.2-2002（IDT IEC 60870-5-2：1992）远动设备及系统第 5 部分：传输规约第 2 篇：链路传输规约 GB/T 18657.3-2002（IDT IEC 60870-5-3：1992）远动设备及系统第 5 部分：传输规约第 3 篇：应用数据的一般结构 GB/T 18657.4-2002（IDT IEC 60870-5-4：1993）远动设备及系统第 5 部分：传输规约第 4 篇：应用信息元素的定义和编码 GB/T 18657.5-2002（IDT IEC 60870-5-5：1995）远动设备及系统第 5 部分：传输规约第 5 篇：基本应用功能 DL/T634.5101-2002（IDT. IEC 60870-5-101：2002）远动设备及系统第 5 部分：传输规约第 101 篇：基本远动任务的配套标准 DL/T 719-2000（IDT. IEC60870-5-102：1996）远动设备及系统第 5 部分：传输规约第 102 篇：电力系统电能累计量传输配套标准 DL/T 667-1999（IDT. IEC60870-5-103：1997）远动设备及系统第 5 部分：传输规约第 103 篇：继电保护设备信息接口配套标准 DL/T 634.5104（IDT. IEC 60870-5-104：2009）远动设备及系统第 5-104 部分：传输规约采用标准传输协议集的 IEC 60870-5-101 网络访问 IEEE 802.3 信息技术电讯与系统间信息交换局域网与城域网特殊要求第 3 部分：载波侦听多址访问冲突检测（CSMA/CD）访问方法与物理层规范 RFC791 互联网协议请求注释 791 RFC793 传输控制协议请求注释 793 RFC894 以太网上的互联网协议 RFC1661 点对点协议（PPP） RFC1662 HDLC 帧上的 PPP RFC1700 赋值，请求注释 1700 RFC2200 互联网正式协议标准集，请求注释 2200

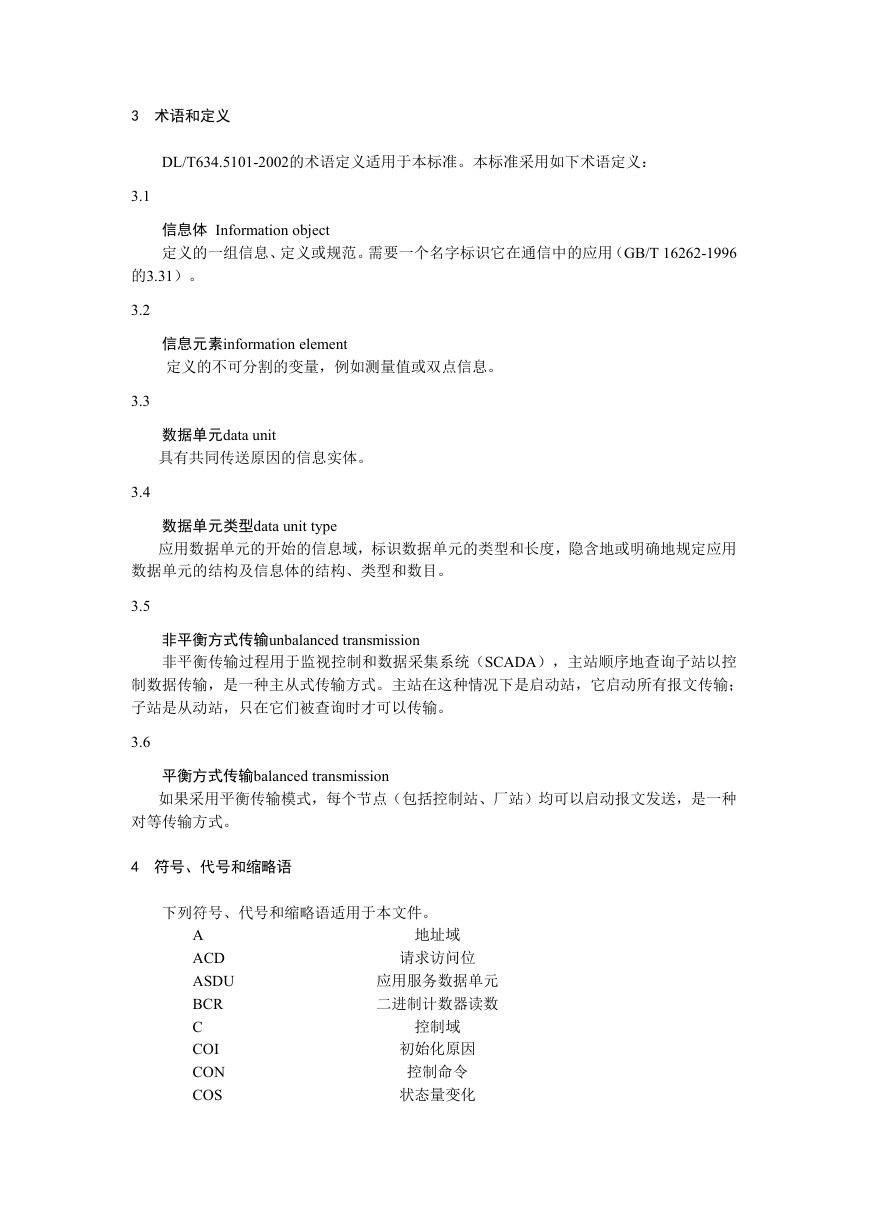

3 术语和定义 DL/T634.5101-2002的术语定义适用于本标准。本标准采用如下术语定义： 3.1 信息体 Information object 定义的一组信息、定义或规范。需要一个名字标识它在通信中的应用（GB/T 16262-1996 的3.31）。 3.2 3.3 3.4 信息元素information element 定义的不可分割的变量，例如测量值或双点信息。数据单元data unit 具有共同传送原因的信息实体。数据单元类型data unit type 应用数据单元的开始的信息域，标识数据单元的类型和长度，隐含地或明确地规定应用数据单元的结构及信息体的结构、类型和数目。 3.5 非平衡方式传输unbalanced transmission 非平衡传输过程用于监视控制和数据采集系统（SCADA），主站顺序地查询子站以控制数据传输，是一种主从式传输方式。主站在这种情况下是启动站，它启动所有报文传输；子站是从动站，只在它们被查询时才可以传输。 3.6 平衡方式传输balanced transmission 如果采用平衡传输模式，每个节点（包括控制站、厂站）均可以启动报文发送，是一种对等传输方式。 4 符号、代号和缩略语下列符号、代号和缩略语适用于本文件。 A ACD ASDU BCR C COI CON COS 地址域请求访问位应用服务数据单元二进制计数器读数控制域初始化原因控制命令状态量变化

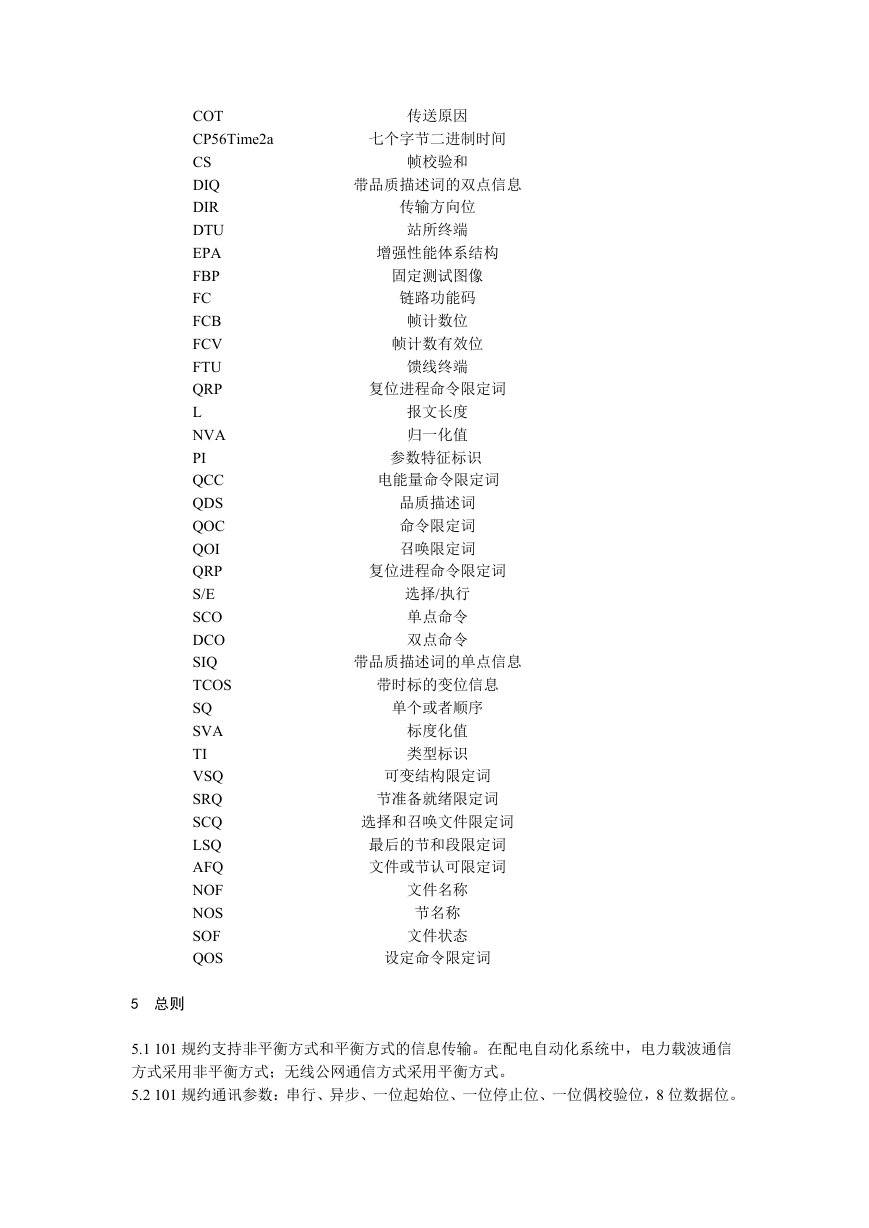

七个字节二进制时间传送原因帧校验和带品质描述词的双点信息报文长度归一化值帧计数有效位馈线终端复位进程命令限定词传输方向位站所终端增强性能体系结构固定测试图像链路功能码帧计数位 COT CP56Time2a CS DIQ DIR DTU EPA FBP FC FCB FCV FTU QRP L NVA PI 参数特征标识 QCC 电能量命令限定词 QDS QOC QOI QRP S/E SCO DCO SIQ TCOS SQ SVA TI VSQ SRQ SCQ LSQ AFQ NOF NOS SOF QOS 可变结构限定词节准备就绪限定词品质描述词命令限定词召唤限定词带时标的变位信息单个或者顺序选择/执行单点命令双点命令文件名称节名称文件状态复位进程命令限定词带品质描述词的单点信息标度化值类型标识选择和召唤文件限定词最后的节和段限定词文件或节认可限定词设定命令限定词 5 总则 5.1 101 规约支持非平衡方式和平衡方式的信息传输。在配电自动化系统中，电力载波通信方式采用非平衡方式；无线公网通信方式采用平衡方式。 5.2 101 规约通讯参数：串行、异步、一位起始位、一位停止位、一位偶校验位，8 位数据位。

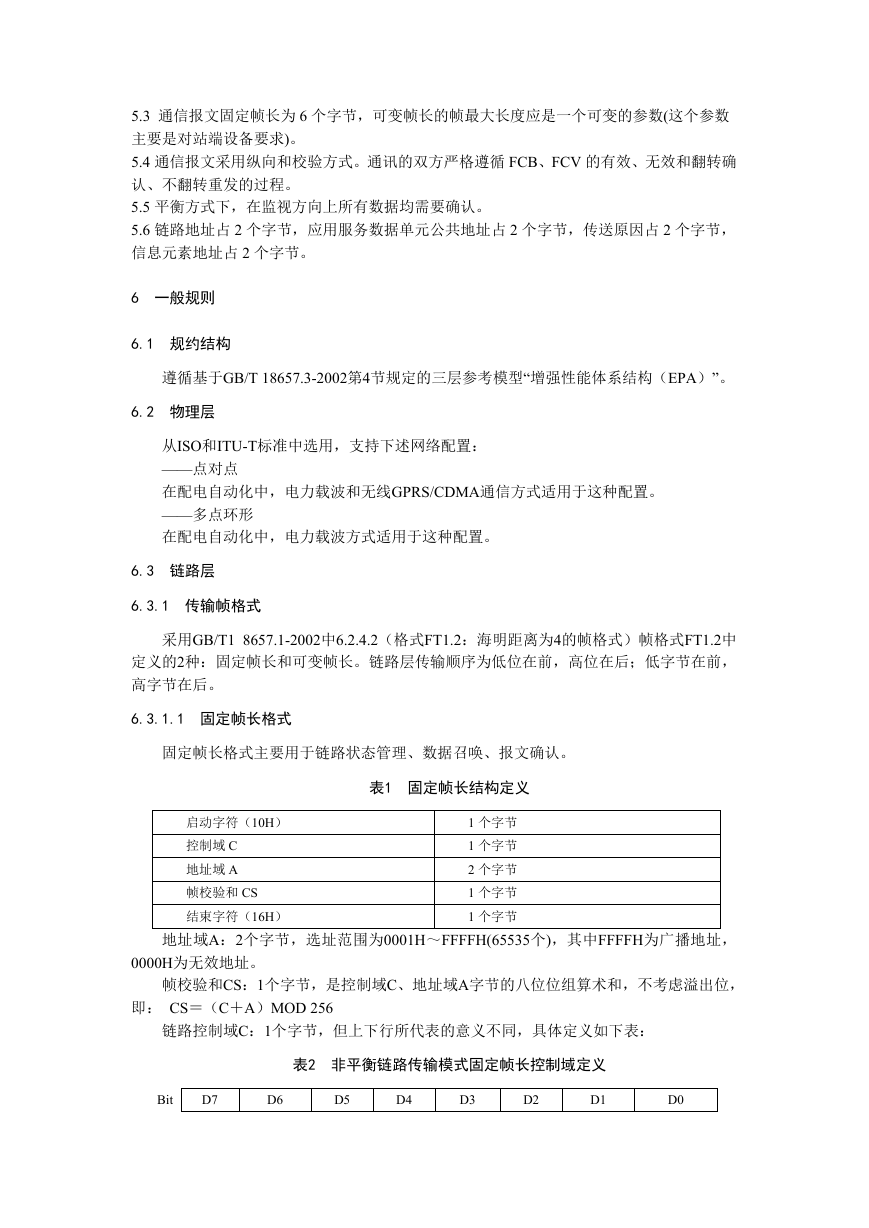

5.3 通信报文固定帧长为 6 个字节，可变帧长的帧最大长度应是一个可变的参数(这个参数主要是对站端设备要求)。 5.4 通信报文采用纵向和校验方式。通讯的双方严格遵循 FCB、FCV 的有效、无效和翻转确认、不翻转重发的过程。 5.5 平衡方式下，在监视方向上所有数据均需要确认。 5.6 链路地址占 2 个字节，应用服务数据单元公共地址占 2 个字节，传送原因占 2 个字节，信息元素地址占 2 个字节。 6 一般规则 6.1 规约结构遵循基于GB/T 18657.3-2002第4节规定的三层参考模型“增强性能体系结构（EPA）”。 6.2 物理层从ISO和ITU-T标准中选用，支持下述网络配置： ——点对点在配电自动化中，电力载波和无线GPRS/CDMA通信方式适用于这种配置。 ——多点环形在配电自动化中，电力载波方式适用于这种配置。 6.3 链路层 6.3.1 传输帧格式采用GB/T1 8657.1-2002中6.2.4.2（格式FT1.2：海明距离为4的帧格式）帧格式FT1.2中定义的2种：固定帧长和可变帧长。链路层传输顺序为低位在前，高位在后；低字节在前，高字节在后。 6.3.1.1 固定帧长格式固定帧长格式主要用于链路状态管理、数据召唤、报文确认。表1 固定帧长结构定义启动字符（10H）控制域 C 地址域 A 帧校验和 CS 结束字符（16H） 1 个字节 1 个字节 2 个字节 1 个字节 1 个字节地址域A：2个字节，选址范围为0001H～FFFFH(65535个)，其中FFFFH为广播地址， 0000H为无效地址。帧校验和CS：1个字节，是控制域C、地址域A字节的八位位组算术和，不考虑溢出位，即： CS＝（C＋A）MOD 256 链路控制域C：1个字节，但上下行所代表的意义不同，具体定义如下表：表2 非平衡链路传输模式固定帧长控制域定义 Bit D7 D6 D5 D4 D3 D2 D1 D0

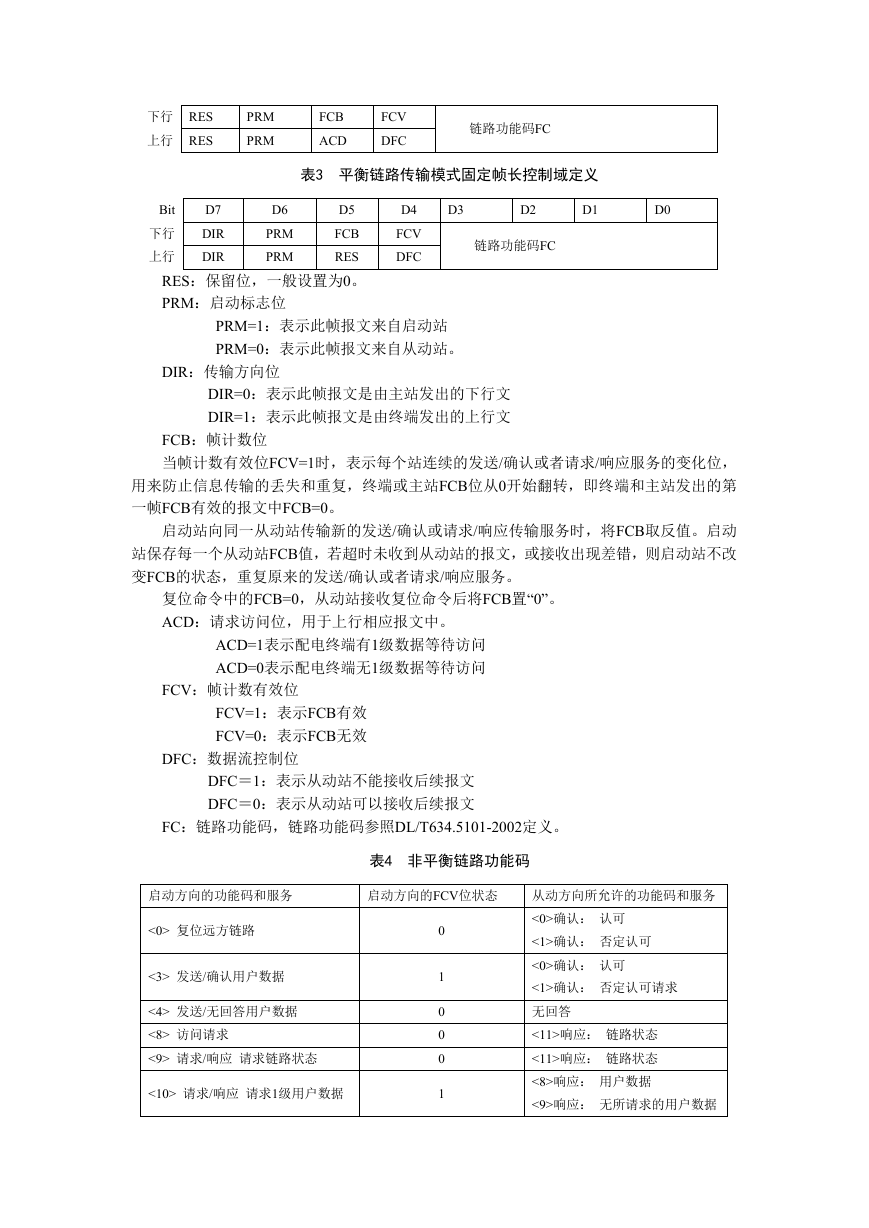

下行 RES 上行 RES PRM PRM FCB ACD FCV DFC 链路功能码FC 表3 平衡链路传输模式固定帧长控制域定义 D3 D2 D1 D0 链路功能码FC D7 DIR DIR D4 FCV DFC Bit 下行上行 D6 PRM PRM D5 FCB RES RES：保留位，一般设置为0。 PRM：启动标志位 PRM=1：表示此帧报文来自启动站 PRM=0：表示此帧报文来自从动站。 DIR：传输方向位 DIR=0：表示此帧报文是由主站发出的下行文 DIR=1：表示此帧报文是由终端发出的上行文 FCB：帧计数位当帧计数有效位FCV=1时，表示每个站连续的发送/确认或者请求/响应服务的变化位，用来防止信息传输的丢失和重复，终端或主站FCB位从0开始翻转，即终端和主站发出的第一帧FCB有效的报文中FCB=0。启动站向同一从动站传输新的发送/确认或请求/响应传输服务时，将FCB取反值。启动站保存每一个从动站FCB值，若超时未收到从动站的报文，或接收出现差错，则启动站不改变FCB的状态，重复原来的发送/确认或者请求/响应服务。复位命令中的FCB=0，从动站接收复位命令后将FCB置“0”。 ACD：请求访问位，用于上行相应报文中。 ACD=1表示配电终端有1级数据等待访问 ACD=0表示配电终端无1级数据等待访问 FCV：帧计数有效位 FCV=1：表示FCB有效 FCV=0：表示FCB无效 DFC：数据流控制位 DFC＝1：表示从动站不能接收后续报文 DFC＝0：表示从动站可以接收后续报文 FC：链路功能码，链路功能码参照DL/T634.5101-2002定义。表4 非平衡链路功能码启动方向的功能码和服务启动方向的FCV位状态 <0> 复位远方链路 <3> 发送/确认用户数据 <4> 发送/无回答用户数据 <8> 访问请求 <9> 请求/响应请求链路状态 <10> 请求/响应请求1级用户数据 0 1 0 0 0 1 从动方向所允许的功能码和服务 <0>确认：认可 <1>确认：否定认可 <0>确认：认可 <1>确认：否定认可请求无回答 <11>响应：链路状态 <11>响应：链路状态 <8>响应：用户数据 <9>响应：无所请求的用户数据

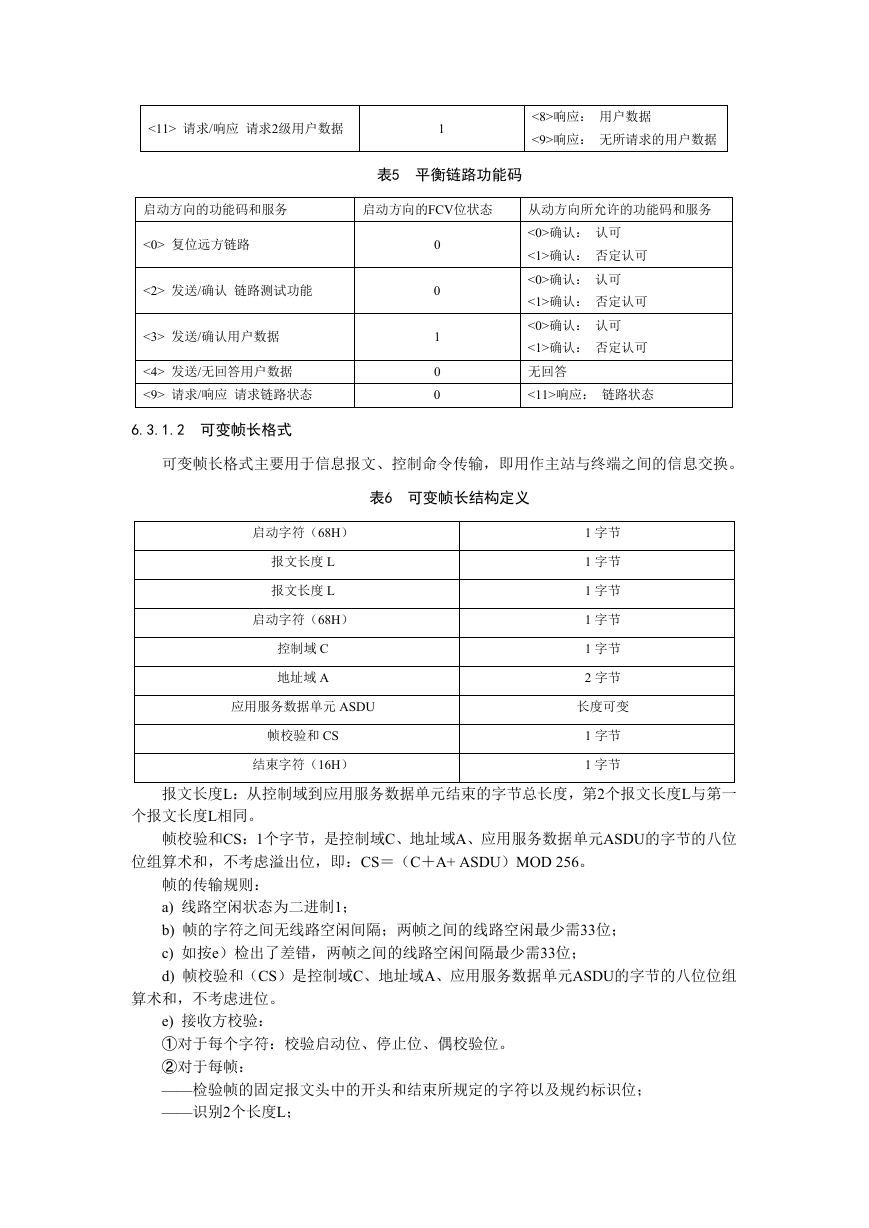

<11> 请求/响应请求2级用户数据 1 <8>响应：用户数据 <9>响应：无所请求的用户数据启动方向的功能码和服务启动方向的FCV位状态表5 平衡链路功能码 <0> 复位远方链路 <2> 发送/确认链路测试功能 <3> 发送/确认用户数据 <4> 发送/无回答用户数据 <9> 请求/响应请求链路状态 6.3.1.2 可变帧长格式 0 0 1 0 0 从动方向所允许的功能码和服务 <0>确认：认可 <1>确认：否定认可 <0>确认：认可 <1>确认：否定认可 <0>确认：认可 <1>确认：否定认可无回答 <11>响应：链路状态可变帧长格式主要用于信息报文、控制命令传输，即用作主站与终端之间的信息交换。表6 可变帧长结构定义启动字符（68H）报文长度 L 报文长度 L 启动字符（68H）控制域 C 地址域 A 应用服务数据单元 ASDU 帧校验和 CS 结束字符（16H） 1 字节 1 字节 1 字节 1 字节 1 字节 2 字节长度可变 1 字节 1 字节报文长度L：从控制域到应用服务数据单元结束的字节总长度，第2个报文长度L与第一个报文长度L相同。帧校验和CS：1个字节，是控制域C、地址域A、应用服务数据单元ASDU的字节的八位位组算术和，不考虑溢出位，即：CS＝（C＋A+ ASDU）MOD 256。帧的传输规则： a) 线路空闲状态为二进制1； b) 帧的字符之间无线路空闲间隔；两帧之间的线路空闲最少需33位； c) 如按e）检出了差错，两帧之间的线路空闲间隔最少需33位； d) 帧校验和（CS）是控制域C、地址域A、应用服务数据单元ASDU的字节的八位位组算术和，不考虑进位。 e) 接收方校验： ①对于每个字符：校验启动位、停止位、偶校验位。 ②对于每帧： ——检验帧的固定报文头中的开头和结束所规定的字符以及规约标识位； ——识别2个长度L；
