微机原理与汇编语言实验
指导书(一)汇编部分
纪平、陆勤、李金厚编写
系
班级
学号
姓名
安徽工业大学计算机学院
二○一八 年 九 月
目
录
实验一 汇编运行环境及方法................................................................... 1
实验二 寻址方式及指令......................................................................... 15
实验三 用查表的方法将一位十六进制数转换成与它相应的 ASCII 码
...................................................................................................................... 17
实验四 将键盘输入的小写字母用大写字母显示出来.........................18
实验五 分支程序设计............................................................................. 19
实验六 循环程序设计............................................................................. 20
实验七 按学号顺序把学生名次从终端上显示出来.............................22
实验八 统计不同成绩段学生的人数..................................................... 25
附录 实验报告..........................................................................................26
实验一 汇编运行环境及方法
一、 实验目的
1. 熟悉汇编语言运行环境和方法
2. 了解如何使用汇编语言编制程序
3. 熟悉 DEBUG 有关命令的使用方法
4. 利用 DEBUG 掌握有关指令的功能
5. 利用 DEBUG 运行简单的程序段
二、 实验内容
1. 学会输入、编辑汇编语言程序
2. 学会对汇编语言程序进行汇编、连接和运行
3. 进入和退出 DEBUG 程序
4. 学会 DEBUG 中的 D 命令、E 命令、R 命令、T 命令、A 命令、G 命令等的使用。对
于 U 命令、N 命令、W 命令等,也应试一下。
三、 实验准备
1. 仔细阅读有关汇编语言环境的内容,事先准备好使用的例子。
2. 准备好源程序清单、设计好调试步骤、测试方法、对运行结果的分析。
3. 编写一个程序:比较 2 个字符串所含的字符是否相同。若相同则显示’Match.’,否则
显示’No match!’;(1)仔细阅读有关 DEBUG 命令的内容,对有关命令,都要事先准
备好使用的例子。
四、 实验步骤
1. 在 DOS 提示符下,进入 MASM 目录。
2. 在 MASM 目录下启动 EDIT 编辑程序,输入源程序,并对其进行汇编、连接和运行。
1) 调用 edit 输入、编辑源程序并保存在指定的目录中;例:
edit abc.asm
2) 用汇编程序 masm 对源程序汇编产生目标文件 obj。例:
masm abc
不断修改错误,直至汇编通过为止。
3) 用连接程序 link 产生执行文件 exe.例:link abc
4) 执行程序
可直接从 DOS 执行程序,即在 DOS 环境中,输入文件名即可。
3. 详细记录每一步所用的命令,以及查看结果的方法和具体结果。
五、 实验方法
有关汇编语言程序的上机过程请读者参阅清华大学出版社 1991 年出版的《IBMPC
汇编语言程序设计》的 4.4 节。在这里,我们举例简要说明该过程以及程序的调试方法。
例 1.1 比较字符串 sample
试编写一程序:比较两个字符串 string1 和 string2 所含的字符是否相同。若相同则显
1
示'Match',否则,显示'Nomatch'。
我们可以用串比较指令来完成程序所要求的功能。上机过程如下:
1. 调用字处理程序 wordstar 建立 asm 文件
当然也可以用其它编辑程序如 pced 或行编辑程序 edlin 来建立源文件。
C>WS
使用非文本文件方式(n 命令)建立以 sample.asm 为文件名的源文件如图 1.1
所示。然后用 CTRL K X 命令将文件存入磁盘,并使系统返回 DOS。
db
db
;define data segment
'Move the cursor backward.'
'Move the cursor backward.'
;PROGRAM TITLE GOES HERE--Compare string
;******************************************************************
datarea segment
stringl
string2
;
db
mess1
mess2
db
datarea ends
;*******************************************************************
prognam segment
'Match.',13,10,'$'
'No match!',13,10,'$'
;define code segment
;-------------------------------------------------------------------------------------------------
;put zero in AX
;save it on stack
;datarea segment addr
proc
far
;save old data segment
;starting execution address
ax,datarea
ds,ax
es,ax
stack for return
ds
ax,ax
ax
main
assume cs:prognam,ds:datarea,es:datarea
start:
;set up
push
sub
push
;set DS register to current data segment
mov
mov
mov
;MAIN PART OF PROGRAM GOES HERE
lea
lea
cld
mov
repz
jz
lea
jmp
cx,25
cmpsb
match
dx,mess2
short disp
;into DS register
;into ES register
si,stringl
di,string2
2
match:
lea
disp:
dx,mess1
mov ah,09
int
21h
;return to DOS
endp
;end of main part of program
ret
main
;------------------------------------------------------------------------------------------------
prognam ends
;****************************************************************
end
;end of code segment
start
;end assembly
图 1.1 例 1 的原文件 sample.asm
2. 用汇编程序 masm(或 asm)对源文件汇编产生目标文件 obj
C:\>masm sample;
Microsoft (R) Macro Assembler Version 5.00
Copyright (C) Microsoft Corp 1981-1985, 1987. All rights reserved.
51520 + 423584 Bytes symbol space free
0 Warning Errors
0 Severe Errors
3. 用连接程序 link 产生执行文件 exe
C:\>link sample;
Microsoft (R) Overlay Linker Version 3.60
Copyright (C) Microsoft Corp 1983-1987. All rights reserved.
LINK : warning L4021: no stack segment
4. 执行程序
C:\>sample
Match.
终端上已显示出程序的运行结果。为了调试程序的另一部分,可重新进编辑程序修改两
个字符串的内容,使它们互不相同。如修改后的数据区为:
;******************************************************************
datarea segment
stringl
string2
;
db
db
;define data segment
'Move the cursor backward.'
'Move the cursor backward.'
3
mess1
db
mess2
db
datarea ends
'Match.',13,10,'$'
'No match!',13,10,'$'
;********************************************************************
然后,重新汇编、连接、执行,结果为:
C>sample
No mateh!
至此,程序已调试完毕,运行结果正确。
另一种调试程序的方法是使用 debug 程序。可调用如下:
C>debug sample.exe
此时,debug 已将执行程序装入内存,可直接用 g 命令运行程序。
-g
Match.
Program terminated normally
为调试程序的另一部分,可在 debug 中修改字符串内容。可先用 u 命令显示程,以便了
解指令地址。显示结果如图 1.2 所示。
-u
0D36:0000 1E
0D36:0001 2BC0
0D36:0003 50
0D36:0004 B8310D
0D36:0007 8ED8
0D36:0009 8EC0
0D36:000B 8D360000
0D36:000F 8D3E1900
0D36:0013 FC
0D36:0014 B91900
0D36:0017 F3
0D36:0018 A6
0D36:0019 7406
0D36:001B 8D163B00
0D36:001F EB04
-u
0D36:0021 8D163200
0D36:0025 B409
0D36:0027 CD21
0D36:0029 CB
0D36:002A 8A4608
0D36:002D 98
PUSH
SUB
PUSH
MOV
MOV
MOV
LEA
LEA
CLD
MOV
REPZ
CMPSB
JZ
LEA
JMP
DS
AX,AX
AX
AX,0D31
DS,AX
ES,AX
SI,[0000]
DI,[0019]
LEA
MOV
INT
RETF
MOV
CBW
0021
DX,[003B]
0025
DX,[0032]
AH,09
21
CX,0019
AL,[BP+08]
4
0D36:002E 50
0D36:002F 8B4604
0D36:0032 03C6
0D36:0034 50
0D36:0035 E858FF
0D36:0038 83C406
0D36:003B 8BF8
0D36:003D 83FFFF
0D36:0040 750C
PUSH
MOV
ADD
PUSH
CALL
ADD
MOV
CMP
JNZ
AX
AX,[BP+04]
AX,SI
AX
FF90
SP,+06
DI,AX
DI,-01
004E
图 1.2 例 1.1 用 debug 调试时,u 命令的显示情况
将端点设置在程序的主要部分以前。
-g0b
IP=000B
LEA
SI,[0000]
DS:0000=6F4D
d.Match...$No ma
NV UP EI PL ZR NA PE NC
backward.Move th
e cursor backwar
4D 6F 76 65 20 74 68 65-20 63 75 72 73 6F 72 20 Move the cursor
62 61 63 6B 77 61 72 64-2E 4D 6F 76 65 20 74 68
65 20 63 75 72 73 6F 72-20 62 61 63 6B 77 61 72
64 2E 4D 61 74 63 68 2E-0D 0A 24 4E 6F 20 6D 61
74 63 68 21 0D 0A 24 00-00 00 00 00 00 00 00 00
1E 2B C0 50 B8 31 0D 8E-D8 8E C0 8D 36 00 00 8D
3E 19 00 FC B9 19 00 F3-A6 74 06 8D 16 3B 00 EB
04 8D 16 32 00 B4 09 CD-21 CB 8A 46 08 98 50 8B
AX=0D31 BX=0000 CX=007A DX=0000 SP=FFFC BP=0000 SI=0000 DI=0000
DS=0D31 ES=0D31 SS=0D31 CS=0D36
0D36:000B 8D360000
根据其中指示的 ds 寄存器内容查看数据段的情况如下:
-d0
0D31:0000
0D31:0010
0D31:0020
0D31:0030
0D31:0040
0D31:0050
0D31:0060
0D31:0070
可用 e 命令修改数据区的字符串,操作如下:
-e29
0D31:0029
0D31:0030
再次用 d 命令查看修改结果。
-d0
0D31:0000
0D31:0010
0D31:0020
0D31:0030
0D31:0040
0D31:0050
0D31:0060
.+.P.1......6...
>........t...;..
...2....!..F..P.
4D 6F 76 65 20 74 68 65-20 63 75 72 73 6F 72 20 Move the cursor
62 61 63 6B 77 61 72 64-2E 4D 6F 76 65 20 74 68
65 20 63 75 72 73 6F 72-20 66 6F 72 77 61 72 64
2E 20 4D 61 74 63 68 2E-0D 0A 24 4E 6F 20 6D 61
74 63 68 21 0D 0A 24 00-00 00 00 00 00 00 00 00
1E 2B C0 50 B8 31 0D 8E-D8 8E C0 8D 36 00 00 8D
3E 19 00 FC B9 19 00 F3-A6 74 06 8D 16 3B 00 EB
.+.P.1......6...
>........t...;..
backward.Move th
e cursor forward
. Match...$No ma
tch!..$.........
63.72
6B.77
77.61
61.72
72.64
62.66
64.2e
61.6f
2E.20
tch!..$.........
5
04 8D 16 32 00 B4 09 CD-21 CB 8A 46 08 98 50 8B
0D31:0070

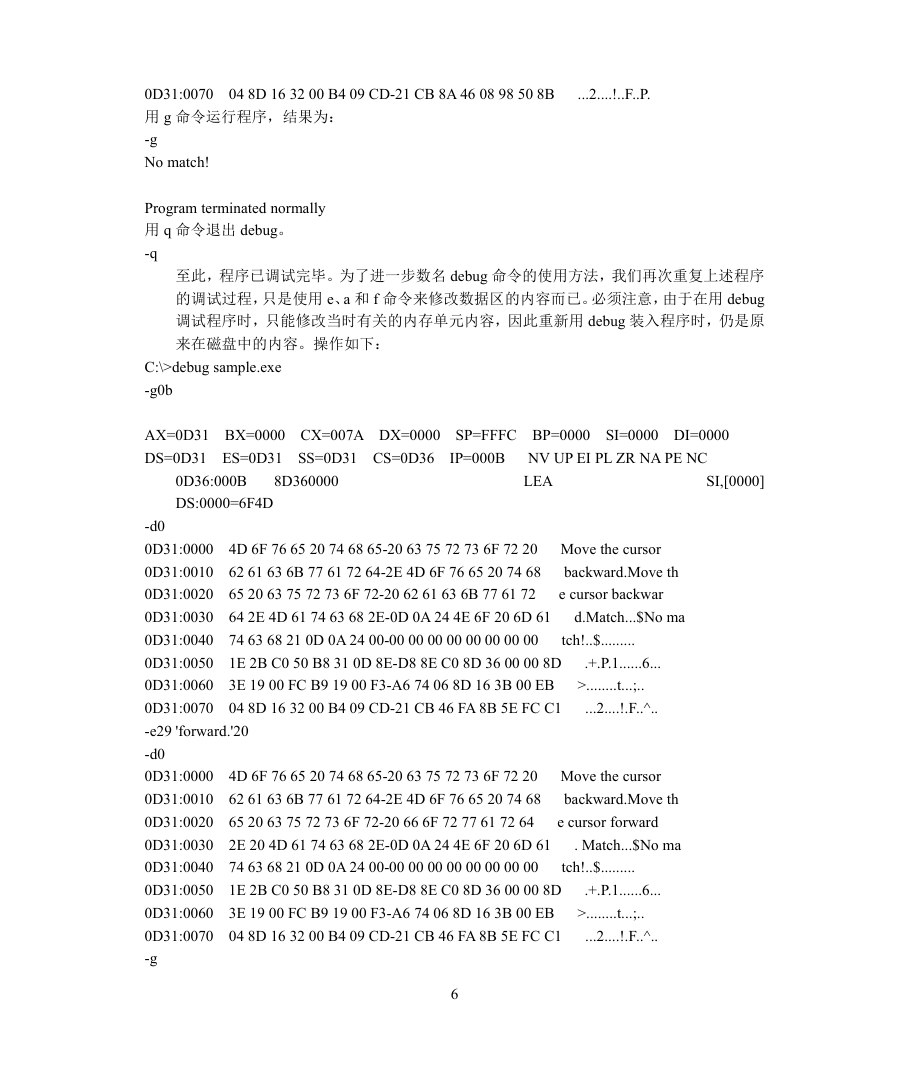

用 g 命令运行程序,结果为:
-g
No match!
...2....!..F..P.
Program terminated normally
用 q 命令退出 debug。
-q
至此,程序已调试完毕。为了进一步数名 debug 命令的使用方法,我们再次重复上述程序
的调试过程,只是使用 e、a 和 f 命令来修改数据区的内容而已。必须注意,由于在用 debug
调试程序时,只能修改当时有关的内存单元内容,因此重新用 debug 装入程序时,仍是原
来在磁盘中的内容。操作如下:
C:\>debug sample.exe
-g0b
AX=0D31 BX=0000 CX=007A DX=0000 SP=FFFC BP=0000 SI=0000 DI=0000
DS=0D31 ES=0D31 SS=0D31 CS=0D36
IP=000B
0D36:000B
DS:0000=6F4D
8D360000
NV UP EI PL ZR NA PE NC
LEA
SI,[0000]
-d0
0D31:0000
0D31:0010
0D31:0020
0D31:0030
0D31:0040
0D31:0050
0D31:0060
0D31:0070
-e29 'forward.'20
-d0
0D31:0000
0D31:0010
0D31:0020
0D31:0030
0D31:0040
0D31:0050
0D31:0060
0D31:0070
-g
4D 6F 76 65 20 74 68 65-20 63 75 72 73 6F 72 20 Move the cursor
62 61 63 6B 77 61 72 64-2E 4D 6F 76 65 20 74 68
65 20 63 75 72 73 6F 72-20 62 61 63 6B 77 61 72
64 2E 4D 61 74 63 68 2E-0D 0A 24 4E 6F 20 6D 61
74 63 68 21 0D 0A 24 00-00 00 00 00 00 00 00 00
1E 2B C0 50 B8 31 0D 8E-D8 8E C0 8D 36 00 00 8D
3E 19 00 FC B9 19 00 F3-A6 74 06 8D 16 3B 00 EB
04 8D 16 32 00 B4 09 CD-21 CB 46 FA 8B 5E FC C1
.+.P.1......6...
>........t...;..
...2....!.F..^..
backward.Move th
e cursor backwar
tch!..$.........
d.Match...$No ma
4D 6F 76 65 20 74 68 65-20 63 75 72 73 6F 72 20 Move the cursor
62 61 63 6B 77 61 72 64-2E 4D 6F 76 65 20 74 68
65 20 63 75 72 73 6F 72-20 66 6F 72 77 61 72 64
2E 20 4D 61 74 63 68 2E-0D 0A 24 4E 6F 20 6D 61
74 63 68 21 0D 0A 24 00-00 00 00 00 00 00 00 00
1E 2B C0 50 B8 31 0D 8E-D8 8E C0 8D 36 00 00 8D
3E 19 00 FC B9 19 00 F3-A6 74 06 8D 16 3B 00 EB
04 8D 16 32 00 B4 09 CD-21 CB 46 FA 8B 5E FC C1
.+.P.1......6...
>........t...;..
...2....!.F..^..
backward.Move th
e cursor forward
. Match...$No ma
tch!..$.........
6
