    VPX总线技术路线图

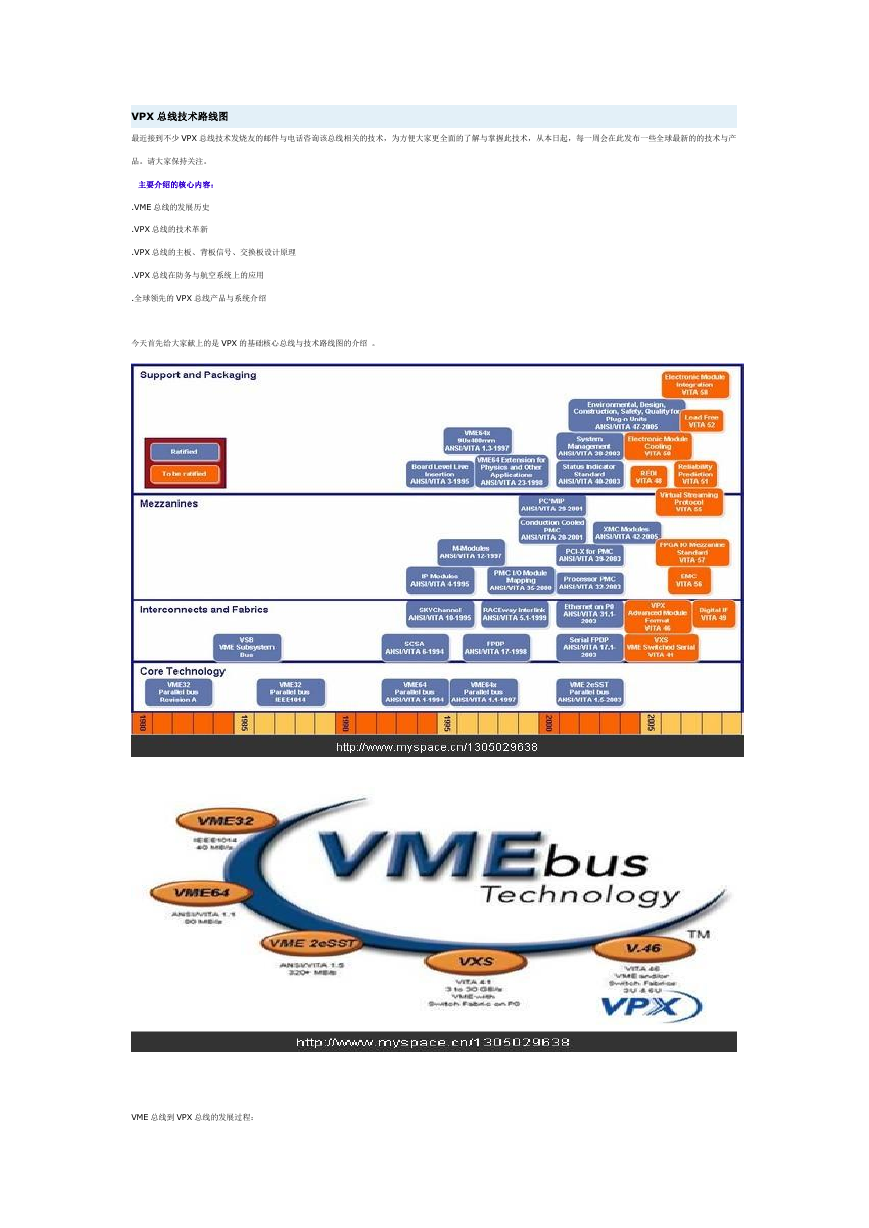

    VPX 总线技术路线图 最近接到不少 VPX 总线技术发烧友的邮件与电话咨询该总线相关的技术，为方便大家更全面的了解与掌握此技术，从本日起，每一周会在此发布一些全球最新的的技术与产 品。请大家保持关注。 主要介绍的核心内容： .VME 总线的发展历史 .VPX 总线的技术革新 .VPX 总线的主板、背板信号、交换板设计原理 .VPX 总线在防务与航空系统上的应用 .全球领先的 VPX 总线产品与系统介绍 今天首先给大家献上的是 VPX 的基础核心总线与技术路线图的介绍 。 VME 总线到 VPX 总线的发展过程：

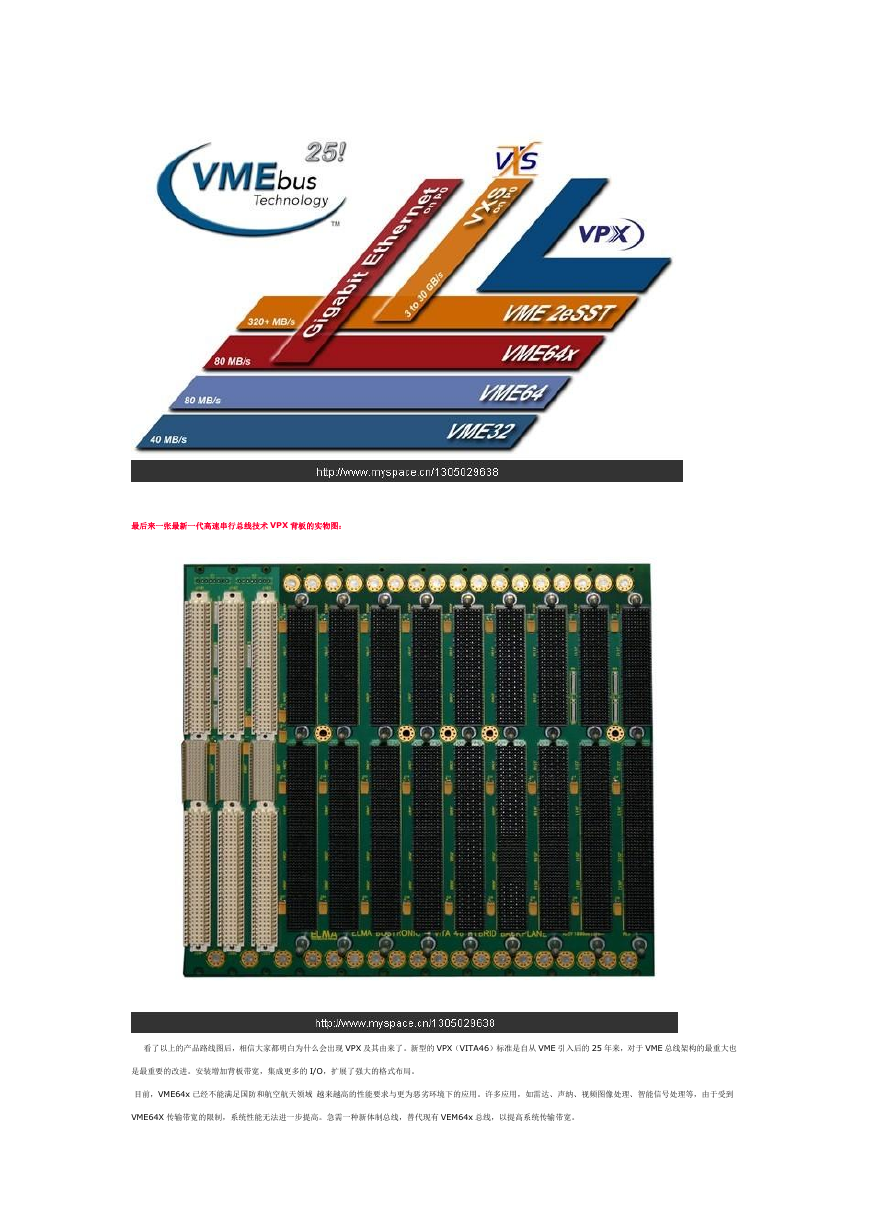

    最后来一张最新一代高速串行总线技术 VPX 背板的实物图： 看了以上的产品路线图后，相信大家都明白为什么会出现 VPX 及其由来了。新型的 VPX（VITA46）标准是自从 VME 引入后的 25 年来，对于 VME 总线架构的最重大也 是最重要的改进。安装增加背板带宽，集成更多的 I/O，扩展了强大的格式布局。 目前，VME64x 已经不能满足国防和航空航天领域 越来越高的性能要求与更为恶劣环境下的应用。许多应用，如雷达、声纳、视频图像处理、智能信号处理等，由于受到 VME64X 传输带宽的限制，系统性能无法进一步提高。急需一种新体制总线，替代现有 VEM64x 总线，以提高系统传输带宽。

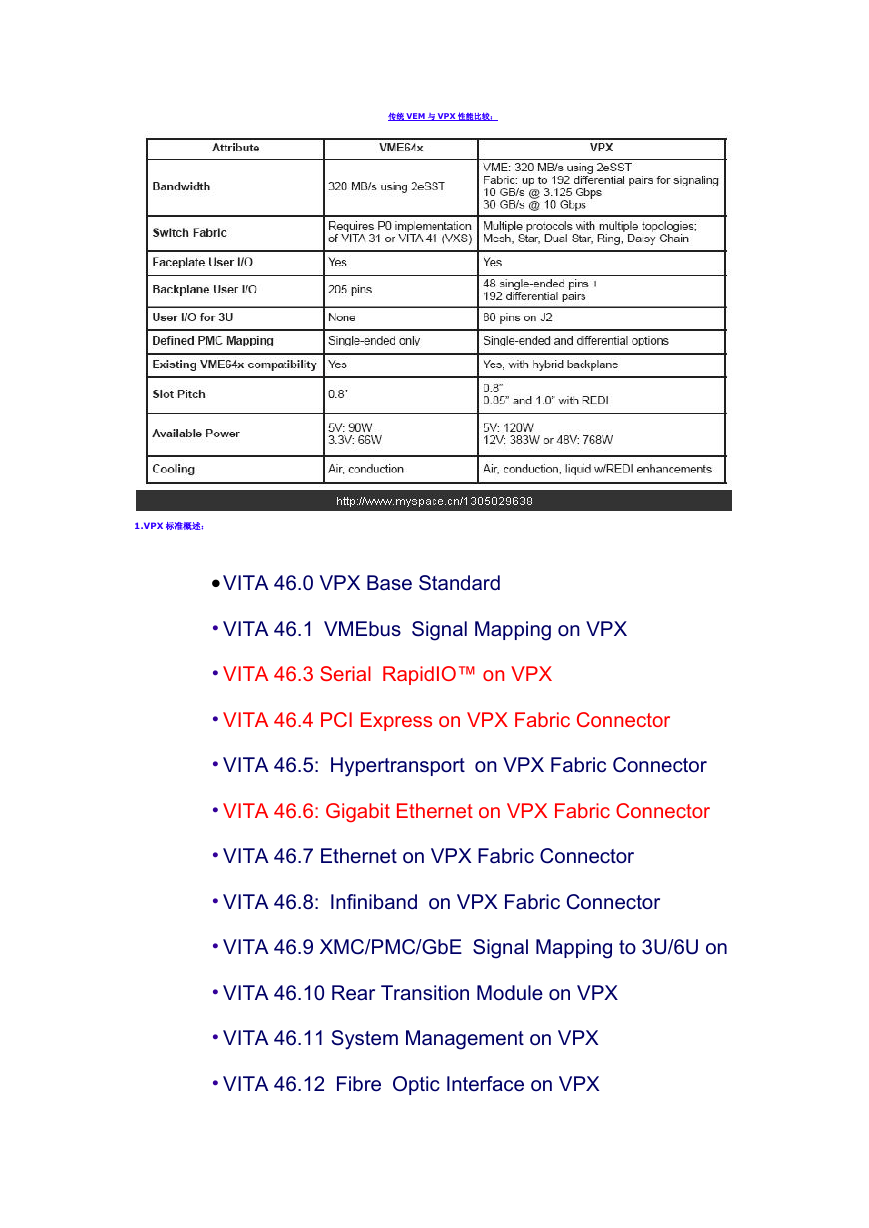

    传统 VEM 与 VPX 性能比较： 1.VPX 标准概述： •VITA 46.0 VPX Base Standard •VITA 46.1 VMEbus Signal Mapping on VPX •VITA 46.3 Serial RapidIO™ on VPX •VITA 46.4 PCI Express on VPX Fabric Connector •VITA 46.5: Hypertransport on VPX Fabric Connector •VITA 46.6: Gigabit Ethernet on VPX Fabric Connector •VITA 46.7 Ethernet on VPX Fabric Connector •VITA 46.8: Infiniband on VPX Fabric Connector •VITA 46.9 XMC/PMC/GbE Signal Mapping to 3U/6U on •VITA 46.10 Rear Transition Module on VPX •VITA 46.11 System Management on VPX •VITA 46.12 Fibre Optic Interface on VPX

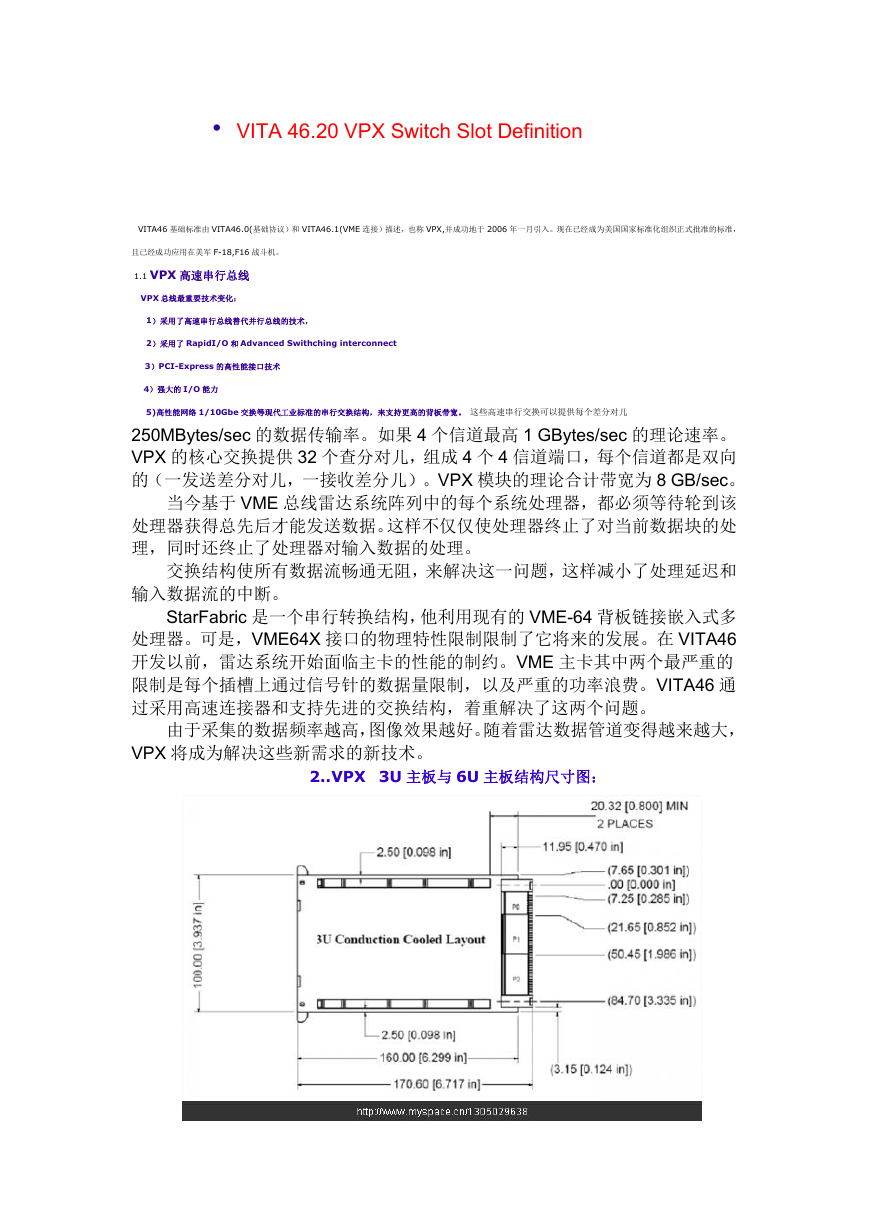

    • VITA 46.20 VPX Switch Slot Definition VITA46 基础标准由 VITA46.0(基础协议）和 VITA46.1(VME 连接）描述，也称 VPX,并成功地于 2006 年一月引入。现在已经成为美国国家标准化组织正式批准的标准， 且已经成功应用在美军 F-18,F16 战斗机。 1.1 VPX 高速串行总线 VPX 总线最重要技术变化： 1）采用了高速串行总线替代并行总线的技术， 2）采用了 RapidI/O 和 Advanced Swithching interconnect 3）PCI-Express 的高性能接口技术 4）强大的 I/O 能力 5)高性能网络 1/10Gbe 交换等现代工业标准的串行交换结构，来支持更高的背板带宽。 这些高速串行交换可以提供每个差分对儿 250MBytes/sec 的数据传输率。如果 4 个信道最高 1 GBytes/sec 的理论速率。 VPX 的核心交换提供 32 个查分对儿，组成 4 个 4 信道端口，每个信道都是双向 的（一发送差分对儿，一接收差分儿）。VPX 模块的理论合计带宽为 8 GB/sec。 当今基于 VME 总线雷达系统阵列中的每个系统处理器，都必须等待轮到该 处理器获得总先后才能发送数据。这样不仅仅使处理器终止了对当前数据块的处 理，同时还终止了处理器对输入数据的处理。 交换结构使所有数据流畅通无阻，来解决这一问题，这样减小了处理延迟和 输入数据流的中断。 StarFabric 是一个串行转换结构，他利用现有的 VME-64 背板链接嵌入式多 处理器。可是，VME64X 接口的物理特性限制限制了它将来的发展。在 VITA46 开发以前，雷达系统开始面临主卡的性能的制约。VME 主卡其中两个最严重的 限制是每个插槽上通过信号针的数据量限制，以及严重的功率浪费。VITA46 通 过采用高速连接器和支持先进的交换结构，着重解决了这两个问题。 由于采集的数据频率越高，图像效果越好。随着雷达数据管道变得越来越大， VPX 将成为解决这些新需求的新技术。 2..VPX 3U 主板与 6U 主板结构尺寸图：

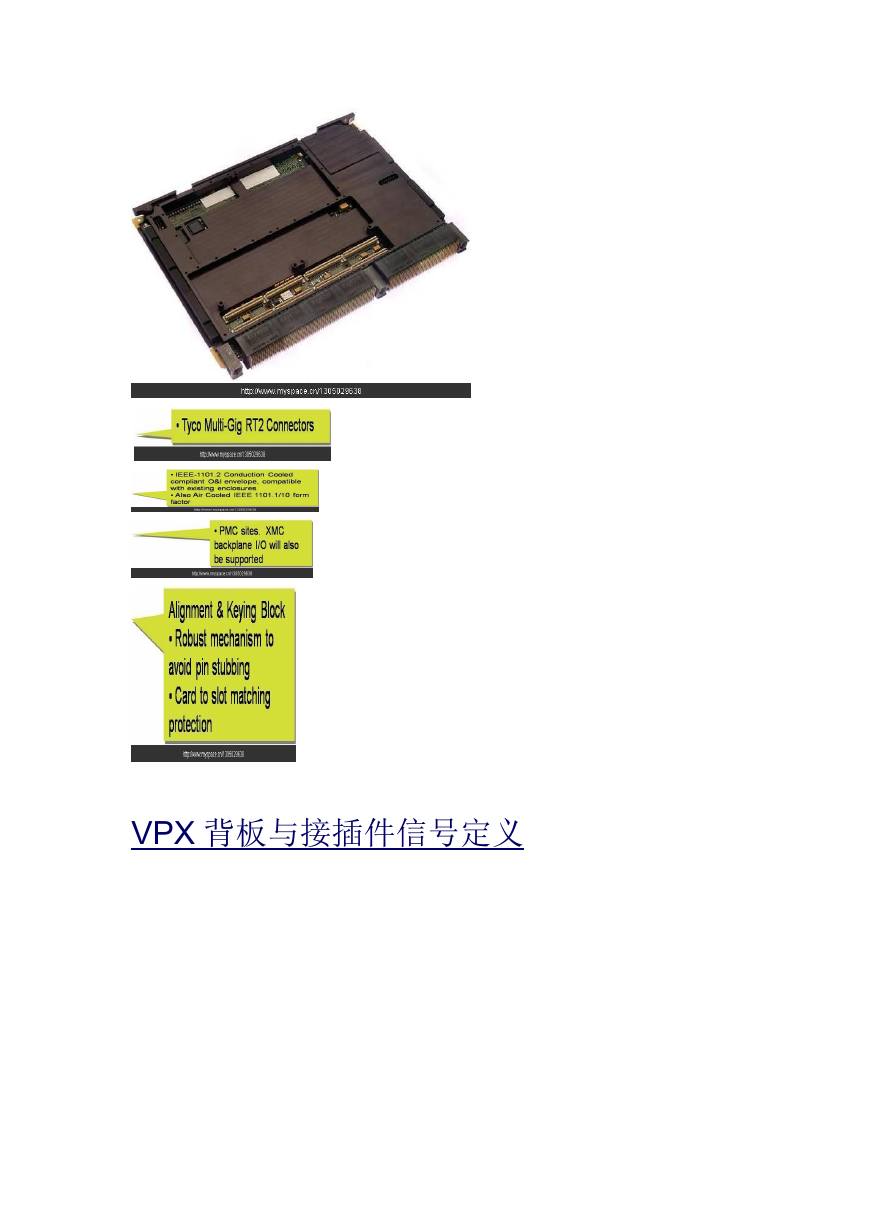

    3U 结构图 VPX 实物结构图详解 6U 结构图
    VPX 背板与接插件信号定义

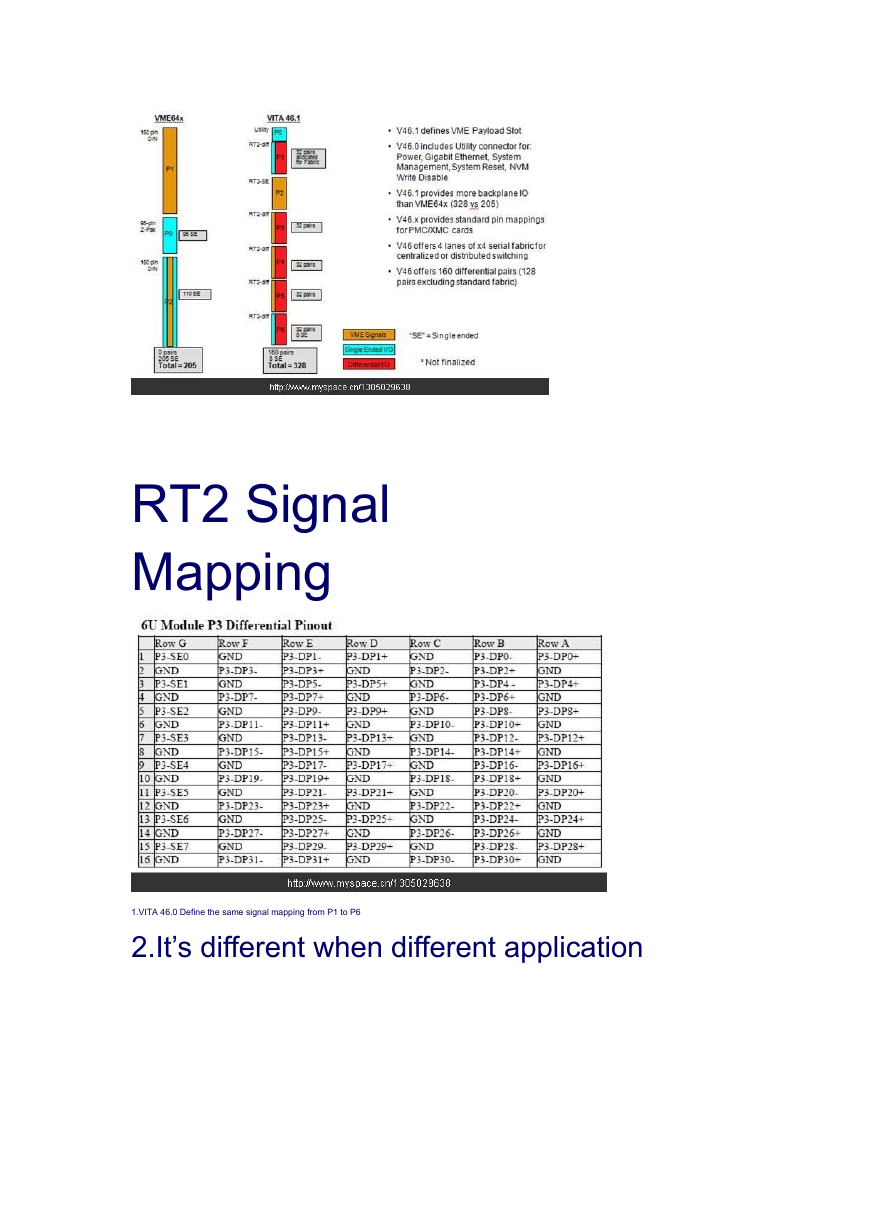

    RT2 Signal Mapping 1.VITA 46.0 Define the same signal mapping from P1 to P6 2.It’s different when different application

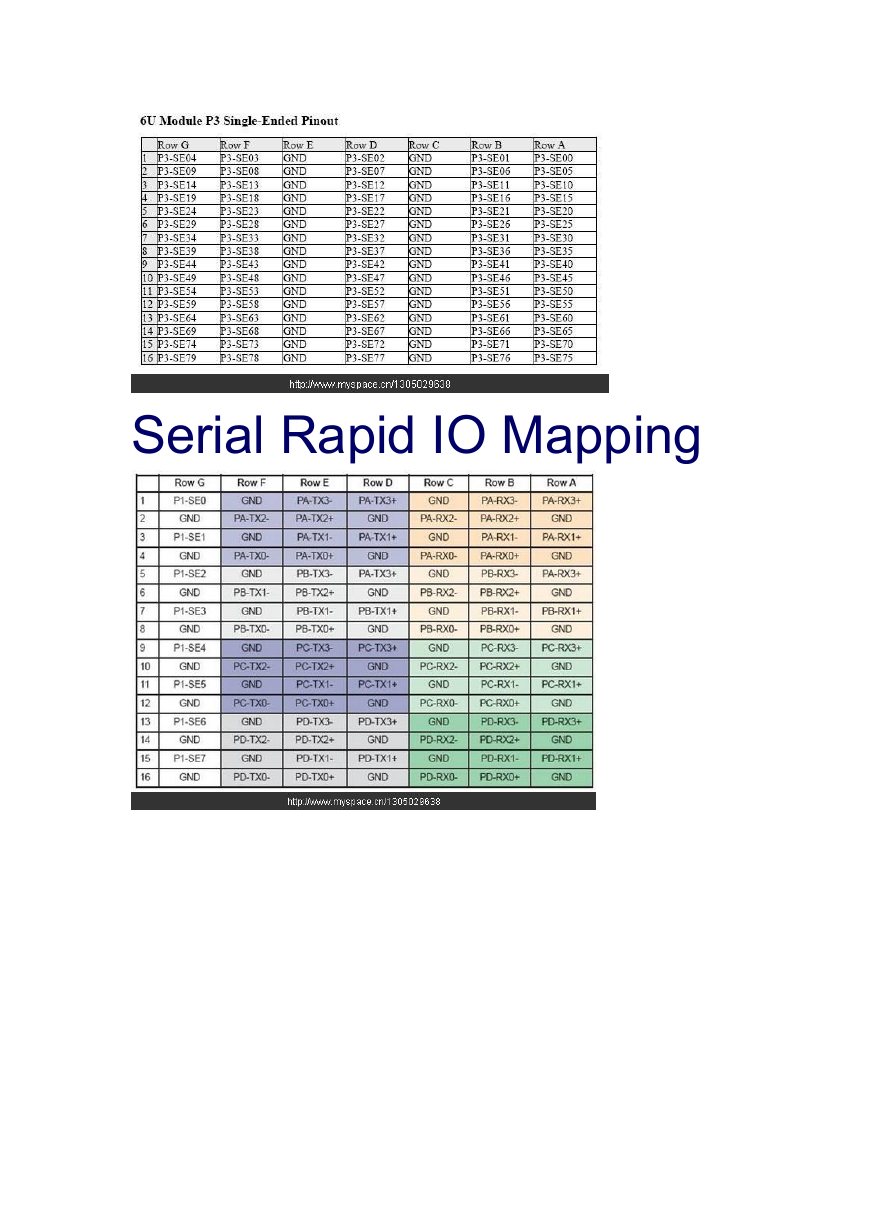

    Serial Rapid IO Mapping
