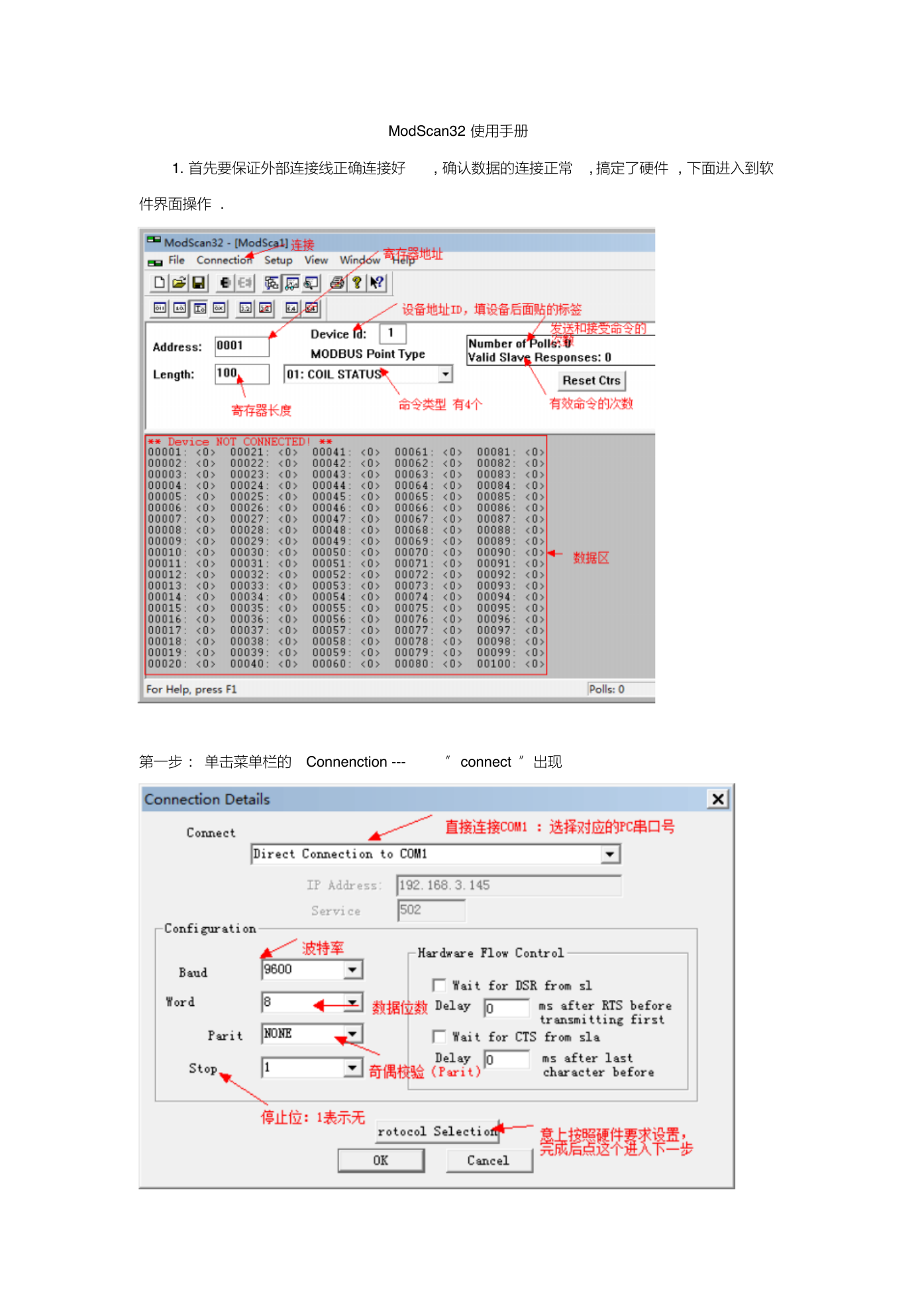

ModScan32 使用手册 1. 首先要保证外部连接线正确连接好 , 确认数据的连接正常 , 搞定了硬件 , 下面进入到软 件界面操作 . 第一步 : 单击菜单栏的 Connenction --- ”connect ”出现 

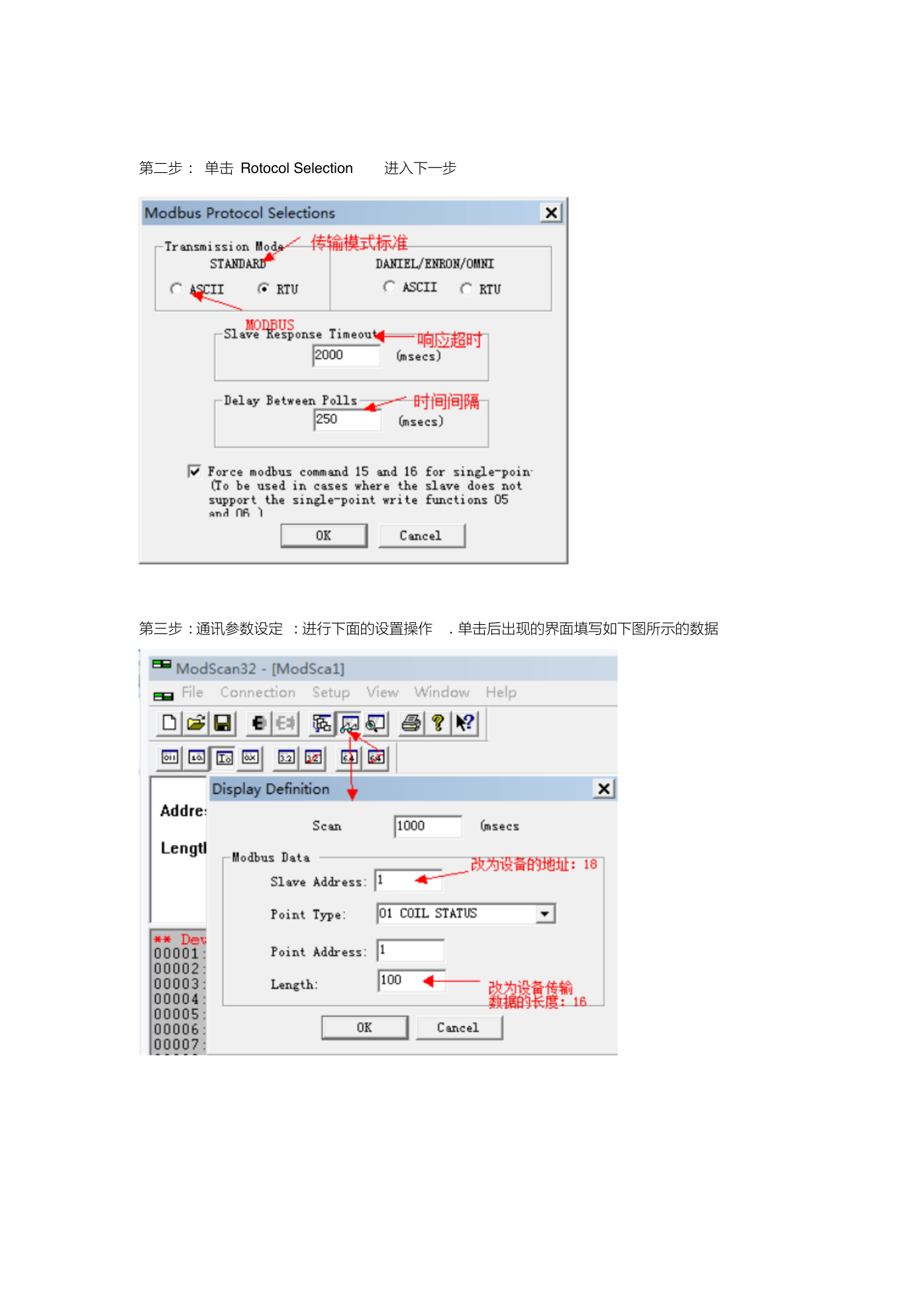

第二步 : 单击 Rotocol Selection 进入下一步 第三步 : 通讯参数设定 : 进行下面的设置操作 . 单击后出现的界面填写如下图所示的数据 

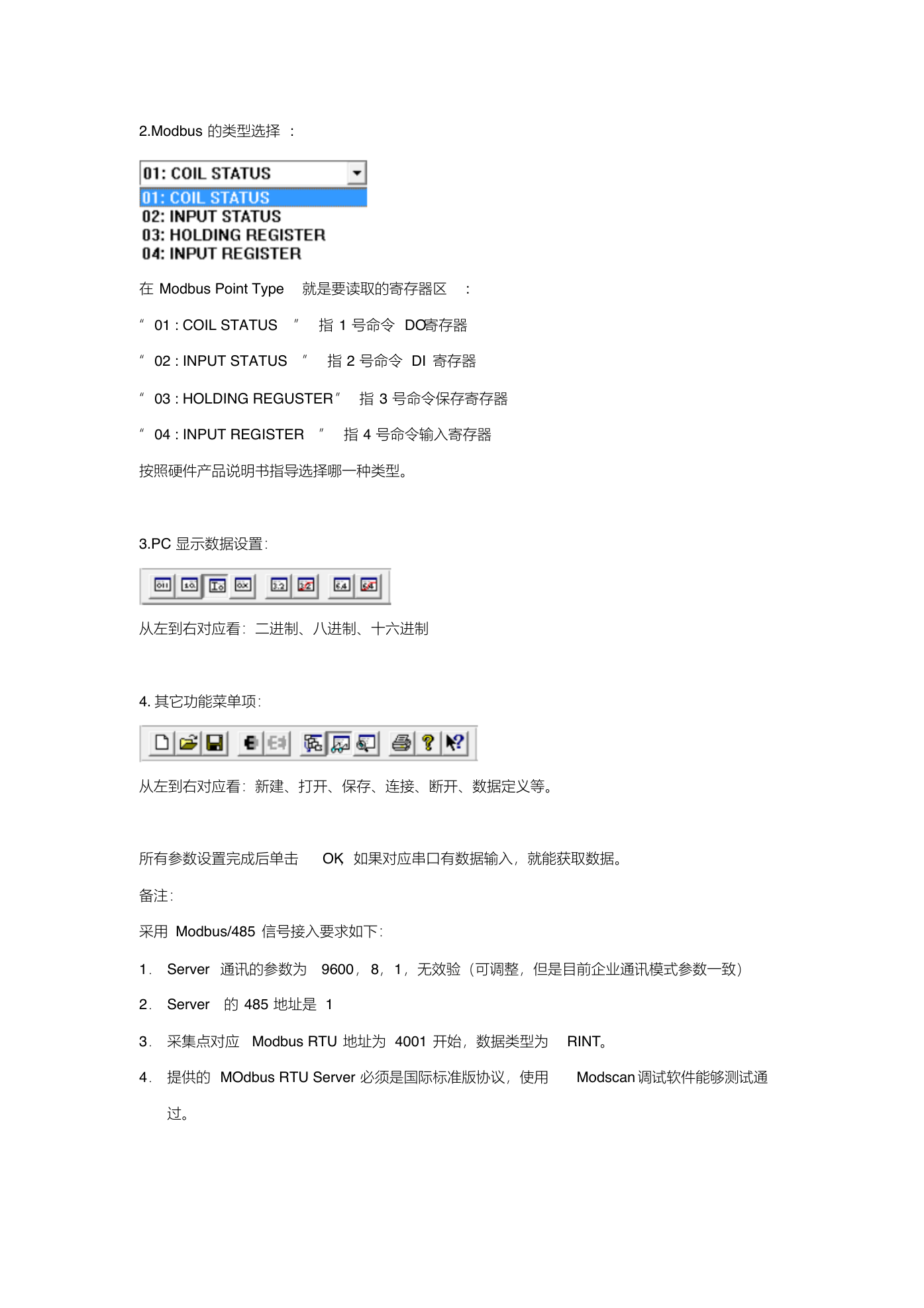

2.Modbus 的类型选择 : 在 Modbus Point Type 就是要读取的寄存器区 : “01 : COIL STATUS ” 指 1 号命令 DO寄存器 “02 : INPUT STATUS ” 指 2 号命令 DI 寄存器 “03 : HOLDING REGUSTER ” 指 3 号命令保存寄存器 “04 : INPUT REGISTER ” 指 4 号命令输入寄存器 按照硬件产品说明书指导选择哪一种类型。 3.PC 显示数据设置： 从左到右对应看：二进制、八进制、十六进制 4. 其它功能菜单项： 从左到右对应看：新建、打开、保存、连接、断开、数据定义等。 所有参数设置完成后单击 OK，如果对应串口有数据输入，就能获取数据。 备注： 采用 Modbus/485 信号接入要求如下： 1． Server 通讯的参数为 9600， 8，1，无效验（可调整，但是目前企业通讯模式参数一致） 2． Server 的 485 地址是 1 3． 采集点对应 Modbus RTU 地址为 4001 开始，数据类型为 RINT。 4． 提供的 MOdbus RTU Server 必须是国际标准版协议，使用 Modscan 调试软件能够测试通 过。 

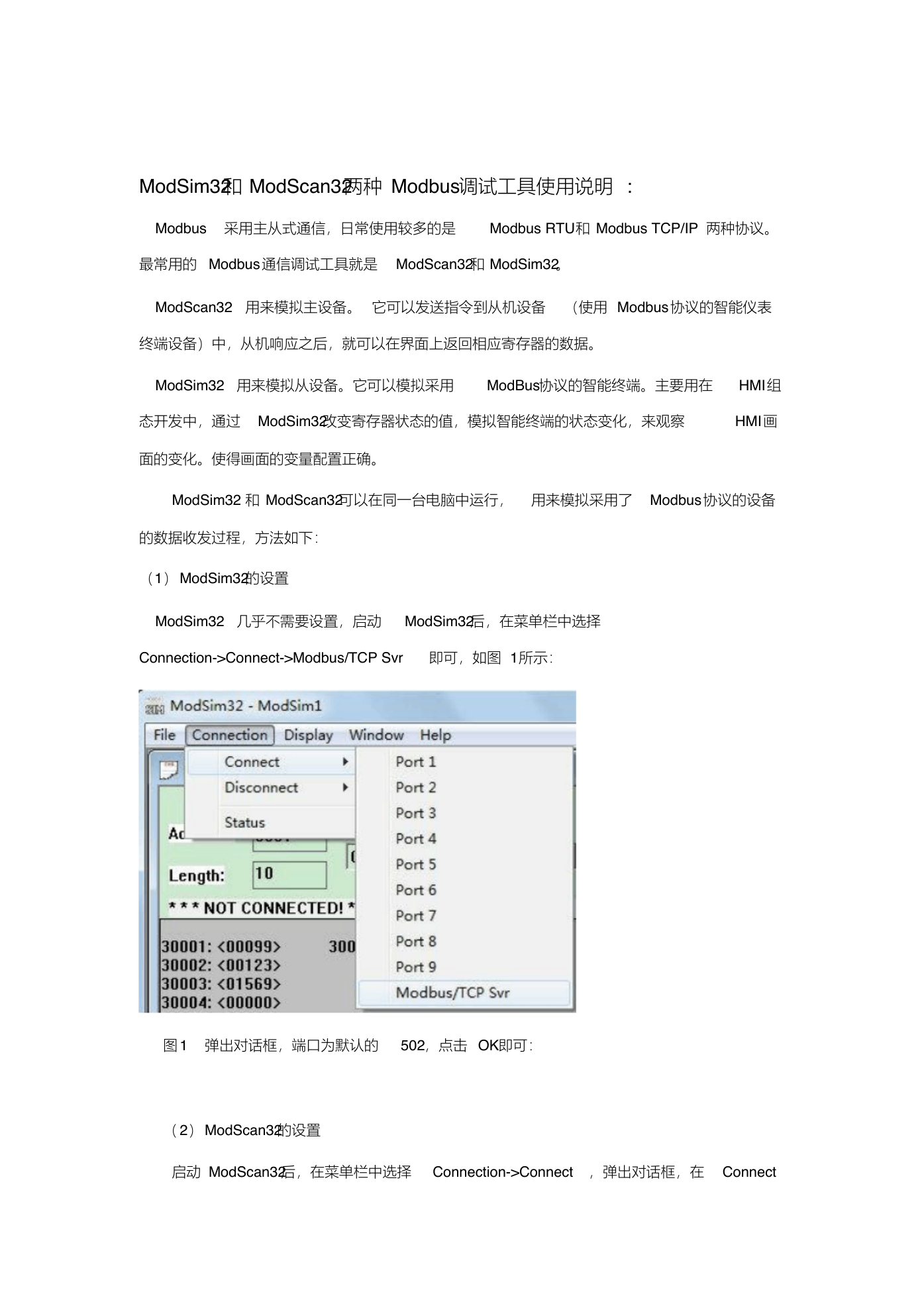

ModSim32和 ModScan32两种 Modbus调试工具使用说明 : Modbus 采用主从式通信，日常使用较多的是 Modbus RTU和 Modbus TCP/IP 两种协议。 最常用的 Modbus通信调试工具就是 ModScan32和 ModSim32。 ModScan32 用来模拟主设备。 它可以发送指令到从机设备 （使用 Modbus协议的智能仪表 终端设备）中，从机响应之后，就可以在界面上返回相应寄存器的数据。 ModSim32 用来模拟从设备。它可以模拟采用 ModBus协议的智能终端。主要用在 HMI组 态开发中，通过 ModSim32改变寄存器状态的值，模拟智能终端的状态变化，来观察 HMI画 面的变化。使得画面的变量配置正确。 ModSim32 和 ModScan32可以在同一台电脑中运行， 用来模拟采用了 Modbus协议的设备 的数据收发过程，方法如下： （1） ModSim32的设置 ModSim32 几乎不需要设置，启动 ModSim32后，在菜单栏中选择 Connection->Connect->Modbus/TCP Svr 即可，如图 1所示： 图 1 弹出对话框，端口为默认的 502，点击 OK即可： （ 2） ModScan32的设置 启动 ModScan32后，在菜单栏中选择 Connection->Connect ，弹出对话框，在 Connect 

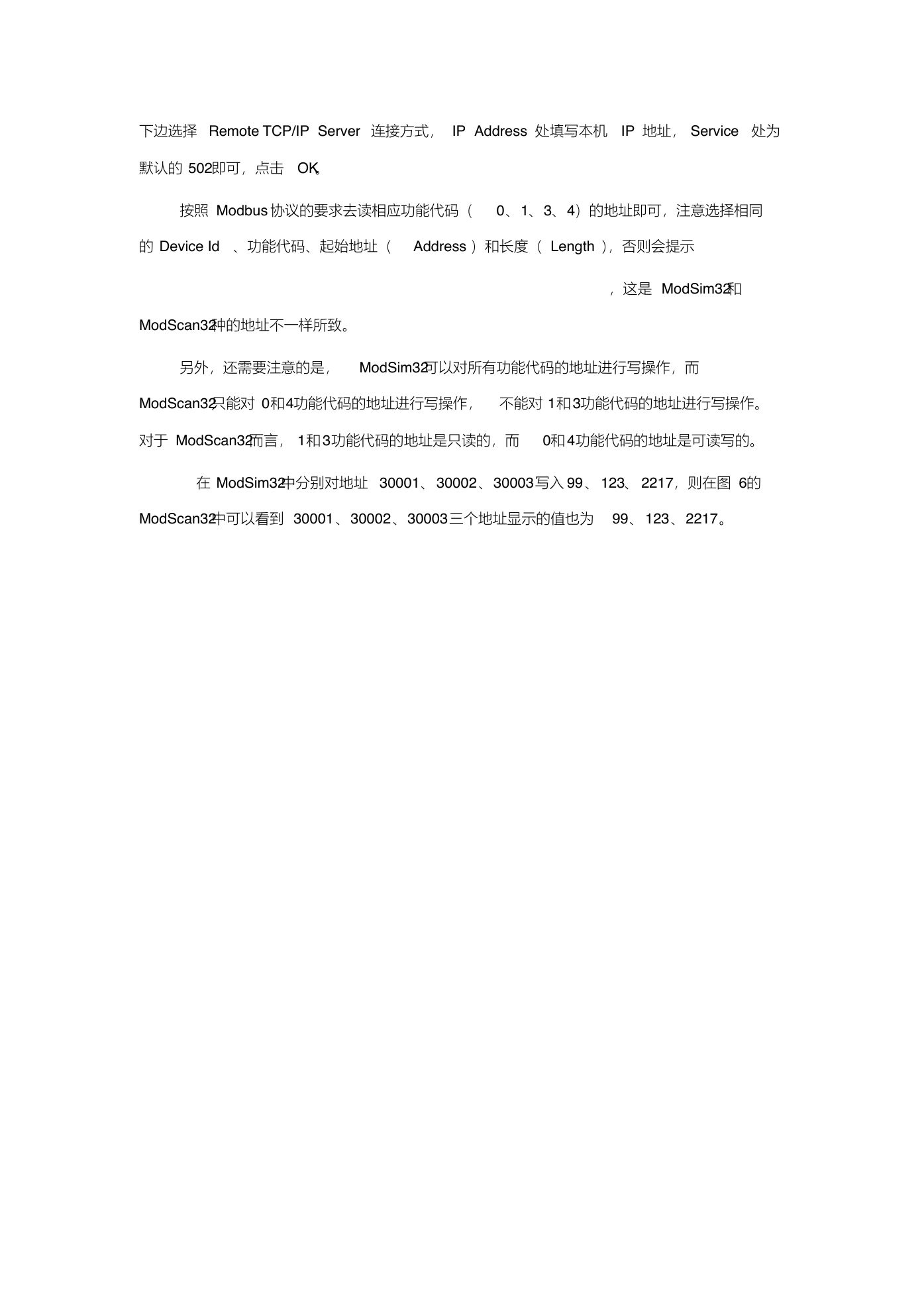

下边选择 Remote TCP/IP Server 连接方式， IP Address 处填写本机 IP 地址， Service 处为 默认的 502即可，点击 OK。 按照 Modbus 协议的要求去读相应功能代码（ 0、1、3、4）的地址即可，注意选择相同 的 Device Id 、功能代码、起始地址（ Address ）和长度（ Length ），否则会提示 ，这是 ModSim32和 ModScan32种的地址不一样所致。 另外，还需要注意的是， ModSim32可以对所有功能代码的地址进行写操作，而 ModScan32只能对 0和4功能代码的地址进行写操作， 不能对 1和 3功能代码的地址进行写操作。 对于 ModScan32而言， 1和 3功能代码的地址是只读的，而 0和 4功能代码的地址是可读写的。 在 ModSim32中分别对地址 30001、 30002、30003写入 99、 123、 2217，则在图 6的 ModScan32中可以看到 30001、30002、30003三个地址显示的值也为 99、 123、2217。
