《微波器件与电路》--微波放大器.pdf

发布时间：2022-06-14 发布人：admin 分类：说明书资料大小：1.63M 资料格式：pdf 举报版权申诉


第1页 / 共45页


第2页 / 共45页


第3页 / 共45页


第4页 / 共45页


第5页 / 共45页


第6页 / 共45页


第7页 / 共45页


第8页 / 共45页

《微波器件原理与芯片设计方法》 ——微波放大器

放大器的设计流程

一、稳定性分析－输入/输出稳定圆

一、稳定性分析－放大器的稳定措施

二、最大增益设计和给定增益设计

三、低噪声放大器设计

1、放大器的噪声系数

2、等噪声系数圆

3、低噪声放大器设计流程

4、低噪声放大器设计举例

4、放大器设计举例

四、宽带放大器设计

1、负反馈

2、平衡放大器

3、分布放大器行波放大器

4、功率放大器

4、功率放大器-关键指标

4、功率放大器-与小信号放大器的区别

4、功率放大器-分类

4、功率放大器-设计流程

4、功率放大器-阻抗匹配

4、功率放大器设计举例

放大器的设计流程

4、功率放大器的非线性失真

4、功率放大器-线性化技术

《《微波器件原理与芯片设计方法微波器件原理与芯片设计方法》》 ————微波放大器微波放大器东南大学毫米波国家重点实验室陈墨 2010-11-08

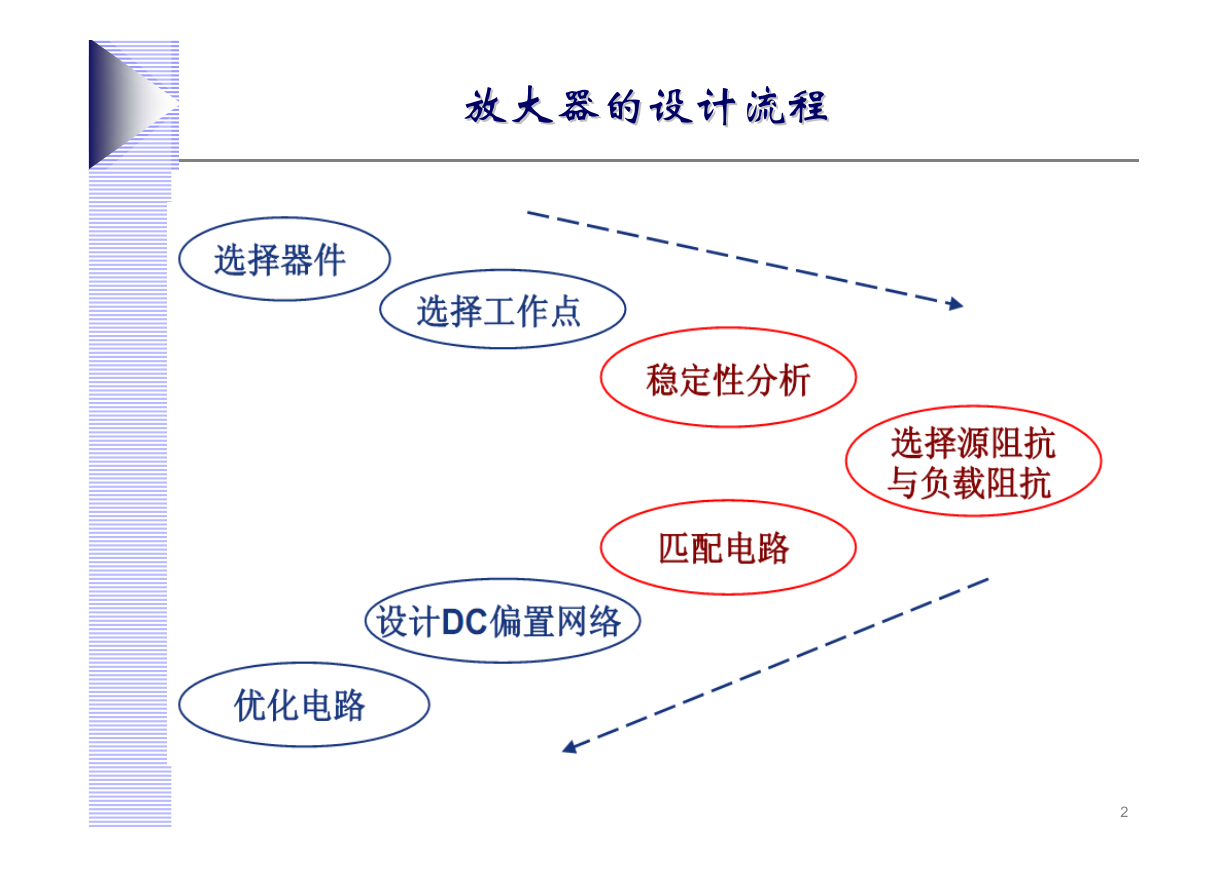

放大器的设计流程放大器的设计流程 2

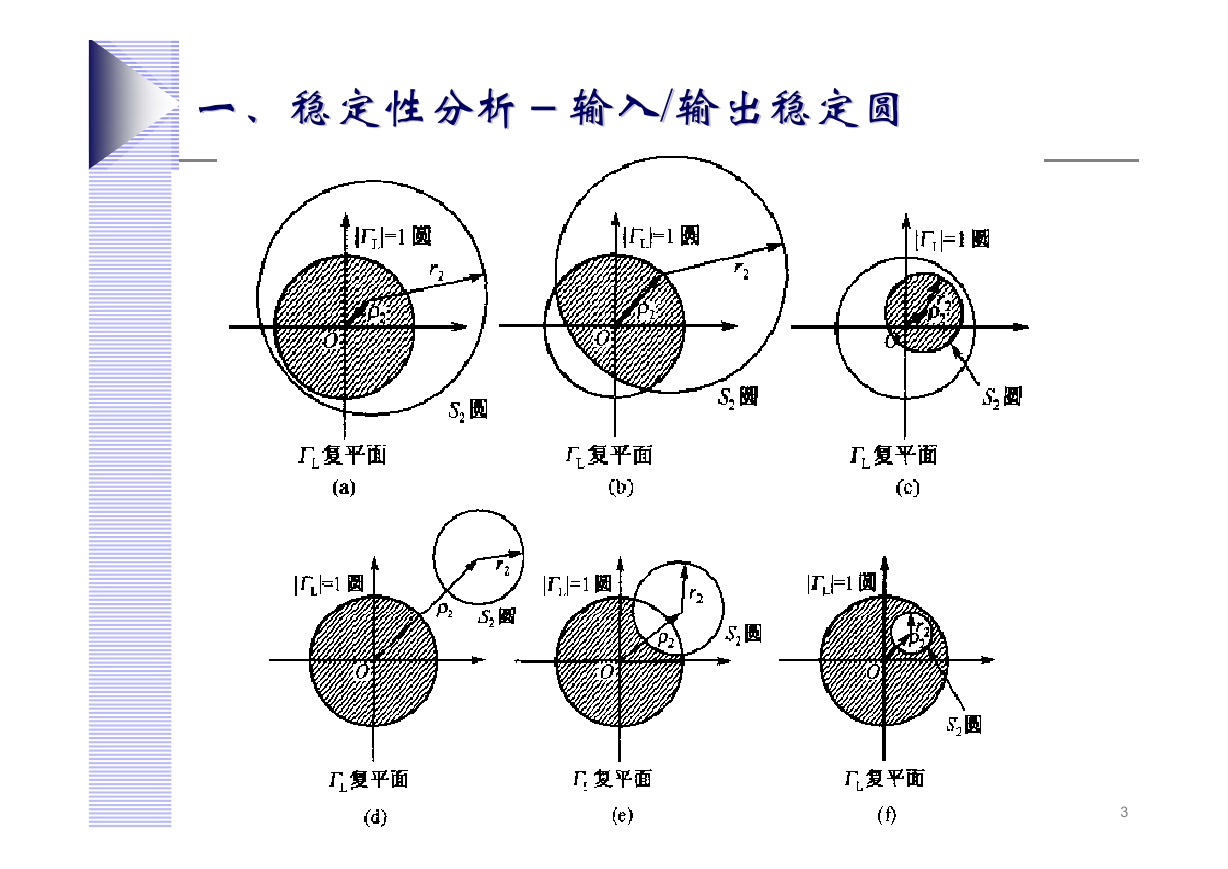

一、稳定性分析－输入//输出稳定圆输出稳定圆一、稳定性分析－输入 3

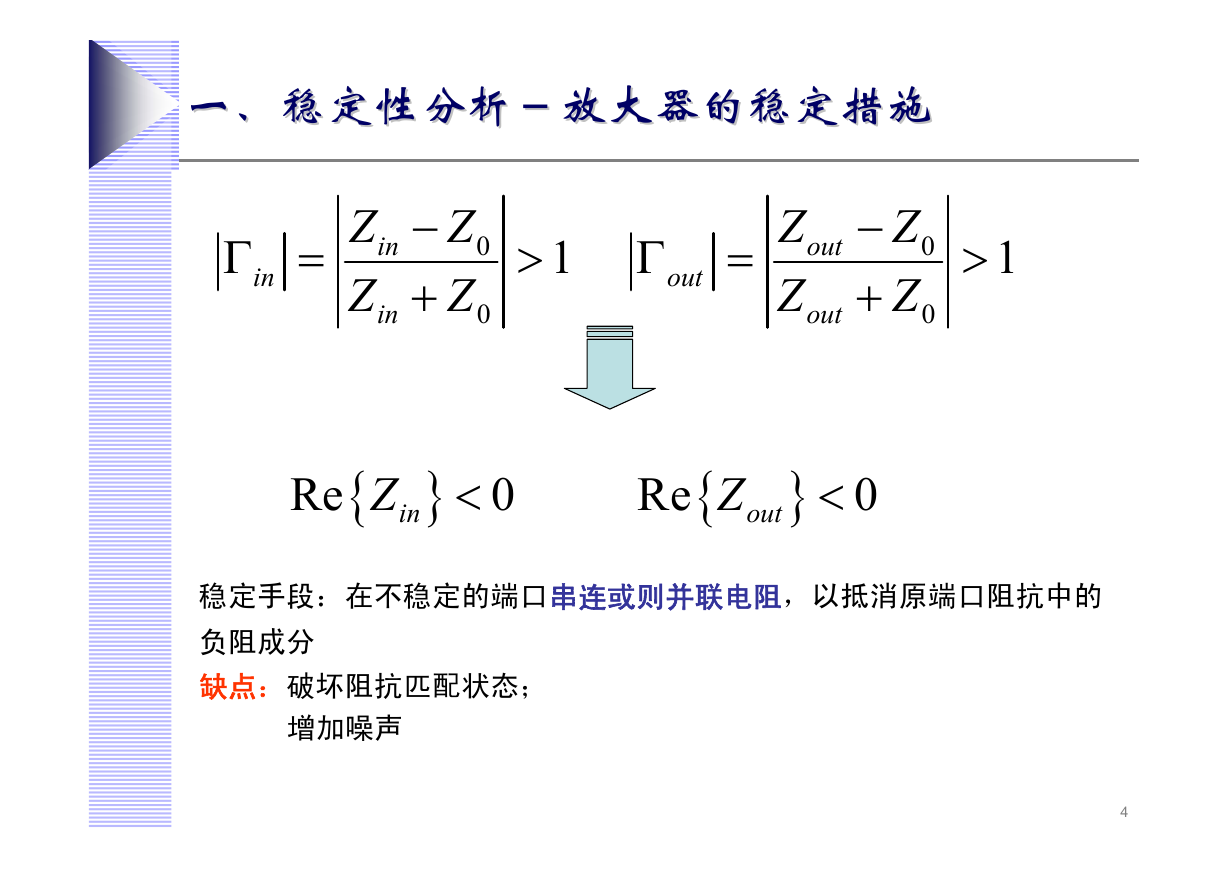

一、稳定性分析－放大器的稳定措施一、稳定性分析－放大器的稳定措施 Γ = in Z Z in in − + Z Z 0 0 > 1 Γ out = Z Z out out − + Z Z 0 0 > 1 Re { inZ } < 0 Re { outZ } < 0 稳定手段：在不稳定的端口串连或则并联电阻，以抵消原端口阻抗中的负阻成分缺点：破坏阻抗匹配状态；增加噪声 4

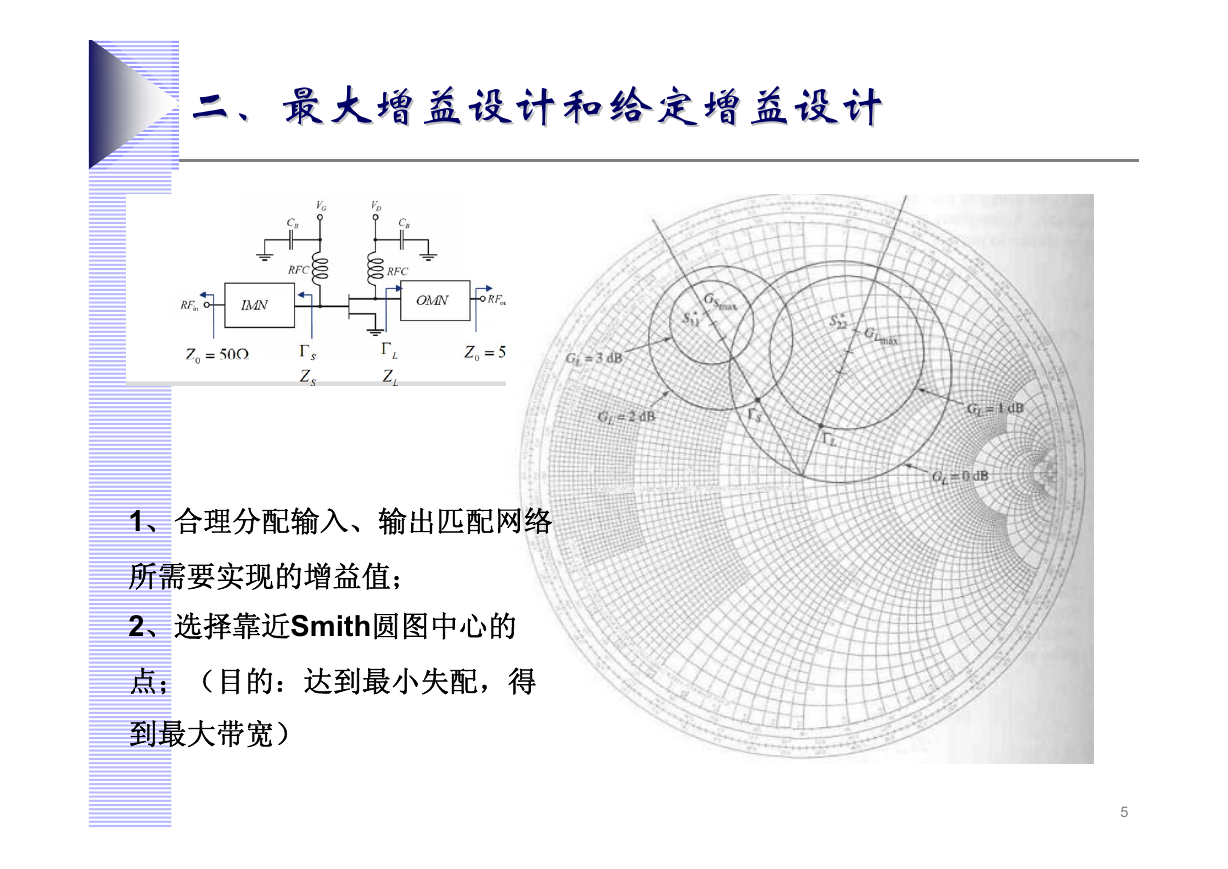

二、最大增益设计和给定增益设计二、最大增益设计和给定增益设计 1、合理分配输入、输出匹配网络所需要实现的增益值； 2、选择靠近Smith圆图中心的点；（目的：达到最小失配，得到最大带宽） 5

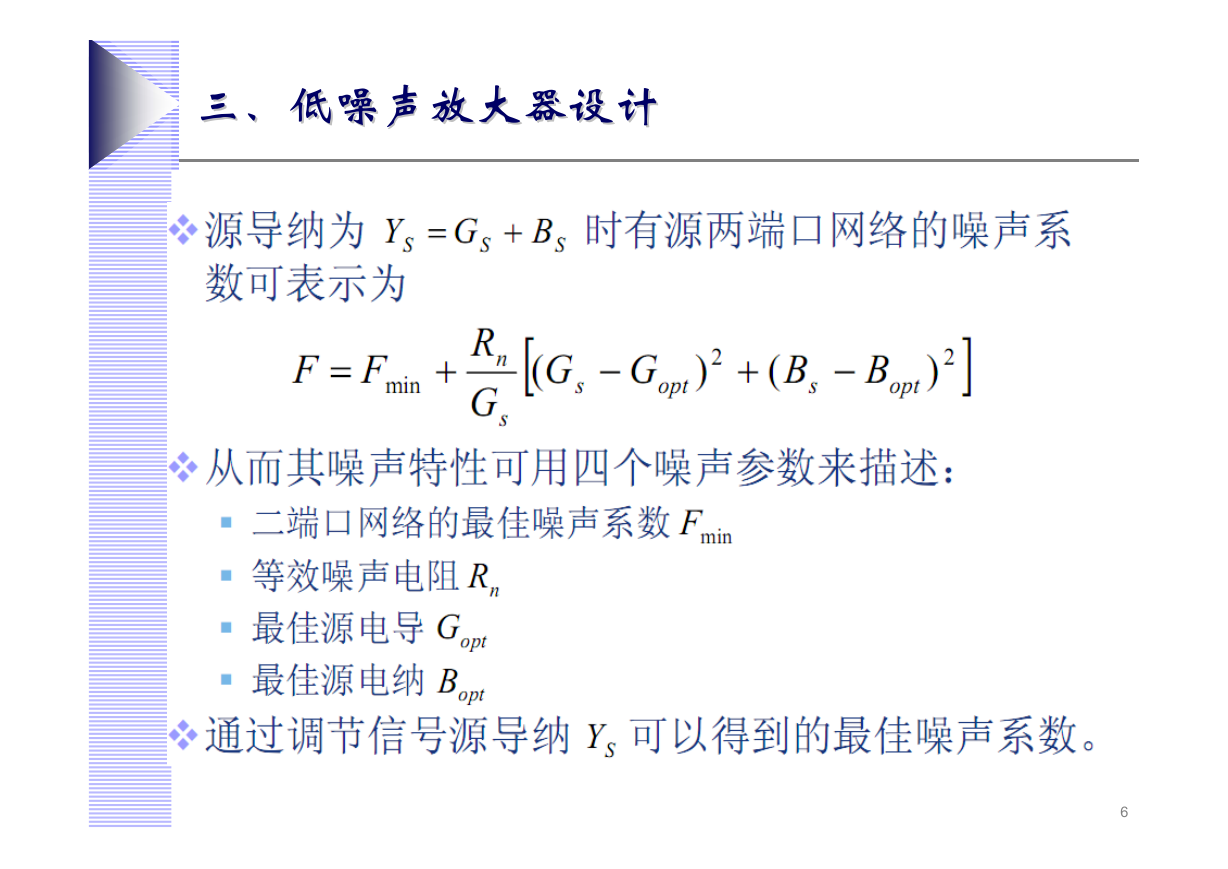

三、低噪声放大器设计三、低噪声放大器设计 6

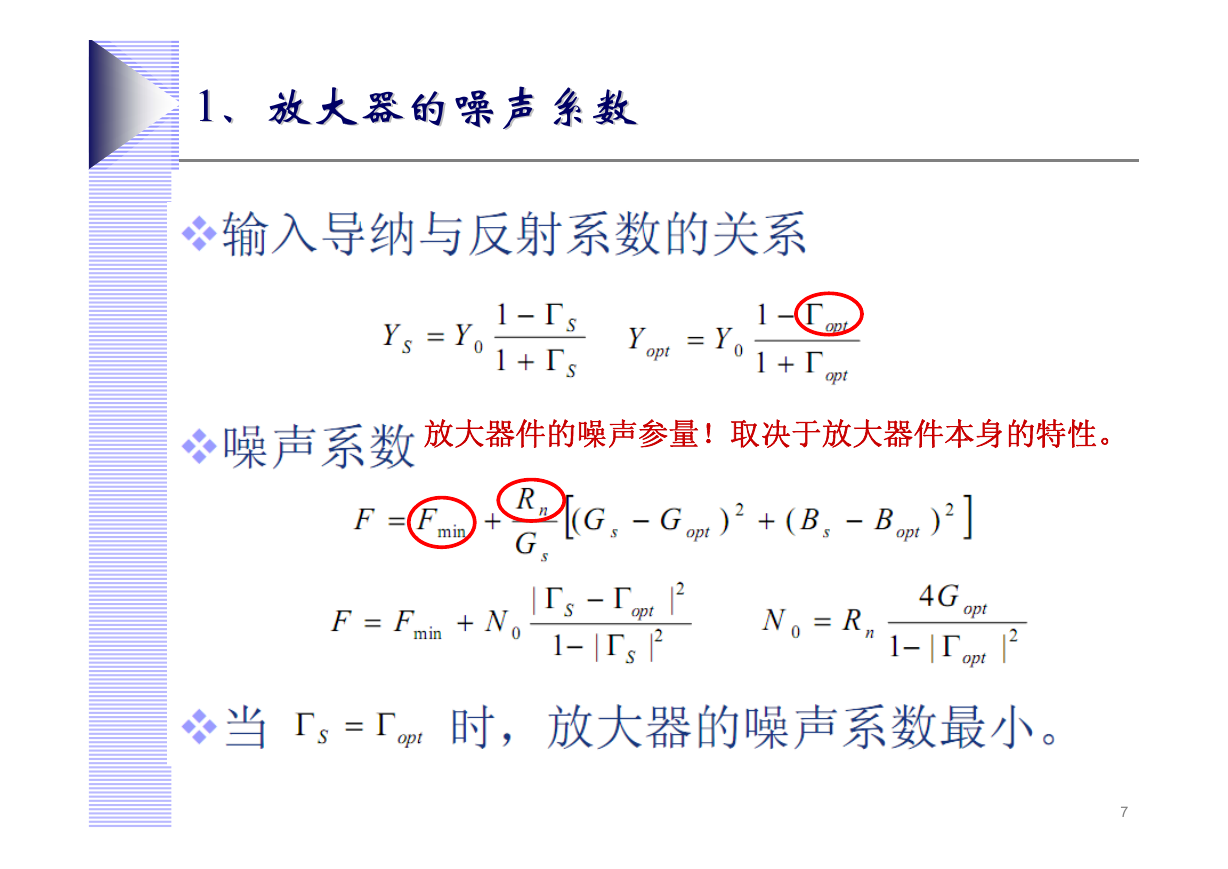

11、放大器的噪声系数、放大器的噪声系数放大器件的噪声参量！取决于放大器件本身的特性。 7

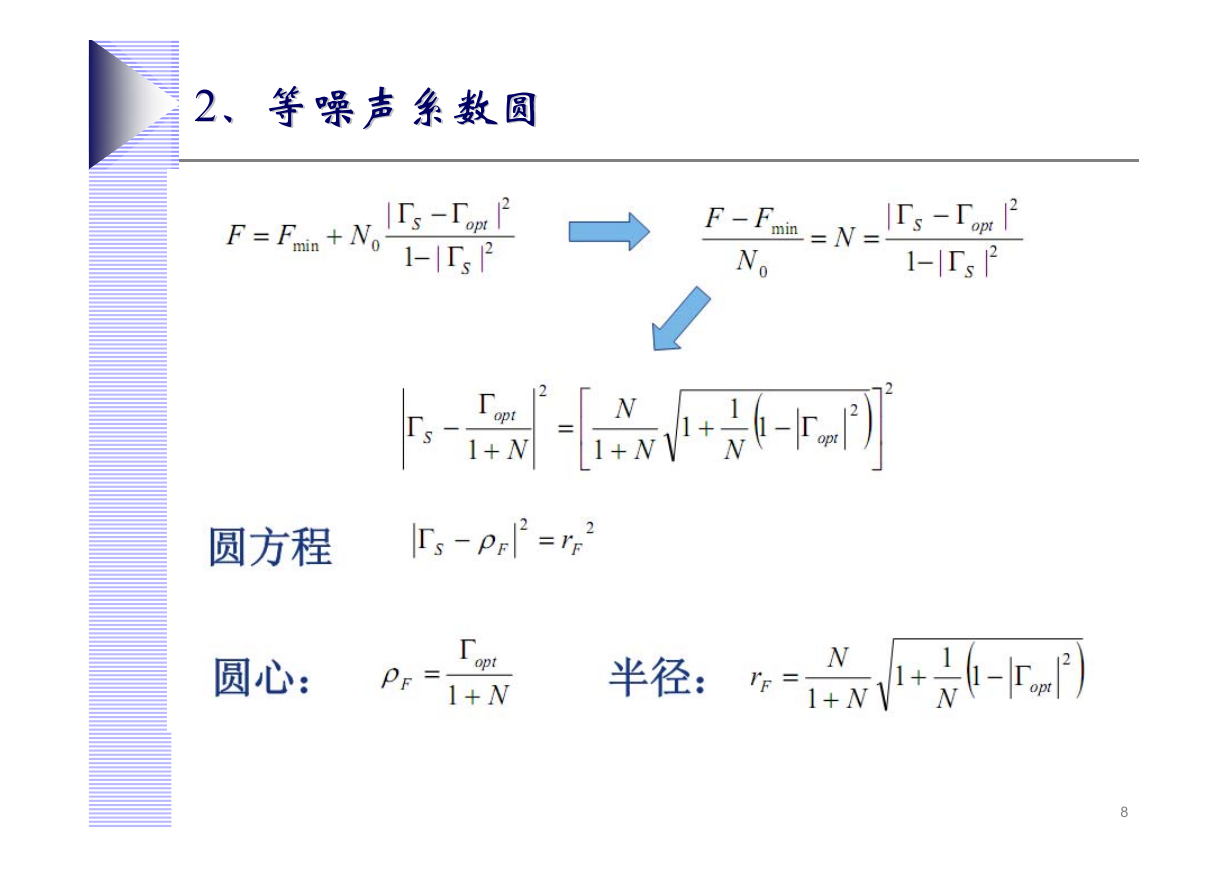

22、等噪声系数圆、等噪声系数圆 8
