(10)授权公告号 CN 201482299 U(45)授权公告日 2010.05.26CN 201482299 U*CN201482299U*(21)申请号 200920146367.9(22)申请日 2009.03.18B01D 33/04(2006.01)B30B 9/24(2006.01)(73)专利权人丹东东方机电工程有限公司地址118303 辽宁省丹东市外环路188号集贤工业园区(72)发明人曲娴牛承国周玲(54)实用新型名称多功能组合式带式压滤机(57)摘要本实用新型涉及一种环保领域水处理系统的污泥处理系统装置，适用于污泥处理的多功能组合式带式压滤机。设备包括絮凝装置、浓缩装置、宽带布料装置、脱水装置，集絮凝、浓缩、布料、脱水多功能于一体。解决了混合、絮凝不充分，滤液中仍含有大量污泥，布料不均匀等缺陷。泥浆浓度小于1％时采用絮凝装置、浓缩装置、脱水装置组合，浓度大于1％时采用絮凝装置、宽带布料装置、脱水装置组合。(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页说明书 2 页附图 2 页

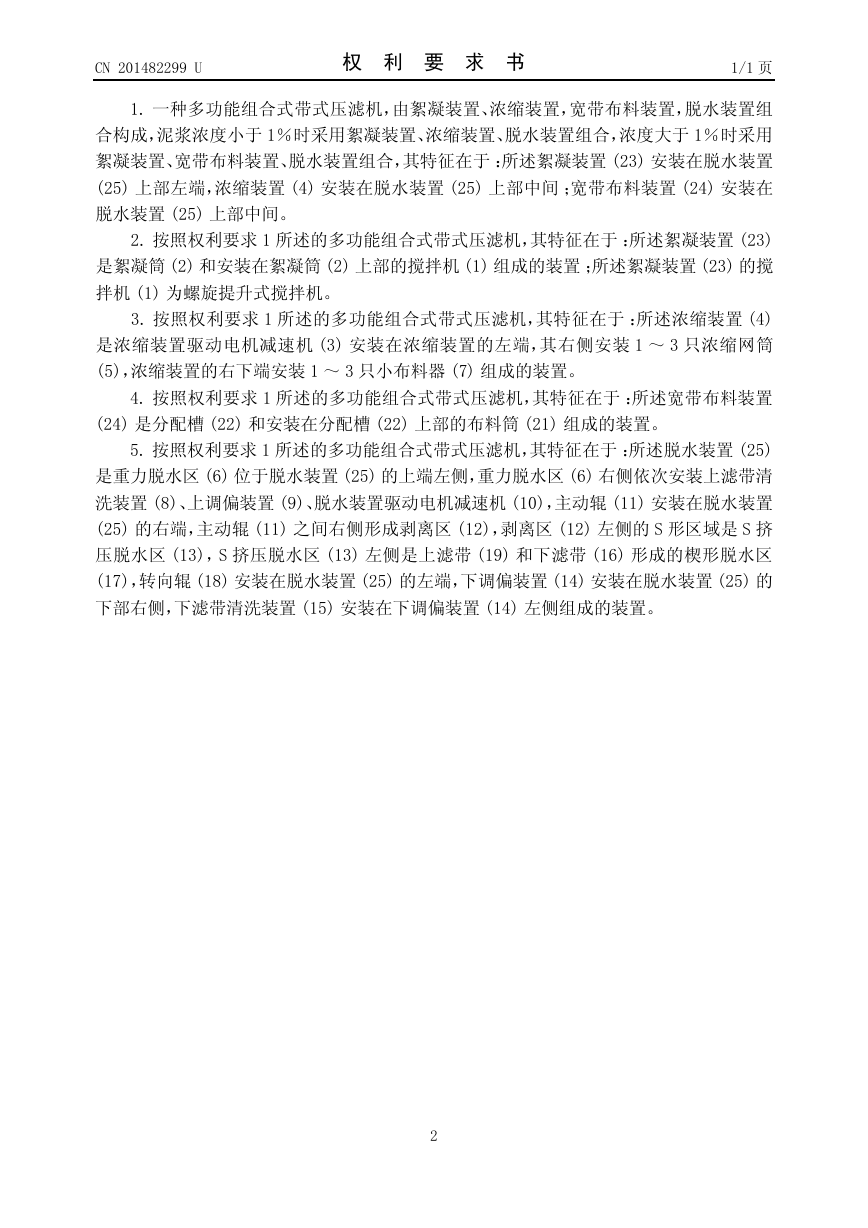

CN 201482299 U1/1页21.一种多功能组合式带式压滤机，由絮凝装置、浓缩装置，宽带布料装置，脱水装置组合构成，泥浆浓度小于1％时采用絮凝装置、浓缩装置、脱水装置组合，浓度大于1％时采用絮凝装置、宽带布料装置、脱水装置组合，其特征在于：所述絮凝装置(23)安装在脱水装置(25)上部左端，浓缩装置(4)安装在脱水装置(25)上部中间；宽带布料装置(24)安装在脱水装置(25)上部中间。2.按照权利要求1所述的多功能组合式带式压滤机，其特征在于：所述絮凝装置(23)是絮凝筒(2)和安装在絮凝筒(2)上部的搅拌机(1)组成的装置；所述絮凝装置(23)的搅拌机(1)为螺旋提升式搅拌机。3.按照权利要求1所述的多功能组合式带式压滤机，其特征在于：所述浓缩装置(4)是浓缩装置驱动电机减速机(3)安装在浓缩装置的左端，其右侧安装1～3只浓缩网筒(5)，浓缩装置的右下端安装1～3只小布料器(7)组成的装置。4.按照权利要求1所述的多功能组合式带式压滤机，其特征在于：所述宽带布料装置(24)是分配槽(22)和安装在分配槽(22)上部的布料筒(21)组成的装置。5.按照权利要求1所述的多功能组合式带式压滤机，其特征在于：所述脱水装置(25)是重力脱水区(6)位于脱水装置(25)的上端左侧，重力脱水区(6)右侧依次安装上滤带清洗装置(8)、上调偏装置(9)、脱水装置驱动电机减速机(10)，主动辊(11)安装在脱水装置(25)的右端，主动辊(11)之间右侧形成剥离区(12)，剥离区(12)左侧的S形区域是S挤压脱水区(13)，S挤压脱水区(13)左侧是上滤带(19)和下滤带(16)形成的楔形脱水区(17)，转向辊(18)安装在脱水装置(25)的左端，下调偏装置(14)安装在脱水装置(25)的下部右侧，下滤带清洗装置(15)安装在下调偏装置(14)左侧组成的装置。权利要求书

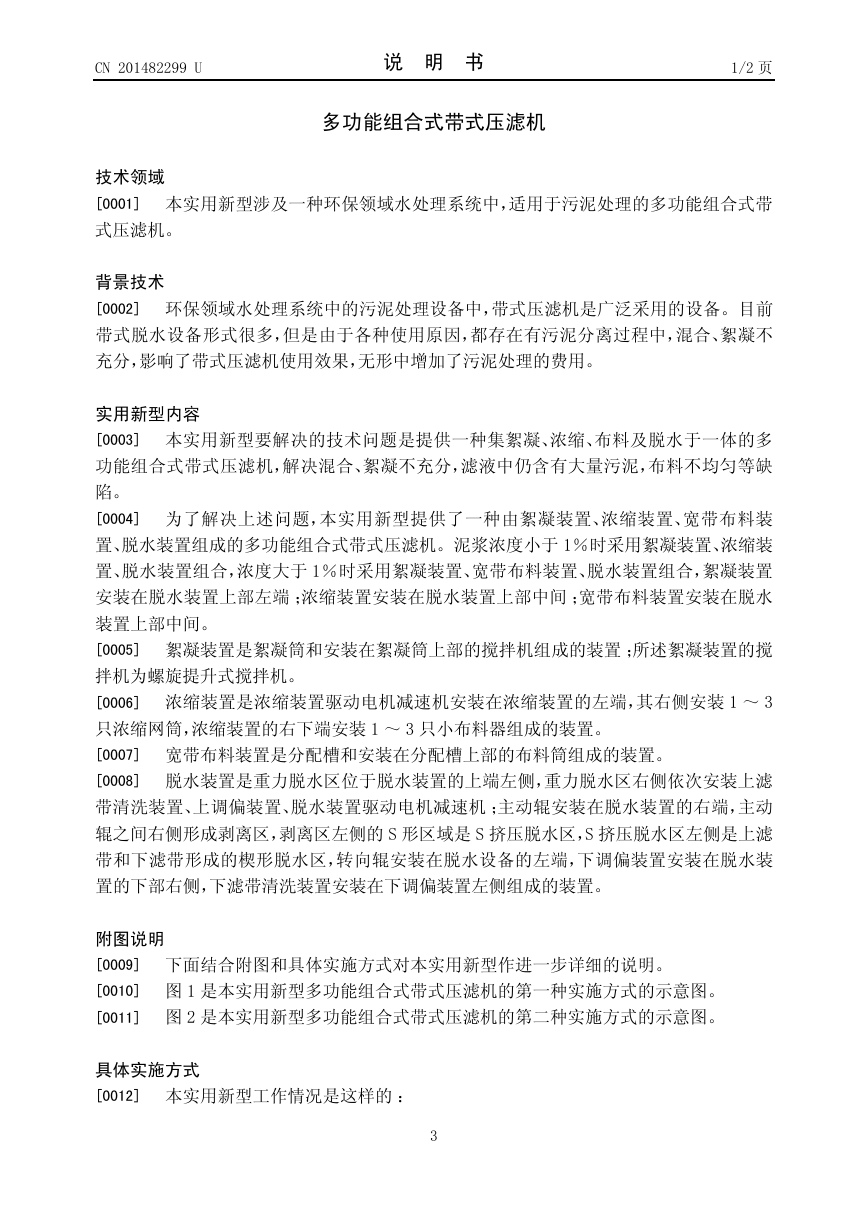

CN 201482299 U1/2页3多功能组合式带式压滤机技术领域[0001] 本实用新型涉及一种环保领域水处理系统中，适用于污泥处理的多功能组合式带式压滤机。背景技术[0002] 环保领域水处理系统中的污泥处理设备中，带式压滤机是广泛采用的设备。目前带式脱水设备形式很多，但是由于各种使用原因，都存在有污泥分离过程中，混合、絮凝不充分，影响了带式压滤机使用效果，无形中增加了污泥处理的费用。实用新型内容[0003] 本实用新型要解决的技术问题是提供一种集絮凝、浓缩、布料及脱水于一体的多功能组合式带式压滤机，解决混合、絮凝不充分，滤液中仍含有大量污泥，布料不均匀等缺陷。[0004] 为了解决上述问题，本实用新型提供了一种由絮凝装置、浓缩装置、宽带布料装置、脱水装置组成的多功能组合式带式压滤机。泥浆浓度小于1％时采用絮凝装置、浓缩装置、脱水装置组合，浓度大于1％时采用絮凝装置、宽带布料装置、脱水装置组合，絮凝装置安装在脱水装置上部左端；浓缩装置安装在脱水装置上部中间；宽带布料装置安装在脱水装置上部中间。[0005] 絮凝装置是絮凝筒和安装在絮凝筒上部的搅拌机组成的装置；所述絮凝装置的搅拌机为螺旋提升式搅拌机。[0006] 浓缩装置是浓缩装置驱动电机减速机安装在浓缩装置的左端，其右侧安装1～3只浓缩网筒，浓缩装置的右下端安装1～3只小布料器组成的装置。[0007] 宽带布料装置是分配槽和安装在分配槽上部的布料筒组成的装置。[0008] 脱水装置是重力脱水区位于脱水装置的上端左侧，重力脱水区右侧依次安装上滤带清洗装置、上调偏装置、脱水装置驱动电机减速机；主动辊安装在脱水装置的右端，主动辊之间右侧形成剥离区，剥离区左侧的S形区域是S挤压脱水区，S挤压脱水区左侧是上滤带和下滤带形成的楔形脱水区，转向辊安装在脱水设备的左端，下调偏装置安装在脱水装置的下部右侧，下滤带清洗装置安装在下调偏装置左侧组成的装置。附图说明[0009] 下面结合附图和具体实施方式对本实用新型作进一步详细的说明。[0010] 图1是本实用新型多功能组合式带式压滤机的第一种实施方式的示意图。[0011] 图2是本实用新型多功能组合式带式压滤机的第二种实施方式的示意图。具体实施方式[0012] 本实用新型工作情况是这样的：说明书

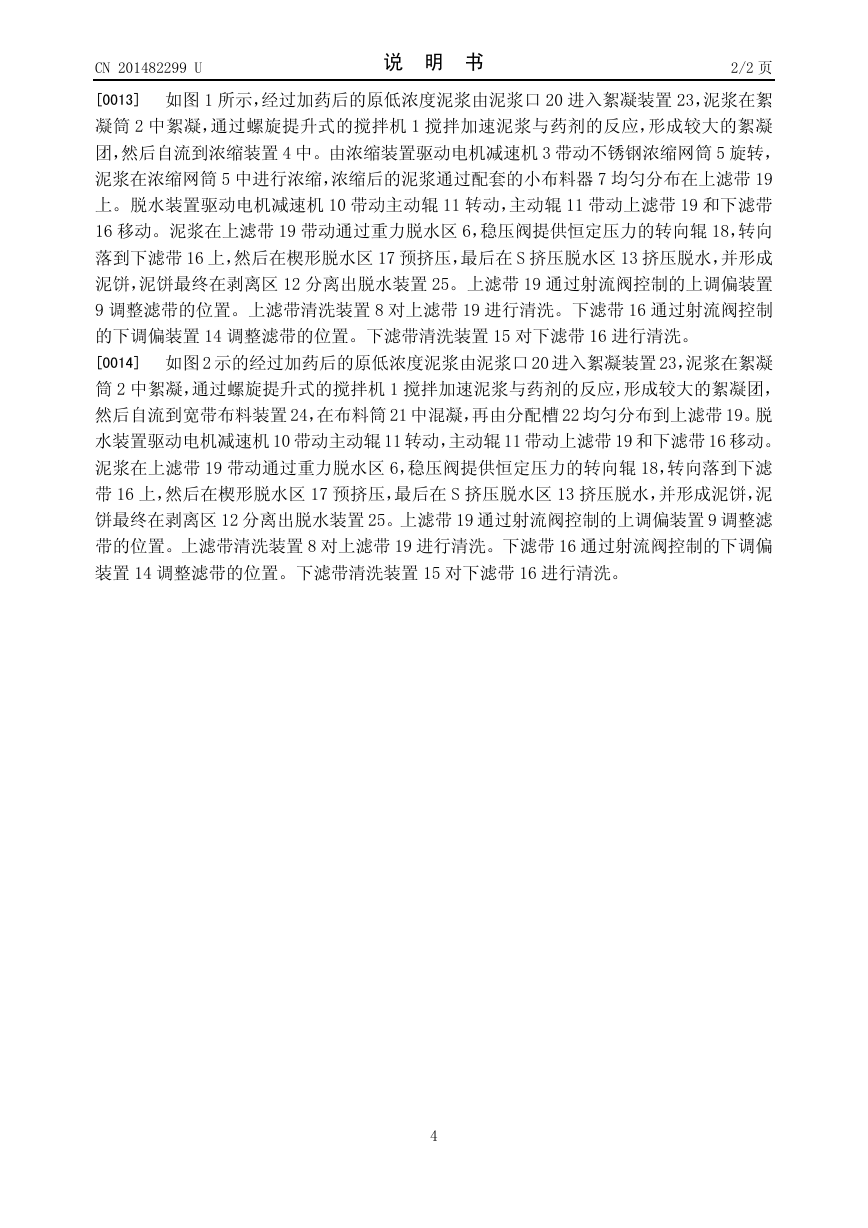

CN 201482299 U2/2页4[0013] 如图1所示，经过加药后的原低浓度泥浆由泥浆口20进入絮凝装置23，泥浆在絮凝筒2中絮凝，通过螺旋提升式的搅拌机1搅拌加速泥浆与药剂的反应，形成较大的絮凝团，然后自流到浓缩装置4中。由浓缩装置驱动电机减速机3带动不锈钢浓缩网筒5旋转，泥浆在浓缩网筒5中进行浓缩，浓缩后的泥浆通过配套的小布料器7均匀分布在上滤带19上。脱水装置驱动电机减速机10带动主动辊11转动，主动辊11带动上滤带19和下滤带16移动。泥浆在上滤带19带动通过重力脱水区6，稳压阀提供恒定压力的转向辊18，转向落到下滤带16上，然后在楔形脱水区17预挤压，最后在S挤压脱水区13挤压脱水，并形成泥饼，泥饼最终在剥离区12分离出脱水装置25。上滤带19通过射流阀控制的上调偏装置9调整滤带的位置。上滤带清洗装置8对上滤带19进行清洗。下滤带16通过射流阀控制的下调偏装置14调整滤带的位置。下滤带清洗装置15对下滤带16进行清洗。[0014] 如图2示的经过加药后的原低浓度泥浆由泥浆口20进入絮凝装置23，泥浆在絮凝筒2中絮凝，通过螺旋提升式的搅拌机1搅拌加速泥浆与药剂的反应，形成较大的絮凝团，然后自流到宽带布料装置24，在布料筒21中混凝，再由分配槽22均匀分布到上滤带19。脱水装置驱动电机减速机10带动主动辊11转动，主动辊11带动上滤带19和下滤带16移动。泥浆在上滤带19带动通过重力脱水区6，稳压阀提供恒定压力的转向辊18，转向落到下滤带16上，然后在楔形脱水区17预挤压，最后在S挤压脱水区13挤压脱水，并形成泥饼，泥饼最终在剥离区12分离出脱水装置25。上滤带19通过射流阀控制的上调偏装置9调整滤带的位置。上滤带清洗装置8对上滤带19进行清洗。下滤带16通过射流阀控制的下调偏装置14调整滤带的位置。下滤带清洗装置15对下滤带16进行清洗。说明书

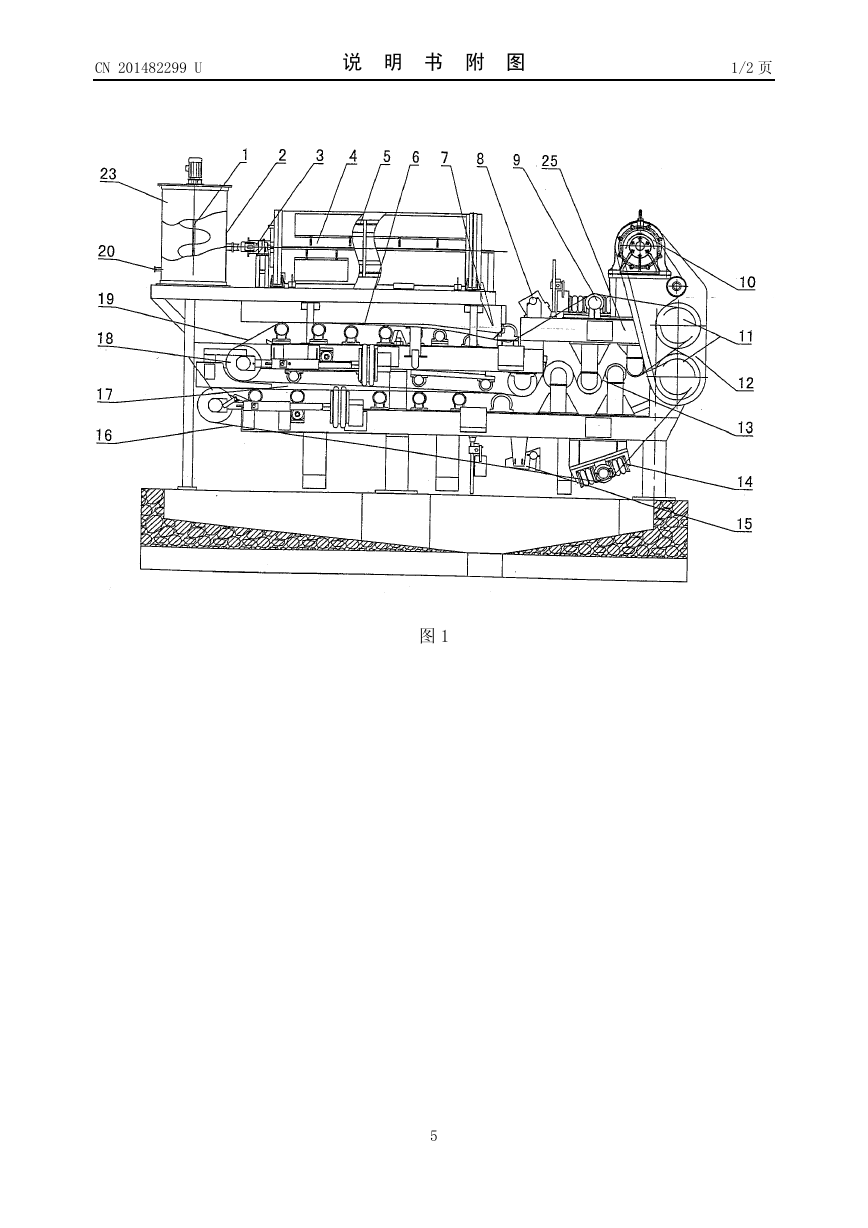

CN 201482299 U1/2页5图1说明书附图

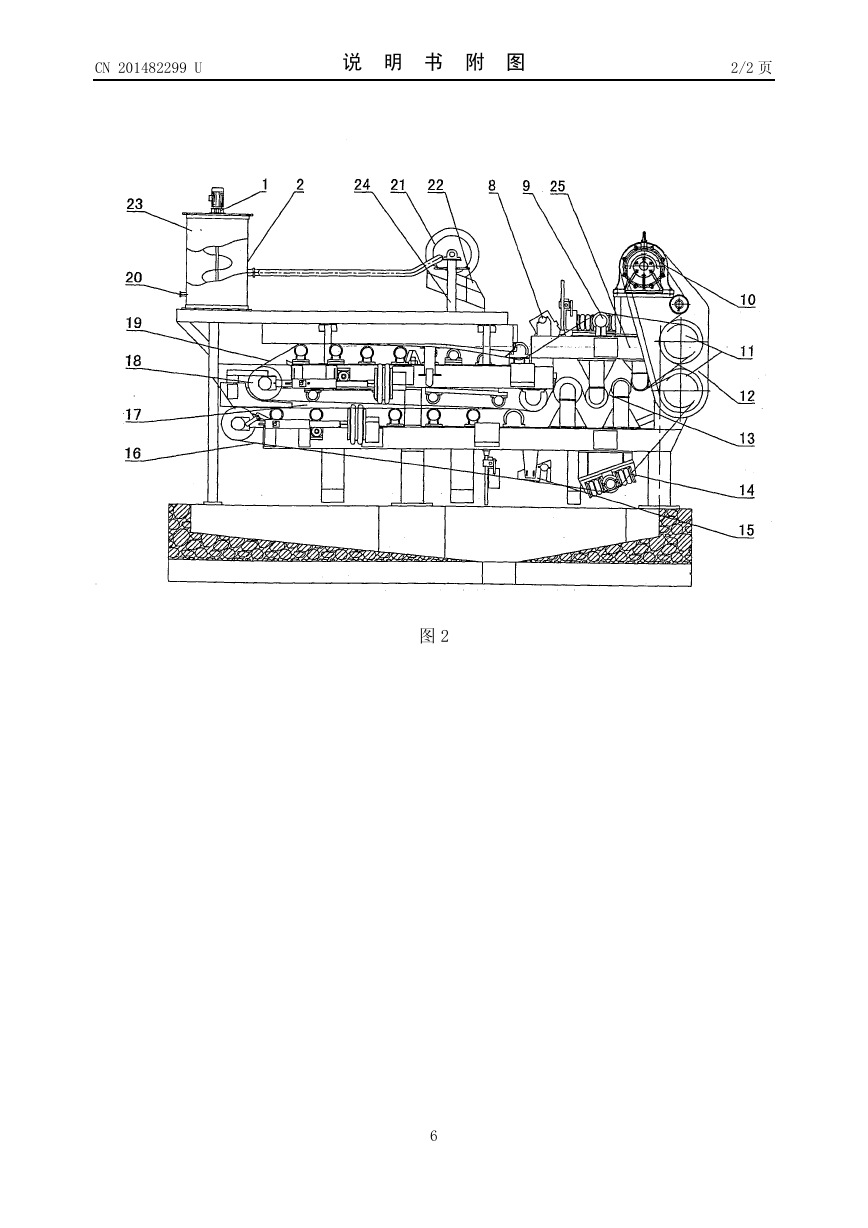

CN 201482299 U2/2页6图2说明书附图
