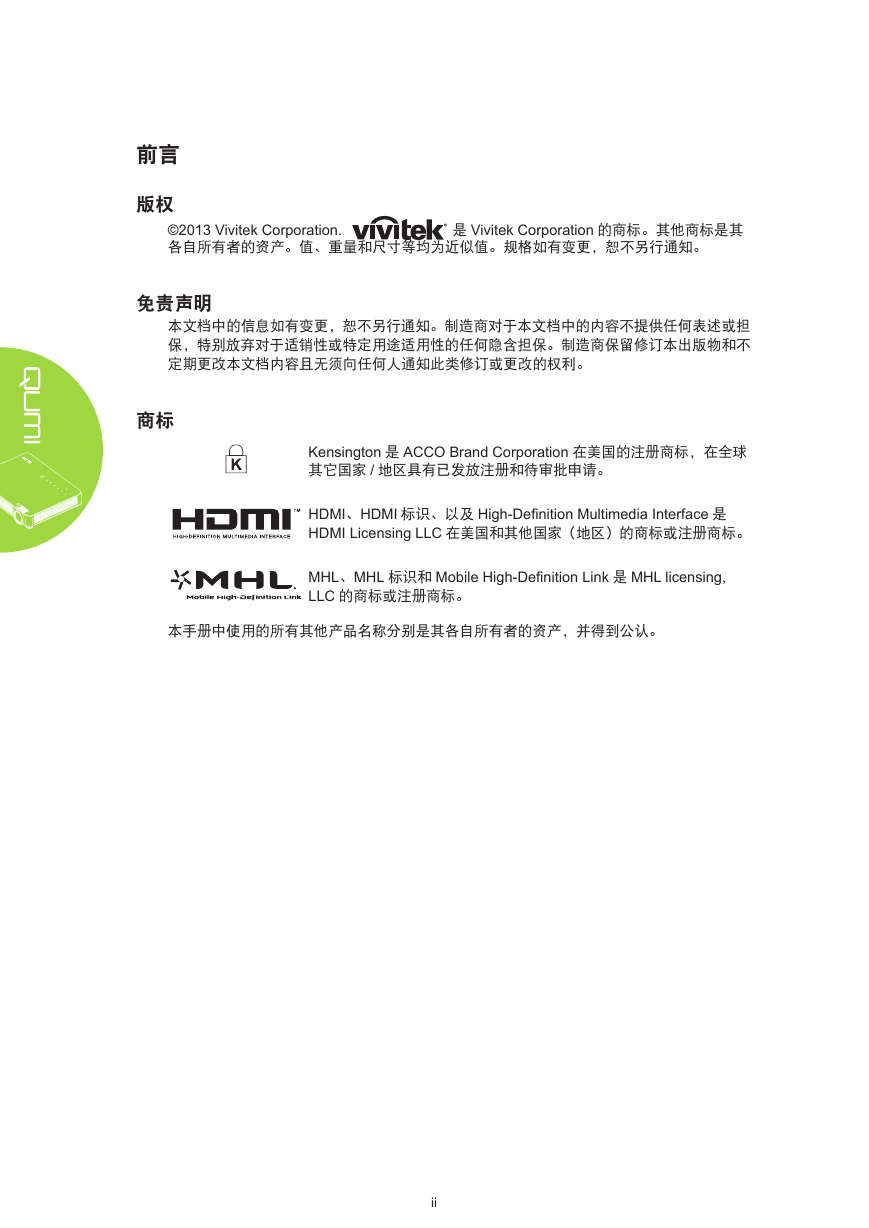

前言版权 ©2013 Vivitek Corporation. 各自所有者的资产。值、重量和尺寸等均为近似值。规格如有变更，恕不另行通知。是 Vivitek Corporation 的商标。其他商标是其免责声明本文档中的信息如有变更，恕不另行通知。制造商对于本文档中的内容不提供任何表述或担保，特别放弃对于适销性或特定用途适用性的任何隐含担保。制造商保留修订本出版物和不定期更改本文档内容且无须向任何人通知此类修订或更改的权利。商标 Kensington 是 ACCO Brand Corporation 在美国的注册商标，在全球其它国家 / 地区具有已发放注册和待审批申请。 HDMI、HDMI 标识、以及 High-Deﬁnition Multimedia Interface 是 HDMI Licensing LLC 在美国和其他国家（地区）的商标或注册商标。 MHL、MHL 标识和 Mobile High-Deﬁnition Link 是 MHL licensing, LLC 的商标或注册商标。本手册中使用的所有其他产品名称分别是其各自所有者的资产，并得到公认。 ii

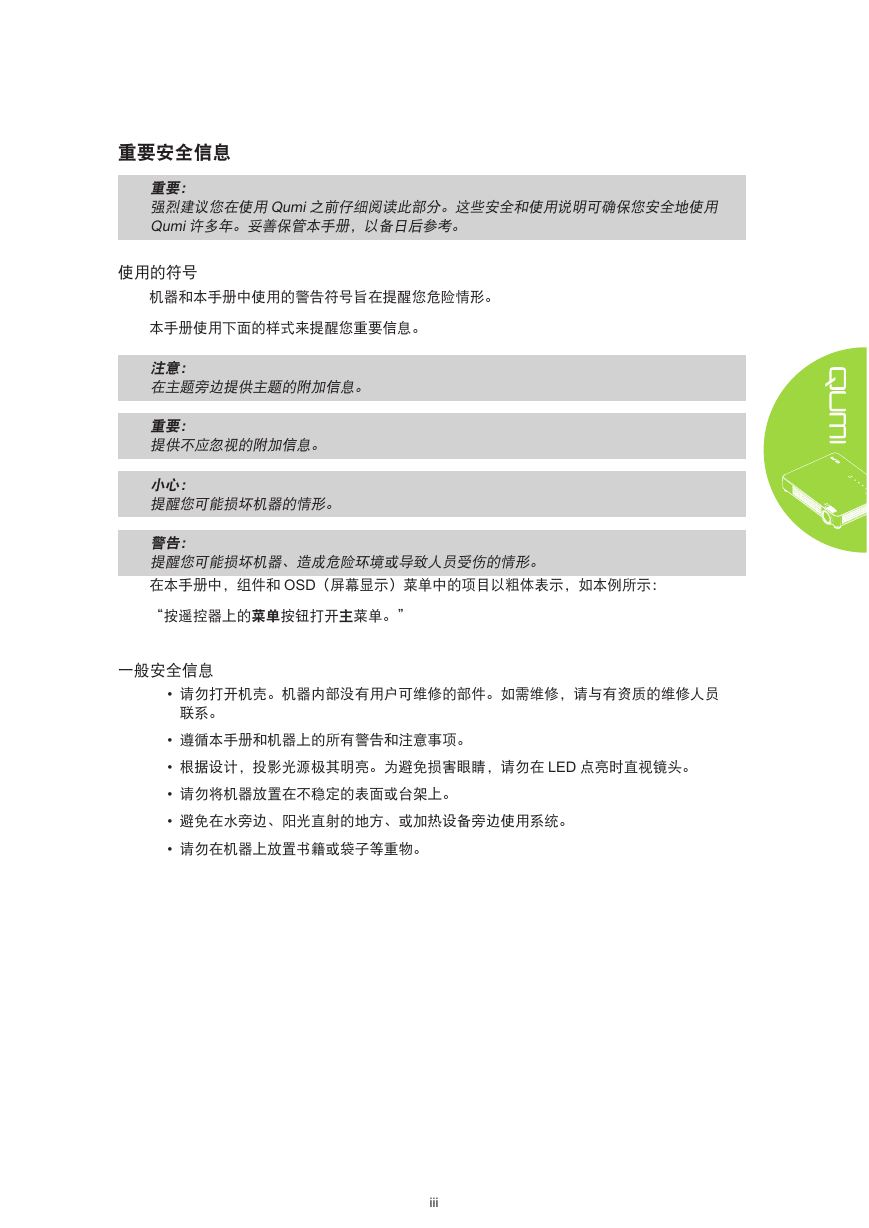

重要安全信息重要：强烈建议您在使用Qumi之前仔细阅读此部分。这些安全和使用说明可确保您安全地使用 Qumi许多年。妥善保管本手册，以备日后参考。使用的符号机器和本手册中使用的警告符号旨在提醒您危险情形。本手册使用下面的样式来提醒您重要信息。注意：在主题旁边提供主题的附加信息。重要：提供不应忽视的附加信息。小心：提醒您可能损坏机器的情形。警告：提醒您可能损坏机器、造成危险环境或导致人员受伤的情形。在本手册中，组件和 OSD（屏幕显示）菜单中的项目以粗体表示，如本例所示： “按遥控器上的菜单按钮打开主菜单。” 一般安全信息 • 请勿打开机壳。机器内部没有用户可维修的部件。如需维修，请与有资质的维修人员联系。 • 遵循本手册和机器上的所有警告和注意事项。 • 根据设计，投影光源极其明亮。为避免损害眼睛，请勿在 LED 点亮时直视镜头。 • 请勿将机器放置在不稳定的表面或台架上。 • 避免在水旁边、阳光直射的地方、或加热设备旁边使用系统。 • 请勿在机器上放置书籍或袋子等重物。 iii

Qumi 安装注意事项 • 在排气口周围留出至少 50cm 空间。 100mm 500mm • 确保进气口不会吸入排气口排出的热气。 • 在密闭空间内使用 Qumi 时，确保密闭空间周围的空气温度不超过 Qumi 运行时的工作温度，并且进气口和排气口不被阻塞。 • 所有密闭空间应通过专业热评估，以确保 Qumi 排气时不会出现循环现象；否则，即使密闭空间的温度在可接受的工作温度范围内，设备也可能关机。小心：避免在多尘环境中使用Qumi。 iv

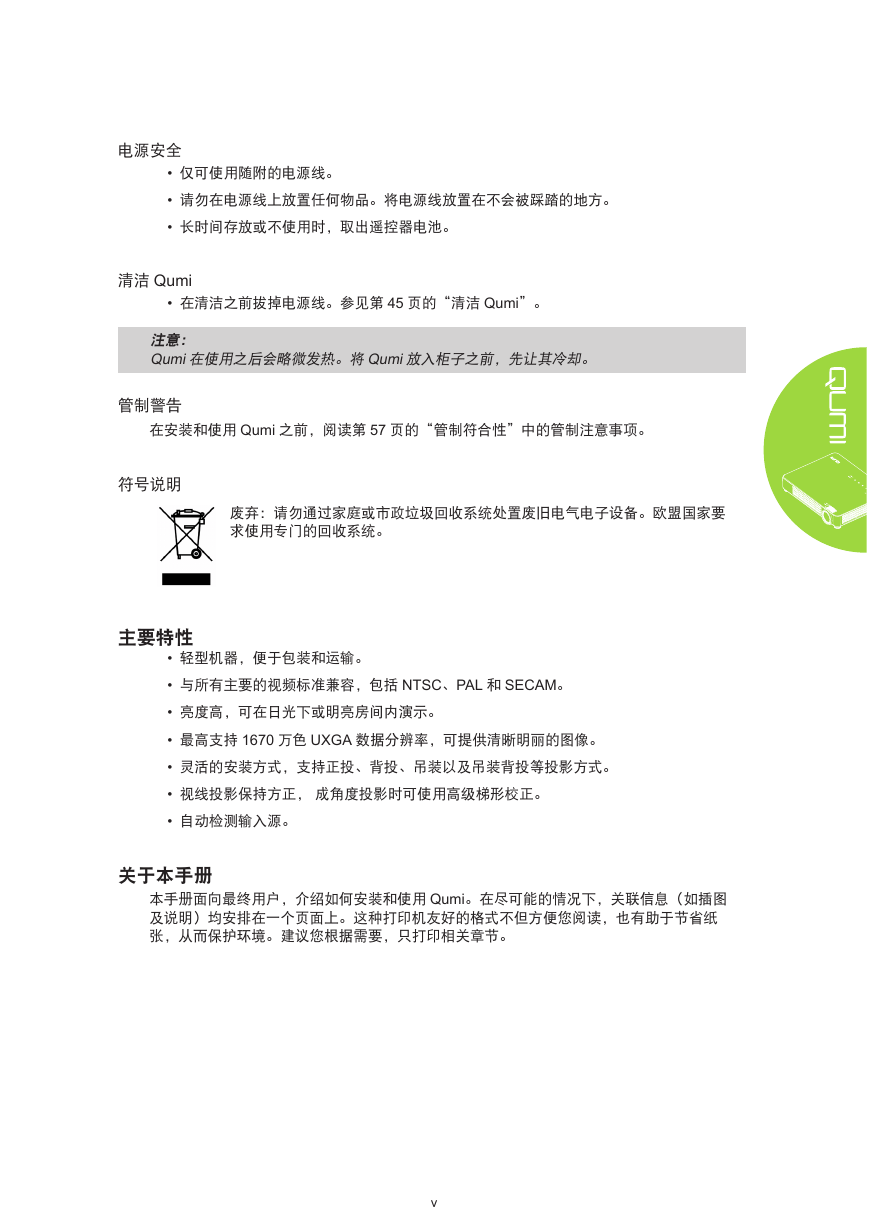

电源安全 • 仅可使用随附的电源线。 • 请勿在电源线上放置任何物品。将电源线放置在不会被踩踏的地方。 • 长时间存放或不使用时，取出遥控器电池。清洁 Qumi • 在清洁之前拔掉电源线。参见第 45 页的“清洁 Qumi”。注意： Qumi在使用之后会略微发热。将Qumi放入柜子之前，先让其冷却。管制警告在安装和使用 Qumi 之前，阅读第 57 页的“管制符合性”中的管制注意事项。废弃：请勿通过家庭或市政垃圾回收系统处置废旧电气电子设备。欧盟国家要求使用专门的回收系统。符号说明主要特性 • 轻型机器，便于包装和运输。 • 与所有主要的视频标准兼容，包括 NTSC、PAL 和 SECAM。 • 亮度高，可在日光下或明亮房间内演示。 • 最高支持 1670 万色 UXGA 数据分辨率，可提供清晰明丽的图像。 • 灵活的安装方式，支持正投、背投、吊装以及吊装背投等投影方式。 • 视线投影保持方正，成角度投影时可使用高级梯形校正。 • 自动检测输入源。关于本手册本手册面向最终用户，介绍如何安装和使用 Qumi。在尽可能的情况下，关联信息（如插图及说明）均安排在一个页面上。这种打印机友好的格式不但方便您阅读，也有助于节省纸张，从而保护环境。建议您根据需要，只打印相关章节。 v

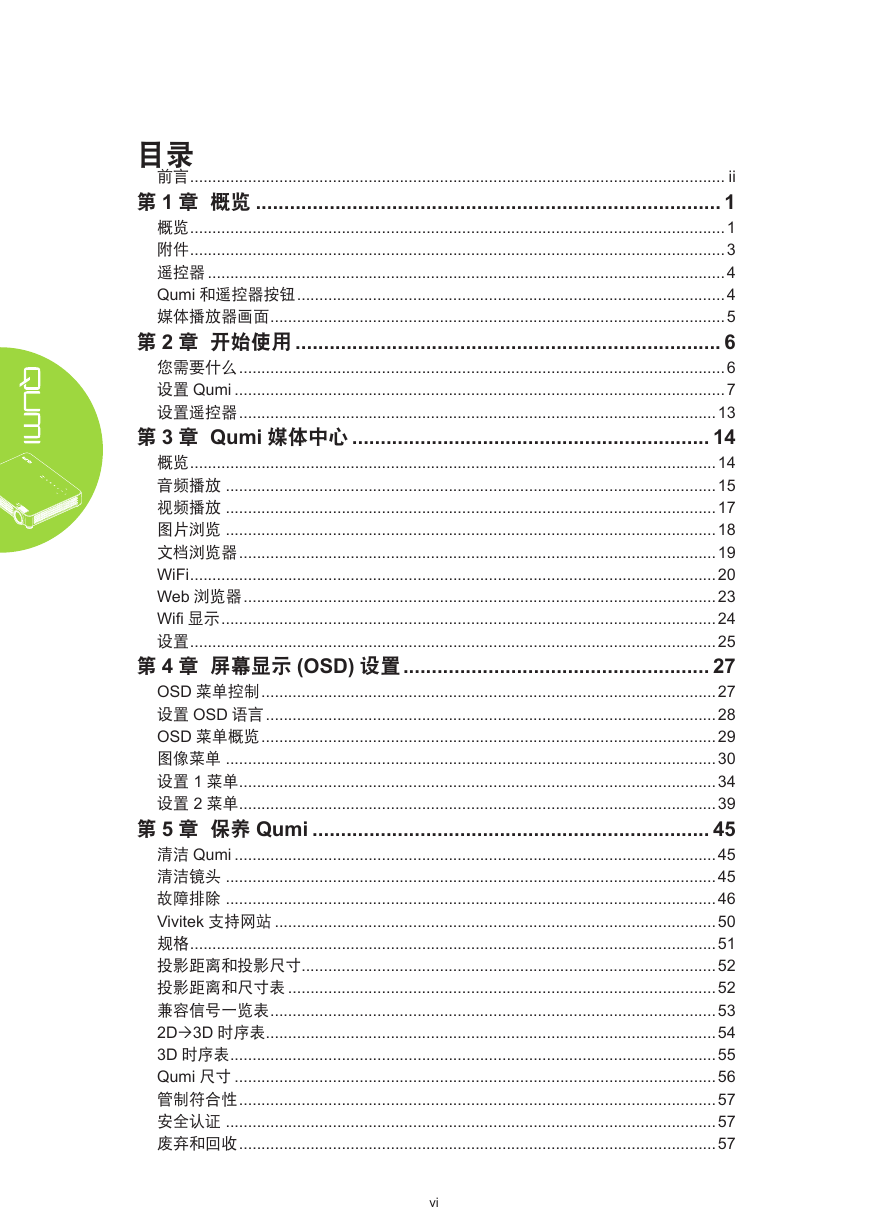

目录前言 ........................................................................................................................ ii 第 1 章概览 .................................................................................. 1 概览 ........................................................................................................................1 附件 ........................................................................................................................3 遥控器 ....................................................................................................................4 Qumi 和遥控器按钮 ................................................................................................4 媒体播放器画面 ......................................................................................................5 第 2 章开始使用 ........................................................................... 6 您需要什么 .............................................................................................................6 设置 Qumi ..............................................................................................................7 设置遥控器 ...........................................................................................................13 第 3 章 Qumi 媒体中心 ............................................................... 14 概览 ......................................................................................................................14 音频播放 ..............................................................................................................15 视频播放 ..............................................................................................................17 图片浏览 ..............................................................................................................18 文档浏览器 ...........................................................................................................19 WiFi ......................................................................................................................20 Web 浏览器 ..........................................................................................................23 Wiﬁ 显示 ...............................................................................................................24 设置 ......................................................................................................................25 第 4 章屏幕显示 (OSD) 设置 ...................................................... 27 OSD 菜单控制 ......................................................................................................27 设置 OSD 语言 .....................................................................................................28 OSD 菜单概览 ......................................................................................................29 图像菜单 ..............................................................................................................30 设置 1 菜单 ...........................................................................................................34 设置 2 菜单 ...........................................................................................................39 第 5 章保养 Qumi ...................................................................... 45 清洁 Qumi ............................................................................................................45 清洁镜头 ..............................................................................................................45 故障排除 ..............................................................................................................46 Vivitek 支持网站 ...................................................................................................50 规格 ......................................................................................................................51 投影距离和投影尺寸.............................................................................................52 投影距离和尺寸表 ................................................................................................52 兼容信号一览表 ....................................................................................................53 2D3D 时序表 .....................................................................................................54 3D 时序表 .............................................................................................................55 Qumi 尺寸 ............................................................................................................56 管制符合性 ...........................................................................................................57 安全认证 ..............................................................................................................57 废弃和回收 ...........................................................................................................57 vi

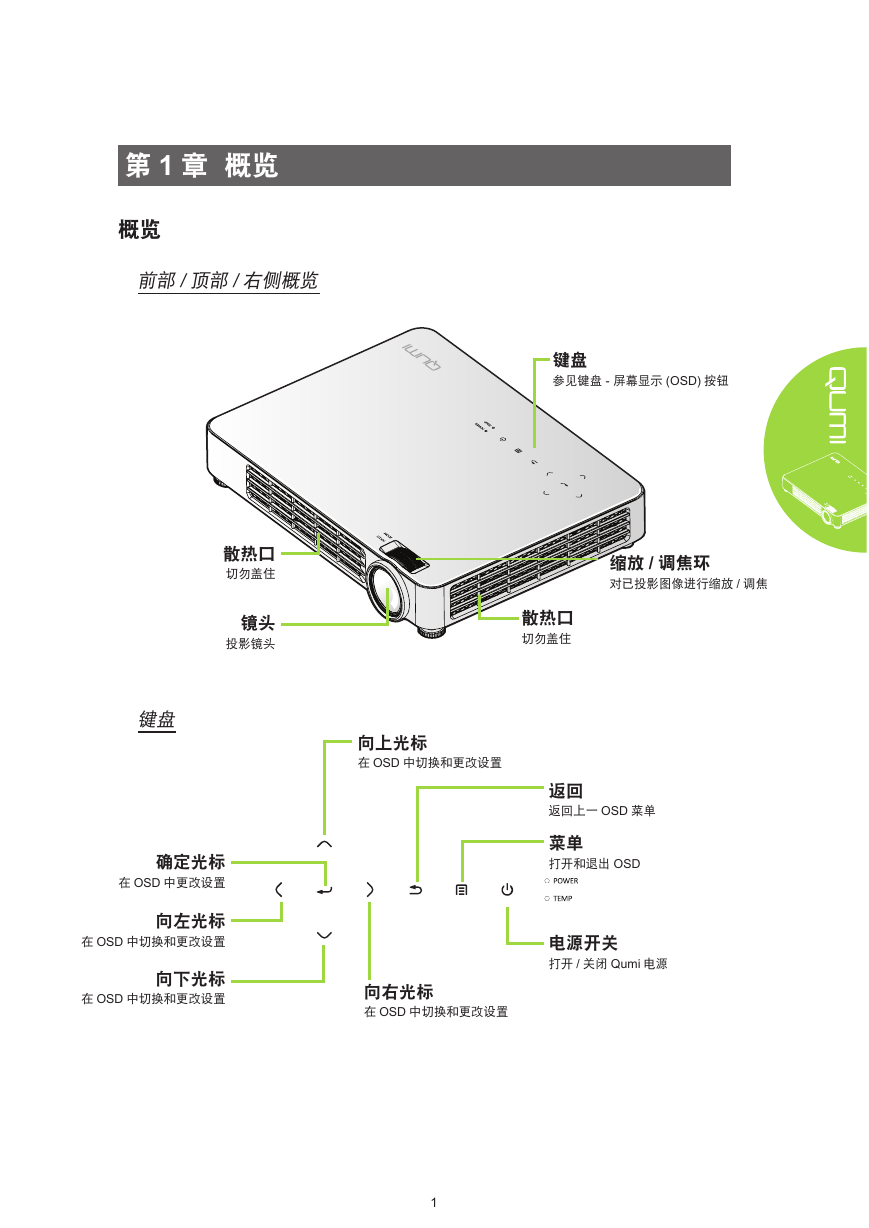

第 1 章概览概览前部/顶部/右侧概览键盘参见键盘 - 屏幕显示 (OSD) 按钮散热口切勿盖住镜头投影镜头缩放 / 调焦环对已投影图像进行缩放 / 调焦散热口切勿盖住键盘向上光标在 OSD 中切换和更改设置确定光标在 OSD 中更改设置向左光标在 OSD 中切换和更改设置向下光标在 OSD 中切换和更改设置返回返回上一 OSD 菜单菜单打开和退出 OSD 电源开关打开 / 关闭 Qumi 电源向右光标在 OSD 中切换和更改设置 1

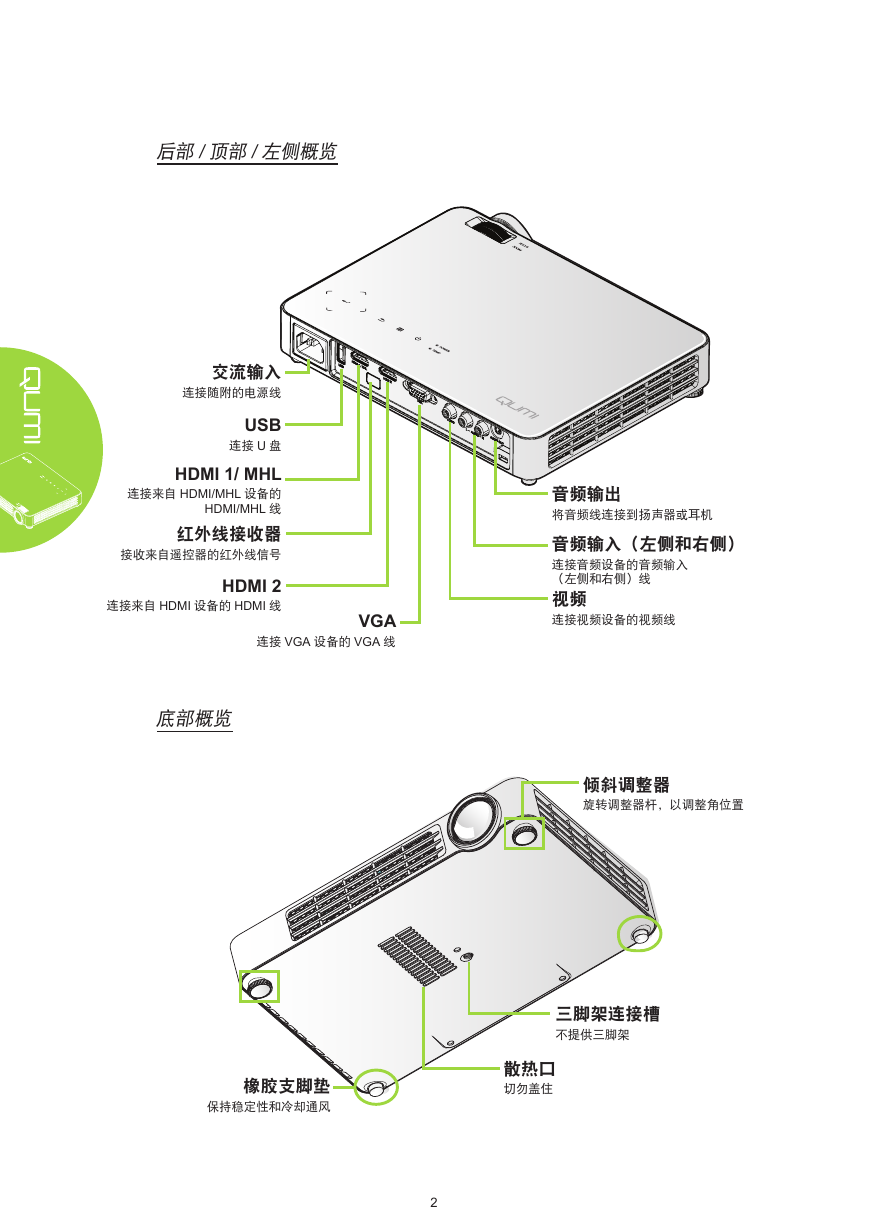

后部/顶部/左侧概览交流输入连接随附的电源线 USB 连接 U 盘 HDMI 1/ MHL 连接来自 HDMI/MHL 设备的 HDMI/MHL 线红外线接收器接收来自遥控器的红外线信号 HDMI 2 连接来自 HDMI 设备的 HDMI 线 VGA 连接 VGA 设备的 VGA 线底部概览音频输出将音频线连接到扬声器或耳机音频输入（左侧和右侧）连接音频设备的音频输入（左侧和右侧）线视频连接视频设备的视频线倾斜调整器旋转调整器杆，以调整角位置三脚架连接槽不提供三脚架散热口切勿盖住橡胶支脚垫保持稳定性和冷却通风 2
