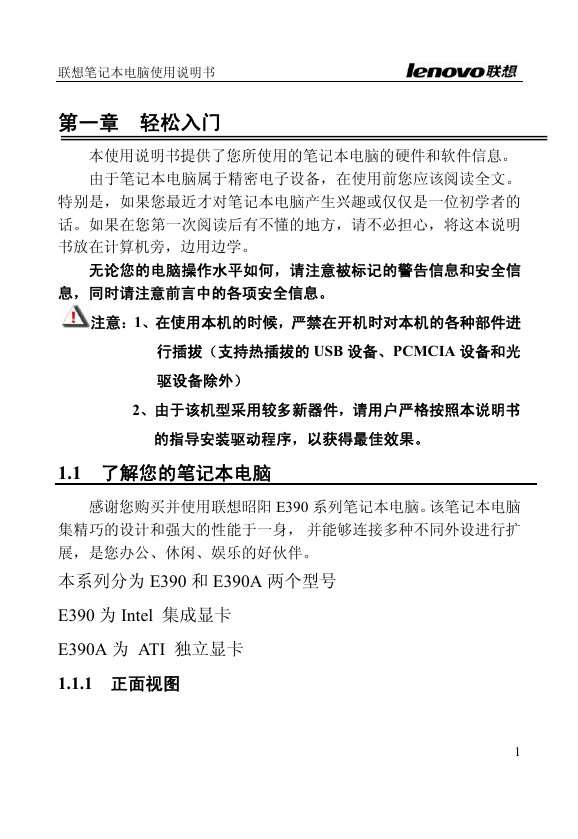

联想笔记本电脑使用说明书第一章轻松入门本使用说明书提供了您所使用的笔记本电脑的硬件和软件信息。由于笔记本电脑属于精密电子设备，在使用前您应该阅读全文。特别是，如果您最近才对笔记本电脑产生兴趣或仅仅是一位初学者的话。如果在您第一次阅读后有不懂的地方，请不必担心，将这本说明书放在计算机旁，边用边学。无论您的电脑操作水平如何，请注意被标记的警告信息和安全信息，同时请注意前言中的各项安全信息。注意：1、在使用本机的时候，严禁在开机时对本机的各种部件进行插拔（支持热插拔的 USB 设备、PCMCIA 设备和光驱设备除外） 2、由于该机型采用较多新器件，请用户严格按照本说明书的指导安装驱动程序，以获得最佳效果。 1.1 了解您的笔记本电脑感谢您购买并使用联想昭阳 E390 系列笔记本电脑。该笔记本电脑集精巧的设计和强大的性能于一身，并能够连接多种不同外设进行扩展，是您办公、休闲、娱乐的好伙伴。本系列分为 E390 和 E390A 两个型号 E390 为 Intel 集成显卡 E390A 为 ATI 独立显卡 1.1.1 正面视图 1

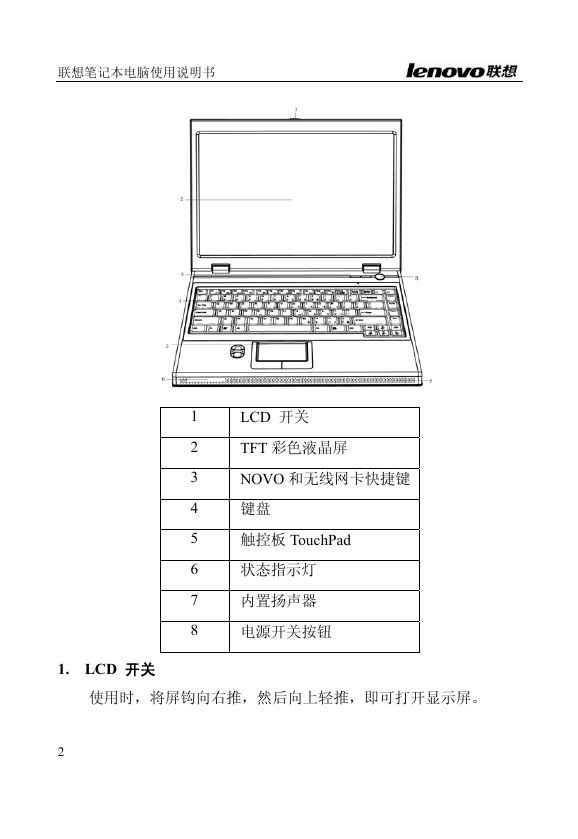

联想笔记本电脑使用说明书 LCD 开关 TFT 彩色液晶屏 NOVO 和无线网卡快捷键键盘触控板 TouchPad 状态指示灯内置扬声器电源开关按钮 1 2 3 4 5 6 7 8 1. LCD 开关使用时，将屏钩向右推，然后向上轻推，即可打开显示屏。 2

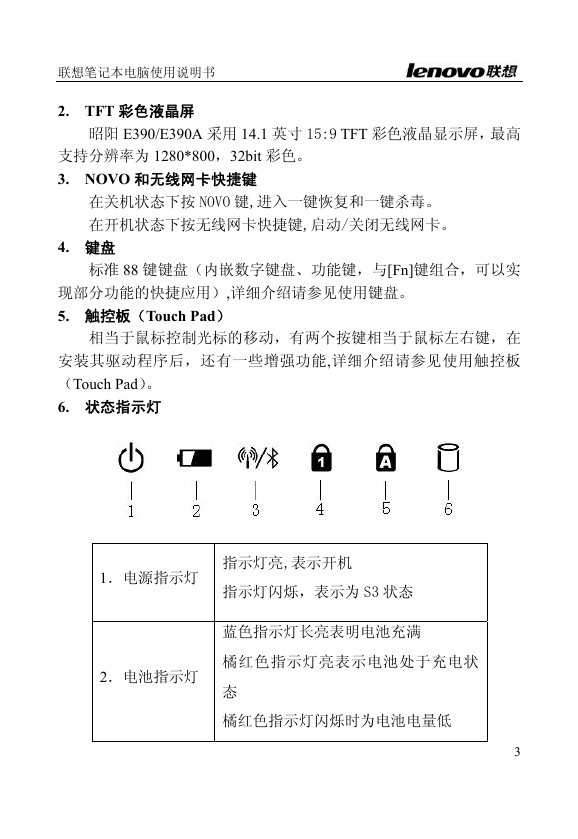

联想笔记本电脑使用说明书 2. TFT 彩色液晶屏昭阳 E390/E390A 采用 14.1 英寸 15:9 TFT 彩色液晶显示屏，最高支持分辨率为 1280*800，32bit 彩色。 3. NOVO 和无线网卡快捷键在关机状态下按 NOVO 键,进入一键恢复和一键杀毒。在开机状态下按无线网卡快捷键,启动/关闭无线网卡。 4. 键盘标准 88 键键盘（内嵌数字键盘、功能键，与[Fn]键组合，可以实现部分功能的快捷应用）,详细介绍请参见使用键盘。 5. 触控板（Touch Pad）相当于鼠标控制光标的移动，有两个按键相当于鼠标左右键，在安装其驱动程序后，还有一些增强功能,详细介绍请参见使用触控板（Touch Pad）。 6. 状态指示灯 1．电源指示灯指示灯亮,表示开机指示灯闪烁，表示为 S3 状态 2．电池指示灯蓝色指示灯长亮表明电池充满橘红色指示灯亮表示电池处于充电状态橘红色指示灯闪烁时为电池电量低 3

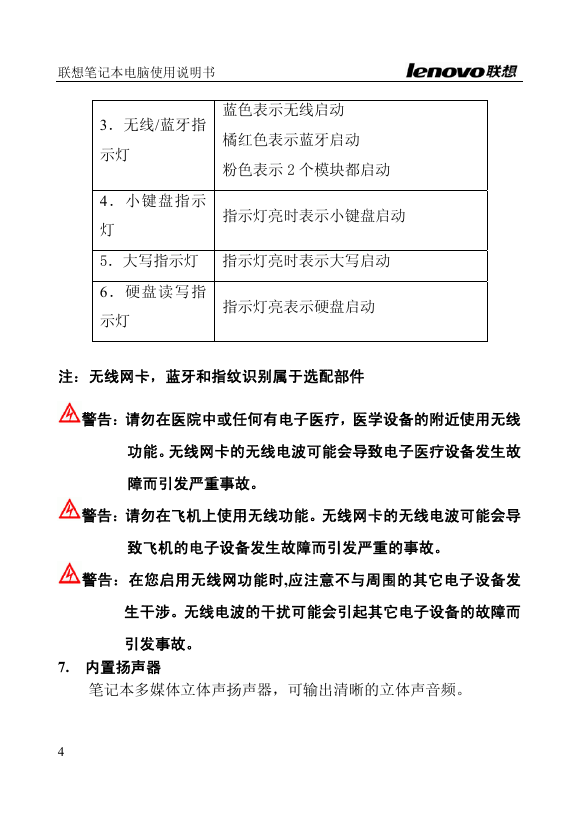

联想笔记本电脑使用说明书 3．无线/蓝牙指示灯 4．小键盘指示灯蓝色表示无线启动橘红色表示蓝牙启动粉色表示 2 个模块都启动指示灯亮时表示小键盘启动 5．大写指示灯指示灯亮时表示大写启动 6．硬盘读写指示灯指示灯亮表示硬盘启动注：无线网卡，蓝牙和指纹识别属于选配部件警告：请勿在医院中或任何有电子医疗，医学设备的附近使用无线功能。无线网卡的无线电波可能会导致电子医疗设备发生故障而引发严重事故。警告：请勿在飞机上使用无线功能。无线网卡的无线电波可能会导致飞机的电子设备发生故障而引发严重的事故。警告：在您启用无线网功能时,应注意不与周围的其它电子设备发生干涉。无线电波的干扰可能会引起其它电子设备的故障而引发事故。 7. 内置扬声器笔记本多媒体立体声扬声器，可输出清晰的立体声音频。 4

联想笔记本电脑使用说明书 8. 电源开关按钮用于打开和关闭笔记本电脑的电源。通过在系统的电源管理设置，在开机状态下按此键可以进入休眠/待机状态，或从休眠/待机状态中唤醒。提示：当系统不能正常关机时，可按住电源按钮保持 4-5 秒，实现关机。 1.1.2 左视图 1 2 3 4 5 6 防盗锁光盘驱动器 MMC/SD/MS/MS Pro 三合一读卡器 PCMCIA 卡接口麦克风接口耳机接口 1. 防盗锁为防止此计算机被盗，您可以购买一个防盗设备，插入防盗孔，将笔记本电脑固定在某处。此类设备会提供使用说明。提示：在购买任何防盗设备之前，应检查其是否适合于此计算机的防盗锁孔。 5

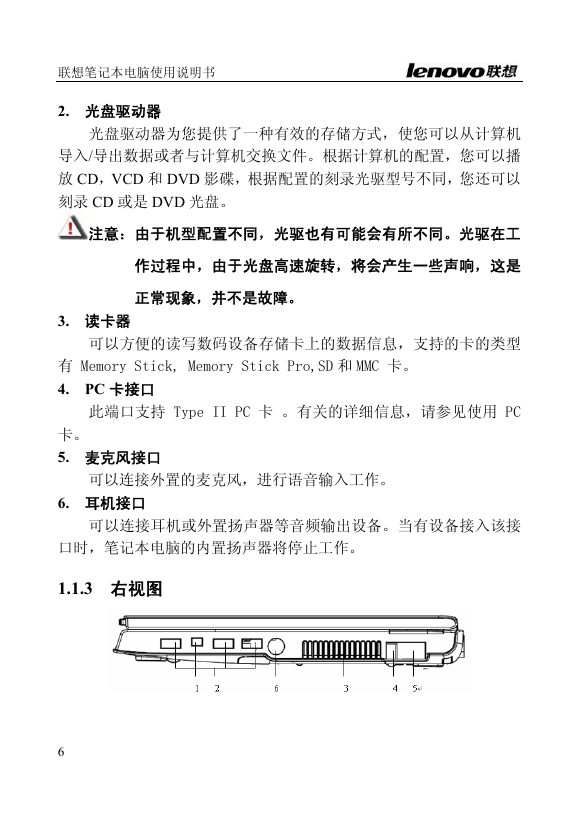

联想笔记本电脑使用说明书 2. 光盘驱动器 光盘驱动器为您提供了一种有效的存储方式，使您可以从计算机导入/导出数据或者与计算机交换文件。根据计算机的配置，您可以播放 CD，VCD 和 DVD 影碟，根据配置的刻录光驱型号不同，您还可以刻录 CD 或是 DVD 光盘。注意：由于机型配置不同，光驱也有可能会有所不同。光驱在工作过程中，由于光盘高速旋转，将会产生一些声响，这是正常现象，并不是故障。 3. 读卡器可以方便的读写数码设备存储卡上的数据信息，支持的卡的类型有 Memory Stick, Memory Stick Pro,SD 和 MMC 卡。 4. PC 卡接口此端口支持 Type II PC 卡。有关的详细信息，请参见使用 PC 卡。 5. 麦克风接口可以连接外置的麦克风，进行语音输入工作。 6. 耳机接口可以连接耳机或外置扬声器等音频输出设备。当有设备接入该接口时，笔记本电脑的内置扬声器将停止工作。 1.1.3 右视图 6

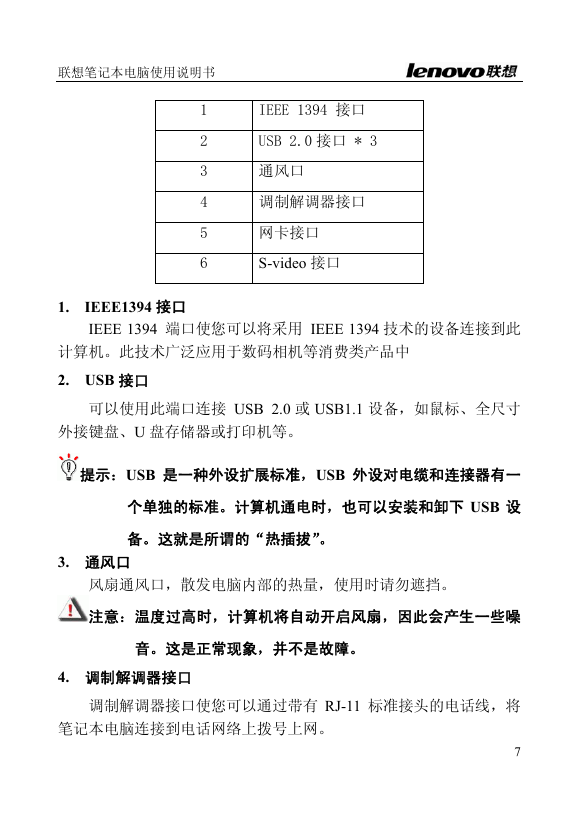

联想笔记本电脑使用说明书 1 2 3 4 5 6 IEEE 1394 接口 USB 2.0 接口 * 3 通风口调制解调器接口网卡接口 S-video 接口 1. IEEE1394 接口 IEEE 1394 端口使您可以将采用 IEEE 1394 技术的设备连接到此计算机。此技术广泛应用于数码相机等消费类产品中 2. USB 接口可以使用此端口连接 USB 2.0 或 USB1.1 设备，如鼠标、全尺寸外接键盘、U 盘存储器或打印机等。提示：USB 是一种外设扩展标准，USB 外设对电缆和连接器有一个单独的标准。计算机通电时，也可以安装和卸下 USB 设备。这就是所谓的“热插拔”。 3. 通风口风扇通风口，散发电脑内部的热量，使用时请勿遮挡。注意：温度过高时，计算机将自动开启风扇，因此会产生一些噪音。这是正常现象，并不是故障。 4. 调制解调器接口调制解调器接口使您可以通过带有 RJ-11 标准接头的电话线，将笔记本电脑连接到电话网络上拨号上网。 7

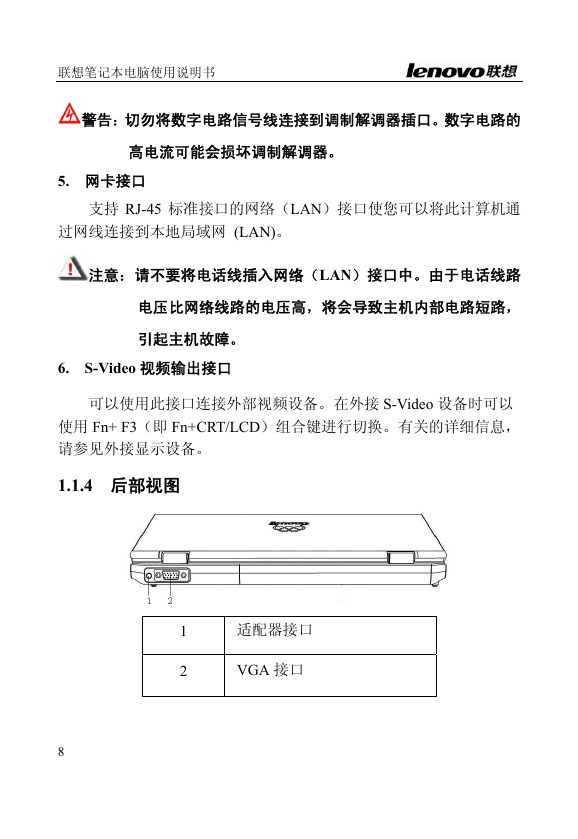

联想笔记本电脑使用说明书警告：切勿将数字电路信号线连接到调制解调器插口。数字电路的高电流可能会损坏调制解调器。 5. 网卡接口支持 RJ-45 标准接口的网络（LAN）接口使您可以将此计算机通过网线连接到本地局域网 (LAN)。注意：请不要将电话线插入网络（LAN）接口中。由于电话线路电压比网络线路的电压高，将会导致主机内部电路短路，引起主机故障。 6. S-Video 视频输出接口可以使用此接口连接外部视频设备。在外接 S-Video 设备时可以使用 Fn+ F3（即 Fn+CRT/LCD）组合键进行切换。有关的详细信息，请参见外接显示设备。 1.1.4 后部视图 1 2 适配器接口 VGA 接口 8
