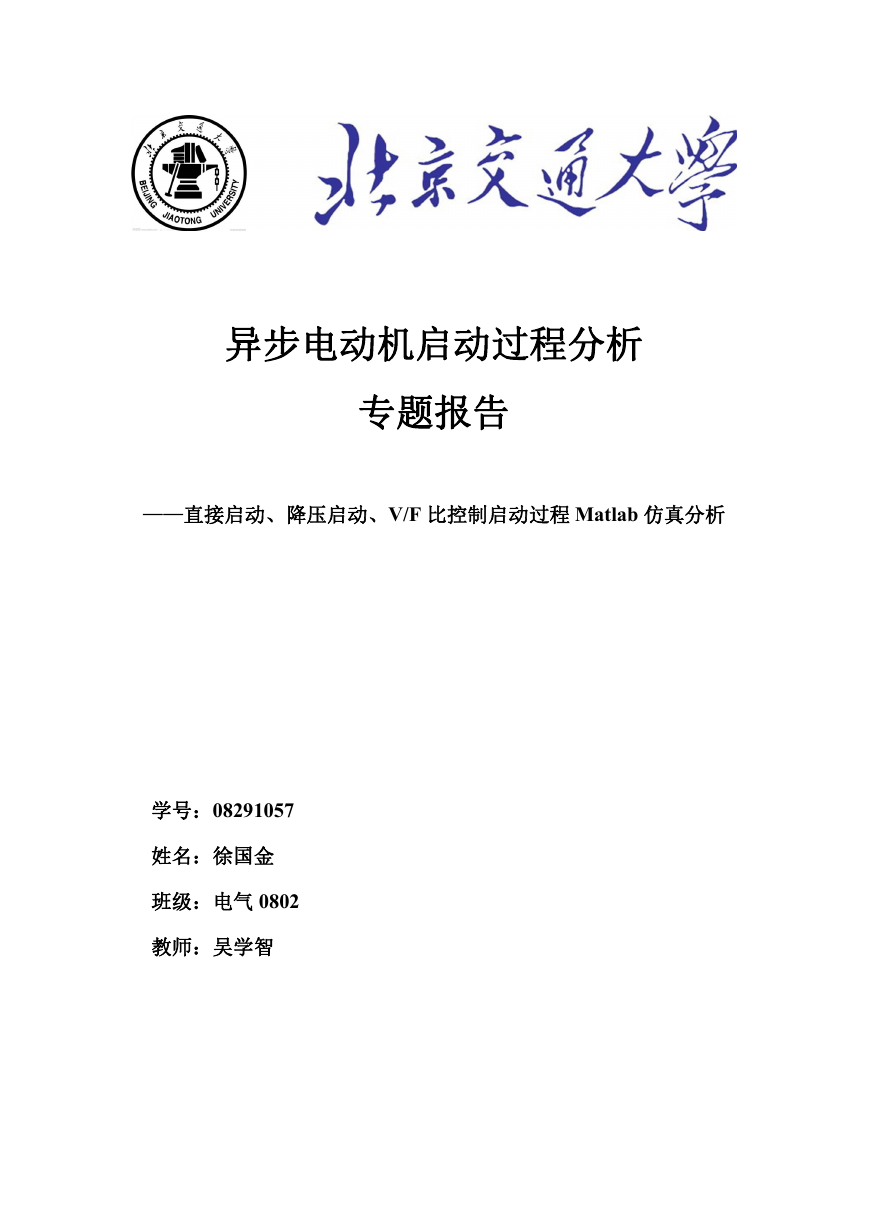

    异步电动机启动过程分析 专题报告 ——直接启动、降压启动、V/F 比控制启动过程 Matlab 仿真分析 学号：08291057 姓名：徐国金 班级：电气 0802 教师：吴学智
    直接启动、降压启动、V/F 比控制启动过程 Matlab 仿真分析 徐国金 08291057 1
    直接启动、降压启动、V/F 比控制启动过程 Matlab 仿真分析 徐国金 08291057 直接启动、降压启动、V/F 比控制启动过程 Matlab 仿真分析 一、 Matlab Simulink 仿真 1、仿真条件： A.直接启动时，电机端电压为 380Vrms/50Hz； B.降压启动时，电机端电压频率为 50Hz，有效值由 0Vrms 增加至 380Vrms； C.V/f 比控制采用电压源型逆变器，直流侧电压为 540Vdc，电机端电压频率为由 0Hz 增加至 50Hz，交流电压有效值由 0Vrms 增加至 380Vrms 。 2、仿真设置：仿真时间为 2.5s，负载转矩 0.5s 时加上 A.直接启动 (1)仿真原理图 (2)参数设置 A 相交流电源参数：B 相、C 相依次滞后 120 度 2

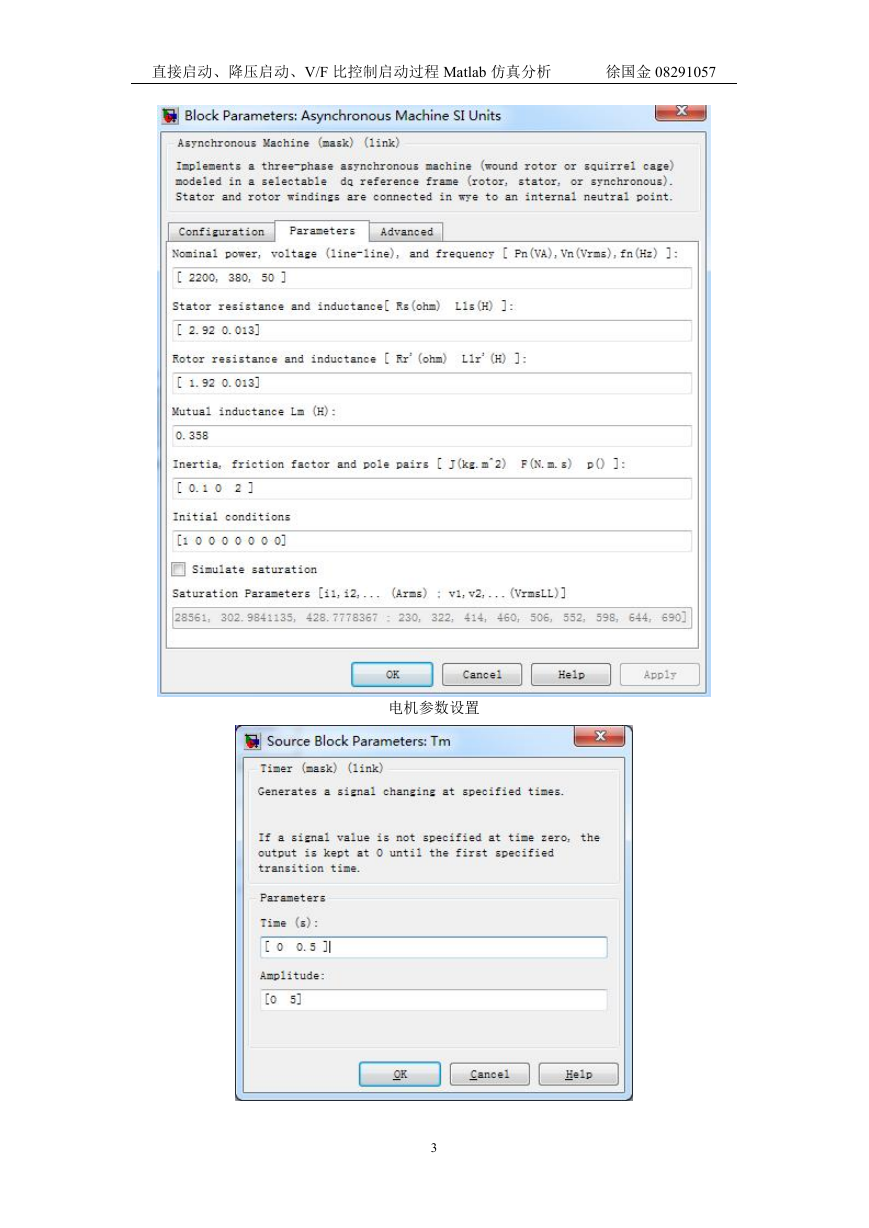

    直接启动、降压启动、V/F 比控制启动过程 Matlab 仿真分析 徐国金 08291057 电机参数设置 3

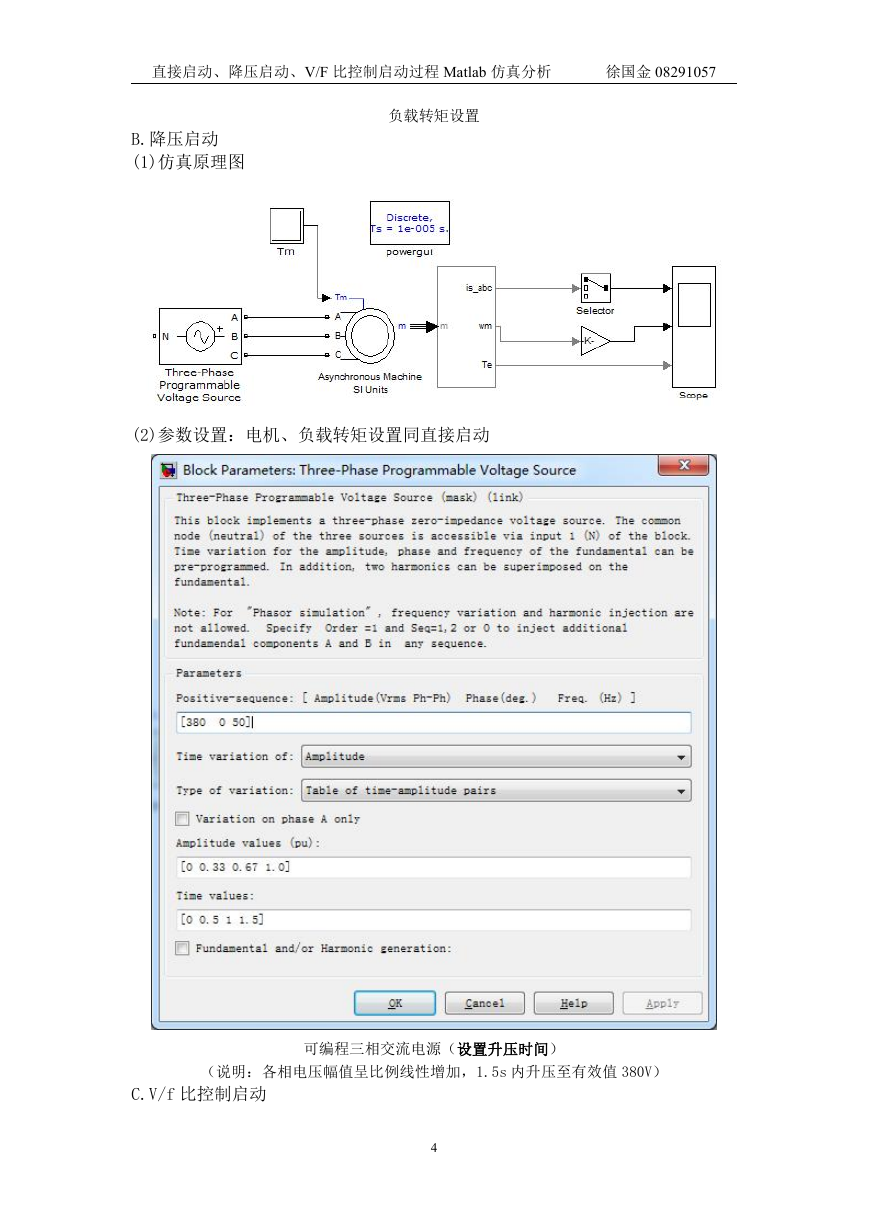

    直接启动、降压启动、V/F 比控制启动过程 Matlab 仿真分析 徐国金 08291057 B.降压启动 (1)仿真原理图 负载转矩设置 (2)参数设置：电机、负载转矩设置同直接启动 可编程三相交流电源（设置升压时间） （说明：各相电压幅值呈比例线性增加，1.5s 内升压至有效值 380V） C.V/f 比控制启动 4

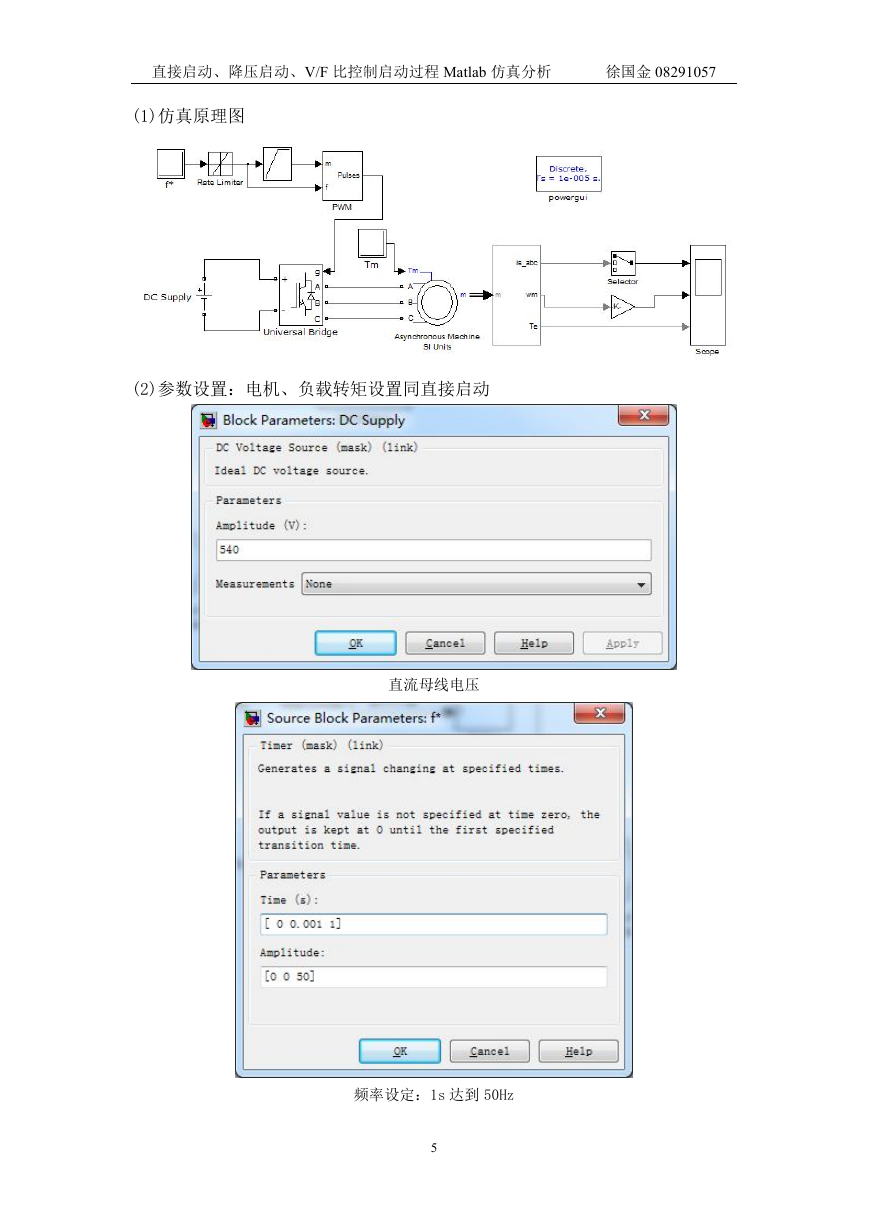

    直接启动、降压启动、V/F 比控制启动过程 Matlab 仿真分析 徐国金 08291057 (1)仿真原理图 (2)参数设置：电机、负载转矩设置同直接启动 直流母线电压 频率设定：1s 达到 50Hz 5

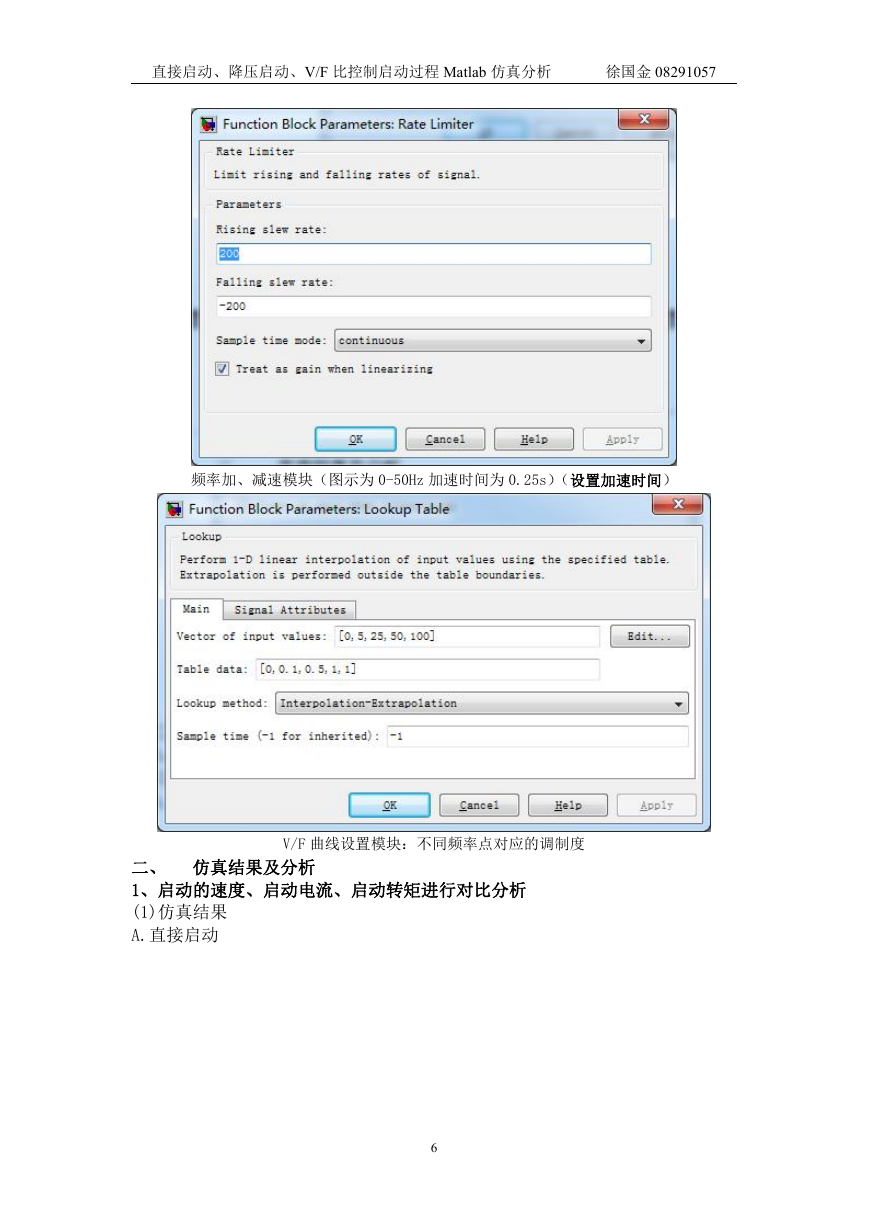

    直接启动、降压启动、V/F 比控制启动过程 Matlab 仿真分析 徐国金 08291057 频率加、减速模块（图示为 0-50Hz 加速时间为 0.25s）（设置加速时间） V/F 曲线设置模块：不同频率点对应的调制度 二、 仿真结果及分析 1、启动的速度、启动电流、启动转矩进行对比分析 (1)仿真结果 A.直接启动 6

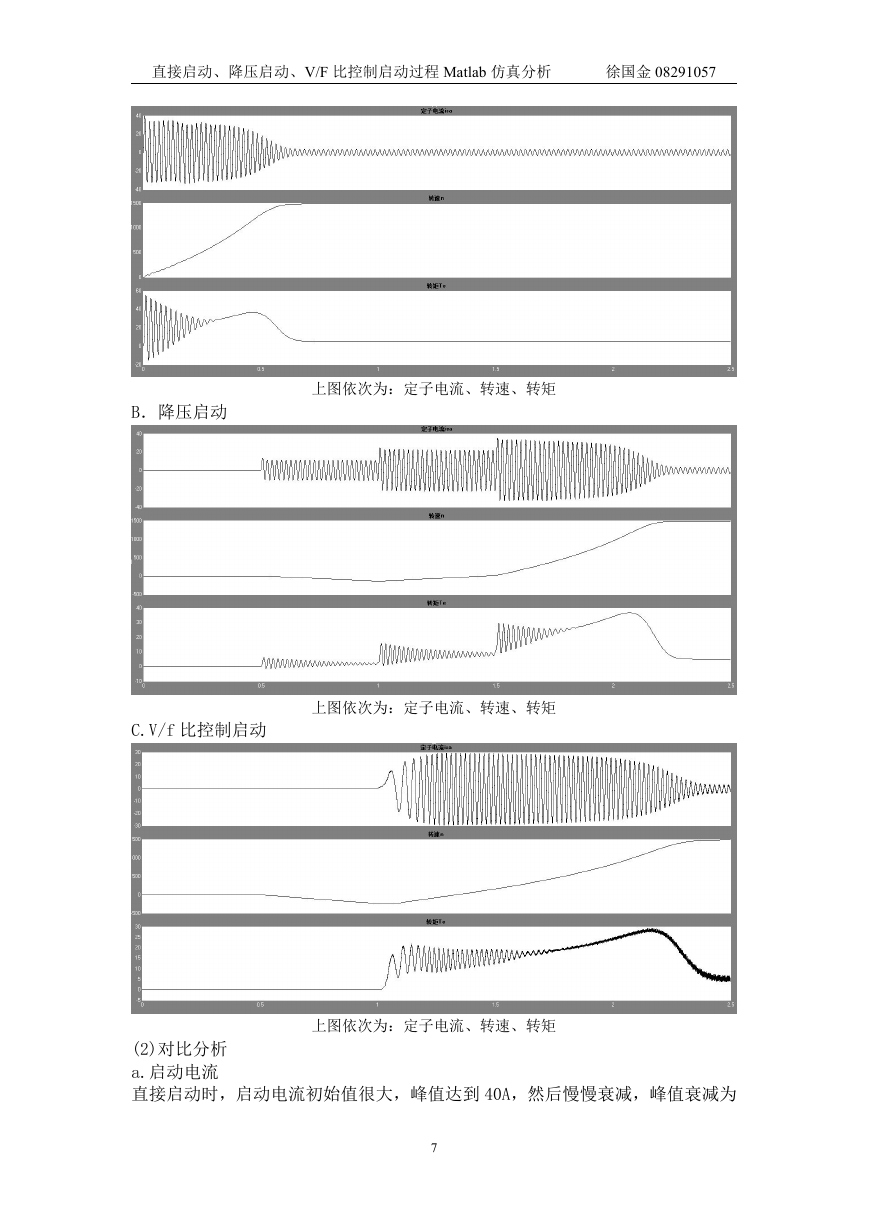

    直接启动、降压启动、V/F 比控制启动过程 Matlab 仿真分析 徐国金 08291057 B．降压启动 上图依次为：定子电流、转速、转矩 C.V/f 比控制启动 上图依次为：定子电流、转速、转矩 上图依次为：定子电流、转速、转矩 (2)对比分析 a.启动电流 直接启动时，启动电流初始值很大，峰值达到 40A，然后慢慢衰减，峰值衰减为 7
