    最新全民脉冲自制最完整正式版教程

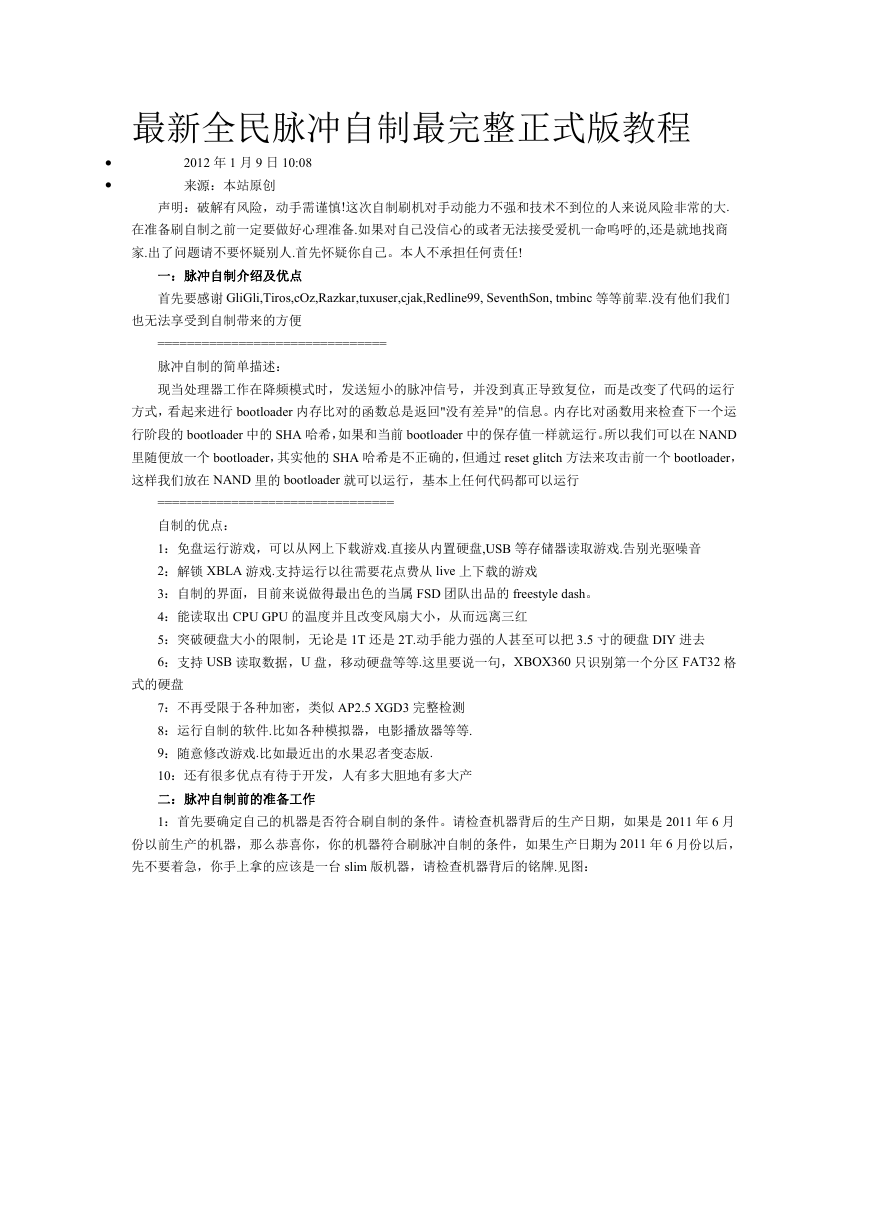

    最新全民脉冲自制最完整正式版教程   2012 年 1 月 9 日 10:08 来源：本站原创 声明：破解有风险，动手需谨慎!这次自制刷机对手动能力不强和技术不到位的人来说风险非常的大. 在准备刷自制之前一定要做好心理准备.如果对自己没信心的或者无法接受爱机一命呜呼的,还是就地找商 家.出了问题请不要怀疑别人.首先怀疑你自己。本人不承担任何责任! 一：脉冲自制介绍及优点 首先要感谢 GliGli,Tiros,cOz,Razkar,tuxuser,cjak,Redline99, SeventhSon, tmbinc 等等前辈.没有他们我们 也无法享受到自制带来的方便 =============================== 脉冲自制的简单描述： 现当处理器工作在降频模式时，发送短小的脉冲信号，并没到真正导致复位，而是改变了代码的运行 方式，看起来进行 bootloader 内存比对的函数总是返回"没有差异"的信息。内存比对函数用来检查下一个运 行阶段的 bootloader 中的 SHA 哈希，如果和当前 bootloader 中的保存值一样就运行。所以我们可以在 NAND 里随便放一个 bootloader，其实他的 SHA 哈希是不正确的，但通过 reset glitch 方法来攻击前一个 bootloader， 这样我们放在 NAND 里的 bootloader 就可以运行，基本上任何代码都可以运行 ================================ 自制的优点： 1：免盘运行游戏，可以从网上下载游戏.直接从内置硬盘,USB 等存储器读取游戏.告别光驱噪音 2：解锁 XBLA 游戏.支持运行以往需要花点费从 live 上下载的游戏 3：自制的界面，目前来说做得最出色的当属 FSD 团队出品的 freestyle dash。 4：能读取出 CPU GPU 的温度并且改变风扇大小，从而远离三红 5：突破硬盘大小的限制，无论是 1T 还是 2T.动手能力强的人甚至可以把 3.5 寸的硬盘 DIY 进去 6：支持 USB 读取数据，U 盘，移动硬盘等等.这里要说一句，XBOX360 只识别第一个分区 FAT32 格 式的硬盘 7：不再受限于各种加密，类似 AP2.5 XGD3 完整检测 8：运行自制的软件.比如各种模拟器，电影播放器等等. 9：随意修改游戏.比如最近出的水果忍者变态版. 10：还有很多优点有待于开发，人有多大胆地有多大产 二：脉冲自制前的准备工作 1：首先要确定自己的机器是否符合刷自制的条件。请检查机器背后的生产日期，如果是 2011 年 6 月 份以前生产的机器，那么恭喜你，你的机器符合刷脉冲自制的条件，如果生产日期为 2011 年 6 月份以后， 先不要着急，你手上拿的应该是一台 slim 版机器，请检查机器背后的铭牌.见图：

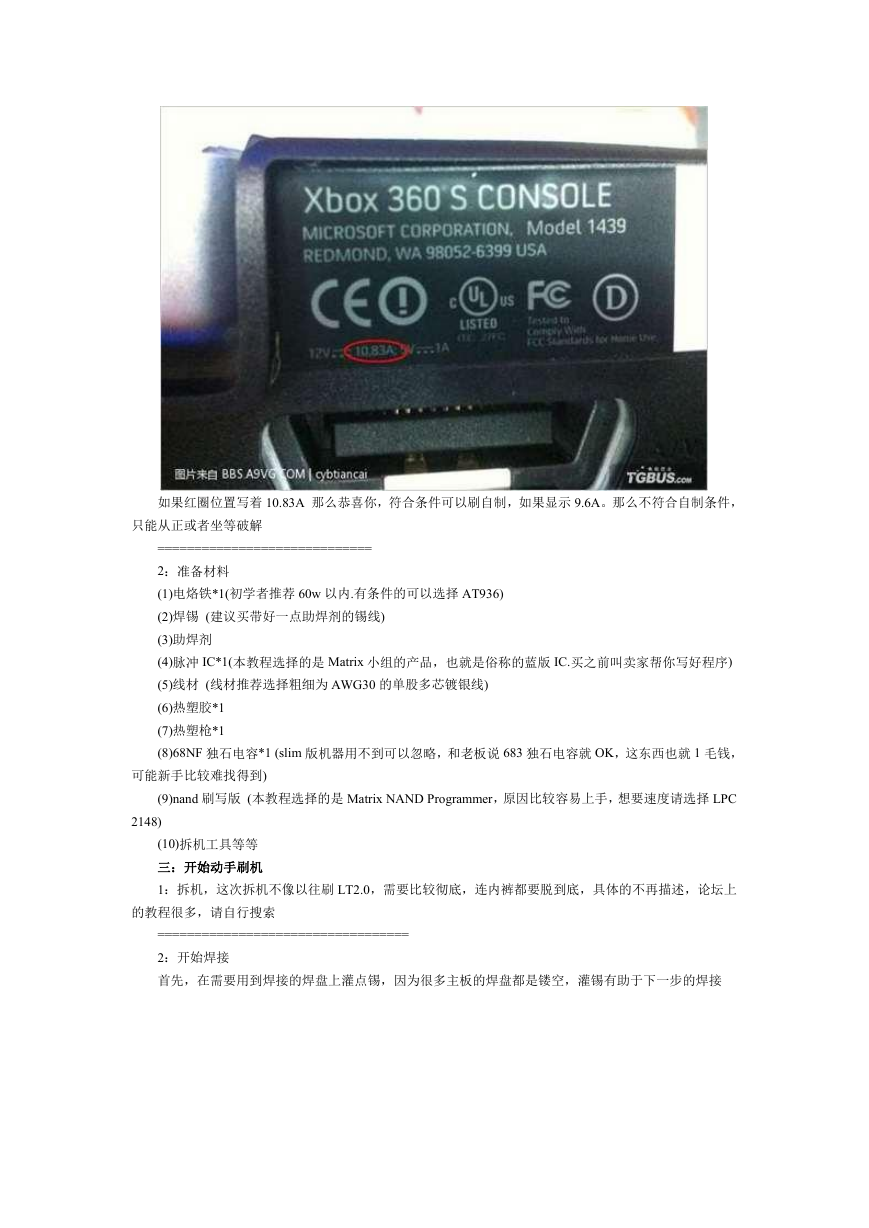

    如果红圈位置写着 10.83A 那么恭喜你，符合条件可以刷自制，如果显示 9.6A。那么不符合自制条件， 只能从正或者坐等破解 ============================= 2：准备材料 (1)电烙铁*1(初学者推荐 60w 以内.有条件的可以选择 AT936) (2)焊锡 (建议买带好一点助焊剂的锡线) (3)助焊剂 (4)脉冲 IC*1(本教程选择的是 Matrix 小组的产品，也就是俗称的蓝版 IC.买之前叫卖家帮你写好程序) (5)线材 (线材推荐选择粗细为 AWG30 的单股多芯镀银线) (6)热塑胶*1 (7)热塑枪*1 (8)68NF 独石电容*1 (slim 版机器用不到可以忽略，和老板说 683 独石电容就 OK，这东西也就 1 毛钱， 可能新手比较难找得到) (9)nand 刷写版 (本教程选择的是 Matrix NAND Programmer，原因比较容易上手，想要速度请选择 LPC 2148) (10)拆机工具等等 三：开始动手刷机 1：拆机，这次拆机不像以往刷 LT2.0，需要比较彻底，连内裤都要脱到底，具体的不再描述，论坛上 的教程很多，请自行搜索 ================================== 2：开始焊接 首先，在需要用到焊接的焊盘上灌点锡，因为很多主板的焊盘都是镂空，灌锡有助于下一步的焊接

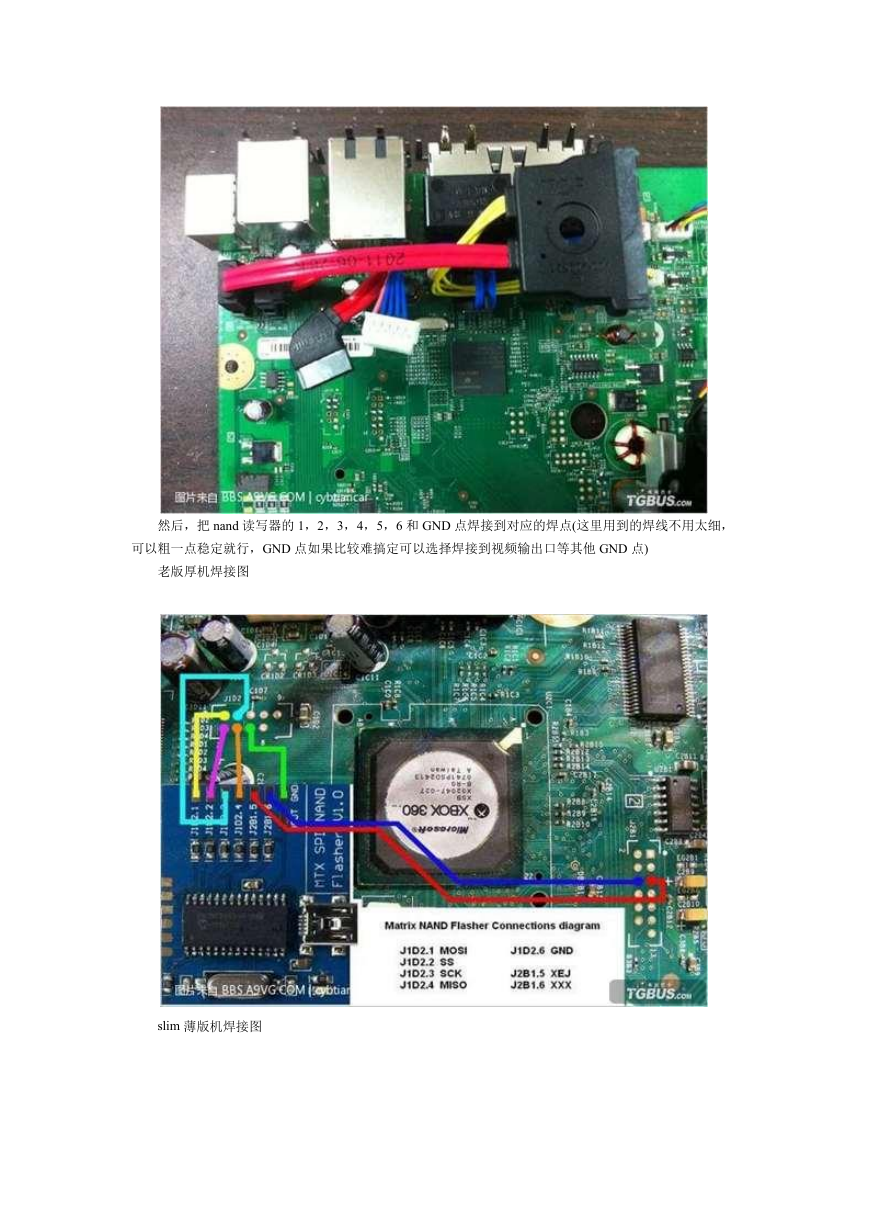

    然后，把 nand 读写器的 1，2，3，4，5，6 和 GND 点焊接到对应的焊点(这里用到的焊线不用太细， 可以粗一点稳定就行，GND 点如果比较难搞定可以选择焊接到视频输出口等其他 GND 点) 老版厚机焊接图 slim 薄版机焊接图

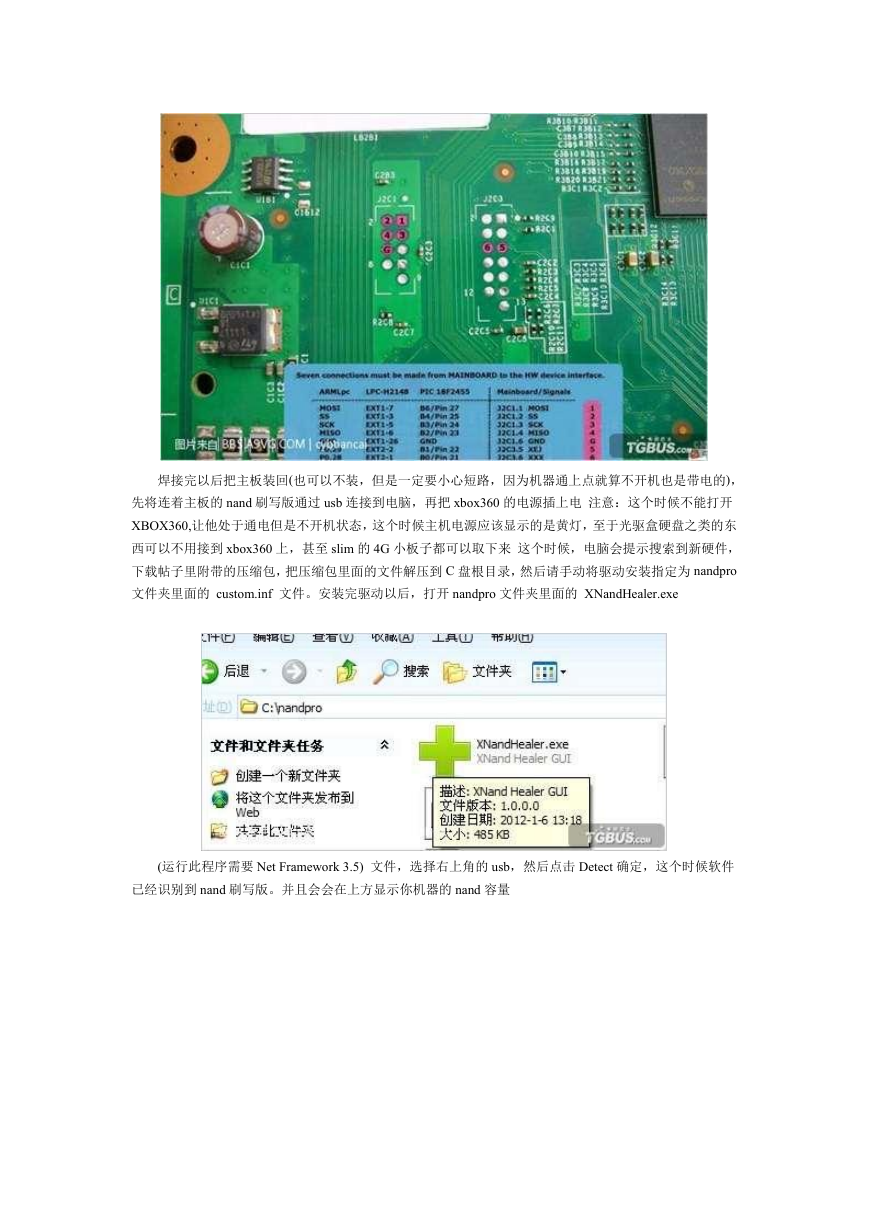

    焊接完以后把主板装回(也可以不装，但是一定要小心短路，因为机器通上点就算不开机也是带电的)， 先将连着主板的 nand 刷写版通过 usb 连接到电脑，再把 xbox360 的电源插上电 注意：这个时候不能打开 XBOX360,让他处于通电但是不开机状态，这个时候主机电源应该显示的是黄灯，至于光驱盒硬盘之类的东 西可以不用接到 xbox360 上，甚至 slim 的 4G 小板子都可以取下来 这个时候，电脑会提示搜索到新硬件， 下载帖子里附带的压缩包，把压缩包里面的文件解压到 C 盘根目录，然后请手动将驱动安装指定为 nandpro 文件夹里面的 custom.inf 文件。安装完驱动以后，打开 nandpro 文件夹里面的 XNandHealer.exe (运行此程序需要 Net Framework 3.5) 文件，选择右上角的 usb，然后点击 Detect 确定，这个时候软件 已经识别到 nand 刷写版。并且会会在上方显示你机器的 nand 容量

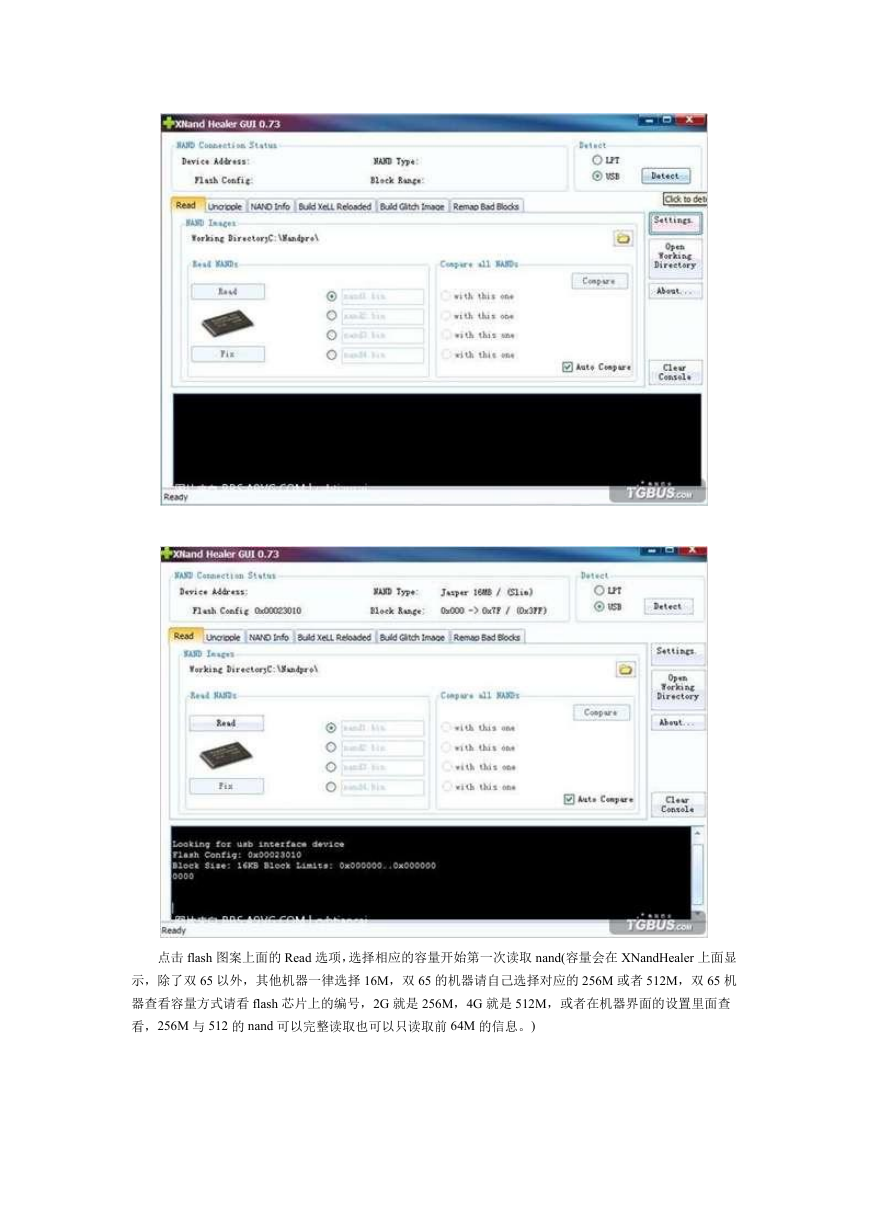

    点击 flash 图案上面的 Read 选项，选择相应的容量开始第一次读取 nand(容量会在 XNandHealer 上面显 示，除了双 65 以外，其他机器一律选择 16M，双 65 的机器请自己选择对应的 256M 或者 512M，双 65 机 器查看容量方式请看 flash 芯片上的编号，2G 就是 256M，4G 就是 512M，或者在机器界面的设置里面查 看，256M 与 512 的 nand 可以完整读取也可以只读取前 64M 的信息。)

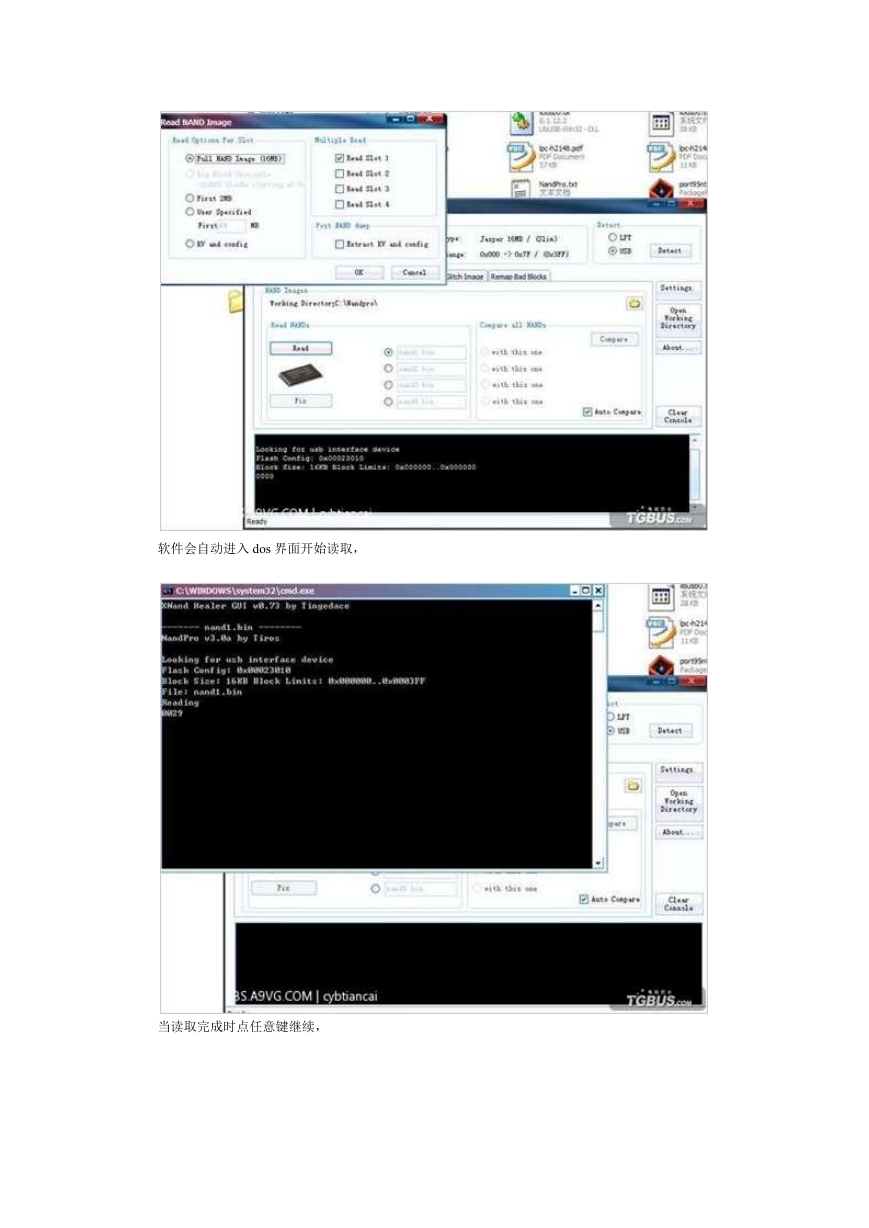

    软件会自动进入 dos 界面开始读取， 当读取完成时点任意键继续，

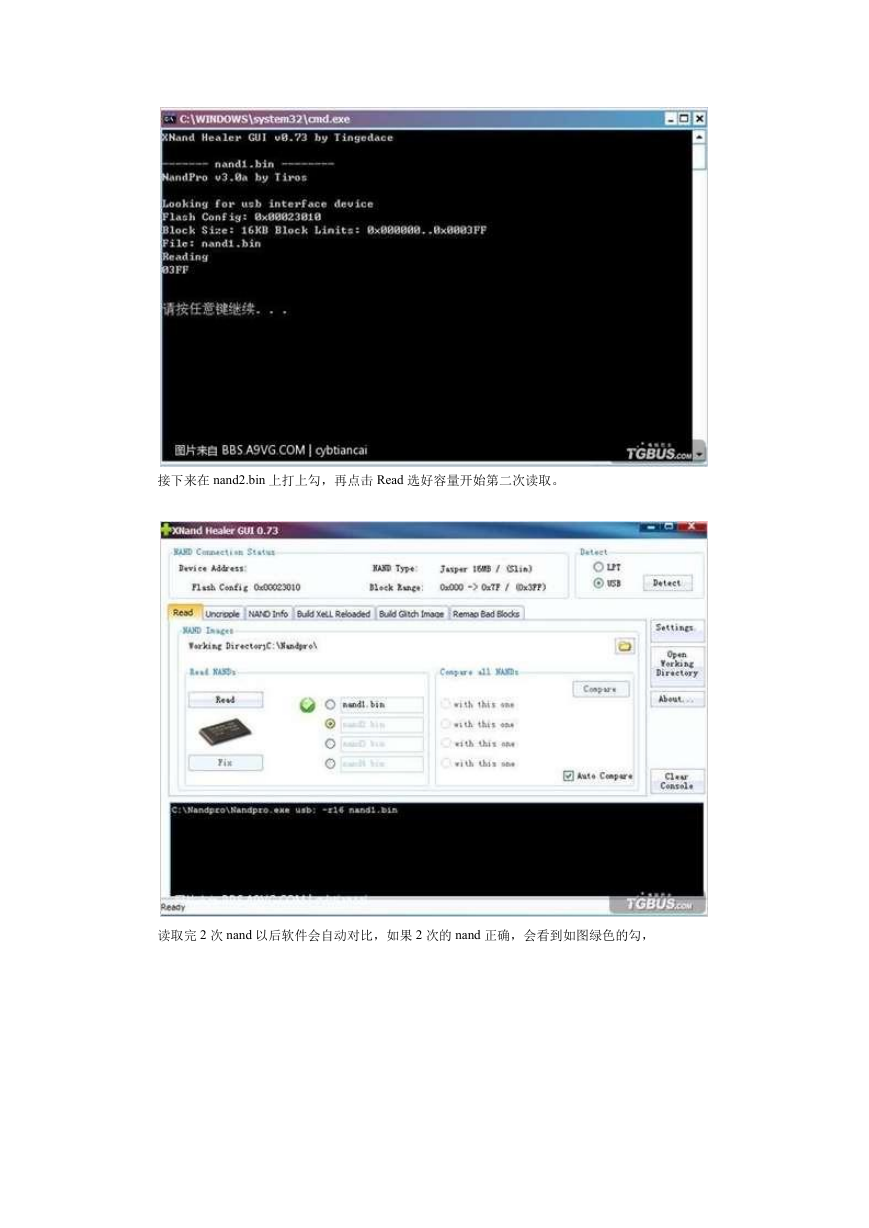

    接下来在 nand2.bin 上打上勾，再点击 Read 选好容量开始第二次读取。 读取完 2 次 nand 以后软件会自动对比，如果 2 次的 nand 正确，会看到如图绿色的勾，

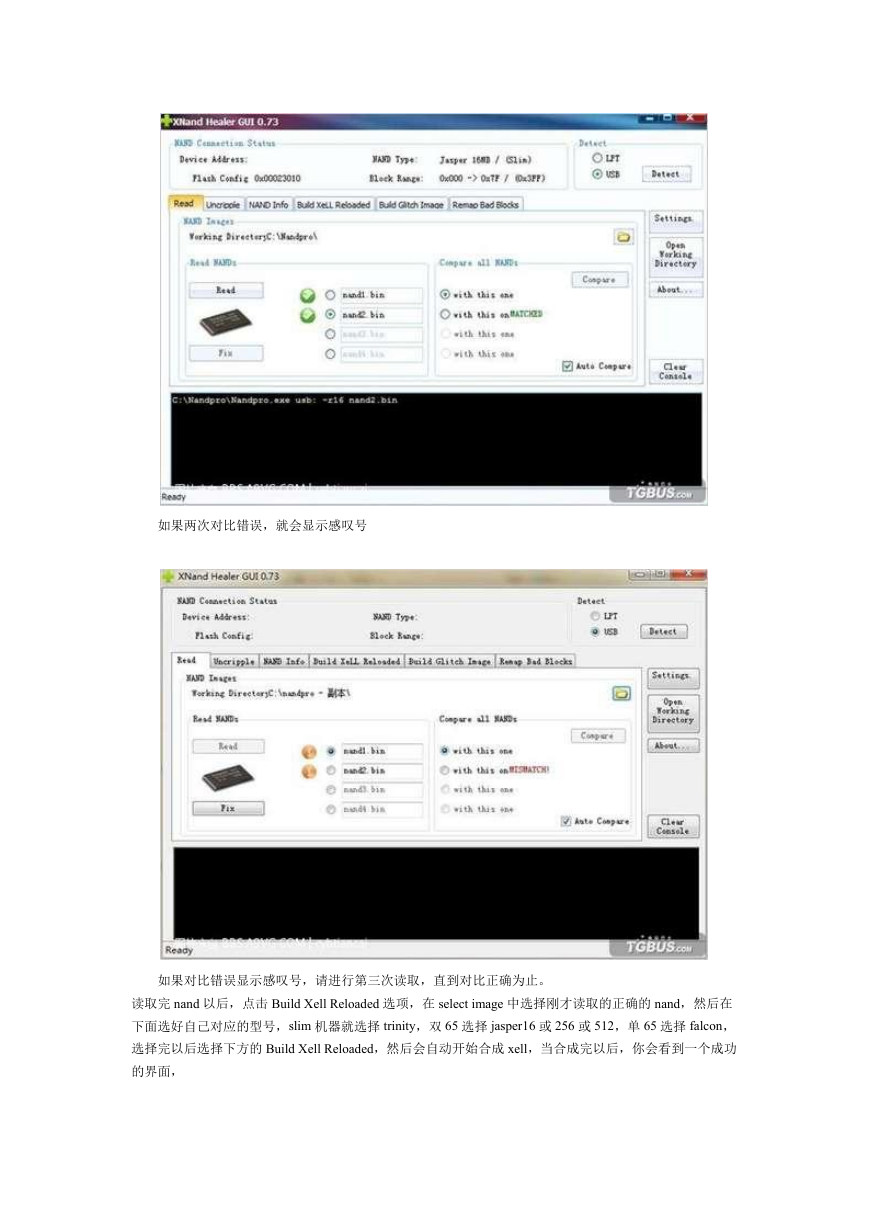

    如果两次对比错误，就会显示感叹号 如果对比错误显示感叹号，请进行第三次读取，直到对比正确为止。 读取完 nand 以后，点击 Build Xell Reloaded 选项，在 select image 中选择刚才读取的正确的 nand，然后在 下面选好自己对应的型号，slim 机器就选择 trinity，双 65 选择 jasper16 或 256 或 512，单 65 选择 falcon， 选择完以后选择下方的 Build Xell Reloaded，然后会自动开始合成 xell，当合成完以后，你会看到一个成功 的界面，
