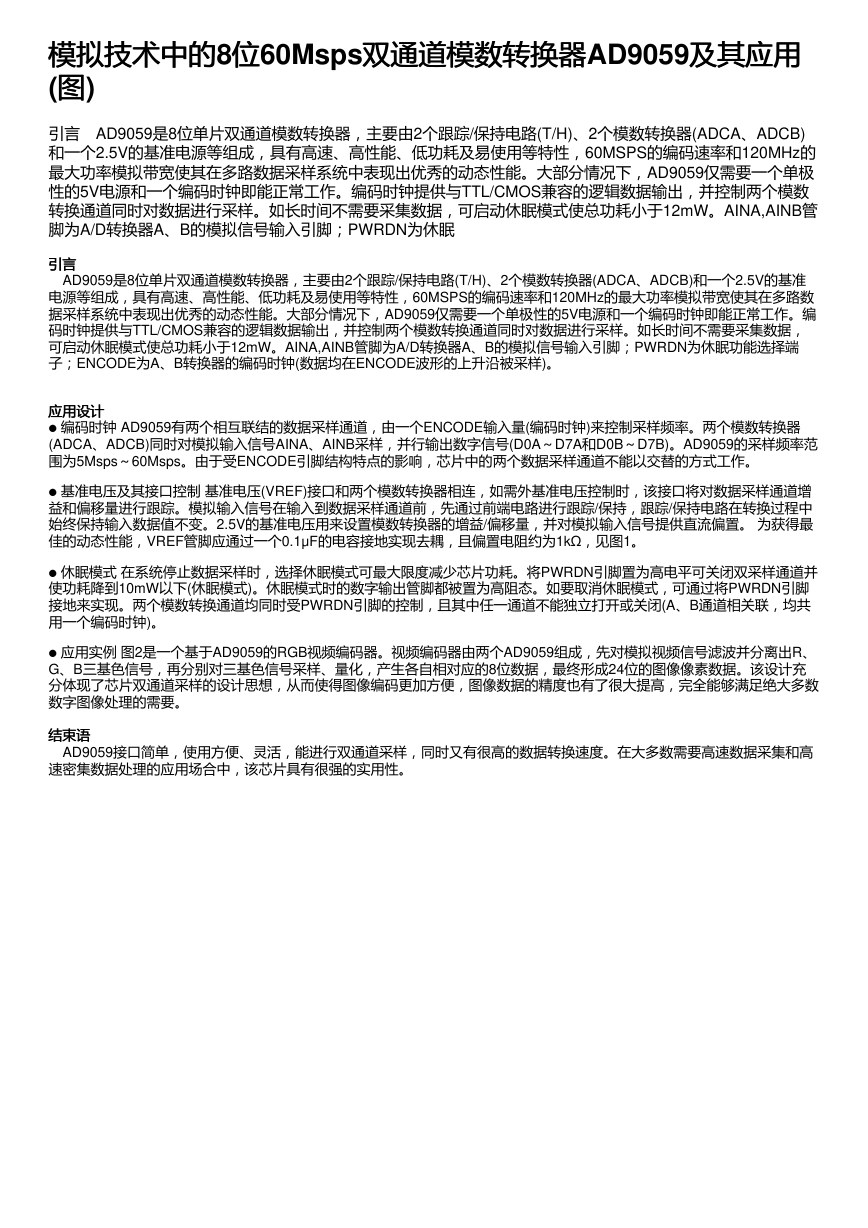

双通道模数转换器AD9059及其应用 及其应用 模拟技术中的8位位60Msps双通道模数转换器 模拟技术中的 (图图) 引言　AD9059是8位单片双通道模数转换器，主要由2个跟踪/保持电路(T/H)、2个模数转换器(ADCA、ADCB) 和一个2.5V的基准电源等组成，具有高速、高性能、低功耗及易使用等特性，60MSPS的编码速率和120MHz的 最大功率模拟带宽使其在多路数据采样系统中表现出优秀的动态性能。大部分情况下，AD9059仅需要一个单极 性的5V电源和一个编码时钟即能正常工作。编码时钟提供与TTL/CMOS兼容的逻辑数据输出，并控制两个模数 转换通道同时对数据进行采样。如长时间不需要采集数据，可启动休眠模式使总功耗小于12mW。AINA,AINB管 脚为A/D转换器A、B的模拟信号输入引脚；PWRDN为休眠 引言引言 　AD9059是8位单片双通道模数转换器，主要由2个跟踪/保持电路(T/H)、2个模数转换器(ADCA、ADCB)和一个2.5V的基准 电源等组成，具有高速、高性能、低功耗及易使用等特性，60MSPS的编码速率和120MHz的最大功率模拟带宽使其在多路数 据采样系统中表现出优秀的动态性能。大部分情况下，AD9059仅需要一个单极性的5V电源和一个编码时钟即能正常工作。编 码时钟提供与TTL/CMOS兼容的逻辑数据输出，并控制两个模数转换通道同时对数据进行采样。如长时间不需要采集数据， 可启动休眠模式使总功耗小于12mW。AINA,AINB管脚为A/D转换器A、B的模拟信号输入引脚；PWRDN为休眠功能选择端 子；ENCODE为A、B转换器的编码时钟(数据均在ENCODE波形的上升沿被采样)。 应用设计 应用设计 ● 编码时钟 AD9059有两个相互联结的数据采样通道，由一个ENCODE输入量(编码时钟)来控制采样频率。两个模数转换器 (ADCA、ADCB)同时对模拟输入信号AINA、AINB采样，并行输出数字信号(D0A～D7A和D0B～D7B)。AD9059的采样频率范 围为5Msps～60Msps。由于受ENCODE引脚结构特点的影响，芯片中的两个数据采样通道不能以交替的方式工作。 ● 基准电压及其接口控制 基准电压(VREF)接口和两个模数转换器相连，如需外基准电压控制时，该接口将对数据采样通道增 益和偏移量进行跟踪。模拟输入信号在输入到数据采样通道前，先通过前端电路进行跟踪/保持，跟踪/保持电路在转换过程中 始终保持输入数据值不变。2.5V的基准电压用来设置模数转换器的增益/偏移量，并对模拟输入信号提供直流偏置。 为获得最 佳的动态性能，VREF管脚应通过一个0.1μF的电容接地实现去耦，且偏置电阻约为1kΩ，见图1。 ● 休眠模式 在系统停止数据采样时，选择休眠模式可最大限度减少芯片功耗。将PWRDN引脚置为高电平可关闭双采样通道并 使功耗降到10mW以下(休眠模式)。休眠模式时的数字输出管脚都被置为高阻态。如要取消休眠模式，可通过将PWRDN引脚 接地来实现。两个模数转换通道均同时受PWRDN引脚的控制，且其中任一通道不能独立打开或关闭(A、B通道相关联，均共 用一个编码时钟)。 ● 应用实例 图2是一个基于AD9059的RGB视频编码器。视频编码器由两个AD9059组成，先对模拟视频信号滤波并分离出R、 G、B三基色信号，再分别对三基色信号采样、量化，产生各自相对应的8位数据，最终形成24位的图像像素数据。该设计充 分体现了芯片双通道采样的设计思想，从而使得图像编码更加方便，图像数据的精度也有了很大提高，完全能够满足绝大多数 数字图像处理的需要。 结束语结束语 　AD9059接口简单，使用方便、灵活，能进行双通道采样，同时又有很高的数据转换速度。在大多数需要高速数据采集和高 速密集数据处理的应用场合中，该芯片具有很强的实用性。
