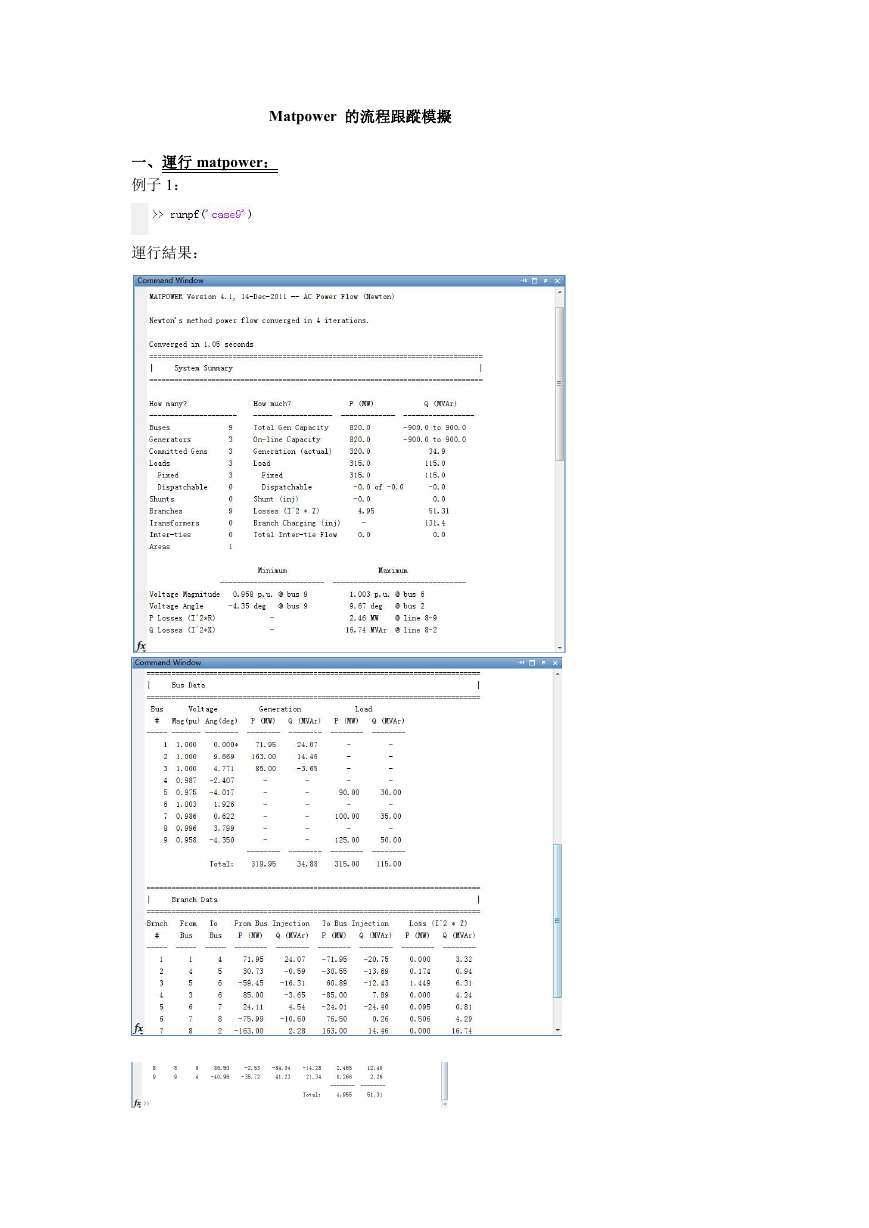

Matpower 的流程跟蹤模擬一、運行 matpower：例子 1：運行結果：

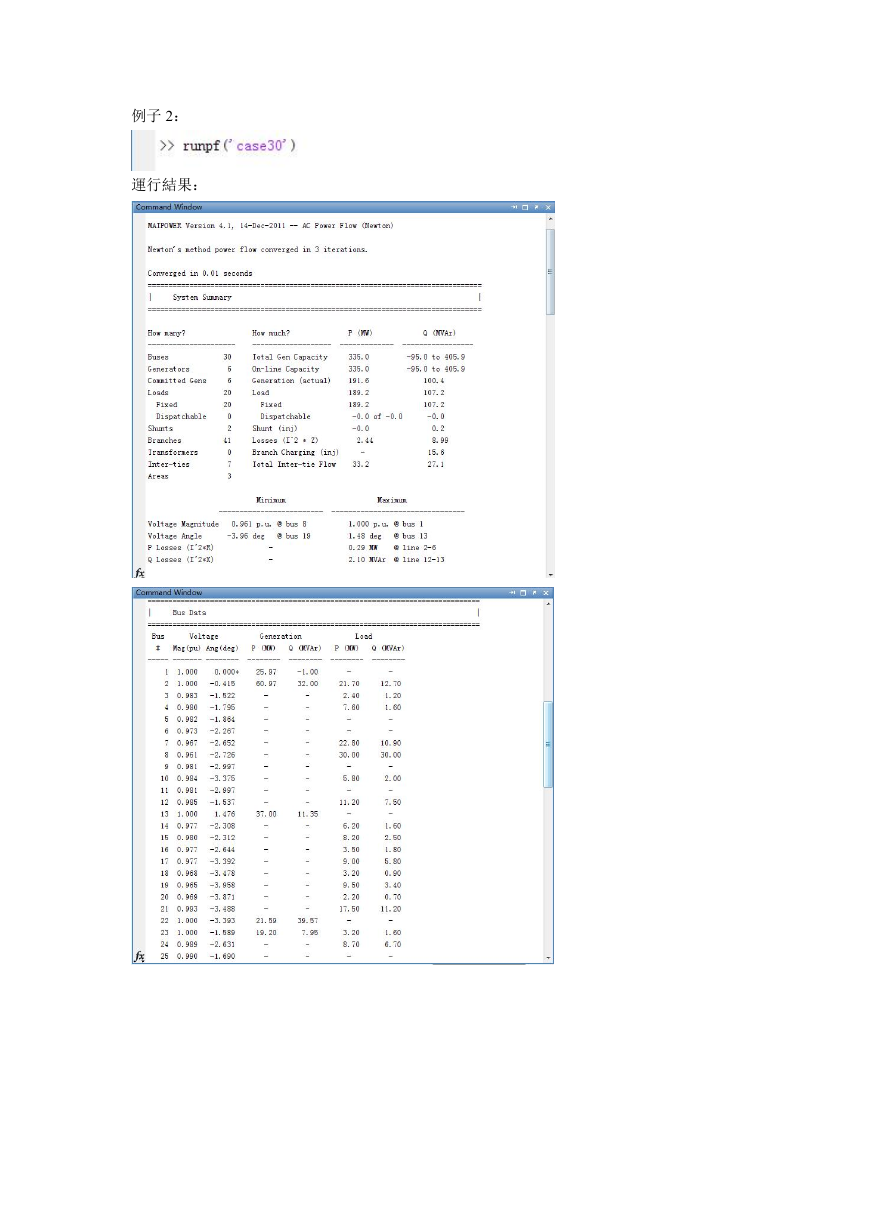

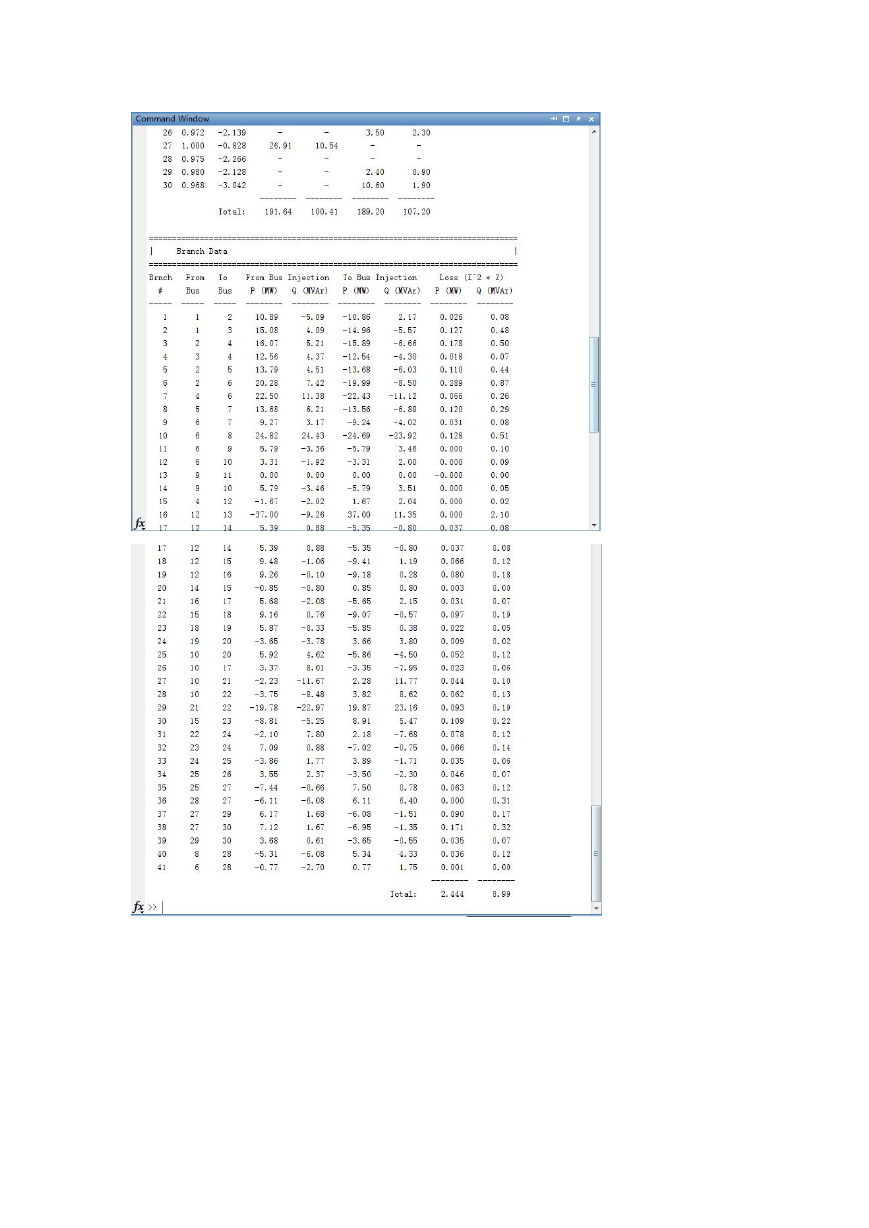

例子 2：運行結果：

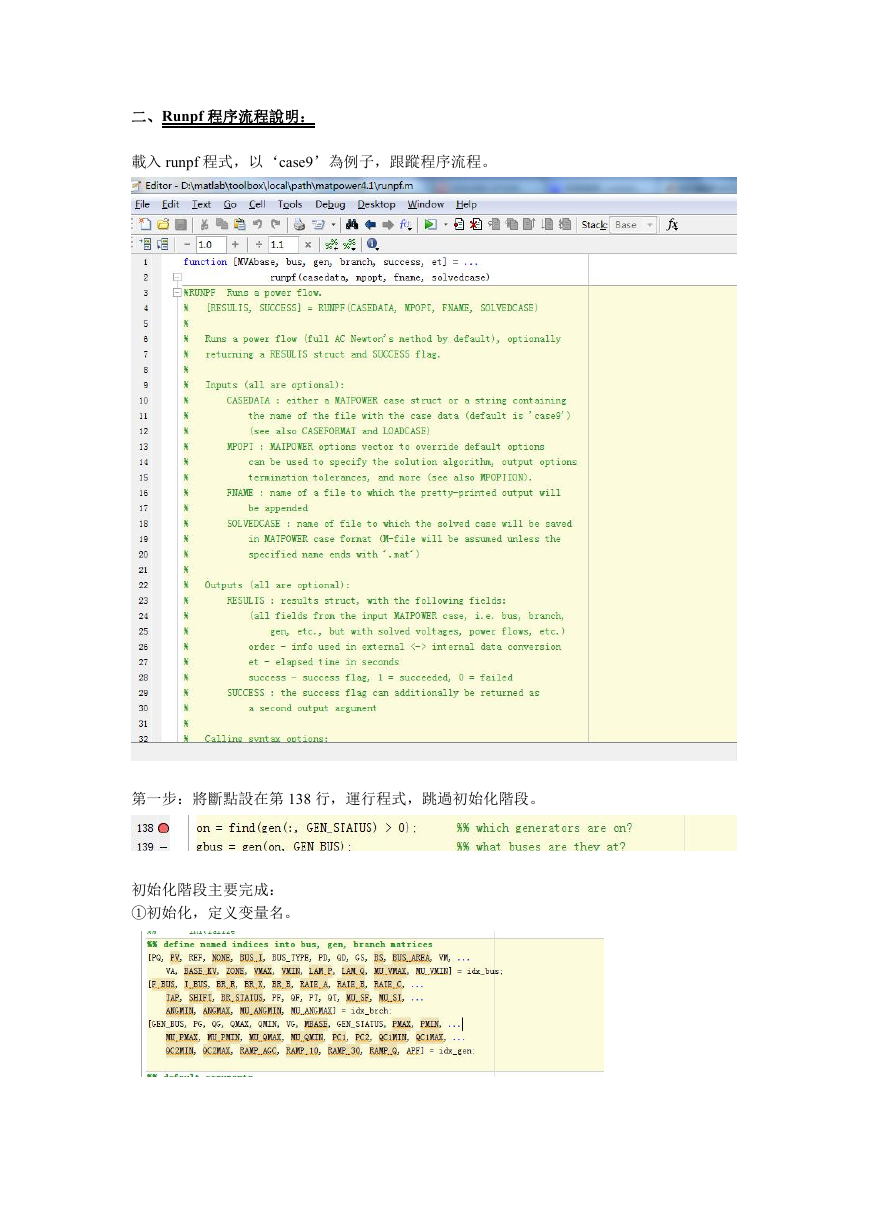

二、Runpf 程序流程說明：載入 runpf 程式，以‘case9’為例子，跟蹤程序流程。第一步：將斷點設在第 138 行，運行程式，跳過初始化階段。初始化階段主要完成： ①初始化，定义变量名。

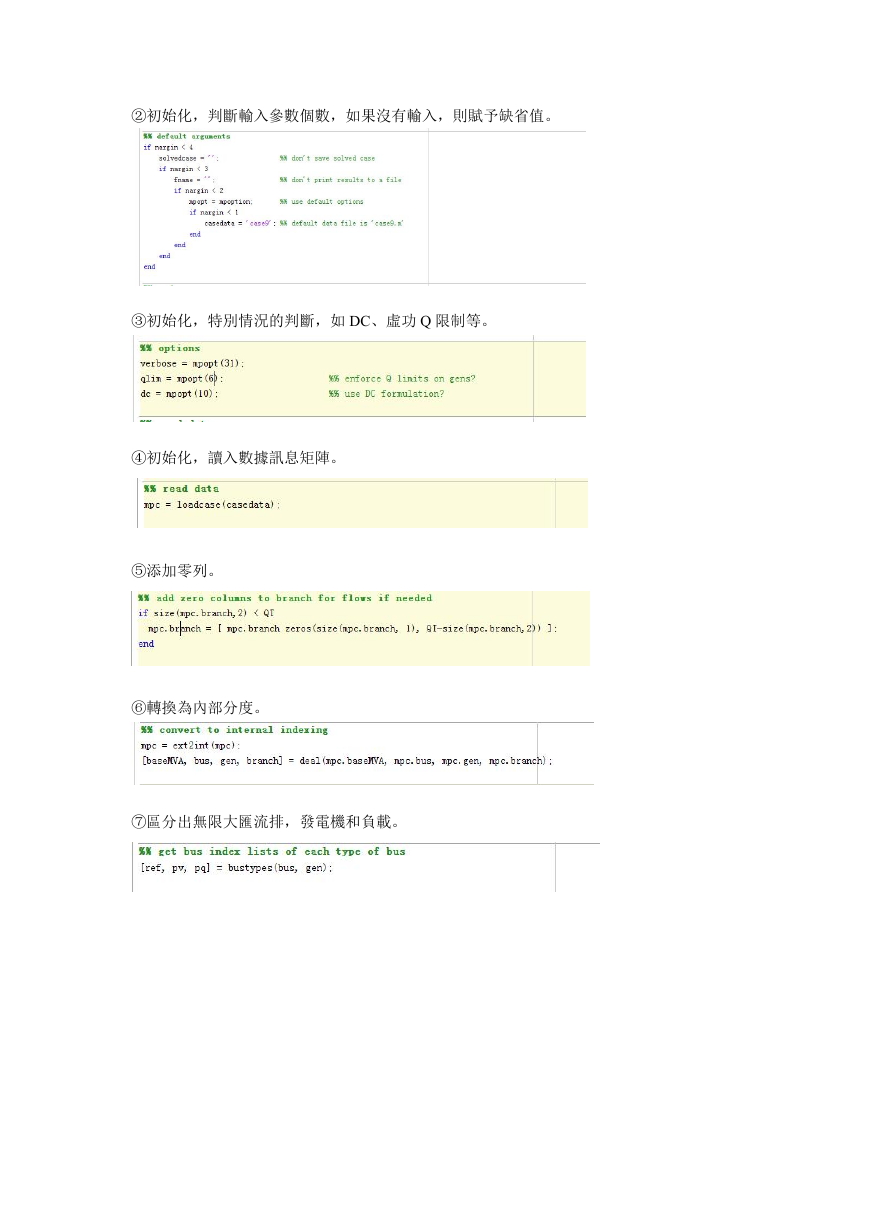

②初始化，判斷輸入參數個數，如果沒有輸入，則賦予缺省值。 ③初始化，特別情況的判斷，如 DC、虛功 Q 限制等。 ④初始化，讀入數據訊息矩陣。 ⑤添加零列。 ⑥轉換為內部分度。 ⑦區分出無限大匯流排，發電機和負載。

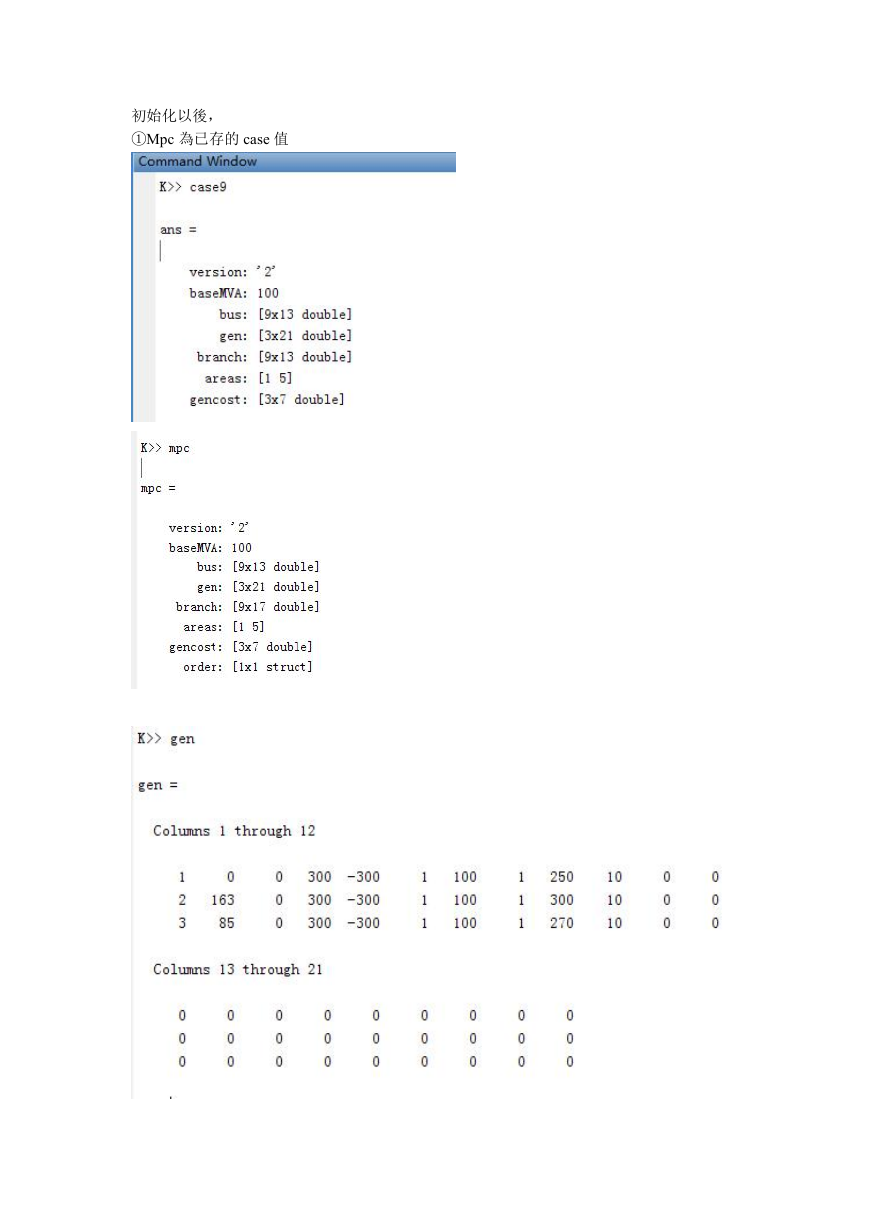

初始化以後， ①Mpc 為已存的 case 值

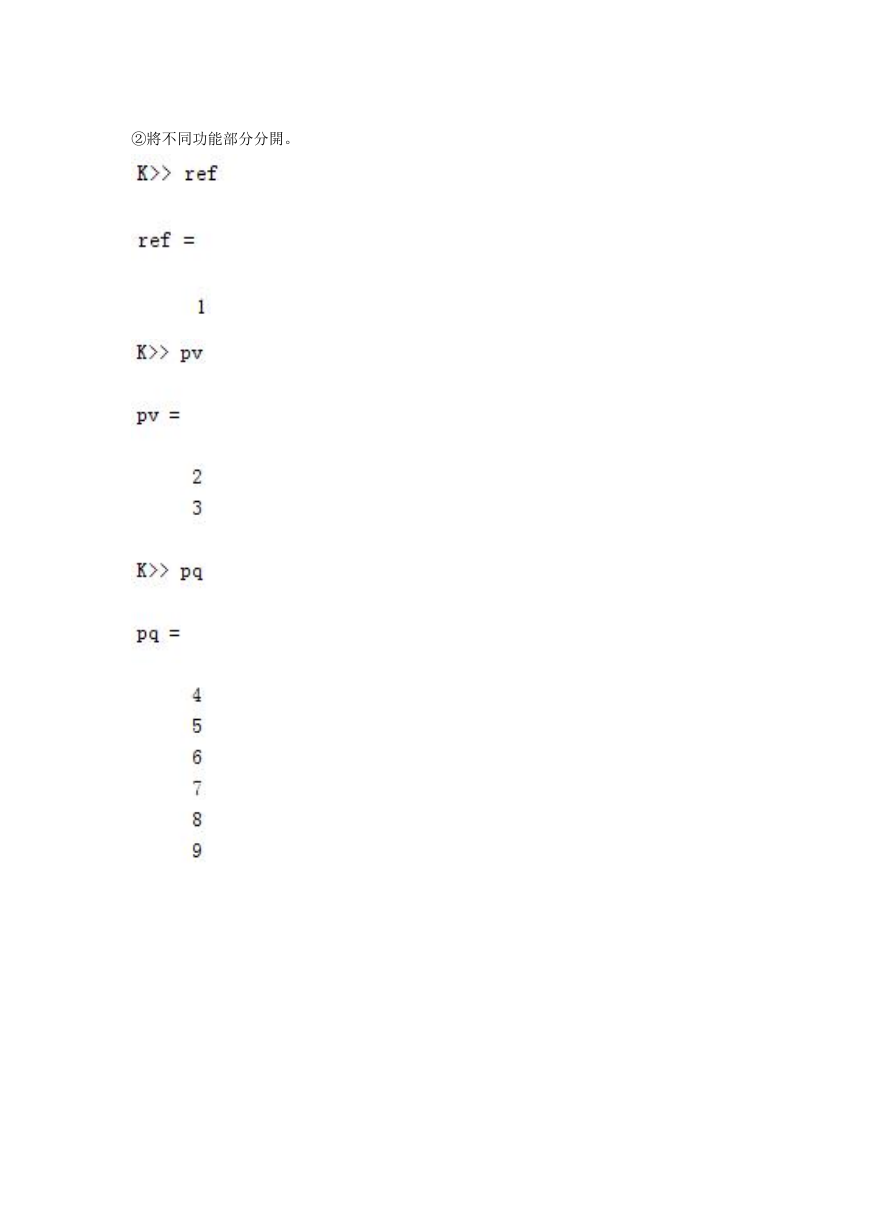

②將不同功能部分分開。

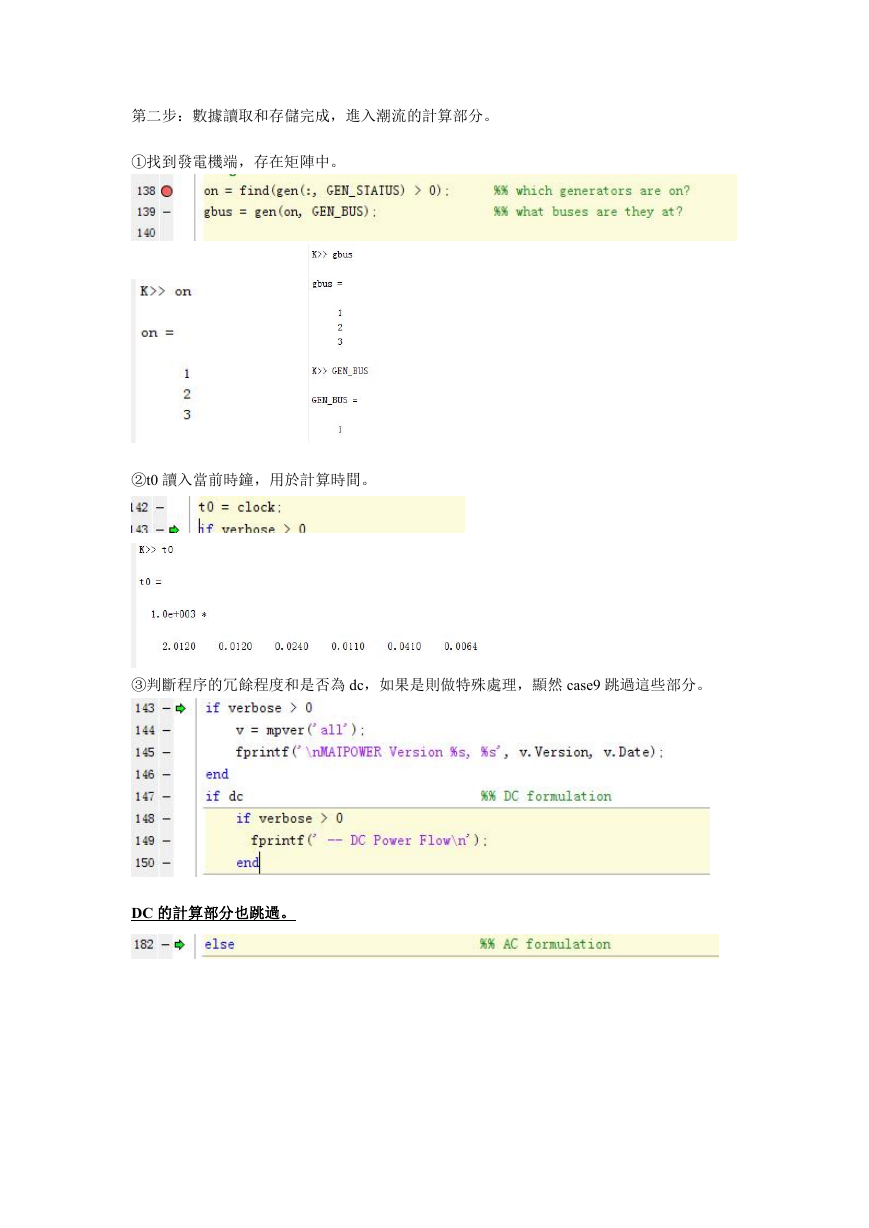

第二步：數據讀取和存儲完成，進入潮流的計算部分。 ①找到發電機端，存在矩陣中。 ②t0 讀入當前時鐘，用於計算時間。 ③判斷程序的冗餘程度和是否為 dc，如果是則做特殊處理，顯然 case9 跳過這些部分。 DC 的計算部分也跳過。
