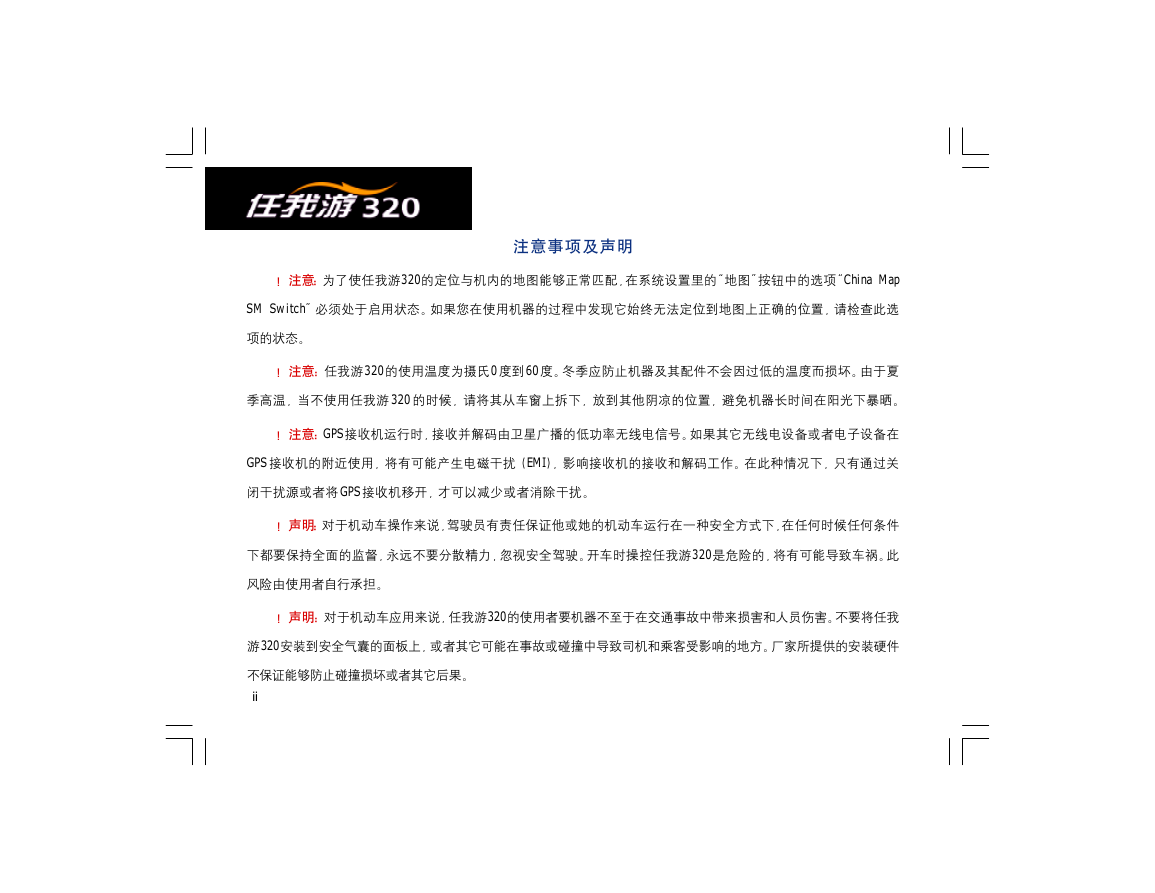

注意事项及声明！注意：为了使任我游320的定位与机内的地图能够正常匹配，在系统设置里的“地图”按钮中的选项“China Map SM Switch”必须处于启用状态。如果您在使用机器的过程中发现它始终无法定位到地图上正确的位置，请检查此选项的状态。！注意：任我游320的使用温度为摄氏0度到60度。冬季应防止机器及其配件不会因过低的温度而损坏。由于夏季高温，当不使用任我游 320 的时候，请将其从车窗上拆下，放到其他阴凉的位置，避免机器长时间在阳光下暴晒。！注意：GPS接收机运行时，接收并解码由卫星广播的低功率无线电信号。如果其它无线电设备或者电子设备在 GPS 接收机的附近使用，将有可能产生电磁干扰（EMI），影响接收机的接收和解码工作。在此种情况下，只有通过关闭干扰源或者将 GPS接收机移开，才可以减少或者消除干扰。！声明：对于机动车操作来说，驾驶员有责任保证他或她的机动车运行在一种安全方式下，在任何时候任何条件下都要保持全面的监督，永远不要分散精力，忽视安全驾驶。开车时操控任我游320是危险的，将有可能导致车祸。此风险由使用者自行承担。！声明：对于机动车应用来说，任我游320的使用者要机器不至于在交通事故中带来损害和人员伤害。不要将任我游320安装到安全气囊的面板上，或者其它可能在事故或碰撞中导致司机和乘客受影响的地方。厂家所提供的安装硬件不保证能够防止碰撞损坏或者其它后果。 ii

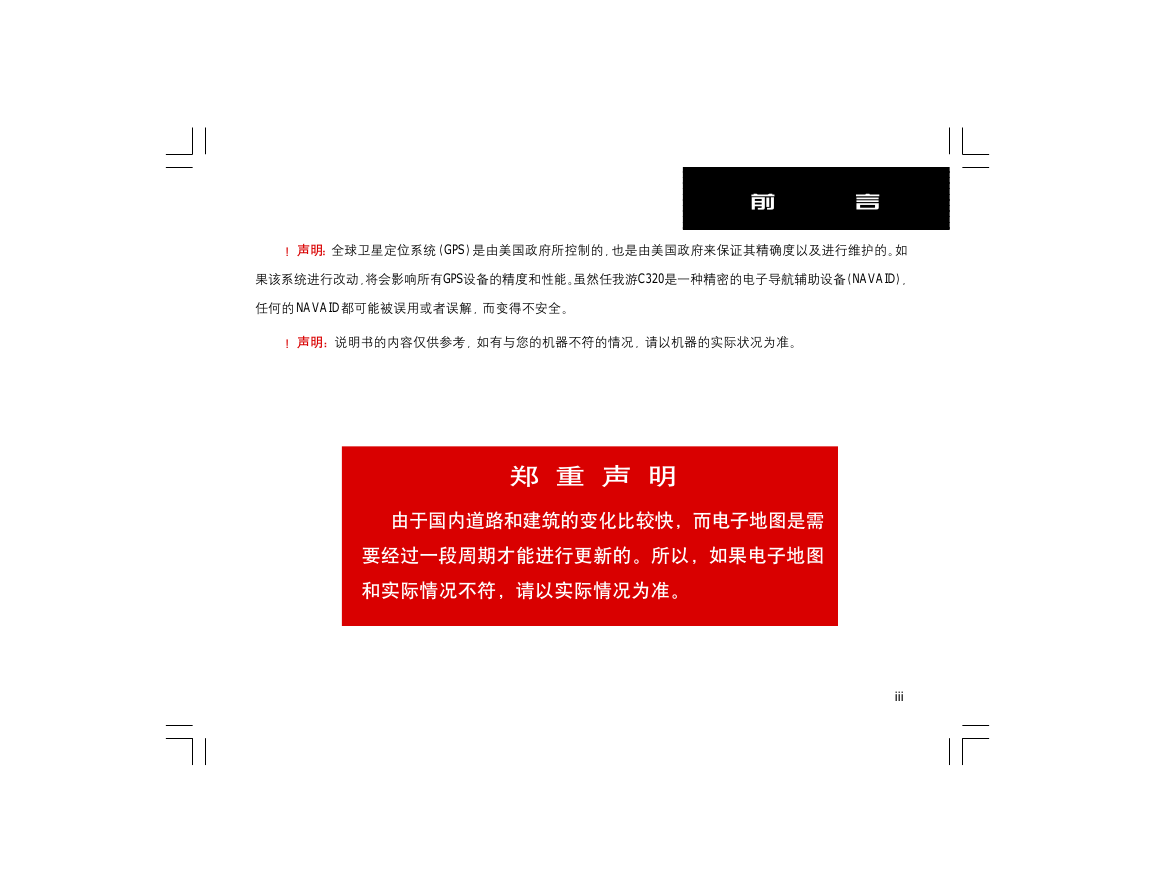

前言！声明：全球卫星定位系统（GPS）是由美国政府所控制的，也是由美国政府来保证其精确度以及进行维护的。如果该系统进行改动，将会影响所有GPS设备的精度和性能。虽然任我游C320是一种精密的电子导航辅助设备（NAVAID），任何的 NAVAID都可能被误用或者误解，而变得不安全。！声明：说明书的内容仅供参考，如有与您的机器不符的情况，请以机器的实际状况为准。郑重声明由于国内道路和建筑的变化比较快，而电子地图是需要经过一段周期才能进行更新的。所以，如果电子地图和实际情况不符，请以实际情况为准。 iii

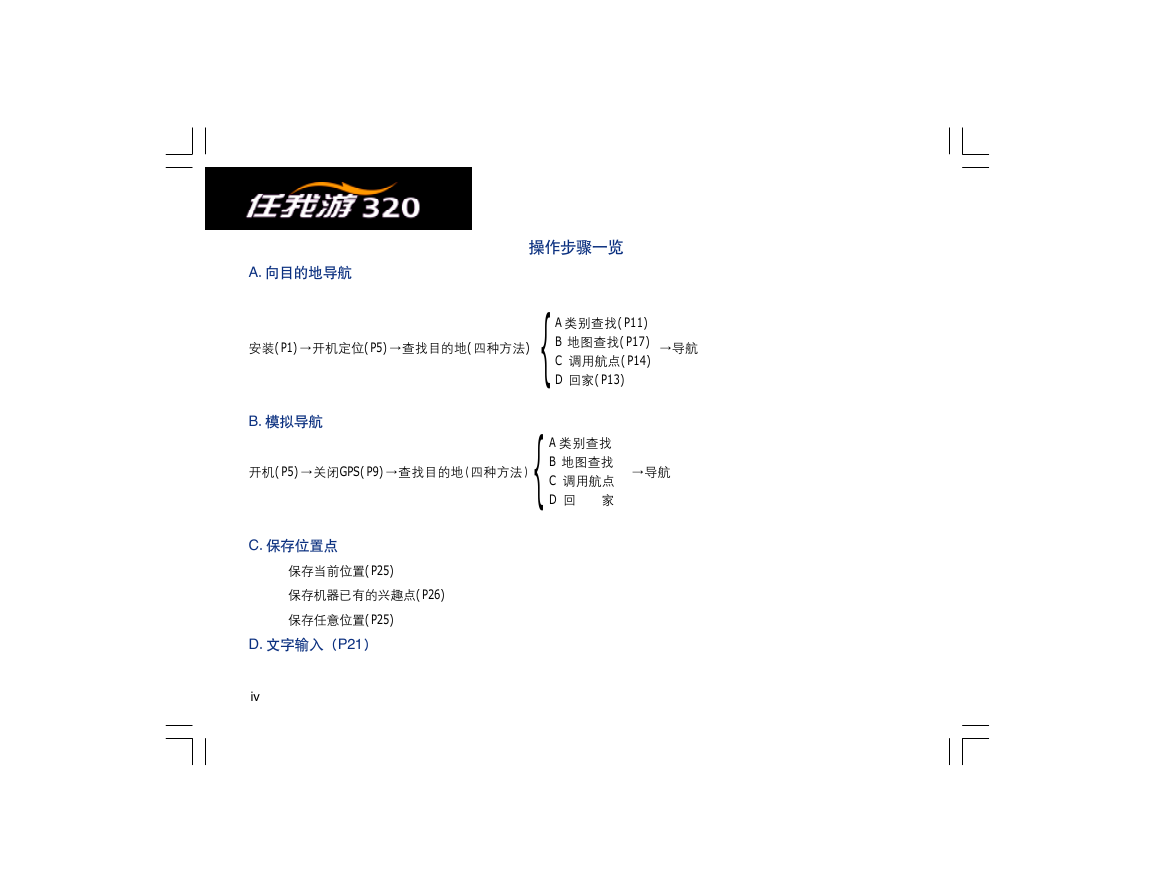

A.向目的地导航操作步骤一览安装(P1)→开机定位(P5)→查找目的地(四种方法) →导航 { A类别查找(P11) B 地图查找(P17) C 调用航点(P14) D 回家(P13) B.模拟导航开机(P5)→关闭GPS(P9)→查找目的地（四种方法） →导航 { A类别查找 B 地图查找 C 调用航点 D 回家 C.保存位置点保存当前位置(P25) 保存机器已有的兴趣点(P26) 保存任意位置(P25) D.文字输入（P21） iv

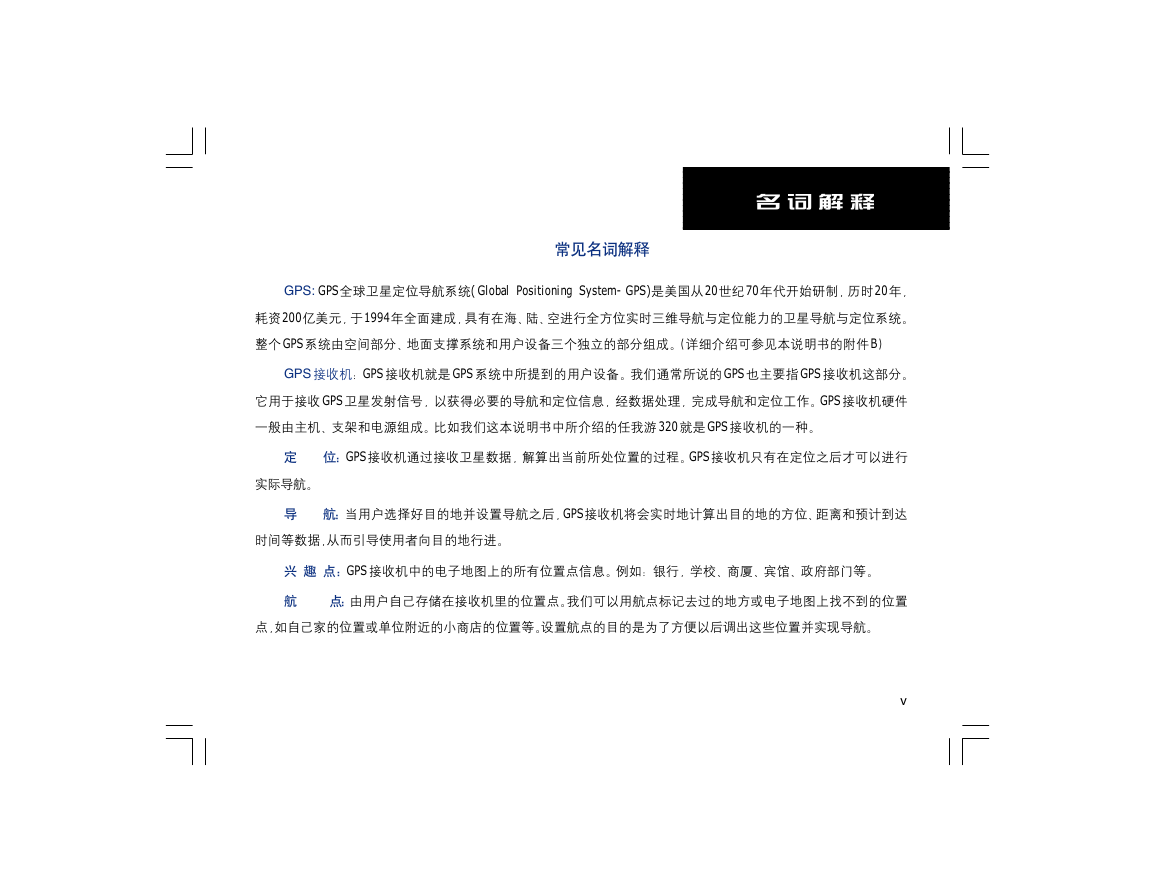

名词解释常见名词解释 GPS: GPS全球卫星定位导航系统(Global Positioning System-GPS)是美国从20世纪70年代开始研制，历时20年，耗资200亿美元，于1994年全面建成，具有在海、陆、空进行全方位实时三维导航与定位能力的卫星导航与定位系统。整个 GPS系统由空间部分、地面支撑系统和用户设备三个独立的部分组成。（详细介绍可参见本说明书的附件 B） GPS 接收机：GPS 接收机就是 GPS 系统中所提到的用户设备。我们通常所说的 GPS 也主要指 GPS 接收机这部分。它用于接收 GPS卫星发射信号，以获得必要的导航和定位信息，经数据处理，完成导航和定位工作。GPS接收机硬件一般由主机、支架和电源组成。比如我们这本说明书中所介绍的任我游 320就是 GPS接收机的一种。定位：GPS接收机通过接收卫星数据，解算出当前所处位置的过程。GPS接收机只有在定位之后才可以进行实际导航。导航：当用户选择好目的地并设置导航之后，GPS接收机将会实时地计算出目的地的方位、距离和预计到达时间等数据，从而引导使用者向目的地行进。兴趣点：GPS 接收机中的电子地图上的所有位置点信息。例如：银行，学校、商厦、宾馆、政府部门等。航点：由用户自己存储在接收机里的位置点。我们可以用航点标记去过的地方或电子地图上找不到的位置点，如自己家的位置或单位附近的小商店的位置等。设置航点的目的是为了方便以后调出这些位置并实现导航。 v

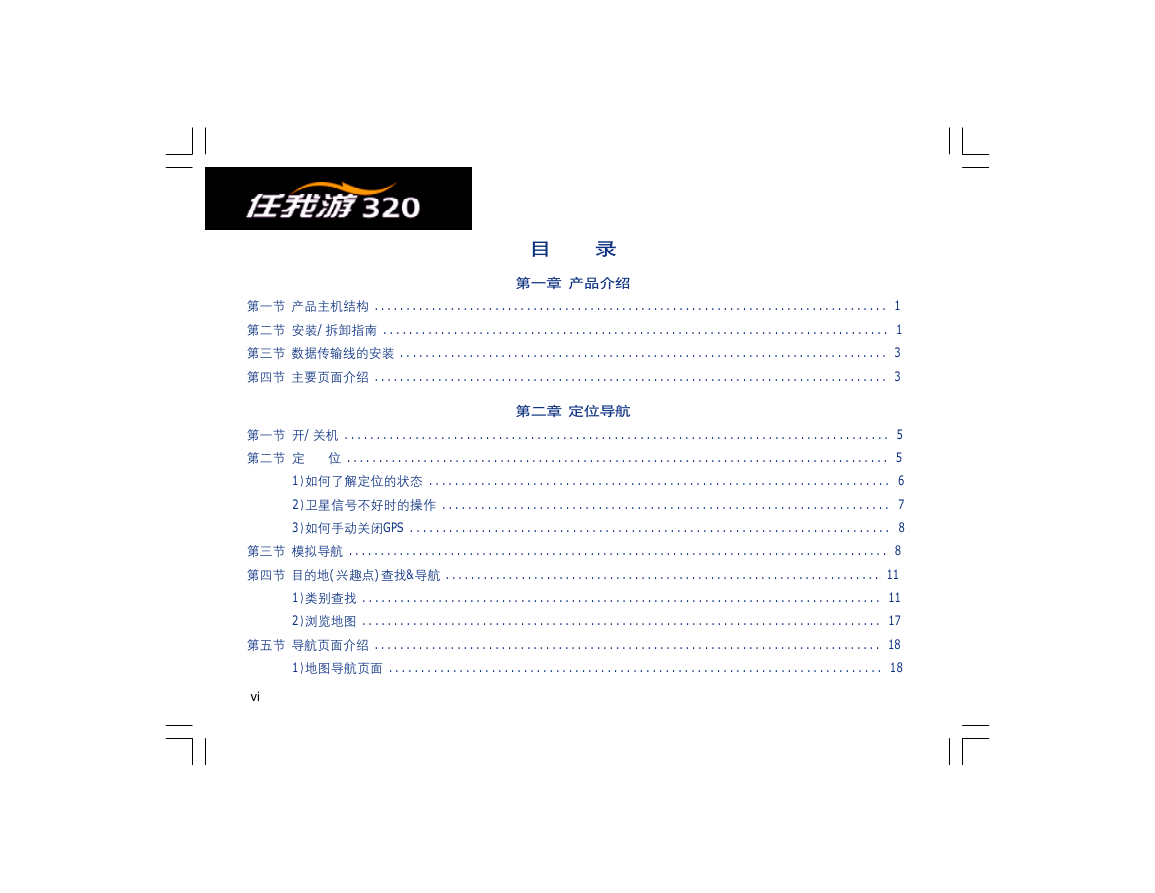

目录第一章产品介绍第一节产品主机结构 ................................................................................. 1 第二节安装/拆卸指南 ............................................................................... 1 第三节数据传输线的安装 ............................................................................. 3 第四节主要页面介绍 ................................................................................. 3 第二章定位导航第一节开/关机 ..................................................................................... 5 第二节定位 ..................................................................................... 5 1）如何了解定位的状态 ....................................................................... 6 2）卫星信号不好时的操作 ..................................................................... 7 3）如何手动关闭GPS .......................................................................... 8 第三节模拟导航 ..................................................................................... 8 第四节目的地(兴趣点)查找&导航 ..................................................................... 11 1）类别查找 .................................................................................. 11 2）浏览地图 .................................................................................. 17 第五节导航页面介绍 ................................................................................ 18 1）地图导航页面 ............................................................................. 18 vi

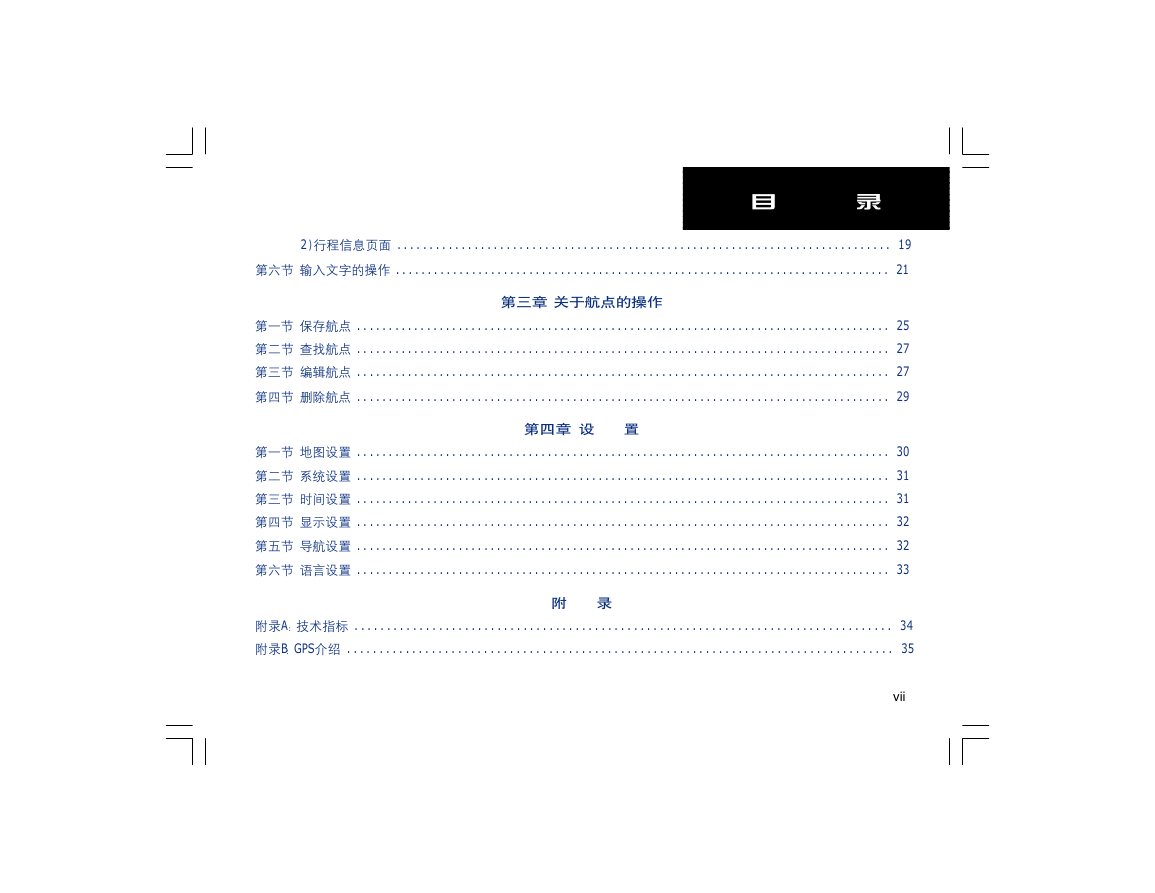

目录 2）行程信息页面 ............................................................................. 19 第六节输入文字的操作 .............................................................................. 21 第三章关于航点的操作第一节保存航点 .................................................................................... 25 第二节查找航点 .................................................................................... 27 第三节编辑航点 .................................................................................... 27 第四节删除航点 .................................................................................... 29 第四章设置第一节地图设置 .................................................................................... 30 第二节系统设置 .................................................................................... 31 第三节时间设置 .................................................................................... 31 第四节显示设置 .................................................................................... 32 第五节导航设置 .................................................................................... 32 第六节语言设置 .................................................................................... 33 附录A：技术指标 ................................................................................... 34 附录B：GPS介绍 .................................................................................... 35 附录 vii

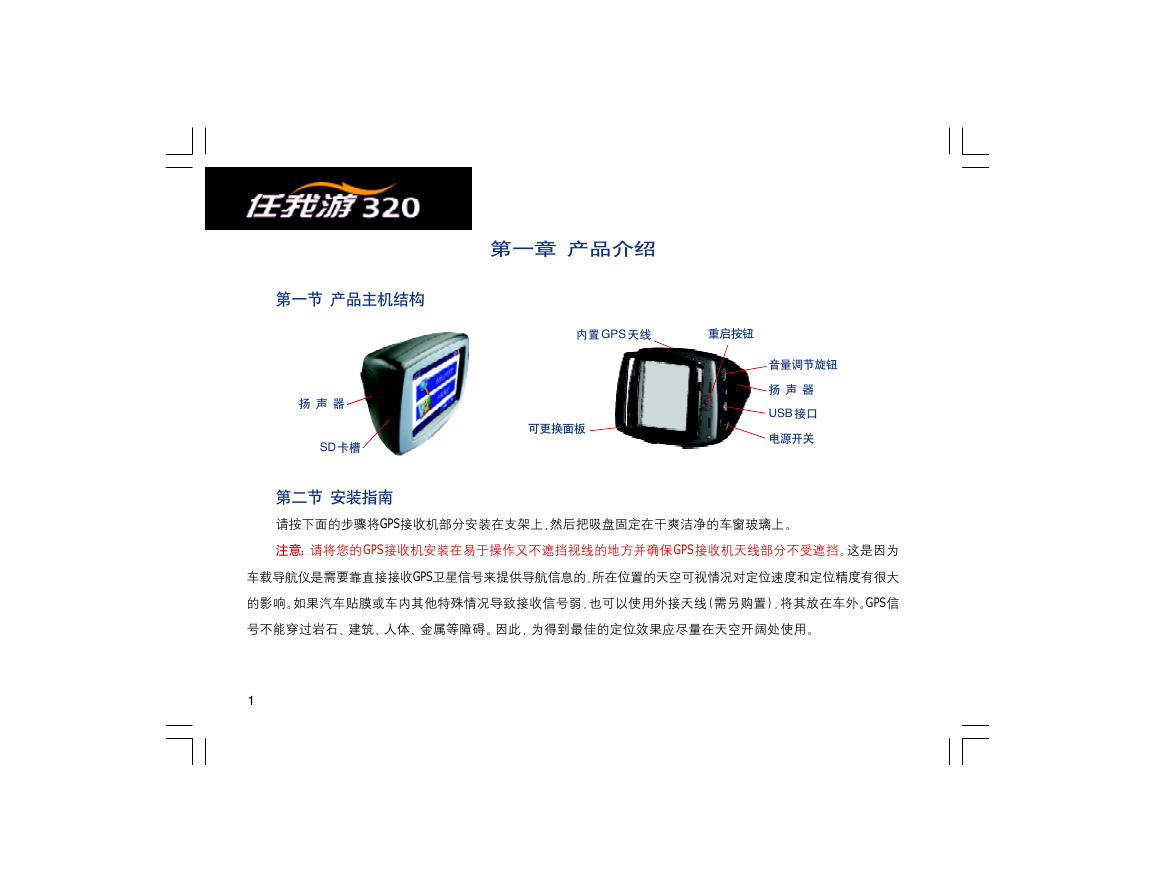

第一章产品介绍内置 GPS 天线重启按钮可更换面板音量调节旋钮扬声器 USB 接口电源开关第一节产品主机结构扬声器 SD 卡槽第二节安装指南请按下面的步骤将GPS接收机部分安装在支架上，然后把吸盘固定在干爽洁净的车窗玻璃上。注意：请将您的GPS接收机安装在易于操作又不遮挡视线的地方并确保GPS接收机天线部分不受遮挡。这是因为车载导航仪是需要靠直接接收GPS卫星信号来提供导航信息的，所在位置的天空可视情况对定位速度和定位精度有很大的影响。如果汽车贴膜或车内其他特殊情况导致接收信号弱，也可以使用外接天线（需另购置），将其放在车外。GPS信号不能穿过岩石、建筑、人体、金属等障碍。因此，为得到最佳的定位效果应尽量在天空开阔处使用。 1

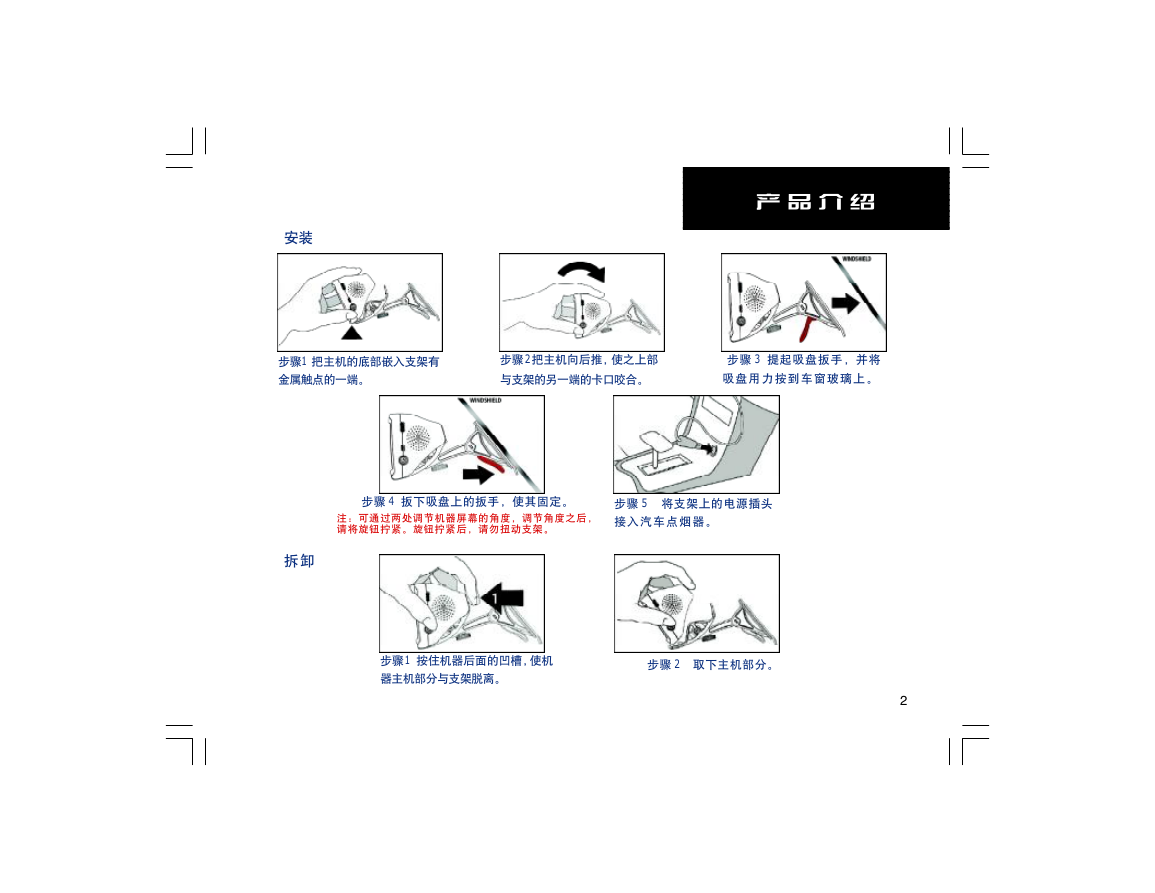

安装产品介绍步骤1 把主机的底部嵌入支架有金属触点的一端。步骤 2把主机向后推，使之上部步骤 3 提起吸盘扳手，并将与支架的另一端的卡口咬合。吸盘用力按到车窗玻璃上。步骤 4 扳下吸盘上的扳手，使其固定。注：可通过两处调节机器屏幕的角度，调节角度之后，请将旋钮拧紧。旋钮拧紧后，请勿扭动支架。步骤 5 将支架上的电源插头接入汽车点烟器。拆卸步骤1 按住机器后面的凹槽，使机器主机部分与支架脱离。步骤 2 取下主机部分。 2
