操作手册

內容第一章开箱和安装.......................................................1 1-1. 开箱................................................................. 1 1-2. 安放打印机........................................................... 3 第二章部件与术语.......................................................4 2-1..U.型号............................................................... 4 2-2..PU.型号.............................................................. 4 第三章安装..............................................................5 3-1..将 USB/.PoweredUSB 线连接到打印机..................................... 5 3-2. 连接外置设备......................................................... 8 3-3. 安装卷纸............................................................. 9 3-4. 将 USB/.PoweredUSB 线连接到计算机.................................... 11 3-5. 安装打印机软件...................................................... 12 3-6. 连接电源线.......................................................... 13 3-7. 开电................................................................ 15 第四章安装配件.........................................................16 4-1. 安装壁挂配件........................................................ 16 4-2. 贴上垫片............................................................ 17 4-3..安装开关保护盖...................................................... 17 第五章热敏卷纸规格.....................................................18 5-1. 卷纸规格............................................................ 18 5-2. 建议卷纸............................................................ 18 第六章控制面板和其它功能...............................................20 6-1. 控制面板............................................................ 20 6-2. 故障................................................................ 20 6-3. 自检打印............................................................ 21 第七章防止与清除卡纸..................................................22 7-1. 防止卡纸............................................................ 22 7-2. 清除卡纸............................................................ 22 7-3. 松开被上锁的切刀.( 自动切刀型 )...................................... 23 第八章定期清洁........................................................24 8-1. 清洁打印头.......................................................... 24 8-2. 清洁装纸槽.......................................................... 24 第九章外置设备驱动电路.................................................25 第十章规格.............................................................27 10-1. 一般规格........................................................... 27 10-2. 自动切纸刀规格..................................................... 28 10-3. 接口............................................................... 28 10-4. 电源规格........................................................... 28 10-5. 环境要求........................................................... 31 10-6．可靠性............................................................. 31 第十一章 DIP 开关设置...................................................32

第一章开箱和安装 1-1. 开箱打开打印机的机箱，确认包含了所有的各项附件。 1-1-1. U 型号 USB 线开关保护盖电源线卷纸固定片镙丝垫片铁磁芯光盘安装板壁挂配件打印机如果缺少某些部件，请与提供打印机的销售商联系并索要丢失部分。注意保留原包装箱和包装材料，以备以后万一需要重新包装、运输时使用。卷纸 - -

1-1-2. PU 型号卷纸固定片开关保护盖镙丝垫片壁挂配件接口盖 A 光盘打印机安装板卷纸［选购件］交流适配器 STAR, 适配器 PS60A-24A USB 线 STAR, USB 线 1.8M TSP1 [ 建议使用的线缆 ] PoweredUSB 线 (Y 型线 ) PoweredUSB 24V 连接到 USB-B & HOSIDEN-M PoweredUSB 线 ( 直线 ) PoweredUSB 24V 连接到 1×8 - -

1-2. 安放打印机选择位置放置打印机时，请谨记以下几点： 4.选择稳固、平坦的工作面，使打印机不会受震动。 4.连接电源的插座应该比较靠近，而且没有任何障碍物阻挡。 4 确保打印机不会受阳光直接照射。 4.确保打印机远离发热源。 4.确保打印机外围整洁、干燥和无灰尘。 4.确保打印机连接的电源是穏定的。同时不要与其它电器，如复印机，冰箱等共享一个电源插座。 4.确保使用打印机的环境不要太过潮湿。警告事项 4.如发现开机后，产生一些烟雾、异常声音等情况，请马上关机及与经销商联络。 4.不要尝试自行维修打印机。不正确维修打印机会产生危险。 4.不要尝试自行拆卸或修改打印机。错误变更会引起损坏。 - -

第二章部件与术语 2-1. U 型号机盖打开此盖后，可安装或更换打印纸。电源开关开 / 关打印机电源。机盖杆按箭头所示方向推，可打开机盖。控制面板双显示灯提示打印机状态。 USB 接口用来使用 USB 线连接到主机计算机。外置设备驱动接口外置设备连接，如收款机等。注意不要把外置设备接到电话机。电源插头连接到电源线 2-2. PU 型号机盖打开此盖后，可安装或更换打印纸。电源开关开 / 关打印机电源。机盖杆按箭头所示方向推，可打开机盖。控制面板双显示灯提示打印机状态。电源接口用来连接交流适配器或 PoweredUSB 线 (Y 型线 )。 USB 接口用来使用 USB 线或 PoweredUSB 线 (Y 型线 ) 连接到主机计算机。 PoweredUSB 接口用来使用 PoweredUSB 线 ( 直线 ) 连接到主机计算机。外围驱动接口连接到外置设备如钱箱等。请勿将此接口连接到电话。 - -

第三章安装 3-1. 将 USB/ PoweredUSB 线连接到打印机 3-1-1. U 型号按图所示，安装磁芯在USB线上，确保接线穿过接口旁的固定扣。然后将USB线插入打印机后面的USB插口。注意：在 Windows 98 或 Me 下安装，下面的画面可能会出现，请参阅光盘里的打印机软件手册。 - -

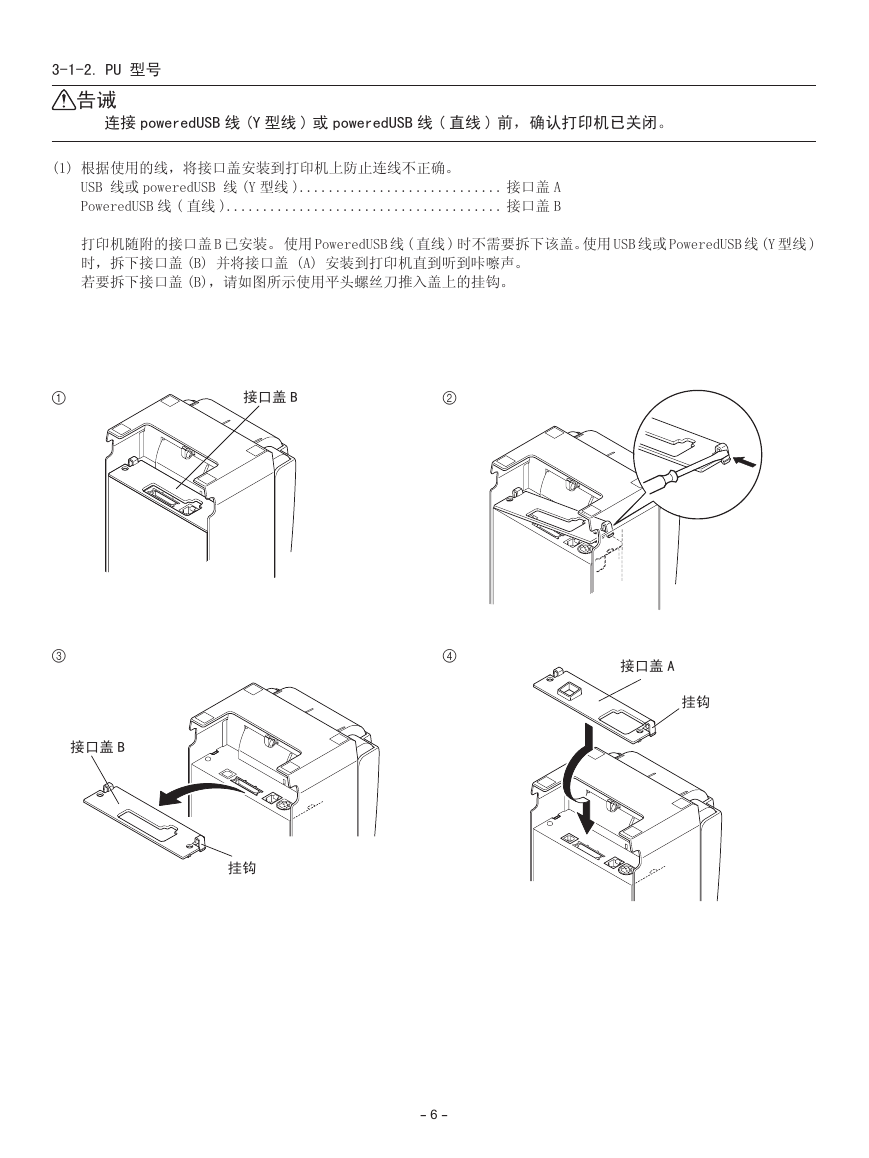

3-1-2. PU 型号告诫连接 poweredUSB 线 (Y 型线 ) 或 poweredUSB 线 ( 直线 ) 前，确认打印机已关闭。 (1).根据使用的线，将接口盖安装到打印机上防止连线不正确。 USB.线或 poweredUSB.线 (Y 型线 )............................ 接口盖 A PoweredUSB 线 ( 直线 )...................................... 接口盖 B 打印机随附的接口盖 B 已安装。.使用 PoweredUSB 线 ( 直线 ) 时不需要拆下该盖。使用 USB 线或 PoweredUSB 线 (Y 型线 ) 时，拆下接口盖 (B).并将接口盖.(A).安装到打印机直到听到咔嚓声。若要拆下接口盖 (B)，请如图所示使用平头螺丝刀推入盖上的挂钩。 1 接口盖 B 2 3 4 接口盖 A 挂钩接口盖 B 挂钩 - -
